解读电力电子技术中的并联逆变器输出功率分配

逆变器并联系统的控制策略研究逆变器并联系统的控制策略研究主要涉及逆变器的运行控制和并联系统的协调控制两个方面。

逆变器的运行控制策略研究主要包括以下几个方面：1. PWM控制策略：通过调节逆变器的开关频率和占空比实现输出电压的控制，常用的控制策略有Carrier-Based PWM、Space Vector PWM等。

2. 控制模式选择：逆变器可以采用直流电流控制、直流电压控制或者交流电流控制等多种控制模式。

不同的控制模式适用于不同的应用场景，需要根据具体要求选择合适的控制模式。

3. 控制方式选择：逆变器的控制方式可以采用闭环控制或者开环控制，闭环控制可以提高系统的稳定性和动态性能，但增加了系统的复杂性和成本。

4. 多电平逆变控制策略：多电平逆变控制策略可以通过增加逆变器的电平数来提高输出波形质量，降低谐波含量，常用的控制策略有多电平对称调制、多电平与合成等。

并联系统的协调控制策略研究主要包括以下几个方面：1. 功率分配策略：在并联系统中，各逆变器的功率分配对于系统的正常运行至关重要。

常用的功率分配策略有平均负载功率法、功率最大电流法、功率分配比例法等。

2. 电流共享控制策略：并联系统中的逆变器需要实现电流共享，即各逆变器的输出电流要保持一致。

常用的电流共享控制策略有主从控制、自适应控制等。

3. 故障容错控制策略：并联系统中的任何一个逆变器出现故障都会对整个系统产生影响，因此需要具备故障容错的能力。

常见的故障容错控制策略有失效检测与切换、故障恢复等。

4. 智能化控制策略：随着智能化技术的发展，可以利用人工智能、模糊控制、神经网络等方法对并联系统进行智能化控制，提高系统的性能和稳定性。

以上是逆变器并联系统控制策略研究的一些主要内容，研究人员可以根据具体需求选择合适的策略进行研究。

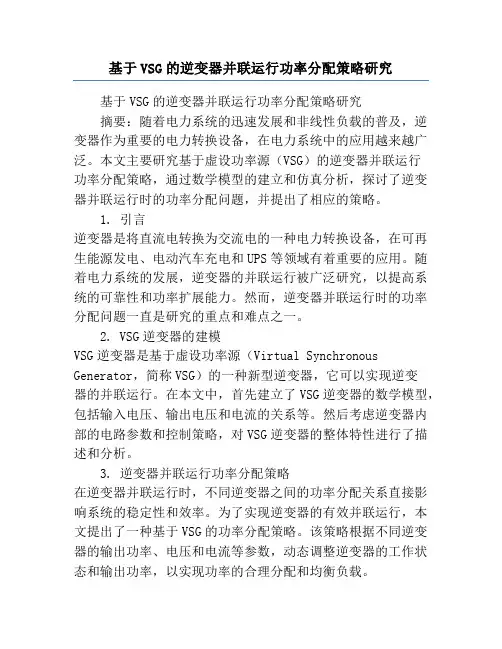

基于VSG的逆变器并联运行功率分配策略研究基于VSG的逆变器并联运行功率分配策略研究摘要：随着电力系统的迅速发展和非线性负载的普及，逆变器作为重要的电力转换设备，在电力系统中的应用越来越广泛。

本文主要研究基于虚设功率源（VSG）的逆变器并联运行功率分配策略，通过数学模型的建立和仿真分析，探讨了逆变器并联运行时的功率分配问题，并提出了相应的策略。

1. 引言逆变器是将直流电转换为交流电的一种电力转换设备，在可再生能源发电、电动汽车充电和UPS等领域有着重要的应用。

随着电力系统的发展，逆变器的并联运行被广泛研究，以提高系统的可靠性和功率扩展能力。

然而，逆变器并联运行时的功率分配问题一直是研究的重点和难点之一。

2. VSG逆变器的建模VSG逆变器是基于虚设功率源（Virtual Synchronous Generator，简称VSG）的一种新型逆变器，它可以实现逆变器的并联运行。

在本文中，首先建立了VSG逆变器的数学模型，包括输入电压、输出电压和电流的关系等。

然后考虑逆变器内部的电路参数和控制策略，对VSG逆变器的整体特性进行了描述和分析。

3. 逆变器并联运行功率分配策略在逆变器并联运行时，不同逆变器之间的功率分配关系直接影响系统的稳定性和效率。

为了实现逆变器的有效并联运行，本文提出了一种基于VSG的功率分配策略。

该策略根据不同逆变器的输出功率、电压和电流等参数，动态调整逆变器的工作状态和输出功率，以实现功率的合理分配和均衡负载。

4. 仿真分析与结果讨论通过基于MATLAB/Simulink的仿真实验，验证了所提出的功率分配策略在逆变器并联运行中的有效性和可行性。

通过对比不同逆变器输出功率的变化趋势和系统频率的稳定性等指标，得出了逆变器并联运行时的功率分配结果，并对结果进行了讨论和分析。

5. 结论本文基于VSG的逆变器并联运行功率分配策略进行了研究，通过数学模型的建立和仿真分析，提出了一种可行的功率分配策略。

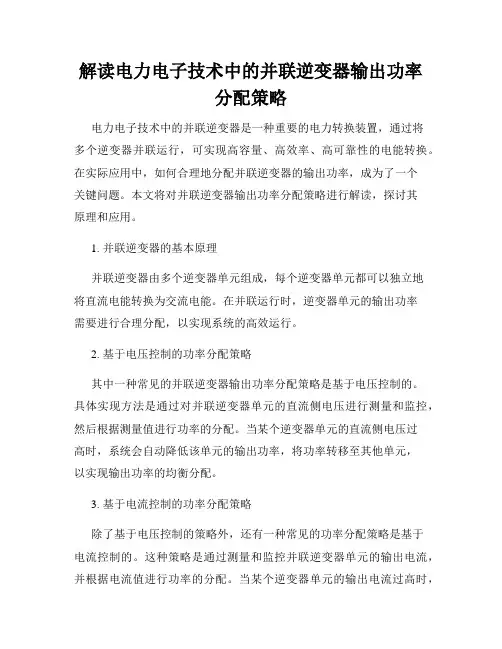

解读电力电子技术中的并联逆变器输出功率分配策略电力电子技术中的并联逆变器是一种重要的电力转换装置，通过将多个逆变器并联运行，可实现高容量、高效率、高可靠性的电能转换。

在实际应用中，如何合理地分配并联逆变器的输出功率，成为了一个关键问题。

本文将对并联逆变器输出功率分配策略进行解读，探讨其原理和应用。

1. 并联逆变器的基本原理并联逆变器由多个逆变器单元组成，每个逆变器单元都可以独立地将直流电能转换为交流电能。

在并联运行时，逆变器单元的输出功率需要进行合理分配，以实现系统的高效运行。

2. 基于电压控制的功率分配策略其中一种常见的并联逆变器输出功率分配策略是基于电压控制的。

具体实现方法是通过对并联逆变器单元的直流侧电压进行测量和监控，然后根据测量值进行功率的分配。

当某个逆变器单元的直流侧电压过高时，系统会自动降低该单元的输出功率，将功率转移至其他单元，以实现输出功率的均衡分配。

3. 基于电流控制的功率分配策略除了基于电压控制的策略外，还有一种常见的功率分配策略是基于电流控制的。

这种策略是通过测量和监控并联逆变器单元的输出电流，并根据电流值进行功率的分配。

当某个逆变器单元的输出电流过高时，系统可以自动降低该单元的输出功率，将功率转移到其他单元，以实现输出功率的合理分配。

4. 功率分配策略的优势与应用并联逆变器输出功率分配策略具有以下几个优势。

首先，它可以提高系统的整体效率，避免因某一逆变器单元负载过大而导致效率下降。

其次，它可以提高系统的稳定性和可靠性，当某个逆变器单元发生故障时，其他单元可以接管其功率，保证系统的正常运行。

最后，它还可以延长逆变器单元的使用寿命，因为功率分配策略可以避免单个逆变器单元长时间运行在高功率状态下。

功率分配策略在电力电子技术的多个领域有广泛的应用。

例如，光伏发电系统中的逆变器并联运行时，通过合理的功率分配策略可以提高系统的光伏电能利用效率。

另外，电动汽车充电桩中的并联逆变器也需要根据充电需求进行功率的分配，以满足不同车辆的充电需求。

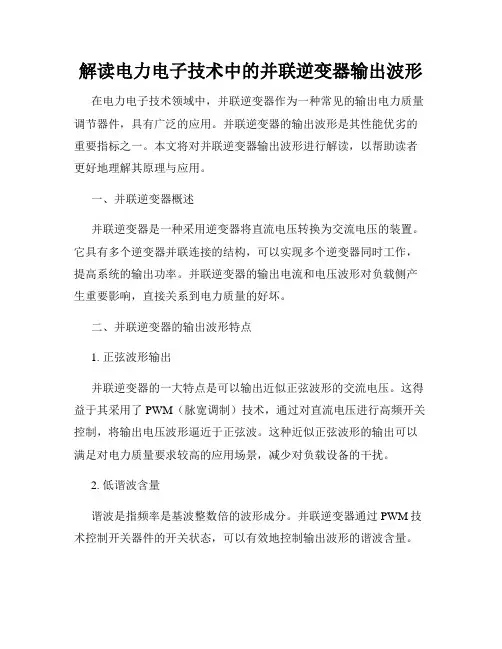

解读电力电子技术中的并联逆变器输出波形在电力电子技术领域中，并联逆变器作为一种常见的输出电力质量调节器件，具有广泛的应用。

并联逆变器的输出波形是其性能优劣的重要指标之一。

本文将对并联逆变器输出波形进行解读，以帮助读者更好地理解其原理与应用。

一、并联逆变器概述并联逆变器是一种采用逆变器将直流电压转换为交流电压的装置。

它具有多个逆变器并联连接的结构，可以实现多个逆变器同时工作，提高系统的输出功率。

并联逆变器的输出电流和电压波形对负载侧产生重要影响，直接关系到电力质量的好坏。

二、并联逆变器的输出波形特点1. 正弦波形输出并联逆变器的一大特点是可以输出近似正弦波形的交流电压。

这得益于其采用了PWM（脉宽调制）技术，通过对直流电压进行高频开关控制，将输出电压波形逼近于正弦波。

这种近似正弦波形的输出可以满足对电力质量要求较高的应用场景，减少对负载设备的干扰。

2. 低谐波含量谐波是指频率是基波整数倍的波形成分。

并联逆变器通过PWM技术控制开关器件的开关状态，可以有效地控制输出波形的谐波含量。

通常，电力系统对谐波含量有一定的限制要求，而并联逆变器的输出波形能够满足负载对谐波要求的限制。

3. 高频短时波动并联逆变器输出波形在高频范围内可能会出现短时波动现象。

这是由于开关器件的特性导致的，在切换过程中会出现一定的波动。

通常情况下，这种短时波动对负载的影响较小，不会造成明显的故障。

三、并联逆变器输出波形的应用分析并联逆变器的优势在于对输出负载具有较好的适应性，适用于多种应用场景。

下面将从两个方面对其输出波形的应用进行分析。

1. 并联逆变器在电力系统中的应用并联逆变器在电力系统中常用于电压调节和有功功率控制。

其输出波形能够与电网的电压波形同步，满足电力系统对电能质量的要求。

并联逆变器可以将直流电压转换为交流电压，稳定电网电压，提高电能的传输效率。

2. 并联逆变器在新能源发电中的应用新能源发电系统中，如太阳能发电和风能发电等，通常需要将直流能量转换为交流能量。

解读电力电子技术中的并联逆变器输出功率调节方法电力电子技术在现代电力系统中发挥着至关重要的作用。

而在电力电子技术中，我们经常会遇到并联逆变器这一关键设备。

并联逆变器广泛应用于可再生能源发电系统、微电网和大型工业电力系统等领域。

在实际应用中，如何有效地调节并联逆变器的输出功率成为了一项重要的技术挑战。

本文将对电力电子技术中的并联逆变器输出功率调节方法进行解读。

一、功率调节方法1：PWM调制技术通过脉冲宽度调制（PWM）技术可以实现对并联逆变器输出功率的精确调节。

PWM调制技术是一种将模拟波形转换为脉冲信号的方法，通过调节脉冲信号的宽度可以控制输出功率的大小。

该方法通过控制逆变器开关器件的导通和关断时间，从而调节输出功率。

在PWM调制技术中，采用的调制波形常见的有三角波、正弦波等，可以根据实际应用的要求选择不同的波形进行调制。

二、功率调节方法2：电压/电流控制除了使用PWM调制技术外，还可以通过电压/电流控制的方式实现并联逆变器的输出功率调节。

在电压控制方法中，通过控制逆变器输出端的电压值，进而调节输出功率的大小。

而在电流控制方法中，则是通过控制逆变器输出端的电流值来实现对输出功率的调节。

这两种控制方法可以根据实际需求选择使用的方式，并且可以根据系统的反馈信号进行闭环控制，提高功率控制的精度和稳定性。

三、功率调节方法3：MPPT技术最大功率点跟踪（MPPT）技术是一种通过调节逆变器的输出电压或电流来实现对输出功率的调节。

MPPT技术常用于可再生能源发电系统中，如太阳能电池板和风能发电系统。

这种技术通过不断调整逆变器的工作点，使得系统能够在最大功率点附近工作，从而充分利用可再生能源的能量，并实现最高的转换效率。

MPPT技术一般使用微处理器或数字信号处理器对系统进行实时监测和调节，以实现对输出功率的精确控制。

四、功率调节方法4：多级逆变器控制在一些特殊的应用场景中，为了实现更高功率的输出，可以采用多级逆变器来进行功率调节。

逆变电源并联技术的策略
以下是一些常见的逆变电源并联技术策略：
1. 下垂控制法：下垂控制法是一种基于输出功率的控制方法，它通过调整逆变电源的输出电压和频率，使其根据负载需求自动分配输出功率。

这种方法简单易行，但在负载变化较大时容易出现不稳定的情况。

2. 主从控制法：主从控制法是一种基于主从关系的控制方法，其中一个逆变电源作为主电源，其他逆变电源作为从电源。

主电源负责控制系统的输出电压和频率，从电源则根据主电源的指令进行调整。

这种方法可以提高系统的稳定性，但需要一个可靠的主电源。

3. 平均电流控制法：平均电流控制法是一种基于电流的控制方法，它通过控制每个逆变电源的输出电流，使其平均分配到各个负载上。

这种方法可以提高系统的效率，但需要对每个逆变电源进行独立的控制。

4. 分布式控制法：分布式控制法是一种基于分布式控制理论的控制方法，它将系统的控制任务分配到各个逆变电源上，通过相互协作来实现系统的稳定运行。

这种方法可以提高系统的可靠性和灵活性，但需要较高的控制算法和通信协议。

总之，逆变电源并联技术的策略需要根据具体的应用场景和需求来选择，以确保系统的稳定性、可靠性和效率。

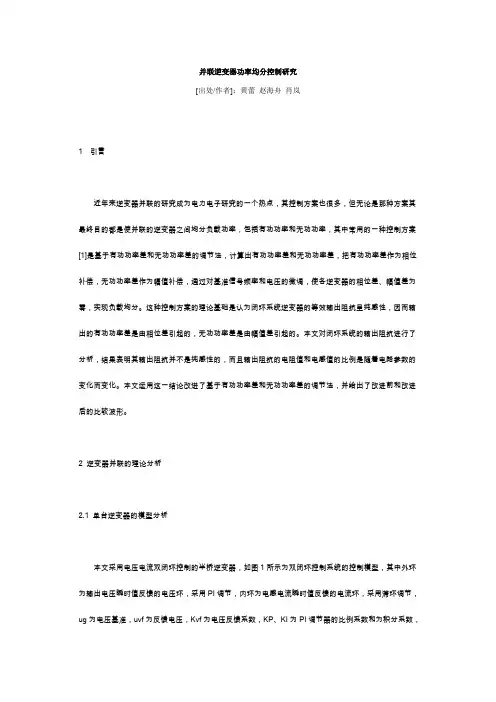

并联逆变器功率均分控制研究[出处/作者]：黄蕾赵海舟肖岚1 引言近年来逆变器并联的研究成为电力电子研究的一个热点，其控制方案也很多，但无论是那种方案其最终目的都是使并联的逆变器之间均分负载功率，包括有功功率和无功功率，其中常用的一种控制方案[1]是基于有功功率差和无功功率差的调节法，计算出有功功率差和无功功率差，把有功功率差作为相位补偿，无功功率差作为幅值补偿，通过对基准信号频率和电压的微调，使各逆变器的相位差、幅值差为零，实现负载均分。

这种控制方案的理论基础是认为闭环系统逆变器的等效输出阻抗呈纯感性，因而输出的有功功率差是由相位差引起的，无功功率差是由幅值差引起的。

本文对闭环系统的输出阻抗进行了分析，结果表明其输出阻抗并不是纯感性的，而且输出阻抗的电阻值和电感值的比例是随着电路参数的变化而变化。

本文运用这一结论改进了基于有功功率差和无功功率差的调节法，并给出了改进前和改进后的比较波形。

2 逆变器并联的理论分析2.1 单台逆变器的模型分析本文采用电压电流双闭环控制的半桥逆变器，如图1所示为双闭环控制系统的控制模型，其中外环为输出电压瞬时值反馈的电压环，采用PI调节，内环为电感电流瞬时值反馈的电流环，采用滞环调节，ug为电压基准，uvf为反馈电压，Kvf为电压反馈系数，KP、KI为PI调节器的比例系数和为积分系数，K为电流反馈系数的倒数，d为滞环环宽，iif为反馈电流，RL为负载，L、C为输出滤波电感和滤波电容。

为了简化分析，假设电流内环用一比例环节等效，则等效的比例系数为K。

令空载闭环传递函数为Ф∞(S)，带阻性负载的闭环传递函数为ФR(S)，逆变器等效输出阻抗为ZO(S)，w为输出角频率，则：图1 双闭环逆变器控制系统模型(1)(2)(3)等效输出电阻R和等效输出电抗X分别为：(4)(5)其中则:（6）根据式（6）可得逆变器等效输出电阻和电感比值F与KP、KI、K、Kvf和C的关系如图2所示，其中：图2（a）为KP=9.2,，KI=3.6ⅹ104，K=5.38，Kvf=0.028时逆变器等效输出阻抗的电阻和电感比值与C的变化曲线图2（b）为KI=3.6ⅹ104，K=5.38，Kvf=0.028，C=30uF时逆变器等效输出阻抗的电阻和电感比值与KP的变化曲线图2（c）为KP=9.2,，KI=3.6ⅹ104，Kvf=0.028，C=30uF时逆变器等效输出阻抗的电阻和电感比值与K的变化曲线图2（d）为KP=9.2,，K=5.38，Kvf=0.028，C=30uF时逆变器等效输出阻抗的电阻和电感比值与KI的变化曲线图2（e）为KP=9.2,，K=5.38，KI=3.6ⅹ104，C=30uF时逆变器等效输出阻抗的电阻和电感比值与Kvf的变化曲线图2 (e)从图2得出逆变器等效输出电阻和电感比值随着C、KP的增大而增大，而随着K、Kvf和KI的增大而减少2.2 并联逆变器功率分析两台逆变器并联模型如图3所示,R1、R2为逆变器等效输出电阻，X1,、X2为等效输出电抗，UO1∠φ1,、UO2∠φ2分别为两台逆变器输出电压，UO∠0O为并联母线上的电压，RL为负载[2]。

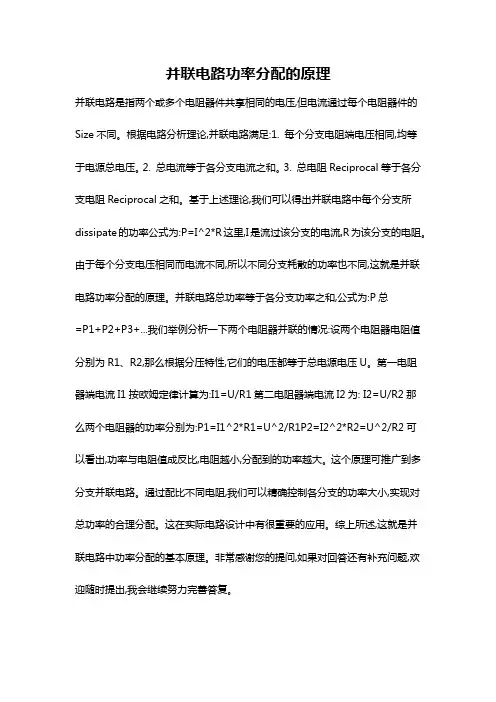

并联电路功率分配的原理
并联电路是指两个或多个电阻器件共享相同的电压,但电流通过每个电阻器件的Size不同。

根据电路分析理论,并联电路满足:1. 每个分支电阻端电压相同,均等于电源总电压。

2. 总电流等于各分支电流之和。

3. 总电阻Reciprocal等于各分支电阻Reciprocal之和。

基于上述理论,我们可以得出并联电路中每个分支所dissipate的功率公式为:P=I^2*R这里,I是流过该分支的电流,R为该分支的电阻。

由于每个分支电压相同而电流不同,所以不同分支耗散的功率也不同,这就是并联电路功率分配的原理。

并联电路总功率等于各分支功率之和,公式为:P总
=P1+P2+P3+...我们举例分析一下两个电阻器并联的情况:设两个电阻器电阻值分别为R1、R2,那么根据分压特性,它们的电压都等于总电源电压U。

第一电阻器端电流I1按欧姆定律计算为:I1=U/R1第二电阻器端电流I2为: I2=U/R2那
么两个电阻器的功率分别为:P1=I1^2*R1=U^2/R1P2=I2^2*R2=U^2/R2可以看出,功率与电阻值成反比,电阻越小,分配到的功率越大。

这个原理可推广到多分支并联电路。

通过配比不同电阻,我们可以精确控制各分支的功率大小,实现对总功率的合理分配。

这在实际电路设计中有很重要的应用。

综上所述,这就是并联电路中功率分配的基本原理。

非常感谢您的提问,如果对回答还有补充问题,欢迎随时提出,我会继续努力完善答复。

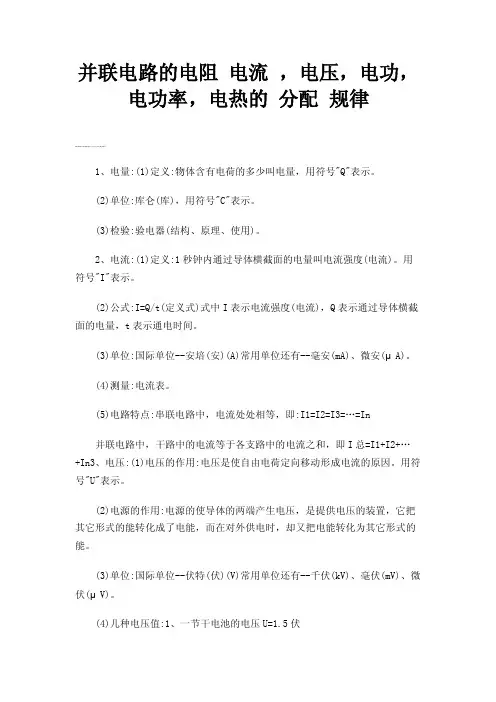

并联电路的电阻电流，电压，电功，电功率，电热的分配规律001、电量:(1)定义:物体含有电荷的多少叫电量，用符号"Q"表示。

(2)单位:库仑(库)，用符号"C"表示。

(3)检验:验电器(结构、原理、使用)。

2、电流:(1)定义:1秒钟内通过导体横截面的电量叫电流强度(电流)。

用符号"I"表示。

(2)公式:I=Q/t(定义式)式中I表示电流强度(电流)，Q表示通过导体横截面的电量，t表示通电时间。

(3)单位:国际单位--安培(安)(A)常用单位还有--毫安(mA)、微安(μA)。

(4)测量:电流表。

(5)电路特点:串联电路中，电流处处相等，即:I1=I2=I3=…=In并联电路中，干路中的电流等于各支路中的电流之和，即I总=I1+I2+…+In3、电压:(1)电压的作用:电压是使自由电荷定向移动形成电流的原因。

用符号"U"表示。

(2)电源的作用:电源的使导体的两端产生电压，是提供电压的装置，它把其它形式的能转化成了电能，而在对外供电时，却又把电能转化为其它形式的能。

(3)单位:国际单位--伏特(伏)(V)常用单位还有--千伏(kV)、毫伏(mV)、微伏(μV)。

(4)几种电压值:1、一节干电池的电压U=1.5伏2、每个铅蓄电池的电压U=2伏3、照明电路(家庭电路)的电压U=220伏4、对人体的安全电压不高于36伏(U≤36伏)(5)测量:电压表。

(6)电路特点:串联电路两端的总电压等于各部分电路两端的电压之和。

即U=U1+U2+…+Un并联电路里，各支路两端的电压均相等。

即U=U1=U2=…=Un4、电阻:(1)定义:导体对电流的阻碍作用叫电阻。

用符号"R"表示。

(2)单位:国际单位--欧姆(欧)(Ω)常用单位还有--千欧(kΩ)、兆欧(MΩ)。

(3)决定电阻大小的因素:导体的电阻是本身的一种性质，它的大小决定于导体的长度、横截面积和材料，导体的电阻还跟温度有关。

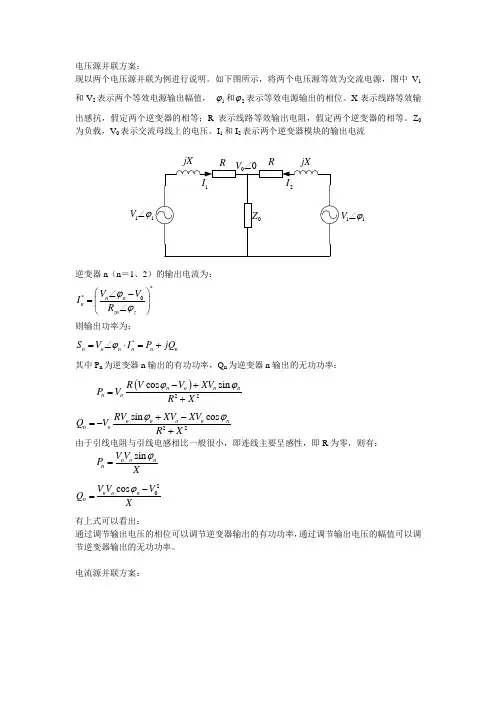

电压源并联方案：现以两个电压源并联为例进行说明。

如下图所示，将两个电压源等效为交流电源，图中V 1和V 2表示两个等效电源输出幅值， 1ϕ和2ϕ表示等效电源输出的相位。

X 表示线路等效输出感抗，假定两个逆变器的相等；R 表示线路等效输出电阻，假定两个逆变器的相等。

Z 0为负载，V 0表示交流母线上的电压。

I 1和I 2表示两个逆变器模块的输出电流jXjXR 1V ϕ∠11V ϕ∠逆变器n （n ＝1、2）的输出电流为：**0n n n zn z V V I R ϕϕ⎛⎫∠-= ⎪∠⎝⎭则输出功率为：*n n n n n n S V I P jQ ϕ=∠⋅=+ 其中P n 为逆变器n 输出的有功功率，Q n 为逆变器n 输出的无功功率：()22cos sin n o n n n oR V V XV P V R X ϕϕ-+=+ 22sin cos n n o n n n o RV XV XV Q V R X ϕϕ+-=-+ 由于引线电阻与引线电感相比一般很小，即连线主要呈感性，即R 为零，则有： sin n o n n V V P X ϕ=20cos n o n n V V V Q Xϕ-= 有上式可以看出：通过调节输出电压的相位可以调节逆变器输出的有功功率，通过调节输出电压的幅值可以调节逆变器输出的无功功率。

电流源并联方案：jX1V ϕ∠如上图所示，其中一台逆变器等效为一台电压源，如11V ϕ∠；其他逆变器等效为受控电流源，如22I ϕ∠，33I ϕ∠。

各逆变器输出的电流和端口电压可以监测，其输出的功率可以通过下式求得： *()n n n n n n S P jQ V I ϕ=+=∠在一个电压源加电流源并联的模式中，电压源支撑交流母线电压；电流源模块根据有功和无功指令计算得到有功和无功电流指令。

有功和无功指令通过下面的方程获得。

13n kk ref P P ==∑13n kk ref Q Q ==∑然后再由下面方程计算出每个逆变器所要输出的有功电流和无功电流分量。

解读电力电子技术中的并联逆变器输出电流电力电子技术在现代社会中发挥着至关重要的作用。

而并联逆变器作为电力电子技术的一种关键应用，其输出电流的特性对于电力系统的稳定性和负载的可靠性起着决定性的作用。

本文将对电力电子技术中的并联逆变器输出电流进行解读，以便更好地理解其工作原理与应用。

1. 并联逆变器简介并联逆变器是一种将多个逆变器连接在一起的电力装置。

其核心组成部分为逆变器，其作用是将直流电源转换为交流电。

而并联逆变器则通过将多个逆变器连接在一起，并行工作，从而提高功率输出能力和可靠性。

2. 并联逆变器输出电流的特性并联逆变器的输出电流是指从逆变器中流出的电流。

它的大小和波形直接影响着电力系统的稳定性和负载的可靠性。

在解读并联逆变器输出电流的特性时，我们需要关注以下几个方面：2.1 输出电流的大小并联逆变器的输出电流大小取决于输入直流电源的电压和负载的要求。

一般来说，当逆变器的输入直流电压增加时，输出电流也会相应增加。

但是，在负载要求不变的情况下，输出电流的增加是有限度的，因为逆变器的工作在一定范围内存在一定的限制。

2.2 输出电流的波形并联逆变器的输出电流波形通常是近似正弦波的。

这是因为在逆变器中，将直流电源转换为交流电时，通过使用逆变器控制技术，可以尽量接近正弦波的输出。

这种近似正弦波的输出电流可以更好地适应各种负载需求，并提供稳定的电力供应。

3. 并联逆变器输出电流的应用并联逆变器作为电力电子技术的重要应用，其输出电流的特性在各个领域具有广泛的应用。

以下是两个典型的应用场景：3.1 可再生能源发电系统在可再生能源发电系统中，如风力发电和太阳能发电等，需要将直流电源转换为交流电以供电网使用。

这时，多个逆变器可以并联工作，通过输出电流的合理控制，使得电力系统能够稳定运行，并且将多余的电能注入电网。

3.2 工业和家庭用电在工业和家庭用电中，电力系统对于稳定的电流供应有着严格的要求。

而并联逆变器在这些场景中可以通过输出电流的调节，确保电力负载得到稳定的供应。

解读电力电子技术中的并联逆变器输出功率电力电子技术在现代能源系统中扮演着重要的角色，其中并联逆变器作为一个核心组件，在输出功率方面具有关键作用。

本文将解读电力电子技术中的并联逆变器输出功率，介绍其原理、应用以及未来发展趋势。

一、并联逆变器的基本原理并联逆变器是一种将直流电能转换为交流电能的装置，其输出功率通常用于驱动各类负载设备。

在并联逆变器中，多个逆变器模块通过并联连接，以实现输出功率的较大化。

这种架构在电力系统中广泛应用，常见于太阳能发电、风能发电以及电力传输等领域。

二、并联逆变器的应用1. 太阳能发电系统中的并联逆变器太阳能光伏发电系统中，光伏阵列会产生直流电能，而家庭和工业设备通常使用交流电能。

因此，必须使用并联逆变器将光伏阵列的直流电能转换成交流电能。

并联逆变器能够有效提高光伏发电系统的效率，同时实现对电网的并网供电。

2. 风能发电系统中的并联逆变器风能发电系统中，由风力发电机产生的电能通常是一个变化的直流电源。

为了将其转换为稳定的交流电能，需要使用并联逆变器进行转换。

并联逆变器在风能发电系统中不仅提高了功率输出效率，还能够实现对电网的接入。

3. 电力传输系统中的并联逆变器在电力传输系统中，特别是高压直流输电系统（HVDC），并联逆变器扮演着非常重要的角色。

通过使用并联逆变器，可以将高压直流输电系统的直流电能转换为交流电能，实现对大规模电网的接入。

三、并联逆变器输出功率的优势并联逆变器在电力电子技术中具有多个优势，使其成为输出功率控制的理想选择：1. 增加系统总功率：通过并联多个逆变器模块，可以实现输出功率的叠加，从而提高系统总功率。

2. 提高系统可靠性：由于并联逆变器具有冗余性，一个逆变器模块故障时，其他模块可以接管其功率输出，保证系统的稳定运行。

3. 降低电流和电压的损耗：并联逆变器可以将系统输出功率均匀分配给多个逆变器模块，降低每个模块的电流和电压，减少能量损耗。

4. 可扩展性：通过增加或减少逆变器模块的数量，可以灵活地调整系统的输出功率。

解读电力电子技术中的并联逆变器控制策略并联逆变器是电力电子技术中一种常见的电力转换装置，它对电力系统的控制策略起到至关重要的作用。

本文将从电力电子技术的角度出发，解读并联逆变器控制策略的相关内容。

一、并联逆变器的基本原理并联逆变器是一种将直流电能转换为交流电能的装置。

它由多个逆变器模块组成，每个模块负责将直流电能转换为交流电能，并将其与其他模块输出的电能进行并联。

这样做有助于提高系统的功率密度和可靠性。

二、传统控制策略1. 线性控制策略传统的线性控制策略通常采用PID控制器来实现。

PID控制器能够通过调节逆变器的输出电流或电压，来控制逆变器的输出功率。

然而，传统的线性控制策略往往对于非线性系统表现不佳，无法满足高性能的要求。

2. 模块间通信策略为了提高并联逆变器的控制性能，研究者们提出了模块间通信策略。

该策略通过模块间的通信，实现了对逆变器输出电压、电流等关键参数的精确控制。

这种策略能够增强系统的稳定性和可靠性，提高电能转换效率。

三、先进控制策略1. 非线性控制策略为了解决传统线性控制策略的不足，研究者们提出了一系列的非线性控制策略。

例如，模糊控制器、神经网络控制器等。

这些非线性控制策略能够更好地适应复杂的逆变器系统，并提供更高的控制精度和动态响应速度。

2. 预测控制策略预测控制策略是一种基于模型预测的控制方法。

它通过建立逆变器的数学模型，预测未来一段时间内的输出行为，并根据预测结果来调节控制器的输出。

这种策略能够克服传统控制方法中的滞后现象，提高系统的响应速度和稳定性。

四、应用案例并联逆变器控制策略在实际应用中具有广泛的前景。

以太阳能发电系统为例，借助并联逆变器，可以将太阳能板产生的直流电能转换为交流电能并注入电网。

通过合理选择并联逆变器的控制策略，可以实现太阳能发电系统的最大功率追踪和功率因数控制。

另外，电动汽车充电桩系统中也广泛采用并联逆变器。

控制策略的优化可以提高充电桩系统的效率和稳定性，同时满足用户对充电速度和电池寿命的需求。

串联式逆变电路和并联式逆变电路的工作原理下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。

文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢!本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!串联式逆变电路和并联式逆变电路的工作原理引言在电力电子领域，逆变电路是一种常见且重要的电路拓扑结构，用于将直流电转换为交流电。

浅析逆变器并联控制策略摘要：逆变器并联的关键在于负载功率的分配。

若负载功率不均分，将会导致部分工作模块过载，甚至损坏功率器件，造成系统的不稳定。

在实际系统中，逆变器多为电压型，而且电流量易于检测，因此并联方案多为基于电流均分控制，即有效抑制逆变器之间的环流。

关键字：辅助逆变器；并联；控制早期的逆变器并联采用在输出端串联电感的方法来抑制环流，要想达到较好的环流抑制效果，需要使用较大的电感，从而导致逆变器的体积重量增加，同时输出串联电感上的存在较大的电压降，降低了逆变器的输出精度。

对于车辆辅助逆变器并联系统，各逆变器模块之间距离较远，也没有足够的空间放置环流抑制电感，因此这种环流抑制方法在辅助逆变器并联系统中是不可取的。

目前逆变器的并联控制方式主要有：集中控制方式、主从控制方式、分布逻辑控制方式。

一、集中控制方式集中控制方式是较早应用的并联控制方式，其基本控制框图如图4．1所示。

集中控制方式设置了专门的公共模块，进行同步及均流控制。

该模块发出同步信号，其他模块通过检测该同步信号，控制输出电压的频率、相位，实现模块间输出电压的同步。

同时，通过公共模块检测总的输出电流及并联模块数，确定各模块的输出电流基准，各逆变器控制器根据该电流基准值与检测到的实际输出电流值进行比较，通过动态调节逆变器输出电压幅值消除电流基准值与实际值之间的偏差，以达到各逆变器输出均流的目的。

若应用于辅助逆变器并联控制系统，集中控制方式有如下优点：(1)结构简单。

各逆变模块只与公共模块之间有连线，逆变模块之间没有连线。

在原有系统的基础上很容易扩充新的逆变模块。

(2)控制简单。

公共模块只需要向各逆变模块发送相同的同步信号以及电流基准即可由各逆变器的控制器实现负载电流的均分。

(3)均流效果较好。

因集中控制方式的结构和控制方法都很简单，该方式均流效果较好。

同时，集中控制方式也有如下缺点：(1)可靠性不高。

由于车辆上电磁干扰较大，公共模块较容易受到干扰。
