(整理)四菱天线制作原理

自制双菱天线的疑问。

来自中国无线门户/bbs/双菱天线我1根据论坛上各位前辈的办法照猫画虎做了个双菱天线，没有买专门的馈线，就用普通电线先连接实验。

在第一次接在网卡上的时候效果还很明显，在阳台上搜出了不少AP，而且还有2个没加密的……这是我以前从没搜到过的。

但后来拔了一次天线后再连接就没什么效果了，搜不到那些AP了，而且原来一直上的一个AP信号都变得不太好了………………这是什么原因啊？问题1. 是一定要买专门的馈线吗？（仿佛有什么阻抗）普通电线不能用的吧？问题2. 那么这个馈线有没有什么型号呢？我去电子市场买的时候就说是接无线网卡的天线就行了吗？问题3. 我做的天线是用的铝塑板做的反射面，应该可以用吧？只要是金属的就成吧？不是非要铜板吧？！问题4. 如果用两个双菱天线，是不是一个接线芯内的信号线，一个接外面的屏蔽线？这样信号线和屏蔽线是断开的，我看到做单双菱天线，信号线和屏蔽线都是接在一个天线上，这样信号线和屏蔽线就是接通的，那么到底信号线和屏蔽线要不要接通呢？还是断开也可以？？本人才入门不久，完全就是小白一个，问题很傻很天真，希望各位前辈不要笑我。

知道的就告诉我一下吧。

谢谢。

附上我才做的双菱天线，我也不知道成不成，如果做得有问题，也请前辈明示。

谢谢。

IMG_0909.jpg (38.2 KB)IMG_0910.jpg (36.02 KB)支架零件IMG_0911.jpg (40.88 KB) 粘接底座和反射板IMG_0912.JPG (53.67 KB)粘天线IMG_0914.jpg (25.88 KB)组装底座IMG_0915.jpg (25.7 KB)做好了IMG_0916.jpg (32.25 KB)可向上IMG_0917.jpg (42.1 KB)可向下我来说两句哈！首先赞一个LZ的手工哈，不错，做得很漂亮！不过这种类型的双双棱天线你是论坛第一个这么做的哈！回答你的你几问题，1、2.4G用的馈线是50欧的，一般常用是50-3和50-5的，去电子市场买就说你要2.4G的同轴电缆，50-5的，人家就知道了！2、对反射面的要求不是很高，基本上用金属的就行了，可以是板状的，也可以是网状的，栅格之类的，栅格间距小于频率波长就行了。

天线制作十二款之四VU双段J型天线天线制作十二款之四 VHF/UHF双波段超级J型天线J型天线由于其结构简单、辐射仰角极低，具有3dB的较高增益和自匹配功能、便于直接与50Ω同轴电缆连接等特点，得到了广大无线电爱好者的青睐。

要实现VHF、UHF段天线合为一体，一般都需要多振子或者陷波器等频段扩展技术，因而商品天线对这些技术采用得比较多，爱好者中自制和使用常见的J型天线以单波段形式居多。

本文介绍一款适合爱好者自制的VHF/UHF双波段超级,型天线。

工作原理工作原理图1为单波段J型天线。

天线基本原理就是1/2波长端馈天线，这种天线不仅可以在UHF/VHF频段使用，而且在HF频段也有着广泛的应用。

只不过我们在VHF/UHF频段常见的都是垂直架设，其结构形式类似于英文字母J。

天线1/2波长部分为天线的振子，1/4波长部分为匹配单元。

图2为高增益J型双波段天线的基本原理。

图1 2m J型天线工作基本原理图图2 高增益J型天线图3 144/430MHz天线天线振子绝缘棒的加工(也可以不用车制，绝缘材料棒的内径与管材相吻合即可)图4 1/4波长陷波器(相位线)的制作图5 双段超级J型天线制作、安装数据其原理是在原来半波长J型天线的基础上，通过1/4波长相位线再堆垒一个1/2波长的天线振子，以提高天线的辐射面积，进一步降低仰角，提高增益，据称天线增益可达6dB以上。

如果我们在原有半波长J型VHF天线的基础上，增加一个1/4波长的陷波器，再堆垒一个VHF段的1/2波长振子，让天线三倍频工作于UHF频段，那么此天线就成了我们要介绍的VHF/UHF双波段超级J型天线。

材料材料除S0-239插座以外，天线材料都可以在小五金店或者车辆配件商店购得，整个天线可在两个小时内制作完成。

在此VHF/UHF天线的设计中，使用了12.7mm铜油管和6.35mm软铜管两种规格(当然19.05mm直径的油管也可以使用。

铝管由于极易氧化，同时顺焊性差，因此不建议使用)。

自制无线网卡高增益天线（16）——简
易菱形天线
090313更新多两个例子，增加TP-WN321G+新版改SMA及TL-WN321G馈线连接方式
注意线头的连接方式（接地和芯线）
推荐使用直径1.5MM的铜芯
最后天线用热熔胶固定在中心基座就可以了（注意与反射板的平行）
PS:天线不是越大越好！正确的是越精确越好，双棱、多棱天线的棱形边长=1/4波长，
2.4G的波长是12.5MM.一般我们常用的6频道好象是2437MHZ吧，所以边长大于31mm一点点就好了
例子2
例子3——双菱叠加
叠双菱振子
焊好馈线的振子
用刻录盘盒制作基座及反射板
装配好的叠双菱天线
网友mawenzheng的作品，感谢他的分享。

免费无线广播电视接收方式传输发射微波微波地面数字电视(DTMB)调频广播(FM)微波站全省各地传输发射免费收看高清数字电视收音机收听电台广播千家万户广播电视信号通过空中微波通道传输到全省各地进行发射覆盖无线发射覆盖信号回传监测中继接力到下一站注：无线模拟电视已于2020年底停播，地面无线电视全面进入数字时代，2015年后生产的电视机，都支持直接通过天线免费收看当地高清数字电视节目。

2++++++广播电视发射塔收听调频广播无线发射覆盖调频广播(FM)地面数字电视(DTMB)微波传输收音机车载收音机手机连接3.5mm耳机(充当天线)接收调频广播部分手机品牌(例如某果)，在无线集成芯片硬件上包含调频广播功能，但手机电路设计和软件上并没有启用×3++++++广播电视发射塔无线发射覆盖调频广播(FM)地面数字电视(DTMB)微波传输电视天线（棍棒或拉杆式）信号覆盖强区域使用，接收距离较短，只能收电视塔大概几公里范围内信号，如果十几层以上的高楼可达10公里左右八木天线俗称鱼骨天线，最常用的电视天线，根据规格和尺寸以及接收方位，可接收距离从十几公里到几十公里都有，最远甚至达上百公里，方向性较强，指往电视塔方向效果较好电视接口（在电视机背面，通常会写着射频、TV 、天线、Antenna 、无线输入、RF 、TUNER 、调谐等文字）信号源选择“数字电视”搜索频道（不同品牌的电视机描述不一样，打开电视进入信号源、节目源、输入选择、信源等选项，选择“数字电视”“DTV ”“DTMB ”“地面波数字”“数字”“无线数字”“地面接收”“地面数字”“TV 数字”“数字调台”“数字调谐器”等类似的字眼，然后进入菜单频道设置，进行数字电视频道搜索）免费收看地面(无线)数字电视工信部联电子[2013]14号文件：2015年1月1日起，境内市场销售的所有尺寸电视机应具备地面数字电视接收功能。

天线放在对着电视塔方向的窗台、阳台，或者视野开阔的环境。

天线工作原理与主要参数一、天线工作原理与主要参数<BR>天线是任何一个无线电通信系统都不可缺少的重要组成部分。

合理慎重地选用天线，可以取得较远的通信距离和良好的通信效果。

(一)天线的作用<BR>各类无线电设备所要执行的任务虽然不同，但天线在设备中的作用却是基本相同的。

任何无线电设备都是通过无线电波来传递信息，因此就必须有能辐射或接收电磁波的装置。

所以，天线的第一个作用就是辐射和接收电磁波。

当然能辐射或接收电磁波的东西不一定都能用来作为天线。

例如任何高频电路，只要不是完全屏蔽起来的，都可以向周围空间或多或少地辐射电磁波，或者从周围空间或多或少地接收到电磁波。

但是，任意一个高频电路并不一定能作天线，因为它辐射和接收电磁波的效率很低。

只有能够有效地辐射和接收电磁波的设备才有可能作为天线使用。

天线的另一个作用是”能量转换”。

大家知道，发信机通过馈线送入天线的并不是无线电波，收信天线也不能直接把无线电波送入收信机，这里有一个能量的转换过程，即把发信机所产生的高频振荡电流经馈线送入天线输入端，天线要把高频电流转换为空间高频电磁波，以波的形式向周围空间辐射。

反之在接收时，也是通过收信天线把截获的高频电磁波的能量转换成高频电流的能量后，再送给收信机。

显然这里有一个转换效率问题。

天线增益越高，则转换效率就越高。

(二)天线的分类<BR>天线的形式繁多，按其用途可以分为发信天线和收信天线；按使用波段可以分为长、中、短、超短波天线和微波天线、微带天线等。

此外，我们还可按其工作原理和结构来进行分类。

<BR>为便于分析和研究天线的性能，一般把天线按其结构形式分为两大类：一类是半径远小于波长的金属导线构成的线状天线，另一类是用尺寸大于波长的金属或介质面构成的面状天线。

线状天线主要用于长、中、短波频段，面状天线主要用于厘米或毫米波频段；甚高频段一般以线状天线为主，而特高频段则线、面状天线兼用。

四菱天线制作原理2.4G信道与频点对应关系：信道频点（MHz）1 24122 24173 24224 24275 24326 24377 24428 24479 245210 245711 246212 246713 247214 2484輻射器使用一般1.0 的單芯電線繞製／＼／＼／＼＼／＼／＼／此處交叉, 但不短路／＼／＼／＼＼／＼／）（此處不交叉, 形成＞＜, 中央> < 處接／＼同軸電纜, 同軸電纜中心導體接一邊> , 外部導體接另一邊<／＼＼／＼／＼／此處交叉, 但不短路／＼／＼／＼＼／＼／＼／振子用的线是绝缘或裸线均可, 如果 2.4GHz用裸线好些, 2.4GHz以下可用pvc單芯電線关键词:抛物面、焦点对于增益天线工作原理较为通俗的说法就是:在现有天线周围放置规则的金属抛物面，使天线位于抛物面的内反射焦点处，通过电磁波反射在焦点处形成能量集中，从而增强电磁信号的收发，实现在特定方向增强信号。

制作简单的增益天线的关键就在于找到比较规则的金属抛物面和计算抛物面的焦点位置。

金属抛物面并不一定要求用金属板，也可以是网状、栅栏状金属材料。

焦点位置的确定需要根据所选抛物面的形状来计算。

计算公式:F=D×D/16H (m)其中，D为抛物面的直径，H为抛物面的深度，单位为m。

考虑到存在一定误差，因此可以用更简单的估算公式进行计算，即F=0.3D～0.4D。

天线制作1.同轴电缆常见的种类从上到下，依次是50-1.5镀银同轴电缆，50-3同轴电缆，50-3特富龙双层镀银屏蔽同轴电缆2.SMA接头与同轴电缆连接（以标准50-3同轴电缆为例）剥线焊接芯线冷压钳夹紧套管热缩管套上风枪加热热缩管完成品3.反射板（本人根据产品的性价比上考虑，选择铝塑板材料做为反射板。

相比传统的铜敷板，性能上没有太大的差异，但是性价比上和重量上超越铜敷板和铝板）反射板切割，钻孔对反射板四周倒角，攻螺纹安装底座（照片在压缩过程中可能出现照片失真边角不是很清楚，望见谅）4.菱形振子制作上面1根是已经拉直的2mm铜丝，下面的是还没有拉直的铜丝焊接同轴电缆5.天线组装后的成品。

第六章行波天线什么是行波天线？用一句通俗的话说就是“波”在天线上以行波方式传播的天线。

行波天线分两类，一类为电流行波在天线导线上传播的天线；如长线行波天线、“V”形天线(P121图8-3)，菱形天线(图8-4)等，以及为近似电流行波传播的偶极子加载天线(P119图6-1)，等角螺旋天线(P142图8-23)，平面阿基米德天线(图6-24)等。

一类为电磁行波在天线上传播的天线。

如八木天线(P131图6-12)，轴向模圆柱螺旋天线(P136图6-19(b))，对数周期振子天线(P146图6-30)等。

八木天线轴向模螺旋天线对数周期振子天线6.1偶极子加载天线自学。

6.2菱形天线自学。

6.3汉森—乌德亚德条件及强方向性端射阵汉—乌条件是使行波天线方向性系数达到最大值的条件。

满足汉—乌条件的端射阵为强方向性端射阵。

6.3.1 引言在前面均匀直线阵一节中，我们讨论了三种最大辐射方向对应的阵列，即侧射阵、端射阵和扫描阵(其中端射阵考虑适当的单元形式之后就是一种行波阵)。

它们都是基于“电流相位补偿波程差cos 0m d ψβθα=−=”的概念得到最大辐射方向的。

按此概念设计的端射阵，其主瓣较宽，方向性系数虽大，但不是早在1938年，汉森(Hansen)和乌德亚德(Woodyard)就提出，在普通端射阵的均匀递变相位的基础上再附加一个均匀递变的滞后相位δ，可以提高端射阵的方向性系数。

这种阵列称为强方向性端射阵，或汉森－乌德亚德端射阵。

当d αβ=+δ时，得归一化端射阵阵因子sin{[(cos 1)]}sin(/2)2()1sin(/2)sin{[(cos 1)]}2N kd N F N N kd θδψθψθδ−−=−−= (6.1) 式中， cos (cos 1)d d ψβθαβθ=−=−δ− (6.2) 对间距d /4λ=的单元的端射阵，在不同附加相位10N =δ时的归一化方向图如图6-1所示。

0δ=时为普通端射阵，/15,/10,/8δπππ=时端射阵方向图的主瓣宽度越来越窄，但副瓣电平越来越高。

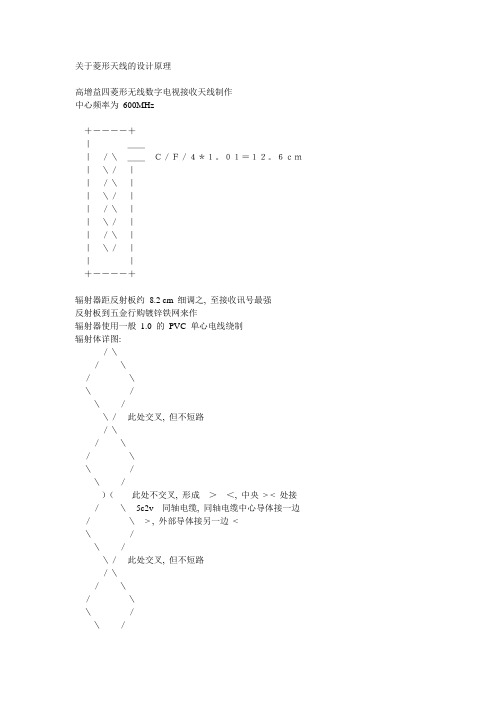

关于菱形天线的设计原理高增益四菱形无线数字电视接收天线制作中心频率为600MHz＋－－－－＋｜＿＿｜／＼＿＿Ｃ／Ｆ／４＊１。

０１＝１２。

６ｃｍ｜＼／｜｜／＼｜｜＼／｜｜／＼｜｜＼／｜｜／＼｜｜＼／｜｜｜＋－－－－＋辐射器距反射板约8.2 cm 细调之, 至接收讯号最强反射板到五金行购镀锌铁网来作辐射器使用一般1.0 的PVC 单心电线绕制辐射体详图:／＼／＼／＼＼／＼／＼／此处交叉, 但不短路／＼／＼／＼＼／＼／）（此处不交叉, 形成＞＜, 中央> < 处接／＼5c2v同轴电缆, 同轴电缆中心导体接一边／＼> , 外部导体接另一边<＼／＼／＼／此处交叉, 但不短路／＼／＼／＼＼／＼／＼／将5c2v 同轴电缆接在>< 处, 直接往后透过铁丝网引出增益约有15dbi 上下水平波束角约60 度到70 度之间利用PVC 水管及木螺纹钉作为支撑骨架即可若还要提高增益, 可再加装导波环四组＿＿＿＿／＼＿＿＿＿Ｃ／Ｆ／４＊０。

８＝１０ｃｍ＼／／＼＼／／＼＼／／＼＼／每个导波环置放于辐射体前方约18cm 处细调之, 至信号最强加装一组(四个)导波环, 增益可达17dbi 上下加装导波环后, 水平波束角会减小..辐射器或导波环的骨架固定例(此处以导波环为例):木螺纹钉｜︿｜＊／＊＼｜＜－此处绕线／｜｜＼－｜－／｜｜＼－。

－／｜｜＼－／－－－＋－＋－－－＼－（。

＊。

）－＼－－－＋－＋－－－／－＼｜｜／＼｜｜／＼＼｜｜／。

如此绕线就可以＼＊／＼｜＼在同一平面上｜﹀｜｜＼｜｜＊＼＊｜︿｜＊＼｜＼／＊＼－｜－－－－－＼＼－－－－／｜｜＼｜｜＼＼／｜｜＼－。

－－－－－。

－＼＼－－／｜｜＼＼。

－／－－－＋－＋－－－＼－＼｜＼（。

＊。

）｜－＼－－－＋－＋－－－／－＊＼＼｜｜／＼｜｜／＼｜｜／＼＊／｜﹀｜︴︴︴︴此天线很适合安装在墙面上或绑在水塔侧边..若觉得您的接收讯号不佳, 试试这个自制天线, 我拿它在宜兰可以收到台北竹子山的讯号.. ---------------------------------------------------------------------------------------------------------------信号强度的差距, 若排除天线频率响应的问题, 主要是看转播站位置, 距离及接收与发射天线的辐射涵盖图形, 另直射波与反射波也会有所关系..在无线电领域, 基本的评估方式如下(理想状况):Ri = Po - Co + Ao - 92.4 - 20 log D - 20 log F + Ar - CrRi : 接收到的信号准位, 单位dbmPo : 发射机输出功率, 单位dbmCo : 发射机电波馈送电缆传输损失, 单位dbAo : 以接收者的位置观察, 发射机天线在此角度的增益,单位dbi , 通常发射天线增益会以最大增益方向角度的增益值来标示,但是以广播发射站而言, 会因接收者位置的不同, 相对于天线角度的不同, 而呈现不同的增益..92.4 : 真空传播衰减常数, 若频率单位改用MHz 时, 常数值则为32.4, 因为20log F(Ghz) = 60 + 20log F(MHz),同理, 若距离单位改用公尺或英里, 也是如此转换,我个人是喜欢用92.4 的常数..D : 接收点到发射点间的距离, 单位公里F : 所使用频率, 单位GHzAr : 接收器天线增益, 单位dbi 但若发射站位置不在该天线最大增益方向, 记得扣除相对增益..Cr : 接收器传输电缆传输损失, 单位db以上式子是电波在真空中, 理想状态下的传输, 这里要特别提到一点是, 式子中, 似乎频率越高, 传输衰减越严重,故有些文章会如此描述, 但实则不然, 式子中频率越高, 衰减越多是因为天线的长度随着所使用波长的缩短而缩短, 故等效截收截面积跟着缩减的关系, 也因为是面积, 故用20 log 而不是10 log..由此式子我们也可以知道, 距离每增一倍, 在其它条件都不变的情况下, 接收信号准位少6db, 故距离增一倍, 若要维持相同的接收信号强度, 除了增加功率6db 外, 就是要提升天线系统Ao + Ar 6db..这是理想状况的式子, 在实际情况下, 我们还会碰到障碍物所引起的绕射, 反射等多重影响, 这就用到"夫累聂" 带的评估, 这在以后有兴趣时, 再来谈谈..至于为何要乘上 1.01, 主要是环型天线周长约略等于 1.01~1.1 波长时, 虚数阻抗几近为零(天线谐振), 此时其阻抗值约为100 ohm, 我们看这种天线结构, 刚好主要是两个环型并接, 故可得到50 ohm 的天线阻抗, 虽然用在75 ohm 的接收系统时, 因阻抗不完全匹配, 其SWR 会稍高, 但因为是接收系统, 没有发射机, 故不必担心因阻抗不匹配而损坏发射机, 更何况加上反射板时, 天线整体会呈电感性, 阻抗也会增加, 用在75 ohm 的接收系统, 不会有啥大问题..单一组(四个环)的不须特别做阻抗匹配, 但要再合并多个时就需要..这种利用两组环形天线并联, 加上反射板的天线, 记得好像是一位德国人发明的, 因为效能良好, 尤其是在UHF 频带, 制作也简单, 水平波束角宽, 且为水平极化, 阻抗在50ohm 附近, 在UHF 及微*注意*通讯的业余自制天线, 常被采用..一个环形天线的圆周长等于所使用波长乘上 1.01~1.1 时, 处于谐振状态, 且等长线段涵盖最大截面积是呈现圆形, 在此状况下, 环形天线有效截面比dipole 大, 故约比dipole 天线多出1db 的增益, 已知标准dipole 天线增益为 2.15dbi, 故一组环形天线增益约为3.15dbi, 当将两组环形并接时, 截面积增一倍, 增益加3db, 再加上反射板, 将朝后的能量往前送, 增益再增一倍, 故双环形天线加上反射板, 增益可达3.15+3+3 = 9.15dbi, 实作上可以利用调整到反射板的距离, 将波束集中一些, 故可获得约9~12 dbi 的天线增益; 而四环形天线, 环形数量比双环形多一倍, 有效截面积多出将近一倍, 故增益约可达12~15dbi..我们以4 菱形天线来看其动作原理..假设馈电缆中心导体接天线右侧激励点" < ", 外部导体接天线左侧激励点" > ", 那么呈现在天线的高频电波相位如下:０／＼↗↘２７０／＼９０＼／↖↙１８０＼／０／＼↙↖２７０／＼９０＼／↘↗此处接同轴电缆中心导体, 定义相位为0 度１８０）（０换言之另一侧相位就是180 度, 在经过四分↗↘之一波长的单边长度, 电波延迟移相90 度,／＼再经过四分之一波长单边长度, 电波再移相＼／成为180 度到左侧, 从图面箭头路径可知, 从↖↙上到下, 所有天线激励均左右同相位, 依天线＼／收发等效原理, 接收天线所截收下来的电波,／＼在馈电点相位都一样, 故波幅增加..↗↘但因为实际环周长是比所使用波长还长, 再／＼考虑导体传送电波时应有的波长缩短因子,＼／故实际上每经过单边长度后, 电波延迟所呈↖↙现的相位增加比90 度还多, 故像这样的迭＼／接, 以中心点起算到上下两端, 以两个环形(一共四个) 为限, 再多也提升不了多少增益,且当以此天线为发射天线的立场观之, 较大部分的能量集中在靠近中央的两个环上, 故若再增加迭接数量, 提升的效果非常有限..若还要再提升增益, 有几个方法:1.利用导波板(四个环):作用原理如同Y AGI 的导波器, 在增加一组导波板时, 增益约可增加3db, 在天线方向上再增加导波板数量, 适当调整距离间格,导波板数量每增一倍, 增益多3db, 而实际上如同Y AGI 的导波器,并不到3db 那么多, 且有一定极限..下图是运用在2.45 GHz 的频率上, 若要用在DVB-T的频带, 记得换算波长:2.利用反射板:作用原理如同碟形天线的碟子一般, 如图3.数个四菱形天线, 利用功率分配合成网络, 将每个天线的讯号合并在一起, 在UHF 带, 因为有现成的分配合成器, 且价位低廉, 不像在SHF 带那么昂贵, 建议直接购用现成的分配成器即可, 就如同将两个Y AGI 天线迭接一般, 须考虑各个分支电缆长度, 让每个天线所截收下来的信号, 到达合并点时须为同相位, 但因为４菱形天线的水平波束角相当宽, 若想让天线最大增益方向不是在正前方时, 可以增减各个分支电缆的长度, 让在某方向的电波, 经由各个天线接收下来到达合并点时能够同相..如下图, 希望天线组增益最大方向是斜向左侧N 度同相位的位置＼＼＼／各个天线所接收的电波相位, 以最左边的＼＼／＼天线为零度来当基准, 则＼＼／＼X = x / (C / F) * 360＼＼／＼＼ｚ= 电波路径长Y = y / (C / F) * 360＼＼／＼ｙ＼Z = z / (C / F) * 360↘／↘ｘ↘↘↘↘↘↘ＯＸＹＺ所使用的电缆长度－＋－－＋－－＋－－＋－c1.c2.c3.c4 , 须让电｜｜｜｜波传送到合并器时｜｜｜｜相位一样, 那么天线ｃ１｜ｃ２｜ｃ３｜ｃ４｜最大增益方向就会｜｜｜｜朝向左侧N 度的位置＼＼／／, 这种做法, 就如同＼｜｜／相位数组天线一般..＼｜｜／此处以c1 的电缆出口＋－－－－－－－－－－－－－＋为0 度, 那么c2 相位｜｜延迟就是-X, C3 为-Y｜｜C4 为-Z, 那么电波到｜｜达合并器时, 相位就｜｜会一样..另外要注意, 一般VHF/UHF 的功率合并分配器, 其每组分支出口的相位有可能相差180 度, 譬如一分二(二合一), 其两组输出相位可能刚好相反(视分配合成器的结构而定), 须把此项因素考虑进去, 通常的做法是若发现此种现象, 将天线馈电点位置左右互换即可..这里要注意的是, 电波在电缆中传送的速度较真空慢, 故利用电缆长度来达到电波相位延迟, 须先查表得知电波在该种电缆的波长缩减比例, 以RG58 来说, 这个值约为0.66, 换言之, 300MHz 的电波在真空中波长约为1M, 该电波在真空中传输一公尺远的点, 电压与原点同相, 故利用一米长的RG58 传输该电波, 在电缆出口处的电波相位与电缆入口比较将会是L/ (C/F*0.66) * 360 = 1米/ (光速/300MHz * 0.66) * 360 = 185.5 度..而SHF 因为频率高, 一般市售VHF/UHF 功率合成分配器(变压器结构) 不适用, 此时可以利用电缆来制作, 大体上有两种方式, 一是共振线法, 一是迭接并接法, 参考以下我以前写的网页:/mysite/ch...ant-network.htm网页中的数值, 是以50 ohm 阻抗的系统来举例, 75 ohm 的系统也可用, 只是共振线的取得较困难, 尤其是 1 to 2 时, 其共振线传输阻抗会是sqr(150*75)= 106ohm 及sqr(37.5*75) = 53ohm两种数值,前者很难找到这样的电缆, 后者倒是可以用rg58 (50~52ohm); 而1 to 4及迭接合并法则没这样的困扰..这里顺带一提, 使用共振线法, 因为频率不同, 共振线长度就需要不同, 故共振线方式只能用在窄频带..而底下这张照片中的16 菱形天线, 就是利用迭接法将四组四菱形天线合并, 故每两组天线的馈电点左右相反, 而分支电缆长度都相同, 故最大增益方向垂直于天线面, 也就是朝向您的方向..这个天线排列方式, 其水平波束角相当窄, 约在10~20 度之间, 若全部以垂直方式来合并如同下图方式, 则水平波束角与原4 菱形同, 但垂直波束角约只有3 度:/\↓共16 个\/ /\\/ /\\/ /\\/ /\\/ /\\/ /\\/ /\\/ ↑至于所制作出来的天线大小, 请各位以天线单边长来绘图想象一下吧.... 当初我所制作的那个拿来收台北数字电视讯号的4x 含一组导波, 印象中高近90 cm, 厚近30cm (不做导波装置会薄很多), 宽约30~40 cm 忘了!故真要像照片那样做16 菱形, 则天线长宽各约. 1 米, 若想垂直方向迭接, 天线将高达3 米.....><"最初由antion 发表车机建议还是使用全方位的垂直天线比较适当。

路由器4g5g天线的原理路由器4G/5G天线是指用于接收和发送4G和5G信号的天线。

它们是无线通信中至关重要的组成部分，能够实现高速、稳定的无线网络连接。

我们来了解一下4G和5G技术。

4G是第四代移动通信技术，它提供了更高的网络速度和更好的网络覆盖。

5G则是第五代移动通信技术，它在速度、延迟和连接密度等方面都有了显著的提升。

这两种技术的推出，使得人们可以更加快速便捷地访问互联网，实现更多智能设备的连接。

那么，为什么需要4G/5G天线呢？这是因为无线通信需要通过天线进行信号的传输和接收。

天线是一种能够将电磁波转换为电信号或将电信号转换为电磁波的装置。

它能够将无线信号从基站或其他设备接收并转换为电信号，然后通过路由器进行处理和传输。

同样地，它也能够将电信号转换为电磁波，发送到基站或其他设备。

4G/5G天线通常采用的是多天线技术，即使用多个天线进行信号的传输和接收。

这种技术可以提高网络的覆盖范围和传输速度，减少信号的干扰和衰减。

多天线技术包括天线分集技术和波束赋形技术。

天线分集技术是指采用多个天线进行信号接收和发送，然后将接收到的信号进行合并，以提高信号的质量和可靠性。

这种技术可以降低信号在传输过程中的错误率，提高网络的稳定性。

波束赋形技术是指通过调整天线的辐射模式，将信号聚焦在特定的方向上，以增强信号的传输和接收效果。

这种技术可以提高信号的传输速率和覆盖范围，减少信号的干扰和衰减。

除了多天线技术，4G/5G天线还可以采用MIMO（多输入多输出）技术。

MIMO技术通过利用多个天线进行信号传输和接收，可以实现更高的数据吞吐量和更好的信号覆盖。

它能够同时传输多个数据流，提高网络的容量和性能。

4G/5G天线还需要考虑天线的增益和方向性。

天线的增益是指天线在某个方向上的辐射能力，是衡量天线性能的重要指标。

增益越高，天线的信号接收和发送能力就越强。

方向性则是指天线在某个方向上的辐射范围，天线的方向性越强，信号的传输距离就越远。

天线的原理及应用1. 什么是天线天线是指用于捕获、发射和调制无线电波的设备。

它是无线通信系统的重要组成部分，将无线电信号转换为电磁波，或者将电磁波转换为无线电信号。

天线通过改变电流和电压的分布方式，将信号从一种形式转换为另一种形式。

2. 天线的原理天线的工作原理基于电磁感应和辐射原理。

当电流通过天线时，会产生一个电磁场。

根据安培定律，电流会产生一个磁场。

这个磁场与电流的方向和大小有关。

当电磁场发生变化时，会在周围空间中产生一个电场。

这个电场会随着电磁波的传播而辐射出去。

3. 天线的类型天线有多种不同的类型，适用于不同的应用场景。

以下是一些常见的天线类型：•偶极子天线：由两个相等长度的导体组成，适用于广播和通信系统。

•螺旋天线：具有螺旋形状的导线，适用于卫星通信和雷达系统。

•射频天线：用于无线电频段的信号传输和接收。

•微带天线：由微型电路上的导线构成，适用于微波通信系统。

•扬声器天线：用于音频信号的传输和接收。

•GPS天线：用于全球定位系统中的卫星导航。

4. 天线的应用天线在许多领域都有广泛的应用，包括但不限于以下几个方面：4.1 通信领域天线在通信领域是必不可少的。

无线通信系统包括移动通信、卫星通信、无线局域网等，它们都需要天线来进行信号的发送和接收。

天线帮助设备与设备之间进行无线信号的传输，实现远距离的通信。

4.2 广播领域广播领域也是天线的重要应用之一。

广播电台、电视台以及其他无线电服务都需要天线来进行信号的发射和接收。

天线帮助广播信号覆盖更大的范围，并保证信号的质量和稳定性。

4.3 科学研究领域天线在科学研究领域也有广泛的用途。

例如，天线用于无线电望远镜，帮助科学家观测天体并研究宇宙现象。

天线还可以用于雷达系统，用于测量距离、速度和方向等参数。

4.4 航空航天领域在航空航天领域，天线用于飞机、卫星和导弹等设备上。

它们用于与地面站点和其他航空器进行通信，以及进行导航和定位。

5. 天线的发展趋势随着科技的不断进步，天线技术也在不断发展。

菱形四偶极板天线结构与测试作者：林振兴来源：《卫星电视与宽带多媒体》2008年第11期·摘要·近年来，广播电视“村村通”工程实施后，新的发射设备、器材在各地转播、发射台陆续投入使用。

作者结合“村村通”工程建设的实践，对福建宁德市太姥山电视转播台新架设的分米波段菱形四偶极板天线基本结构与指标测试进行分析介绍，供同行技术维护参考。

概述偶极板天线是一种以四个等幅同相馈电、全波偶极子为基本辐射单元的塔面安装天线，工作在米波第Ⅲ频段（167－223MHz）和分米波第Ⅳ、V电视频段（470－566 MHz、606－958 MHz），是一种应用非常广泛的宽带电视发射天线。

偶极板天线在天线家族中属一种类型的天线，因偶极臂的形状与馈电系统的区别，在结构上有很多不同的形式，但它们的共同点都是对四个辐射单元实行等幅度同相位馈电。

偶极臂的形状，一般有管状与板状两类，具体有流线型、圆柱形、矩形、菱形和圆形几种。

在电视第Ⅲ频段，多数采用管状偶极子；在电视第Ⅳ、V电视频段，管状和板状皆用。

辐射器之所以采用全波偶极子，是因为电压馈电的全波偶极子比电流馈电的半波偶板子，具有频带较宽的阻抗特性；板天线之所以采用等幅度同相位馈电方式，是因为这种方式可使方向图的主向不随频率的改变而变化，并在很宽的频带内保持天线增益的稳定性。

宁德市太姥山电视转播台在2006年“村村通”工程建设中，在U频段32频道（662－670 MHz）和38频道（710－718 MHz），增加转播中央电视台第一套和第七套两套电视节目，使用菱形四偶极板天线发射。

这种天线是在偶极板天线的基础上发展的。

菱形四偶极板基本结构菱形四偶极板天线工作在分米波第Ⅳ、V电视频段（470－860MHz），其结构如下图所示。

这种四偶极板天线的辐射器为菱形板偶极子，偶极臂用螺栓固定在平行线的两侧，在偶极子的前方安装了一对引向器，在后方紧靠馈电点处，安装了一块电容板。

引向器和电容板起着调配器作用，对偶极子辐射器的输入阻抗有明显影响，敏感性极高。
