半干法石膏空心砌块的工业化生产

半干法石膏空心砌块的工业化生产森科新材料教授级高工、董事长庚福一、石膏砌块浇注法目前国际上和中国国石膏砌块的生产工艺均为：以建筑石膏为主要原料（亦可加入轻集料）、纤维增强材料、发泡剂等辅助材料，经加水搅拌、浇注成型和干燥而制成的块状轻质建筑石膏制品，其生产设备除部分手工式外，大部分为机械成型，即“立模成型、液压顶升”。

建筑石膏粉（磷石膏和脱硫石膏等）未粉碎的颗粒级配不好，颗粒分布比较集中，比表面积小，20-200μm的颗粒高达60%，导致石膏粉加水后的流变性差，颗粒离析、摩擦角大、分层现象严重。

为使石膏胶凝材料的流动性，现有石膏砌块的成型方法，不论手工式或机械式均为浇注法，为确保建筑石膏粉等与水的混合物的流动性，提出了石膏的标准稠度需水量，一般在0.7左右，而实际生产中的水膏比远大于“标稠”，即0.8-0.9：1.0，德国石膏砌块生产的水膏比在0.9左右，某些石膏（如钛石膏）的水与石膏的比甚至达到110-120：100。

而建筑石膏水化反应结晶的需水量仅为18.62%（理论值），多余的自由水（60-70%）需要干燥（人工或自然）后方可出厂。

自然干燥要求堆场大（年产100万平米石膏砌块堆场约需60-80亩地），干燥时间一般在30天左右，如遇雨天和湿度大的天气，干燥时间更长，且需人工搬运码垛，增加工时费等，且破碎率高。

人工干燥（即热源烘干），烘干窑投入成本大（一般100万平米/年产），约需300万元左右，耗能成本一般在8元/㎡左右。

浇注法石膏砌块由于水膏比大，除去结晶水18.62%（理论值），多余的60-70%的水存在石膏硬化体中，干燥后形成孔隙，孔隙率约在60%左右，其晶体形貌图如下（磷石膏）：浇注法磷石膏砌块2000倍SEM照片从晶体形貌看，晶体结构细长不粗壮，且端头尖细、毛刺，排列不规则，孔隙率大，其物理力学性能：抗折一般在2.00MPa左右，软化系数小于0.6，物理力学性能比现有市场墙材差，搬运过程破碎率较高，密度轻（一般小于1050kg/m3）。

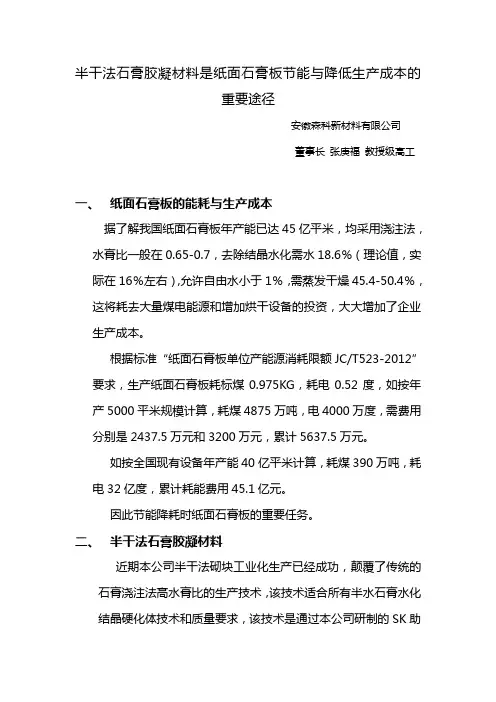

半干法石膏胶凝材料是纸面石膏板节能与降低生产成本的重要途径安徽森科新材料有限公司董事长张庚福教授级高工一、纸面石膏板的能耗与生产成本据了解我国纸面石膏板年产能已达45亿平米，均采用浇注法，水膏比一般在0.65-0.7，去除结晶水化需水18.6％（理论值，实际在16％左右），允许自由水小于1％，需蒸发干燥45.4-50.4％，这将耗去大量煤电能源和增加烘干设备的投资，大大增加了企业生产成本。

根据标准“纸面石膏板单位产能源消耗限额JC/T523-2012”要求，生产纸面石膏板耗标煤0.975KG，耗电0.52度，如按年产5000平米规模计算，耗煤4875万吨，电4000万度，需费用分别是2437.5万元和3200万元，累计5637.5万元。

如按全国现有设备年产能40亿平米计算，耗煤390万吨，耗电32亿度，累计耗能费用45.1亿元。

因此节能降耗时纸面石膏板的重要任务。

二、半干法石膏胶凝材料近期本公司半干法砌块工业化生产已经成功，颠覆了传统的石膏浇注法高水膏比的生产技术，该技术适合所有半水石膏水化结晶硬化体技术和质量要求，该技术是通过本公司研制的SK助剂与水混合，使半水石膏分散均匀，水化充分，调晶、调凝、调密度、增韧等，在机械装备的配合下，使石膏硬化体符合各类石膏制品的技术质量要求。

配合该技术的机械主要生产工艺流程如下：三、半干法石膏胶凝材料在纸面石膏板上的应用该技术如应用于纸面石膏板生产，仅对石膏芯材浇注法工艺和机械进行改造即可。

四、半干法石膏胶凝材料技术用于纸面石膏板与传统浇注法经济成本比较：半干法石膏石膏胶凝材料的最大优点是半水石膏水化充分和加工工艺要求的水膏比仅为0.3，与传统浇注法水膏比0.65-0.7，减少了0.35-0.4的水膏比，大大降低了烘干成本，节约了能源和烘干设备；按浇注法纸面石膏板计算：水膏比0.65，扣除结晶水化18.6％（理论值），允许纸面石膏板自由水小于1％，需干燥水65％-18.6％-1％=45.4％；半干法石膏胶凝材料水膏比30％，需干燥水30％-18.6％-1％=10.4％，采用半干法可减少干燥量45.4％-10.4％=35％，占干燥量的35％/45.4％=77.09％，两种工艺没平米干燥能耗节约：1、标煤1.5kg/平米×0.65×0.7709=0.75kg/平米2、电耗0.8KW/平米×0.65×0.7709=0.47KW/平米3 、如按年产5000万平米计算：用煤量可减少3.75万吨，按每吨500元计算，可节省费用1875万元，耗电量可减少2350万度，每度点暂计0.8元，可节约费用约1880万元，两项合计节约费用3755万元。

石膏砌块生产工艺原理石膏砌块是一种常见的建筑材料，广泛应用于墙体和隔墙的建造。

它具有轻质、隔音、防火等优点，因此受到了建筑业的青睐。

下面是石膏砌块生产工艺的原理。

石膏砌块的主要原材料是石膏和填料。

石膏是通过煅烧石膏矿石得到的石膏石，经过细磨和筛分后得到所需的粉末。

填料一般选用砂、石灰石粉等材料，以提高砌块的强度和稳定性。

石膏砌块的生产过程主要分为搅拌、成型、养护和包装等环节。

首先，把石膏粉末与填料放入搅拌机中进行搅拌。

在搅拌的过程中，可以加入适量的水，并根据需要添加一些添加剂，如增强剂和减水剂，以提高砌块的强度和可塑性。

然后，将搅拌好的石膏砂浆倒入砌块模具中，经过振动和压实，使石膏砂浆充分填满模具，并达到所需的形状和尺寸。

接着，用刮刀刮平砌块顶部，使其表面平整。

成型后，石膏砌块需要经过一段时间的养护。

在这个过程中，砌块中的水分会逐渐蒸发，使得石膏颗粒间的结晶变得更加紧密，从而提高了砌块的强度和稳定性。

养护的时间通常为24小时以上，具体时间根据气温和相对湿度来确定。

最后，经过养护的石膏砌块可以进行包装和储存。

包装一般采用塑料薄膜进行覆盖，以避免水分的损失和石膏砌块的受损。

而储存则需要选择通风干燥的仓库，避免潮湿和剧烈温度变化。

总的来说，石膏砌块的生产工艺原理主要是通过搅拌、成型、养护和包装等环节，将石膏和填料混合成砌块的浆体，经过养护后获得成品。

这个过程中，合理控制水灰比和材料的配合比例，同时加入适量的添加剂，可以提高砌块的强度和可塑性。

而且，养护过程中的水分蒸发和结晶的形成，也是决定砌块性能的重要因素。

因此，掌握好生产工艺原理，可以提高石膏砌块的质量，并满足建筑工程的需求。

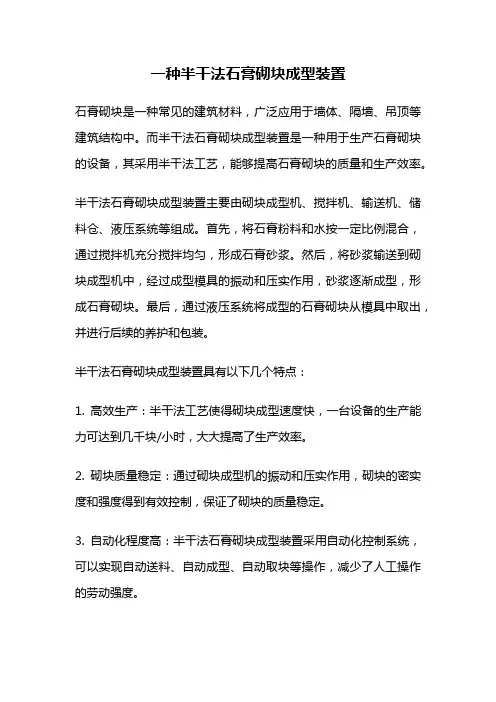

一种半干法石膏砌块成型装置石膏砌块是一种常见的建筑材料，广泛应用于墙体、隔墙、吊顶等建筑结构中。

而半干法石膏砌块成型装置是一种用于生产石膏砌块的设备，其采用半干法工艺，能够提高石膏砌块的质量和生产效率。

半干法石膏砌块成型装置主要由砌块成型机、搅拌机、输送机、储料仓、液压系统等组成。

首先，将石膏粉料和水按一定比例混合，通过搅拌机充分搅拌均匀，形成石膏砂浆。

然后，将砂浆输送到砌块成型机中，经过成型模具的振动和压实作用，砂浆逐渐成型，形成石膏砌块。

最后，通过液压系统将成型的石膏砌块从模具中取出，并进行后续的养护和包装。

半干法石膏砌块成型装置具有以下几个特点：1. 高效生产：半干法工艺使得砌块成型速度快，一台设备的生产能力可达到几千块/小时，大大提高了生产效率。

2. 砌块质量稳定：通过砌块成型机的振动和压实作用，砌块的密实度和强度得到有效控制，保证了砌块的质量稳定。

3. 自动化程度高：半干法石膏砌块成型装置采用自动化控制系统，可以实现自动送料、自动成型、自动取块等操作，减少了人工操作的劳动强度。

4. 环保节能：半干法工艺中不需要进行砌块的固化过程，不产生废水废气，符合环保要求。

同时，设备本身采用节能设计，减少了能源消耗。

5. 多功能性：半干法石膏砌块成型装置可以根据需要生产不同规格和形状的石膏砌块，满足不同建筑结构的需求。

半干法石膏砌块成型装置的应用广泛，可以用于建筑工地、砌块生产厂等场所。

它的出现不仅提高了石膏砌块的生产效率和质量，还减少了人工操作的劳动强度，节约了人力资源。

同时，半干法工艺的环保特点也符合现代建筑材料的发展趋势。

半干法石膏砌块成型装置是一种高效、稳定、环保的石膏砌块生产设备。

它的出现为建筑行业提供了一种优质、可靠的建筑材料，促进了建筑工程的发展。

随着科技的不断进步，相信半干法石膏砌块成型装置将会在建筑行业中发挥更大的作用。

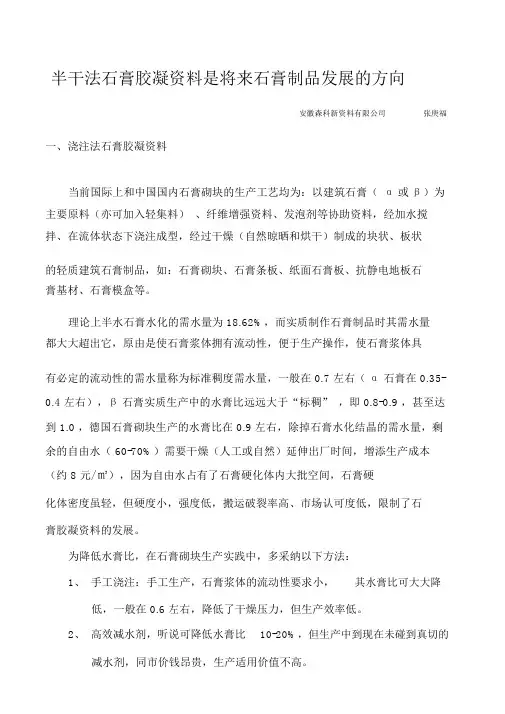

半干法石膏胶凝资料是将来石膏制品发展的方向安徽森科新资料有限公司张庚福一、浇注法石膏胶凝资料当前国际上和中国国内石膏砌块的生产工艺均为：以建筑石膏（α或β）为主要原料（亦可加入轻集料）、纤维增强资料、发泡剂等协助资料，经加水搅拌、在流体状态下浇注成型，经过干燥（自然晾晒和烘干）制成的块状、板状的轻质建筑石膏制品，如：石膏砌块、石膏条板、纸面石膏板、抗静电地板石膏基材、石膏模盒等。

理论上半水石膏水化的需水量为 18.62%，而实质制作石膏制品时其需水量都大大超出它，原由是使石膏浆体拥有流动性，便于生产操作，使石膏浆体具有必定的流动性的需水量称为标准稠度需水量，一般在 0.7 左右（α石膏在 0.35-0.4 左右），β石膏实质生产中的水膏比远远大于“标稠” ，即 0.8-0.9 ，甚至达到 1.0 ，德国石膏砌块生产的水膏比在 0.9 左右，除掉石膏水化结晶的需水量，剩余的自由水（ 60-70%）需要干燥（人工或自然）延伸出厂时间，增添生产成本（约 8 元/ ㎡），因为自由水占有了石膏硬化体内大批空间，石膏硬化体密度虽轻，但硬度小，强度低，搬运破裂率高、市场认可度低，限制了石膏胶凝资料的发展。

为降低水膏比，在石膏砌块生产实践中，多采纳以下方法：1、手工浇注：手工生产，石膏浆体的流动性要求小，其水膏比可大大降低，一般在 0.6 左右，降低了干燥压力，但生产效率低。

2、高效减水剂，听说可降低水膏比10-20%，但生产中到现在未碰到真切的减水剂，同市价钱昂贵，生产适用价值不高。

3、球磨粉碎，改变颗粒级配和容貌，增添石膏胶体流动度，降低水膏比约 10%（实验室实验），但生产实践上少见。

4、增添改性剂，增添流动度，这是很好的门路，笔者经过长久实践，其水膏比也仅降低 10%左右，未能完全改变水膏比多的现状。

长久以来，为解决高水膏比的干燥问题，业内石膏砌块公司从生产实践中总结出如干燥下方法：1)芯孔水平搁置法：利用风的水平方向流动的特色，把砌块芯孔水平搁置，便于通风，加速干燥速度；2)建干燥楼，把砌块放到楼房上，因高度增添，风力增大，走开湿度大的地面，便于去湿。

石膏砌块生产工艺石膏砌块是一种广泛应用于建筑行业的建材产品，具有轻质、隔音、隔热、防火等优点。

在石膏砌块的生产过程中，需要经过原料准备、配料、成型、养护等环节。

下面将详细介绍石膏砌块的生产工艺。

原料准备是石膏砌块生产的第一步。

石膏砌块的主要原料是石膏、水和一些辅助材料。

石膏是一种含水硫酸钙，具有良好的粘结性和塑性。

在原料准备阶段，需要将石膏研磨成细粉，并将辅助材料如增韧剂、增稠剂等按一定比例加入。

接下来是配料阶段。

在配料阶段，需要将研磨好的石膏粉和辅助材料进行混合。

通常情况下，会采用搅拌机将原料充分混合，以保证配料的均匀性和一致性。

搅拌的时间和速度需要根据具体配方进行调整，以确保混合效果。

完成配料后，就进入了成型阶段。

成型是将混合好的原料放入模具中，并进行振动、压实等工艺操作，使原料充分填充模具，形成砌块的形状。

成型过程中需要注意的是，模具的制作和保养，以及振动和压实的力度和时间控制，这些因素都会影响到砌块的质量。

成型完成后，砌块需要进行养护。

在养护阶段，砌块需要放置在适当的环境中，以保证砌块的强度和稳定性。

通常情况下，砌块会在温度和湿度适宜的环境下进行养护，一般需要养护数天至数周的时间，以使砌块达到设计要求的强度。

除了以上几个主要的工艺环节，石膏砌块生产过程中还需要注意质检和包装等环节。

质检是为了确保砌块的质量符合标准要求，包括外观、尺寸、强度等指标。

而包装则是为了便于运输和存储，通常会采用纸箱或托盘包装。

总结起来，石膏砌块生产工艺包括原料准备、配料、成型、养护、质检和包装等环节。

每个环节都需要严格控制，以确保砌块的质量和性能。

石膏砌块的生产工艺在不断改进和创新中，以满足建筑行业对绿色、环保建材的需求。

工信部等四部门发布《国家工业资源综合利用先进适用工艺技术设备目录（2023年版）》近日，工业和信息化部、国家发展委、科技部、生态环境部等四部委共同发布《国家工业资源综合利用先进适用工艺技术设备目录（2023年版）》，旨在加快工业资源综合利用先进适用技术装备推广应用，持续提高资源利用效率和水平。

该目录共涉及88项工艺技术设备，包括工业固废减量化、工业固废综合利用、再生资源回收利用及再制造四个领域，数十个涉及建材行业的工艺技术设备入选。

汇总如下：1. 基于工业固废的二氧化碳矿化养护混凝土砌块工艺与装备技术装备简介：该技术使用增压的CO 对混凝土砌块进行矿化养护。

利用工业固废制CO 矿化低碳胶凝材料，并在矿化养护装备中，应用梯级均压工艺（压力范围为0.5～1MPa）生产低碳混凝土建材，实现二氧化碳封存与大宗固废处置。

关键技术：CO 矿化低碳胶凝材料技术；梯级均压矿化养护技术。

主要技术指标：CO 原料气浓度10%～100%，CO 转化利用率90%以上，产品全生命周期碳减排70%以上，原料固废利用率60%以上。

具体适用范围：CO 资源化利用；工业固废资源化利用；混凝土预制件生产。

2. 铸造粘土废砂综合利用成套技术技术装备简介：通过去除废砂表面的粘土和树脂残留物，使其性能接近新砂，同时以高性能环保硫氧镁胶凝体系为无机粘结剂，以铸造废砂再生副产物为掺合料及骨料，制备得到防火板材，实现废砂全面综合利用。

关键技术：铸造废砂微湿法再生技术；硫氧镁装饰板成型、养护、直贴三胺纸饰面技术。

主要技术指标：再生砂酸耗值≤5、含泥量≤0.3%、细粉含量≤0.6%；硫氧镁装饰板固废使用率≥40%，表面胶合强度≥1.0MPa，单位产品能耗≤3.5kgce/m。

具体适用范围：铸造废砂综合利用3. 水泥窑协同处置飞灰技术和成套装备技术装备简介：飞灰经漂洗分离获得水洗液和水洗飞灰，水洗液经水质净化和蒸发结晶处理后，制成工业盐；水洗飞灰经高温窑炉煅烧后，飞灰中的重金属固化于熟料晶格中，二噁英分解，实现飞灰无害化处置和资源化利用。

石膏砌块生产流程及图例
石膏砌块是以建筑石膏为主要原料，掺加适量轻骨料和外加剂，加水搅拌，浇注成型，经干燥制成的一种轻质墙体材料。

是国家重点推广应用的环保、节能型绿色产品。

从产品的结构形式划分有空心和实心两种石膏砌块。

我公司技术人员，依据自身的优势，现已开发了可适合不同用户需要的各种规格型号的石膏砌块成套设备。

其优点是，占地少，投资小，能耗低，成本低，操作简单，效率高，效益好，回收快，适应范围广。

生产工艺流程
经煅烧的天然石膏或化学石膏粉首先进入输送及喂料设备。

经配料系统的电子计量秤计量后通过气动卸料阀进入混合机。

生产用水经配料系统的可调式水计量装置计量后通过气动卸料阀也进入混合机。

如有需要可在混合机中加入适量的促剂。

在混合机内通过搅拌器的高速搅拌使各组分均匀混合后，由液压翻转装置将料浆自动倒入成型机的各个模腔中。

在料浆凝固的某个适当阶段，驱动装在模腔上方的液压成型刮刀，使之往返运动，以刮出各砌块的上部企口。

然后中央液压站驱动成型机的顶升系统，将整排石膏砌块从模具中顶出。

此时位于成型机上方的气动伸缩夹具将整排砌块夹住、提升、移出，放在垛架或小车上。

然后由叉车或人工运送至自然干燥场地晾晒。

干燥完毕的石膏砌块经过检验合格后，即可运输、包装作成品贮存或装车外运。

图例。

脱硫石膏学习总结脱硫石膏学习总结石膏建材质量检验技术研修班学习总结202*年10月20日至10月26日，我参加了由国家建筑材料工业技术情报研究所举办的“石膏建材质量检验技术研修班”，并按照规定修满全部理论和实践课程。

通过这次学习使我了解了石膏生产和应用的理论知识及操作技能，也了解了脱硫石膏的利用和开发的相关知识。

在学习期间认识了一些从事脱硫石膏和粉煤灰的专业人士，在课余时间也从他们的谈话中也获得了很多国内脱硫石膏利用的信息。

现在对这次学习和了解脱硫石膏方面的知识进行整理如下。

一、石膏的基本知识：石膏在自然界中主要以二水石膏（CaSO42H2O）无水硬石膏（CaSO42H2O）存在。

石膏作为一种有用的工业原料的重要原因，在于将它加热时能部分或全部地失去结晶水而成为烧石膏，烧石膏遇水后凝结硬化，生成原来化学成分的二水石膏。

这些现象分别称作脱水与水化，是石膏工业的工艺基础。

二水石膏在常温下是稳定相，但随着温度的提高和外界条件的不同，可以得到半水石膏与无水石膏的各种变体。

各国学者对石膏各相及各种变体的存在条件及其相互转化做了大量的研究工作，观点不尽相同。

CaSO4.H2O系统有五个相，其中有四个相可以在常温常压条件下存在，即二水石膏、半水石膏、无水石膏Ⅲ和无水石膏Ⅱ，而第五个相无水石膏Ⅰ只能在1180℃以上存在。

各种混水后胶结的石膏料都由二水石膏制得的，因加热温度和环境条件的不同，可以得到含水及无水硫酸钙的变体。

在石膏的工业脱水时，总是希望用最低的能耗和尽可能能短的时间完成，所以石膏工业脱水温度总是比希望获得的石膏相或变体的实验转化温度高的多，也就不可能产生单一相组成的产品，经常是CaSO4.H2O系统各相变体混合物，统称为熟石膏或烧石膏。

二、烟气脱硫的主要工艺及脱硫产物特点: 烟气脱硫方式种类繁多，大致分为干法、半干法及湿法等。

根据调研，未来我国的主要的大型燃煤电厂采用的烟气脱硫技术将主要是湿式石灰石石膏法（FGD），这是由于“石灰石石膏”法脱硫效率高、技术成熟且脱硫副产物具有较高的利用价值。

石膏砌块的生产工艺石膏砌块是一种常用的建筑材料，它由石膏、水和其他添加剂组成。

它广泛应用于墙体、隔墙和天花板等建筑结构中。

下面是石膏砌块的生产工艺的详细介绍。

首先，原料的准备。

石膏是石膏砌块的主要成分，通常采用天然石膏矿石作为原料，经过粉碎、干燥和煅烧等工艺处理，获得石膏粉。

此外，还需要配制一定比例的水和添加剂，以调整石膏砌块的性能。

其次，配料和混合。

将石膏粉、水和其他添加剂按照一定比例混合均匀，通常采用搅拌机进行混合。

在混合的过程中，需要控制好配料比例和搅拌时间，以确保石膏砌块的质量。

然后，浇筑和成型。

混合好的石膏砂浆通过浇筑到预制的模具中，模具通常是由金属或塑料制成，具有所需的石膏砌块尺寸和形状。

在浇筑的过程中，需要控制好砂浆的流动性、浇筑速度和压实程度，使石膏砌块能够得到均匀的填充。

接着，养护和固化。

浇筑完成后的石膏砌块需要进行养护和固化，通常在常温环境下静置一定时间。

在养护期间，石膏砌块中的水分逐渐蒸发，石膏颗粒之间形成结晶，从而增强石膏砌块的强度和硬度。

最后，切割和包装。

养护完成后的石膏砌块可以进行切割和包装。

切割是将整块石膏砌块切割成所需的尺寸，常用的方法是采用切割机进行切割。

切割完成后，会将石膏砌块进行包装，常见的包装方式有塑料袋或纸箱。

包装后的石膏砌块可以进行存储和运输。

综上所述，石膏砌块的生产工艺主要包括原料的准备、配料和混合、浇筑和成型、养护和固化、切割和包装等环节。

通过严格控制每一道工艺环节，可以生产出质量上乘、性能稳定的石膏砌块产品，满足建筑工程的需求。

半干法生产磷石膏空心砌块的性能研究
封信超;沈莎莎;陈正强;廖承钰
【期刊名称】《新型建筑材料》
【年(卷),期】2024(51)3
【摘要】为推进磷石膏的大宗利用,自主研发了半干法用于生产磷石膏空心砌块,对比了半干法与浇注法的工艺,介绍了半干法的工艺、原理及产品性能。

研究显示,采用半干法制备的磷石膏空心砌块脱模时的初始含水率为23.06%,远低于浇注法生产的砌块,且第6 d即处于干燥状态;断裂荷载和抗压强度在下线码垛时即符合JC/T 698—2010《石膏砌块》的要求,24 h内线性提高,24~72 h因返潮略有降低,此后至144 h平缓提高并基本稳定。

产品应在下线码垛至24 h内或第3 d后装车运送用户,不需要晾晒或烘干;夏季生产在脱模后2 h内应适当喷淋,生产时可适当添加二水石膏(废弃产品粉碎料),应在产品下线第3 d后进行砌筑。

【总页数】5页(P15-19)
【作者】封信超;沈莎莎;陈正强;廖承钰
【作者单位】遵义汉丰装饰材料有限责任公司;中国新型建材设计研究院有限公司【正文语种】中文
【中图分类】TU522.3
【相关文献】
1.脱硫石膏代替天然石膏生产空心砌块的研究
2.磷石膏生产石膏空心条板(砌块)可行性分析
3.防潮石膏空心复合条板、防潮石膏空心复合砌块生产、施工方法
4.基
于磷石膏的半干法制备α半水石膏试验5.磷石膏制高性能石膏粉及耐水石膏砌块研究
因版权原因，仅展示原文概要，查看原文内容请购买。

专利名称：一种空心砌块生产的工艺方法
专利类型：发明专利
发明人：张长安,贾书亚,王志东,范少朋,郭水涛,刘建军申请号：CN201910932335.X
申请日：20190929
公开号：CN110757624A
公开日：
20200207
专利内容由知识产权出版社提供
摘要：本发明公开了一种空心砌块生产的工艺方法，涉及砌块相关技术领域，包括以下步骤：A：备料，B：混配，C：成型，D：余热烘干和烧制。

本发明采用污泥协同无机废弃物和废弃聚苯乙烯发泡粒子制成封闭多孔砌块，使本身具有阻燃性的烧结砌块兼具隔热功能，废弃聚苯乙烯发泡粒子与无机物料混合成型制得砌块坯体，烧结过程中聚苯乙烯被烧失，留下封闭的空腔，由于封闭多孔结构减轻了砌块的重量，同时使砌块具有保温功能，以废弃有机物粒子与污泥等废弃物协同处置，不仅利用了有机物含有的热能，而且利用其烧失特性生产轻质功能建材，起到废物高效利用和新型功能建材生产的多重效果。

申请人：中原环资科技有限公司
地址：450000 河南省郑州市金水区河南自贸试验区郑州片区(郑东)金水东路85号1号楼4楼E区77号
国籍：CN
代理机构：北京风雅颂专利代理有限公司
代理人：郭曼
更多信息请下载全文后查看。
