长途光缆通信线路的防雷与防强电设计方案分析及探索

通信光缆线路的防雷保护措施探究发布时间：2021-03-16T11:52:03.143Z 来源：《建筑科技》2020年8月下作者：朱玉玲[导读] 现代光纤通信技术的发展进入了一个新时期。

光纤通信是一种利用光波传输光纤信息的通信方法。

来自外部电磁波。

但是，由于光缆中的金属强化芯、金属密封层和钢质装甲层，这些金属构件在强烈电击和雷电波的影响下仍可能具有感应耦合作用。

超过其耐压参数的感应电压可能导致接地绝缘失效，可能会影响缆线长度，甚至损坏光纤缆线。

因此，研究光缆雷电防护非常重要。

南京欣网通信科技股份有限公司朱玉玲 210032摘要：现代光纤通信技术的发展进入了一个新时期。

光纤通信是一种利用光波传输光纤信息的通信方法。

来自外部电磁波。

但是，由于光缆中的金属强化芯、金属密封层和钢质装甲层，这些金属构件在强烈电击和雷电波的影响下仍可能具有感应耦合作用。

超过其耐压参数的感应电压可能导致接地绝缘失效，可能会影响缆线长度甚至损坏光纤缆线。

因此，研究光缆雷电防护非常重要。

关键词：光纤通讯；光缆线路；防雷一、光缆线路雷击的原因光纤通信是一种利用光波传输光纤信息的通信方法。

来自外部电磁波。

但是，光缆中有金属强化层、金属密封层和钢加固层。

在雷电作用下，这种光缆可能产生感应电流和电压，或者在雷电的直接冲击下，光缆的金属元件之间、金属部件和地面之间可能产生电弧，导致光纤熔融、外皮破坏、光纤传输系统整体损坏。

对光缆造成影响的雷击大致有： 1.光缆遭受直接雷击在这种情况下，雷击电流将进入金属护套并沿金属护套接地回路传播。

光缆芯线和护套之间会产生冲击电压，使金属熔化，使塑料护套破裂。

严重时会造成纤维断裂。

2.光缆遭受间接雷击在这种情况下，雷电电流通过光缆附近的雷电物体流到地面，然后沿地面的各个方向传播，形成导电的半球，使附近地面的电位上升，影响光缆。

二、防雷方法的选择（一）新建光缆线路时的路由选取 1.总体路由的选择要有利于防雷与防强电要根据信息通信传输线路的目标和需求，广泛研究气象资料，特别是雷暴日分布和电网规划。

2024年光缆线路的避雷防护引言：随着信息技术的迅速发展，光缆线路已成为了现代通信网络的重要组成部分。

然而，在光缆线路的建设、维护和使用过程中，雷击事故时有发生，给通信网络的正常运行带来了威胁。

为了确保光缆线路的稳定运营，保障人们对通信服务的需求，本文将从光缆线路遭遇雷击的原因和危害出发，总结近年来的避雷防护技术并展望2024年光缆线路的避雷防护技术发展趋势。

第一部分：光缆线路遭遇雷击的原因和危害1. 光缆线路遭遇雷击的原因（1）天气因素：雷雨天气是光缆线路遭遇雷击的主要原因之一。

当雷电与云地电荷分布不等时，就会产生强烈的雷电放电现象。

（2）地质因素：地形起伏、地表植被覆盖、岩石矿物成分等都会对雷电的引发和传播产生影响，增加了光缆线路遭遇雷击的几率。

（3）光缆线路设计和施工问题：光缆线路的设计和施工是否合理也会直接影响光缆线路遭遇雷击的风险。

2. 光缆线路遭遇雷击的危害（1）设备损坏：雷电的强大能量会瞬间破坏光缆线路上的光纤和设备，导致通信中断和数据丢失。

（2）通信服务中断：光缆线路遭遇雷击会导致通信服务中断，给通信运营商带来经济损失，并严重影响人们的日常生活和工作。

（3）人身伤害：雷电放电会产生强大的电流和电场，如果人们在雷击瞬间接触带电物体，可能会给人身安全带来严重威胁。

第二部分：近年来的光缆线路避雷防护技术总结1. 避雷针技术：利用避雷针的导电原理，将雷电引入大地，保护光缆线路不受雷击。

避雷针的高度、布置位置和数量是影响其效果的重要因素。

2. 避雷器技术：通过安装避雷器，将雷击电流引入地下，减少对光缆线路的冲击。

避雷器通常安装在光缆线路周边的电源设备上，起到分流和吸收雷电能量的作用。

3. 天线遥测监测技术：通过安装天线和远程监测装置，实时监测雷电活动和强度变化，及时预警和采取措施，减少光缆线路被雷击的概率和危害程度。

4. 外护层改进技术：光缆线路的外护层材料和结构的改进也能有效提高其抗雷击能力。

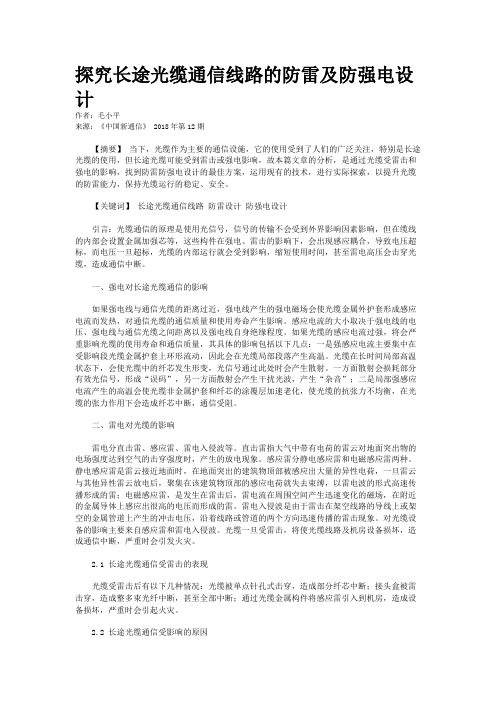

探究长途光缆通信线路的防雷及防强电设计作者：毛小平来源：《中国新通信》 2018年第12期【摘要】当下，光缆作为主要的通信设施，它的使用受到了人们的广泛关注，特别是长途光缆的使用，但长途光缆可能受到雷击或强电影响，故本篇文章的分析，是通过光缆受雷击和强电的影响，找到防雷防强电设计的最佳方案，运用现有的技术，进行实际探索，以提升光缆的防雷能力，保持光缆运行的稳定、安全。

【关键词】长途光缆通信线路防雷设计防强电设计引言：光缆通信的原理是使用光信号，信号的传输不会受到外界影响因素影响，但在缆线的内部会设置金属加强芯等，这些构件在强电、雷击的影响下，会出现感应耦合，导致电压超标，而电压一旦超标，光缆的内部运行就会受到影响，缩短使用时间，甚至雷电高压会击穿光缆，造成通信中断。

一、强电对长途光缆通信的影响如果强电线与通信光缆的距离过近，强电线产生的强电磁场会使光缆金属外护套形成感应电流而发热，对通信光缆的通信质量和使用寿命产生影响。

感应电流的大小取决于强电线的电压、强电线与通信光缆之间距离以及强电线自身绝缘程度。

如果光缆的感应电流过强，将会严重影响光缆的使用寿命和通信质量，其具体的影响包括以下几点：一是强感应电流主要集中在受影响段光缆金属护套上环形流动，因此会在光缆局部段落产生高温。

光缆在长时间局部高温状态下，会使光缆中的纤芯发生形变，光信号通过此处时会产生散射。

一方面散射会损耗部分有效光信号，形成“误码”，另一方面散射会产生干扰光波，产生“杂音”；二是局部强感应电流产生的高温会使光缆非金属护套和纤芯的涂覆层加速老化，使光缆的抗张力不均衡，在光缆的张力作用下会造成纤芯中断，通信受阻。

二、雷电对光缆的影响雷电分直击雷、感应雷、雷电入侵波等。

直击雷指大气中带有电荷的雷云对地面突出物的电场强度达到空气的击穿强度时，产生的放电现象。

感应雷分静电感应雷和电磁感应雷两种。

静电感应雷是雷云接近地面时，在地面突出的建筑物顶部被感应出大量的异性电荷，一旦雷云与其他异性雷云放电后，聚集在该建筑物顶部的感应电荷就失去束缚，以雷电波的形式高速传播形成的雷；电磁感应雷，是发生在雷击后，雷电流在周围空间产生迅速变化的磁场，在附近的金属导体上感应出很高的电压而形成的雷。

长途光缆通信线路的防雷及防强电设计随着互联网的快速发展以及信息时代的到来，各种新型的通信技术应运而生。

其中，长途光缆通信技术的出现极大地促进了信息传输的效率和速度。

然而，在光缆通信线路建设时，防雷和防强电设计必不可少。

防雷和防强电设计的不当会给线路带来很大的隐患，这篇论文将对长途光缆通信线路的防雷和防强电设计进行探讨，并为相关从业人员提供一些实用的防雷和防强电设计经验。

一、长途光缆通信线路防雷设计雷电是地球上自然界最为可怕，威力最大的自然灾害之一。

其在一瞬间就轻易能摧毁物体、造成人员伤亡，所以对于长途光缆通信线路来说，防雷设计至关重要。

1.选择适当的防雷装置在设计长途光缆通信线路时，应根据实际情况选择适当的防雷装置。

目前常用的防雷装置种类有避雷针、避雷线以及射流型等。

总的来说，避雷针适用于建筑物，而线杆应选用牺牲线和耐张线浪涌保护器。

需要特别提醒的是，防雷装置的安装一定要严格按照相关规定进行。

2.控制接地电阻长途光缆通信线路的接地电阻决定了其对静电干扰和雷电冲击的抵抗能力，因此，合理控制接地电阻是设计防雷工程的重点。

接地电阻应该保持在10欧姆以内，否则会影响防雷效果。

3.加强深层接地长途光缆通信线路的深层接地具有很好的防雷作用。

因此，在进行施工和设计时，应考虑加强深层接地。

一般来说，深层接地深度应在1~2米之间，接地电阻应不大于5欧姆。

4.采用地线屏蔽采用地线屏蔽可以有效地防止由于地电位差引起的线路干扰和闪烁。

地线屏蔽的安装应符合相关规定。

二、长途光缆通信线路防强电设计除了雷击，静电干扰也是长途光缆通信线路的一大安全隐患。

防止静电干扰需要合理的线路和设备设计以及细致的施工技术。

1.正确的地线设计在长途光缆通信线路的设计中，地线是非常重要的。

在地线设计中，应根据实际情况在合理的位置处铺设导电层，并且要做好接地工作。

同时，注意导线材料的选用，导线截面应该足够。

2.建立地面静电分离带针对静电干扰的问题，建立静电分离带，能够有效降低其对长途光缆通信线路的干扰。

光缆线路的避雷防护范文一、引言雷电是一种常见而可怕的自然现象，其强大的电能有可能对光缆线路造成严重的破坏。

因此，在设计和建设光缆线路时，避雷防护是十分重要的。

本文将探讨光缆线路的避雷防护措施，以确保线路的安全稳定运行。

二、采用避雷器避雷器是避免雷电对光缆线路产生影响的重要设备。

通过将避雷器安装在线路的适当位置，可以引导和分散雷电的电流，以保护线路不被雷击。

在选择避雷器时，应考虑其耐受电流、耐受电压和响应时间等因素，以确保其有效性。

三、合理布置接地系统光缆线路的接地系统是避雷防护的重要组成部分。

合理布置接地系统可以有效地分散雷电的电流，降低雷击的危险。

在选择接地材料和设备时，应优先考虑其导电性和耐久性，以确保接地系统的可靠性。

四、提高线路的绝缘性能线路的绝缘性能对于防止雷电侵入线路起到重要作用。

通过采用合适的绝缘材料和技术，可以有效防止雷电对线路的损害。

在设计和施工过程中，应注意保持绝缘材料的完整性，避免受潮和损坏，以确保线路的绝缘性能。

五、定期检查和维护定期检查和维护光缆线路是保证其避雷防护效果的重要措施。

通过定期巡检和测试，可以及时发现和排除线路存在的问题，避免雷电对线路的长期损害。

同时，定期维护线路的设备和设施，确保其正常运行和良好状态。

六、建立完善的管理制度和应急预案建立完善的管理制度和应急预案是保证光缆线路避雷防护工作顺利进行的重要保障。

通过建立责任分工和工作流程，可以确保避雷防护工作的及时性和准确性。

同时，建立完善的应急预案和响应机制，可以在雷电事故发生时迅速做出应对，减少损失。

七、加强人员培训和意识教育加强人员培训和意识教育是确保光缆线路避雷防护工作有效开展的重要环节。

通过对相关人员的培训和教育，提高其对雷电危害和避雷防护的认识和理解。

同时，加强人员的技能培训，提高其避雷防护工作的专业水平和能力。

八、总结光缆线路的避雷防护是保证线路安全稳定运行的重要工作。

通过采用避雷器、合理布置接地系统、提高线路的绝缘性能、定期检查和维护、建立完善的管理制度和应急预案，加强人员培训和意识教育等措施，可以有效地减少雷电对光缆线路的影响。

光缆线路的雷电和强电防护黑龙江分院姓名吴卓摘 要：本文介绍了雷电和强电对光缆及光缆通信的影响及防护措施。

关键词：光缆 地线 光缆接头光缆线路是传输信号的通道，是光纤通信系统的重要组成部分，与其它有线传输通道一样，需要进行雷电和强电的防护。

1雷电和强电对光缆的影响光缆中的光纤是非金属材料，传输的光信号不受外界电磁场的干扰，所以在光纤部分可以不考虑强电和雷电的影响。

但由于绝大多数在用光缆并不是无金属光缆，其中包含有金属材料，如金属加强芯、金属护套等。

因此有金属构件的光缆（简称金属光缆）线路会受到强电和雷电的影响。

1.1、雷电对光缆的影响和防护措施雷击可能破坏含金属材料的光缆，造成通信中断，甚至通过光缆中的金属线（层）将雷击引入局机房（或中继房）造成终端设备损坏及人身伤亡等重大事故。

光缆受雷电影响主要有以下方面：（1）光缆附近的地面和云层间放电，在光缆中的铜线或金属加强芯与金属护层间产生过电压，致使介质击穿，造成铜线短路入地。

如果铜线是远供线，则远供势必中断，引起系统通信中断。

（2）雷击时闪电本身温度很高，引起光缆周围的水气急剧膨胀，瞬间产生强大压力冲击光缆，造成纤芯折断或损伤乃至光缆折断。

（3）闪电使光缆的塑料护层形成室洞，引起受潮后的腐蚀，影响光缆的使用寿命。

（4）雷击大地造成对光缆的放电而引起的压缩力会压扁光缆，引起结构变形，增大传输损耗乃至中断通信。

防雷电措施：（1）地下防雷线。

在直埋光缆上方距光缆30cm处，平行敷设两条防雷导线，两线相距40cm,并将两端延伸至大地导电率较高的地方，或者在排流线两端及中间每隔200米装设接地装置。

排流线的敷设长度每处应不小于2000m,排流线的接地装置应离开光缆15m以上。

排流线最好采用导电性能好的有色金属线，目前国内一般采用7/2.2镀锌钢绞线或∮5镀锌钢线。

（2）消弧线。

在防雷目标（例如单棵大树、电杆、高耸建筑、地下水出口处等）与光缆之间，用两根金属线做成半圆弧形围上防雷目标，其中一根金属线与光缆埋深相同，另一根的埋深为光缆埋深的一半。

光缆线路防雷防强电一. 光缆线路防雷1.年平均雷暴日数大于20的地区及有雷击历史的地段，光缆线路应采取防雷保护措施。

2.无金属线对，有金属构件的直埋光缆线路的防雷保护可选用下列措施。

2.1.直埋光缆线路防雷线的设置应符合下列原则：1).ρ10<100Ω•m的地段,可不设防雷线。

2).ρ10为100Ω•m~500Ω•m的地段，设一条防雷线。

3).ρ10>500Ω•m的地段，设两条防雷线。

4).防雷线的连续布放长度一般应不小于2km。

2.2.当光缆在野外塑料管道中敷设时，按下列原则设置防雷线：1).ρ10<100 Ω•m的地段，可不设防雷线。

2).ρ10≥100Ω•m的地段，设一条防雷线。

3).防雷线的连续布放长度一般应不小于2km。

2.3.光缆接头处两侧金属构件不作电气连通。

2.4.雷害严重地段，光缆可采用非金属加强芯或无金属构件的结构形式。

2.5.光缆内的金属构件，在局（站）内或交接箱处线路终端时必须做防雷接地。

3. 光缆线路应尽量绕避雷暴危害严重地段的孤立大树、杆塔、高耸建筑、行道树、树林等易引雷目标。

无法避开时，应采用消弧线、避雷针等措施对光缆线路进行保护。

4. 架空光缆线路可选用下列防雷保护措施：4.1.光缆接头处两侧金属构件不作电气连通。

4.2.雷害严重地段，光缆可采用非金属加强芯或无金属构件的结构形式。

4.3.光缆吊线间隔接地。

4.4.光缆内的金属构件，在局（站）内或交接箱处线路终端时必须做防雷接地。

4.5.雷暴日数大于20的空旷区域或郊区，架空光缆应做系统的防雷保护接地。

1).每隔250m左右的电杆、角深大于1m的角杆、飞线跨越杆、杆长超过12m的电杆、山坡顶上的电杆等应做避雷线，架空吊线应与地线连接。

2).市郊或郊区装有交接设备的电杆应做避雷线。

3).重复遭受雷击地段的杆档应架设架空地线，架空地线每隔50~100m接地一次。

二.光缆线路防强电1．架空通信线路与电力输电线（除用户引入被复线外）交越时，通信线应在电力输电线下方通过并保持规定的安全隔距。

长途光缆通信线路的防雷及防强电设计作者：李沛然来源：《中国新通信》2015年第20期【摘要】改革开放以来，我国光缆通信发展十分迅速，实现了以光缆为传输主体的通信网。

本文主要介绍了长途光缆通信线路的防雷及防强电设计现状，根据强电对长途光缆线路的影响因素以及防雷分析，提出了相应地措施，在长途光缆接头处将缆内金属构件断开并不接地作为基本措施，在光缆上方加屏蔽线作为辅助措施，进一步做好长途光缆通信线路的防雷及防强电设计工作，提高光缆通信的安全性及可靠性。

【关键词】光缆防雷防强电措施光缆通信是利用光信号，它不受外界电磁波干扰的影响，但是由于光缆内部具有金属加强芯，金属挡水层以及钢带铠装层，其内部这些金属构件在遇到强电或者是雷电波的影响时，能够将产生感应耦合影响，其感应电压超过它的耐压指标时，就会对地绝缘，很有可能被击穿，大大削弱光缆的使用寿命，因此长途光缆通信线路中，做好防雷和防强电设计十分有必要。

建议在光缆接头处将长途光缆内金属加强芯、金属挡水层以及钢带铠装层在接头处前后进行断开，且不作接地处理，将直埋光缆的上方设排流线，以做好防雷、防强电设计，保护好长途光缆。

一、强电对长途光缆通信线路的影响分析电网通信系统中，当强电线路靠近金属光缆时，会在光缆内部金属加强芯、金属防潮层以及金属护套等带有金属构件上产生感应电动以及过强电流，当电流达到一定强度时就会大大降低光缆的使用寿命，甚至损坏光缆，还有可能威胁到人们的生命安全，笔者通过自身多年实践经验，归纳并总结到强电影响光缆使用寿命的主要因素：（1）短期影响，当强电线路发生接地故障时，由于光缆内部具有金属构件，且在金属构件上产生了感应电流，很容易击穿绝缘介质，在高温情况下损伤光缆，造成通信中断，影响信号的传输。

（2）长期影响；当出现不对称运行时，强电线路在正常工作状态下，能够对电缆内部金属构件产生感应电动势，击破绝缘材料，超过安全电压规定的范围，很容易造成安全隐患的发生。

光缆通信线路工作如何进行防雷设计与安装的研究光缆通信线路的防雷设计和安装是保证线路运行稳定和可靠的重要环节，准确的防雷措施能够避免雷击造成的设备损坏和数据传输中断，本文将探讨光缆通信线路防雷设计和安装的相关问题。

一、光缆通信线路防雷设计1、线路规划在线路规划中要注意避开雷击频繁的区域，减小雷击的可能性。

针对不同环境和气候，根据相关标准制定防雷方案，确定适当的防雷设施的种类和布设位置。

2、避雷针光缆通信线路防雷设计中最常用的防雷设施就是避雷针。

在选择避雷针时，应尽量选择节电、环保、稳定可靠的产品，根据线路的需求选择合适的型号，避免出现过大或过小的避雷范围。

3、接地装置接地是防雷的重要手段，光缆通信线路的接地设计应该符合规范和标准的要求。

如建筑物接地需符合GB50057-2010和GBJ16-1987等相关标准规定。

在接地设计中，应注意接地电阻的大小和接地材料的选择，接地设备的质量和可靠性也是非常重要的。

4、防雷保护器防雷保护器可以有效地过滤雷击电流、限制过电压、维持线路上的工作电压，光缆通信线路上的防雷保护器种类众多、功能各异，可以根据需要选择合适的产品。

但是在选择和安装防雷保护器时，必须要按照相关的标准和规范操作，否则可能会出现电器工作不稳定、易受雷击等问题。

二、光缆通信线路防雷安装1、避雷针安装避雷针应安装在建筑物顶部最高处，并要求接地良好，避免针尾朝天和与金属物体平行，不能超出建筑物的边界线，避免影响周围的电子设备。

避雷针在安装前，必须检查针的电阻，避免接地不良导致针失效。

2、接地装置安装接地装置的安装位置应选择接近防雷装置并且便于检修和维护的位置，应避开排水系统、地基工程和管道设施，墙面上的接地应不低于1.5米，底部安装时不应低于0.5米。

接地材料应选择电导性能好的、不易生锈和腐蚀的材料，接头应紧密、牢固，防止出现接触不良和松动等现象。

3、防雷保护器安装防雷保护器的安装一般要求在设备入口处，可以在通信机房内面板上安装。
