如何看三相异步电动机铭牌参数1、型号Y—112M—4Y——异步电动机112——中心高度（毫米）M——机座类别（L长机座、M 中机座、S短机座）4——磁极数2、额定功率PN 指电动机在额定运行状态下运行时电动机轴上输出的机械功率，瓦或千瓦。

UN1、IN1、hN、cosjN分别为电动机额定的线电压、线电流、效率、功率因数。

3、额定电压UN1 指电动机在额定运行状态下运行时定子绕组所加的线电压，单位为V或KV。

4、额定电流IN1 指电动机加额定电压、输出额定功率时，流入定子绕组中的线电流，单位为A。

5、额定转速nN 指电动机在额定运行状态下运行时转子的转速，单位为r/min.6、额定频率fN 规定工频为50HZ。

7、额定功率因数cosjN 指电动机在额定运行状态下运行时定子边的功率因数。

8、接法指电动机定子三相绕组与交流电源的联接方法。

9、防护等级指电动机外壳防护的型式。

1）型号产品型号是为了便于设计、制造、使用部门进行业务联系和简化技术文件中产品名称、规格、型式等叙述而引用的一种代号。

主要由产品代号和规格代号构成。

（1）产品代号由电机类型代号、电机特点代号和设计序号组成。

电机类型代号用：Y——表示异步电动机；T——表示同步电动机。

电机特点代号是表示电机的性能、结构或用途而采用的汉语拼音字母。

如YB：B表示隔爆型。

设计序号是指电机产品设计的顺序，用阿拉伯数字表示。

如J2、JO2：2表示第二次设计。

（2）规格代号是用机座号、中心高、铁心外径、机座长度、铁心长度、功率、转速或极数等表示。

机座长度的代号采用国际通用字母符号表示：S表示短机座、M表示中机座、L表示长机座。

铁心长度的代号用数字1、2、3……依次表示。

（3）特殊[wiki]环境[/wiki]代号各种特殊环境条件所用代号按有关标准选用，如TH表示湿带环境条件。

产品型号举例小型异步电动机Y 112S—6规格代号：表示中心高112mm、短机座、6极产品代号：表示异步电动机中型异步电动机Y 355M2—4规格代号：表示中心高355mm、中机座、2号铁心长、4极产品代号：表示异步电动机大型异步电动机Y 630-10/1180规格代号：表示功率630kW、10极、定子铁心外径1180mm产品代号：表示异步电动机户外化工防腐用小型隔爆异步电动机YB 160M4 WF特殊环境代号：W表示户外用、F表示化工防腐用规格代号：表示中心高160mm、中机座、4极产品代号：Y表示异步电动机、B表示隔爆型2）额定功率指电动机在额定运行时的输出机械功率，就是轴端的输出功率，表明该电机的出力大小——即电机容量（用kW表示）。

如何认识三相异步电动机铭牌上的参数及含义三相异步电动机铭牌上的参数及含义的认识可以通过以下几个步骤进行：一、理解异步电动机的工作原理异步电动机是一种将电能转化为机械能的设备，是工业生产中常见的电动机类型。

它的工作原理是通过三相交流电产生的旋转磁场，使得转子内部的导体感应到磁场的力，从而转动电动机的转子。

二、查看铭牌的基本信息在认识三相异步电动机铭牌上的参数及含义之前，首先要查看铭牌上的基本信息，如型号、额定功率、额定电压、额定频率、额定转速等。

这些基本信息是了解电动机性能的重要指标。

三、理解铭牌上的额定功率及电压参数1. 额定功率（Rated Power）是指电动机在额定转速和额定电压下能够持续运行的功率。

它通常以千瓦（kW）为单位表示，是选择电动机时重要的指标之一2. 额定电压（Rated Voltage）是指电动机的额定工作电压，通常以伏特（V）为单位表示。

电动机的额定电压应与供电电压相匹配，否则可能会影响电动机的性能和寿命。

四、理解铭牌上的额定转速及频率参数1. 额定转速（Rated Speed）是指电动机在额定负载下旋转的速度，通常以转/分钟（rpm）为单位表示。

额定转速与电动机的扭矩特性及工作性能相关。

2. 额定频率（Rated Frequency）是指供电电网的工作频率，通常为50Hz或60Hz。

电动机的额定频率与供电电网的频率应相匹配，否则可能会对电动机的性能产生影响。

除了上述基本参数外，铭牌上可能还包含其他重要参数和含义，如额定电流、绕组型式、功率因数、绝缘等级、保护等级等。

1. 额定电流（Rated Current）是指电动机在额定电压下的额定运行电流，通常以安培（A）为单位表示。

它是选取电动机时考虑的重要因素之一2. 绕组型式（Connection Type）是指电动机的绕组连接方式，常见的有星形连接（Y型）和三角形连接（Δ型）两种。

3. 功率因数（Power Factor）是指电动机在工作时的有功功率与视在功率之间的比值。

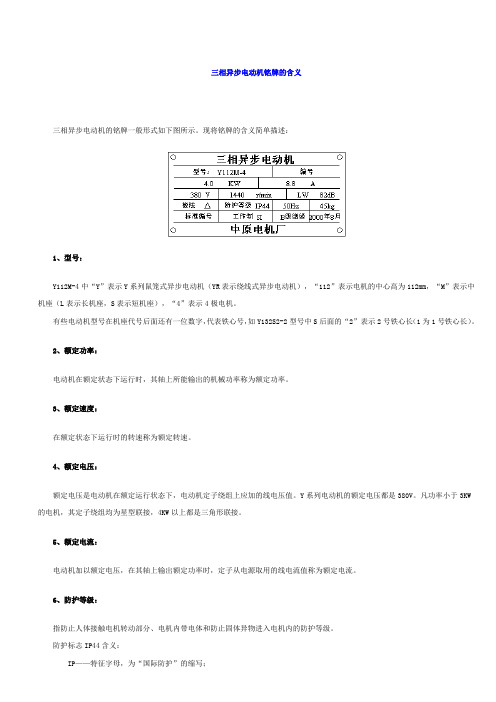

三相异步电动机铭牌的含义三相异步电动机的铭牌一般形式如下图所示。

现将铭牌的含义简单描述：1、型号：Y112M-4中“Y”表示Y系列鼠笼式异步电动机（YR表示绕线式异步电动机），“112”表示电机的中心高为112mm，“M”表示中机座（L表示长机座，S表示短机座），“4”表示4极电机。

有些电动机型号在机座代号后面还有一位数字，代表铁心号，如Y132S2-2型号中S后面的“2”表示2号铁心长（1为1号铁心长）。

2、额定功率：电动机在额定状态下运行时，其轴上所能输出的机械功率称为额定功率。

3、额定速度：在额定状态下运行时的转速称为额定转速。

4、额定电压：额定电压是电动机在额定运行状态下，电动机定子绕组上应加的线电压值。

Y系列电动机的额定电压都是380V。

凡功率小于3KW 的电机，其定子绕组均为星型联接，4KW以上都是三角形联接。

5、额定电流：电动机加以额定电压，在其轴上输出额定功率时，定子从电源取用的线电流值称为额定电流。

6、防护等级：指防止人体接触电机转动部分、电机内带电体和防止固体异物进入电机内的防护等级。

防护标志IP44含义：IP——特征字母，为“国际防护”的缩写；44——4级防固体（防止大于1mm固体进入电机）；4级防水（任何方向溅水应无害影响）。

7、LW值：LW值指电动机的总噪声等级。

LW值越小表示电动机运行的噪声越低。

噪声单位为dB。

8、工作制：指电动机的运行方式。

一般分为“连续”（代号为S1）、“短时”（代号为S2）、“断续”（代号为S3）9、额定频率：电动机在额定运行状态下，定子绕组所接电源的频率，叫额定频率。

我国规定的额定频率为50HZ10、接法：表示电动机在额定电压下，定子绕组的连接方式（星型联接和三角形联接）。

当电压不变时，如将星型联接接为三角形联接，线圈的电压为原线圈的，这样电机线圈的电流过大而发热。

如果把三角形联接的电机改为星型联接，电机线圈的电压为愿线圈的1/，电动机的输出功率就会降低。

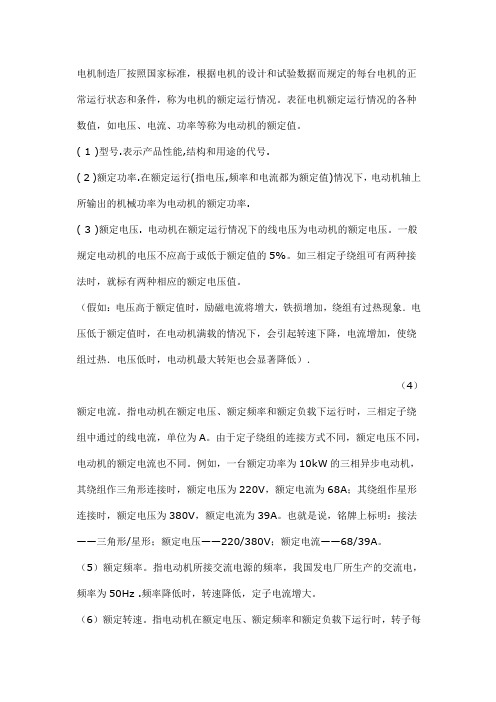

电机制造厂按照国家标准，根据电机的设计和试验数据而规定的每台电机的正常运行状态和条件，称为电机的额定运行情况。

表征电机额定运行情况的各种数值，如电压、电流、功率等称为电动机的额定值。

( 1 )型号.表示产品性能,结构和用途的代号.( 2 )额定功率.在额定运行(指电压,频率和电流都为额定值)情况下，电动机轴上所输出的机械功率为电动机的额定功率.( 3 )额定电压. 电动机在额定运行情况下的线电压为电动机的额定电压。

一般规定电动机的电压不应高于或低于额定值的5%。

如三相定子绕组可有两种接法时，就标有两种相应的额定电压值。

（假如：电压高于额定值时，励磁电流将增大，铁损增加，绕组有过热现象．电压低于额定值时，在电动机满载的情况下，会引起转速下降，电流增加，使绕组过热．电压低时，电动机最大转矩也会显著降低）．（4）额定电流。

指电动机在额定电压、额定频率和额定负载下运行时，三相定子绕组中通过的线电流，单位为A。

由于定子绕组的连接方式不同，额定电压不同，电动机的额定电流也不同。

例如，一台额定功率为10kW的三相异步电动机，其绕组作三角形连接时，额定电压为220V，额定电流为68A；其绕组作星形连接时，额定电压为380V，额定电流为39A。

也就是说，铭牌上标明：接法——三角形/星形；额定电压——220/380V；额定电流——68/39A。

（5）额定频率。

指电动机所接交流电源的频率，我国发电厂所生产的交流电，频率为50Hz .频率降低时，转速降低，定子电流增大。

（6）额定转速。

指电动机在额定电压、额定频率和额定负载下运行时，转子每分钟的转数，单位为r/min。

其值略低于同步转速。

（7）接法。

指电动机在额定电压下定子绕组的接线方式。

一般有星形和三角形两种接法.星形接线时，绕组所能承受的电压是三角形接线时的1/√3，因此必须按铭牌规定的接线方式接线。

否则，电动机将烧毁。

（8）绝缘等级。

根据绕组所用的绝缘材料，按照它的允许耐热程度规定的等级。

三相异步电动机铭牌上标注数据含义 - 电
动机
三相异步电动机铭牌上标注的主要额定数据及其意义说明如下： (1)额定功率PN。

在额定负载下，电动机转轴输出的机械功率，单位为kW。

(2)额定电压UN。

在额定负载下，定子绕组端应加的线电压值。

通常在铭牌上标有两种电压值，例如：220V/380V，这就是定子绕组接受三角形或星形联结的线电压值。

(3)额定电流IN。

在额定负载的状况下，电动机定子的线电流值。

通常在铭牌上对应于定子绕组的不同接法，也标出两种线电流值。

(4)额定转速nN。

额定转速指的是：额定负载时的电动机转速，其单位为r／min。

(5)额定功率因数cosφ。

额定功率因数是指：电动机在额定负载时，定子相电压和相电流之间的相位角。

(6)对于绕线式电动机来说，其铭牌上还标明有转子绕组的开路电压和转子额定电流，定子绕组的连接方法等。

(7)其他方面。

此外，电动机的铭牌上还标明白连接方式（三角形联结还是星形联结）、防护等级、电动机工作频率、电动机的本身质量、电动机的型号、标准编号（出厂编号）、工作制、制造厂的厂名，出厂时的年月，以及其他数字及字母代号等。

要正确使用电动机，必需要看懂铭牌，正确识别电动机铭牌上的数据，会给安装和修理电动机带来很大的便利。

1。

三相异步电动机铭牌的含义三相异步电动机的铭牌一般形式如下图所示。

现将铭牌的含义简单描述：1、型号：Y112M-4中“Y”表示Y系列鼠笼式异步电动机（YR表示绕线式异步电动机），“112”表示电机的中心高为112mm，“M”表示中机座（L表示长机座，S表示短机座），“4”表示4极电机。

有些电动机型号在机座代号后面还有一位数字，代表铁心号，如Y132S2-2型号中S后面的“2”表示2号铁心长（1为1号铁心长）。

2、额定功率：电动机在额定状态下运行时，其轴上所能输出的机械功率称为额定功率。

3、额定速度：在额定状态下运行时的转速称为额定转速。

4、额定电压：额定电压是电动机在额定运行状态下，电动机定子绕组上应加的线电压值。

Y系列电动机的额定电压都是380V。

凡功率小于3KW的电机，其定子绕组均为星型联接，4KW以上都是三角形联接。

5、额定电流：电动机加以额定电压，在其轴上输出额定功率时，定子从电源取用的线电流值称为额定电流。

6、防护等级：指防止人体接触电机转动部分、电机内带电体和防止固体异物进入电机内的防护等级。

防护标志IP44含义：IP——特征字母，为“国际防护”的缩写；44——4级防固体（防止大于1mm固体进入电机）；4级防水（任何方向溅水应无害影响）。

7、LW值：LW值指电动机的总噪声等级。

LW值越小表示电动机运行的噪声越低。

噪声单位为dB。

8、工作制：指电动机的运行方式。

一般分为“连续”（代号为S1）、“短时”（代号为S2）、“断续”（代号为S3）9、额定频率：电动机在额定运行状态下，定子绕组所接电源的频率，叫额定频率。

我国规定的额定频率为50HZ10、接法：表示电动机在额定电压下，定子绕组的连接方式（星型联接和三角形联接）。

当电压不变时，如将星型联接接为三角形联接，线圈的电压为原线圈的，这样电机线圈的电流过大而发热。

如果把三角形联接的电机改为星型联接，电机线圈的电压为愿线圈的1/，电动机的输出功率就会降低。
