高速公路隧道浅埋段地表深层注浆施工技术
隧道施工是高速公路建设中非常重要的一环，隧道施工的质量和安全对保障道路运行
的顺畅起着至关重要的作用。
在高速公路隧道的施工中，地表深层注浆技术是一项常用的
施工技术，其可以提高隧道施工的质量和安全性。
地表深层注浆技术是指将固体颗粒和水泥等成分的混合物注入隧道埋深部位，以加固
和加紧周围围岩的技术方法。
地表深层注浆技术主要包括孔隙注浆和压浆两种方法。
孔隙注浆是通过在钻孔的基础上，注入固体颗粒和水泥等混合物，填充空隙并形成固
体体，以增加围岩的抗压强度和稳定性。
孔隙注浆的施工过程包括钻孔、注浆、注气、增压、固化等多个步骤。
孔隙注浆的关键是控制注浆的压力和流量，以确保注浆固化的效果。
还需要考虑注浆混合物的配制比例和施工工艺，以确保注浆能够填充到达周边围岩的空隙中，从而提高围岩的整体强度和稳定性。
1. 提高围岩的稳定性：地表深层注浆技术能够填充隧道周边围岩的空隙，形成固体体，从而提高围岩的整体强度和稳定性，减少围岩的变形和塌陷的风险。
2. 加快施工速度：地表深层注浆技术能够快速填充空隙并形成固体体，从而加快施
工速度，节约施工时间。
3. 减少地表沉降：地表深层注浆技术不仅可以加固围岩，还可以填补地下空腔，减
少地层的沉降，降低对地表建筑物的影响。
4. 提高施工质量：地表深层注浆技术能够有效控制施工参数和施工工艺，保证注浆
固化的效果，提高施工质量。
在实际应用中，地表深层注浆技术需要根据隧道的具体情况和围岩的性质进行合理的
设计和施工。
还需要进行监测和评估，以确保注浆效果的达到预期。
高速公路隧道浅埋段地表深层注浆施工技术高速公路隧道浅埋段地表深层注浆施工技术是指在高速公路隧道浅埋段地表层进行深层注浆施工的一种技术。
该技术主要用于解决隧道建设过程中地质条件复杂、地下水位高、软弱地层厚等问题，以提高隧道的抗渗性和稳定性。
该技术的施工步骤主要包括以下几个方面：1. 地质勘探：在施工前对隧道区域进行细致的地质勘探，了解地质结构、地下水位等情况，确定注浆施工的具体方案。
2. 注浆孔钻探：根据设计要求，在地表层进行注浆孔的钻探，孔的深度一般为10-20米，直径为150-250毫米。
3. 注浆材料准备：根据设计要求，将适当比例的水泥、混凝土等材料与适量的水混合，制备成注浆材料。
4. 注浆施工：将注浆管插入注浆孔中，通过注浆设备将注浆材料注入地下，一般按照从下往上逐层注浆的方式进行施工。
注浆时需要保持管内压力，确保注浆材料能够充分渗透到软弱地层中。
5. 测量和监测：在注浆施工过程中，对施工点周围的地下水位、地层沉降等进行测量和监测，及时调整施工参数，确保注浆效果。
6. 完工验收：施工完成后，进行验收，测量注浆深度和压力等参数，评估注浆效果。
1. 提高地下水位高、软弱地层厚等问题，有效减少了隧道建设中的渗水和滑裂等地质灾害风险，提高了隧道的稳定性和安全性。
2. 该技术适用范围广，可以应用于各种地质条件下的隧道建设，可有效解决不同地区的地质问题。
3. 施工简便，操作方便，不需要大量的施工设备和人力物力投入，节省了施工成本和时间。
4. 注浆材料可以根据实际情况进行调整和优化，以达到最佳注浆效果。
高速公路隧道浅埋段地表深层注浆施工技术是一种有效解决隧道建设中地质灾害风险的技术，具有广泛应用和经济效益的特点。
在实际工程中，可以根据不同的地质条件和设计要求，灵活选择注浆方案，从而取得良好的施工效果。
富水岩溶隧道注浆堵水技术探讨摘要：本文主要针对富水岩溶隧道注浆堵水的技术展开了探讨，通过结合具体的工程实例，对注浆材料的选择作了详细的说明，并为注浆施工作了系统的阐述和给出了一些相关的措施，以期能为有关方面的需要提供参考借鉴。
关键词：隧道工程；富水岩溶；注浆堵水引言在富水岩溶地区进行隧道施工，具有着极大的难度和挑战性，但是随着建设技术的发展，特别是注浆堵水技术的应用，使得我国在富水岩溶地区修建隧道越来越普遍。
然而在实际施工中，注浆堵水的施工技术还未完全应用成熟，还需要相关的工作者不断探索，以寻求更佳的富水岩溶隧道建设的施工技术。
1 工程概况1.1 地质特征隧道左右线采用分离式双洞单向3车道，中线间距为20m，为大断面小净距隧道。
1.2 涌水情况隧道右洞开挖掘进至K5+381时，开始出现涌水，涌水纵断面如图1所示，在掌子面前方钻孔进行超前地质预报，随着钻孔加深涌水量越来越大，至15m时由于水量太大，无法继续施作钻孔，隧道掌子面全断面水流量约为920m3/h，单孔动水压力0.03～0.061MPa，水温37℃，涌水压力较小，水温较高。
经过6d洞内、外水量监测，洞内水流量没有明显减小趋势，洞外泉眼、水库、居民饮水点、水塘等主要水文监控点水位没有明显下降，水温保持在37℃。
利用地质雷达对掌子面进行探测，探测结果表明前方围岩为岩溶角砾岩，较破碎，裂隙发育，整体性较差，围岩含水丰富。
通过水文地质分析和现场涌水揭露，认为涌水主要来源于岩溶角砾岩及与其存在联通关系的灰岩岩溶管道，且属深部岩溶管道涌水。
图1 涌水段纵断面2 注浆材料选择注浆材料的选取应根据堵水要求、加固要求，是否作为永久性支护结构，以及注浆材料浆液的可注性、可控性、环保性、经济性等方面综合考虑进行选择。
2.1 注浆材料及配合比的确定根据隧道的水文地质条件，选择普通硅酸盐水泥及38～42°Be、模数3.1～3.4的水玻璃作为主要注浆材料。
浅谈穿越富水砂卵层的浅埋暗挖隧道地下水治理施工技术研究摘要：西安地铁5号线西安东站站（5、21号线）项目后配线区间暗挖隧道拱顶穿越富水砂卵层，存在围岩易塌落、隧道底部起鼓和涌水涌砂、拱顶上方土体沉降坍塌，影响道路和民房安全等施工风险，并且不易钻孔注浆，工效较低。
针对以上问题，改进了小导管设计参数和注浆参数，止水效果较好。
文章介绍了注浆参数优化等，提出了地下水治理的方法。
关键词：地铁隧道、砂卵层、地层注浆加固、浅埋暗挖法施工技术1.工程背景1.1工程概况西安东站~终点区间为西安东站站后配线区间，区间下穿霸临公路、神鹿坊村。
区间起讫里程为YDK47+135.152～YDK47+313.824，区间线路总长178.672m。
区间平面为直线段，采用双侧壁导坑法施工。
暗挖隧道断面尺寸为13.4*11.493m （宽*高），初支厚度350mm，二衬厚度700mm。
1.2工程特征根据地质详细勘察报告，后配线区间隧道开挖施工的地层主要为中砂（1.10~1.10m厚）、粗砂层（2.80~2.80m厚）、砂卵层（1.20~5.00m厚）、粉质黏土层（15.80~23.1m厚）。
根据实际施工情况，隧道拱顶部位开挖时出现砂卵层，卵石一般粒径20~50mm，最大粒径200mm，卵石空隙较大，富含第四系孔隙潜水。
1.3 工程风险（1）隧道结构开挖主要位于粉质黏土层，拱顶为2~5m砂卵层，结构位于水位线以下。
断面开挖高度尺寸为13.4×11.49m，采用双侧壁导坑法施工，大断面开挖自身风险大。
后配线区间暗挖进洞时，暗挖断面13.4m*11.49m，竖井及泄压井马头门破除期间容易发生掌子面失稳风险。
洞身黄土地质遇水软化，失稳坍塌。
（2）施工竖井以南下穿灞临公路，与隧道垂直距离15.7m，隧道全断面位于砂岩地层中，一旦施工不当，可能对路基造成影响，导致路面沉降开裂、坍塌，将会造成极大影响。
（3）隧道南部端头下穿神鹿坊村部分民房，浅基础，基础埋深约0.5~1m，区间隧道侧穿，竖向距离约15.7m。

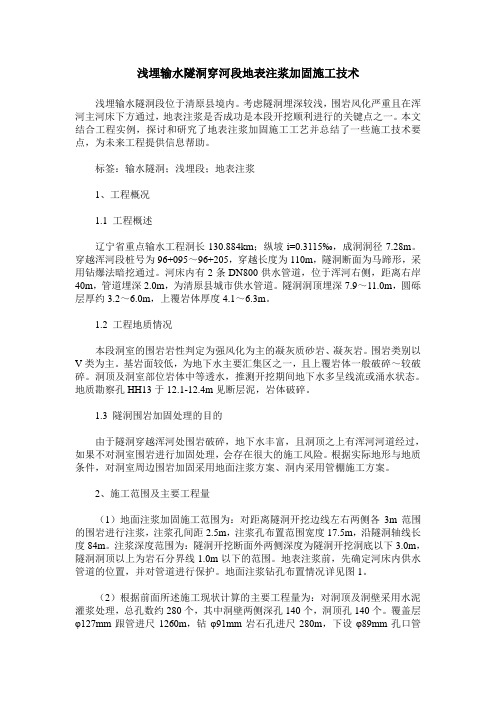

浅埋输水隧洞穿河段地表注浆加固施工技术浅埋输水隧洞段位于清原县境内。
考虑隧洞埋深较浅，围岩风化严重且在浑河主河床下方通过，地表注浆是否成功是本段开挖顺利进行的关键点之一。
本文结合工程实例，探讨和研究了地表注浆加固施工工艺并总结了一些施工技术要点，为未来工程提供信息帮助。
标签：输水隧洞；浅埋段；地表注浆1、工程概况1.1 工程概述辽宁省重点输水工程洞长130.884km；纵坡i=0.3115‰，成洞洞径7.28m。
穿越浑河段桩号为96+095～96+205，穿越长度为110m，隧洞断面为马蹄形，采用钻爆法暗挖通过。
河床内有2条DN800供水管道，位于浑河右侧，距离右岸40m，管道埋深2.0m，为清原县城市供水管道。
隧洞洞顶埋深7.9～11.0m，圆砾层厚约3.2～6.0m，上覆岩体厚度4.1～6.3m。
1.2 工程地质情况本段洞室的围岩岩性判定为强风化为主的凝灰质砂岩、凝灰岩。
围岩类别以V类为主。
基岩面较低，为地下水主要汇集区之一，且上覆岩体一般破碎～较破碎。
洞顶及洞室部位岩体中等透水，推测开挖期间地下水多呈线流或涌水状态。
地质勘察孔HH13于12.1-12.4m见断层泥，岩体破碎。
1.3 隧洞围岩加固处理的目的由于隧洞穿越浑河处围岩破碎，地下水丰富，且洞顶之上有浑河河道经过，如果不对洞室围岩进行加固处理，会存在很大的施工风险。
根据实际地形与地质条件，对洞室周边围岩加固采用地面注浆方案、洞内采用管棚施工方案。
2、施工范围及主要工程量（1）地面注浆加固施工范围为：对距离隧洞开挖边线左右两侧各3m范围的围岩进行注浆，注浆孔间距2.5m，注浆孔布置范围宽度17.5m，沿隧洞轴线长度84m。
注浆深度范围为：隧洞开挖断面外两侧深度为隧洞开挖洞底以下3.0m，隧洞洞顶以上为岩石分界线1.0m以下的范围。
地表注浆前，先确定河床内供水管道的位置，并对管道进行保护。
地面注浆钻孔布置情况详见图1。
（2）根据前面所述施工现状计算的主要工程量为：对洞顶及洞壁采用水泥灌浆处理，总孔数约280个，其中洞壁两侧深孔140个，洞顶孔140个。
高速公路隧道浅埋段地表深层注浆施工技术在面对软弱地层时，基于地表注浆施工技术可以有效到的改善这一问题，有助于高速公路隧道工程的顺利开展，围岩的结构状态得到了优化。
在此背景下，为了进一步深化深层注浆施工技术的应用水平，本文则依托于实际案例对其展开了探讨。
1.工程概况本文以广东潮汕环线高速公路工程为背景，围绕第5标段展开探讨，项目总长度为7.04km。
施工区域内有一个浅埋段，位于垃圾填埋场回填工程挖深最低处，最浅处埋深约11m，基于CRD法进行开挖作业，形成的断面宽度与高度分别为14.86m以及12.74m，经勘察后得知，不同深度的地质构成存在差异，主要由粉质黏土、强风化粗砂岩等。
此外，地表植被以松树以及灌木为主。
注浆施工是极为重要的环节，具体流程如图1所示。
2.注浆施工技术准备2.1 注浆材料施工区域内的地质条件较为复杂，对注浆材料提出了较高的要求，需要以多种注浆材料构成的体系为宜。
超细水泥具有高度的扩散性，双液浆可以缩短凝固时间、普通水泥对于成本的要求低，此外还是用到了TGRM浆，其强度较为良好，基于上述材料构成的组合体系能够达到工程所提出的强度加固要求。
