有一定的挡渣作用;
当砂箱高度低、压头不够时,又可用以增加金 属液的静压头。
二、浇口杯中的流动
浇口杯分类:漏斗形浇口杯、池盆形浇口杯
漏斗形浇口杯
特点:结构简单,制作方便,容积小,消耗金属液少; 只能用来接纳和缓冲浇注的金属流股,挡渣能力小;
应用:主要用在小型铸铁件及铸钢件,广泛用于机器造 型。
湿型砂强度低,必要时可在直浇道底放一干芯片(或耐火 砖片)以承受金属液的冲击。
四、横浇道中的流动
横浇道:将金属液从直浇道导入内浇道的水平孔道
1、横浇道的作用 连接直浇道与内浇道 平稳而均匀的向内浇道分配洁净金属 储留最初浇入的含气和渣污的低温金属液并档渣 使金属液流平稳和减少产生氧化夹渣物。

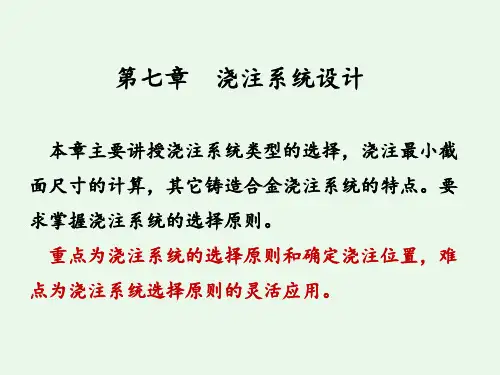

第七章 浇注系统设计
本章主要讲授浇注系统类型的选择,浇注最小截 面尺寸的计算,其它铸造合金浇注系统的特点。要 求掌握浇注系统的选择原则。
重点为浇注系统的选择原则和确定浇注位置,难 点为浇注系统选择原则的灵活应用。
概述
浇注系统:铸型中液态金属流入型腔的通道之总称
组成:浇口杯、直浇道、直浇道窝、横浇道、内浇道
直浇道窝的作用
② 改善内浇道的流量分布:例如在S直:S横: 2S内= 1 : 2.5 : 5的实验条件下,无直浇道窝时,两 相等截面的内浇道的流量分配为:31.5%(近直浇 道者)和68.5%(远者);有直浇道窝时的流量分 配为: 40.5%(近直浇道者)和59.5%(远者)。
直浇道窝的作用
③ 减小直-横浇道拐弯处的局部阻力系数和水力 压头损失。
影响水平旋涡的因素
浇口杯中金属流股的水平分速度越大,越容易形成水 平旋涡。而水平分速度的大小又与以下因素有关:
a 浇口杯内液面的深度:液面深度超过直浇道上端直
