气镇阀的工作原理

真空泵里的气镇阀的作用油封机械真空泵的压缩室上面钻开一个小孔，并安装上调节阀，当打开调节阀并调节进气量，转子转到某一个位置时，空气就会通过这个小孔进入到压缩室以此来减小压缩比，这样就可以使大部分的蒸汽不致凝结而和进入的气体油封机械真空泵的压缩室上面钻开一个小孔，并安装上调节阀，当打开调节阀并调节进气量，转子转到某一个位置时，空气就会通过这个小孔进入到压缩室以此来减小压缩比，这样就可以使大部分的蒸汽不致凝结而和进入的气体一起被排除在泵外。

而起此作用的那个阀门就称为气镇阀。

气镇阀的英文名叫：Gasballast Valve气镇阀能加速抽出蒸汽而不致于污染油质。

如果真空泵只抽出永久性气体时，气体不因压力的增加而液化，则无所谓泵油的劣化。

但是如果要用这个泵来做真空干燥或抽出潮湿空气，那么气体中不但有永久性气体而且还会有水蒸汽，如果用不带气镇阀的泵来抽出这部分水蒸气时，蒸汽将会因液化而溶解在油里，油的真空性质就会劣化，从而降低了泵的抽气速度和真空度。

采购前阀门选型的步骤和依据：在流体管道系统中，阀门是控制元件，其主要作用是隔离设备和管道系统、调节流量、防止回流、调节和排泄压力。

由于管道系统选择最适合的阀门显得非常重要，所以，了解阀门的特性及选择阀门的步骤和依据也变得至关重要起来。

阀门行业到目前为止，已能生产种类齐全的闸阀、截止阀、节流阀、旋塞阀、球阀、电动阀、隔膜阀、止回阀、安全阀、减压阀、蒸汽疏水阀和紧急切断阀等12大类、3000多个型号、4000多个规格的阀门产品；最高工作压力为600MPa，最大公称通径达5350mm，最高工作温度为1200℃，最低工作温度为-196℃，适用介质为水、蒸汽、油品、天然气、强腐蚀性介质（如浓硝酸、中浓度硫酸等）、易燃介质（如笨、乙烯等）、有毒介质（如硫化氢）、易爆介质及带放射性介质（金属钠、-回路纯水等）。

阀门承压件材质铸铜、铸铁、球墨铸铁、高硅铸铁、铸钢、锻钢、高、低合金钢、不锈耐酸钢、哈氏合金、因科镍尔、蒙乃尔合金、双相不锈钢、钛合金等。

气控阀工作原理
气控阀是一种用于控制气体流动的设备，其工作原理主要包括以下几个方面：
1. 气控阀的控制机构：气控阀通常由一个活塞或隔膜控制，通过控制活塞或隔膜的运动来调节气体流动。

2. 电磁铁或气袋驱动：气控阀的控制机构通常由一个电磁铁或气袋驱动。

当电磁铁通电或气袋加压时，会产生一个推动力，使活塞或隔膜向一个特定的方向运动。

3. 二通或三通结构：气控阀通常具有二通或三通结构。

二通气控阀具有一个进气口和一个出气口，通过控制进气和出气的通道，来控制气体的流动。

三通气控阀则具有一个进气口和两个出气口，可以用于控制气体的分流、合流等。

4. 控制信号：气控阀通常通过一个控制信号来控制其工作。

这个控制信号可以是一个电压、电流或气压等，通过控制信号的变化，可以改变电磁铁或气袋的状态，从而控制气控阀的开启程度。

总之，气控阀通过控制机构和控制信号，调节气体的流量和方向，从而实现对气体流动的控制。

这种工作原理使得气控阀在自动化控制系统中起到重要的作用。

书山有路勤为径，学海无涯苦作舟
气镇的结构与工作原理
为了从真空系统或真空容器中抽除可凝性气体，油封式机械泵普遍设有气镇装置，气镇法可以有效地防止可凝性气体凝结。

该方法是在被抽气体被压缩过程中将经过控制的永久性气体(通常为室温干燥空气)由气镇孔掺入其中，使可凝性气体分压达到泵温时的饱和蒸汽压之前，压缩气体的压力已达到排气压力，排气阀打开，将可凝性气体同永久性气体一同排出。

本文就详细讲解了气镇的结构以及工作原理。

由于大气中都含有一定量的水蒸气，因此泵工作时所抽除的气体多是某些可凝性气体和永久性气体的混合物。

这种混合气体在泵内被压缩排气的过程中，假如可凝性气体的分压力超过了泵温下的饱和蒸气压，那么它们就会凝结并与真空泵油混合，随油一起循环。

当它们返回到高真空端时又重新蒸发变成蒸汽。

随着泵的运转，凝结物不断增加，使泵的极限真空度和抽速降低。

当抽除的气体中湿度较大时，泵油的污染更加严重，使泵的密封、润滑和冷却性能变差，以至于经常更换新油。

气镇阀(掺气阀)是由节流阀和逆止阀两部分成，其结构如气镇法是防止蒸汽凝结从而避免油污染的有效方法。

这种方法是将室温干燥的空气经气镇孔进入泵的压缩腔中与被抽气体相混合。

当把这种混合气体压缩到排气压力时，由于掺气作用使得其中的蒸汽分压能保持在泵温状态的饱和蒸气压以下，因而蒸汽不会凝结而与其它气体一起被排至泵外。

被抽气体中蒸汽的含量越多，掺入的干燥气体量就需越多。

采取气镇方法，虽然达到了排除蒸气的目的，但由于掺气增加了大气漏入到吸气端的可能性，因此对泵的抽速与极限真空度都有影响。

泵在掺气过程。

LNG加气站阀门原理及维护LNG（液化天然气）加气站的阀门是起到控制和调节介质流量的作用，保证加气站的正常运行。

本文将详细介绍LNG加气站阀门的工作原理及维护。

一、LNG加气站阀门的工作原理1.球阀：球阀是一种通过旋转阀体来控制介质流通的阀门。

在LNG加气站中，球阀常用于主管线上的截断、调节和控制流量等场合。

当阀体旋转到与流道对齐时，介质可以流通；当阀体旋转90度时，阀体与流道垂直，阻止介质流通。

球阀具有结构简单、操作方便、密封可靠等优点。

2.闸阀：闸阀是通过上下移动闸板来控制介质流通的阀门。

闸阀常用于对LNG加气站系统的主管线进行截断。

闸阀的特点是密封好、流阻小，但操作力大，开关时间长。

3.蝶阀：蝶阀是通过旋转阀体来控制介质流通的阀门。

在LNG加气站中，蝶阀常用于气体和液体流动的调节和控制。

蝶阀具有结构简单、操作方便、密封可靠、流阻小等优点。

二、LNG加气站阀门的维护1.定期检查：对LNG加气站的阀门进行定期检查，检查阀门是否存在泄漏、磨损等问题，及时进行维修或更换。

2.清洗阀门：定期清洗阀门，清除阀门内部的污物和沉积物，保证阀门的正常运行。

3.润滑阀门：定期对阀门进行润滑，保证阀门的灵活性和密封性。

4.防止冻结：LNG加气站工作环境通常会存在低温，容易导致阀门冻结。

为了防止阀门冻结，可以在阀门上加装保温材料，并且定期检查和修复阀门的绝热层。

5.检查电气连接：定期检查阀门的电气连接是否良好，防止电气故障影响阀门的正常工作。

6.防止过载：LNG加气站阀门在工作中可能会面临过载的情况，为了防止阀门受到过载损坏，可以增加支撑结构或者采取其它防止过载的措施。

7.停电维护：在进行阀门维护时，需要断开电源，防止因误操作导致电气伤害。

8.备用阀门：在LNG加气站中，应保证有备用的阀门，以备阀门故障时及时更换，保证加气站的正常运行。

本文详细介绍了LNG加气站阀门的工作原理及维护。

通过定期检查、清洗阀门、润滑阀门、防止冻结、检查电气连接、防止过载等措施，可以保证LNG加气站阀门的正常运行，提高加气站的工作效率和安全性。

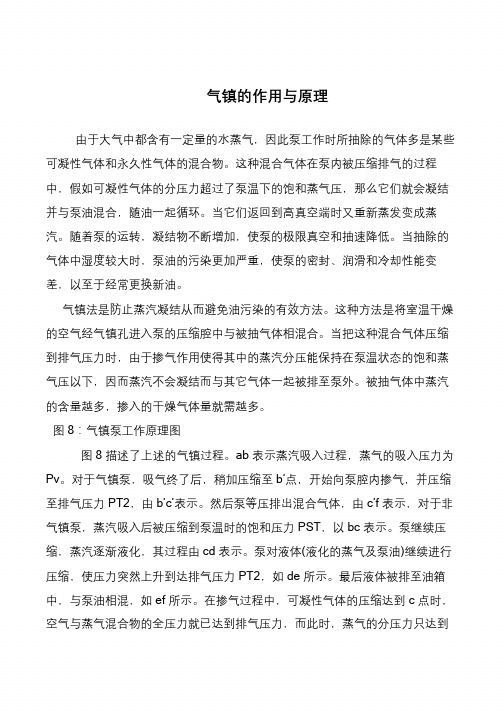

书山有路勤为径，学海无涯苦作舟气镇的作用与原理由于大气中都含有一定量的水蒸气，因此泵工作时所抽除的气体多是某些可凝性气体和永久性气体的混合物。

这种混合气体在泵内被压缩排气的过程中，假如可凝性气体的分压力超过了泵温下的饱和蒸气压，那么它们就会凝结并与泵油混合，随油一起循环。

当它们返回到高真空端时又重新蒸发变成蒸汽。

随着泵的运转，凝结物不断增加，使泵的极限真空和抽速降低。

当抽除的气体中湿度较大时，泵油的污染更加严重，使泵的密封、润滑和冷却性能变差，以至于经常更换新油。

气镇法是防止蒸汽凝结从而避免油污染的有效方法。

这种方法是将室温干燥的空气经气镇孔进入泵的压缩腔中与被抽气体相混合。

当把这种混合气体压缩到排气压力时，由于掺气作用使得其中的蒸汽分压能保持在泵温状态的饱和蒸气压以下，因而蒸汽不会凝结而与其它气体一起被排至泵外。

被抽气体中蒸汽的含量越多，掺入的干燥气体量就需越多。

图8：气镇泵工作原理图图8 描述了上述的气镇过程。

ab 表示蒸汽吸入过程，蒸气的吸入压力为Pv。

对于气镇泵，吸气终了后，稍加压缩至b’点，开始向泵腔内掺气，并压缩至排气压力PT2，由b’c’表示。

然后泵等压排出混合气体，由c’f表示，对于非气镇泵，蒸汽吸入后被压缩到泵温时的饱和压力PST，以bc 表示。

泵继续压缩，蒸汽逐渐液化，其过程由cd 表示。

泵对液体(液化的蒸气及泵油)继续进行压缩，使压力突然上升到达排气压力PT2，如de 所示。

最后液体被排至油箱中，与泵油相混，如ef 所示。

在掺气过程中，可凝性气体的压缩达到c 点时，空气与蒸气混合物的全压力就已达到排气压力，而此时，蒸气的分压力只达到。

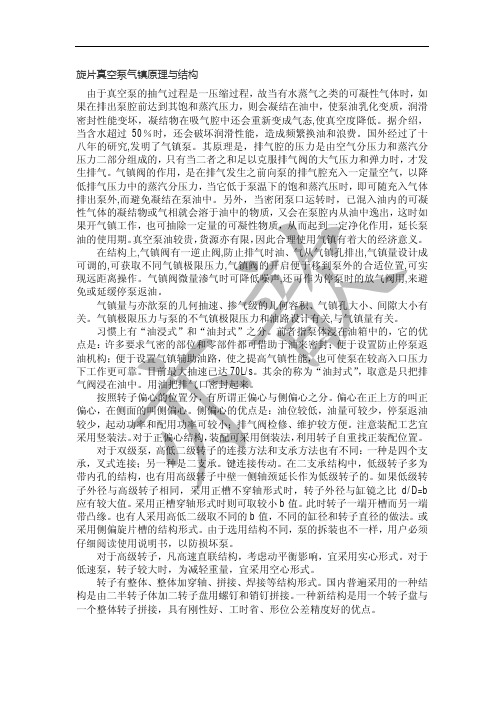

旋片真空泵气镇原理与结构由于真空泵的抽气过程是一压缩过程，故当有水蒸气之类的可凝性气体时，如果在排出泵腔前达到其饱和蒸汽压力，则会凝结在油中，使泵油乳化变质，润滑密封性能变坏，凝结物在吸气腔中还会重新变成气态,使真空度降低。

据介绍，当含水超过50％时，还会破坏润滑性能，造成频繁换油和浪费。

国外经过了十八年的研究,发明了气镇泵。

其原理是，排气腔的压力是由空气分压力和蒸汽分压力二部分组成的，只有当二者之和足以克服排气阀的大气压力和弹力时，才发生排气。

气镇阀的作用，是在排气发生之前向泵的排气腔充入一定量空气，以降低排气压力中的蒸汽分压力，当它低于泵温下的饱和蒸汽压时，即可随充入气体排出泵外,而避免凝结在泵油中。

另外，当密闭泵口运转时，已混入油内的可凝性气体的凝结物或气相就会溶于油中的物质，又会在泵腔内从油中逸出，这时如果开气镇工作，也可抽除一定量的可凝性物质，从而起到一定净化作用，延长泵油的使用期。

真空泵油较贵，货源亦有限，因此合理使用气镇有着大的经济意义。

在结构上,气镇阀有一逆止阀,防止排气时油、气从气镇孔排出,气镇量设计成可调的,可获取不同气镇极限压力,气镇阀的开启便于移到泵外的合适位置,可实现远距离操作。

气镇阀微量渗气时可降低噪声,还可作为停泵时的放气阀用,来避免或延缓停泵返油。

气镇量与亦歆泵的几何抽速、掺气级的几何容积、气镇孔大小、间隙大小有关。

气镇极限压力与泵的不气镇极限压力和油路设计有关,与气镇量有关。

习惯上有“油浸式”和“油封式”之分。

前者指泵体浸在油箱中的，它的优点是：许多要求气密的部位和零部件都可借助于油来密封；便于设置防止停泵返油机构；便于设置气镇辅助油路，使之提高气镇性能，也可使泵在较高入口压力下工作更可靠。

目前最大抽速已达70L/s。

其余的称为“油封式”，取意是只把排气阀浸在油中。

用油把排气口密封起来。

按照转子偏心的位置分，有所谓正偏心与侧偏心之分。

偏心在正上方的叫正偏心，在侧面的叫侧偏心。

真空泵气镇阀的作用和原理是什么真空泵气压阀，也称为气镇阀，是用于真空满足系统要求的重要组成部分之一。

其主要作用是在真空系统中防止大气压力倒灌，并且保持真空度稳定，避免会出现真空系统泄漏的情况。

本文将从作用和原理两个方面来讲解真空泵气压阀的相关内容。

一、真空泵气压阀的作用正常工作状态下，真空泵气压阀一般不进行打开，而是作为阻止真空系统中的大气压力倒灌的保护装置。

当真空系统出现故障时，或者停机维修保养时，需要开启此气压阀进行保护。

其工作原理是利用活塞及其所带的弹簧，靠发出信号或自重作用，在气阀中的气路打开或关闭开口，从而达到控制阀门开关和保护真空度的功能。

当真空系统中需要被气体打入时，通过微动开关来控制活塞的行程，使其在系统容器里进行打开和关闭，从而达到保护真空度并控制系统中气压的目的。

真空泵气压阀的工作状态一般分为两种：关闭状态和开启状态。

在关闭状态下，其阻碍着气体通过阀门，保证了真空系统之间的沟通不会受到大气的干扰。

在开启状态下，真空泵气压阀允许气体从一个向另一个部分流动，以满足特定的需求。

二、真空泵气压阀的工作原理真空泵气压阀的工作原理主要基于气压传递的原理，主要包括两个关键因素：弹簧和活塞。

弹簧的功能是产生一个力，使压力阀的门保持关闭状态。

活塞的功能则是将门推开以允许气体流动，并通过调整活塞的位置来控制气体流量。

当阀门被关闭时，弹簧的力将排气喉口密封和阀门头部之间的间隙，造成系统内气体的阻塞，使气压传递不到被保护的连续的真空系统内，然后形成一个隔离的真空系统，从而达到保护真空度的目的。

而当需要将气体流入真空系统中时，通过调整活塞位置来控制气体流量，这样就能够在不破坏真空度的同时，满足一定的实验需求，起到保护系统、提高实验效率的作用。

总之，真空泵气压阀在真空系统的应用中，扮演着至关重要的角色。

只有正确的运用和保养这个设备，并熟悉其中的原理及工作手段，才能够有效地保护整个真空系统，使之达到更加稳定和优秀的性能。

气镇阀原理气镇阀是一种常用的阀门类型，它主要用于管道系统中，用于控制介质的流动。

气镇阀的工作原理是通过调节阀门的开度来控制介质的流量和压力。

气镇阀的主要部件包括阀体、阀盖、阀瓣、阀座、阀杆等。

当气镇阀处于关闭状态时，阀瓣与阀座紧密贴合，阻止介质流动。

当需要开启气镇阀时，通过旋转阀杆，使阀瓣与阀座分离，介质就可以顺畅地流动了。

气镇阀的开启和关闭是通过阀杆的旋转来实现的。

阀杆与阀瓣连接，当阀杆旋转时，阀瓣也会随之旋转。

当阀杆旋转到一定角度时，阀瓣与阀座分离，介质就可以流动了。

当需要关闭气镇阀时，只需要将阀杆旋转回原位，阀瓣就会与阀座贴合，阻止介质流动。

在气镇阀的工作过程中，阀瓣与阀座之间的间隙是非常关键的。

如果间隙过大，介质会泄漏，影响气镇阀的工作效果。

因此，在安装和维护气镇阀时，需要注意阀瓣与阀座之间的间隙，确保其密封性。

气镇阀的工作原理还与阀杆的设计有关。

阀杆通常是带有螺纹的杆状结构，通过旋转阀杆来控制阀瓣的开启和关闭。

阀杆的旋转可以通过手动操作或者电动装置来实现。

气镇阀的工作原理可以通过调节阀杆的旋转角度来控制介质的流量和压力。

通过旋转阀杆，可以改变阀瓣与阀座的间隙，从而调节介质的流动。

当阀杆旋转角度较小时，阀瓣与阀座的间隙较大，介质流量较大。

当阀杆旋转角度较大时，阀瓣与阀座的间隙较小，介质流量较小。

气镇阀是一种常用的阀门类型，其工作原理是通过调节阀杆的旋转角度来控制介质的流量和压力。

在实际应用中，需要注意阀瓣与阀座的密封性和阀杆的旋转角度，以确保气镇阀的正常工作。

通过合理的设计和维护，气镇阀可以在管道系统中发挥重要的控制作用。

真空泵气镇阀作用真空泵气镇阀作用什么是真空泵里的气镇阀？油封机械真空泵的压缩室上面钻开一个小孔，并安装上调节阀，当打开调节阀并调节进气量，转子转到某一个位置时，空气就会通过这个小孔进入到压缩室以此来减小压缩比，这样就可以使大部分的蒸汽不致凝结而和进入的气体一起被排除在泵外。

而起此作用的那个阀门就称为气镇阀。

气镇阀的英文名叫：Gasballas tValve气镇阀能加速抽出蒸汽而不致于污染油质。

如果真空泵只抽出永久性气体时，气体不因压力的增加而液化，则无所谓泵油的劣化。

但是如果要用这个泵来做真空干燥或抽出潮湿空气，那么气体中不但有永久性气体而且还会有水蒸汽，如果用不带气镇阀的泵来抽出这部分水蒸气时，蒸汽将会因液化而溶解在油里，油的真空性质就会劣化，从而降低了泵的抽气速度和真空度。

一、下面在对水蒸汽的压缩过程做进一步的说明：被泵抽除的水蒸汽，应该在压缩室内压缩，直到排气阀打开为止，如果假设泵内的温度是60℃，那么在这一温度下水的饱和蒸汽压就是20000帕，在压缩过程中的水蒸汽一旦达到上面讲的压力时，就会开始凝结成水，但是20000帕时还推不开排气阀，因为排气阀是通向大气还有排气阀的弹簧压住，也就是泵腔的内部压力要压缩到120000帕以上才能推开排气阀，水蒸汽压缩以后，到压缩末期已全部凝结为水，而混到真空泵油里头去。

为了满足抽出潮湿空气的要求，而不致于水蒸气污染油质。

所以，油封式真空泵要装有气镇装置。

它的原理就是在压缩过程中放入一定量的空气以提高混合气体的压力，混合气体的压力为空气的分压力和水蒸气的分压力之和，在蒸汽的分压力还没有达到真空泵温度下的饱和蒸汽压时，混合气体压力就已超过了排气阀的压力而打开排气阀，使蒸汽来不及在泵腔中液化就被排除在泵外。

二、爱德华真空泵气镇阀的具体工作过程：当气镇阀内部压力低于外部压力时，气镇阀打开，气体进入泵腔使泵腔内部可凝性气体分压力达到泵温时的饱和蒸气压之前，压缩气体的压力已达到排气压力，将可凝性气体排出；当气镇阀内部压力高于外部压力时，气镇阀关闭气镇阀另一作用就是恢复真空泵的极限压力。

气镇阀原理
一、气镇阀的结构
气镇阀一般由阀体、阀芯、弹簧、导向部件等几个主要部分组成。

阀体是气镇阀的外壳，用于连接管道和支撑其他零件；阀芯是气镇阀的关键部件，它通过上下移动来控制气体的流动；弹簧则起到稳定和控制阀芯运动的作用；导向部件用于引导气体流向和控制阀芯的运动方向。

二、气镇阀的工作原理
气镇阀的工作原理基于气体对阀芯上的压力差的控制。

当气镇阀处于关闭状态时，阀芯与阀座紧密贴合，阻止气体流动。

当需要开启气镇阀时，控制系统会向阀芯施加足够的压力，使阀芯克服弹簧的作用力，从而与阀座分离，打开阀门，允许气体流动。

当需要关闭气镇阀时，控制系统停止施加压力，弹簧的作用力使阀芯返回到关闭位置，阀门关闭，停止气体流动。

三、气镇阀的应用领域
气镇阀广泛应用于工业控制系统中，用于调节和控制各种流体介质的流量、压力和温度。

比如在石油化工行业，气镇阀常用于控制管道中的气体和液体流量，确保生产过程的稳定性和安全性。

在电力行业，气镇阀可用于控制锅炉中的水位和蒸汽流量，确保锅炉的正常运行。

此外，气镇阀还被广泛应用于食品、医药、冶金等行业，用于控制各种介质的流动和压力。

气镇阀通过控制气体的流动来实现对流体介质的调节和控制。

它的工作原理基于对阀芯上的压力差的控制，通过施加或停止施加压力来开启或关闭阀门。

气镇阀的结构简单，但在工业控制系统中起着重要的作用。

它广泛应用于各个领域，用于控制各种介质的流量、压力和温度。

对于保障生产过程的稳定性和安全性具有重要意义。
