桩基础课程设计预制桩

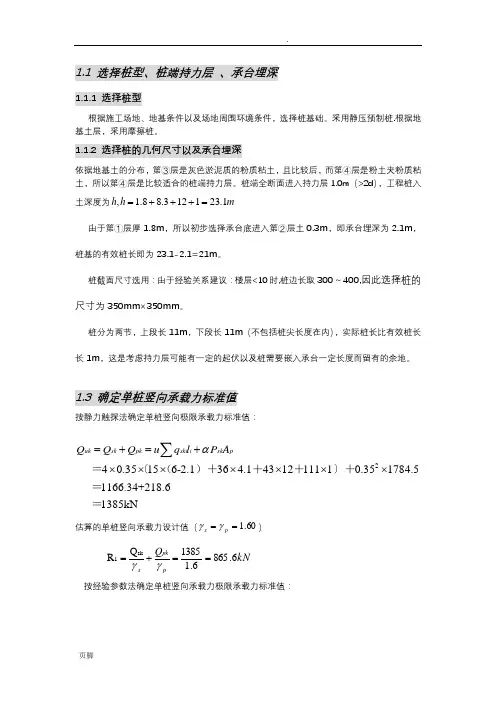

1.1 选择桩型、桩端持力层 、承台埋深1.1.1 选择桩型根据施工场地、地基条件以及场地周围环境条件，选择桩基础。

采用静压预制桩.根据地基土层，采用摩擦桩。

1.1.2 选择桩的几何尺寸以及承台埋深依据地基土的分布，第③层是灰色淤泥质的粉质粘土，且比较后，而第④层是粉土夹粉质粘土，所以第④层是比较适合的桩端持力层。

桩端全断面进入持力层1.0m （>2d ），工程桩入土深度为m h h 1.231123.88.1,=+++=由于第①层厚1.8m ，所以初步选择承台底进入第②层土0.3m ，即承台埋深为2.1m ，桩基的有效桩长即为23.1-2.1=21m 。

桩截面尺寸选用：由于经验关系建议：楼层<10时,桩边长取300～400,因此选择桩的尺寸为350mm ×350mm 。

桩分为两节，上段长11m ，下段长11m （不包括桩尖长度在内），实际桩长比有效桩长长1m ，这是考虑持力层可能有一定的起伏以及桩需要嵌入承台一定长度而留有的余地。

1.3 确定单桩竖向承载力标准值按静力触探法确定单桩竖向极限承载力标准值：2 40.35156-2.136 4.1431211110.351784.5 1166.34+218.6 1385kNuk sk pk ski i sk pQ Q Q u q l P A α=+=+⨯⨯⨯⨯⨯⨯⨯∑＝〔（）＋＋＋〕＋＝＝估算的单桩竖向承载力设计值（60.1==p s γγ） kN Q ppks6.8656.11385Q R sk1==+=γγ 按经验参数法确定单桩竖向承载力极限承载力标准值：240.35358+29125510.352200956.2269.5 1226kNuk sk pk Q Q Q =+⨯⨯⨯⨯⨯⨯⨯＝（＋）＋＝＋＝估算的单桩竖向承载力设计值（65.1==p s γγ）kN Q ppks74365.11226Q R sk2==+=γγ 由于R 1>R 2,所以最终按经验参数法计算单桩承载力设计值，即采用kN R R 7432==，初步确定桩数。

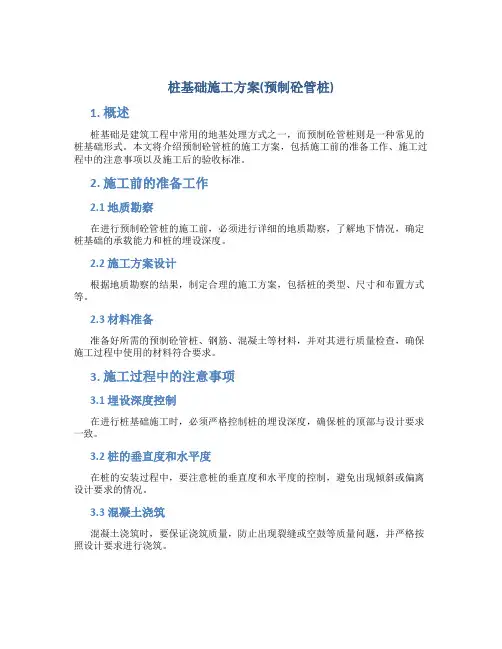

桩基础施工方案(预制砼管桩)1. 概述桩基础是建筑工程中常用的地基处理方式之一，而预制砼管桩则是一种常见的桩基础形式。

本文将介绍预制砼管桩的施工方案，包括施工前的准备工作、施工过程中的注意事项以及施工后的验收标准。

2. 施工前的准备工作2.1 地质勘察在进行预制砼管桩的施工前，必须进行详细的地质勘察，了解地下情况，确定桩基础的承载能力和桩的埋设深度。

2.2 施工方案设计根据地质勘察的结果，制定合理的施工方案，包括桩的类型、尺寸和布置方式等。

2.3 材料准备准备好所需的预制砼管桩、钢筋、混凝土等材料，并对其进行质量检查，确保施工过程中使用的材料符合要求。

3. 施工过程中的注意事项3.1 埋设深度控制在进行桩基础施工时，必须严格控制桩的埋设深度，确保桩的顶部与设计要求一致。

3.2 桩的垂直度和水平度在桩的安装过程中，要注意桩的垂直度和水平度的控制，避免出现倾斜或偏离设计要求的情况。

3.3 混凝土浇筑混凝土浇筑时，要保证浇筑质量，防止出现裂缝或空鼓等质量问题，并严格按照设计要求进行浇筑。

4. 施工后的验收标准4.1 外观质量验收对已完成的预制砼管桩进行外观质量验收，包括桩体表面是否平整、无明显的裂缝等。

4.2 抗压强度验收对预制砼管桩进行抗压强度测试，确保桩的抗压能力符合设计要求。

4.3 环境保护验收在桩基础施工完成后，要对施工现场进行环境保护验收，确保施工过程中对环境的影响得到有效控制。

结论预制砼管桩作为一种常见的桩基础形式，在施工时需要严格按照设计要求进行操作，确保施工质量和安全。

通过本文的介绍，相信读者对预制砼管桩的施工方案有了更加全面的了解，希望对相关工程人员在实际施工中有所帮助。

目录1 .设计资料 (1)1.1 建筑物上部荷载 (2)1.2 建筑物场地资料 (2)2 .选择桩型、桩端持力层、承台埋深 (3)2.1 选择桩型 (3)2.2 选择桩的几何尺寸以及承台埋深 (3)3 .确定单桩竖向承载力标准值 (4)3.1 确定单桩竖向承载力标准值 (4)4 .确定桩数和承台底面尺寸 (4)4.1 桩数确定 (4)4.2 承台平面尺寸确定 (4)4.3 群桩中单桩竖向承载力计算 (5)5 .桩身设计 (6)5.1 桩身强度验算 (6)6 .承台设计 (6)6.1 承台设计 (7)6.2 四桩承台设计 (7)6.3 抗冲切验算 (8)6.4 局部受压验算 (11)7 .参考文献 (12)1. 设计资料 1.1 建筑物上部荷载基础顶面竖向荷载设计值k N =1765.6kN ，弯矩设计值k x M ,=152.2kN ，ky M,=123.8kN1.2 建筑物场地资料拟建建筑物场地位于市区内，地势平坦,建筑物场地位于非地震区，不考虑地震影响。

地下水类型为潜水，地下水位离地表1.2米。

建筑地基的土层分布情况及各土层物理、力学指标见表1.1。

表1.1地基各土层物理、力学指标层次 土种类 层厚 )(kPa q a)(kPa q p1--1 杂填土 1.20 — — 1--2 粘土 0.90 10 — 2--1 淤质粘土 2.80 6 — 2--2 淤质粘土 9.80 10 — 2--3 淤质粘土 7.00 8 — 3--1 淤质粘土 3.20 10 — 4--1 粘土 5.10 13 — 5--1 粘土 5.20 32 2168 5--2粉质粘土8.202525882. 选择桩型、桩端持力层、承台埋深2.1 选择桩型根据施工场地、地基条件以及场地周围环境条件，选择桩基础。

采用预应力高强混凝土薄壁管桩，这样可以较好的保证桩身质量，并在较短的施工工期完成沉桩任务。

桩截面尺寸选用：D=400mm ，壁厚t=75mm。

一，设计资料1.1上部结构资料哈市近郊单层工业厂房，室内室外地面高差0.3m ，室外设计地面与天然地面一致，两跨，第一跨度为30m ，有两台50顿桥式吊车，另一跨跨度为24m ，有两台30顿桥式吊车，柱距为12m ，预制中柱截面600×1200mm2，作用于杯口顶面的荷载设计值为：,4.55,103.10,29902KN V m KN M KN F =⋅⨯==底层柱网平面布置及柱底荷载见设计任务书内附图。

1.2建筑物场地资料土层分布和物理力学性质如任务书内附表二，选择桩型，桩端持力层，承台埋深2.1选择桩型根据施工场地的地质条件，采用静压预制桩。

2.2选择桩的几何尺寸及承台埋深如图1所示，承台埋深2.3m ，桩长10m ，桩边长取400×400。

三，确定单桩极限承载力标准值本设计属于二级建筑桩基，根据土的物理指标与承载力参数之间的关系， 单桩竖向极限承载力标准值：26004.0)6.41004.536(4.0421⨯+⨯+⨯⨯⨯=+⋅=+=∑p pk i sik pk sk uk A q l q Q Q Q μ KN 04.14636.404.1047=+=估算单桩承载力设计值（65.1,65.1==p s γγ） KN Q Q R p pk s sk69.88665.104.1463==+=γγ 以此初步确定桩数四，确定桩数和承台底面尺寸4.1桩数及承台的确定荷载,4.55,103.10,29902KN V m KN M KN F =⋅⨯==初步估算桩数，柱子偏心受压考虑。

37.369.8862990==≥R F n （根）取4=n 柱距.2.13m d S a =≥承台底面尺寸3.0m ×2.4m ，边距3002002=d 满足要求。

五，确定复合桩基竖向承载力设计值该桩基属于非端承桩.3 n 按复合基桩计算竖向承载力设计值，采用群桩效应计算复合基桩承载力设计值5.1四桩承台力计算承台净面积：2256.64.044.20.3m A c =⨯-⨯=承台低地基极限阻力标准值，a ck kp q 160= a c ck ck kp n A q Q 4.262456.6160=⨯== a sk kp Q 04.1047=a sk kp Q 416= 分项系数70.1,65.1===c p s γγγ因为桩分布不规则，所以要对桩的距径进行修正，0.34.044.20.3886.0886.0=⨯⨯⨯==b n A d s c a 2.124.2==l B c 群桩效应系数查表得64.1,8.0==p s ηη 承台底土阻力群桩效应系数c e c e c c i c i cc A A A A ηηη+= 承台外正净面积：281.1)5.04.2()5.03(56.6m A e c =-⨯--=承台内正净面积：275.481.156.6m i A i c =-=查表得63.0,11.0==e c i c ηη 25.056.681.163.056.675.411.0=+=+=c e c e c c i c icc A A A A ηηη 则，复合桩基竖向承载力设计值R:KN Q Q Q R c ck c p pk p s sk s723.9597.14.26225.065.141664.165.104.10478.0=++=++=γηγηγη六，单桩设计吊运及吊运采用单点吊桩的强度进行桩身配筋计算，吊点位置在距桩顶，桩端平面处0.293L （L=10m ），起吊时桩身的最大正负弯矩：m kN q k kql M 8.42.1254.0,3.1,,0429.022max =⨯⨯===桩身采用c30混凝土，Ⅱ级钢，m kN kql M ⋅==8.260429.02max桩身截面有效高度：36.004.04.0=-=o h03615.02==o c s bh f M α 查表得9816.0=s γ 2253mm h f M A o y s s ==γ选用2Φ18（2253509mm A s >=）整个主筋为4Φ1821018mm A s =配筋率%6.0%636.0min =>=ρρ满足要求桩身强度：kN R KN A f A f s y c c 691.8866.2364)10183003604003.140.1(0.1)(=>=⨯+⨯⨯⨯=+ϕϕ满足要求七，桩顶作用验算7.1中心受压计算KN G F 6.32996.30929902015.24.20.32990=+=⨯⨯⨯+=+kN n G F N 9.82446.3299==+= kN R N o 69.8869.8249.8240.1=<=⨯=γ7.2偏心荷载计算KN KN M n G F N i6.5812.106875.0475.0103046.329)(22maxmin max =⨯⨯±=⨯±+=∑∑γγ 0,03.10642.112.1068min max >=≈=N KN R KN N o o γγ满足要求八，承台设计8.1承台尺寸柱插入深度1000mm ，柱底与杯底距50mm ，承台厚1450mm ，采用c30混凝土，钢筋采用二级钢，台底保护层厚100mm8.2冲切承载力验算承台底面在45°范围之内，可不进行冲切验算8.3 受弯计算由桩受力可知,2.1068max KN N =平均受力KN N 9.824= KN n G N N j 8.99046.3092.1068max max =-=-= KN n F n G N N j 5.74742990===-= 承台1-1截面处最大弯矩m KN y N M j ⋅=+⨯==64.792)24.02.0(6.19812max 22175)1001050(3009.0792640009.0mm h f M A o y s =-⨯⨯== 选配15Φ14221752308mm A s >=承台2-2截面处最大弯矩m KN y N M j ⋅=+⨯==64.792)24.02.0(6.19812max 选配15Φ14221752308mm A s >=8.4受剪承载力计算mm a y 200=，mm a x 200=，3.015.01350200<====o x y x h a λλ 取2.03.012.0,3.0=+==λβλ ○1KN h f f o y c 4.92661035.14.23.142.06=⨯⨯⨯⨯=β KN v o 4.92666.19818.99020.1<=⨯⨯=γ○2KN h f f o y c 115831035.133.142.06=⨯⨯⨯⨯=β KN v o 115836.19818.99020.1<=⨯⨯=γ。

桥梁基础桩基础课程设计一、课程目标知识目标：1. 学生能理解桥梁基础桩的基本概念、分类及在桥梁工程中的应用。

2. 学生能掌握基础桩的受力原理、设计要点及施工方法。

3. 学生能了解桥梁基础桩的检测与验收标准。

技能目标：1. 学生能运用基础桩知识，分析桥梁工程中基础桩的选择与应用。

2. 学生能运用所学原理，进行基础桩的简单设计和施工方案制定。

3. 学生能运用检测方法，评估桥梁基础桩的质量。

情感态度价值观目标：1. 学生培养对桥梁工程建设的兴趣，增强对国家基础建设的责任感和使命感。

2. 学生树立正确的工程质量观念，注重施工安全和环境保护。

3. 学生培养团队合作精神，学会在工程实践中相互协作、共同解决问题。

课程性质：本课程为工程专业实践课程，结合理论知识与实际应用，提高学生的工程实践能力。

学生特点：学生具备一定的桥梁工程知识基础，对桥梁基础桩有一定了解，但缺乏深入的认识和实际操作经验。

教学要求：通过本课程的学习，使学生能够掌握桥梁基础桩的知识，具备实际操作能力，培养解决实际问题的能力。

教学过程中注重理论与实践相结合，提高学生的综合素质。

课程目标分解为具体学习成果，以便于教学设计和评估。

二、教学内容1. 桥梁基础桩概述- 基础桩的定义、分类及功能- 桥梁基础桩的发展历程及现状2. 基础桩受力原理- 桩土相互作用原理- 桩基承载力的计算方法- 桩身强度及稳定性分析3. 桥梁基础桩设计- 设计原则与要求- 桩长、桩径、桩距的确定- 桩基施工图的绘制4. 桥梁基础桩施工技术- 施工准备与工艺流程- 钻孔灌注桩施工方法- 预制桩施工方法- 桩基施工质量控制措施5. 桥梁基础桩检测与验收- 检测方法与技术- 验收标准与程序- 桩基工程质量评定6. 案例分析与讨论- 现有桥梁基础桩工程案例介绍- 案例分析与问题讨论- 解决实际工程问题的方法与技巧教学内容根据课程目标进行科学性和系统性组织，结合教材相关章节进行详细讲解。

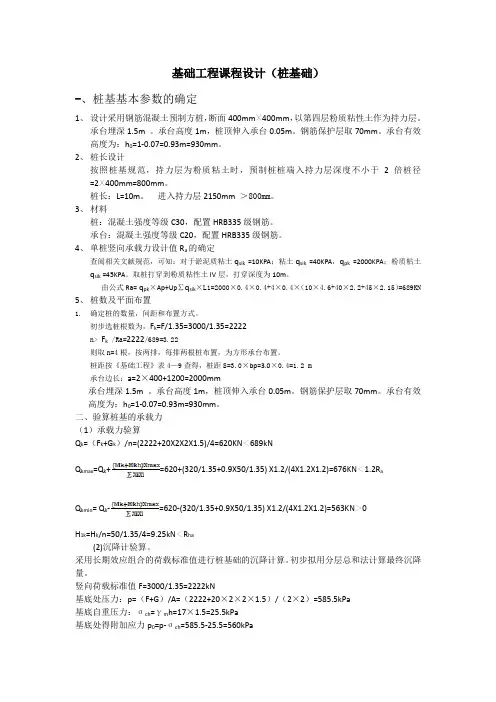

基础工程课程设计（桩基础）-、桩基基本参数的确定1、设计采用钢筋混凝土预制方桩，断面400mmΧ400mm，以第四层粉质粘性土作为持力层。

承台埋深1.5m 。

承台高度1m，桩顶伸入承台0.05m。

钢筋保护层取70mm。

承台有效高度为：h0=1-0.07=0.93m=930mm。

2、桩长设计按照桩基规范，持力层为粉质粘土时，预制桩桩端入持力层深度不小于2倍桩径=2Χ400mm=800mm。

桩长：L=10m。

进入持力层2150mm ＞800mm。

3、材料桩：混凝土强度等级C30，配置HRB335级钢筋。

承台：混凝土强度等级C20，配置HRB335级钢筋。

4、单桩竖向承载力设计值R a的确定查阅相关文献规范，可知：对于淤泥质粘土q sik=10KPA；粘土q sik=40KPA，q pk=2000KPA；粉质粘土q sik =45KPA。

取桩打穿到粉质粘性土IV层，打穿深度为10m。

由公式Ra= q pk×Ap+U p∑q sik×Li=2000×0.4×0.4+4×0.4×（10×4.6+40×2.2+45×2.15）=689KN 5、桩数及平面布置1.确定桩的数量，间距和布置方式。

初步选桩根数为，F k=F/1.35=3000/1.35=2222n> F k /Ra=2222/689=3.22则取n=4根，按两排，每排两根桩布置，为方形承台布置。

桩距按《基础工程》表4—9查得，桩距S=3.0×bp=3.0×0.4=1.2 m承台边长：a=2×400+1200=2000mm承台埋深1.5m 。

承台高度1m，桩顶伸入承台0.05m。

钢筋保护层取70mm。

承台有效高度为：h0=1-0.07=0.93m=930mm。

二、验算桩基的承载力（1）承载力验算Q k=（F k+G k）/n=(2222+20Χ2Χ2Χ1.5)/4=620KN<689kNQ kmax=Q k+=620+(320/1.35+0.9Χ50/1.35) Χ1.2/(4Χ1.2Χ1.2)=676KN<1.2R aQ kmin= Q k-=620-(320/1.35+0.9Χ50/1.35) Χ1.2/(4Χ1.2Χ1.2)=563KN>0H1k=H k/n=50/1.35/4=9.25kN<R ha(2)沉降计验算。

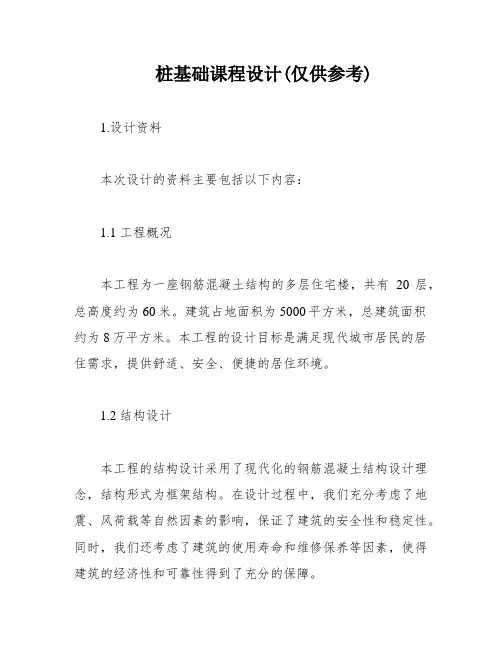

桩基础课程设计(仅供参考)1.设计资料本次设计的资料主要包括以下内容：1.1 工程概况本工程为一座钢筋混凝土结构的多层住宅楼，共有20层，总高度约为60米。

建筑占地面积为5000平方米，总建筑面积约为8万平方米。

本工程的设计目标是满足现代城市居民的居住需求，提供舒适、安全、便捷的居住环境。

1.2 结构设计本工程的结构设计采用了现代化的钢筋混凝土结构设计理念，结构形式为框架结构。

在设计过程中，我们充分考虑了地震、风荷载等自然因素的影响，保证了建筑的安全性和稳定性。

同时，我们还考虑了建筑的使用寿命和维修保养等因素，使得建筑的经济性和可靠性得到了充分的保障。

1.3 设备设计本工程的设备设计主要包括电气、水暖、通风、空调等方面。

在设计过程中，我们采用了现代化的设计理念和技术手段，使得建筑的设备系统能够满足居民的各种需求，同时又具有良好的节能环保性能。

1.4 施工方案本工程的施工方案主要包括施工组织设计、施工工艺流程设计、材料采购和管理等方面。

在设计过程中，我们充分考虑了施工过程中可能出现的各种问题和风险，制定了详细的施工方案，以保证工程的顺利进行和质量的保证。

1.5 质量控制本工程的质量控制主要包括材料质量控制、施工过程控制和验收检查等方面。

在设计过程中，我们制定了严格的质量控制标准和流程，对工程的每个环节进行了细致的监控和检查，以保证工程的质量达到预期的要求。

1.6 安全管理本工程的安全管理主要包括施工安全、工程质量安全和环境保护安全等方面。

在设计过程中，我们充分考虑了各种安全风险和可能出现的环境问题，制定了详细的安全管理措施和预案，以保证工程的安全和环保水平达到预期的要求。

1.1 上部结构资料1.2 建筑物场地资料在进行桩基础设计之前，需要收集上部结构和建筑物场地的相关资料。

2.选择桩型、桩端持力层、承台埋深2.1 选择桩型2.2 选择桩的几何尺寸以及承台埋深在选择桩型、桩的几何尺寸以及承台埋深时，需要考虑土壤的力学性质和桩基础的受力特点。

预制桩基础工程课程设计一、课程目标知识目标：1. 理解预制桩基础工程的基本概念，掌握其分类、构造及应用场景；2. 掌握预制桩的受力特点、桩基承载力的计算方法及影响因素；3. 了解预制桩施工工艺流程、施工质量控制要点及验收标准。

技能目标：1. 能够分析预制桩基础工程的案例，进行简单的桩基受力分析；2. 能够运用所学知识，解决实际工程中预制桩基础设计及施工问题；3. 能够通过查阅资料、开展实地调查等方式，了解预制桩基础工程的发展动态。

情感态度价值观目标：1. 培养学生对土木工程专业的热爱，增强对预制桩基础工程领域的学习兴趣；2. 培养学生的团队协作精神，提高沟通、交流能力；3. 增强学生的社会责任感，认识到预制桩基础工程在国民经济建设中的重要性。

本课程旨在通过理论教学与实践相结合的方式，使学生掌握预制桩基础工程的基本知识、技能，培养学生在实际工程中的应用能力，同时注重培养学生的专业兴趣和社会责任感。

针对高中年级学生的特点，课程内容将紧密结合教材，注重知识点的系统性和连贯性，以适应学生的认知水平和学习需求。

在教学过程中，教师应关注学生的个体差异，提供个性化指导，确保课程目标的达成。

二、教学内容1. 预制桩基础工程概述- 了解预制桩的定义、分类及构造- 掌握预制桩的应用场景及优缺点2. 预制桩受力特点及承载力计算- 学习预制桩的受力分析及桩基承载力计算方法- 分析影响预制桩承载力的因素3. 预制桩施工工艺及质量控制- 掌握预制桩施工工艺流程- 学习预制桩施工质量控制要点及验收标准4. 预制桩基础工程设计- 了解预制桩基础工程设计的基本原则和方法- 学习预制桩基础工程的案例分析5. 预制桩基础工程发展动态- 了解国内外预制桩基础工程的新技术、新工艺- 探讨预制桩基础工程的发展趋势教学内容依据教材章节进行组织，确保科学性和系统性。

在教学过程中，教师将根据课程目标和学生的实际情况，合理安排教学进度，注重理论与实践相结合。

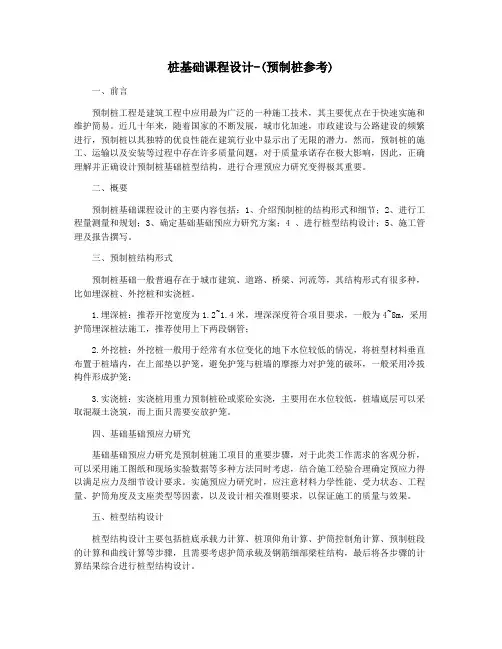

桩基础课程设计-(预制桩参考)一、前言预制桩工程是建筑工程中应用最为广泛的一种施工技术，其主要优点在于快速实施和维护简易。

近几十年来，随着国家的不断发展，城市化加速，市政建设与公路建设的频繁进行，预制桩以其独特的优良性能在建筑行业中显示出了无限的潜力。

然而，预制桩的施工、运输以及安装等过程中存在许多质量问题，对于质量承诺存在极大影响，因此，正确理解并正确设计预制桩基础桩型结构，进行合理预应力研究变得极其重要。

二、概要预制桩基础课程设计的主要内容包括：1、介绍预制桩的结构形式和细节；2、进行工程量测量和规划；3、确定基础基础预应力研究方案；4 、进行桩型结构设计；5、施工管理及报告撰写。

三、预制桩结构形式预制桩基础一般普遍存在于城市建筑、道路、桥梁、河流等，其结构形式有很多种，比如埋深桩、外挖桩和实浇桩。

1.埋深桩：推荐开挖宽度为1.2~1.4米，埋深深度符合项目要求，一般为4~8m，采用护筒埋深桩法施工，推荐使用上下两段钢管；2.外挖桩：外挖桩一般用于经常有水位变化的地下水位较低的情况，将桩型材料垂直布置于桩墙内，在上部垫以护笼，避免护笼与桩墙的摩擦力对护笼的破坏，一般采用冷拔构件形成护笼；3.实浇桩：实浇桩用重力预制桩砼或浆砼实浇，主要用在水位较低，桩墙底层可以采取混凝土浇筑，而上面只需要安放护笼。

四、基础基础预应力研究基础基础预应力研究是预制桩施工项目的重要步骤，对于此类工作需求的客观分析，可以采用施工图纸和现场实验数据等多种方法同时考虑，结合施工经验合理确定预应力得以满足应力及细节设计要求。

实施预应力研究时，应注意材料力学性能、受力状态、工程量、护筒角度及支座类型等因素，以及设计相关准则要求，以保证施工的质量与效果。

五、桩型结构设计桩型结构设计主要包括桩底承载力计算、桩顶仰角计算、护筒控制角计算、预制桩段的计算和曲线计算等步骤，且需要考虑护筒承载及钢筋细部梁柱结构，最后将各步骤的计算结果综合进行桩型结构设计。

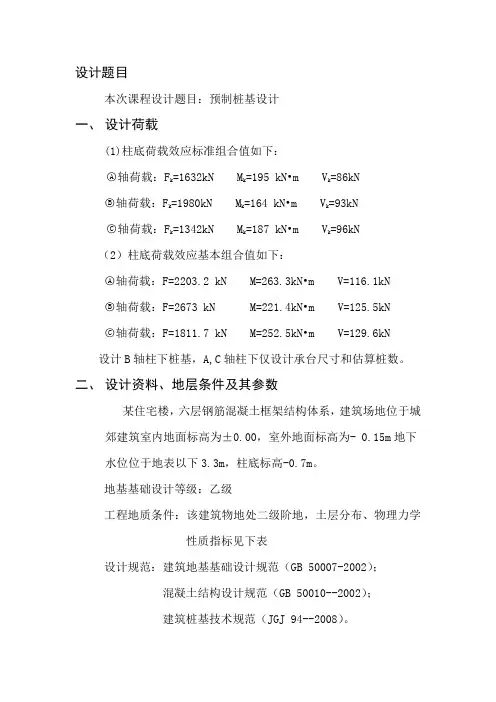

设计题目本次课程设计题目：预制桩基设计一、设计荷载(1)柱底荷载效应标准组合值如下：○A轴荷载：F k=1632kN M k=195 kN•m V k=86kN○B轴荷载：F k=1980kN M k=164 kN•m V k=93kN○C轴荷载：F k=1342kN M k=187 kN•m V k=96kN（2）柱底荷载效应基本组合值如下：○A轴荷载：F=2203.2 kN M=263.3kN•m V=116.1kN○B轴荷载：F=2673 kN M=221.4kN•m V=125.5kN○C轴荷载：F=1811.7 kN M=252.5kN•m V=129.6kN设计B轴柱下桩基，A,C轴柱下仅设计承台尺寸和估算桩数。

二、设计资料、地层条件及其参数某住宅楼，六层钢筋混凝土框架结构体系，建筑场地位于城郊建筑室内地面标高为±0.00，室外地面标高为- 0.15m地下水位位于地表以下3.3m，柱底标高-0.7m。

地基基础设计等级：乙级工程地质条件：该建筑物地处二级阶地，土层分布、物理力学性质指标见下表设计规范：建筑地基基础设计规范（GB 50007-2002）；混凝土结构设计规范（GB 50010--2002）；建筑桩基技术规范（JGJ 94--2008）。

三、预制桩基设计建筑物基础设计方案采用混凝土预制桩，具体设计方案如下：室外地坪标高为- 0.15m,自然地面标高同室外地坪标高。

该建筑桩基属乙级建筑基桩，拟采用截面为400mm*400mm的混凝土预制方桩，以6号土层草黄色粉质黏土为持力层，桩尖深入1.2m，设计桩长11.0m，初步设计承台高0.8m，承台底面埋置深度-1.50m，桩顶伸入承台50mm。

1、单桩承载力计算根据以上设计，桩顶标高为-1.5m，装底标高为-12.6m，桩长11m。

（1）单桩竖向极限承载力标准值单桩竖向极限承载力标准值按下式计算：Q uk= Q sk+ Q pk = u p∑q sik l i+ A p q pk由于Q sk=4×0.4×（78×1.25+32×2+32×3.5+50×4.0+78×0.25）=789kNQ pk =0.4×0.4×2800=448kN则Q uk =789+448=1237kN （2）基桩竖向承载力特征值本工程不考虑承台土效应，取ηc =0，则有 R= R a =K Q uk =21237=618.5kN 根据上部荷载初步估计粧数为 n=a k R F =5.6181980=3.20 则设计桩数为4根。

可编辑修改精选全文完整版1.设计资料柱底荷载标准组合：Fk=1403KN，M kx=30kN，H kx=22kNM ky=-42kN H ky=-34kN柱底荷载基本组合=柱底荷载标准组合×1.352.选择桩端持力层、承台埋深根据上表土层条件，以碎石混砂层为桩尖持力层，采用钢筋混凝土预制桩，型号。

桩端进入持力层1.0m（>2d）.工程桩桩入土深度h=0.5+3.5+6+11+1=22m，则桩基有效长度为L=22-2.0=20m.桩基尺寸选择400mm x400mm。

本工程桩身混凝土强度等级为C80。

承台用C20级混凝土桩，取f t=1100kPA配置HRB335级ƒy＝300N/mm²。

3.确定单桩极限承载力标准值极限侧阻力标准值q sk粘土q s1k=24kpa淤泥q s2k=12kpa淤泥质粘土q s3k=20kpa碎石混砂q s4k=40kpa极限端阻力标准值q pk q pk=2300kpa=2300x0.42+4x0.4x(24x2+12x6+20x11+40x1)=976kNK取2单桩竖向承载力特征值：R a=Q uk/K=976/2=488kNA-⑦4.确定桩的根数、布桩及承台尺寸 桩距：s=4d=4x400=1600mm,取s=1.6m. 预设承台尺寸：承台的边长a=b=（0.4+0.8）x2=2.4m 。

承台为边长=2.4m 的正方形。

初设承台埋深2m ，承台高度h=1.2m ，桩顶伸入承台50mm ，钢筋保护层取70mm 。

承台的有效高度为：h 0=1.2-0.07=1.13m=1130mm 取承台及其上土的平均重度。

3.34=48822.42.420+1403R G +F ≥n a k K ⨯⨯⨯= 暂取 n=4根。

5.计算桩顶荷载取承台及其上土的平均重度桩顶平均竖向力：Q k =（F k +G k ）/n=（1403+20x2.4x2.4x2）/4=408.35KN<R a =488kN{585.6KN =1.2Ra <416.6KN 400.1KN25.87517.625±408.35=)(4x0.80.81.2)-34+(-42±)(4x0.80.8）1.222+30（±408.35=x ∑x )h H +(M ±y ∑y ）h H +M （±Q =Q 222i i k y k y 2i i k x k x k max min =⨯⨯⨯⨯=相应于作用的基本组合是作用于柱底的荷载设计值为： F=1.35F k =1.35x1403=1894.05kN M=1.35M kx =1.35x30=40.5kN =1.35M ky =1.35x -42=-56.7kN H=1.35H kx =1.35x22=29.7kN =1.35H ky =1.35x -34=-45.9kN扣除承台和其上填土自重后的桩顶竖向设计值： N=F/n=473.5kN2iik y k y 2i i k x k x max minx ∑x )h H +(M ±y ∑y ）h H +M （±N =N=473.5±23.834.9 ={kN kN6.4844.4626.承台受冲切承载力验算①柱边冲切计算：冲切力 kN N F F i l 05.1894005.1894=-=-=∑ 受冲切承载力截面高度影响系数=hp β计算 因为h 0=2m 所以=hp β0.9 冲垮比λ与系数β的计算310.013.135.0000===h a x x λ 647.12.0310.084.02.084.0x 00=+=+=λx β310.013.135.0000===h a y y λ 647.12.0310.084.02.084.0y 00=+=+=λy β)(05.1894626413.111009.0)]35.05.0(647.1)35.05.0(647.1[2h f ]a a [20t hp y 0c y 0y 0c 0可以β）（β）（βkN F kN b b l x =>=⨯⨯⨯+⨯++⨯=+++ ②角柱向上冲切，c 1=c 2=0.6m,a 1x =a 0x =a 1y =a 0y =0.35,λ1x =λ0x =λ1y =λ0y =0.310098.12.0310.056.02.056.0098.12.0310.056.02.056.0y 11x 11=+=+==+=+=λλyx ββ)(6.484190413.111009.0)]2/35.06.0(098.1)2/35.06.0(098.1[h f ]a 2/a [max 0t hp 11y 1y 121可以β）（β）（βkN N kN c c x x =>=⨯⨯⨯+⨯++⨯=+++ 7.承台受剪切承载力计算 剪跨比与以上冲切跨比相同。

打入式预制桩课程设计一、课程目标知识目标：1. 学生能理解打入式预制桩的定义、分类及在建筑结构中的应用。

2. 学生能掌握打入式预制桩的施工工艺、施工要点及质量控制标准。

3. 学生能了解打入式预制桩的设计原则和计算方法。

技能目标：1. 学生能运用所学知识，分析打入式预制桩工程的案例，提出合理的设计方案。

2. 学生能通过实际操作，掌握打入式预制桩施工的基本技能。

3. 学生能运用相关软件或工具，进行打入式预制桩的简单设计和计算。

情感态度价值观目标：1. 学生对土木工程产生浓厚兴趣，增强对建筑行业的认识和理解。

2. 学生培养严谨、细致、负责的工作态度，树立良好的职业素养。

3. 学生通过学习打入式预制桩，认识到我国建筑技术的发展，增强民族自豪感。

课程性质：本课程属于土木工程专业课程，旨在让学生掌握打入式预制桩的相关知识，提高实际操作能力。

学生特点：学生已具备一定的土木工程基础知识，具有较强的学习能力和实践操作欲望。

教学要求：结合学生特点和课程性质，本课程要求教师采用理论教学与实践操作相结合的方式，注重培养学生的动手能力和创新能力。

通过本课程的学习，使学生能够将理论知识与实际工程相结合，提高解决实际问题的能力。

同时，关注学生的情感态度价值观的培养，全面提高学生的综合素质。

二、教学内容1. 打入式预制桩基本概念：包括预制桩的定义、分类、特点及应用场景，参考教材第二章第一节。

2. 打入式预制桩施工工艺：详细介绍预制桩的制作、运输、打桩设备及施工流程，参考教材第二章第二节。

3. 打入式预制桩施工要点及质量控制：讲解施工过程中的关键环节、注意事项和质量控制标准，参考教材第二章第三节。

4. 打入式预制桩设计原则与计算方法：阐述预制桩设计的基本原则，介绍桩长、桩径、桩数等参数的计算方法，参考教材第二章第四节。

5. 打入式预制桩工程案例分析：分析典型工程案例，使学生了解实际工程中的应用，提高分析问题和解决问题的能力，参考教材第二章第五节。

1. 选择持力层并确定桩的断面尺寸和长度桩身采用30C 混凝土，钢筋采用HRB335级钢筋，采用钢管桩直径500mm ，桩基有效长度27m ，依据地基土的分布：确定第5层土是较合适的的桩端持力层，桩端全截面进入持力层 3.0m ，承台埋深 1.6米。

预制柱截面的尺寸为300mm*300mm2．按经验公式确定单桩承载力单桩竖向承载力标准值R K p s i k i p k pu q l q A =+=∑ 4*0.3(2*18+7*8+15*10+3*25)+0.5*0.5*1000=630.4KN 1.2R 630.4*1.275K R ===KN初估桩数 1.2**1.25/756.483N F==根取4根承台去2*2=42mmmax max min 222000 2.7*2.7*1.6*20(15025*1.2)*142*1y i F G M x N n X ++++=±=±∑ 得 m a x 648.32 1.2910.2N K N R K N =≤= min 468.320N KN =>，min max 558.32756.482N N R KN +=<= 承台设计承台采用C 20混泥土，钢筋采用HPB335，垫层采用C 10素混泥土，100mm 厚。

各桩反力计算如下：a 桩：222000187.51453.1441a iF MXa N kN n X ⨯=-=-=⨯∑ b 桩：222000187.51546.9441b i F MXa N kN n X ⨯=+=+=⨯∑ （1）承台受弯计算1-1截面：12*1906.2a M N K N m==⋅ 22*11093.8b M N K N m==⋅ 钢筋抗拉强度设计值300/y f KN mm =，承台的有效高度为h=1.1m ，则1162906.2*103051.20.90.9*300*1100s y M A m m f h === 22621093.8*103682.80.90.9*300*1100s y M A m m f h === 沿承台方向按1-1配筋1s A =3051.22mm ，配2014Φ，实配1s A =3077.22mm 沿承台方向按2-2配筋2s A =2466.72mm ，配1916Φ，实配2s A =3818.242mm 。

桩基础课程设计目录（一）、计算部分1.确定桩型、桩长、截面尺寸及承台埋深2.估算单桩竖向承载力3.确定桩数及桩的平面布置4.确定桩基竖向承载力设计值并验算5.基变形验算6.桩身结构设计7.承台设计8.绘制桩身及承台施工图（二）、施工部分一、选择施工方法和施工设备、确定桩型二、组织方案一、计算部分1•确定桩型、桩长、截面尺寸及承台埋深根据荷载和地质条件，以第④层粘土为端持力层，釆用截面尺寸为300mmX300mm的预制钢筋混凝土方桩，桩端进入持力层1. 5m, 桩长为8. 0m,承台埋深1. 7m o2.估算单桩竖向承载力根据下列公式估算单桩竖向承载力Q』Q-k + (2贰=知工％/ + qpkApA p = 0.3 x 0.3 = O.O9m2u p =4x0.3 = 1.2m2Q U k= Q* + Qpk = % 工q』i+q』p=2500x 0.09 x (60x 2.0+38x4.5 + 82x1.45) xl.2 = 716.88RN单桩竖向承载力标准值他冰/2 = 716.8/2 = 358kN单桩竖向承载力设计值RJ2艮=430kN3.确定桩数及桩的平面布置1)桩数：先不计承台和承台上覆土重，因偏心荷载(M)桩数,根据规：标准值二设计值/I. 35初定y 空仝= 1.1 X 20/1二巧"3取桩数n=6根R4302）桩的中心距挤土预制桩（3〜4） d二0. 9'1.2 取s=l. 0m3）采用行列式方式布置，如下图：4）桩承台设计A.桩承台尺寸，根据桩的排列，桩的外缘毎边向外延伸净距d/2=150mm,则承台长度a二1000X2+150X2X2二2600mm,承台宽度b二1000+150X2X2二1600mm,承台埋深1. 7m。

B.承台及上覆土重，去承台及上覆土的平均重度y = 20kN/m3 则承台及上覆土重G& =2.6x1.6x17x20 = 141.4灯V4.确定桩基竖向承载力设计值并验算①按中心荷载计算：N 严 2820/1.35+ 141.4 6 = 3hkN<R = 430kN 所以满足设计要求。

Harbin Institute of Technology课程设计说明书（论文）某轮轴车间中柱桩基础设计院系：土木工程学院班级：1033115设计者：学号：指导教师：设计时间：2013-6-5一、确定桩的规格，求单桩竖向承载力1、 桩的规格采用C30混凝土预制方桩 截面尺寸400mm*400mm承台埋深，桩顶嵌入承台选择第三层粘土作为持力层，桩端进入持力层深度桩长L=++=10m桩尖取桩入土深度L=（）+10+=2、 单桩竖向承载力（不考虑承台效应）（1）单桩竖向极限承载力标准值根据已知地质资料，按规范经验公式法计算确定：uk sk pk p sik i p pk Q Q Q u q l A q =+=+∑其中 p u =4*= p A =*=通过液限查表，带入计算得a R =592kN桩数 30001.11.1 5.57592F n R ==⨯= 取n=6 桩间距取3d=3*400=二、承台计算，考虑承台效应的单桩承载力特征值1 计算依据的规范和规程《建筑地基基础设计规范》(GB 50007--2011)《混凝土结构设计规范》(GB 50010--2010)《建筑抗震设计规范》(GB 50011-2010)《建筑结构荷载规范》(GB 50009-2012)《建筑桩基技术规范》(JGJ 94-2008)《钢筋混凝土承台设计规程》(CECS 88-97)2 几何数据及材料承台混凝土等级: C30; 抗压强度fc=(MPa); 抗拉强度ft=(MPa)钢筋等级: HRB335; 强度设计值fy=300(MPa); 纵筋合力点至近边距离as ＝50(mm)桩类型: 方桩单桩承载力特征值 Ra=592(kN)当考虑承台效应时,R=Ra+ξa/*ηc*fak*Ac(考虑地震作用时)其中ηc ——承台效应系数, ηc=ξa ——地基抗震承载力调整系数, ξa=fak ——承台下1/2承台宽度且不超过5m 深度范围内各层土的地基承载力特征值按厚度加权的平均值fak=160Ac——计算基桩所对应的承台底净面积, Ac=(A-n*Aps)/nAps——桩身截面面积, Aps=(m2)A——承台计算域面积, A=(m2)R=Ra+ηc*fak*Ac=+**=承台类型: 6桩承台等距排桩, 桩间距 Sx=1200(mm); X向桩至承台边距 Wx=400(mm); Y向桩至承台边距 Wy=400(mm)承台做法: 锥型承台承台根部高 h=1000(mm); 端部高 h1=600(mm)柱高Hc=1200(mm); 柱宽Bc=600(mm);柱周加大尺寸(相当于杯口厚度) ac=50(mm); 加大高度 hc=400(mm)承台底面积 A=(m2)承台顶部面积 At=(Hc+2*at)*(Bc+2*at)=(1200+2*50)*(600+2*50)=(m2) 承台体积 Vjc≈A*h1+(A+sqrt(A*At)+At)*(h-h1)/3+At*hc=*++sqrt*+*/3+*=(m3)承台自重和上部土重承台混凝土的容重γc=(kN/m3)承台顶面以上土的容重γs=18(kN/m3)承台埋置深度 d=2000(mm)承台及以上土重 Gk=Vjc*γc+[A*d-Vjc-Bc*Hc*(d-h-hc)]*γs=*+[* =(kN)G=*Gk=(kN)4 轴心荷载作用下验算pk=(Fk+Gk+Qk)/n =++/6=(kN) ≤满足要求5 偏心荷载作用下验算双向偏心荷载作用下公式:Qik=(Fk+Gk+Qk)/n±Mxk*yi/∑yi2±Myk*xi/∑xi2每根桩分配的承台及其上部土重标准值:Qgk=Gk/n=6=(kN)扣除承台及其上部土重后的各桩相应于荷载效应基本组合时的竖向力设计值计算公式:Ni=γz*(Qik-Qgk)=(kN) ≤ *=(kN) 满足要求Q1kN=(kN)1Q=(kN) ≤ *=(kN) 满足要求2k=(kN)N2=(kN) ≤ *=(kN) 满足要求Q3k=(kN)N3=(kN) ≤ *=(kN) 满足要求Q4k=(kN)N4=(kN) ≤ *=(kN) 满足要求Q5=(kN)N5Q=(kN) ≤ *=(kN) 满足要求6kN==(kN)66 承台冲切验算柱对承台的冲切验算FlγRE≤2[αox*(bc+aoy)+αoy*(hc+aox)]βhp*ft*h0Fl=F-∑NiγRE--承载力抗震调整系数,当有地震参与时取,其它取αox=(λox+αoy=(λoy+λox=aox/h0 λoy=aoy/h0aox=(m); aoy=(m)λox=; λoy=αox=; αoy=2[αox*(bc+aoy)+αoy(hc+aox)]*βhp*ft*h0=2*[*++*+]***=11984(kN)FlγRE=FγRE-∑NiγRE= =(kN) ≤ (kN) 满足要求角桩对承台的冲切验算NlγRE≤[α1x*(c2+a1y/2)+α1y(c1+a1x/2)]*βhp*ft*h0Nl---扣除承台和其上填土自重后的角桩桩顶相应于荷载效应基本组合时的竖向力设计值γRE--承载力抗震调整系数,当有地震参与时取,其它取α1x=λ1x+α1y=λ1y+λ1x=a1x/h0 λ1y=a1y/h0a1x=(m),a1y=(m)λ1x=; λ1y=α1x=; α1y=[α1x*(c2+a1y/2)+α1y(c1+a1x/2)]*βhp*ft*h0=[*++*+]***=(kN)NlγRE=max(N1,N2,N6,N5)γRE=max,,,=(kN) ≤ (kN) 满足要求7 承台斜截面受剪验算VγRE≤βhs*β*ft*b0*h0 (GB 50007--2011 式β=(λ+ (GB 50007--2011 式V---扣除承台及其上填土自重后相应于荷载效应基本组合时斜截面的最大剪力设计值γRE--承载力抗震调整系数,当有地震参与时取,其它取b0---承台计算截面处的计算宽度h0---计算宽度处的承台有效高度βhs---受剪切承载力截面高度影响系数，βhs=(800/h0)^λ---计算截面的剪跨比，λx=ax/h0、λy=ay/h0。
