1 绪论随着时代科技的高速发展，大量的电子设备应运而生。
在现实生活中，绝大部分电子设备都离不开音频信号的处理，高效率音频放大器直接影响到了许多电子产品的质量。
传统的音频功放工作时，直接对模拟信号进行放大，工作期间必须工作于线性放大区，功率耗散较大，虽然采用推挽输出，减小了功率器件的承受功率，但在较大功率情况下，仍然对功率器件构成极大威胁。
功率输出受到限制。
低失真，大功率，高效率是对功率放大器提出的普遍要求。
高效率功率音频功率放大器设计的关键是功率放大器放大电路的研究，提高功放的效率的根本途径是减小功放管的功耗。
方法之一是减小功放管的导通角，增大其在一个信号周期内的截止时间，从而减小管子所消耗的平均功率，高频大功率放大电路中，功放工作处于丙类（C类）状态。
方法之二是使功放管工作处于开关状态（即D类状态），此时管子仅在饱和导通时消耗功率，而且由于管压降很小，故无论电流大小，管子的瞬时功率都不大，因此管子的平均功耗也就不大，电路的效率必然提高，但是应当指出，当功放中的功放管工作在C类或D类状态时，集电极电流将严重失真，因此必须采取措施消除失真，如采用谐振功率放大电路，从而使负载获得基本不失真的信号功率[1]。
1.1设计高效率功率音频功率放大器的目的和意义音频领域数字化的浪潮以及人们对音频节能环保的要求，要求我们尽快研究开发高效、节能、数字化的音频功率放大器。
传统的音频功率放大器工作于线性放大区，功率耗散较大，虽然采用推挽输出，仍然很难满足大功率输出；而且需要设计复杂的补偿电路和过流，过压，过热等保护电路。
这次音频功率放大器的设计为了达到高效率的设计，采用D类功率放大器，D 功放是基于脉冲宽度调制技术的开关放大器，包括脉冲宽度调制器，功率桥电路，低通滤波器。
这种类型的功放已经展示出了良好的性能，要想设计出并实现电源效率高于90%，THD低于0.01%，低电磁噪音的D类功率放大器，或者甚至包括能将高保真音质技术引入的D类的放大器[2]。
音频功率放大器设计任务书一、设计任务技术指标:1)输入信号Vi=10mV2)频率f=1Khz3)负载电阻为8Ω时，输出功率PO≥1W二、设计要求1．根据设计指标要求进行预设计，确定电路形式，估算元件参数并选择元器件。
2．进行指标核算，根据设计的电路利用理论公式，核算有关指标能否达到设计要求。
3. 利用Multisim软件完成对相关电路模块的仿真分析。
4．按时提交课程设计报告，画出设计电路图，交一份A3图纸，完成相应答辩。
三、参考资料（l）李立主编. 电工学实验指导. 北京：高等教育出版社，2005 （2）高吉祥主编. 电子技术基础实验与课程设计. 北京：电子工业出版社，2004（3）谢云，等编著.现代电子技术实践课程指导.北京：机械工业出版社，2003（4）李万臣主编.模拟电子技术基础实验与课程设计. 北京：电子工业出版社，2001（5）高吉祥主编.电子技术基础实验与课程设计.北京：电子工业出版社，2002音频功率放大电路目录一、设计任务及要求..................................( 3）1.1设计任务 (3)1.2设计要求 (3)二、设计作用、目的 (3)三、设计的具体实现 (3)3.1设计思路 (3)3.2电路基本框图 (4)3.3单元电路设计与分析3.3.1. 前置放大电路设计 (5)3.3.2二级放大电路放大设计 (7)3.3.3功率放大电路设计 (8)3.4 PCB版电路制作 (10)四、心得体会及建议 (13)五、附录 (15)六、参考文献 (16)一、设计要求技术指标:1)输入信号Vi=10mV2)频率f=1Khz3)负载电阻为8Ω时，输出功率PO≥1W1．根据设计指标要求进行预设计，确定电路形式，估算元件参数并选择元器件。
2．进行指标核算，根据设计的电路利用理论公式，核算有关指标能否达到设计要求。
3. 利用Multisim软件完成对相关电路模块的仿真分析二、设计的作用，目的1.设计并实现OCL功率放大器，功率放大器的作用是给音响放大器的负载RL（阳盛器）提供一定的输出功率。

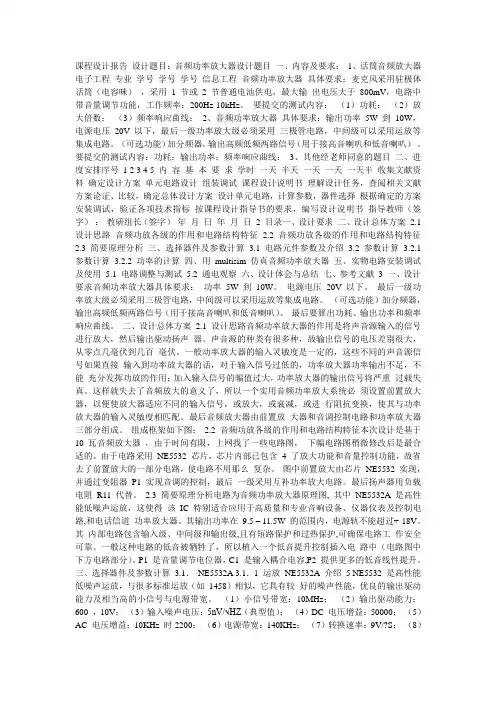

课程设计报告设计题目：音频功率放大器设计题目一、内容及要求：1、话筒音频放大器电子工程专业学号学号学号信息工程音频功率放大器具体要求：麦克风采用驻极体话筒（电容咪），采用1 节或 2 节普通电池供电，最大输出电压大于800mV，电路中带音量调节功能，工作频率：200Hz-10kHz。
要提交的测试内容：（1）功耗；（2）放大倍数；（3）频率响应曲线；2、音频功率放大器具体要求：输出功率5W 到10W，电源电压20V 以下，最后一级功率放大级必须采用三极管电路，中间级可以采用运放等集成电路。
（可选功能）加分频器，输出高频低频两路信号（用于接高音喇叭和低音喇叭）。
要提交的测试内容：功耗；输出功率；频率响应曲线；3、其他经老师同意的题目二、进度安排序号1 2 3 4 5 内容基本要求学时一天半天一天一天一天半收集文献资料确定设计方案单元电路设计组装调试课程设计说明书理解设计任务，查阅相关文献方案论证、比较，确定总体设计方案设计单元电路，计算参数，器件选择根据确定的方案安装调试，验证各项技术指标按课程设计指导书的要求，编写设计说明书指导教师（签字）：教研组长（签字）年月日年月日2 目录一、设计要求二、设计总体方案 2.1 设计思路音频功放各级的作用和电路结构特征 2.2 音频功放各级的作用和电路结构特征2.3 简要原理分析三、选择器件及参数计算3.1 电路元件参数及介绍3.2 参数计算3.2.1 参数计算3.2.2 功率的计算四、用multisim 仿真音频功率放大器五、实物电路安装调试及使用5.1 电路调整与测试 5.2 通电观察六、设计体会与总结七、参考文献3 一、设计要求音频功率放大器具体要求：功率5W 到10W。
电源电压20V 以下。
最后一级功率放大级必须采用三极管电路，中间级可以采用运放等集成电路。
（可选功能）加分频器，输出高频低频两路信号（用于接高音喇叭和低音喇叭）。
最后要算出功耗、输出功率和频率响应曲线。
电子技术课程设计报告——音频功率放大器的设计上海大学机自学院自动化系电气工程及其自动化专业姓名:学号:****:***2014年6月24日一、任务要求：设计一个供家庭音乐中心装置中作主放大器用的音频功率放大器。
音频功率放大器满足以下要求：1.正弦波不失真功率：大于5W，在频率1Hz、负载电阻8Ω、示波器观察不出明显失真的条件下考核，相当于输出电压有效值6.325伏。
2.电源消耗功率：不大于10W，在上述输出功率条件下审核。
3.输入信号幅度：当输出功率为5W时，要求输入电压的有效值在200mV到400mV之间，在频率1Hz、负载电阻8Ω条件下考核，相当于电压放大倍数30倍到15倍之间。
4.输入电阻：大于10KΩ，在频率1Hz的情况下考核。
5.频率响应：50z～10Hz，在输出功率5W、负载电阻8Ω的条件下考核，并要求在频率响应指标范围内的所有频率点上，放大器都输出5W的功率而观察不到明显失真。
6.温度稳定性：维持5W输出半小时，电源消耗功率应保持在10W以内。
7.放大器应当稳定可靠的工作，在测试时或当输入线、输出线、电源线移动时放大器不产生寄生振荡。
电路图：二、电路方案特点：OTL 功率放大器通常由功率输出级、推动级和输入级三部分组成。
功率输出级有互补对称电路和复合管准互补对称电路之分，前者电路简单易行，但由于大功率管不大，故推动级要求有一定功率，复合管准互补对称电路优点是大功率管可用同一型号，复合后ß较大，推动级只要小功率管就可以了，但复合管饱和压降增大故电源电压要相应高一些，晶体管数目要多一些，推动级通常是甲类放大，其工作电流应大于功率管基极推动电流，故有一定功率要求。
由于推动级电压幅度与输出级相同，通常采用自举电路来达到，一般推动级都是共射极放大电路，具有一定的电压增益，输入级的目的是为增大开环增益，以便引入深度负反馈，改进电路的各项指标。
输入级与推动级之间有阻容耦合和直接耦合多种形式。
一、绪论功率放大器(简称功放)的作用是给音频放大器的负载RL(扬声器)提供一定的输出功率。
当负载一定时，希望输出的功率尽可能大，输出信号的非线性失真尽可能地小，效率尽可能高。
音频放大器的目的是以要求的音量和功率水平在发声输出元件上重新产生真实、高效和低失真的输入音频信号。
音频频率范围约为20 Hz～20 kHz，因此放大器必须在此频率范围内具有良好的频率响应。
本设计中要求设计一个实用的音频功率放大器。
在输入正弦波幅度=200mV，负载电阻等于8Ω的条件下最大输出不失真功率P o≥2W，功率放大器的频带宽度BW≥50Hz~15KHz，在最大输出功率下非线性失真系数r≤3%。
驱动级应用运算放大器μA741来驱动互补输出级功放电路，功率输出级由双电源供电的OCL互补对称功放电路构成。
为了克服交越失真，由二极管和电阻构成输出级的偏置电路，以使输出级工作于甲乙类状态。
为了稳定工作状态和功率增益并减小失真，电路中引入电压串联负反馈。
本课程设计是一个OCL功率放大器，该放大器采用复合管无输出耦合电容，并采用正负两组双电源供电。
综合了模拟电路中的许多理论知识，巩固了用运放和三级管组成电路的应用，负反馈放大电路基本运算电路的性能与作用。
本设计报告首先对音频功率放大器进行了简单的介绍，选择放大电路的设计方案。
选择好合理的方案后对电路的基本构成进行了分析，设计出电路图并且分析该电路，按照课程设计任务书对参数进行分析计算使电路的参数满足设计要求。
并且通过ORCAD软件设计出电路图，并对所设计电路工作原理进行分析。
利用ORCAD软件对所设计的电路进行模拟与仿真分析分别对静态工作点，瞬态波形分析，频率分析等，对ORCAD 进行了一定的简介。
二、音频功放的设计2.1 音频功放的性能指标音频功率放大器的主要作用是向负载提供功率，要求输出功率尽可能大，效率尽可能高。
非线性失真尽可能小。
功放的性能指标参数如下：（1）灵敏度对放大器来说，灵敏度一般指达到额定输出功率或电压时输入端所加信号的电压大小，因此也称为输入灵敏度；对音箱来说，灵敏度是指给音箱施加1W的输入功率, 在喇叭正前方1米远处能产生多少分贝的声压值。
课程设计报告--音频功率放大器设计音频功率放大器设计报告一、引言音频功率放大器是电子工程领域中的一个重要组成部分，它能将输入信号放大并驱动扬声器输出高质量的音频信号。
音频功率放大器设计的主要目标是提高音频信号的功率，同时保持音频信号的稳定和高保真度。
本报告将介绍一个音频功率放大器的设计过程，包括电路设计、原理图设计、仿真和测试结果等。
二、电路设计1. 器件选择首先需要选择适合的放大器芯片和其他必要的元件。
在音频功率放大器设计中，常用的芯片有TDA2030、TDA2050等，选择芯片时需考虑芯片的功率输出、输入电压、高保真度等参数。
2. 电路图设计根据所选芯片的数据手册和设计要求，进行电路图的设计。
电路图设计主要包括输入电路、放大电路、输出功率放大电路等部分。
在设计过程中应注意信号的阻抗匹配、滤波等问题。
三、原理图设计根据电路设计，绘制电路的原理图。
原理图将各个部分的连接关系以及元件的数值等信息展示出来，为后续的仿真和测试提供便利。
四、仿真基于设计好的原理图，进行电路仿真。
使用仿真软件（如Proteus、Multisim等）对电路进行仿真，验证放大器的性能指标，包括功率输出、频率响应、失真度等参数。
五、测试结果根据仿真结果，制作音频功率放大器的实物电路，并进行测试。
测试包括输入信号的幅值、频率、输出功率、失真度等参数的测量。
根据测试结果，评估设计的音频功率放大器的性能和有效性。
六、总结通过本次课程设计，了解了音频功率放大器的设计过程，掌握了电路设计、原理图设计、仿真和测试等技能。
同时也深入了解了音频功率放大器的重要性和应用领域。
在今后的学习和工作中，将进一步拓展音频功率放大器设计的知识，不断提高设计水平，为音频领域的发展做出更大的贡献。
音频功率放大器设计一、设计任务设计一个实用的音频功率放大器.在输入正弦波幅度≤5mV，负载电阻等于8Ω的条件下，音频功率放大器满足如下要求：1、最大输出不失真功率P OM≥8W。
2、功率放大器的频带宽度BW≥50Hz~15KHz。
3、在最大输出功率下非线性失真系数≤3％.4、输入阻抗R i≥100kΩ.5、具有音调控制功能：低音100Hz处有±12dB的调节范围,高音10kHz处有±12dB的调节范围.二、设计方案分析根据设计课题的要求，该音频功率放大器可由图所示框图实现。
下面主要介绍各部分电路的特点及要求。
图1 音频功率放大器组成框图1、前置放大器音频功率放大器的作用是将声音源输入的信号进行放大,然后输出驱动扬声器。
声音源的种类有多种，如传声器（话筒）、电唱机、录音机（放音磁头)、CD唱机及线路传输等，这些声音源的输出信号的电压差别很大，从零点几毫伏到几百毫伏.一般功率放大器的输入灵敏度是一定的,这些不同的声音源信号如果直接输入到功率放大器中的话，对于输入过低的信号，功率放大器输出功率不足，不能充分发挥功放的作用；假如输入信号的幅值过大,功率放大器的输出信号将严重过载失真，这样将失去了音频放大的意义。
所以一个实用的音频功率放大系统必须设置前置放大器，以便使放大器适应不同的的输入信号,或放大，或衰减，或进行阻抗变换,使其与功率放大器的输入灵敏度相匹配。
另外在各种声音源中，除了信号的幅度差别外，它们的频率特性有的也不同，如电唱机输出信号和磁带放音的输出信号频率特性曲线呈上翘形，即低音被衰减，高音被提升。
对于这样的输入信号，在进行功率放大器之前，需要进行频率补偿,使其频率特性曲线恢复到接近平坦的状态,即加入频率均衡网络放大器。
对于话筒和线路输入信号，一般只需将输入信号进行放大和衰减，不需要进行频率均衡。
前置放大器的主要功能一是使话筒的输出阻抗与前置放大器的输入阻抗相匹配；二是使前置放大器的输出电压幅度与功率放大器的输入灵敏度相匹配。
音频功率放大器_（规范排版）摘要功率放大器，简称“功放”。
很多情况下主机的额定输出功率不能胜任带动整个音响系统的任务，这时就要在主机和播放设备之间加装功率放大器来补充所需的功率缺口，而功率放大器在整个音响系统中起到了“组织、协调”的枢纽作用，在某种程度上主宰着整个系统能否提供良好的音质输出。
音频放大电路是典型应用电路，由一块TDA 2030和较少元件组成的音频放大电路、装置调整方便、性能指标好等突出的优点。
特别是集成块内部设计有完整的保护电路，能自我保护。
TDA 2030是一块性能十分优良的功率放大集成电路，其主要特点是上升速率高、瞬态互调失真小，在目前流行的数十种功率放大集成电路中，规定瞬态互调失真指标的仅有包括TDA 2030在内的几种。
我们知道，瞬态互调失真是决定放大器品质的重要因素，该集成功放的一个重要优点。
TDA2030A功率放大管利用三极管的电流控制作用或场效应管的电压控制作用将电源的功率转换为按照输入信号变化的电流。
因为声音是不同振幅和不同频率的波，即交流信号电流，三极管的集电极电流永远是基极电流的β倍，β是三极管的交流放大倍数，应用这一点，若将小信号注入基极，则集电极流过的电流会等于基极电流的β倍，然后将这个信号用隔直电容隔离出来，就得到了电流(或电压)是原先的β倍的大信号，这现象成为三极管的放大作用。
经过不断的电流及电压放大，就完成了功率放大。
根据掌握的资料，在各国生产的单片集成电路中，输出功率最大的不过20W，而TDA 2030的输出功率却能达18W，若使用两块电路组成BTL电路，输出功率可增至35W。
另一方面，大功率集成块由于所用电源电压高、输出电流大，在使用中稍有不慎往往致使损坏。
然而在TDA 2030集成电路中，设计了较为完善的保护电路，一旦输出电流过大或管壳过热，集成块能自动地减流或截止，使自己得到保护（当然这保护是有条件的，我们决不能因为有保护功能而不适当地进行使用）。
高保真音频功率放大器一、设计任务书二、总体方案三、设计单元电路一、设计任务书(一). 题目 :高保真音频功率放大器(二).设计任务：设计高保真音频功率放大器，接一个话筒实现伴音。
(三)、设计要求基本要求 :(1）设计指标：①输出功率10W/8Ω；②频率响应20~20KHZ；③效率>60﹪，失真小；(2).设计要求：选择合适的功率放大器，实现对音频的放大，从而实现伴音。
二 . 总体方案1．总体方案与原理说明Ocl功率放大器是一种直接耦合的功率放大器，它具有频响宽、保真度高、动态特性好及易于集成化等特点。
性能优良的集成功率放大器给电子电路功放级的调试带来了极大的方便。
集成功率放大电路具有输出功率大、外围元件少、使用方便等优点，因此在音频放大电路中得到了广泛的应用。
本设计的主要内容为了实现声频信号的功率放大，我们通过讨论拓展添加一个话筒来实现伴唱效果。
其基本电路包括将交变电压源转变为直流稳压源的电源电路，为实现声频与话筒信号相叠加我们使用加法电路以及功率放大电路。
考虑到话筒的声频较小，我们考虑利用运算放大电路用于话筒声频放大。
该设计任务选择比较合适的功率放大器，只能满足以下几个要求：①输出功率10W/8Ω；②频率响应20~20KHZ；③效率>60﹪，失真小。
另外还加了一个自制要求，加一个话筒可以进行伴唱。
该方案框图如图01所示。
图01 方案框图该方案的功率放大器选择了TDA2019来实现音频功率放大，由于它具有电流输出功能强，谐波失真和交越失真小，个引脚都有交、直流短路保护的优点。
2.电源电路在电子电路中，一般通用直流稳压电源供电。
由交流电压源转变为直流稳压电源通常要经过变压器、整流、滤波和稳压电路。
其流程图如图02所示。
图02 电源电路流程图电源变压器（TS_MISC_25_TO_1）是将220V的交变电压转变为我们所需的的电压值，然后通过全波镇流器（1B4B42）将转变后交流电压转变为直流电压，但整流过后的直流电压具有很大的的波纹，则需要滤波电路进行滤波得到较平滑的直流电压。
摘要功率放大器，简称“功放”。
很多情况下主机的额定输出功率不能胜任带动整个音响系统的任务，这时就要在主机和播放设备之间加装功率放大器来补充所需的功率缺口，而功率放大器在整个音响系统中起到了“组织、协调”的枢纽作用，在某种程度上主宰着整个系统能否提供良好的音质输出。
音频放大电路是典型应用电路，由一块TDA 2030和较少元件组成的音频放大电路、装置调整方便、性能指标好等突出的优点。
特别是集成块内部设计有完整的保护电路，能自我保护。
TDA 2030是一块性能十分优良的功率放大集成电路，其主要特点是上升速率高、瞬态互调失真小，在目前流行的数十种功率放大集成电路中，规定瞬态互调失真指标的仅有包括TDA 2030在内的几种。
我们知道，瞬态互调失真是决定放大器品质的重要因素，该集成功放的一个重要优点。
TDA2030A功率放大管利用三极管的电流控制作用或场效应管的电压控制作用将电源的功率转换为按照输入信号变化的电流。
因为声音是不同振幅和不同频率的波，即交流信号电流，三极管的集电极电流永远是基极电流的β倍，β是三极管的交流放大倍数，应用这一点，若将小信号注入基极，则集电极流过的电流会等于基极电流的β倍，然后将这个信号用隔直电容隔离出来，就得到了电流(或电压)是原先的β倍的大信号，这现象成为三极管的放大作用。
经过不断的电流及电压放大，就完成了功率放大。
根据掌握的资料，在各国生产的单片集成电路中，输出功率最大的不过20W，而TDA 2030的输出功率却能达18W，若使用两块电路组成BTL电路，输出功率可增至35W。
另一方面，大功率集成块由于所用电源电压高、输出电流大，在使用中稍有不慎往往致使损坏。
然而在TDA 2030集成电路中，设计了较为完善的保护电路，一旦输出电流过大或管壳过热，集成块能自动地减流或截止，使自己得到保护（当然这保护是有条件的，我们决不能因为有保护功能而不适当地进行使用）。
1 设计流程2设计方案2.1电路组成本立体声功率放大器所有的核心芯片是国际通用高保真音频功率放大集成电路TAD2030A。
我们设计的电路有两部分组成：直流稳压电源和左右声道的功率放大器。
2.2直流稳压电源我们采用的直流稳压电源是由CW7815和CW7915型号的集成稳压器芯片组成的具有同时输出+15V、—15V电压的稳压电路。
该电路对称性好，温度特性也近似一致。
电源输出加到CW7915的端接有保护二极管D1和D2.如果不接保护二极管，CW7815输出电压通过RL输出端，必将CW7915烧毁。
在正常工作情况下，D1和D2均处于截止状态，不影响电路的工作。
例如，CW7915输入电压未接入，此时CW7815的输出电压将通过外接负载接到CW7915的输出端，使得D2正向导通，将CW7915的输出端输出电压钳位在+0.7V，保证CW7915不致损坏。
图2.1直流稳压电源原理图2.3左右声道功率放大器功率放大器，简称“功放”。
很多情况下主机的额定输出功率不能胜任带动整个音响系统的任务，这时就要在主机和播放设备之间加装功率放大器来补充所需的功率缺口，而功率放大器在整个音响系统中起到了“组织、协调”的枢纽作用，在某种程度上主宰着整个系统能否提供良好的音质输出。
音频放大电路是典型应用电路，由一块TDA 2030和较少元件组成的音频放大电路、装置调整方便、性能指标好等突出的优点。
特别是集成块内部设计有完整的保护电路，能图2.2左右声道功率放大器原理图由于左右声道是对称的，因此我们只用分析其一，此处以分析右声道为例。
如图所示，LED和R19为电源指示电路，以指示电源是否正常工作。
C10是输入耦合电容,在信号输入端口中，作用是隔离直流噪声，这个电容是工作在信号源旁，直接介入输入端，因而需要一个较高的击穿电压的电容，而且电容的取值不能太大，因而定为10ｕf。
，R15是TDA2030同向输入端偏置电阻。
R16和R17决定了该电路交流负反馈的强弱及闭环增益。
该电路闭环增益为（R 16+R 17）/R 17=（47000+330）/330=143.42倍C 13起隔直流作用，以使电路直流为100%负反馈。
静态工作点好。
C 15和C 16为电源高频旁路电容，防止电路产生自激振荡。
C 14和R 18组成茹贝网络，用以在电路接有感性负载扬声器时，保证高频稳定性。
R 10是一个起到限流作用的电阻，使输入信号不会过大。
滑动变阻器R P1-R 改变输入信号大小，调节音量的作用。
进入下一个就是高低频的选频网络，其一是通过电容C 8和C 11可以起到选择高频、消去低频和直流的作用，再通过另外一个滑动变阻器R P2-R 调节电路中的高频作用效果，从而起到调节高音的效果；另外一条路线由于只接了一个电阻Ｒ11可以通直流电流及低频交流电流。
由于Ｃ9和Ｃ12以消去低频中高频作用，高频信号会消失，从而起到选择低频的效果，因为滑动变阻器R P3-R 而可以调节低音。
3仿真3.1Multisim简介Multisim是美国国家仪器（NI）有限公司推出的以Windows为基础的仿真工具，适用于板级的模拟/数字电路板的设计工作。
它包含了电路原理图的图形输入、电路硬件描述语言输入方式，具有丰富的仿真分析能力。
Multisim软件可以进行虚拟仪表测量、直流分析、交流分析、瞬态分析、噪声分析、傅里叶分析、灵明度分析、参数扫描分析、温度扫描分析、最坏情况分析以及其他复杂的电路分析。
本次我们主要运用虚拟仪表测量和交流分析。
Multisim具有以下优点：●通过直观的电路图捕捉环境, 轻松设计电路●通过交互式SPICE仿真, 迅速了解电路行为●借助高级电路分析, 理解基本设计特征●通过一个工具链, 无缝地集成电路设计和虚拟测试●通过改进、整合设计流程, 减少建模错误并缩短上市时间3.2仿真分析4.2仿真分析图3.1仿真图3.2.1失真分析（1）总音量为50%，高低音在50%时输入1KHz和50Hz时的饱和失真波形图3.2.1图3.2.2（2）音量最大高低音各50%时输入1kH和50HZ饱和失真波形图3.2.3图3.2.43.2.2交流分析（输入3mv）（1）总音量和高低音均调至100%图3.2.5 （2）总音量100%高音0低音为100%图3.2.6 3）总音量100%高音0低音为100%图3.2.74简单pcb设计4.1Altium designer简介Altium Designer 可以完成从原理图设计到仿真分析再到pcb板的设计及各种报表的生成等一系列工作，十分强大。
传统的嵌入式开发流程是：系统级设计→PCB板硬件制作→硬件调试→嵌入式软件开发→软件调试→整个系统的软硬件综合调试，发现问题后再从流程开始检查调试。
这是一个串行的开发流程，造成的问题是一个系统开发时间过长和调试不方便，发现问题再修改会很麻烦。
现在很多嵌入式开发存在的问题是，在硬件开发阶段，那些软件开发工程师无从下手，非得等硬件PCB板做出来才可以基本进行开发，从而浪费了人力和时间。
而Altium Designer 7.0提供了一个软硬件并行的开发方法。
当系统级设计完成以后，PCB板硬件工程师可以进行制作板子，嵌入式软件工程师可以进行芯片级的嵌入式软件开发，而到最后调试时出现问题可以很方便地进行软硬件各自的修改。
这种软硬件并行的开发方法已经在国外慢慢流行起来，在不久的将来将成为嵌入式系统开发的主流方法。
图4.2.1电源pcb图4.2.2电源pcb丝印层图4.2.3电源pcb板信息4．3功放部分4.图4.3.1功放部分的pcb图图4.3.2功放部分的pcb 3d图图4.3.3图4.3.45焊接电路板5.1焊电路板的操作步骤（1）从烙铁架上拿出电烙铁，以45度靠紧焊接面进行预热；（2）然后将焊锡丝同时伸向被焊的组件脚及焊盘，一起接触被焊处；（3）焊锡丝熔化，向焊接处推入焊锡丝，使焊锡润湿焊盘与组件脚，当焊点上的焊锡成圆锥形时即抽离焊锡丝（应控制焊锡丝的熔化量不能过多，以免造成浪费；（4）在焊锡完全熔化后，移去烙铁头。
如焊锡过多，可把烙铁头上的焊锡甩干净，然后不用焊锡丝或极少量的焊锡丝重焊一遍，移去时正好吸去多余的焊锡；（5）如果焊点有连焊，也应将焊锡线（其中有助焊剂）与烙铁头一起接触在连焊的焊点之间，待焊锡丝与助焊剂一起熔化后，移去焊锡丝，再将烙铁头侧放着向下移走，吸去多余的焊锡；（6）如果要用电烙铁去除焊盘孔中的锡（即挑孔），应该将印制板拿高，把烙铁头置于比印制板低的位置，将烙铁头在焊盘孔上擦几下，可以将焊盘孔中的焊锡吸流到烙铁头上去。
如果印制板较小，可以用烙铁将焊盘上的锡熔化，然后迅速开烙铁，将印制板在工作台上轻敲一下，使焊盘上的熔锡振落；（7）将烙铁头上的多余焊锡甩在废锡盒中，再将电烙铁插入烙铁筒中。
（8）正常焊接时，电烙铁与平面应保持角度是45度。
（9）手拿锡线时，锡线头长度应留出3- 5CM。
（10）焊点的标准是：焊点呈锥形，焊锡要适量，表面有光泽，光滑，清洁等。
（11）常见的不良焊点有：虚焊，假焊，漏焊，锡球，锡尖等。
（12）烙铁尖上有锡渣时在焊锡棉上擦掉，焊锡棉要清洗干净，使用时要保持湿润。
（13）烙铁使用后必须放在烙铁架上，不充许传递，防止意外烫伤。
（14）组件脚突出线路板太短会导致锡球脱焊。
（15）排焊时，要把握用锡量，速度要快，拖到最后点应还有助焊剂6调试与检修6.1调试（1）静态工作点测试接上电源变压器（次级为双 12 伏），不带负载情况下接通电源，按下电路板上电源开关，测试滤波电容两端输出电压应分±15V 左右。
若出现异常应该立即断电。
（2）最大输出功率测试将 8Ω负载（滑线电阻器）接入功入输出端。
再将信号源调至频率 f=1000Hz,输出电压为 1V，接到音频放大器的一个声道输入端。
将音调调节电位器调到最图6.1 输出功率测试电路连接图大。
功入输出端接上示波器、毫伏表、失真度仪。
接线图如图8所示。
调节音量电位器，使输出信号失真度 THD=3%时，测出功率放大器的输出电压 Vo 的值，由公式 P=Vo2 /16 计算放大器的最大输出功率。
另一个声道测试方法相同。
(3)音乐试听在功率调试正常后，接上音乐信号源，试听音量和音调电路对音乐的调节效果。
调节左右声道的音调电位器RP2 和 RP3，能够听到高低音调的声音有明显的提升和衰减。
6.2检测过程(1)电路板焊接完成后，按照电路图从头到尾检查一遍，确认是否有焊点接错；(2)按照信号输入顺序连接各个端口；(3)连接信号源，此处我们选择用mp4播放的音频信号；(4)直流稳压电源连接220V市电，确认无误后打开电源开关；(5)检测输出端扬声器是否发声。
第一次检测时只有左声道有声音，右声道没有声音。
此时立即断开开关，拆掉线路检测问题出处。
