课程设计任务书学生姓名：专业班级：电信指导教师：工作单位：信息工程学院题目: 音频功率放大器的设计仿真与实现初始条件：可选元件：集成功放，电容、电阻、电位器若干；或自选元器件。
直流电源±12V，或自选电源。
可用仪器：示波器，万用表，毫伏表等。
要求完成的主要任务:（1）设计任务根据技术指标和已知条件，选择合适的功放电路，如：OCL、OTL或BTL电路。
完成对音频功率放大器的设计、装配与调试。
（2）设计要求1 输出功率10W/8Ω；频率响应20~20KHz；效率>60﹪；失真小。
2 选择电路方案，完成对确定方案电路的设计。
3 利用Proteus或Multisim仿真设计电路原理图，确定电路元件参数、掌握电路工作原理并仿真实现系统功能。
4 安装调试并按规范要求格式完成课程设计报告书。
5 选做：利用仿真软件的PCB设计功能进行PCB设计。
时间安排：1 第18周前半周，完成仿真设计调试；并制作实物。
2 第18周后半周，硬件调试，撰写、提交课程设计报告，进行验收和答辩。
指导教师签名：年月日日月年系主任（或责任教师）签名：目录1 设计任务与要求……………………………………………………………………………..错误！未定义书签。
1.1设计任务…………………………………………………………………………………...错误！未定义书签。
1.2设计要求…………………………………………………………………………………...错误！未定义书签。
2 设计方案………………………………………………………………………………………...错误！未定义书签。
3 选择器件与参数运算………………………………………………………………………错误！未定义书签。
3.1运放NE5532介绍……………………………………………………………………..错误！未定义书签。
3.2 TDA 2030介绍………………………………………………………………………….43.3功率计算 (5)4 单元电路设计 (6)4.1主电源电路 (6)4.2调音电路 (6)4.3功率放大电路 (7)5 电路设计仿真 (9)5.1仿真电路图 (9).9…………………………………………………………仿真结果5.2．6 心得体会 (10)7 参考文献 (11)附表一：电路原理图………………………………………………………………………….错误！未定义书签。
四川师范大学成都学院电路与电子技术课程设计数字音频放大器的设计学生姓名学号所在学院通信工程学院专业名称通信工程班级指导教师成绩四川师范大学成都学院二○一四年十二月课程设计任务书数字音频放大器的设计内容摘要：数字音频放大器是将输入音频模拟信号或PCM数字信息变换成PWM或PDM的脉冲信号用来控制大功率开关电路，经过低通滤波器整形实现数字信号的放大输出。
数字音頻放大器也看上去成是一个一比特的功率数模变换器。
放大器由由三角波振荡器、前置放大电路、PWM比较器、驱动电路、功率放大电路和低通滤波器电路组成。
输入信号形成电路分PWM处理器和PDM处理两种,将输入信号的振幅变化变换成脉冲宽度的变化或脉冲密度的变化。
低通滤波器的作用是将脉冲波形整形成漂亮的模拟波形,即滤除PWM或PDM 信号的载波成分。
常采用功率损耗小的LC型滤波器。
本设计介绍了数字音频放大器的组成及原理，然后用QuartusⅡ软件进行仿真和模拟，用以验证实验。
关键词：PWM调制低通滤波数字音频The design of digital audio amplifier Abstract：Digital audio amplifier is an analog input audio signal or the PCM digital information into a PWM or PDM pulse signal for controlling the power switching circuit, low-pass digital filter shaping to achieve an amplified output signal.Also appears as a digital audio amplifier is a one bit digital to analog converter power. Amplifier by the triangular wave oscillator, preamplifier circuit, PWM comparator, the driving circuit, power amplifier and a low pass filter circuit.Input signal forming circuit of two PWM processor and sub-processor PDM, the amplitude of the input signal is converted into a variation or change in the pulse density of the pulse width changes.Low-pass filter is shaped to the pulse waveform beautiful analog waveform, i.e. the carrier component was filtered PWM or PDM signal. Often with a small power loss LC filter.This design introduces the constitution and the principles of digital audio amplifie r, and then use QuartusⅡ software simulation and modeling to verify the experiment.Keywords：PWM modulation Low-pass filtering Digital audio目录前言 (1)1 数字音频放大器的特点 (2)1.1 过载能力与功率储备 (2)1.2 功放的失真度比较 (2)2 数字音频放大器的原理 (3)2.1 数字音频放大器工作原理图 (3)2.2 数字音频放大器的组成 (4)2.2.1三角波振荡器 (4)2.2.2前置放大电路 (5)2.2.3PWM比较器 (6)2.2.4驱动电路 (8)2.2.5功率放大电路 (8)2.2.6低通滤波器电路 (9)2.2.7 电源模块 (10)3 系统仿真及问题分析 (10)4 结束语 (11)附录 (13)附录1：芯片参考资料 (13)附录2：芯片管脚图 (14)附录3：电路原理图 (15)参考文献 (16)数字音频放大器的设计前言音频放大器发展至今也有近一个世纪的历史了，时至今日音频放大器仍在不断的发展更新。
音频功率放大器的设计
一、音频功率放大器
1、定义
音频功率放大器（PA）是一种用于提高音频设备输出功率的设备，以增加音频系统的响度。
它可以将低功率信号变成足够大的信号，能够推动音箱或拓展环境的响度。
通过调整音频功率放大器的参数，可以改变音频系统的响度和声学特性。
2、类型
音频功率放大器可以分为两类：模拟功率放大器和数字功率放大器。
模拟功率放大器是一种传统的音频放大器，它主要用于推动音箱。
数字功率放大器是一种现代化的音频放大器，它使用数字信号处理技术，能够提供更高的响度和更低的热损耗。
3、设计
（1）模拟功率放大器
模拟功率放大器的设计原理基于晶体管效应放大器（CEA）。
CEA可以将低功率的输入信号放大，使其达到足够大的功率，从而推动音箱。
CEA的典型设计利用晶体管的互补对称原理，使用NPN型和PNP型晶体管组合，来提高其响应时间和低频性能，并能够有效抑制回音和失真。
（2）数字功率放大器
数字功率放大器的设计利用数字信号处理（DSP）技术，以获得更高的响度和更低的热损耗。
它采用噪声抑制技术，可以减少噪声干扰，从而提高声音质量。
单刀音频功率放大器的设计摘要本次课程设计题目为音频功率放大器，简称音频功放，音频功率放大器主要用于推动扬声器发声，凡发声的电子产品中都要用到音频功放。
设计中主要采用OP07进行音频放大器的设计，OP07芯片是一种低噪声，非斩波稳零的双极性运算放大器集成电路。
由于OP07具有非常低的输入失调电压（对于OP07A最大为25μV），所以OP07在很多应用场合不需要额外的调零措施。
设计中的音频功率放大器主要由直流稳压电源、前置放大电路、二级放大电路和功率放大电路组成。
前置放大电路采用了反相比例运算放大器，二级放大电路用一个低通滤波器和一个高通滤波器组成一个带通滤波器，功率放大电路采用了OCL电路。
直流电源采用桥式电路进行整流，输出则采用了三端集成稳压器。
对前置放大电路和二级放大电路进行了输入、输出分析和频率响应分析。
对功率放大电路进行了输入和输出功率分析。
对直流电源进行了输出电压验证。
最后对总电路进行了输入、输出分析、频率响应分析、噪声分析。
关键词： OP07 音频功率放大器AbstractThe curriculum design entitled the audio power amplifier, referred to as audio amplifier, audio power amplifier is mainly used to promote the speaker sound, and where the sound of electronic products to be used in audio amplifier.The main design using the OP07 audio amplifier design, the OP07 chip is a low-noise, non-chopper-stabilized bipolar op amp IC. OP07 has very low input offset voltage (for OP07A 25μV), OP07 in many applications do not require additional zero measures. The design of audio power amplifier by the DC power supply, preamplifier circuit, two amplification circuit and power amplifier circuit. Preamplifier circuit using a reversed-phase proportion of op amp, two amplifier with a low-pass filter and a high-pass filter composed of a band pass filter, power amplifier OCL circuit. The DC power bridge circuit rectifier, the output uses a three-terminal integrated voltage regulator.Preamplifier and two amplifier input, output and frequency response analysis. Power amplifier input and output power analysis. V alidation of the output voltage of DC power. Finally, the total circuit input-output analysis, frequency response analysis, noise analysis.Key words:OP07 audio power amplifier目录摘要 (I)Abstract (II)第一章音频放大器的概述 (1)1.1音频放大电路的回顾 (1)1.2音频功率放大器的介绍 (1)1.2.1 A类(甲类)功率放大器 (2)1.2.2 B类(乙类)功率放大器 (2)1.2.3 AB类(甲乙类)功率放大器 (2)1.2.4 C类(丙类)功率放大器 (2)1.2.5 D类(丁类)功率放大器 (3)1.3放大器的技术指标 (3)第二章音频功率放大器的设计 (6)2.1设计方案分析 (6)2.2前置放大电路设计 (6)2.3二级放大电路设计 (8)2.2.1 低通滤波器设计 (8)2.2.2 高通滤波器设计 (10)2.2.3 二级放大电路电路设计 (12)2.4功率放大器设计 (12)2.5 直流稳压电源设计 (13)2.6 OP07的功能介绍 (14)第三章电路的仿真 (16)3.1 前置电路的仿真 (16)3.1.1 输入与输出分析 (16)3.1.2 电路频率响应特性分析 (17)3.2二级放大电路仿真 (18)3.2.1电路输入与输出分析 (18)3.2.2电路频率响应特性分析 (19)3.3 功率放大电路功率仿真 (20)3.4 直流稳压电源仿真 (22)3.5音频功率放大电路仿真和分析 (23)3.5.1 电路输入与输出分析 (23)3.5.2电路频率响应特性分析 (24)第四章焊接调试组装 (26)4.1焊接 (26)4.2组装 (26)4.3调试 (26)4.4结果 (26)总结 (27)致谢 (28)参考文献 (29)第一章音频放大器的概述1.1音频放大电路的回顾音响技术的发展历史可以分为电子管、晶体管、集成电路、场效应管四个阶段。

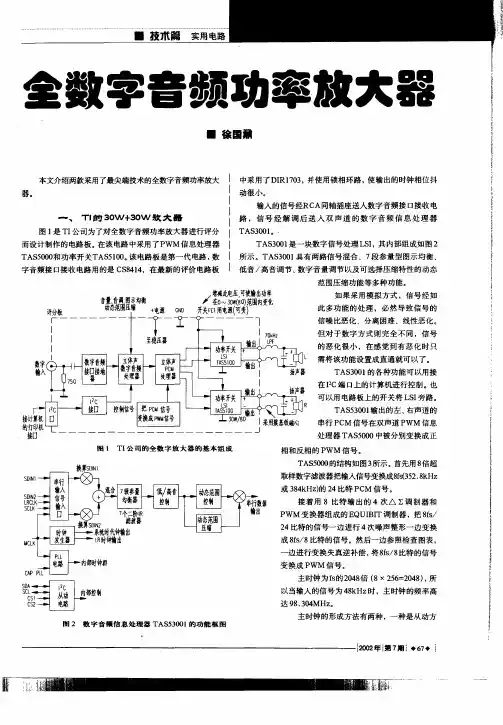

数字音频功放处理芯片设计与实现1 引言目前，数字技术在人类文明中发挥着越来越重要的作用，正成为生活中必不可少的部分。
"数字功放电路"是指用数字技术对音频信号进行处理，使模拟的音频信号转换为数字信号，并最终以脉冲宽度调制(Pulse Width Modulation，PWM )或脉冲密度调制(PulseDensity Modulation，PDM)的方式，驱动大功率开关晶体管(一般用M OS场效应管)，并经一个LC电路进行∑变换后得到模拟的音频信号，并滤除高频脉冲成分，然后驱动扬声器放音。
与传统的模拟功放相比，数字功放的优点有：(1)数字功放的效率高，在80％以上，像TI的TPA203XDl系列最高可达到88％，APOGEE的DDX8000效率为90％，在工作时发热非常小；而模拟功放的AB类功放效率最高也只有60％，若是纯A类功放的效率也只有30％左右。
经过对比，在输出相同功率的情况下，数字功放的发热量只有AB类功放发热量的25％左右；而耗电量只有AB类的60％左右。
(2)数字功放的音质可以同纯A类相媲美，但A类的效率极低，容易发热，功率不容易做大；AB类音质较差，在小信号时容易出现交越失真，功率大时也容易发热。
相比之下数字功放有功率大、效能高、失真低的优点。
(3)抗干扰能力强，数字功放的信号放大部分采用数字放大方式，因为数字信号不容易受到外界杂散电波的干扰。
数字功放的放大工作方式是：把输入的模拟信号先转换成数字信号，再把数字信号进行放大处理。
而模拟功放直接对输入的信号放大，模拟信号容易受到外界杂散电波的干扰，产生一些杂音，影响整机性能。
(4)适合于大批量生产，由于产品的一致性好，所以生产中无须调试，只保证元器件正确安装即可。
数字功率放大器主要分为数字信号处理、桥式功率放大和低阶模拟低通滤波器3个部分。
音频信号处理作用是对输入的数字音频信号[脉冲编码调制(PulseCode Mod ulation，PCM)编码]进行过采样、噪声整形、重新量化编码成PWM形式的输出。
D类功率放大器一．原理D类功放也称为数字功放，与模拟功放的主要差别在于功放管的工作状态。
传统模拟放大器有甲类、乙类、甲乙类和丙类等。
一般的小信号放大都是甲类功放，即A类，放大器件需要偏置，放大输出的幅度不能超出偏置范围，所以，能量转换效率很低，理论效率最高才25%。
乙类放大，也称B类放大不需要偏置，靠信号本身来导通放大管，理想效卒高达78 5%。
但因为这样的放大，小信号时失真严重实际电路都要略加一点偏置，形成甲乙类功放，这么一来效率也就随之下降。
虽然高频发射电路中还有一种丙类，即C类放大，效率可以更高，但电路复杂、音质更差，音频放大中一般都不采用。
这几种模拟放大电路的共同特点是晶体管都工作在线性放大区域中，它按照输入音频信号的大小控制输出的大小，就像串在电源与输出间的一只可变电阻，控制输出，但同时自身也在消耗电能。
D类功放采用脉宽调制（PWM）原理设计，其功放管工作在开关状态。
在理想情况下，功放管导通时内阻为零，两端没有电压，因此没有功率损耗；而截止时，内阻无穷大，电流又为零，也没有功率损耗。
它在实际的工作中的功率消耗主要由两部分构成：转换损耗和I2R损耗。
转换损耗如图1-1所示：图1-1 转换损耗的产生当开关式放大器输出在接通和断开之间切换，或断开和接通之间切换时通过线性区域而消耗功率。
在D类功放中开关管如果采用的是金属氧化物半导体场效应晶体管（MOSFET管），它的开关导通电阻较小一般远远小于1Ω，所以I2R损耗相对来说还是很小的。
当达到最大额定功率时，D类放大器的效率在80％到90％的范围内。
在典型的听音条件下，效率也可达到65％到80％左右，约为AB 类放大器的两倍以上。
D类放大器可分为数字D类放大器与模拟D类放大器两类，数字D类放大器一般用于数字音响领域，如CD信号的功率放大。
模拟D类放大器一般可分为前置放大级、PWM调制、功率放大与低通滤波四个部分。
其中PWM调制和功率放大是D类放大器的核心，PWM调制的一般方案有：（1）采用PWM调制芯片产生PWM信号，此类芯片可方便的产生PWM信号，但一般对电源有要求，不利于整机单5v供电，并且很多情况下产生的PWM 型号为方波。
数字音频功率放大器的设计与制作摘要：本数字音频功率放大器的设计以芯片TDA8920B为核心。
本文简要介绍了该芯片TDA8920B的功能，并描述了以其基本组成的数字音频功率放大器。
文章还包含对功率放大器的相关参数的一些简单测试方法，以及对该制作的评估。
关键词：数字音频；功率放大器；芯片TDA8920B；制作经过十多年的发展，数字音频功率放大器的技术已经日趋成熟。
且由于数字功放所具有的诸如小体积大功率[1]的优点，也使它的应用已经渗透到了许多需要用到音频放大的领域，如舞台扩音、家庭影院等等。
出于对所学应用物理专业知识进行巩固与提升的目的，笔者选择了数字音频功率放大器的设计制作这个课题。
下面将会介绍以芯片TDA8920为核心的数字功放电路的设计过程.。
1 音频功率放大器的分类在数字功率放大器得到发展之前，我们熟悉的功放都是模拟功放。
模拟功放是对时间轴上的连续变化的信号（如电压、电流）进行放大。
后来出现的数字音频功率放大器通俗的讲则是对时间轴上的离散信号0、1进行变换[2]。
1.1 模拟功放模拟功放的基础是是放大线性信号。
按放大器的静态工作点来分类，有A类、B 类、AB类[3]。
其中，A类放大器中，电流连续地流过所有输出器件，即输出级元件总处于导通区。
它的电源转换效率非常低，功耗也很大。
B类放大器是一种器件导通时间为50%的放大器。
效率比A类高但随之而来的失真更大。
AB类放大器则融合了A类放大器和B类放大器的特点。
它在B类放大电路的基础上升级，但采用了一种推挽式电路，因此每个晶体管都不会被彻底截止。
1.2 数字功放数字功放就是核心功率放大部分完全处于开与关状态的放大器。
D类放大器的内部晶体管只有两种工作状态，即开与关工作，它属于数字功放。
D类功放工作原理是先把模拟音频信号转换为PWM 信号(脉冲宽度调制)或PDM（脉冲密度调制）信号,，而后用这两种脉冲信号去控制大功率开关器件通或断。
D类放大器从理论上来讲效率可达百分之百。
电源利用率可逼近90%。
它的转换速率高，瞬态响应特性好，可靠性极高，体积小，发热小。
图1 数字功放与模拟功放的比较2 芯片TDA8920介绍2.1 功能说明2.1.1 概述及特点TDA88920B是一种高效率低功耗的D类音频功率放大器[4]。
它的典型输出为2×100W。
此放大器有非常宽的电压供应，从±12.5V到±30V。
同时它的静态电流消耗非常低。
可组成立体声单端（SE）放大器或单声道桥接式（BTL）放大器。
增益固定：立体声单端（SE）30dB，单声道桥接式（BTL）36dB。
通过模拟输入级输入的音频信号被数字脉宽调制[5]（PWM）器转换为PWM信号。
为了使输出功率晶体管被驱动，这一数字PWM信号施加以控制和信号交换电路和俱有高端和低端的驱动电路。
这样就完成了一次从低功率数字PWM信号（在逻辑电平上）到高功率PWM信号的转变。
一个二阶低通滤波器将PWM信号转变为可通过扬声器解析的模拟音频信号。
TDA8920B是内含高效D-MOS管，驱动器，振荡器，信号交换电路一片式D类放大器。
为了实现保护功能，芯片内置了温度传感器和最大电流测量器。
TDA8920B的双声道包含了两个PWM系统，两个负反馈回路和两个差分输入级。
它还包含了两个声道共用的的振荡器，所有参考源和模拟功能与数字定时管理器。
TDA8920B包含两个独立的高输出功率、高效低失真、低静态电流的放大信道。
放大信道可以被连接为以下配置：单声道桥接负载（BTL）式，立体声单端（SE）式该音频放大系统可以用MODE引脚切换三种工作模式。
待机模式：只消耗非常低的电源电流；静音模式：此模式下放大器在工作，但是输出端的音频信号由于输入级VI转换器的禁用而被抑制；运行模式：此模式下放大器完全运行并且能够输出信号。
2.1.2 脉宽调制频率放大器的输出信号是载波频率大约317kHz的PWM信号。
用二阶低通滤波器可以可以将放大器输出的PWM信号转换为扬声器可以解析的模拟音频信号。
这一转换频率以连接在引脚OSC和引脚VSSA之间的外连电阻Rosc来确定定。
载波频率最好设置为300kHz至350kHz之间。
在引脚OSC端接一个30kΩ的外部电阻可以设置载波频率为317kHz。
如果两个或者更多的放大器应用于一个音频系统中，建议最好使用外部时钟电路以使所有芯片都以同一频率运行。
2.1.3 保护机制TDA8920B包含了以下保护：过温保护；过流保护；窗保护；电源电压保护，欠压保护，过压保护，不平衡保护。
每种错误条件所触发的芯片保护回应都不一样。
2.2 芯片内部框图见图2。
2.3 引脚信息见图3。
图2 芯片TDA8920BTH内部框图图3 芯片TDA8920BTH引脚描述图4 芯片TDA8920BTH引脚配置2.4 静态特性图5 芯片TDA8920BTH的静态特性2.5 立体声双SE配置的特性图6 芯片TDA8920BTH在立体声双SE模式下的应用2.6 输出功率估计在SE模式下的可达到的输出功率可以由以下表达式来估计：（1）最大电流（内部限制为8A）为：（2）变量含义：=负载阻抗=振荡器频率=最小脉冲宽度（典型值为150ns）=单边电压（所以，如果电压为对称的±30V，=30V=限幅条件下的输出功率=THD=10%条件下的输出功率=1.24×3 基于TDA8920B的功放电路设计电路围绕该芯片搭建，采用了立体声双SE的模式。
3.1 调制信号（三角波）发生器的设计芯片内部已经内置了振荡电路，该振荡电路产生的三角波信号将作为音频的调制信号对音频进行调制。
由于音频放大电路的特殊性，要求该调制信号应当满足以下两点：（1）调制后的信号应能被完整地恢复。
所以依据奈奎斯特定律，载波频率至少应当满足人的耳朵所能听到的最高频率20000Hz的2倍，即应当为40000Hz以上。
（2）产生的调制信号必须稳定，即频率和幅度必须保持一致。
由于芯片内置了振荡电路，且本设计不计划采用外部时钟电路，所以无法对在内部产生的调制信号的稳定性进行优化。
引脚OSC和VSSA间的电阻ROSC决定振荡频率。
其中调制信号的频率采用芯片手册推荐的317kHz，此时引脚OSC和VSSA间的电阻ROSC应当选择30kΩ。
3.2输出端滤波电路的设计输出端滤波器负责将PWM信号解析为喇叭能识别的模拟音频信号。
一个良好的输出滤波可以保证PWM信号中的称EMI(电磁干扰)信号被基本滤除，从而使THD（总谐波失真）随之降低。
因为该功率放大器是应用于音频的，根据音频信号的特点，为了获得在通带中最大的平坦响应，不妨采用二阶巴特沃斯滤波器。
其中，为了使THD趋于最小，滤波器中电感和电容的取值还应当随着负载喇叭的阻抗大小而有相应变化。
该电路的输出滤波由R9、R22、C22、C24、C31、C32、L3、L4组成。
电路原理图及原件取值如图7所示。
图7TDA8920B组成立体声SE放大电路原理图3.3 元件的选用为了预防高频脉冲被带入音频处理电路，电源的滤波电容最好选用高速低等效串联电阻ESR的电极电容，如伊娜FOR AUDIO系列电容，尼吉康金字电容等。
耦合电容应当选用被发烧友和功放厂家广泛认同的ROE电解电容。
性能的好坏，与高频去耦电容也有很大关系，低感抗型电容不失为一种好的选择。
云母电容完全可以满足振荡电容的要求，精度比较高的金属膜电阻可以满足振荡电阻的要求。
4 印制电路的优化办法4.1 电源电路电源中的种种信号会与信号回路产生干扰，如电源的寄生反馈对整个系统的影响，对模拟、数字部分的干扰。
电源线路上会在电路的状态的切换中产生尖峰，从而产生瞬间的噪声。
可以使用去耦电容削弱噪声的影响。
此种噪声往往由于负载变化而产生。
去耦电容与芯片的引脚的连接线应该尽量短。
电源变压器应当选用带负载能力高、稳定、少外漏电磁干扰的。
如果电源变压器对电路实在"贡献”了太多干扰，可以用金属罩把它屏蔽起来。
4.2 地线接地可以减少很多的干扰，接地和屏蔽可以大大减少噪声对电路的影响。
设计地线同时也要注意几点。
首先，要区分模拟信号接地与数字部分接地的区别。
模拟部分频率低，在连接线和元件之间的电感相对较小，但是地线如果被连接成环路则会引入很大的环流干扰，模拟部分推荐采用单点接地的方法。
相反数字部分的频率会很高，为了降低地线的阻抗，推荐采用短距多点接地的方法。
其次，由于数字部分与模拟部分的不同，在PCB的设计上要有目的的把它们分离开来，数字地与模拟地要分别连接电源的地端。
5 制作相关图片5.1 电路版图8 电路版正面图9 电路版背面5.2 成品图图10 成品正面图图11 成品背面图6 性能指标功率放大器有非常多的指示指标，例如PO、频率响应特性、THD总谐波失真、S/N信噪比、效率η，输出阻抗ZO、阻尼系数等。
配备必要的仪器仪表主要有：音频信号发生器、音频毫伏表、示波器、失真度测量仪，假负载等。
6.1 输出功率功放的负载所承受的功放的输出端给其的功率叫做输出功率，它的基本单位是瓦特。
在输出端所接负载和功放的放大能力一定的情况下，功放的输出功率与输入信号的幅度有关系。
在给定的THD总谐波失真的条件下，功放所能输出的在其条件下的最大输出功率。
给功放输入1kHz的正弦波信号，测量假负载RL上的电压UO，利用下式计算输出功率：(3)功率放大器的功率测量电路如图12所示。
图12输出功率的测试的实验接线图6.3 频率响应频率响应是一种指示音频功率放大器对各个频率的放大能力的指标。
通过这个指标，我们可以直观的看到工作频率的范围，以及在其范围内功放的输出是否在幅值大小上有较大波动。
它的单位一般为dB。
它又有幅度和相位两种响应。
通常来讲，音频功率放大器的频率响应只是表明幅度频率响应。
频率响应的测试接线方法如下图。
图13 频率响应的测试的实验接图6.3 信噪比信噪比，用英文表示就是S/N，是分贝表示的输出幅度与噪声幅度的值。
它的值越大，说明噪声越小，听感越好。
一般来说，音频功放的信噪比的要求在50分贝以上。
至于一些性能优异的功放，音频功放的信噪比甚至要达到72分贝以上。
6.4 失真度系数音频信号经过放大电路之后输出信号的波形不可能完全和输入信号一致，一定会发生一些失真。
可以用失真度系数来表示失真的大小。
测量输出信号的各种谐波合成有效电压和基波有效电压，两者作比即可得失真度系数。
通常而言，失真度有专门的失真仪进行准确精密和便捷的测量。
测试电路如图14。
图14 失真度的测试的实验接线图一般的测试中将会测量人耳听力范围20Hz至20kHz这个范围内的不同的频率的失真度。
一般认为1kHz的失真度为基准，如果其他频率的失真度与之相比差别不大，则表示在整个音频频段中失真度比较均匀。
