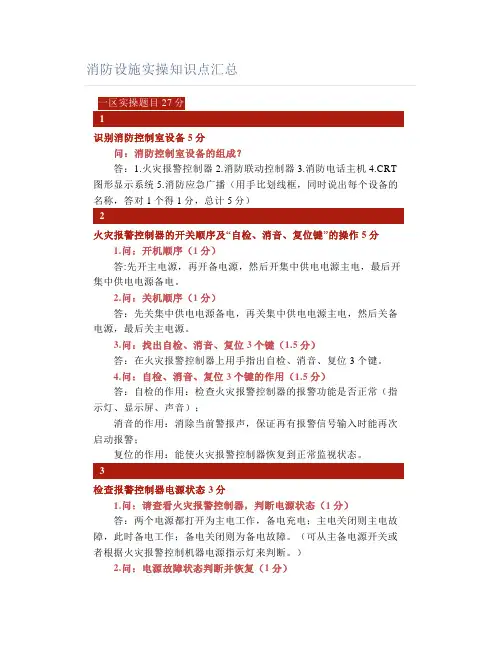

消防设施实操知识点汇总271识别消防控制室设备5分问：消防控制室设备的组成？答：1.火灾报警控制器2.消防联动控制器3.消防电话主机4.CRT 图形显示系统5.消防应急广播（用手比划线框，同时说出每个设备的名称，答对1个得1分，总计5分）2火灾报警控制器的开关顺序及“自检、消音、复位键”的操作5分1.问：开机顺序（1分）答:先开主电源，再开备电源，然后开集中供电电源主电，最后开集中供电电源备电。
2.问：关机顺序（1分）答：先关集中供电电源备电，再关集中供电电源主电，然后关备电源，最后关主电源。
3.问：找出自检、消音、复位3个键（1.5分）答：在火灾报警控制器上用手指出自检、消音、复位3个键。
4.问：自检、消音、复位3个键的作用（1.5分）答：自检的作用：检查火灾报警控制器的报警功能是否正常（指示灯、显示屏、声音）；消音的作用：消除当前警报声，保证再有报警信号输入时能再次启动报警；复位的作用：能使火灾报警控制器恢复到正常监视状态。
3检查报警控制器电源状态3分1.问：请查看火灾报警控制器，判断电源状态（1分）答：两个电源都打开为主电工作，备电充电；主电关闭则主电故障，此时备电工作；备电关闭则为备电故障。
（可从主备电源开关或者根据火灾报警控制机器电源指示灯来判断。
）2.问：电源故障状态判断并恢复（1分）答:查看电源的故障情况并说出故障的电源，再说出故障的处理（如：主电故障，手动打开主电；如备电故障，手动打开备电即可）3.问：电源切换（1分）操作：分3种情况（1）主电备电都开启的情况下，表示主电工作，现在要切换成备电工作，关闭主电即可。
（2）主电故障备电工作情况下，打开主电即可。
（3）主电工作备电故障，先打开备电再关闭主电即可。
(注：切换过程中注意不可把两个电源都关掉，切换完成后判断电源是否符合要求。
)4值班及交接班4分1.问：值班记录怎么填写：（2.5分）答：从五个方面回答（1.报警类型-火警；2.报警部位-1栋1层3区防火分区；3.报警时间-2014年9月17日10点26分38秒；4.报警原因-手动报警按钮报火警；5.处理方法）注：需要从液晶显示屏上把具体内容代入并表达出来。
T1T4T3T2T6T5LD RDFnHOME/MON.EXIT/LOCKSB SASCSD天地飞微信公众号（ET 系列）全比例16通道遥控器ET16说明书V1.01感谢您使用天地飞产品！●使用本产品前请详细阅读本产品说明书！●请您正确使用本产品！航模不是玩具，为了安全，请您不要到人群密集的地方飞行！——深圳市天地飞科技开发有限公司锁屏设置040V 翼混控副翼升降舵翼梢小翼螺距到油针十字盘设置081-082102103104陀螺仪副翼升降舵翼梢小翼摇杆位置提示音129130124123特别注意下列标记所指示的安全信息！如果不正确操作，可能会导致危险的情况并造成死亡或严重伤害。
如果不正确操作，可能会导致危险的情况或造成死亡或严重伤害，如果不正确操作，但存在受伤或身体伤害的危险。
或者可能引起表面损伤或身体伤害的概率很高。
对用户造成严重伤害的可能性较小，禁止行为务必遵守要特别注意飞行场地的规则，以及观众的存在和位置，风向和场地内的任何障碍。
禁止在接近高压线、通信基站、有人聚集或活动的场所飞行！使用本产品，则视使用者对本产品所产生的行为后果负责。
天地飞科技对于产品直接或者间接造成的任何损坏、伤害以及任何法律责任不予负责，用户应遵守包括但不限于本文档的所有指引。
敬请遵循当地法律法规进行正规飞行活动，不可使用本产品进行危及他人人身安全、财物安全等不良飞行行为。
初学者请特别注意以下安全事项！请细读！为了您和他人的安全，请遵守以下注意事项：当您开始飞行时，重置您的ET16内置定时器，并在飞行过程中密切注意电池的电量使用情况。
免责&警告：对电池进行充电！使用前检查发射机和接收机电池电量。
低电量会导致模型失去控制而坠毁。
在电线、高层建筑或通信设施附近飞行一定要小心，因为周围可能会有无线电干扰。
禁止在疲劳、醉酒等身体状态不适时飞行！禁止在下雨、强风等恶劣天气下飞行！禁止在机场和其他明令禁飞的地方飞行！飞行前，做好飞行器的设备检测，检查收发系统与飞行器是否正常；飞行时，使发射机显示界面处在初始界面，防误改参数；飞行后，先关闭接收机电源再关发射机电源，防失控保护功能生效伤人！发射机和接收机 通电与断电先后须知！■ 通电步骤：多调试，多测试，少损失，少伤害！后 接收机通电先 接收机断电后 发射机关机发射机或接收机低电压会导致失控危险！■ 断电步骤：先 发射机开机（保证油门处在最低）注意：这里发射机将会对应显示警告界面，请注意发射机提示！错误的操作将有可能令使用者受到意外伤害！务必遵守务必遵守10、在充电过程中电池温度上升是正常的，但如果充电器或电池过热，立刻将电池从充电器拔下！！必须对曾经过热的电池密切观察以防潜在的损害，如果你怀疑电池已经损坏，请不要继续使用。

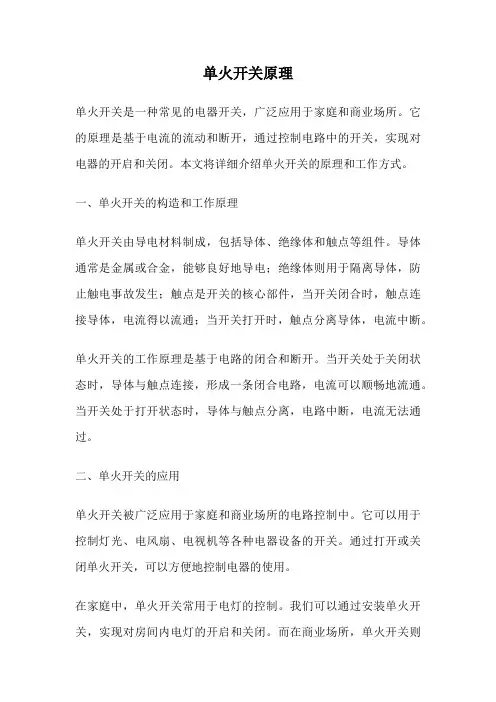

单火开关原理单火开关是一种常见的电器开关，广泛应用于家庭和商业场所。
它的原理是基于电流的流动和断开，通过控制电路中的开关，实现对电器的开启和关闭。
本文将详细介绍单火开关的原理和工作方式。
一、单火开关的构造和工作原理单火开关由导电材料制成，包括导体、绝缘体和触点等组件。
导体通常是金属或合金，能够良好地导电；绝缘体则用于隔离导体，防止触电事故发生；触点是开关的核心部件，当开关闭合时，触点连接导体，电流得以流通；当开关打开时，触点分离导体，电流中断。
单火开关的工作原理是基于电路的闭合和断开。
当开关处于关闭状态时，导体与触点连接，形成一条闭合电路，电流可以顺畅地流通。
当开关处于打开状态时，导体与触点分离，电路中断，电流无法通过。
二、单火开关的应用单火开关被广泛应用于家庭和商业场所的电路控制中。
它可以用于控制灯光、电风扇、电视机等各种电器设备的开关。
通过打开或关闭单火开关，可以方便地控制电器的使用。
在家庭中，单火开关常用于电灯的控制。
我们可以通过安装单火开关，实现对房间内电灯的开启和关闭。
而在商业场所，单火开关则承担更多的功能，可以控制大型照明系统、空调和其他电器设备的开关。
三、单火开关的特点和优势1. 简单易用：单火开关的操作非常简单，只需轻触开关即可实现电器的开关控制。
2. 安全可靠：单火开关采用优质材料制成，在正常使用条件下具有较高的安全性和可靠性。
3. 节能环保：使用单火开关可以方便地控制电器的使用时间，实现节能减排的目的。
4. 适应性强：单火开关适用于各种电器设备的控制，具有广泛的应用范围。
四、单火开关的注意事项1. 安装和维修应由专业人员进行，确保安全可靠。
2. 使用时应注意开关的状态，避免长时间处于闭合或打开状态，以免造成电器损坏或浪费电能。
3. 在更换电器或维修电路时，务必切断电源，避免触电事故发生。
4. 避免在潮湿或高温环境下使用单火开关，以防影响正常使用和寿命。
五、总结单火开关是一种常见且实用的电器开关，通过控制电路的闭合和断开，实现对电器的开启和关闭。
“Haile海乐”无线遥控开关使用说明书
非常感谢您选购“Haile海乐”牌无线遥控开关系列产品，本产品依据国际电工惯例，并采用国内外最先进的电子线路设计，性能更稳定，质量更可靠.
在安装使用之前请认真阅读下面操作说明
一、适用范围：
家庭、办公室、商场、酒店、医院、仓库等场所的灯具照明控制和类似用途电器的控制。
二、功能特点：
1、安装方便---- 标准86式墙壁开关外型设计，不需接零线，不需对灯具改动任何
接配件，可直接替换原有墙壁开关；
2、适用灯具---- 可接日光灯、节能灯、白炽灯、射灯、卤素灯等常见灯具；
3、防雷设计---- 设有防雷功能，性能安全可靠；
4、隔墙遥控----可隔墙进行无线远距离遥控（在房间可遥控客厅的灯具）；
5、互不干扰----采用数字编解码技术，无方向性，与邻居家的同型号产品间不会互相干扰；
6、来电自熄---- 电网停电后再来电，开关自动处于关闭状态，避免浪费电能；
7、双向控制---- 即可用墙上开关控制，也可遥控控制，使用更方便；
8、集中遥控---- 一个多键的遥控器可集中控制全家的智能遥控开关；
9、群控功能---- 可让遥控器上的一个按键同时控制任意多路灯具，让这些灯具同时开、或同时关；
10、总开总关---- 遥控器上可自由设定总开或总关按键，轻松按下一个按键就能打开或关掉（参与学习并在控制距离范围内的）所有灯具；
11、智能识别---- 开关能学习识别本公司系列产品中的任一遥控器，开关和遥控器
不必配套购买，用户可自由选配，随意升级添加并自行配置；
相比同行产品独有功能；
12、宽电压设计110-250V的情况下都能正常工作；
13、不挑灯具，接日光灯和节能灯不用加补偿电容，无闪烁现象；
14、超低供耗设计，待机耗电：小于0.01W，根据1度电=1千瓦时的公式计算：全年耗电=（0.01W×24小时×365天）÷1千瓦时=0.096度电（全年不足0.1度电）；
三、功能指示图：
三、安装接线指示图：
触摸屏无线遥控开关安装图
图一图二图三图四1．接线方式请严格按照开关背面的接线示意图操作。
2．接好线后按图一用小平口一字螺丝刀插入图示位置，插入后向左或向右方向旋转，将面板拆下；
3．按图二用一字螺丝刀从上方把显示翻盖翻起。
露出开关固定螺丝孔。
4．按图三将开关装入墙上标准的86底盒后，旋紧螺丝固定。
5．按图4把显示翻盖和面板装回原样安装完毕。
温馨提示：按开关后盖接线示意图安装好之后，方可接通电源，开关自带红色（LED）指示灯闪亮一次，表示线路接触良好，开关进入工作状态，可以进行如下操作：
四．遥控器单键开、关、总开、总关、清码的学习方法；
1、单键开、关学习方式；（例如：第1路开关的学习）
在开关的所有灯关闭的状态下，长按第一路开关（此时第一路灯亮起）直到学码指示灯闪亮一次后松开，再按遥控器上需要控制第一路的按键（比如A键）此时学码指示灯闪亮一次表示学习成功，成功后按A键一次灯熄灭，再按一次A 键灯点亮。
（其他路的学码方法同上）
2、总开和总关的学习
A：“总开”键的学习
在第一路灯打开第二第三路灯关闭的状态下，长按第一路开关（此时1、2、3路灯都关闭）直到学码指示灯闪亮两次后松开，再按遥控器上需要学习为总开功
能的按键（比如C键）此时学码指示灯闪亮一次表示学习成功，成功后按C键一次，本开关的3路灯都点亮；再按一次C键所有灯还是点亮的状态不改变。
（总开功能键C键只能开灯不能关灯）
B：“总关”键的学习
在第一路灯打开第二第三路灯关闭的状态下，长按第一路开关（此时1、2、3路灯都关闭）直到学码指示灯闪亮一次后松开，再按遥控器上需要学习为总关功能的按键（比如D键）此时学码指示灯闪亮一次表示学习成功，成功后按C键（或手动打开3路灯，按D键一次，本开关的3路灯都同时关掉；再按一次D键所有灯还是关闭的状态不改变。
（总关功能键D键只能关灯不能开灯）
温馨提示：任意一个按键都可以按上面的操作设置为单键开、关，或者总开总关。
4、开关的清码：
在任意状态下长按其中一路的手动开关直到学码指示灯闪亮三次后松开将清除本开关所学的所有遥控器码（注：清码后只能手动开关，如要遥控，必需重新学码）。
温馨提示：
a、出厂设置遥控器上“总开”键为总开，“总关”键为总关，“1”键控制第“1”路灯具；“2”键控制第“2”路灯具；“3”键控制第“3”路灯具；（多键遥控器其它按键为空键，可进行学习我公司同类型其它遥控开关）。
b、任意一个按键都可以按上面的操作设置为单键开、关，总开，总关。
六、技术指标：
1、超低功耗设计，待机电流：220V 小于40uA （功耗小于0.01W）
2、工作电压：AC110~250V （50/60Hz）
3、工作频率：315 MHZ 433 MHZ 430 MHZ 303 MHZ
4、遥控距离：按配置遥控器的不同而定。
5、标准外型尺寸：86*86*30.5mm
6、负载总功率：阻性负载:1000W,感性容性负载:400W
7、环境温度–20℃—80℃
8、灵敏度-105dB
特别提示：
1、非专业人士不要自行拆装，单线制开关严禁直接将零线和火线同时接在两个接
线柱子上，否则后果自负；
2、遥控器电池安装：打开遥控器电池盖，金属片为正极（+），弹簧为负极（-），
对应装到遥控器电池盒内，注意电池装反会损坏遥控器。
3、在遥控器使用过程中如发现遥控距离变近，指示灯变暗，则需更换电池。
电池
规格（12V 23A或27A）
4、本开关非人为或不可抵抗的自然因素外，一年内有质量问题包换（面框除外）。
保修条款：
1、商品售出之日起一个月内，如发生性能故障，商品本身及外包装必须保持完整，
无刮伤，可更换同型号的商品，（须经检查）但不包括人为损坏。
2、商品自售出之日起1年保修，终身维护，配件不在保修范围内。
3、保修服务只限正常使用下有效，一切人为损坏、自行拆装、拆保修标志、超负
荷使用不当不在保修范围内。
