电工技术基础第一章电路模型及电路定律§1.1电路及基本物理量一、电路的组成及功能： 1．电路的组成：电路是为了某种需要而将某些电工设备或元件按一定方式组合起来的电流通路。
由电源、负载和中间环节3部分组成。
2．电路的主要功能：①进行能量的转换、传输和分配。
②实现信号的传递、存储和处理。
二、电流：的电流方向称为电流的参考方向。
如果求出的电流值为正，说明参考方向与实际方向一致，否则说明参考方向与实际方向相反。
三、电压、电位和电动势：1．电压：单位正电荷由a 点移至b 点电场力所做的功称为a 、b 点两点间的电压。
电压的实际方向规定由电位高处指向电位低处。
与电流方向的处理方法类似，可任选一方向为电压的参考方向。
例：当ua =3V ，ub = 2V 时u1 =1V ， u2 =－1V最后求得的u 为正值，说明电压的实际方向与参考方向一致，否则说明两者相反。
对一个元件，电流参考方向和电压参考方向可以相互独立地任意确定，但为了方便起见，常常将其取为一致，称关联方向；如不一致，称非关联方向。
如果采用关联方向，在标示时标出一种即可。
如果采用非关联方向，则必须全部标示。
2.电位：单位正电荷由电路中某点移至参考点电场力所做的功，称为该点电位。
电路中a 、b 点两点间的电压等于a 、b 两点的电位差。
3．电动势：外力克服电场力把单位正电荷从电源的负极搬运到正极所做的功，称为电源的电动势。
电动势是衡量外力即非静电力做功能力的物理量。
电动势的实际方向与电压实际方向相反，规定为由负极指向正极。
四、电功率：电场力在单位时间内所做的功称为电功率，简称功率。
p ＞0时吸收功率，p ＜0时放出功率。
功率与电流、电压的关系： 关联方向时：p =ui 非关联方向时：p =－ui正值I负值(a)(b)+ u 1 －ab－ u 2 +ab+ u －(a) 关联方向ab－ u +(b) 非关联方向abba ab V V U -=例：求图示各元件的功率.（a ）关联方向：P=UI=5×2=10W ，P>0，吸收10W 功率。
电工技术基础知识元气件的认识第一章：电子器件第一节电阻器电阻，代号缩写为R，它是导体的一种基本性质，与导体的尺寸、材料、温度有关。
欧姆定律说，I=U/R，那么R=U/I，电阻的基本单位是欧姆，用希腊字母“Ω”表示，有这样的定义：导体上加上一伏特电压时，产生一安培电流所对应的阻值。
电阻的主要职能就是阻碍电流流过。
事实上，“电阻”说的是一种性质，而通常在电子产品中所指的电阻，是指电阻器这样一种元件。
欧姆常简称为欧。
表示电阻阻值的常用单位还有千欧（kΩ），兆欧（MΩ）。
一、电阻器的种类电阻器的种类有很多，通常分为三大类：固定电阻，可变电阻，特种电阻。
在电子产品中，以固定电阻应用最多。
而固定电阻以其制造材料又可分为好多类，但常用、常见的有ＲＴ型碳膜电阻、ＲＪ型金属膜电阻、ＲＸ型线绕电阻，还有近年来开始广泛应用的片状电阻。
型号命名很有规律，Ｒ代表电阻，Ｔ－碳膜，Ｊ－金属，Ｘ－线绕，是拼音的第一个字母。
在国产老式的电子产品中，常可以看到外表涂覆绿漆的电阻，那就是ＲＴ型的。
而红颜色的电阻，是ＲＪ型的。
电阻器当然也有功率之分。
常见的是1/8瓦的“色环碳膜电阻”，它是电子产品和电子制作中用的最多的。
当然在一些微型产品中，会用到1/16瓦的电阻，它的个头小多了。
再者就是微型片状电阻，它是贴片元件家族的一员。
二、电阻器的标识这些直接标注的电阻，在新买来的时候，很容易识别规格。
国际上惯用“色环标注法”。
事实上，“色环电阻”占据着电阻器元件的主流地位。
“色环电阻”顾名思义，就是在电阻器上用不同颜色的环来表示电阻的规格。
有的是用４个色环表示，有的用５个。
有区别么？是的。
４环电阻，一般是碳膜电阻，用３个色环来表示阻值，用１个色环表示误差。
５环电阻一般是金属膜电阻，为更好地表示精度，用４个色环表示阻值，另一个色环也是表示误差。
下表是色环电阻的颜色-数码对照表：颜色有效数字乘数允许偏差黑色 0 10的0次方棕色 1 10的1次方 +/- 1%红色 2 10的2次方 +/- 2%橙色 3 10的3次方 -----黄色 4 10的4次方 -----绿色 5 10的5次方 +/- 0.5%蓝色 6 10的6次方 +/- 0.2%紫色 7 10的7次方 +/- 0.1%灰色 8 10的8次方 -----白色 9 10的9次方 +5~-20%无色 ----- ----- +/- 20%银色 ----- ----- +/- 10%金色 ----- ----- +/- 5%色环电阻的规则是最后一圈代表误差，对于四环电阻，前二环代表有效值，第三环代表乘上的次方数。

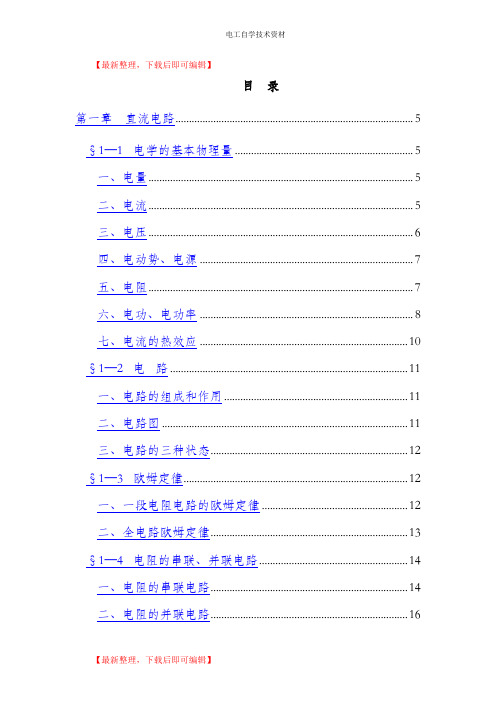

【最新整理，下载后即可编辑】目录第一章直流电路 (5)§1—1电学的基本物理量 (5)一、电量 (5)二、电流 (5)三、电压 (6)四、电动势、电源 (7)五、电阻 (7)六、电功、电功率 (8)七、电流的热效应 (10)§1—2电路 (11)一、电路的组成和作用 (11)二、电路图 (11)三、电路的三种状态 (12)§1—3欧姆定律 (12)一、一段电阻电路的欧姆定律 (12)二、全电路欧姆定律 (13)§1—4电阻的串联、并联电路 (14)一、电阻的串联电路 (14)二、电阻的并联电路 (16)§1—5电工测量基本知识 (17)一、万用表的外形及基本组成 (18)二、万用表的使用步骤 (20)三、万用表的使用注意事项 (20)习题 (20)第二章电磁的基本知识 (22)§2—1磁的基本知识 (22)一、磁现象 (22)二、磁场、磁感应线 (22)三、磁通、磁感应强度 (23)四、磁导率 (24)§2—2电流的磁场 (25)一、通电直导线的磁场 (25)二、通电螺线管的磁场 (25)三、磁场对载流直导线的作用 (26)四、磁场对通电线圈的作用 (27)§2—3电磁感应 (27)一、电磁感应现象 (27)二、法拉第定律 (29)三、楞次定律 (29)四、电磁感应定律 (31)§2—4自感、互感 (31)一、自感 (31)二、互感 (32)习题 (33)第三章正弦交流电路 (34)§3—1正弦交流电的产生 (35)一、正弦交流电的特点种 (35)二、正弦交流电的产生 (35)§3—2正弦交流电的三要素 (37)一、周期、频率、角频率 (37)二、瞬时值、最大值、有效值 (38)三、相位、初相和相位差 (39)§3—3正弦交流电的表示法 (40)一、三角函数式法 (41)一、纯电阻电路 (42)二、纯电感电路 (42)三、纯电容电路 (44)§3—5三相交流电路 (46)一、三相电动势的产生 (46)二、三相电源绕组的联结 (47)三、三相交流电路负载的联结 (48)§3—6常用电气照明电路 (50)一、白炽灯照明电路 (50)二、节能灯照明电路 (51)三、日光灯照明电路 (51)习题 (52)第四章变压器与三相异步电动机 (54)§4—1变压器的基本结构和工作原理 (54)一、变压器的基本结构 (55)二、变压器的工作原理 (56)三、几种常见变压器 (58)四、变压器的主要技术数据 (59)五、变压器的使用要点 (60)§4—2三相异步电动机的用途和结构 (60)一、电动机概述 (60)二、三相笼式异步电动机的基本结构 (61)§4—3三相异步电动机的转动原理 (62)一、演示实验 (62)二、定子旋转磁场的产生 (62)三、旋转磁场对转子的作用 (64)§4—3三相异步电动机的使用 (65)一、启动 (65)三、制动 (66)四、三相笼式异步电动机的铭牌数据 (67)五、三相异步电动机使用要点 (68)§4—5单相异步电动机 (69)第五章简单机床电路 (71)§5—1常用低压电器 (72)一、开关 (72)二、接触器 (75)三、热继电器 (76)四、熔断器 (76)§5—2机床的几种控制线路 (78)一、点动控制线路 (78)二、看懂机床控制线路的基本要领 (78)三、接触器自锁控制线路 (79)四、接触器联锁的正反转控制线路 (81)五、C620—1型车床控制线路 (83)习题 (84)第六章安全用电 (85)§6—1触电 (85)二、触电原因及方式 (86)§6—2安全用电措施 (87)一、常用安全用电措施 (87)二、电气设备的保护接地和保护接零 (88)三、安全用电十不准 (89)§6—3电气事故及紧急处理 (90)一、触电急救 (90)二、对电气设备做好监护 (90)三、电火警的紧急处理 (91)四、防雷击的安全措施 (91)习题 (92)第一章直流电路现实生活中，我们经常听到或说起很多有关电方面的名词、术语，也经常有很多用电方面的困惑。
【最新整理，下载后即可编辑】四、简答题1．有两个白炽灯“110V 、100W ”和“110V 、40W ”。
能否将它们串接在220伏的工频交流电源上使用？试分析说明。
2．试述提高功率因数的意义和方法？3．某电容器的额定耐压值为450伏，能否把它接在交流380伏的电源上使用？为什么？4．在电源电压不变的情况下，如果将三角形接法的电动机误接成星形，或者将星形接法的电动机误接成三角形，其后果如何？5．有的三相异步电动机有380/220V 两种额定电压，定子绕组可以接成星形或者三角形，试问何时采用星形接法？何时采用三角形接法？五、计算题1．计算如图电路中B 点的电位。
2．在下图电路中，已知U 1=54V ，U 2=18V ，R 1=3Ω，R 2=4Ω，R 3=6Ω，用叠加原理求I 3的值。
3．在下图电路中，已知U 1=18V ，U 2=6V ，R 1=3Ω，R 2=2Ω，R 3=6Ω，R L =5Ω，用戴维南定理求电流I L 的值。
电工技术基础四、简答题 1．有两个白炽灯“110V 、100W ”和“110V 、40W ”。
能否将它们串接在220伏的工频交流电源上使用？试分析说明。
答：不能将它们串接在220V 工频交流电源上使用。
因为它们的额定电压相同，但额定功率不同，这说明它们的灯丝电阻不同：额定功率大的白炽灯灯丝电阻小，额定功率小的白炽灯灯丝电阻大，串联后它们的电压分配与阻值成正比，因此，100W 白炽灯上加的电压低于额定值不能正常工作；40W白炽灯上加的电压高于额定值将损坏寿命（或烧损）。
2．试述提高功率因数的意义和方法？答：提高线路的功率因数，一方面可提高供电设备的利用率，另一方面可以减少线路上的功率损耗。
其方法有自然补偿法和人工补偿法两种：自然补偿法就是尽量减少感性设备的轻载和空载；人工补偿法就是在感性设备两端并联适当的电容。
3．某电容器的额定耐压值为450伏，能否把它接在交流380伏的电源上使用？为什么？答：耐压值为450伏说明该电容器承受电压的最高限值是450伏。
电工技术基础电工技术基础 1一、电流和电量1.电流电流是指电荷在导体内运动的电荷数量与单位时间的比值。
单位是安培(A)，符号为I。
2.电量电量是指电荷通过某一面积的导体所带的电荷量，它是电流与时间的乘积。
单位是库仑(C)。
3.欧姆定律欧姆定律是指在一定范围内，电流I和电压U成比例。
电阻R是电压U和电流I的比值，公式为I=U/R。
二、电阻和电容1.电阻电阻是指导体对电流的阻碍程度，是电压和电流的比值。
单位是欧姆(Ω)。
2.电容电容是指导体中存储电荷的能力。
它是电荷Q与电压U的比值，公式为C=Q/U。
单位是法拉(F)。
3.瞬时电流和平均电流瞬时电流是指在某一瞬时的电流值。
平均电流是指在一定时段内电流值的平均值。
三、直流电路和交流电路1.直流电路直流电路是指电流方向不变的电路。
直流电源可以是电池、太阳能电池板、发电机等。
2.交流电路交流电路是指电流方向随时间改变的电路。
交流电源可以是发电机、变压器等。
四、电路的基本组成元件1.电源电源是提供电能的设备，例如电池、发电机、太阳能电池板等。
2.开关开关是电路的控制元件，它可以切断或接通电路。
3.电阻电阻用于限制电流的大小，在电路中扮演阻滞电流的角色。
4.电容电容储存电荷和电能，在电路中扮演存储电能的角色。
5.电感电感可以产生电磁感应，用于调制和解调信号。
五、电路的类型及其应用1.串联电路串联电路是逐个连接的电路，电流相同，电压分配。
串联电路可以用于分压电路。
2.并联电路并联电路是平行连接的电路，电压相同，电流分配。
并联电路可以用于分流电路。
3.混合电路混合电路是由串联电路和并联电路组合而成的复杂电路。
六、电工仪器的使用及维护1.万用表万用表是电学测试的必备工具，可以用来测量电压、电流和电阻等参数。
使用前应检查表头、电池、保险丝等部件是否正常。
2.示波器示波器可以显示电信号的波形和幅度，重要的测试仪器之一。
使用前应检查探头、屏幕等部件是否正常。
3.绝缘测试仪绝缘测试仪可以用来测试绝缘物质的绝缘性能。
目录第一章基础知识 (3)第一节基本概念 (3)第二节电气常用颜色 (5)一、依导线颜色标志电路时 (5)二、依电路选择导线颜色时 (5)第二章低压知识 (6)第一节低压电器标准及功能 (6)一、低压电器的标准 (6)二、几种低压电器的功能 (6)第二节低压电器结构 (7)一、低压断路器 (7)二、塑壳式断路器 (8)第三章高压知识 (11)第一节基本元器件 (11)一、空气断路器 (11)二、六氟化硫断路器 (11)三、真空断路器 (12)第二节变电站综合自动化系统 (14)一、概述 (14)二、DCAP2002运行环境 (18)三、变电站站控层监控系统的特点及组网方案 (19)四、出厂调试 (19)第三节高压电器操作术语 (20)第四节高压电器设备上工作的一般规定 (20)一、变（配）电所的值班工作 (20)二、高压设备的巡视 (21)三、倒闸操作 (21)四、“两火一地”供电系统的工作 (22)第五节高压开关设备反事故技术措施 (22)一、基本措施 (22)二、预防开关灭弧室烧损及爆炸 (22)三、预防套管、支持瓷瓶及绝缘提升杆闪烙及爆炸 (23)四、预防开关拒分、拒合、误动等操作故障 (23)五、预防直流操作电源故障引起的开关拒动及烧损事故 (23)六、预预液压机构漏油及慢分事故 (24)七、防止开关进水受潮 (24)八、预防机械损伤 (24)第四章电动机 (25)第一节交流异步电动机 (25)一、概述 (25)二、安装前的准备及安装 (26)三、调试 (27)四、运行及维护 (28)五、常见故障 (29)六、电机温升说明 (29)第二节直流电机 (29)一、概述 (29)二、电机的起运、安装及校正 (30)三、使用说明 (30)四、维护说明 (31)五、主要故障与排除措施 (33)第五章检修维护 (33)第一节低压电器常见故障及维修 (33)一、触头的故障及维修 (34)二、电磁机构的故障及维修 (34)三、继电器常见故障的检修 (35)第二节三相电动机故障判断及维修 (36)一、看 (36)二、听 (36)三、闻 (37)四、摸 (37)第三节高压检修安全操作程序 (37)第四节配电变压器损坏原因及分析 (38)一、雷击。
电工技术基础知识1. 电工技术的概述电工技术是一门研究电力的产生、传输、分配和应用的技术学科。
它涉及到电的基本原理、电路组成和运行原理、电机和变压器的工作原理以及电工设备的维护和修理等方面。
电工技术的掌握对于电力行业的发展和电气设备的运行非常重要。
2. 电的基本概念电是一种物质不可分割的基本粒子。
它具有电荷，正电荷和负电荷相互作用形成电场，电场力可以作用于带电体上产生电流。
电流是电荷在导体中传输的过程，通常以符号I表示，单位是安培(A)。
3. 电路的组成和工作原理电路是由电源、导线、电阻、电容和电感等元件组成的闭合通路。
电流从电源正极经过导线流向负极，顺着电路中的元件产生不同的作用。
电阻用于限制电流的流动，电容用于储存电荷，电感用于产生电磁感应等。
4. 电机和变压器的工作原理电机是将电能转化为机械能的装置，根据不同的工作原理可分为直流电机和交流电机。
直流电机利用电流在磁场中受到力的作用而旋转；交流电机则通过电流改变方向产生旋转磁场来驱动转子旋转。
变压器是一种用于改变交流电压的装置。
它由两个或多个线圈（即绕组）共同构成，通过线圈之间的电磁感应作用实现电压的升降。
5. 电工设备的维护和修理电工设备维护和修理是电工技术的重要组成部分。
常见的维护和修理工作包括对电路的检修、故障排除、参数调整以及零部件的更换等。
维护和修理工作需要掌握基本的电工知识和操作技能，并遵守相关的安全规范和操作规程。
总结：电工技术基础知识涵盖了电的基本概念、电路的组成和工作原理、电机和变压器的工作原理以及电工设备的维护和修理等内容。
掌握这些基础知识对于从事电工相关的工作和领域非常重要。
在实际应用过程中，电工技术的灵活运用和准确把握才能确保电力系统的安全和稳定运行。
电子技术基础电子电器设备的性能、质量和可靠性等技术指标，不仅决定于电路的设计和生产，还与正确选用元器件有很大关系，因此我们需要对组成电器设备电路中的元器件有一定的认识和检测能力。
这一部分内容我们将介绍一些常用的元器件的主要性能，以及正确识别、检测元器件等基本知识。
1.电阻和电位器电阻是电子电器设备中最常用的基本元器件之一。
它的种类很多，形状各异，功率也各不相同。
它是一种耗能元件，在电路中用来控制电流，分配电压，或与电容电感等器件组成一些具有特殊功能的电路。
电阻按结构形式可分为固定式和可变式两类。
1.1电阻元件固定电阻一般是指阻值不需要变动的电阻，常用的有碳膜电阻、金属膜电阻、线绕电阻等。
电阻的文字符号常用字母“R”表示，单位：欧姆（Ω）。
1MΩ=1000KΩ，1KΩ=1000Ω电路符号：（如图1-1所示）。
1.1.1电阻阻值的识别电阻的参数很多，在实际应用中一般只考虑电阻的标称阻值、允许误差和额定功率。
标称阻值的表示方法有直接表示法、文字表示法和色环表示法。
前两种很好理解，而现在一般电阻最常用的标称方法是色环表示法。
所谓色环表示法是指用不同的颜色在电阻表面标志主要参数和技术性能的方法。
各种颜色表示的标称阻值和允许的误差参见（表1-1）。
1.1.1.1 普通电阻，四道环的色环表示法色环的第一、第二环表示电阻值的第一、第二位有效数字，第三色环表示有效数字后的“0”的个数，或乘以倍率，第四色环表示电阻值的允许误差。
例：电阻上的四个色环颜色依次为绿、棕、金、金——表示5.1Ω（±5%），如图1-2黄、紫、棕、银——表示470Ω（±10%）棕、绿、绿、银——表示1.5MΩ（±10%）1.1.1.2 精密电阻，第五环的色环表示法色环的第一、二、三环表示电阻的第一、二、三位有效数字，第四色环为有效数字后的“0”的个数乘以倍率，第五色环表示电阻值的允许误差。
例：电阻上的五个色环颜色依次为棕、黑、绿、金、红——表示10.5Ω（±2%）如图1-3红、蓝、紫、棕、棕——表示2.67KΩ（±1%）棕、红、黄、黄、紫——表示1.24MΩ（±0.1%）表一1.1.2电阻的判别和检测电阻的外观要求：标志清晰，保护漆完好，颜色均匀色环清楚。
帽盖与电阻体结合紧密，引线对称，无伤痕，无断裂等。
电阻如有发黑或烧焦现象时应及时更换。
电阻阻值的大小一般用万用表来测量。
测量时应注意以下几点：1.1.1.1测量在电路中的电阻时，必须将电阻的一只脚拆焊下来，以防止电路中其它电阻或元件对测量的结果造成影响。
1.1.1.2测量电阻时，应根据电阻阻值的大小选择合适的量程，否则将无法准确地读出数值。
1.2 电位器可变电阻即是电位器，主要用于电阻阻值需要经常变动的电路。
它可分为旋柄式和滑键式两类。
电位器用文字符号“RP”表示。
电路符号如图1-4所示。
图中A、B是固定端，C是可动端或叫滑动端。
电位器的种类很多，按调节方式可分为接触式和非接触式。
接触式电位器是靠可动电刷和电阻体直接机械接触进行工作的，这是目前常用的一类。
电位器有三个接线或焊接端，使用时一般将活动触点端与另两个端子中的任意一个短接，这是为了接触可靠，防止活动触点接触不良导致电路断路，因此电位器就可成为一只只有两个接线端子的可变电阻。
1.1.2电位器的判定和测量1.1.1.1外观电位器标志应清晰，各端子或焊脚要牢固，旋转轴转动灵活，声音清晰。
1.1.1.2测量电位器有三个引脚A、B、C。
首先用万用表测电位器的标称阻值，根据标称阻值的大小选择合适的档位，测A、B两端的电阻值是否与标称阻值相等，若阻值为∝大时，说明电位器内部断路。
A、C两端或B、C两端的阻值，并慢慢地转动转轴，这是万用表上的指针（模拟万用表）应平稳地向一个方向移动。
不应该有跳跃或波动，这表明电位器的滑动触点与电阻体接触良好。
如果用数字万用表测量的话，应该观察数字的变化是否均匀，有无突跳现象。
1.3 压敏电阻压敏电阻是一种限压型保护器件。
利用压敏电阻的非线性特性，当过电压出现在压敏电阻的两极间，压敏电阻可以将电压钳位到一个相对固定的电压值，从而实现对后级电路的保护。
压敏电阻的主要参数有：压敏电压、通流容量、结电容、响应时间等。
如孵化机用的330钳位电压值为33V（如图1-4-1）。
2.电容元件电容也是组成电路的基本元件之一。
它能把电能转换成电场能存储起来，因此它是一种能存储电能的元件。
电容在电路中具有隔直流、通交流的特点，因此用于耦合、滤波、去耦、旁路或与电感组成振荡电路等。
电容的符号“C”表示。
2.1 电容的分类我们常见的电容有电解电容、有机薄膜电容、玻璃釉电容和瓷介电容等。
2.1.1 电解电容它的介质是一层很薄的用电解的方法附着在金属极板上的氧化膜。
附着有氧化膜的金属极板为正极，负极则是液体等电解液。
电解电容的特点是电容量大，容量误差也较大，漏电流较其它电容大。
在实际应用中绝大多数是有极性的，即电容分为正负两极。
一般在电容标注上注明“+/-”号。
如孵化机用的滤波电容最大的是50V/2200uf。
2.1.2 有机薄膜电容它是以有机薄膜作为绝缘介质，以铝箔为正极的电容器。
有机薄膜电容的优点是：绝缘电阻高、漏电流小、耐压较高、精度高。
它的缺点是：耐热性差。
在电路中多用于滤波。
2.1.3 玻璃釉电容它是采用钙、钠、硅等组成的釉粉末烧结成片，并在薄片上敷涂银层作为电极制成。
其电器性能略次于云母电容和瓷介电容。
2.1.4 瓷介电容它是以陶瓷作介质并在瓷片表面用烧结渗透的方法形成银层作为电极的电容器。
其特点是性能稳定、绝缘电阻大、漏电流小、结构简单体积小等优点。
但也有容量小、机械强度低、受力后易破损等缺点。
多用于高频电路中。
2.2电容的主要参数2.2.1标称容量和误差标在电容外壳上的电容数值称电容的标称容量。
由于生产技术等原因，电容的实际容量与标称容量之间总存在一定的误差。
电容的标称值与实际容量之差，除以标称值所的的百分数，就是电容的误差。
电容的误差一般分为三极，即±5%、±10%、±20%。
电容器的主要参数和技术指标通常标注在电容体上，方法有以下几种：2.2.1.1直接标注法（四位数表示法）标注方法与电阻一样。
有些电容由于体积较小，在标注时为了节省空间，习惯上省去单位，但必须遵照下述规则：一是，凡不带小数点的整数，若无标注单位，表示是pF。
例如4700，表示4700pF；二是，凡带小数点的，若无标注单位，则表示μF。
例如0.022，表示是0.022μF。
2.2.1.2文字符号标注法标注方法与电阻相同。
电容的单位法拉用字母“F”表示。
有关的容量单位标注符号、换算关系名称如下：mF=10-3F毫法，μF=10-6F微法，nF=10-9纳法，pF=10-12F 皮法。
1F=103mF=106μF=109nF=1012。
( 即1uf=1000000pf)2.2.1.2数字单位混标法单位在整数和小数之间，代替小数点。
如4μ7=4.7Μf,P1=0.1PF。
有的进口电容器用数码和字母表示，数码前2位为电容两有效数字，第3位有效字母是后面“零的”个数如：消火花电容标注方法（1KV 68nK）=耐压1000V，0.068μF，10%误差，J、K、M分别为误差5%，10%，20%。
2.3额定直流工作电压（耐压值）电容的额定直流工作电压是指电容在电路中长期可靠工作允许加的最高直流电压。
如果电容工作在交流电路中，则交流电压的峰值不能超过额定直流电压。
否则电容有被击穿或损坏的可能。
如果电压超过耐压值很多时，有时电容本身就会爆裂。
2.3.1电容的检测和判别电容的常见故障有短路、断路、漏电、失效等。
当我们估计一只电容可能有问题时，该如何判定它的好坏呢？电容容量可以用电容表测量，其它特性可以用万用表来判断。
外观看不应鼓包，开裂，漏液等。
用万用表（模拟万用表）的欧姆档（R×10KΩ或R×1KΩ档，视电容容量来定），但两表笔分别搭接电容的引脚时，表针首先向顺时针方向（电阻的0位）摆动，然后再慢慢地向反方向退回到∞位置附近，在表针静止时所指的阻值就是电容的漏电电阻。
一般漏电电阻在几百兆欧至无穷大。
阻值越大绝缘性能越好。
有的电容在测量漏电电阻时，表针退回到无穷大位置，随后又顺时针摆动，这表明电容漏电非常严重，不能使用。
3.晶体二极管晶体二极管又名半导体二极管，是半导体器件中最基本的器件。
晶体二极管实际上是由一个PN结组成。
晶体二极管具有单向导电性，即加上正电压时二极管导通阻值很小，接近短路；加上负电压时，电阻值很大接近断路。
单向导电性是二极管的基本特性。
二极管用V表示如图1-5所示。
标“+”的一端为正极，标“-”的一端为负极。
通过二极管电流，只能从正极流向负极，因此，二极管是一种单向导电特性的元件。
3.1二极管的种类按材料分：有锗二极管、硅二极管和砷化镓二极管等。
锗二极管正向导通电压一般是0.3V，硅二极管一般是0.7V左右。
按功能分：有检波二极管、整流二极管、开关二极管和稳压二极管等。
孵化设备中常用的二极管如下表所示：表二3.2常用二极管的介绍3.2.1整流二极管整流二极管主要用于整流电路，它是利用PN结的单向导电性，将交流电变成直流电。
整流二极管多用硅二极管，有金属封装和塑料封装两类。
常用的整流管有：1N4001～1N4007等。
整流桥块就是由4个相同的二极管组成的，如71-、81-2等3.2.2稳压二极管稳压二极管是利用二极管的反向击穿特性，即当二极管外加的反向电压大到一定数值时，反向电流会突然增大，这叫做击穿现象。
只要限制电流的大小，这种击穿可以是非破坏性的。
在击穿的时候，尽管通过二极管的电流在很大范围内变化，但二极管两端的电压几乎不变，这样就可实现稳压作用。
我们常用的稳压二极管LM385、1.2V . LM336.5V 等3.2.3发光二极管发光二极管用LED表示，它是一种新颖的半导体发光材料，可把电能变成光能。
在用电设备中常用做指示装置。
当正向电压大于1.5V时，发光二极管就会发光。
根据不同的制造材料和工艺不同，发光颜色有红、绿等（如右图所示）。
3.3 晶体二极管的主要参数晶体二极管的主要电器参数有；最大整流电流、反向击穿电压、反向饱和电流和最高工作频率等。
3.3.2最高反向工作电压它是二极管正常工作时所能承受的最高反向电压值。
它是击穿电压的一半。
一般使用时，外加反向电压不得超过此值，以保证二极管的安全工作。
3.3.3最大反向电流它是指在最高反向工作电压下允许流过的反向电流。
这个电流的大小，反映了晶体二极管单向导电性能的好坏。
如果此电流值太大，会使二极管过热而损坏。
因此最大反向电流越小越好。
3.4晶体二极管的检测和判断3.4.1晶体二极管好坏判定判断的最简单方法是用万用表测二极管的正、反向电阻。
