MEHL-200A回路电阻测试仪操作说明说明书

电阻测试仪使用方法说明书一、概述电阻测试仪是一种用于测量电路中电阻值的设备，广泛应用于电子工程、电力系统、通信设备等领域。

本说明书旨在详细介绍电阻测试仪的使用方法，帮助用户正确、高效地操作设备。

二、设备介绍1. 外观描述电阻测试仪外观精致紧凑，有LCD显示屏、操作按键和测试接口。

设备采用优质材料制造，具有防震、防尘、防滑等特性，便于携带和使用。

2. 技术指标- 测量范围：0.01Ω - 10MΩ- 准确度：±1%- 工作电压：220V AC- 重复性：0.5%- 工作温度：0°C - 40°C三、操作步骤1. 准备工作确保电阻测试仪电源正常连接，并插入合适的电源插座。

待设备开机启动完成后，显示屏将会显示主界面。

2. 测试接线将待测试的电路中的电阻器按电阻值大小依次连接到电阻测试仪的测试接口上。

确保电路连接牢固、接触良好，避免松动或接触不良导致测试结果不准确。

3. 设置测试参数根据待测电路的特性，合理设置测试仪的参数。

通过操作按键，进入设置界面，选择合适的测量范围和精度，并根据需要设置温度补偿等功能。

确认设置后，返回主界面。

4. 进行测试按下“开始”按钮，电阻测试仪将开始自动进行测试。

待测试完成后，显示屏将显示测得的电阻值，并给出相应的测试结果。

用户可根据需要将结果记录下来或进行其他操作。

5. 关机测试完成后，根据需要选择合适的关机方式。

长按电源按钮进行强制关机，或通过菜单中的关机选项进行正常关机。

四、注意事项1. 在使用电阻测试仪前，确保自身安全，例如需要戴好绝缘手套，避免触电危险。

2. 在测试过程中，尽量避免与测试接线触碰，以免干扰测试结果。

3. 预热时间可能会影响测试结果。

在首次开机或长时间未使用后，建议进行一段时间的预热操作。

4. 若测试结果与预期不符，建议检查测试接线是否正确连接或考虑是否需要更换电阻器。

五、维护与保养1. 定期清洁电阻测试仪外壳，使用干净的柔软布进行擦拭，避免使用化学溶剂。

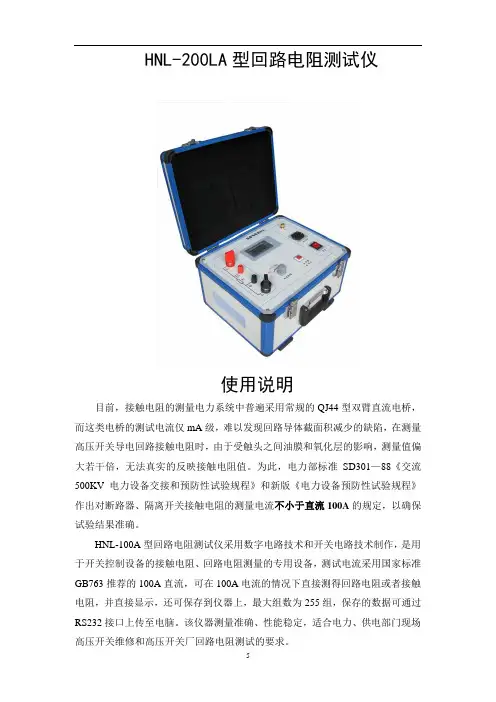

HNL-200LA型回路电阻测试仪使用说明目前，接触电阻的测量电力系统中普遍采用常规的QJ44型双臂直流电桥，而这类电桥的测试电流仅mA级，难以发现回路导体截面积减少的缺陷，在测量高压开关导电回路接触电阻时，由于受触头之间油膜和氧化层的影响，测量值偏大若干倍，无法真实的反映接触电阻值。

为此，电力部标准SD301—88《交流500KV电力设备交接和预防性试验规程》和新版《电力设备预防性试验规程》作出对断路器、隔离开关接触电阻的测量电流不小于直流100A的规定，以确保试验结果准确。

HNL-100A型回路电阻测试仪采用数字电路技术和开关电路技术制作，是用于开关控制设备的接触电阻、回路电阻测量的专用设备，测试电流采用国家标准GB763推荐的100A直流，可在100A电流的情况下直接测得回路电阻或者接触电阻，并直接显示，还可保存到仪器上，最大组数为255组，保存的数据可通过RS232接口上传至电脑。

该仪器测量准确、性能稳定，适合电力、供电部门现场高压开关维修和高压开关厂回路电阻测试的要求。

100A一、技术性能1、测量范围：0—1999.9μΩ分辩率：0.01μΩ2、测量电流：直流100A 200A3、测量精度：0.5级4、显示方式：大液晶中文显示5、可储存255组数据6、工作方式：连续，可自定义测试时间，最长99秒7、电源：AC220V8、体积：（长×宽×高mm）340×280×2109、环境温度：-10℃~+40℃相对湿度<80%10、重量：4公斤二、工作原理提供不小于200A的直流电源,经过科学的计算,使测量的被试品电阻值不受电流波动影响。

三、操作程序1、键盘介绍增大键：修改选择的数据减小键：修改选择的数据功能键：用来移动光标，选择选项。

确定键：用来执行选择的选项，用来启动或停止仪器。

2、按图一所示四端子接线法接线。

3、检查确认无误后，接通电源。

开机LOGO后屏幕显示主菜单如图二：初始设置画面（图一）初始测量图标处于选中状态，上面显示100A表示测量电流。

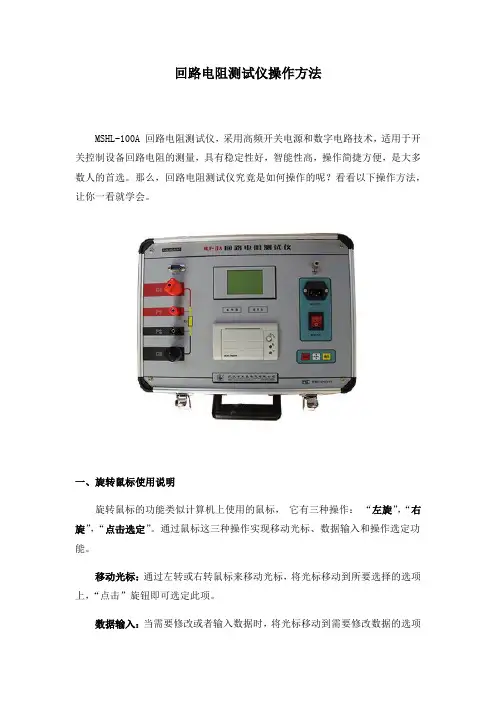

回路电阻测试仪操作方法MSHL-100A 回路电阻测试仪，采用高频开关电源和数字电路技术，适用于开关控制设备回路电阻的测量，具有稳定性好，智能性高，操作简捷方便，是大多数人的首选。

那么，回路电阻测试仪究竟是如何操作的呢？看看以下操作方法，让你一看就学会。

一、旋转鼠标使用说明旋转鼠标的功能类似计算机上使用的鼠标，它有三种操作：“左旋”，“右旋”，“点击选定”。

通过鼠标这三种操作实现移动光标、数据输入和操作选定功能。

移动光标：通过左转或右转鼠标来移动光标，将光标移动到所要选择的选项上，“点击”旋钮即可选定此项。

数据输入：当需要修改或者输入数据时，将光标移动到需要修改数据的选项上，点击鼠标，即进入数据的修改操作（光标缩小至被修改的这一位上），左旋或右旋鼠标即进行该位的增减操作，点击鼠标确认该位的修改。

旋转鼠标进入下一位修改。

逐位修改完毕后，光标增大为全光标，即退出数据的修改操作，此时可通过旋转鼠标将光标移走。

二、正确接线按图3所示接线方法正确接线。

图3 四端子接线图注意: ①仪器面板与测试线的连接处应扭紧，不得有松动现象。

②按照四端子法接线，即电流线夹在被试品的外侧，电压线夹在被试品的内侧，电流与电压必须同极性。

三、开机确认测试线接线无误后，接入220V交流电源，合上电源开关，仪器进入开机状态。

开机时，蜂鸣器短时响，表示系统开机。

四、主界面打开电源开关，系统进入主界面，如图4所示。

图4 主界面移动光标，在“开始测试”、“记录查询”、“时间设置”、“U盘转存”中任意切换。

主界面下方显示系统当前时间。

五、测试菜单界在主界面中选中“开始测试”项，点击鼠标，仪器进入测试菜单界面，如图5所示。

默认测试电流为100A，测试时间为10s。

图5 测试菜单界面在“测试电流”位置点击鼠标，电流值可在50A，100A之间任意切换；旋转鼠标到“测试时间”位置，使用旋转鼠标输入数据，可设定测试时间。

点击“测试”项，系统进入“测试结果”界面。

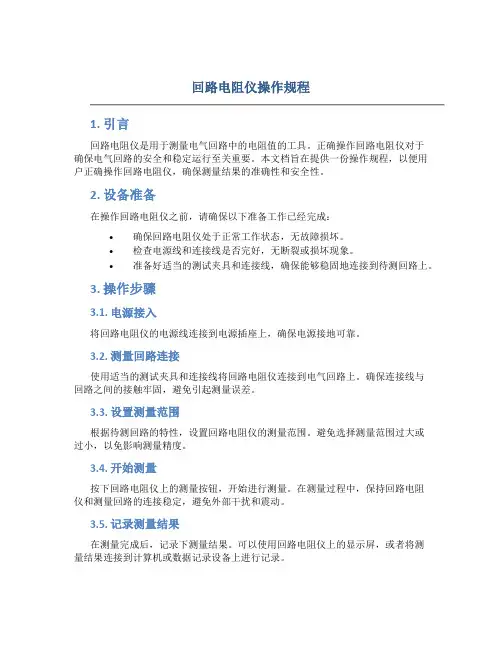

回路电阻仪操作规程1. 引言回路电阻仪是用于测量电气回路中的电阻值的工具。

正确操作回路电阻仪对于确保电气回路的安全和稳定运行至关重要。

本文档旨在提供一份操作规程，以便用户正确操作回路电阻仪，确保测量结果的准确性和安全性。

2. 设备准备在操作回路电阻仪之前，请确保以下准备工作已经完成：•确保回路电阻仪处于正常工作状态，无故障损坏。

•检查电源线和连接线是否完好，无断裂或损坏现象。

•准备好适当的测试夹具和连接线，确保能够稳固地连接到待测回路上。

3. 操作步骤3.1. 电源接入将回路电阻仪的电源线连接到电源插座上，确保电源接地可靠。

3.2. 测量回路连接使用适当的测试夹具和连接线将回路电阻仪连接到电气回路上。

确保连接线与回路之间的接触牢固，避免引起测量误差。

3.3. 设置测量范围根据待测回路的特性，设置回路电阻仪的测量范围。

避免选择测量范围过大或过小，以免影响测量精度。

3.4. 开始测量按下回路电阻仪上的测量按钮，开始进行测量。

在测量过程中，保持回路电阻仪和测量回路的连接稳定，避免外部干扰和震动。

3.5. 记录测量结果在测量完成后，记录下测量结果。

可以使用回路电阻仪上的显示屏，或者将测量结果连接到计算机或数据记录设备上进行记录。

3.6. 关闭回路电阻仪在完成测量之后，将回路电阻仪的电源线断开，并将其安全放置在适当的位置。

4. 安全注意事项在操作回路电阻仪时，需要注意以下安全事项：•在操作回路电阻仪之前，确保断开待测回路的电源，以防止触电事故的发生。

•在连接回路电阻仪时，确保使用绝缘手套和绝缘工具，避免触及电路和裸露的导线。

•在操作过程中，避免将回路电阻仪连接到高压电路中，以免造成设备损坏和人身伤害。

•在操作回路电阻仪时，遵循设备制造商的操作说明，避免不当使用和操作。

5. 故障排除在使用回路电阻仪进行测量时，可能会遇到一些故障。

以下是常见故障及其排除方法：•若回路电阻仪无法启动或显示异常，请检查电源接入是否正确，确保电源正常。

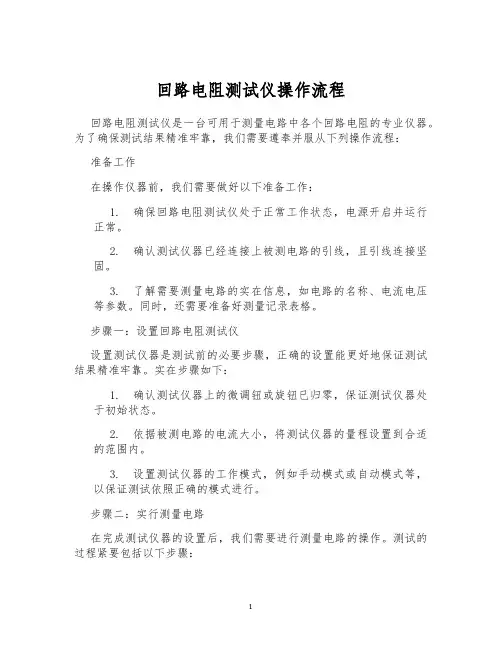

回路电阻测试仪操作流程回路电阻测试仪是一台可用于测量电路中各个回路电阻的专业仪器。

为了确保测试结果精准牢靠，我们需要遵奉并服从下列操作流程：准备工作在操作仪器前，我们需要做好以下准备工作：1.确保回路电阻测试仪处于正常工作状态，电源开启并运行正常。

2.确认测试仪器已经连接上被测电路的引线，且引线连接坚固。

3.了解需要测量电路的实在信息，如电路的名称、电流电压等参数。

同时，还需要准备好测量记录表格。

步骤一：设置回路电阻测试仪设置测试仪器是测试前的必要步骤，正确的设置能更好地保证测试结果精准牢靠。

实在步骤如下：1.确认测试仪器上的微调钮或旋钮已归零，保证测试仪器处于初始状态。

2.依据被测电路的电流大小，将测试仪器的量程设置到合适的范围内。

3.设置测试仪器的工作模式，例如手动模式或自动模式等，以保证测试依照正确的模式进行。

步骤二：实行测量电路在完成测试仪器的设置后，我们需要进行测量电路的操作。

测试的过程紧要包括以下步骤：1.打开测试仪器的电流开关，接通测试电流，让测试电流流经被测电路。

2.察看测试仪器屏幕上的显示数据，等待稳定后记录数据。

3.如需进行多次测量，重复上述步骤即可。

步骤三：记录测试结果测试结束后，我们需要对测试结果进行记录。

在记录时需要注意以下几点：1.记录测试的时间、测试的电流等参数，并标记好每次测试的实在数据以及测试人员信息。

2.将记录的数据整理成表格，以便于后续数据的比对和分析。

步骤四：分析测试结果在完成数据记录后，我们需要对测试结果进行分析。

实在步骤如下：1.将记录的测试结果进行整合和排列。

2.依据分析需要，利用数学运算或者可视化图表等方式进行数据处理，以得到测试结果的有用信息。

3.依据测试数据和结果，进行实际电路性质和故障判定分析。

步骤五：操作后的检查与维护在完成测试之后，我们需要进行以下的操作，以确保测试仪器能够正常工作，并且延长仪器的使用寿命：1.关闭测试仪器的电源开关。

2.拆卸测试仪器和被测电路的引线，将测试仪器和测量记录表格妥当保管。

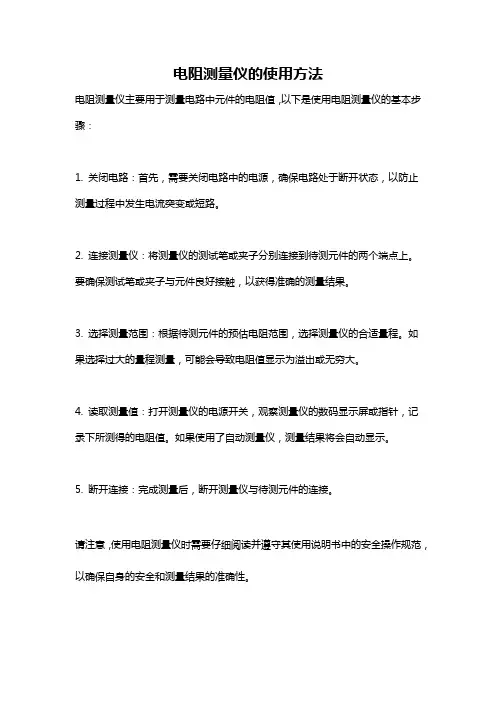

电阻测量仪的使用方法
电阻测量仪主要用于测量电路中元件的电阻值，以下是使用电阻测量仪的基本步骤：
1. 关闭电路：首先，需要关闭电路中的电源，确保电路处于断开状态，以防止测量过程中发生电流突变或短路。

2. 连接测量仪：将测量仪的测试笔或夹子分别连接到待测元件的两个端点上。

要确保测试笔或夹子与元件良好接触，以获得准确的测量结果。

3. 选择测量范围：根据待测元件的预估电阻范围，选择测量仪的合适量程。

如果选择过大的量程测量，可能会导致电阻值显示为溢出或无穷大。

4. 读取测量值：打开测量仪的电源开关，观察测量仪的数码显示屏或指针，记录下所测得的电阻值。

如果使用了自动测量仪，测量结果将会自动显示。

5. 断开连接：完成测量后，断开测量仪与待测元件的连接。

请注意，使用电阻测量仪时需要仔细阅读并遵守其使用说明书中的安全操作规范，以确保自身的安全和测量结果的准确性。

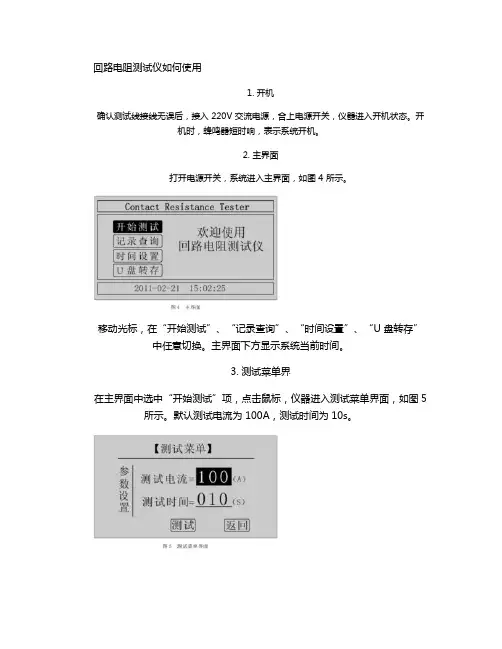

回路电阻测试仪如何使用1. 开机确认测试线接线无误后，接入 220V 交流电源，合上电源开关，仪器进入开机状态。

开机时，蜂鸣器短时响，表示系统开机。

2. 主界面打开电源开关，系统进入主界面，如图 4 所示。

移动光标，在“开始测试”、“记录查询”、“时间设置”、“U 盘转存”中任意切换。

主界面下方显示系统当前时间。

3. 测试菜单界在主界面中选中“开始测试”项，点击鼠标，仪器进入测试菜单界面，如图5 所示。

默认测试电流为 100A，测试时间为 10s。

在“测试电流”位置点击鼠标，电流值可在 50A，100A 之间任意切换；旋转鼠标到“测试时间”位置，使用旋转鼠标输入数据，可设定测试时间。

点击“测试”项，系统进入“测试结果”界面。

点击“返回”项，系统返回上一界面。

注意：测试时间设定范围：5s~599s，超出该范围系统返回默认值：10s。

为了保证测试结果更加准确，推荐测试时间采用默认值 10s。

4. 测试结果599s，超出该范围系统返回默认值：10s。

为了保证测试结果更加准确，推荐测试时间采用默认值 10s。

5. 测试结果在“测试菜单”中点击“测试”项进入“测试结果”界面，如图 6 所示。

界面上依次显示电阻值、测试电流值和测试时间。

注意：此时电流线上有大电流流过，切不可将电流线强行拔掉，否则可能对操作人员和仪器造成伤害。

正在测试时，系统显示“停止”，“返回”项。

点击“停止”，系统停止计时，电流停止输出。

点击“返回”，系统停止计时，电流停止输出并返回上一界面。

注意：开始测试的前几秒，由于电流冲击和电容充电，测试结果不稳定，5s 后测试结果稳定，用户即可记录数据。

计时时间到自动停止电流输出。

点击“复测”项，系统以设定好的参数对电阻重复测量一次。

点击“保存”项，系统进入“保存测试结果”界面，如图 9 所示。

点击“打印”项，系统打印样品编号、测试时间、测试电流、电阻值、测试日期在内的所有信息。

点击“返回”项，系统返回上一界面。

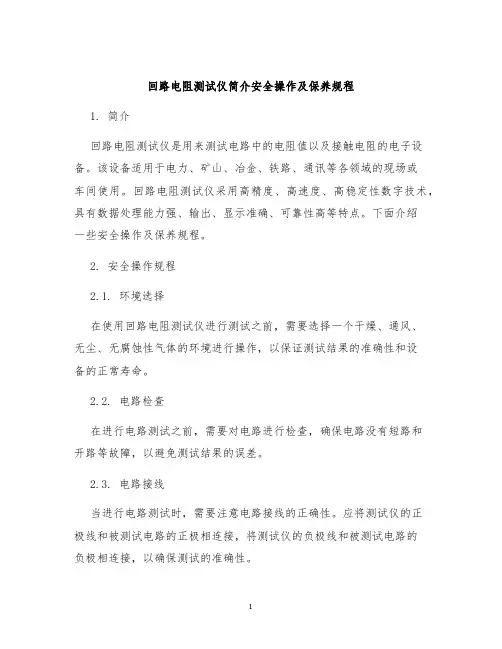

回路电阻测试仪简介安全操作及保养规程1. 简介回路电阻测试仪是用来测试电路中的电阻值以及接触电阻的电子设备。

该设备适用于电力、矿山、冶金、铁路、通讯等各领域的现场或车间使用。

回路电阻测试仪采用高精度、高速度、高稳定性数字技术，具有数据处理能力强、输出、显示准确、可靠性高等特点。

下面介绍一些安全操作及保养规程。

2. 安全操作规程2.1. 环境选择在使用回路电阻测试仪进行测试之前，需要选择一个干燥、通风、无尘、无腐蚀性气体的环境进行操作，以保证测试结果的准确性和设备的正常寿命。

2.2. 电路检查在进行电路测试之前，需要对电路进行检查，确保电路没有短路和开路等故障，以避免测试结果的误差。

2.3. 电路接线当进行电路测试时，需要注意电路接线的正确性。

应将测试仪的正极线和被测试电路的正极相连接，将测试仪的负极线和被测试电路的负极相连接，以确保测试的准确性。

2.4. 仪器放置在使用回路电阻测试仪时，需要将仪器放置在光滑、平稳、无震动波动的平面上，并确保设备周围没有高温、潮湿、有毒、易燃等物质，以保障测试的安全性。

2.5. 注意事项当进行电路测试时，需要注意以下几点：•仪器周围的环境温度不能超过-10℃~+40℃•仪器的运行电压不能超过+-10%的额定值•仪器运行时要保持通风良好，避免过高的湿度和灰尘进入设备内部。

3. 保养规程回路电阻测试仪的保养能够延长设备的使用寿命，提高设备的稳定性和工作效率。

3.1. 设备运行中的保养在设备运行中，需要注意以下几点：•保持设备周围的环境干燥，避免设备受潮•不要使用过多的电力，以避免设备过载•定期对设备进行保养，参照有关的保养标准3.2. 设备长期不用的保养在设备长期不用时，需要注意以下几点：•对设备进行清洁，确保设备无尘•对设备进行防潮工作，防止设备因潮湿而损坏•对设备进行包装，以免设备收到碰撞或挤压而损坏4. 结论回路电阻测试仪是一种功能强大的电子设备，其使用和保养规程对于保障设备的安全和稳定性非常重要。

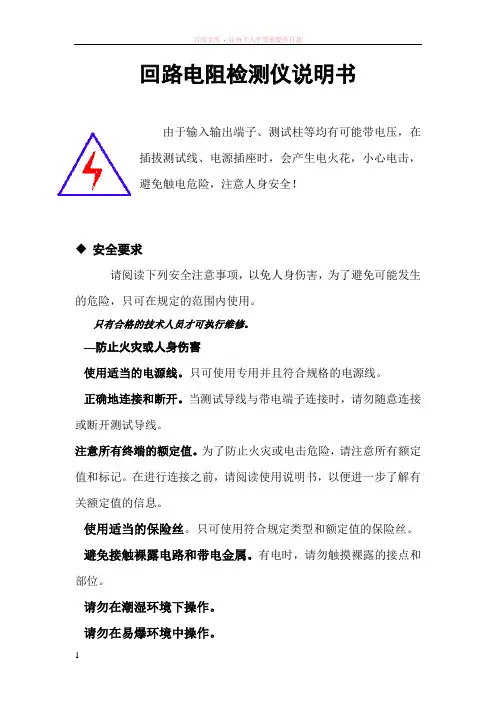

回路电阻检测仪说明书由于输入输出端子、测试柱等均有可能带电压，在插拔测试线、电源插座时，会产生电火花，小心电击，避免触电危险，注意人身安全！安全要求请阅读下列安全注意事项，以免人身伤害，为了避免可能发生的危险，只可在规定的范围内使用。

只有合格的技术人员才可执行维修。

—防止火灾或人身伤害使用适当的电源线。

只可使用专用并且符合规格的电源线。

正确地连接和断开。

当测试导线与带电端子连接时，请勿随意连接或断开测试导线。

注意所有终端的额定值。

为了防止火灾或电击危险，请注意所有额定值和标记。

在进行连接之前，请阅读使用说明书，以便进一步了解有关额定值的信息。

使用适当的保险丝。

只可使用符合规定类型和额定值的保险丝。

避免接触裸露电路和带电金属。

有电时，请勿触摸裸露的接点和部位。

请勿在潮湿环境下操作。

请勿在易爆环境中操作。

－安全术语警告：警告字句指出可能造成人身伤亡的状况或做法。

目录一、概述 (5)二、用途 (5)三、性能特点 (5)四、技术指标 (6)五、面板结构 (6)六、工作原理 (7)七、操作方法 (7)八、故障现象及排除 (8)一、概述目前，电力系统中普遍采用常规的QJ44型双臂直流电桥测量变压器线圈的直流电阻、高压断路器的回路电阻，而这类电桥的测试电流仅为mA级，难以发现变压器线圈导电回路导体截面积减少的缺陷。

在测量高压开关导电回路的回路电阻时，由于受到油膜和动、静触点间氧化层的影响，测量的电阻值偏大若干倍，掩盖了真实的回路电阻值。

因此，电力部标准SD301-88《交流500KV电气设备交接和预防性试验规程》和新版《电气设备预防性试验规程》对断路器、隔离开关回路电阻的测量电流作出不小于100A的规定，以确保测量的准确度。

二、用途HTHL-200A回路电阻测试仪适用于高压开关接触电阻（回路电阻）的高精度测量，同样适用于其它需要大电流、微电阻测量的场合。

三、性能特点(1)大电流：采用最新电源技术，能长时间连续输出大电流，克服了脉冲式电源瞬间电流的弊端，可以有效的击穿开关触头氧化膜，得到良好的测试结果。

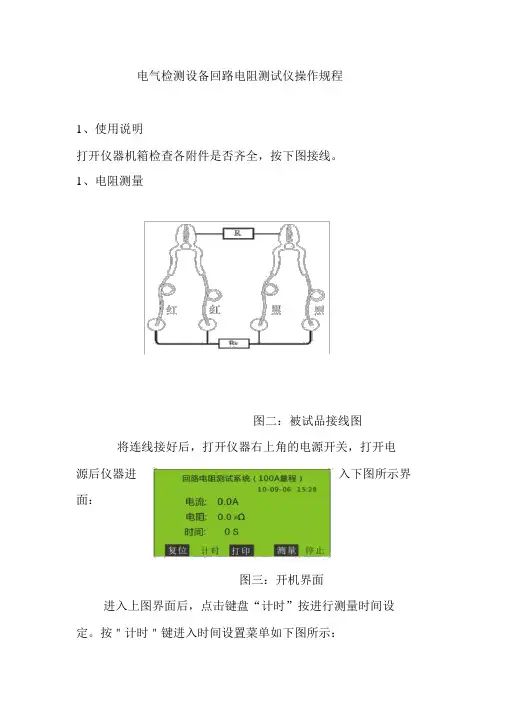

电气检测设备回路电阻测试仪操作规程1、使用说明打开仪器机箱检查各附件是否齐全，按下图接线。

1、电阻测量图二：被试品接线图将连线接好后，打开仪器右上角的电源开关，打开电源后仪器进入下图所示界面：图三：开机界面进入上图界面后，点击键盘“计时”按进行测量时间设定。

按＂计时＂键进入时间设置菜单如下图所示：图四：测量时间设定菜单进入上菜单后时行测量时间设定，根据键盘提示进行测量时间设置，设置完成后按＂确定＂键进入待测量界面，如下图所示：图五：待测量工作界面此时可按＂测量＂键进行测量，测量状态如下图所示：图六：测量界面测量完成后按＂停止＂键完成此次测量，测量停止后可直接按打印键进行本次测量数据的打印，打印前先输入报告编号 , 如下图所示：图七：设置报告编号菜单此报告编号为１０年０９月份第０６台开关 A 相电阻，报告编号设置完成后按“确定”键进入打印菜单，打印菜单如下图所示：图八：打印报告菜单到此本次所有测量步骤完后，测量完成后保存打印测量报告以便日后查找及分析数据。

所有试验完成后，请关闭电源，拆除测量线路，保持仪器表面清洁。

1、故障分析与排除如果在使用过程中，发现仪器有故障现象，请根据本公司提供的分析排除方μΩ式进行逐步排查，如果不能自行修复请速至电本公司，由本公司技术人员对故障分析后，得出快速的排除方法故障现象原因分析排除方法备注开机无任何 1. 电源未接通接通电源更换保险显示 2.仪器 10A重新安装保险管管应更换保险管未安或更换保险管同型号保装好或开路险管测试线路太更换截面积较大输出电流达长即导线截导线不到 100A面积过小1. 待检设备开检查设备排除故路障无电流输出2. 试验回路由检查试验回路排开路故障除开路故障2、注意事项a.试验时接地端必须可靠接地；b.试验时不允许不相干的物品堆放在设备面板上和周围；c. 开机前请检查电源电压：交流220V ± 10% 50Hz；d.更换保险管和配件时，使用与本仪器相同的型号；e.注意防潮防油污；f.试验时确认被测设备已断电，并与其它带电设备断开。

/380

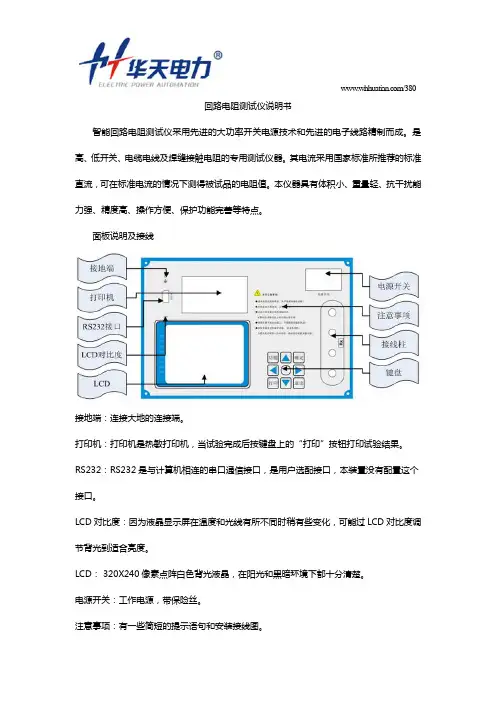

回路电阻测试仪说明书
智能回路电阻测试仪采用先进的大功率开关电源技术和先进的电子线路精制而成。

是高、低开关、电缆电线及焊缝接触电阻的专用测试仪器。

其电流采用国家标准所推荐的标准直流，可在标准电流的情况下测得被试品的电阻值。

本仪器具有体积小、重量轻、抗干扰能力强、精度高、操作方便、保护功能完善等特点。

面板说明及接线
接地端：连接大地的连接端。

打印机：打印机是热敏打印机，当试验完成后按键盘上的“打印”按钮打印试验结果。

RS232：RS232是与计算机相连的串口通信接口，是用户选配接口，本装置没有配置这个接口。

LCD对比度：因为液晶显示屏在温度和光线有所不同时稍有些变化，可能过LCD对比度调节背光到适合亮度。

LCD： 320X240像素点阵白色背光液晶，在阳光和黑暗环境下都十分清楚。

电源开关：工作电源，带保险丝。

注意事项：有一些简短的提示语句和安装接线图。

/380接线柱：接线柱有四个端子，外部2个粗的端子接电流线，内部2个细的端子接电压线。

键盘：由上、下、左、右、设置、打印、确定、取消8个键组成，是用户和设备交互的终
端。

故障分析与排除
注意事项
1. 打开电源测试之前，应先将电流输出端与被试品接好。

2.仪器应放置于干燥、通风，无腐蚀性气体的室内。

3.请不要私自拆卸、分解或改造仪器，否则有触电的危险。

4. 请不要私自维修仪器或自主改造、加工仪器，否则仪器不在质保之列。

5.为发挥本产品的优秀性能,在使用本公司产品前请仔细阅读使用说明书。

回路电阻测试仪操作规程
《回路电阻测试仪操作规程》
1. 前言
回路电阻测试仪是用于测试电气设备、电路和线路的工具，确保其安全可靠性。

为了正确操作和使用回路电阻测试仪，特制订了以下操作规程。

2. 检查设备
在进行测试之前，首先要对回路电阻测试仪进行检查。

检查设备的外观是否有损坏，电缆是否完好，连接是否牢固，测量头部分是否清洁等。

若发现有异常情况，应立即修复或更换设备。

3. 连接接线
正确连接接线是测试的基础。

在接线时，必须严格按照设备说明书上的接线图进行连接，确保测试的准确性。

4. 设置参数
在进行测试之前，需要根据实际情况设置合适的测试参数，包括测试的电压、电流和测量范围等。

必须确保参数的正确性，以免影响测试结果。

5. 进行测试
进行测试时，操作人员必须严格按照操作规程进行操作，确保测试的安全和准确性。

在测试过程中，应保持专注、稳定地进行操作，不得造成设备或人员的损坏。

6. 处理结果
在测试完成后，需要对测试结果进行分析和处理。

若测试结果正常，则可以继续使用设备或线路；若测试结果异常，则需要及时排查并处理异常情况。

7. 维护设备
在测试结束后，需要对回路电阻测试仪进行清洁和维护，确保设备的良好状态。

同时，需要定期对设备进行保养和维修，延长设备的使用寿命。

8. 结语
回路电阻测试仪是一项重要的测试工具，正确的操作和使用对设备和线路的安全性至关重要。

遵守操作规程，严格执行测试步骤，确保测试结果的准确性和可靠性。

回路电阻测试仪
操作方法
在清洁干燥的地方将仪器放置平稳，打开机箱盖，连接好接地线，让电源开关处于关闭位置，将电源插头插入220V电源插座，电源开关内指示灯亮，显示电源已接通。

用本仪器配套的测试线将测量接线端子连接到被测件或线路的两端，粗线接测量电流输出端“I+、I-”，细线接测量信号输端“V+、V-”。

红线接正极，黑线接负极。

连接线一端的线夹按照仪器面板所示的方法接到被测试品RX。

确保接触良好对于保证微电阻测量的准确度尤其重要。

现打开电源开关，两只表显示为0.00或000.然后将测量开关放置于关闭状态，及电流表头没有显示测量电流输出时，检查连接线是否正确、牢固。

检查完毕后，按下测量开关，这时电流表显示测量电流100A，而另一只数字表头显示电阻值，单位：uΩ，可以直读其数值，及为被试品的电阻值。

200A智能回路电阻测量仪使用手册功能介绍200A智能型回路电阻测试仪采用直流压降法用于测量导体之间的接触电阻，可靠判断接触面氧化、接触紧固不良等异常现象造成的电阻发热，集成高精度可控直流电源模块，最大测量范围0~2999uΩ，最大输出电流200A，具备直读、储存和输出的精良设计，符合《JJG1052-2009回路电阻检定规程》和DLT845.4-2004《电阻测量装置通用技术条件第四部份:回路电阻测试仪》的技术规范，小巧便携、易学易用。

0717C性能特征1．大电流：采用最新开关电源技术，能长时间连续输出大电流，克服了脉冲式电源瞬间电流的弊端，可以有效的击穿开关触头氧化膜，得到良好的测试结果。

2．高稳定性：在严重干扰条件下，液晶屏最后一位数据能稳定在±1个字范围内，读数稳定，重复性好。

3．高精度：采用双路高速16位Σ－ΔAD采样，最新数字信号处理技术，最高分辨力达到0.01μΩ，是目前国内唯一能达到0.01μΩ分辨力且十分稳定的接触电阻测试仪，性能超过了进口大电流微欧计。

4．智能化：进口高性能CPU，测量时系统根据信号大小自动切换量程，确保该产品的测试准确度。

过温保护电路能够在仪器超过设定温度时自动停止输出电流，确保仪器的安全使用。

5．高品质：关键部件全部采用进口元件，通过巧妙设计的温度补偿电路有效的消除环境温度对测量结果的影响，军品接插件的使用增强了抗振性能。

6．功能强大：电流可在50A、100A、150A和200A中自由选择，测试时间可在5s～599s内任意设定，克服了其他同类仪器无法设定测量时间或连续工作时间过短的缺陷，远远超过了其他同类仪器的性能。

7．人机界面友好：通过旋转鼠标输入数据，方便快捷，可以自主设置仪器日期、时间，实时保存测量数据，即时打印测量结果。

8．USB转存：能够通过USB接口将测量数据转存到U盘，结合上位机软件对测量数据进一步分析处理。

9．使用方便：体积小、重量轻，便于携带。
