仪表自动化题库与参考答案一、判断题（共100题，每题1分，共100分）1、对于气动阀门定位器如果没有输出信号则通常是喷挡板堵。

A、正确B、错误正确答案：A2、热式量流量计只能用在气体，利用各种气体对热的传导和吸收能力不同，测量从发热到感应之间的热量传递或者热能损失来对应流速。

A、正确B、错误正确答案：A3、有A、B两块压力表，A表校验刻度500KPa点，B表校验刻度800KPa 点，得到它们的绝对误差都是5KPa,于是可以说两块压力表的测量准确程度相等。

A、正确B、错误正确答案：A4、调节阀流量系数国际单位制用KV表示。

A、正确B、错误正确答案：A5、比值系数在投运前应进行准确计算，运行中不能做调整，以保证流量比的准确。

A、正确B、错误正确答案：B6、串级控制系统由于副回路的存在，对于进入副回路干扰有超前控制作用，因而减少了干扰对副变量的影响。

A、正确B、错误正确答案：B7、热电偶或补偿导线断路时，电位差计的示值是不动的；而有“断偶”保护的仪表示值为仪表上限。

A、正确B、错误正确答案：A8、FL称压力恢复系数和临界流量系数。

A、正确B、错误正确答案：A9、ESD的故障安全是指ESD自身发生故障时，会影响到被控过程的安全运行。

A、正确B、错误正确答案：B10、当接人的负荷超过PLC允许的限制值时，应采用外接继电器或接触器转换。

A、正确B、错误正确答案：A11、引起闪燃的最高温度称为点。

A、正确B、错误正确答案：B12、气动活塞式执行机构可以充分用足工厂的气源压力来提高执行机构的输出力。

A、正确B、错误正确答案：A13、化工装置出现氢气泄漏着火时，由于火焰的颜色很淡，因此在光线明亮处不易察觉。

A、正确B、错误正确答案：A14、冬季巡检时，应着重检查保温及伴热系统，注意防冻防凝。

A、正确B、错误正确答案：A15、可编程序控制器的系统程序在断电后需由后备电池保存。

A、正确B、错误正确答案：B16、串级调节时,应该将主调节器设定为串级。

化工仪表试题库（附答案）一、判断题（共100题，每题1分，共100分）1.差压变送器的主要功能是对被测介质进行测量转换。

A、正确B、错误正确答案：A2.CENTUMCS3000系统中的回路调整画面中,VL是速度报警设定值。

A、正确B、错误正确答案：A3.调节阀流量系数C、CV、KV表示的含义不一样。

A、正确B、错误正确答案：A4.有弹簧活塞执行机构它的活塞随气缸两侧的压差而移动,气动活塞式执行机构允许操作压力可达700KPa,因为有弹簧抵消力,所以有很大的输出推力。

A、正确B、错误正确答案：B5.气动侧装式执行机构也称增力型执行机构A、正确B、错误正确答案：A6.电子式电动执行机构性能价格比优越,这也是它大量使用的又一主要因素。

A、正确B、错误正确答案：A7.我们所使用的雷达液位计在送电以后马上就可以工作。

A、正确B、错误正确答案：B8.压变送器的迁移相当于测量范围的平移。

A、正确B、错误正确答案：A9.三相四线制供电时,中线必须加装熔断器。

A、正确B、错误正确答案：B10.电气转换器是利用反馈的原理工作的。

A、正确B、错误正确答案：B11.串级控制系统的主回路是由主对象、主测量变送器、执行器、主控制器组成。

A、正确B、错误正确答案：B12.同一密度的液体深度越深，压强越大。

A、正确B、错误正确答案：A13.容错技术是发现并纠正错误,同时使系统继续正确运行的技术。

A、正确B、错误正确答案：A14.所有承受压力载荷的密闭容器都可称为压力容器。

A、正确B、错误正确答案：A15.在被测压力较稳定情况下,正常操作压力值应不超过压力表满量程的2/3;最高不得超过满量程的3/4。

A、正确B、错误正确答案：A16.流体在管道中的流速越快,流体对管壁的压强越小。

A、正确B、错误正确答案：A17.继电器输出方式的PLC开关量输出单元,其负载回路的供电电源既可以采用交流,也可以采用直流。

A、正确B、错误正确答案：A18.串联电路中,电路两端的总电压等于各电阻两端的分压之和。

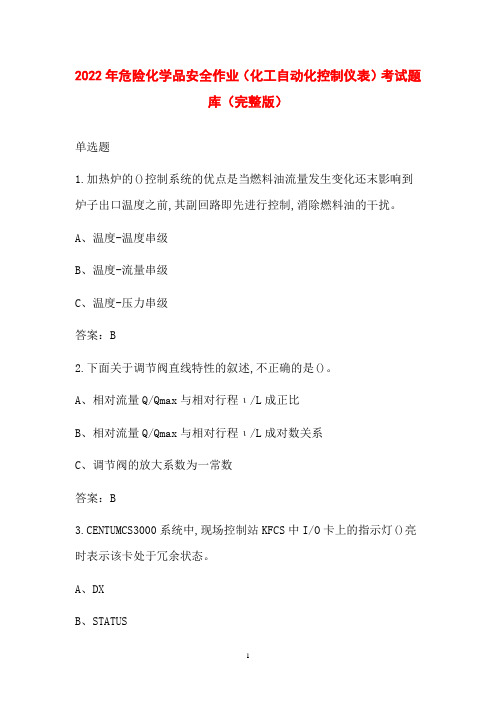

2022年危险化学品安全作业（化工自动化控制仪表）考试题库（完整版）单选题1.加热炉的()控制系统的优点是当燃料油流量发生变化还末影响到炉子出口温度之前,其副回路即先进行控制,消除燃料油的干扰。

A、温度-温度串级B、温度-流量串级C、温度-压力串级答案：B2.下面关于调节阀直线特性的叙述,不正确的是()。

A、相对流量Q/Qmax与相对行程ι/L成正比B、相对流量Q/Qmax与相对行程ι/L成对数关系C、调节阀的放大系数为一常数答案：B3.CENTUMCS3000系统中,现场控制站KFCS中I/O卡上的指示灯()亮时表示该卡处于冗余状态。

A、DXB、STATUSC、ACT答案：A4.在(-40℃~250℃)温度下应优先选用()填料。

A、聚四氟乙烯B、石墨环C、石棉-聚四氟乙烯答案：A5.可适用串级控制系统的场合有()。

A、对象的滞后和时间常数很小B、负荷变化大C、干扰作用弱答案：B6.在企业网络信息集成系统结构中,现场总线位于()。

A、生产管理层B、现场控制层C、过程监控层答案：B7.从事易燃、易爆岗位的作业人员应穿()工作服。

A、防静电B、腈纶C、涤纶答案：A8.笼式阀的可调比大、振动小、不平衡力小、()互换性好,可得到不同的流量特性。

A、套筒B、阀芯C、阀内件答案：A9.CENTUMCS3000系统中,()是具有工程组态功能的PC机,如可以进行系统组态或在线维护。

A、工程师站ENGB、人机接口站HISC、现场控制站FCS答案：A10.离心泵的汽蚀是由于输送的液体在()沸腾汽化造成的。

A、叶轮入口处B、入口管线C、泵内高压区答案：A11.工业标准化热电偶铂铑30-铂铑6是()型热电偶。

A、KB、BC、ED、J答案：B12.转子流量计是根据被测介质的物理化学性质和()大小来选择不同材料及不同形状的转子。

A、测量误差B、测量上限C、量程答案：C13.()故障模式(失效一安全型模式)是指安全仪表系统的此种故障将导致正常运行的装置发生误停车。

化工仪表习题库（含参考答案）1、安装雷达液位计时应避开进料口、进料帘和旋涡。

A、正确B、错误答案：A2、为确保计算机控制系统的可靠运行，系统的供电一般采用可自动切换的双回路供电，并配有UPS在停电期间短时供电。

A、正确B、错误答案：A3、现有一块量程为0～200KPa的压力表,在100KPa处计量检测值为99KPa,此处测量误差为最大,则仪表的最大相对百分误差为0.5%。

A、正确B、错误答案：A4、既然液体的体积随温度也有变化,所以可以使用任何液体充当液体温度计的填充物。

A、正确B、错误答案：B5、转子流量计在实际测量液体流量时，Q0=KQQf是体积流量的修正公式。

A、正确B、错误答案：A6、CENTUMCS3000系统中的回路调整画面中,VL是速度报警设定值。

A、正确B、错误答案：A7、用压力表测量液位时,仪表安装的高度应与液位零位的高度相同。

A、正确B、错误答案：A8、角形调节阀具有自清洁的功能,因此适用于粘稠带颗粒的介质。

A、正确B、错误答案：B9、串级控制系统对副变量的要求不严格，在控制过程中，副变量是不断跟随主控制器的输出变化而变化的，所以副控制器一般采用P控制规律；必要时引入适当的I控制A、正确B、错误答案：A10、直通双座调节阀有一个阀芯和两个阀座。

A、正确B、错误答案：B11、CENTUMCS3001系统中,回路的报警状态显示为MH,这意味着该回路的PV值过高,发生了高高报警。

A、正确B、错误答案：B12、玻璃板液面计可用于测量敞口容器和密闭容器的液位。

A、正确B、错误答案：A13、气体流量计的标定,一般采用容积法,用标准容量瓶量体积,或者用校准过的流量计作比较标定。

A、正确B、错误答案：A14、多弹簧精小型执行机构当信号压力增加时,推杆向上动作的叫正作用执行机构,反之,当信号压力增加时,推杆向下动作的叫反作用执行机构。

A、正确B、错误答案：B15、接地线宜选用多股铜芯线,接地线的绝缘护套颜色应符合设计要求,如设计无规定,宜为黄绿相间或绿色。

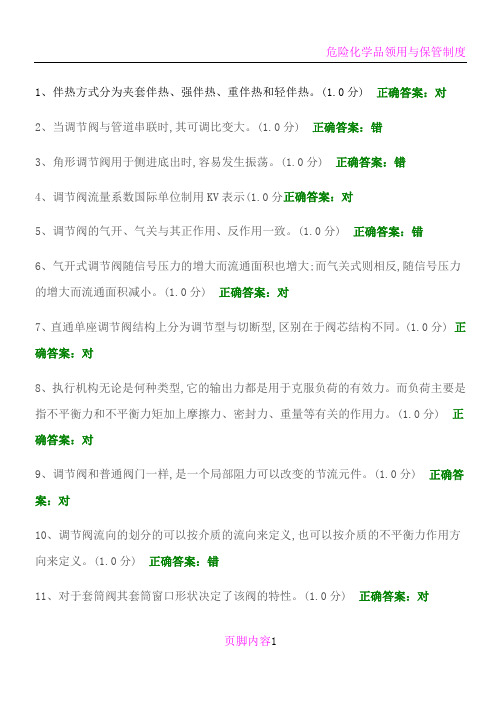

1、伴热方式分为夹套伴热、强伴热、重伴热和轻伴热。

(1.0分) 正确答案：对2、当调节阀与管道串联时,其可调比变大。

(1.0分) 正确答案：错3、角形调节阀用于侧进底出时,容易发生振荡。

(1.0分) 正确答案：错4、调节阀流量系数国际单位制用KV表示(1.0分正确答案：对5、调节阀的气开、气关与其正作用、反作用一致。

(1.0分) 正确答案：错6、气开式调节阀随信号压力的增大而流通面积也增大;而气关式则相反,随信号压力的增大而流通面积减小。

(1.0分) 正确答案：对7、直通单座调节阀结构上分为调节型与切断型,区别在于阀芯结构不同。

(1.0分)正确答案：对8、执行机构无论是何种类型,它的输出力都是用于克服负荷的有效力。

而负荷主要是指不平衡力和不平衡力矩加上摩擦力、密封力、重量等有关的作用力。

(1.0分) 正确答案：对9、调节阀和普通阀门一样,是一个局部阻力可以改变的节流元件。

(1.0分) 正确答案：对10、调节阀流向的划分的可以按介质的流向来定义,也可以按介质的不平衡力作用方向来定义。

(1.0分) 正确答案：错11、对于套筒阀其套筒窗口形状决定了该阀的特性。

(1.0分) 正确答案：对12、选择控制系统又称为是超驰控制或取代控制。

(1.0分正确答案：对13、研究控制系统的动态比研究控制系统的静态更有意义的原因是动态过程更复杂。

(1.0分) 正确答案：错14、为保证副回路的快速响应性能,副对象的滞后不能太大。

(1.0分) 正确答案：对15、串级控制系统中,主回路是一个定值控制系统,而副回路是一个随动控制系统。

(1.0分)正确答案：对16、均匀控制系统控制器的参数整定可以与定值控制系统的整定要求一样。

(1.0分) 正确答案：错17、自动控制系统包括测量元件与变送器、控制器、执行器三个组成部分。

(1.0分)正确答案：错18、一个控制器来操纵几台控制阀,并且是按输出信号的不同区间操作不同的阀门,这种控制方式通常称为是分程控制。

2024年化工自动化控制仪表证考试题及答案1、【单选题】CENTUMCS3000R3系统中，现场控制站FCS中处理器卡上的指示灯()绿色时表示系统软硬件均正常。

(A)A、RDYB、HRDYC、CTR12、【单选题】CENTUMCS3000系统中，在控制分组画面上不可以进行()操作。

(C)A、修改控制模式MoDEB、修改SP值C、将过程点打校验状态3、【单选题】CENTUMCS3000系统中，每个域最多可以定义()个HIS。

(B)A、8B、16C、48D、654、【单选题】CENTUMCS3000系统中，每个域最多可以定义()个站。

(A)A、16B、8C、48D、655、【单选题】CENTUMCS3001系统中，最多可以定义()个域。

(A)B、8C、646、【单选题】“硬水”是指水中所溶的。

离子较多的水。

（B）A、钙和钠B、钙和镁C、镁和铁7、【单选题】一次仪表、电缆护套管、电缆的安装尽可能地远离高温工艺设备和工艺管道、对它们的影响较大的为（）。

（B）A、温差B、温度C、热量8、【单选题】下面关于串级控制系统副变量的描述错误的是O。

（B）A、在主变量确定后,选择的副变量应与主变量间有一定的内在联系B、在串级系统中，副变量的变化应尽量不影响主变量的变化C、选择与主变量有一定关系的某一中间变量作为副变量9、【单选题】严禁在（）使用化学过滤式防毒面具。

（C）A、毒气泄漏区B、罐区C、设备内部10、【单选题】串级控制系统主控制器的输出作为副控制器的O。

（B）A、测量值B、给定值C、输出值11、【单选题】串级控制系统能克服调节对象的纯滞后,在串级控制系统中,有纯滞后的对象应放在（）。

（A）A、主回路B、副回路C、主、副回路12、【单选题】以O为基准且高于它的压力叫表压。

（A）A、大气压B、绝对零压C、地球表面13、【单选题】化工用塔设备按内部构件可分为填料塔和（）。

（C）A、常压力塔B、浮阀塔C、板式塔14、【单选题】单位体积物体所具有的（）称为物体的密度。

仪表自动化试题库+答案一、判断题（共100题，每题1分，共100分）1.柱塞型阀芯可以实现正装和反装。

A、正确B、错误正确答案：B2.定位器利用闭环原理将输出量阀位反馈回来与输入量比较，即阀位信号直接与输入信号比较。

A、正确B、错误正确答案：A3.弹簧管压力表的基本测量原理就是弹簧管通入被测压力后，自由端产生微小位移，再通过传动放大机构把自由端的位移转换成指针的移动位置。

A、正确B、错误正确答案：A4.涡街流量计的漩涡频率f信号的检测方法很多，有热学法检测、有差压法检测。

A、正确B、错误正确答案：A5.比例控制的刚性结构使它具有控制作用非常及时的特点。

A、正确B、错误正确答案：A6.浮球液位计可以输出连续信号和接点信号。

A、正确B、错误正确答案：A7.当被测流体流经椭圆齿轮流量计时，流体入口与出口压力差产生的作用力，将带动椭圆齿轮旋转，把椭圆齿轮与壳体间半月形容积的液体排出。

A、正确B、错误正确答案：B8.爆炸性环境是指在大气条件下，气体、蒸气、薄雾或粉尘可燃物质与空气形成混合物，点燃后，燃烧将传至全部未燃烧混合物的环境。

A、正确B、错误正确答案：A9.ESD系统的监视型输入／输出卡件可对现场回路的状态进行监视。

A、正确B、错误正确答案：A10.用浮筒式液位计测量液位时，液位越高，扭力管所产生的扭角越大；液位越低，产生的扭角越小。

A、正确B、错误正确答案：B11.压力校验仪主要用于检和调校各类差压变送器、低压压力变送器、调节器和记录仪等仪表的标准输入信号。

A、正确B、错误正确答案：B12.双法兰液位计安装时要注意正负压室位置不要装错，正压室装在设备上面取压口，负压室装在设备下面取压口。

A、正确B、错误正确答案：B13.有无开方器对比值控制系统仪表比值系数的计算没有影响（）A、正确B、错误正确答案：B14.FSC系统逻辑编程语言是逻辑块。

A、正确B、错误正确答案：A15.烟的颗粒直径在0.1μm以下。

【化工自动化控制仪表】考试100题及答案1、【单选题】()故障模式(失效一危险型模式)是指故障并不会立即表现出来,只有在生产装置出现异常,需要停车时,安全仪表系统因隐性故障存在而无法动作,使生产装置和整个工厂陷入危险境地。

（B）A、显性故障B、隐性故障C、随机故障2、【单选题】CENTUMCS3000系统中,现场控制站KFCS中模拟量输入卡AAI141可以接受的信号是()。

（A）A、4-20mA信号B、24VDC信号C、1-5V信号3、【单选题】CENTUMCS3001系统中,最多可以定义()个域。

（A）A、16B、8C、644、【单选题】DeltrV系统是()公司的DCS产品。

（B）A、HoneywelB、EmersonC、FOXＢORO5、【单选题】I/A系统是()公司的DCS产品。

（B）A、HoneywelB、FOXBOROC、浙江中控6、【单选题】Profibus数据链路层识别两种设备类型是()。

（A）A、主设备、从设备B、基本设备,从设备C、主设备、网桥7、【单选题】一台差压变送器的使用量程为20KPa、测量范围为-10~10KPa,迁移量为()%。

（B）A、10B、-50C、-108、【单选题】一般情况下既要求调节又要求切断时,选用的有()。

（A）A、单座阀B、蝶阀C、隔膜阀9、【单选题】下列叙中,正确的是()。

（B）A、阀门定位器的输出信号大小与输入信号的大小成正比B、阀杆行程与阀门定位器的输入信号大小成正比C、阀杆行程与阀门定位器的输出信号大小成正比10、【单选题】下列选项中,不属于润滑剂作用的是()。

（B）A、润滑B、防水C、冷却11、【单选题】下面关于串级控制系统副变量的描述错误的是()。

（B）A、在主变量确定后,选择的副变量应与主变量间有一定的内在联系B、在串级系统中,副变量的变化应尽量不影响主变量的变化C、选择与主变量有一定关系的某一中间变量作为副变量12、【单选题】下面的叙述中,正确的是()。

仪表自动化模拟试题库与答案1、灰色滤毒罐用于防护芳烃类有毒气体。

A、正确B、错误答案：B2、波纹管式弹性元件是一种周围为波纹状的薄壁金属筒体，常用于中压的测量。

A、正确B、错误答案：B3、CENTUMCS3001系统中，回路的报警状态显示为MH,这意味着该回路的PV值过高，发生了高高报警。

A、正确B、错误答案：B4、化工装置出现氢气泄漏着火时，由于火焰的颜色很淡，因此在光线明亮处不易察觉。

A、正确B、错误答案：A5、调节阀的性能测试中有一项为额定行程偏差,其目的为测试气关阀在100%行程时阀芯红是否关闭到位。

A、正确B、错误答案：A6、PLC的英文含义是：ProgrammableLogicController.A、正确B、错误答案：A7、STEP7可以将CPU中的程序和组态信息上载到PG/PC的项目中来。

但只能将一个PLC的全内容整个上载到项目中，不能单独上载用户程序块或硬件组态信息。

A、正确B、错误答案：B8、双金属温度计双金属片制成螺旋形是为了抗震性更好。

A、正确B、错误答案：A9、当PLC处于运行状态时，一开始就按照梯形图符号排列的先后顺序（从上到下、从右到左）逐一处理，也就是说PLC对梯形图是按扫描方式顺序执行程序，不存在几条并列支路同时工作的可能性。

A、正确B、错误答案：B10、为确保计算机控制系统的可靠运行，系统的供电一般采用可自动切换的双回路供电，并配有UPS在停电期间短时供电。

A、正确B、错误答案：A11、隔离式安全栅分为检测端安全栅和操作端安全栅两种。

A、正确B、错误答案：A12、串级控制系统可以应用在对象滞后和时间常数大、干扰作用强且频繁的场合。

A、正确B、错误答案：A13、请判下列SIMATICS7-300系列PLC中的模板的安装顺序是否正确。

电源模板、CPU、扩张模板、信号模板、通讯模板、功能模板。

A、正确B、错误答案：B14、转子流量计是以压降不变，利用节流面积的变化反映流量的大小。

CENTUM CS3000/CS1000软件安装过程以下内容只有回复后才可以浏览一、适用版本：CENTUM CS3000/CS1000 R2.xx.xx 。

CENTUM CS3000/CS1000 R3.xx.xx 。

二、运行环境：硬件环境要求：PC机或落地式操作站，要求：PENTUM133以上；内存32MB以上；硬盘至少2GB；显示器分辨率为800*600以上，最好为1024*768或1280*1024以上，刷新频率要足够快，最少60Hz以上；软件环境要求：CENTUM CS3000/CS1000 R2.xx.xx: 运行在Windows NT4.0 SP4以上环境。

CENTUM CS3000/CS1000 R3.xx.xx: 运行在Windows 2000 SP1以上环境。

三、必备工具：符合要求配置的计算机。

CENTUM CS3000/CS1000 Key Code File 许可协议软盘。

CENTUM CS3000/CS1000 Software Medium光盘。

CENTUM CS3000/CS1000 Electronic Instruction Manual Medium光盘。

四、安装步骤：CENTUM CS3000/CS1000系统软件的安装步骤如下：1．安装Windows 操作系统。

操作系统的安装方法请参见程序文档ZD0001-A0第一部分或相关手册。

如果PC机上已安装了操作系统，则此步骤可省略。

2．安装Service Pack。

对于Console型HIS（落地式），则此步可省略。

对于Windows2000 SP1，在安装Windows系统的同时也安装了Service Pack 1。

3．Windows设置。

此步骤是为了在Windows上运行CS3000/CS1000系统。

n 设置或修改虚拟内存和显示画面。

n 添加网络适配。

安装以太网适配器（如果不需要以太网，则此步可省略）。

安装控制总线驱动程序（如果不需要控制总线，则此步可省略）。
