【工程文档】燃气管道工程设计完全手册(doc 83页)

燃气管道工程设计完全手册(doc 83页)目录第一章燃气设计基本规定 (1)第一节绘图基本要求及设计图例 (1)1.燃气专业制图的一般规定 (1)2.设计文件标识 (3)3.常用绘图比例 (5)4.燃气专业设计制图标准 (6)5.设计图例 (12)第二节燃气管道施工图设计文件组成 (12)1.燃气管道施工图设计文件组成 (12)2.燃气管道施工图设计文件组成的内容 (13)3.对设计文件内容填写的几点要求 (14)4.施工图上的说明内容 (14)5.设计文件的格式规定 (15)第三节燃气管道施工图设计常用技术标准 (15)1.国家标准 (15)2.行业标准 (23)3.参考资料 (26)第二章燃气管道施工图设计 (29)第一节施工图设计需收集的资料 (29)8.低压燃气管道单位长度的摩擦阻力损失计算： (60)9.室外常用管道规格计算： (62)第四节施工图设计要点 (63)1.室内燃气管道工程施工图设计要点： (63)2.室外燃气管道工程施工图设计要点： (81)3.调压室燃气管道施工图设计要点： (90)4锅炉房燃气管道工程施工图设计要点： (93)第五节穿跨越工程设计要点 (94)一、管道穿越工程 (94)二、管道跨越工程 (113)第六节管材及附件的选用 (123)1.室内燃气管道的管材及管件选用. 1232.室外燃气管道的管材及管件选用. 1243.穿跨越工程管材的选用见第五节。

(125)4.阀门的选用 (125)5.补偿器的选用 (125)6.凝水缸的选用原则 (125)第七节调压装置 (126)1.调压器的作用和性能参数 (126)2.调压器的选择 (133)3.调压箱（站）设计说明 (133)4.调压装置的选择 (136)6. 调压站（箱）的工艺设计 (140)7.调压器的安装调试应按照设备说明书和有关要求进行。

(142)8.其它有关调压站的设计要求见《城镇燃气设计规范》。

(142)第八节计量装置 (142)1.城市燃气流量计的类型及特点 (142)2.燃气计量装置的选型 (149)3.燃气计量装置设置要求 (155)4.燃气表安装位置确定 (155)5.燃气表的保护装置 (157)6.燃气表的安装场所： (158)第九节法兰、垫片、紧固件 (159)室内天然气管道施工图设计总说明 (204)室外天然气管道施工图设计总说明 (213)本手册引用标准：GB50028—93 城镇燃气设计规范（2002年版）GB16914—1997 燃气燃烧器具安全技术通则GB50235—97 工业金属管道工程施工及验收规范GB50236 现场设备、工业管道焊接工程施工及验收规范GB16802 城镇燃气调压器GB3323—87 钢融化焊对接接头射线照相和质量分级GB50251—94 输气管道工程设计规范GB50041—92 锅炉房设计规范CJJ12—99 家用燃气燃烧器具安装及验收规程CJJ63—95 聚乙烯燃气管道工程技术规程CJJ94—2003 城镇燃气室内工程施工及验收规范CJJ33—89 城镇燃气管道施工及验收规范SY/T0015.1—98 原油和天然气输送管道穿跨越工程设计规范穿越工程SY/T0015.2 —98 原油和天然气输送管道穿跨越工程设计规范跨越工程SY0470 石油天然气管道跨越工程施工及验收规范SY/T4079—95 石油天然气管道穿越工程施工及验收规范第一章燃气设计基本规定第一节绘图基本要求及设计图例1.燃气专业制图的一般规定1.1设计图纸幅面及尺寸1.1.1标准图幅图纸按尺寸（图幅）大小分为五个规格，分别为A0、A1、A2、A3、A4,尺寸大小见表－1。

（建筑电气工程）PE 燃气手册内容第一章绪论第一节总则1．为了在燃气管道工程设计及施工过程中合理安装、使用埋地聚乙烯管材及管件，确保工程质量和安全供气，特制定本手册。

2．本手册适用于最大允许工作压力不大于0.4MPa（表压），工作温度在-20～40℃的埋地聚乙烯燃气管道新建、改建、扩建工程设计、施工及验收。

3．聚乙烯燃气管道严禁用作室内和地上管道，只作埋地管道使用。

4．聚乙烯燃气管道中的管材、管件应符合现行国家标准《燃气用埋地聚乙烯管材》和《燃气用埋地聚乙烯管件》的规定。

5．承接聚乙烯燃气管道工程设计、施工的单位，必须具有建设部门批准或认可的施工许可证。

6．城镇燃气输配应按基本建设程序进行，具备下列条件方可开工：(1)设计及其它技术文件齐全，施工图纸业经审定；(2)施工方案业经批准，技术交底和必要的技术培训己经完成；(3)材料劳动力机具基本齐全，施工环境符合要求，施工用水、电、气等可以满足需要，并能保证连续施工。

7．燃气输配工程应按设计进行，修改设计或材料代用应经原设计部门同意。

城镇燃气输配工程施工和检验的安全技术，劳动保护应按有关规定执行。

8．管道工程设计、施工和验收除执行本手册外，还应符合现行国家标准《城镇燃气设计规范》、现行行业标准《城镇燃气输配工程施工及验收规范》和有关标准的规定。

第二节专业术语为了便于读者识别和理解，本节将对本手册出现的部分专业术语作一解释。

1.对接焊机压力在对接焊机的压力显示装置上指示的压力，表示施加到管材或管件端部的界面接触力。

2.界面接触力在对接焊过程中，管材或管件熔接表面之间的力。

当对接焊机带有液压源时，该力通常被表示为施加的油缸压力。

对这样的机器，要提供一个专门的对照表，以给出实际的接触面处的压力与压力计指示压力的关系。

3.间隙两个物体外部极限之间的最短距离。

4.拖动阻力可动夹具开始移动时固定在夹具上的管材的重量所产生的摩擦阻力（最大阻力），或移动过程中出现的摩擦阻力（动态阻力）。

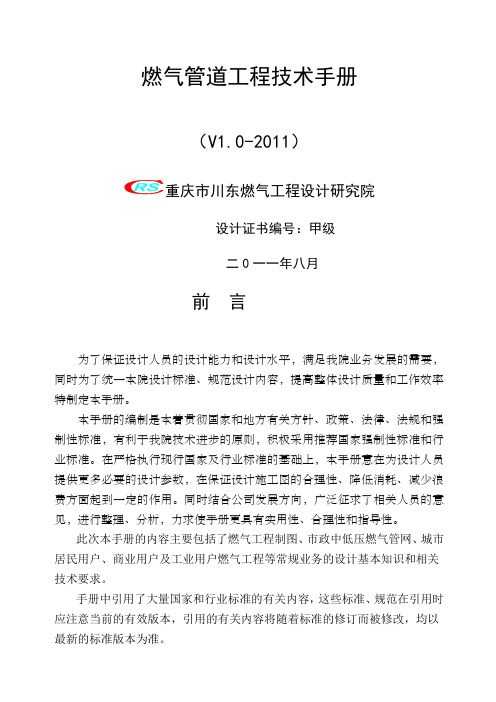

燃气管道工程技术手册（V1.0-2011）设计证书编号：甲级二0一一年八月前言为了保证设计人员的设计能力和设计水平，满足我院业务发展的需要，同时为了统一本院设计标准、规范设计内容，提高整体设计质量和工作效率特制定本手册。

本手册的编制是本着贯彻国家和地方有关方针、政策、法律、法规和强制性标准，有利于我院技术进步的原则，积极采用推荐国家强制性标准和行业标准。

在严格执行现行国家及行业标准的基础上，本手册意在为设计人员提供更多必要的设计参数，在保证设计施工图的合理性、降低消耗、减少浪费方面起到一定的作用。

同时结合公司发展方向，广泛征求了相关人员的意见，进行整理、分析，力求使手册更具有实用性、合理性和指导性。

此次本手册的内容主要包括了燃气工程制图、市政中低压燃气管网、城市居民用户、商业用户及工业用户燃气工程等常规业务的设计基本知识和相关技术要求。

手册中引用了大量国家和行业标准的有关内容，这些标准、规范在引用时应注意当前的有效版本，引用的有关内容将随着标准的修订而被修改，均以最新的标准版本为准。

由于各相目公司遍布全国各地，各地区的情况和习惯做法又千差万别，所以设计人员应在严格遵守国家及行业标准、规范的前提下，对手册的内容灵活运用。

在手册执行的过程中，我们诚恳地希望大家将遇到的问题及时反馈给设计分院，以便使手册的内容得到不断的补充、修改和完善。

目录1 基本规定…………………………………………………………………………..1.1制图基本规定…………………………………………………………….........................................................................................格式及装订线.....................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................1.1.9 图线........................................................................................................................................................................................................................................................................................................................................................1.2常用代号和图形符号道代号........................................................................................................................................1.2.3 常用不同用途管道图形符号.................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................2 燃气管道施工图设计文件…………………………………………………………..2.1设计文件组成2.2设计文件内容2.3设计文件填写的要求2.4施工图上的说明的主要内容3常用技术标准………………………………………………………………………..3.1国家标准3.2行业标准3.3标准应用3.4燃气设计常用规范标准4燃气管道施工图设计…………………………………………………………………4.1居民用户燃气工程设计.................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................4.2商业及工业用户施工图设计.....................................................................4.2.2商业及工业燃气用户设计遵循的规范及标准...............................................................................................管件的选择.....................................................................................................................................................................................................4.3市政中压管线....................................................................................................................................................................................................................................................................................管件的选择..................................................................................................................................................................................................... 5水力计算……………………………………………………………………………..5.1水力计算5.2水力计算步骤5.3水力计算的基本公式5.4燃气小时计算流量的确定5.5庭院燃气管道水力计算5.6户内燃气管道水力计算1 基本规定1.1制图基本规定1.1.1设计图纸幅面及尺寸1）标准图幅:图纸按尺寸（图幅）大小分为五个规格，分别为A0、A1、A2、A3、A4,尺寸大小见下表。

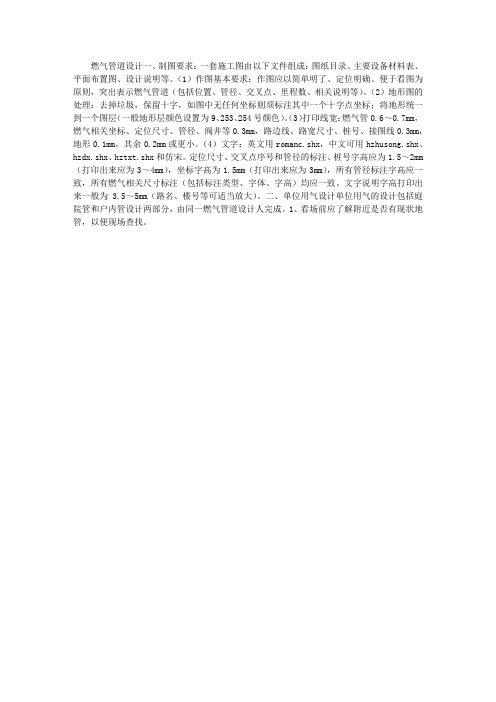

燃气管道设计一、制图要求：一套施工图由以下文件组成：图纸目录、主要设备材料表、平面布置图、设计说明等。

（1）作图基本要求：作图应以简单明了、定位明确、便于看图为原则，突出表示燃气管道（包括位置、管径、交叉点、里程数、相关说明等）。

（2）地形图的处理：去掉垃圾，保留十字，如图中无任何坐标则须标注其中一个十字点坐标；将地形统一到一个图层（一般地形层颜色设置为9、253、254号颜色）。

（3）打印线宽：燃气管0.6～0.7mm，燃气相关坐标、定位尺寸、管径、阀井等0.3mm，路边线、路宽尺寸、桩号、接图线0.3mm，地形0.1mm，其余0.2mm或更小。

（4）文字：英文用romanc.shx，中文可用hzhusong.shx、hzdx.shx、hztxt.shx和仿宋。

定位尺寸、交叉点序号和管径的标注、桩号字高应为1.5～2mm （打印出来应为3～4mm），坐标字高为1.5mm（打印出来应为3mm），所有管径标注字高应一致，所有燃气相关尺寸标注（包括标注类型、字体、字高）均应一致。

文字说明字高打印出来一般为3.5～5mm（路名、楼号等可适当放大）。

二、单位用气设计单位用气的设计包括庭院管和户内管设计两部分，由同一燃气管道设计人完成。
