燃气管道工程设计完全手册(doc 83页)目录第一章燃气设计基本规定 (1)第一节绘图基本要求及设计图例 (1)1.燃气专业制图的一般规定 (1)2.设计文件标识 (3)3.常用绘图比例 (5)4.燃气专业设计制图标准 (6)5.设计图例 (12)第二节燃气管道施工图设计文件组成 (12)1.燃气管道施工图设计文件组成 (12)2.燃气管道施工图设计文件组成的内容 (13)3.对设计文件内容填写的几点要求 (14)4.施工图上的说明内容 (14)5.设计文件的格式规定 (15)第三节燃气管道施工图设计常用技术标准 (15)1.国家标准 (15)2.行业标准 (23)3.参考资料 (26)第二章燃气管道施工图设计 (29)第一节施工图设计需收集的资料 (29)8.低压燃气管道单位长度的摩擦阻力损失计算： (60)9.室外常用管道规格计算： (62)第四节施工图设计要点 (63)1.室内燃气管道工程施工图设计要点： (63)2.室外燃气管道工程施工图设计要点： (81)3.调压室燃气管道施工图设计要点： (90)4锅炉房燃气管道工程施工图设计要点： (93)第五节穿跨越工程设计要点 (94)一、管道穿越工程 (94)二、管道跨越工程 (113)第六节管材及附件的选用 (123)1.室内燃气管道的管材及管件选用. 1232.室外燃气管道的管材及管件选用. 1243.穿跨越工程管材的选用见第五节。
(125)4.阀门的选用 (125)5.补偿器的选用 (125)6.凝水缸的选用原则 (125)第七节调压装置 (126)1.调压器的作用和性能参数 (126)2.调压器的选择 (133)3.调压箱（站）设计说明 (133)4.调压装置的选择 (136)6. 调压站（箱）的工艺设计 (140)7.调压器的安装调试应按照设备说明书和有关要求进行。
(142)8.其它有关调压站的设计要求见《城镇燃气设计规范》。
(142)第八节计量装置 (142)1.城市燃气流量计的类型及特点 (142)2.燃气计量装置的选型 (149)3.燃气计量装置设置要求 (155)4.燃气表安装位置确定 (155)5.燃气表的保护装置 (157)6.燃气表的安装场所： (158)第九节法兰、垫片、紧固件 (159)室内天然气管道施工图设计总说明 (204)室外天然气管道施工图设计总说明 (213)本手册引用标准：GB50028—93 城镇燃气设计规范（2002年版）GB16914—1997 燃气燃烧器具安全技术通则GB50235—97 工业金属管道工程施工及验收规范GB50236 现场设备、工业管道焊接工程施工及验收规范GB16802 城镇燃气调压器GB3323—87 钢融化焊对接接头射线照相和质量分级GB50251—94 输气管道工程设计规范GB50041—92 锅炉房设计规范CJJ12—99 家用燃气燃烧器具安装及验收规程CJJ63—95 聚乙烯燃气管道工程技术规程CJJ94—2003 城镇燃气室内工程施工及验收规范CJJ33—89 城镇燃气管道施工及验收规范SY/T0015.1—98 原油和天然气输送管道穿跨越工程设计规范穿越工程SY/T0015.2 —98 原油和天然气输送管道穿跨越工程设计规范跨越工程SY0470 石油天然气管道跨越工程施工及验收规范SY/T4079—95 石油天然气管道穿越工程施工及验收规范第一章燃气设计基本规定第一节绘图基本要求及设计图例1.燃气专业制图的一般规定1.1设计图纸幅面及尺寸1.1.1标准图幅图纸按尺寸（图幅）大小分为五个规格，分别为A0、A1、A2、A3、A4,尺寸大小见表－1。

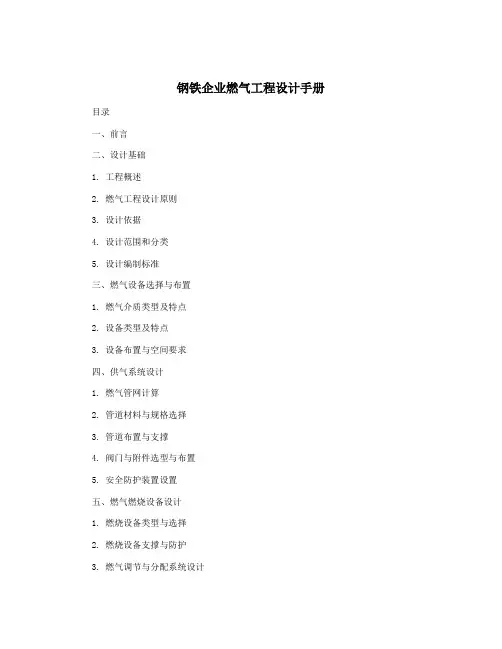

钢铁企业燃气工程设计手册目录一、前言二、设计基础1. 工程概述2. 燃气工程设计原则3. 设计依据4. 设计范围和分类5. 设计编制标准三、燃气设备选择与布置1. 燃气介质类型及特点2. 设备类型及特点3. 设备布置与空间要求四、供气系统设计1. 燃气管网计算2. 管道材料与规格选择3. 管道布置与支撑4. 阀门与附件选型与布置5. 安全防护装置设置五、燃气燃烧设备设计1. 燃烧设备类型与选择2. 燃烧设备支撑与防护3. 燃气调节与分配系统设计4. 燃烧系统控制与调试六、供气系统安全设计1. 安全防护设计原则2. 设计与选型规范要求3. 安全监测与报警装置设计4. 危险源与风险评估七、工程施工与验收1. 燃气管道施工要点2. 燃烧设备安装与调试3. 工程质量验收与安全监督八、运维与维护1. 供气系统维护与保养2. 设备巡检与维修3. 安全事故应急处理4. 设备更换与弃用九、附录1. 示意图与示例2. 相关标准和规范3. 设备供应商与联系方式编者说明：本手册面向钢铁企业燃气工程设计与施工人员，以提供设计方案、施工要点及维护建议为主要目标。
请根据具体企业情况，合理运用手册内容，并结合实际进行设计。
本手册所涵盖的内容涉及燃气工程的设计基础、设备选择与布置、供气系统设计、燃气燃烧设备设计、供气系统安全设计、工程施工与验收以及运维与维护等方面。
同时附录中提供了示意图、相关标准和规范以及设备供应商的联系方式供参考。
特别说明：本手册所涉及的内容仅为参考，具体设计和施工请参阅适用的法律法规、标准及规范，并与专业人员进行进一步交流和协商。
所有信息均经过精心整理，但编者不对其中的错误或遗漏承担责任。
燃气工程设计手册姜正前言1城市燃气的设计和技术工作范围可分为以下3个领域:,气源:液化石油气、天然气,输配:长输管道工程手册,燃烧应用2本书燃气状态均采用101.324KPa，温度为0摄氏度作为标准状态。
第一章城镇燃气及其质量标准1城镇燃气的组成及基本物理热力参数,组成:可燃气体(碳氢化合物、氢气、一氧化碳等)、不可燃气体(二氧化碳、氧、氮)。
,燃气工程设计中，确定城市输配系统的压力级制、管径、燃气管网构筑物及防护和管理措施，以及有关燃气应用等都与所使用的燃气种类有关。
,城市燃气在管道中输送的距离较长，管道造价及金属用量在输配系统中占得比重很大。
显然，输送热值高的燃气对输配系统的经济性是有利的。
2燃气分类,按生成原因分:天然气、人工燃气、液化石油气;, 按燃烧热值分:高等热值燃气(HCV gas，热值30MJ/m^3以上，组分以烃类为主);中等热值燃气(MCV gas，热值20MJ/m^3左右，组分除H2和CO外还有甲烷等烃类);低等热值燃气(LCV gas，热值12~13MJ/m^3左右。
组分主要为H2和CO)。
,按燃气燃烧特性分类:按华白数(W=H/S^0.5,置换前后燃气具燃气压力相等时)大小分类:一类、二类、三类燃气。
H:热值;S:燃气相对密度。
华白数或广义华白数相等的两种燃气可以使用同一个燃具。
3对燃气质量的要求:复合相应的国家规范天然气爆炸极限:5%-15%;煤制气:6.5%-36.5%。
燃气加臭:加入四氢噻吩，约0.08mg/m?可达到臭味强度为2级的报警浓度，实际中加入大于0.08。
第二章燃气的物理和热力性质第三章城镇燃气用气负荷3.1城镇燃气用气复合的定义及分类定义:燃气系统终端用户对燃气的需用气量形成燃气最基本的负荷，主要取决于用户类型、数量及用气指标。
燃气用气按用户类型分类:居民生活用气、商业用气、工业企业生产用气、采暖通风和空调用气、燃气用气、电站用气、其他用气。
3.2城镇燃气复合的计算年用气量:根据城市发展规划和各类用户用气量指标确定。

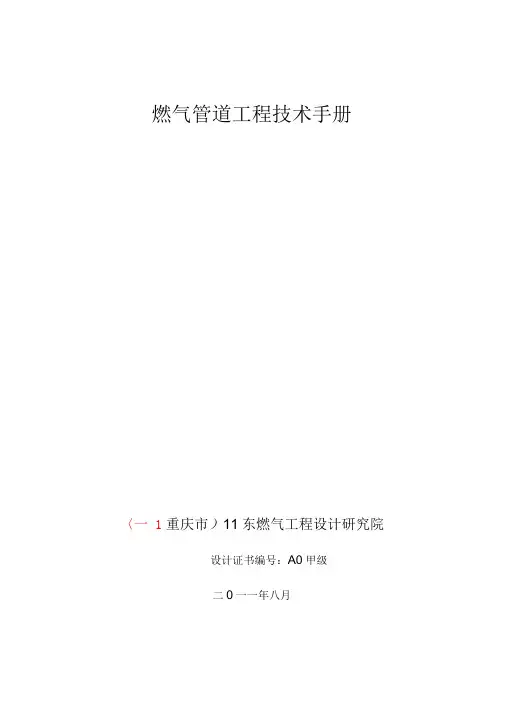

燃气管道工程技术手册〈一 1重庆市）11东燃气工程设计研究院设计证书编号：A0甲级二0一一年八月为了保证设计人员的设计能力和设计水平，满足我院业务发展的需要，同时为了统一本院设计标准、规范设计内容，提高整体设计质量和工作效率特制定本手册。
本手册的编制是本着贯彻国家和地方有关方针、政策、法律、法规和强制性标准，有利于我院技术进步的原则，积极采用推荐国家强制性标准和行业标准。
在严格执行现行国家及行业标准的基础上，本手册意在为设计人员提供更多必要的设计参数，在保证设计施工图的合理性、降低消耗、减少浪费方面起到一定的作用。
同时结合公司发展方向，广泛征求了相关人员的意见，进行整理、分析，力求使手册更具有实用性、合理性和指导性。
此次本手册的内容主要包括了燃气工程制图、市政中低压燃气管网、城市居民用户、商业用户及工业用户燃气工程等常规业务的设计基本知识和相关技术要求。
手册中引用了大量国家和行业标准的有关内容，这些标准、规范在引用时应注意当前的有效版本，引用的有关内容将随着标准的修订而被修改，均以最新的标准版本为准。
由于各相目公司遍布全国各地，各地区的情况和习惯做法又千差万别，所以设计人员应在严格遵守国家及行业标准、规范的前提下，对手册的内容灵活运用。
在手册执行的过程中，我们诚恳地希望大家将遇到的问题及时反馈给设计分院，以便使手册的内容得到不断的补充、修改和完善。
目录1 基本规定................................错误!未定义书签制图基本规正..................................................... ........... 车日该！木正乂书钗O设计图纸幅面及尺寸.......................... 错误!未定义书签。
图框格式及装订线.......................... 错误!未定义书签。
图纸标题栏、会签栏........................ 错误!未定义书签。

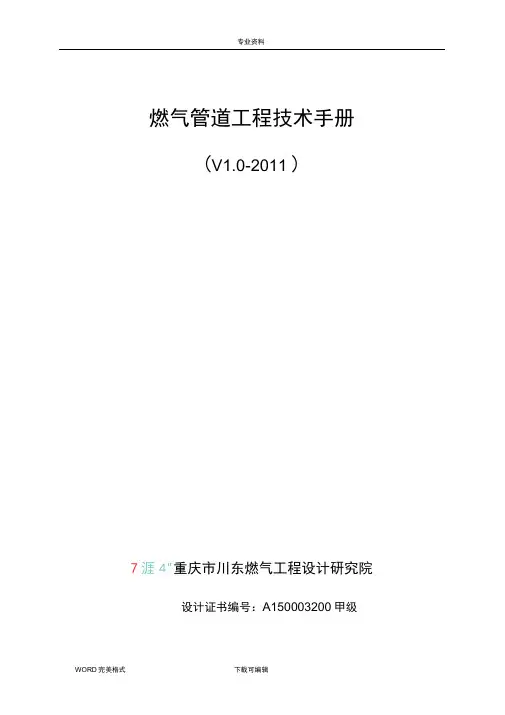

燃气管道工程技术手册（V1.0-2011）设计证书编号:A150003200甲级二0一一年八月前言为了保证设计人员的设计能力和设计水平，满足我院业务发展的需要，同时为了统一本院设计标准、规范设计内容，提高整体设计质量和工作效率特制定本手册.本手册的编制是本着贯彻国家和地方有关方针、政策、法律、法规和强制性标准，有利于我院技术进步的原则,积极采用推荐国家强制性标准和行业标准。
在严格执行现行国家及行业标准的基础上,本手册意在为设计人员提供更多必要的设计参数，在保证设计施工图的合理性、降低消耗、减少浪费方面起到一定的作用.同时结合公司发展方向，广泛征求了相关人员的意见，进行整理、分析,力求使手册更具有实用性、合理性和指导性。
此次本手册的内容主要包括了燃气工程制图、市政中低压燃气管网、城市居民用户、商业用户及工业用户燃气工程等常规业务的设计基本知识和相关技术要求。
手册中引用了大量国家和行业标准的有关内容，这些标准、规范在引用时应注意当前的有效版本，引用的有关内容将随着标准的修订而被修改，均以最新的标准版本为准。
由于各相目公司遍布全国各地，各地区的情况和习惯做法又千差万别，所以设计人员应在严格遵守国家及行业标准、规范的前提下,对手册的内容灵活运用。
在手册执行的过程中,我们诚恳地希望大家将遇到的问题及时反馈给设计分院,以便使手册的内容得到不断的补充、修改和完善.目录1 基本规定…………………………………………………………………………。
11。
1制图基本规定.....................................................................。
..。
.。
.。
..。
1 1。
1.1设计图纸幅面及尺寸 (1)1。
1。
2图框格式及装订线 (1)1。
1.3图纸标题栏、会签栏 (2)1。
1。
4常用绘图比例 (3)1。
1。
5尺寸标注 (4)1。
1.6管径和管道坡度 (6)1。

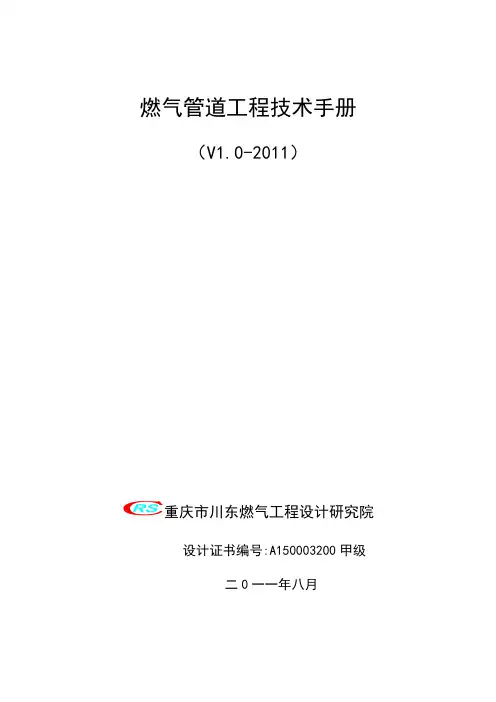

燃气管道工程技术手册（V1.0-2011）设计证书编号：甲级二0一一年八月前言为了保证设计人员的设计能力和设计水平，满足我院业务发展的需要，同时为了统一本院设计标准、规范设计内容，提高整体设计质量和工作效率特制定本手册。
本手册的编制是本着贯彻国家和地方有关方针、政策、法律、法规和强制性标准，有利于我院技术进步的原则，积极采用推荐国家强制性标准和行业标准。
在严格执行现行国家及行业标准的基础上，本手册意在为设计人员提供更多必要的设计参数，在保证设计施工图的合理性、降低消耗、减少浪费方面起到一定的作用。
同时结合公司发展方向，广泛征求了相关人员的意见，进行整理、分析，力求使手册更具有实用性、合理性和指导性。
此次本手册的内容主要包括了燃气工程制图、市政中低压燃气管网、城市居民用户、商业用户及工业用户燃气工程等常规业务的设计基本知识和相关技术要求。
手册中引用了大量国家和行业标准的有关内容，这些标准、规范在引用时应注意当前的有效版本，引用的有关内容将随着标准的修订而被修改，均以最新的标准版本为准。
由于各相目公司遍布全国各地，各地区的情况和习惯做法又千差万别，所以设计人员应在严格遵守国家及行业标准、规范的前提下，对手册的内容灵活运用。
在手册执行的过程中，我们诚恳地希望大家将遇到的问题及时反馈给设计分院，以便使手册的内容得到不断的补充、修改和完善。
目录1 基本规定…………………………………………………………………………..1.1制图基本规定…………………………………………………………….........................................................................................格式及装订线.....................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................1.1.9 图线........................................................................................................................................................................................................................................................................................................................................................1.2常用代号和图形符号道代号........................................................................................................................................1.2.3 常用不同用途管道图形符号.................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................2 燃气管道施工图设计文件…………………………………………………………..2.1设计文件组成2.2设计文件内容2.3设计文件填写的要求2.4施工图上的说明的主要内容3常用技术标准………………………………………………………………………..3.1国家标准3.2行业标准3.3标准应用3.4燃气设计常用规范标准4燃气管道施工图设计…………………………………………………………………4.1居民用户燃气工程设计.................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................4.2商业及工业用户施工图设计......................................................................4.2.2商业及工业燃气用户设计遵循的规范及标准................................................................................................管件的选择........................................................................................................................................................................................................4.3市政中压管线........................................................................................................................................................................................................................................................................................管件的选择........................................................................................................................................................................................................ 5水力计算……………………………………………………………………………..5.1水力计算5.2水力计算步骤5.3水力计算的基本公式5.4燃气小时计算流量的确定5.5庭院燃气管道水力计算5.6户内燃气管道水力计算1 基本规定1.1制图基本规定1.1.1设计图纸幅面及尺寸1）标准图幅:图纸按尺寸（图幅）大小分为五个规格，分别为A0、A1、A2、A3、A4,尺寸大小见下表。

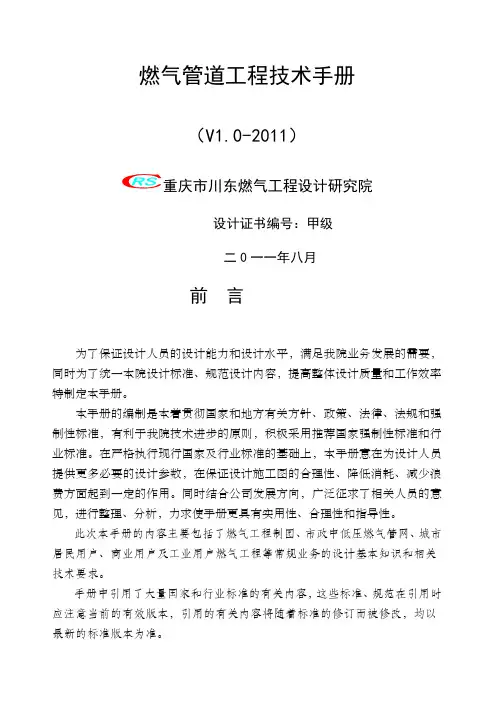

燃气管道工程技术手册（V1.0-2011）设计证书编号：A150003200甲级二0一一年八月前言为了保证设计人员的设计能力和设计水平，满足我院业务发展的需要，同时为了统一本院设计标准、规设计容，提高整体设计质量和工作效率特制定本手册。
本手册的编制是本着贯彻国家和地方有关方针、政策、法律、法规和强制性标准，有利于我院技术进步的原则，积极采用推荐国家强制性标准和行业标准。
在严格执行现行国家及行业标准的基础上，本手册意在为设计人员提供更多必要的设计参数，在保证设计施工图的合理性、降低消耗、减少浪费方面起到一定的作用。
同时结合公司发展方向，广泛征求了相关人员的意见，进行整理、分析，力求使手册更具有实用性、合理性和指导性。
此次本手册的容主要包括了燃气工程制图、市政中低压燃气管网、城市居民用户、商业用户及工业用户燃气工程等常规业务的设计基本知识和相关技术要求。
手册中引用了大量国家和行业标准的有关容，这些标准、规在引用时应注意当前的有效版本，引用的有关容将随着标准的修订而被修改，均以最新的标准版本为准。
由于各相目公司遍布全国各地，各地区的情况和习惯做法又千差万别，所以设计人员应在严格遵守国家及行业标准、规的前提下，对手册的容灵活运用。
在手册执行的过程中，我们诚恳地希望大家将遇到的问题及时反馈给设计分院，以便使手册的容得到不断的补充、修改和完善。
目录1 基本规定 (1)1.1制图基本规定 (1)1.1.1设计图纸幅面及尺寸 (1)1.1.2图框格式及装订线 (1)1.1.3图纸标题栏、会签栏 (2)1.1.4常用绘图比例 (3)1.1.5尺寸标注 (4)1.1.6管径和管道坡度 (6)1.1.7标高 (7)1.1.8字体 (9)1.1.9 图线 (9)1.1.10设备和管道编号标注 (12)1.1.11剖面图的剖切符号 (13)1.1.12图层 (13)1.1.13 指北针 (14)1.2常用代号和图形符号161.2.1燃气工程常用管道代号 (16)1.2.2燃气场站常用图形符号 (16)1.2.3 常用不同用途管道图形符号 (17)1.2.4常用管线、道路等图形符号 (18)1.2.5常用阀门图形符号 (20)1.2.6常用设备图形符号 (22)1.2.7常用管件和其他附件的图形符号 (24)1.2.8常用阀门与管路连接方式图形符号 (26)1.2.9常用管道支座、管架和支吊架图形符号 (26)1.2.10常用检测、计量仪表图形符号 (27)1.2.11用户工程的常用设备图形符号 (28)2 燃气管道施工图设计文件 (29)2.1设计文件组成292.2设计文件容292.3设计文件填写的要求302.4施工图上的说明的主要容31 3常用技术标准 (32)3.1国家标准323.2行业标准363.3标准应用373.4燃气设计常用规标准38 4燃气管道施工图设计 (41)4.1居民用户燃气工程设计414.1.1设计遵循的主要规标准 (41)4.1.2设计需搜集的基础资料 (41)4.1.3现场踏勘需了解的基本情况 (42)4.1.4管材、管件的选择 (42)4.1.5常用设备的选择 (43)4.1.6室外庭院、户燃气管道设计要点 (44)4.1.7燃气立管的补偿措施 (46)4.2商业及工业用户施工图设计464.2.1商业及工业燃气用户的设计容 (47)4.2.2商业及工业燃气用户设计遵循的规及标准 (47)4.2.3现场勘查和搜集资料 (47)4.2.4管材、管件的选择 (49)4.2.5主要设备的选择 (50)4.2.6商业及工业用户施工图设计要点 (51)4.3市政中压管线574.3.1设计遵循的主要规标准 (57)4.3.2需收集的基础资料 (58)4.3.3现场踏勘 (58)4.3.4市政管道布置原则 (59)4.3.5管材、管件的选择 (59)4.3.6阀门的选择 (60)4.3.7工程设计要点 (60)5水力计算 (62)5.1水力计算625.2水力计算步骤625.3水力计算的基本公式625.4燃气小时计算流量的确定625.5庭院燃气管道水力计算645.6户燃气管道水力计算711 基本规定1.1制图基本规定1.1.1设计图纸幅面及尺寸1）标准图幅:图纸按尺寸（图幅）大小分为五个规格，分别为A0、A1、A2、A3、A4,尺寸大小见下表。
燃气输配工程技术手册第一章概述1.1 本手册的编写目的和意义本手册以系统性、全面性、实用性为原则，旨在为燃气输配工程技术人员提供一份权威、规范的技术参考手册，旨在指导燃气输配工程的设计、施工、运行和维护，提高燃气输配工程技术水平，保障燃气设施的安全运行。
1.2 燃气输配工程总体概况燃气输配工程是指将天然气从生产地输送到用户端的完整工程系统，包括天然气输送、储存、调压、分配、配气等各个环节。
其输配管道网络、调压站、储气库等组成部分构成了燃气输配系统。
本手册将以燃气输配工程的总体概况为开端，逐步深入介绍其技术要点和实际操作，方便读者全面了解和掌握相关知识。
第二章燃气输配管道设计2.1 管道材料选用合理选材管道对于燃气输配工程的安全运行至关重要。
本章将详细介绍燃气输配管道常见的材料及其特点、适用范围等信息，以及选择管道材料的相关技术指标和要求。
2.2 管道设计原则在进行燃气输配管道设计时，需要严格按照相关标准和要求，保证管道的安全性和可靠性。
本章将重点介绍燃气输配管道设计的原则、计算方法、设计参数等内容，方便读者掌握管道设计的基本要点。
第三章燃气调压与分配3.1 调压站设计与运行燃气调压站是燃气输配系统中的重要设施，其设计和运行对于保障燃气供应的稳定性至关重要。
本章将介绍调压站的结构、工作原理、设计要点以及运行维护等方面的知识，帮助读者深入了解调压站的技术要求。
3.2 燃气分配系统燃气分配系统是燃气输配工程中的关键环节，其设计和施工直接关系到燃气供应的稳定性和安全性。
本章将系统介绍燃气分配系统的设计原则、设备选型、操作管理等方面的知识，方便读者在实际工程中进行相关工作。
第四章燃气储存与运输4.1 燃气储存设施燃气储存设施对于保障燃气的稳定供应具有重要作用。
本章将介绍燃气储存设施的类型、特点、设计要点以及运行管理等相关知识，方便读者了解和掌握相关技术。
4.2 燃气运输技术燃气的运输方式多种多样，包括管道输送、液化天然气运输等多种形式。

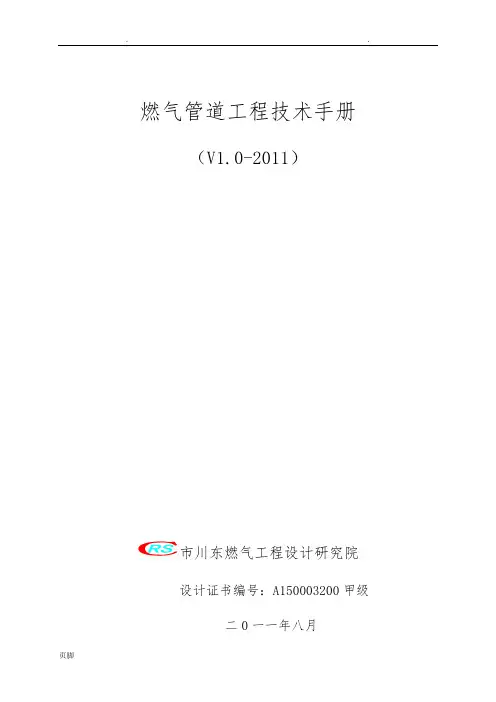

燃气管道工程技术手册(V1.0-2011 )7涯4"重庆市川东燃气工程设计研究院设计证书编号：A150003200甲级二0一一年八月为了保证设计人员的设计能力和设计水平，满足我院业务发展的需要，同时为了统一本院设计标准、规范设计内容，提高整体设计质量和工作效率特制定本手册。
本手册的编制是本着贯彻国家和地方有关方针、政策、法律、法规和强制性标准，有利于我院技术进步的原则，积极采用推荐国家强制性标准和行业标准。
在严格执行现行国家及行业标准的基础上，本手册意在为设计人员提供更多必要的设计参数，在保证设计施工图的合理性、降低消耗、减少浪费方面起到一定的作用。
同时结合公司发展方向，广泛征求了相关人员的意见，进行整理、分析，力求使手册更具有实用性、合理性和指导性。
此次本手册的内容主要包括了燃气工程制图、市政中低压燃气管网、城市居民用户、商业用户及工业用户燃气工程等常规业务的设计基本知识和相关技术要求。
手册中引用了大量国家和行业标准的有关内容，这些标准、规范在引用时应注意当前的有效版本，引用的有关内容将随着标准的修订而被修改，均以最新的标准版本为准。
由于各相目公司遍布全国各地，各地区的情况和习惯做法又千差万别，所以设计人员应在严格遵守国家及行业标准、规范的前提下，对手册的内容灵活运用。
在手册执行的过程中，我们诚恳地希望大家将遇到的问题及时反馈给设计分院，以便使手册的内容得到不断的补充、修改和完善。
目录1基本规定......................................................... --11.1 制图基本规定 (1)1.1.1设计图纸幅面及尺寸 (1)1.1.2图框格式及装订线 (1)1.1.3图纸标题栏、会签栏 (2)1.1.4常用绘图比例 (3)1.1.5尺寸标注 (4)1.1.6管径和管道坡度 (6)1.1.7 标咼 (7)1.1.8 字体 (9)1.1.9 图线 (9)1.1.10设备和管道编号标注 (12)1.1.11剖面图的剖切符号 (13)1.1.12 图层 (13)1.1.13指北针 (14)1.2常用代号和图形符号161.2.1燃气工程常用管道代号 (16)1.2.2燃气场站常用图形符号 (16)1.2.3常用不同用途管道图形符号 (17)1.2.4常用管线、道路等图形符号 (18)1.2.5常用阀门图形符号 (20)1.2.6常用设备图形符号 (22)1.2.7常用管件和其他附件的图形符号 (24)1.2.8常用阀门与管路连接方式图形符号 (26)1.2.9常用管道支座、管架和支吊架图形符号 (26)1.2.10常用检测、计量仪表图形符号 (27)1.2.11用户工程的常用设备图形符号 (28)2燃气管道施工图设计文件............................................ .:292.1设计文件组成292.2设计文件内容292.3设计文件填写的要求302.4施工图上的说明的主要内容313常用技术标准...................................................... .：323.1国家标准323.2行业标准363.3标准应用373.4燃气设计常用规范标准384燃气管道施工图设计 (41)4.1居民用户燃气工程设计414.1.1设计遵循的主要规范标准 (41)4.1.2设计需搜集的基础资料 (41)4.1.3现场踏勘需了解的基本情况 (42)4.1.4 管材、管件的选择 (42)4.1.5常用设备的选择 (43)4.1.6室外庭院、户内燃气管道设计要点 (44)4.1.7燃气立管的补偿措施 (46)4.2商业及工业用户施工图设计464.2.1商业及工业燃气用户的设计内容 (47)4.2.2商业及工业燃气用户设计遵循的规范及标准 (47)4.2.3现场勘查和搜集资料 (47)4.2.4管材、管件的选择 (49)4.2.5 主要设备的选择 (50)4.2.6商业及工业用户施工图设计要点 (51)4.3市政中压管线574.3.1设计遵循的主要规范标准 (57)4.3.2需收集的基础资料 (58)433 现场踏勘 (58)434市政管道布置原则 (59)4.3.5管材、管件的选择 (59)4.3.6 阀门的选择 (60)4.3.7工程设计要点 (60)5水力计算.......................................................... :.625.1水力计算625.2水力计算步骤625.3水力计算的基本公式625.4燃气小时计算流量的确定625.5庭院燃气管道水力计算645.6户内燃气管道水力计算711 基本规定1.1制图基本规定1.1.1设计图纸幅面及尺寸1）标准图幅：图纸按尺寸（图幅）大小分为五个规格，分别为A0 A1、A2、A3、A4, 尺寸大小见下表。

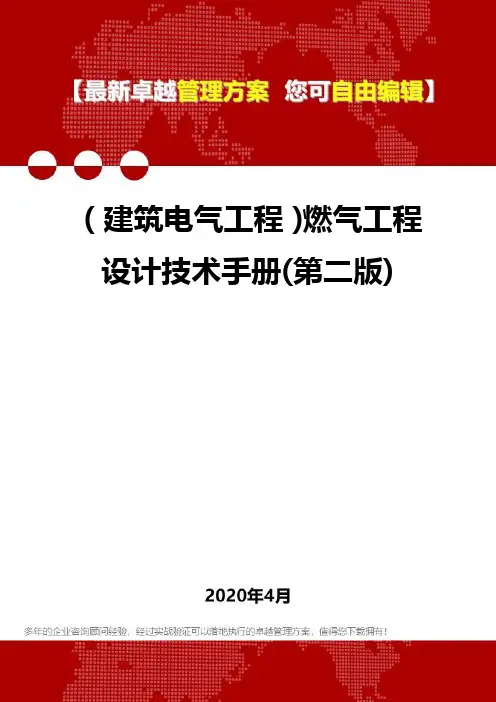

（建筑电气工程）燃气工程设计技术手册(第二版)燃气管道工程技术手册（2009年版）重庆市川东燃气工程设计研究院设计证书编号：311023-sj甲级二00九年十二月前言为了保证设计人员的设计能力和设计水平，满足我院业务发展的需要，同时为了统一本院设计标准、规范设计内容，提高整体设计质量和工作效率特制定本手册。
本手册的编制是本着贯彻国家和地方有关方针、政策、法律、法规和强制性标准，有利于我院技术进步的原则，积极采用推荐国家强制性标准和行业标准。
在严格执行现行国家及行业标准的基础上，本手册意在为设计人员提供更多必要的设计参数，在保证设计施工图的合理性、降低消耗、减少浪费方面起到一定的作用。
同时结合公司发展方向，广泛征求了相关人员的意见，进行整理、分析，力求使手册更具有实用性、合理性和指导性。
此次本手册的内容主要包括了城镇中低压燃气管网、城市居民用户、商业用户及工业用户燃气工程等常规业务的设计基本知识和相关技术要求。
手册中引用了大量国家和行业标准的有关内容，这些标准、规范在引用时应注意当前的有效版本，引用的有关内容将随着标准的修订而被修改，均以最新的标准版本为准。
由于各相目公司遍布全国各地，各地区的情况和习惯做法又千差万别，所以设计人员应在严格遵守国家及行业标准、规范的前提下，对手册的内容灵活运用。
在手册执行的过程中，我们诚恳地希望大家将遇到的问题及时反馈给设计分院，以便使手册的内容得到不断的补充、修改和完善。
目录第一章基本规定3第一节绘图基本要求及设计图例3一、燃气专业制图的一般规定3三、燃气专业设计制图标准5四、燃气专业设计图例见附录一。
8第二节燃气管道施工图设计文件9一、设计文件组成：9二、设计文件内容：9三、填写的几点要求：10四、施工图上的说明内容：10五、设计文件的格式规定：10第三节常用技术标准11一、国家标准11二、行业标准15三、标准应用：16第二章燃气管道施工图设计18第一节设计需收集的资料18一、室内燃气管道施工图设计需收集的资料18二、室外燃气管道施工图设计需收集的资料18三、调压器室燃气管道施工图设计需收集的资料19四、锅炉房（直燃机）燃气管道施工图设计需收集的资料19五、燃气管道跨越工程支撑设计需收集的资料（工艺专业提供给结构专业）20第二节管材及附件的选用20一、室内燃气管道的管材及管件选用20二、室外燃气管道的管材及管件选用21三、聚乙烯管材、管件的使用规定21四、穿跨越工程管材的选用22第三节设计参数及计算方法23一、燃气小时计算流量的确定23二、燃气管道摩擦阻力计算25三、低压燃气管网压降及压降分配27四、常用燃气管道规格的计算27第四节施工图设计要点31一、室内燃气管道工程施工图设计要点：31（一）管线位置31（二）阀门位置31（三）活接头位置32（四）套管的设置32（五）管卡或支架（托架）的设置32（六）燃气表的安装32（七）燃气燃烧器具的安装32（八）对燃具给排气设施和排烟设施的安装要求33（九）商业用户、工业企业设计要点34（十）锅炉房（直燃机）燃气管道设计要点34（十一）对于高层建筑的室内燃气管道系统应考虑的问题：35（十二）特殊场所安装燃气设施的要求：36（十三）燃气管道及设备的防雷、防静电设计应符合下列要求：37（十四）室内燃气管道施工图需要注意的事项有：38二、室外燃气管道工程施工图设计要点：39（一）高、中压管线的平面布置原则39（二）高压管道设计需注意的事项：40（三）中压管道设计需注意的事项：41（四）低压管网的平面布置原则42（五）中、低压庭院管网设计应注意的几点：43（六）设计室外架空燃气管道应注意的几点：45（七）管道的纵断面布置原则46三、调压室燃气管道施工图设计要点：46第五节主要设备的选用和安装47一、燃气计量表47（一）燃气计量装置选型的基本原则47（二）燃气计量表装置的设置要求48（三）燃气表安装位置确定48（四）燃气表的保护装置49（五）燃气表的安装场所50二、调压装置的安装50（一）调压装置的选择原则50（二）调压装置的设置要求50（三）调压装置的工作环境51（四）调压器的安装调试应按照设备说明书和有关要求进行。

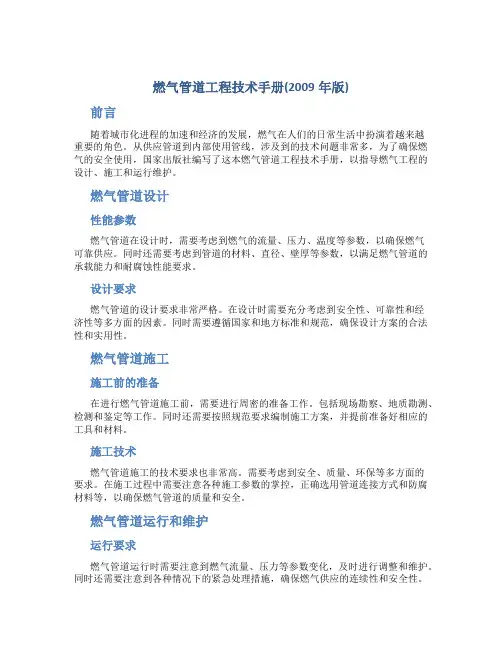

燃气管道工程技术手册(2009年版)前言随着城市化进程的加速和经济的发展，燃气在人们的日常生活中扮演着越来越重要的角色。
从供应管道到内部使用管线，涉及到的技术问题非常多，为了确保燃气的安全使用，国家出版社编写了这本燃气管道工程技术手册，以指导燃气工程的设计、施工和运行维护。
燃气管道设计性能参数燃气管道在设计时，需要考虑到燃气的流量、压力、温度等参数，以确保燃气可靠供应。
同时还需要考虑到管道的材料、直径、壁厚等参数，以满足燃气管道的承载能力和耐腐蚀性能要求。
设计要求燃气管道的设计要求非常严格。
在设计时需要充分考虑到安全性、可靠性和经济性等多方面的因素。
同时需要遵循国家和地方标准和规范，确保设计方案的合法性和实用性。
燃气管道施工施工前的准备在进行燃气管道施工前，需要进行周密的准备工作。
包括现场勘察、地质勘测、检测和鉴定等工作。
同时还需要按照规范要求编制施工方案，并提前准备好相应的工具和材料。
施工技术燃气管道施工的技术要求也非常高。
需要考虑到安全、质量、环保等多方面的要求。
在施工过程中需要注意各种施工参数的掌控，正确选用管道连接方式和防腐材料等，以确保燃气管道的质量和安全。
燃气管道运行和维护运行要求燃气管道运行时需要注意到燃气流量、压力等参数变化，及时进行调整和维护。
同时还需要注意到各种情况下的紧急处理措施，确保燃气供应的连续性和安全性。
维护措施燃气管道的维护工作也非常重要。
维护的主要内容包括管道的定期检查、清洗、维修、更换等工作。
同时还需要注意到安全防范工作，防止管道发生泄漏和其他安全事故。
结语综上所述，燃气管道工程的设计、施工和运行维护都需要遵循严格的标准和规范，以确保燃气供应的安全和可靠性。
这本燃气管道工程技术手册(2009年版)将为燃气工程的设计和施工提供有益的指导，也将为维护燃气管道的安全和稳定运行提供有力的支持。
燃气管道工程技术手册〈一 1重庆市）11东燃气工程设计研究院设计证书编号：A0甲级二0一一年八月为了保证设计人员的设计能力和设计水平，满足我院业务发展的需要，同时为了统一本院设计标准、规范设计内容，提高整体设计质量和工作效率特制定本手册。
本手册的编制是本着贯彻国家和地方有关方针、政策、法律、法规和强制性标准，有利于我院技术进步的原则，积极采用推荐国家强制性标准和行业标准。
在严格执行现行国家及行业标准的基础上，本手册意在为设计人员提供更多必要的设计参数，在保证设计施工图的合理性、降低消耗、减少浪费方面起到一定的作用。
同时结合公司发展方向，广泛征求了相关人员的意见，进行整理、分析，力求使手册更具有实用性、合理性和指导性。
此次本手册的内容主要包括了燃气工程制图、市政中低压燃气管网、城市居民用户、商业用户及工业用户燃气工程等常规业务的设计基本知识和相关技术要求。
手册中引用了大量国家和行业标准的有关内容，这些标准、规范在引用时应注意当前的有效版本，引用的有关内容将随着标准的修订而被修改，均以最新的标准版本为准。
由于各相目公司遍布全国各地，各地区的情况和习惯做法又千差万别，所以设计人员应在严格遵守国家及行业标准、规范的前提下，对手册的内容灵活运用。
在手册执行的过程中，我们诚恳地希望大家将遇到的问题及时反馈给设计分院，以便使手册的内容得到不断的补充、修改和完善。
目录1 基本规定................................错误!未定义书签制图基本规正..................................................... ........... 车日该！木正乂书钗O设计图纸幅面及尺寸.......................... 错误!未定义书签。
图框格式及装订线.......................... 错误!未定义书签。
图纸标题栏、会签栏........................ 错误!未定义书签。
目录第一章燃气设计基本规定 (1)第一节绘图基本要求及设计图例 (1)1.燃气专业制图的一般规定 (1)2.设计文件标识 (2)3.常用绘图比例 (2)4.燃气专业设计制图标准 (3)5.设计图例 (5)第二节燃气管道施工图设计文件组成 (5)1.燃气管道施工图设计文件组成 (5)2.燃气管道施工图设计文件组成的内容 (5)3.对设计文件内容填写的几点要求 (6)4.施工图上的说明内容 (6)5.设计文件的格式规定 (6)第三节燃气管道施工图设计常用技术标准 (6)1.国家标准 (6)2.行业标准 (9)3.参考资料 (10)第二章燃气管道施工图设计 (11)第一节施工图设计需收集的资料 (11)1.室内燃气管道施工图设计需收集的资料 (11)2.室外燃气管道施工图设计需收集的资料 (11)3.调压器室燃气管道施工图设计需收集的资料 (12)4.锅炉房燃气管道施工图设计需收集的资料 (12)5.燃气管道穿跨越工程土建专业施工图设计需收集的资料 (12)第二节施工图设计深度规定及样图 (12)1.施工图设计深度规定 (12)2 .各种施工图设计样图 (13)第三节设计参数及计算方法 (14)1.同时工作系数表 (14)2.水力计算表 (15)3.室内立管管径的确定 (15)4.中、低压燃气管道推荐使用的管道规格。
(19)5.燃气小时计算流量的确定 (20)6.局部阻力计算方法 (21)7.低压燃气管网压降及压降分配 (21)8.低压燃气管道单位长度的摩擦阻力损失计算： (21)9.室外常用管道规格计算： (22)第四节施工图设计要点 (23)1.室内燃气管道工程施工图设计要点： (23)2.室外燃气管道工程施工图设计要点： (29)3.调压室燃气管道施工图设计要点： (32)4锅炉房燃气管道工程施工图设计要点： (32)第五节穿跨越工程设计要点 (33)一、管道穿越工程 (33)二、管道跨越工程 (40)第六节管材及附件的选用 (43)1.室内燃气管道的管材及管件选用 (43)2.室外燃气管道的管材及管件选用 (43)3.穿跨越工程管材的选用见第五节。
(44)4.阀门的选用 (44)5.补偿器的选用 (44)6.凝水缸的选用原则 (44)第七节调压装置 (44)1.调压器的作用和性能参数 (44)2.调压器的选择 (48)3.调压箱（站）设计说明 (48)4.调压装置的选择 (49)6. 调压站（箱）的工艺设计 (51)7.调压器的安装调试应按照设备说明书和有关要求进行。
(52)8.其它有关调压站的设计要求见《城镇燃气设计规范》。
(52)第八节计量装置 (52)1.城市燃气流量计的类型及特点 (52)2.燃气计量装置的选型 (54)3.燃气计量装置设置要求 (56)4.燃气表安装位置确定 (56)5.燃气表的保护装置 (57)6.燃气表的安装场所： (57)第九节法兰、垫片、紧固件 (57)室内天然气管道施工图设计总说明 (71)室外天然气管道施工图设计总说明 (74)本手册引用标准：GB50028—93 城镇燃气设计规范（2002年版）GB16914—1997 燃气燃烧器具安全技术通则GB50235—97 工业金属管道工程施工及验收规范GB50236 现场设备、工业管道焊接工程施工及验收规范GB16802 城镇燃气调压器GB3323—87 钢融化焊对接接头射线照相和质量分级GB50251—94 输气管道工程设计规范GB50041—92 锅炉房设计规范CJJ12—99 家用燃气燃烧器具安装及验收规程CJJ63—95 聚乙烯燃气管道工程技术规程CJJ94—2003 城镇燃气室内工程施工及验收规范CJJ33—89 城镇燃气管道施工及验收规范SY/T0015.1—98 原油和天然气输送管道穿跨越工程设计规范穿越工程SY/T0015.2 —98 原油和天然气输送管道穿跨越工程设计规范跨越工程SY0470 石油天然气管道跨越工程施工及验收规范SY/T4079—95 石油天然气管道穿越工程施工及验收规范第一章燃气设计基本规定第一节绘图基本要求及设计图例1.燃气专业制图的一般规定1.1设计图纸幅面及尺寸1.1.1标准图幅图纸按尺寸（图幅）大小分为五个规格，分别为A0、A1、A2、A3、A4,尺寸大小见表－1。
绘制图纸时，优先采用表中规定的幅面尺寸，必要时可以沿长边加长。
对于A0、A2、A4幅面的加长量应按A0幅面长边的八分之一的倍数增加；对于A1、A3幅面的加长量应按A0幅面短边的四分之一的倍数增加，A0 及A1幅面也允许同时加长两边。
1.2图框格式及装订线每张图纸必须留有装订线和折边位置，需要装订的图样，其图框格式如图1、图2所示，尺寸按表-1中的规定，一般采用A4幅面竖装或A3幅面横装。
图1 图21.3图纸标题栏每张图纸必须附有标题栏，位于图纸右下角，A4图的的标题栏宽度与图纸相同。
设计1.4图纸应加会签栏，会签栏在图纸的左上角。
会签栏的格式见施工图样图。
1.5设计完成的设计图纸根据规定加盖出图专用章及各级注册师章。
1.6设计更改的标识规定格式执行设计补充、变更通知单，见附表一。
2.设计文件标识2.1每一项工程设计文件必须有标识，以备存档和查阅。
设计文件以工程编号为主要标识。
工程编号在下达工程设计任务时，由相关部门随《工程设计任务通知单》下达。
2.2工程设计施工图标识由工程编号、工程分号、图纸图号三部分组成。
2.2.1第一部分——工程编号：由三项内容组成①为设计合同接受年号，如2003 ，可编成03②用设计合同委托单位所在地名第一汉字表示，如廊坊即用廊字表示③为委托单位当年工程设计委托项目顺序排号，如本年度第一次委托设计则为001，依次类推2.2.2第二部分——工程分号：按工程设计内容分项编制①以门站、储配站为1②城市中压管道（包括中低压调压装置）为2③庭院管道（低压）为3④室内管道及燃气具安装为4⑤其它内容如不在上述范围内时，按顺序延伸。
2.2.3第三部分——施工图图号：由两项组成，X—XX①位于破折号前，以专业名称汉语拼音第一个字母表示，则工艺专业：Y②位于破折号后，表示图纸顺序和标记的阿拉伯数字，以图纸目录为0，其它图纸（包括设计说明书、设备材料表）按顺序顺延，如1、2、3……3.常用绘图比例根据燃气专业特点，绘制图样时除特殊情况外，一般按表-2括号外的数据选用合适的比例（括号内的比例为可采用的）。
4.燃气专业设计制图标准4.1图纸中的计量单位使用法定计量单位4.2图纸标注4.2.1设计图上标注的长度单位为米（或毫米）：（1）管道长度、相对距离一般以米为单位；管径及壁厚以毫米为单位；燃气工程室内平面图管道定位尺寸一般以毫米为单位，管道长度以米为单位；室外平面图管道定位尺寸和管道长度都以米为单位；材料表中的管道长度小数点后面的数字省略。
（2）标高的单位一律为米。
管路一般标注管中心的标高，必要时，也可标注管底或管顶的标高，标高一般注至小数点以后二位。
零点标高注成± 0.00，正标高前可不加正号（+），担负标高前必须加注负号（—）室内燃气管道一般标注管中心的标高；室外地埋管线一般标注管顶标高；室外架空管线一般标注管底标高。
室内管道应标注相对标高，室外管道宜标注绝对标高，当无绝对标高资料时，可标注相对标高，但应与总图专业一致。
（3）标高符号一般采用图3、图4形式。
当位置不够时，也可采用图5—图8的形式。
h约为3.5—5mm图3 图4 图5图6 图7 图8(4)标高一般应标注在管路的起始点、末端、转弯及交点处。
4.2.2建筑平面图应有轴线号，并标明房间的用途。
4.2.3设计图纸中注明室外地面高程，系统图、断面图中应注明相对高程。
建筑物周边控制点设计标高，以±0.00或绝对标高表示。
在一张施工图上，只能有一个基准面±0.00。
4.2.4局部放大图图名一般放在图形的下面，并在图名的下面画粗细线各一道，比例注写在细实线下侧。
4.2.5图纸上所有字体，包括各种符号、字母代号、长度数字及文字说明等字型标准统一，并应注意标点符号准确。
a.选择合适的图幅，使整个图面布置合理。
设计文件及图面上所有文字（除封面外）均采用kent.shx字体。
标题栏中字号推荐使用4-5号字。
b.在室内施工图图面上，各层平面图、系统图及设计说明推荐采用5-6号字，平面图上的定位尺寸、系统图上的管径、标高、长度等标注推荐采用3.5号字，其它文字标注推荐采用4号字。
c.在庭院施工图图面上，楼栋名称、街道名称、设计说明推荐采用5号字，管径及管线长度、标高等数字标注推荐采用3.5号字，其它文字标注推荐为4号字。
d.在高、中压管线施工图图面上，工程名称、平面图及纵断图上的文字说明推荐采用5号字，数字标注推荐采用3.5号字。
e．封面：字体采用黑体字，字号推荐使用：XX省XX市天然气利用工程采用小初号，XX小区X号楼室内天然气管道工程采用小初号，施工图（施工图变更）采用一号，工号：0XXXXX 采用小一号。
f.对不同材质的管道标注方法为：无缝钢管：D×δ有缝钢管：（GB/T3091标准中外径不大于168.3的钢管除外）：D×δ焊接钢管：（GB/T3091标准中外径不大于168.3的钢管）：DNPE管：De对管件的标注：钢管：DNPE管：De4.2.6文字说明要简洁流畅，采用专业名词、术语、法定计量单位；在说明书及全套图纸中应前后一致。
4.2.7数字、统计数字、各种计量、分数、倍数、百分数、图表编号等一般均用阿拉伯数字。
4.2.8标注引出线应采用细直线表示，一般45°、60°、90°直线。
4.2.9标注尺寸线及所注尺寸数字，应尽量标注在图画轮廓线以外，当必须标注在图画轮廓线以内时，在尺寸数字处的图例应断开，以避免尺寸与图例线相混淆。
尺寸起止符号宜用中粗短线绘制，其倾斜方向与尺寸界线成顺时针45°，长度宜为2-3mm。
4.2.10尺寸数字应尽量标注在尺寸线上方的中部，并且平行于尺寸线。
当尺寸界线距离较密时，最外边的尺寸数字可标注在尺寸线外侧；中部的尺寸数字，可在尺寸线上下错开标注，必要时也可以用引出线引出再标注。
4.2.11文字说明及尺寸数字的头部方向一般为向上或向左。
4.2.12标注半径、直径及坡度时，应在数字前加注代号。
例如R=150，DN40；i=3‰等。
4.2.13半径及角度，弧的半径，一般标注在圆弧内部，采用箭头表示。
①较小的半径及直径，可标注在圆弧的外部。
较长的半径，可用折断线表示。
②角度采用箭头表示，当角度较小时，箭头可标注在角度轮廓线的外侧。
4.2.14平面图中的方向标为指北针，指北针表示管道或建筑物的朝向。
