电工学典型题练习

电工学考试题目及参考答案一、选择题1. 在直流电路中，下列哪个元件是用来限制电流的？A. 电感B. 电阻C. 电容D. 电源2. 下列哪个是电流的单位？A. 瓦B. 伏特C. 安培D. 度3. 电阻的单位是什么？A. 瓦B. 伏特C. 欧姆D. 度4. 下列哪个是电压的单位？A. 瓦B. 伏特C. 安培D. 度5. 在电路中，如果一个电阻的值增加，电路中的电流会发生什么变化？A. 增加B. 减少C. 保持不变二、填空题1. 根据欧姆定律，电流可以用下面的公式来表示：I = U / R。

请将公式中的字母用对应的物理量填充完整。

2. 当一个电路中的电压为10伏特，电阻为5欧姆时，通过电路的电流的大小是多少？3. 如果一段电缆上的电流是3安培，电阻为2欧姆，根据欧姆定律，该电缆上的电压是多少？三、解答题1. 请简要讲解欧姆定律的概念和公式，并给出一个例子说明如何使用欧姆定律计算电流、电阻或电压。

2. 解释什么是直流电和交流电，它们之间的区别是什么？四、参考答案一、选择题1. B. 电阻2. C. 安培3. C. 欧姆4. B. 伏特5. B. 减少二、填空题1. I = 电流， U = 电压， R = 电阻2. 2安培3. 6伏特三、解答题1. 欧姆定律是描述电阻中电流与电压关系的基本规律。

根据欧姆定律的公式 I = U / R，当我们知道电压和电阻的值，就可以通过计算得出电流的大小。

例如，如果一个电路的电压为12伏特，电阻为4欧姆，根据公式计算得出 I = 12伏特 / 4欧姆 = 3安培。

2. 直流电是指电流方向在电路中保持不变的电流。

例如，电池供电的电路就是直流电。

交流电是指电流方向周期性地改变的电流。

例如，家庭中的电源供电的电路就是交流电。

直流电和交流电的区别在于电流的方向是否改变。

以上是电工学考试题目及参考答案，希望能对您的学习有所帮助。

练习题一一、 填空题1、欧姆定律适用于 电阻元件。

2、电阻均为9Ω的Y 形电阻网络，若等效为Δ形网络，各电阻的阻值应为 Ω。

3、叠加原理适用于计算 电路中的电压和电流。

4、电阻均为12Ω的Δ形电阻网络，若等效为Y 形网络，各电阻的阻值应为 Ω。

5、对于具有n 个结点b 个支路的电路，可列出 个独立的KCL 方程，可列出 个独立的KVL 方程。

6、已知i = 14.14cos(ωt+30°)A ，其电流有效值为 安培，初相位为 。

7、我们把三个 相等、角频率相同，在相位上互差 度的正弦交流电称为对称三相交流电。

8、已知o 14.14sin(60)i t ω=+A ，该电流有效值为 A ，初相位为 。

9、换路定律指出：一阶电路发生的换路时，状态变量不能发生跳变。

该定律用公式可表示为 和 。

二、选择题1、叠加原理用于计算 。

（ ）A 、线性电路中的电压、电流和功率B 、线性电路中的电压、电流C 、非线性电路中的电压、电流和功率D 、非线性电路中的电压、电流2、实验室中的交流电压表和电流表，其读数是交流电的 。

（ ）A 、最大值B 、有效值C 、瞬时值D 、无法确定3、直流稳态时，电感元件上 。

（ ）A 、有电流，有电压B 、有电流，无电压C 、无电流，有电压D 、无电流，无电压4、在电路的暂态过程中，电路的时间常数愈大，则电流和电压的增长或衰减就 。

（ ）A 、愈快B 、愈慢C 、无影响D 、无法确定5、直流稳态时，电容元件上 。

（ ）A 、有电流，有电压B 、有电流，无电压C 、无电流，有电压D 、无电流，无电压6、在电路的暂态过程中，电路的时间常数愈小，则电流和电压的增长或衰减就 。

（ ）A 、愈快B 、愈慢C 、无影响D 、无法确定7、如果一个电容元件中的电流为零，其储能 为零。

（ ）A 、一定B 、不一定C 、不能确定D 、以上答案都不对8、已知空间有a 、b 两点，电压U ab =10V ，a 点电位为V a =4V ，则b 点电位V b 为（ ）A 、6VB 、－6VC 、14V9、叠加定理只适用于（ ）A 、交流电路B 、直流电路C 、线性电路10、实验室中的交流电压表和电流表，其读值是交流电的（ ）。

电工学考试题目及答案一、选择题1. 以下哪个是直流电的特点？A. 电流大小恒定B. 电流方向可逆C. 电流方向恒定D. 电流大小可逆答案：C2. 电流的单位是什么？A. 安培B. 伏特C. 瓦特D. 欧姆答案：A3. 以下哪个元件常用于电流的限流？A. 电感器B. 电容器C. 电阻器D. 二极管答案：C4. 在电路中，电阻越大，则通过电阻的电流越大。

A. 正确B. 错误答案：B5. 如何计算电阻的阻值？A. 电流除以电压B. 电压除以电流C. 电流乘以电阻D. 电压乘以电阻答案：B6. 以下哪个是交流电的特点？A. 频率恒定B. 电流方向可逆C. 电流方向恒定D. 电流大小可逆答案：B7. 在电路中，电容器的作用是什么？A. 存储电能B. 存储电压C. 限制电流D. 改变电阻答案：A8. 以下哪个元器件常用于转换交流电为直流电？A. 二极管B. 三极管C. 可变电阻D. 变压器答案：A9. 阻抗是指电流通过某个元件时的阻力。

A. 正确B. 错误答案：B10. 以下哪个元件常用于调节电流大小？A. 电阻器B. 电感器C. 变压器D. 电容器答案：A二、填空题1. 欧姆定律可以表示为______。

答案：U = I * R2. 交流电的频率一般为______赫兹。

答案：50或603. 二极管是一种______器件。

答案：半导体4. 电阻的单位是______。

答案：欧姆5. 反向电压大于正向电压时，二极管处于______状态。

答案：截止6. 三极管是一种______器件。

答案：半导体7. 电动势的单位是______。

答案：伏特8. 电容器的单位是______。

答案：法拉9. 变压器可以实现______电压的升降。

答案：交流10. 电感器的单位是______。

答案：亨利三、解答题1. 请解释欧姆定律的含义，并给出一个具体的例子。

答案：欧姆定律指出电流通过一段导体时，电流大小与电压成正比，与电阻成反比。

例如，当导体的电阻为10欧姆，通过导体的电流为2安培时，根据欧姆定律，电压应为20伏特。

电工学试题及答案一、单项选择题（每题2分，共20分）1. 电流的单位是（）。

A. 牛顿B. 伏特C. 安培D. 瓦特答案：C2. 电阻的单位是（）。

A. 欧姆B. 伏特C. 库仑D. 瓦特答案：A3. 电路中的电流，电压和电阻之间的关系遵循（）定律。

A. 欧姆定律B. 牛顿定律C. 库仑定律D. 法拉第定律答案：A4. 并联电路中，各支路的电压（）。

A. 相等B. 不相等C. 相加D. 相减答案：A5. 串联电路中，各电阻的电流（）。

A. 相等B. 不相等C. 相加D. 相减答案：A6. 电容器的单位是（）。

A. 欧姆B. 法拉C. 库仑D. 安培答案：B7. 电感器的单位是（）。

A. 欧姆B. 亨利C. 法拉D. 安培答案：B8. 交流电的频率单位是（）。

A. 赫兹B. 伏特C. 安培D. 欧姆答案：A9. 变压器的工作原理是（）。

A. 电磁感应B. 欧姆定律C. 库仑定律D. 法拉第定律答案：A10. 电能的单位是（）。

A. 焦耳B. 瓦特C. 安培D. 伏特答案：A二、填空题（每空1分，共20分）1. 电流通过导体时，导体两端的电压与电流的比值称为_______。

答案：电阻2. 电功率的计算公式为_______。

答案：P=UI3. 电容器在交流电路中起到_______作用。

答案：滤波4. 电感器在交流电路中起到_______作用。

答案：滤波5. 欧姆定律的公式为_______。

答案：V=IR6. 电容器的电容值与其两端电压和电荷量的关系为_______。

答案：C=Q/V7. 电感器的电感值与其自感电动势和电流变化率的关系为_______。

答案：L=E/ΔI/Δt8. 交流电的瞬时值表达式为_______。

答案：i=I_max*sin(ωt+φ)9. 三相交流电的三个相位电压之间的相位差为_______。

答案：120°10. 变压器的变压比等于其原副线圈的_______之比。

答案：匝数三、简答题（每题10分，共30分）1. 简述直流电和交流电的区别。

电工学练习题（A ）一、单项选择题：在下列各题中，有四个备选答案，请将其中唯一正确的答案填入题干的括号中。

(本大题共5小题，总计10分)1、图示电路中, 若电压源U S =10 V , 电流源I S =1 A, 则( ) A. 电压源与电流源都产生功率 B. 电压源与电流源都吸收功率 C. 电压源产生功率, 电流源不一定D. 电流源产生功率, 电压源不一定2、电路如图所示, U S 为独立电压源, 若外电路不变, 仅电阻R 变化时, 将会引起 ( ) A. 端电压U 的变化 B. 输出电流I 的变化C. 电阻R 支路电流的变化D. 上述三者同时变化 3、电路如图所示, 支路电流I AB 与支路电压U AB 分别应为( )A. 05. A 与15. VB. 0 A 与1 VC. 0 A 与-1 VD. 1 A 与0 V4、图示正弦交流电路中，已知R L C==ωω1， i t 13245=+︒cos()ωA ，i t 24245=-︒cos()ωA ，则i 3为 ( )A.5281cos(.)ωt -︒ A B. 5281cos(.)ωt +︒ AC. 52cos ωt AD. 7245cos()ωt +︒ A5、可以通过改变电容来调节RLC 串联电路的谐振频率，若要使谐振频率增大一倍， 则电容应( )A.大4倍B.大2倍C. 减至21 D. 减至41 二、填空题：（共20分）（要求写出计算过程）1、电路如图所示，欲使电压源输出功率为零，则电阻R 为____Ω, 所吸收功率为______W 。

A2、若图(a)的等效电路如图(b)所示, 则其中I S 为__________A, R S 为__________Ω。

3、图示正弦交流电路中，已知&I R =∠-23π A ，则&I L =____________A三、非客观题 ( 本 大 题10分 )电路如图所示，应用KCL 与KVL 求电流I 、电压U 及元件X 吸收的功率。

精品---电工学考试题目及参考答案一、选择题：1. 电感 L 的单位是 ( )A 法拉 B.亨利 C. 欧姆 D. 瓦特2. 基尔霍夫电流定律适用于 ( )A. 回路B. 节点C. 回路或节点D.假想回路或封闭合面3. 电源有载工作中，增加电路的负载引起的结果是( )A. 电源端电压减小，电源电流减小B. 电源端电压增大，电源电流减小C. 电源端电压减小，电源电流增大D. 电源端电压增大，电源电流增大4. 关于电流的说法中，正确的是( )A. 电流是标量，没有正负B. 电流是标量，有正负C. 电流是矢量，没有正负D. 电流是矢量，有正负5. 关于电源、负载和功率的说法中，正确的是 ( )A. 电源一定吸收功率B. 电源一定发出功率C. 负载一定吸收功率D. 电源和负载都可能吸收功率6. 电容 C 的单位是 ( )A.法拉B.亨利C.欧姆D.瓦特7. 负载获得最大功率的条件是： ( )A.负载电阻大于电源内阻B.负载电阻等于电源内阻C.负载电阻小于电源内阻D.负载电阻大于、等于或小于电源内阻都可能8. 当求解电路中每一条支路的电流时，采用何种方法比较简单 ( )A. 支路法B.节点法C. 回路法D. 戴维宁定理11. 应用叠加定理时，当电压源单独作用时，代替其他电流源用 ( )A. 断路B. 短路C. 电阻D. 导线12. 下面的电路不属于动态电路的是( )A.纯电阻电路B.含储能元件的电路C.RL 电路D.RC 电路14. 直流电源、开关 S、电容 C 和灯泡串联电路， S 闭合前 C 未储能，当开关 S 闭合后灯泡( )A.立即亮并持续B.始终不亮C. 由亮逐渐变为不亮D. 由不亮逐渐变亮15. 关于 RL 电路的时间常数，下面说法正确的是 ( )A.与 R、L 成正比B.与 R、L 成反比C.与 R 成反比，与 L 成正比D.与 R 成正比，与 L 成反比16. RC 电路的时间常数A.与 R、C 成正比B.与 R、C 成反比C.与 R 与反比，与 C 成正比D.与 R 成正比，也 C 成正比17. 电路的过渡过程的变化规律是按照 ( )A.指数B.对数C.正弦D.余弦18. 动态电路工作的全过程是 ( )A 前稳态-过渡过程-换路-后稳态B 前稳态-换路-过渡过程-后稳态C 换路-前稳态-过渡过程-后稳态D 换路-前稳态-后稳态-过渡过程19.如果正弦量的计时起点改变，也随之改变的是正弦量的 ( )A.频率B.角频率C.相位 D 初相位20. 正弦量的振幅值是指 ( )A.峰峰值B.最大值C.有效值D. 平均值21. 电器铭牌上标注的功率值均是 ( )A.有功功率B.无功功率C.视在功率D.瞬时功率25. 对称三相电源接星形对称负载，若线电压有效值为 380V，三相视在功率为 6600VA，则相电流有效值为 ( )A.10AB.20AC.17.32AD.30A26. RLC 串联电路中，电路的性质取决于 ( )A. 电路的外加电压的大小B. 电路的连接形式C. 电路各元件参数和电源频率D. 电路的功率因数精品---27. 为保证三相电路正常工作，防止事故发生，在三相四线制中，规定不允许安装熔断器或开关的位置是 ( )A.端线 B 中线 C.端点 D. 中点30. 考虑电源内阻 RS 和负载 RL 后，品质因数 ( )A.变小B.变大C.不变D.无法确定31. RLC 串联电路，只增大电阻 R，其他条件不变，则下列说法正确的是( )A. Q 增大B.Q 减小C.Q 不变D.Q 有可能增大也可能减少32. 在理想的 RLC 并联电路的谐振状态下，若总电流为 5mA，则流过电阻的电流为( )A.2.5mAB.5mAC. 1.6mAD.50mA33. 变压器的电压比为 3： 1，若一次输入 6V 的交流电压，则二次电压为 ( )A18V B.6V C.2V D.0V34. 若变压器的电压比为 3，在变压器的二次接上3Ω的负载电阻，相当于直接在一次回路接上的电阻值为( )A9ΩB.27Ω C.6Ω D. 1Ω35.有一信号源，内阻为600Ω，负载阻抗为150Ω，欲使负载获得最大功率，必须在电源和负载之间接一匹配变压器，变压器的变压比应为 ( )A 2： 1 B. 1： 2 C. 4： 1 D. 1： 437. 变压器的电压比为 3： 1，若一次电流的有效值为 3A，则二次电流的有效值为 ( )A. 27AB.9AC.1AD.0A38. 有一信号源，内阻为60Ω，为使负载获得最大功率，在电源与负载之间接匹配变压器，该变压器的变比为 2： 1，则负载阻抗应为 ( )A.30ΩB.20ΩC.15ΩD.10Ω39. 在三相异步电动机的继电接触器控制电路中，起短路保护的电器是 ( )A. 热继电器；B.交流接触器；C.熔断器；D.交流互感器40. 在三相异步电动机的控制电路中，起欠压保护的电器是 ( )A.热继电器；B.交流接触器；C.熔断器；D.交流互感器二、判断题：1. 电路中有电压存在一定有电流，有电流流过一定有电压。

第1章 直流电路 习题参考答案一、 填空题：1. 任何一个完整的电路都必须有 电源 、 负载 和 中间环节 3个基本部分组成。

具有单一电磁特性的电路元件称为 理想 电路元件，由它们组成的电路称为 电路模型 。

电路的作用是对电能进行 传输 、 分配 和 转换 ；对电信号进行 传递 、 存储 和 处理 。

2. 反映实际电路器件耗能电磁特性的理想电路元件是 电阻 元件；反映实际电路器件储存磁场能量特性的理想电路元件是 电感 元件；反映实际电路器件储存电场能量特性的理想电路元件是 电容 元件，它们都是无源 二端 元件。

3. 电路有 通路 、 开路 和 短路 三种工作状态。

当电路中电流0R U I S、端电压U ＝0时，此种状态称作 短路 ，这种情况下电源产生的功率全部消耗在 内阻 上。

4.从耗能的观点来讲，电阻元件为 耗能 元件；电感和电容元件为 储能 元件。

5. 电路图上标示的电流、电压方向称为 参考方向 ，假定某元件是负载时，该元件两端的电压和通过元件的电流方向应为 关联参考 方向。

二、 判断题：1. 理想电流源输出恒定的电流，其输出端电压由内电阻决定。

（错）2. 电阻、电流和电压都是电路中的基本物理量。

（错）3. 电压是产生电流的根本原因。

因此电路中有电压必有电流。

（错）4. 绝缘体两端的电压无论再高，都不可能通过电流。

（错）三、选择题：（每小题2分，共30分）1. 当元件两端电压与通过元件的电流取关联参考方向时，即为假设该元件（A ）功率；当元件两端电压与通过电流取非关联参考方向时，即为假设该元件（B ）功率。

A 、吸收；B 、发出。

2. 一个输出电压几乎不变的设备有载运行，当负载增大时，是指（ C ）A 、负载电阻增大；B 、负载电阻减小；C 、电源输出的电流增大。

3. 当电流源开路时，该电流源内部（ C ）A 、有电流，有功率损耗；B 、无电流，无功率损耗；C 、有电流，无功率损耗。

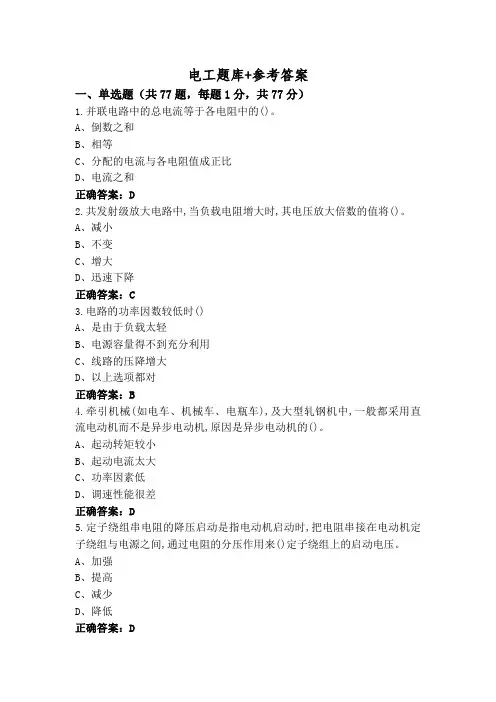

电工题库+参考答案一、单选题（共77题，每题1分，共77分）1.并联电路中的总电流等于各电阻中的()。

A、倒数之和B、相等C、分配的电流与各电阻值成正比D、电流之和正确答案：D2.共发射级放大电路中,当负载电阻增大时,其电压放大倍数的值将()。

A、减小B、不变C、增大D、迅速下降正确答案：C3.电路的功率因数较低时()A、是由于负载太轻B、电源容量得不到充分利用C、线路的压降增大D、以上选项都对正确答案：B4.牵引机械(如电车、机械车、电瓶车),及大型轧钢机中,一般都采用直流电动机而不是异步电动机,原因是异步电动机的()。

A、起动转矩较小B、起动电流太大C、功率因素低D、调速性能很差正确答案：D5.定子绕组串电阻的降压启动是指电动机启动时,把电阻串接在电动机定子绕组与电源之间,通过电阻的分压作用来()定子绕组上的启动电压。

A、加强B、提高C、减少D、降低正确答案：D6.热继电器作电动机的保护时,适用于()。

A、重载起动间断工作时的过载保护。

B、任何负载和工作制的过载保护。

C、频繁起动时的过载保护。

D、轻载起动连续工作时的过载保护。

正确答案：B7.可编程控制器指令“LDX0”,下列理解正确的是()。

A、驱动输入继电器线圈X0B、驱动输出继电器线圈X0C、将线圈X0与左母线连接D、将常开触点X0与左母线连接正确答案：D8.三相异步电动机温升过高或冒烟,造成故障的可能原因是:()。

A、三相异步电动机断相运行B、转子不平衡C、绕组受潮D、定子、转子相擦正确答案：D9.广西物业管理条例第八十二条物业保修期限内发生的维修、更新、改造责任和费用,由()承担。

A、物业产权人B、物业使用人C、施工单位D、建设单位正确答案：D10.防盗报警控制器应采用()电源。

A、两个ACB、两个DCC、一个AC和一个DCD、一个AC或一个DC正确答案：C11.电梯的日常维护保养单位,接到故障通知后,应当()赶赴现场,并采取必要的应急救援措施。

电工理论考试题库及答案一、选择题（每题2分，共40分）1. 电工学中，下列哪种材料属于导体？A. 玻璃B. 空气C. 铜线D. 塑料答案：C2. 在电路中，电压与电流的方向关系是？A. 相同B. 相反C. 无关D. 电压无方向答案：A3. 下列哪种设备属于感性负载？A. 电灯B. 电风扇C. 电容器答案：B4. 下列哪个单位表示电功率？A. 伏特（V）B. 安培（A）C. 瓦特（W）D. 欧姆（Ω）答案：C5. 在串联电路中，各电阻上的电压分配与电阻值成什么关系？A. 正比B. 反比C. 无关D. 正切答案：A6. 在并联电路中，各分支电流与电阻值成什么关系？A. 正比B. 反比C. 无关答案：B7. 下列哪个元件属于有源元件？A. 电阻B. 电容C. 电感D. 电源答案：D8. 下列哪个单位表示电流？A. 伏特（V）B. 安培（A）C. 瓦特（W）D. 欧姆（Ω）答案：B9. 下列哪个设备属于非线性负载？A. 电灯B. 电风扇C. 电视机D. 电阻10. 下列哪个单位表示电阻？A. 伏特（V）B. 安培（A）C. 瓦特（W）D. 欧姆（Ω）答案：D11. 在交流电路中，下列哪个参数是矢量？A. 电压B. 电流C. 功率D. 阻抗答案：D12. 下列哪种设备属于容性负载？A. 电灯B. 电风扇C. 电容器D. 电阻答案：C13. 下列哪个单位表示电容量？A. 伏特（V）B. 安培（A）C. 法拉（F）D. 欧姆（Ω）答案：C14. 在串联电路中，总电压等于各电阻上电压之和，这个定律叫做？A. 欧姆定律B. 基尔霍夫定律C. 焦耳定律D. 瓦特定律答案：B15. 下列哪种设备属于感性负载？A. 电灯B. 电风扇C. 电容器D. 电阻答案：B16. 在并联电路中，总电流等于各分支电流之和，这个定律叫做？A. 欧姆定律B. 基尔霍夫定律C. 焦耳定律D. 瓦特定律答案：B17. 下列哪个元件属于无源元件？A. 电阻B. 电容C. 电感D. 电源答案：A18. 下列哪个单位表示电感量？A. 伏特（V）B. 安培（A）C. 亨利（H）D. 欧姆（Ω）答案：C19. 在交流电路中，下列哪个参数是标量？A. 电压B. 电流C. 功率D. 阻抗答案：C20. 下列哪个设备属于非线性负载？A. 电灯B. 电风扇C. 电视机D. 电阻答案：C二、填空题（每题2分，共20分）1. 电路中的基本物理量有________、________和________。

电工基础习题及参考答案一、判断题（共100题，每题1分，共100分）1.电阻R1,R2,R3,并联时的等效电阻为R1R2R3/(R1+R2+R3)A、正确B、错误正确答案：B2.非正弦周期波各次谐波的存在与否与波形的对称性无关。

()A、正确B、错误正确答案：B3.在理想导体中能存在静电场，但不可以存在恒定磁场。

A、正确B、错误正确答案：B4.磁感应强度B穿过任意闭曲面的通量为零A、正确B、错误正确答案：A5.电路分析中一个电流得负值，说明它小于零。

A、正确B、错误正确答案：B6.采用分布参数分析传输电路的条件是：λ≥100/。

A、正确B、错误正确答案：B7.基尔霍夫定律只适应于线性电路。

A、正确B、错误正确答案：B8.从物理意义上来说，KCL应对电流的实际方向说才是正确的，但对电流的参考方向来说也必然是对的A、正确B、错误正确答案：A9.单位阶跃函数除了在t=0处不连续,其余都是连续的A、正确B、错误正确答案：A10.非正弦周期波各次谐波的存在与否与波形的对称性无关。

A、正确B、错误正确答案：B11.若P>0,说明该元件消耗（或吸收)功率，该元件为负载。

()A、正确B、错误正确答案：A12.两个电路等效，是指其对端口以外的部分作用效果相同。

()A、正确B、错误正确答案：A13.单位阶跃函数除了在t=0处不连续，其余都是连续的。

A、正确B、错误正确答案：A14.凸极同步电机中直轴电枢反应电抗小于交轴电枢反应电抗A、正确B、错误正确答案：B15.并联电路时，各电阻上的电压与电阻值成正比。

()A、正确B、错误正确答案：B16.电动势的大小与端电压相等()A、正确B、错误正确答案：B17.电路等效，即它们无论其内部还是外部都相同A、正确B、错误正确答案：B18.RL电路的时间常数r。

=L/RA、正确B、错误正确答案：A19.RC一阶电路的零状态响应，u按指数规律上升，i按指数规律衰减A、正确B、错误正确答案：A20.电感电容相串联，UL=120V，UC=80V，则总电压等于200VA、正确B、错误正确答案：B21.RC电路的时间常数r。

电⼯学⼤题1、图1.5.1所⽰电路，已知U =3V ，求R 。

（2Ω）2、图1.5.2所⽰电路，已知U S ＝3V ，I S ＝2A ，求U AB 和I 。

（3V 、5A ）5、电路如图1.5.5所⽰，求10V 电压源发出的功率（－35W ）；以及6V 电压源发出的功率。

6、分别计算S 打开与闭合时图1.5.6电路中A 、B 两点的电位。

（S 打开：A －10.5V ,B －7.5V S 闭合：A 0V ，B 1.6V ）7、试求图1.5.7所⽰电路的⼊端电阻R AB 。

（150Ω）五、计算分析题（根据实际难度定分，建议每题在6～12分范围） 2、求解图2.5.2所⽰电路的戴维南等效电路。

（U ab =0V ，R 0=8.8Ω）U －图1.5.16V图1.5.5B －图1.5.6Ω图1.5.7Ω图1.5.23、某线圈的电感量为0.1亨，电阻可忽略不计。

接在t u 314sin 2220=V的交流电源上。

试求电路中的电流及⽆功功率；若电源频率为100Hz ，电压有效值不变⼜如何？写出电流的瞬时值表达式。

（8分）（i ≈9.91sin （314t-90°）A ，⽤电流表测量电流值应为7A ，Q =1538.6Var ；当电源频率增⼤为100Hz 时，电压有效值不变，由于电感与频率成正⽐，所以电感上通过的电流有效值及⽆功功率均减半，i ˊ≈4.95sin （628t-90°）A ）4、图3.5.4所⽰电路中，各电容量、交流电源的电压值和频率均相同，问哪⼀个电流表的读数最⼤？哪个为零？为什么？（图b 电流表计数为零，因为电容隔直；图a 和图c 中都是正弦交流电，且电容端电压相同，电流与电容量成正⽐，因此A 3电流表读数最⼤）5、已知⼯频正弦交流电流在t=0时的瞬时值等于0.5A ，计时始该电流初相为30°，求这⼀正弦交流电流的有效值。

（0.707A ）6、在1µF 的电容器两端加上)6/314sin(27.70π-=t u V 的正弦电压，求通过电容器中的电流有效值及电流的瞬时值解析式。

电工学期末试题及详细答案一、选择题1. 下列关于电流强度的说法中，正确的是：A. 电流强度和电流方向无关B. 电流强度与电阻成反比C. 电流强度在导体内处处相等D. 电流强度与电压成正比答案：C解析：根据欧姆定律可知，电流强度和电压、电阻有关，且在导体内处处相等。

2. 以下哪个选项描述了串联电路的特点？A. 电流只有一个路径流动B. 电压在各个元件间相等C. 电流在各个元件间相等D. 电压只有一个路径变化答案：A解析：串联电路中，电流只有一个路径流动，电压在各个元件间有不同的变化。

3. 对于一个电阻为6Ω的电路，通过它的电流为3A，则此电路的电压为：A. 18VB. 2VC. 9VD. 12V答案：C解析：根据欧姆定律，电压等于电流乘以电阻，即V = I * R，代入数值可得V = 3A * 6Ω = 18V。

4. 下列哪个选项是正确的？A. 直流电是指电流方向不变的电流B. 交流电是指电压方向不变的电流C. 直流电和交流电在电流方向上没有区别D. 电流方向是随时间不断变化的答案：A解析：直流电是指电流方向不变的电流，而交流电是随时间不断变化的。

5. 在电路中，对于电源的正极和负极，下列说法正确的是：A. 正极的电势高于负极B. 电势随着电流的流动方向改变C. 正极的电势低于负极D. 电势和电流无关答案：A解析：正极的电势高于负极是电源的基本性质。

二、简答题1. 什么是电阻？如何计算电阻值？答案：电阻是指电流通过时对电流的阻碍程度。

电阻的单位是欧姆（Ω）。

电阻值的计算可以通过欧姆定律来进行，即R = V / I，其中R 表示电阻的值，V表示电压，I表示电流。

2. 什么是电压？电压的单位是什么？如何测量电压？答案：电压是指电场力对电荷的压力，即单位正电荷所受到的力。

电压的单位是伏特（V）。

电压可以通过使用电压计来进行测量。

3. 串联电路和并联电路有何区别？答案：串联电路指的是电流只有一个路径流动的电路，电流在各个元件间相等，而电压在各个元件间有不同的变化。

电工学考试题和答案一、单项选择题（每题2分，共20分）1. 电路中，电感元件的阻抗与频率的关系是（）。

A. 与频率成正比B. 与频率成反比C. 与频率无关D. 与频率的平方成正比答案：D2. 交流电路中，纯电阻电路的功率因数是（）。

A. 0B. 0.5C. 1D. -1答案：C3. 星形连接的三相电路中，线电压与相电压的关系是（）。

A. 相电压是线电压的√3倍B. 线电压是相电压的√3倍C. 相电压等于线电压D. 线电压等于相电压答案：B4. 并联电路中，总电阻与各并联电阻的关系是（）。

A. 等于各电阻之和B. 等于各电阻之积除以各电阻之和C. 小于任一并联电阻D. 大于任一并联电阻答案：C5. 交流电路中，电容器的阻抗与频率的关系是（）。

A. 与频率成正比B. 与频率成反比C. 与频率无关D. 与频率的平方成正比答案：B6. 直流电路中，欧姆定律表达式为（）。

A. V = IRB. V = IZC. I = V/RD. I = VZ答案：A7. 电路中，电流的参考方向可以任意选择，但必须（）。

A. 与电压方向一致B. 与电压方向相反C. 与电压方向相同或相反D. 与电压方向垂直答案：C8. 电路中，电感元件的相位与电压的相位关系是（）。

A. 领先90°B. 滞后90°C. 与电压同相D. 与电压相位无关答案：B9. 电路中，理想电压源与理想电流源不能（）。

A. 串联B. 并联C. 单独使用D. 同时使用答案：B10. 电路中，基尔霍夫电压定律（KVL）适用于（）。

A. 仅适用于直流电路B. 仅适用于交流电路C. 适用于所有电路D. 不适用于任何电路答案：C二、多项选择题（每题3分，共15分）11. 电路中，下列哪些元件是无源元件（）。

A. 电阻B. 电感C. 电容D. 电压源答案：A, B, C12. 电路中，下列哪些元件是储能元件（）。

A. 电阻B. 电感C. 电容D. 二极管答案：B, C13. 电路中，下列哪些元件是线性元件（）。

电工学考试题目及参考答案一、选择题（每题2分，共20分）1. 以下哪个物理量是衡量电流强度的基本单位？A. 安培（A）B. 欧姆（Ω）C. 伏特（V）D. 法拉（F）答案：A2. 以下哪个材料是良好的绝缘体？A. 铜（Cu）B. 铝（Al）C. 橡胶D. 铁（Fe）答案：C3. 以下哪个电路元件用于控制电路的通断？A. 电阻（R）B. 电容（C）C. 电感（L）D. 开关（S）答案：D4. 以下哪个公式用于计算电阻的电压和电流关系？A. V = IRB. V = IXC. V = I^2RD. V = 1/R答案：A5. 以下哪个单位用于表示电容？A. 法拉（F）B. 欧姆（Ω）C. 伏特（V）D. 安培（A）答案：A6. 以下哪个现象是电磁感应？A. 电流通过导线时产生的磁场B. 磁场变化时产生的电流C. 电流通过导线时产生的电压D. 磁场对电流的作用力答案：B7. 以下哪个公式用于计算电感的电压和电流关系？A. V = L di/dtB. V = L id/dtC. V = L i^2/dtD. V = 1/L i答案：A8. 以下哪个元件用于调整电路中的电压？A. 电阻（R）B. 电容（C）C. 电感（L）D. 变压器（T）答案：D9. 以下哪个单位用于表示电能？A. 瓦特时（W·h）B. 焦耳（J）C. 伏特安时（V·A·h）D. 法拉秒（F·s）答案：C10. 以下哪个电路元件用于储存电能？A. 电阻（R）B. 电容（C）C. 电感（L）D. 电池（B）答案：B二、填空题（每题2分，共20分）1. 电流的单位是____________。

答案：安培（A）2. 电压的单位是____________。

答案：伏特（V）3. 电阻的单位是____________。

答案：欧姆（Ω）4. 电容的单位是____________。

答案：法拉（F）5. 电感的单位是____________。

电力电工基础习题（附答案）一、单选题（共66题，每题1分，共66分）1.不属于纯电阻器件的是（）。

A、日光灯B、白炽灯C、变阻器D、电炉正确答案：A2.视在功率用（）表示。

A、SB、RC、ID、C正确答案：A3.阻值随外加电压或电流的大小而改变的电阻叫（）。

A、固定电阻B、可变电阻C、线性电阻D、非线性电阻正确答案：D4.目前低压供电系统多数采用（）供电系统。

A、三相五线制B、单相制C、三相四线制D、三相三线制正确答案：C5.电容的国际单位是（）。

A、西门子B、法拉C、亨利D、欧姆正确答案：B6.交流电的周期越长，说明交流电（）。

A、变化越快B、不变C、变化越慢D、无法判断正确答案：C7.具有磁性的物体叫做（）。

A、磁体B、磁极C、磁性D、磁场正确答案：A8.在1V的电压下，1A电流所产生的电功率为（）W。

A、1B、2C、0.5D、4正确答案：A9.为提高功率因数常在感性负载两端（）。

A、并联电感B、串联电感C、串联电容器D、并联电容器正确答案：D10.电容器具有（）的性能。

A、阻高低频B、通低频C、通高低频D、通高频正确答案：D11.三相变压器二次侧的额定电压是指原边加额定电压时二次侧的（）电压。

A、空载相B、额定负载时的相C、空载线D、额定负载时的线正确答案：C12.交流电气设备的绝缘主要考虑的是交流电的（）。

A、瞬时值B、有效值C、最大值D、平均值正确答案：C13.电阻的单位符号表示为（）。

A、ΩB、FC、HD、S正确答案：A14.在交流纯电容电路中，电路的（）等于零。

A、瞬时功率B、无功功率C、视在功率D、有功功率正确答案：D15.导体传导电流的能力称为（）。

A、电阻B、电压C、电导D、电流正确答案：C16.交流电的电流或电压在变化过程的任一瞬间，都有确定的大小和方向，叫做交流电该时刻的（）。

A、瞬时值B、有效值C、最大值D、平均值正确答案：A17.（）是把其他形式能量转换成电能的装置。
