袋式除尘器型号

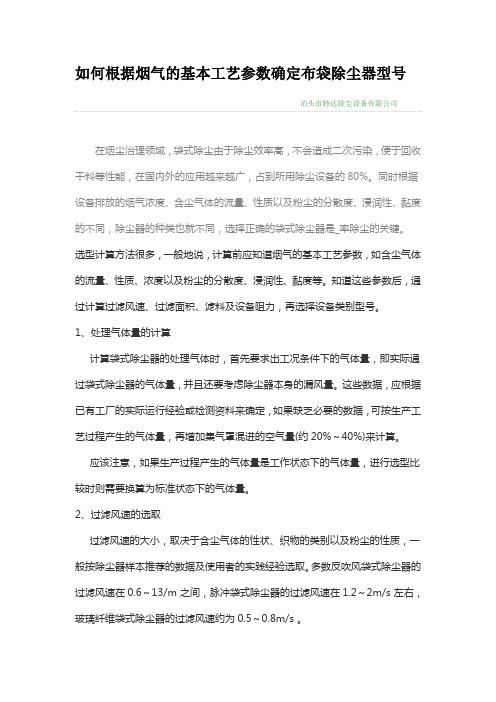

如何根据烟气的基本工艺参数确定布袋除尘器型号泊头市特达除尘设备有限公司在烟尘治理领域，袋式除尘由于除尘效率高，不会造成二次污染，便于回收干料等性能，在国内外的应用越来越广，占到所用除尘设备的80%。

同时根据设备排放的烟气浓度、含尘气体的流量、性质以及粉尘的分散度、浸润性、黏度的不同，除尘器的种类也就不同，选择正确的袋式除尘器是_率除尘的关键。

选型计算方法很多，一般地说，计算前应知道烟气的基本工艺参数，如含尘气体的流量、性质、浓度以及粉尘的分散度、浸润性、黏度等。

知道这些参数后，通过计算过滤风速、过滤面积、滤料及设备阻力，再选择设备类别型号。

1、处理气体量的计算计算袋式除尘器的处理气体时，首先要求出工况条件下的气体量，即实际通过袋式除尘器的气体量，并且还要考虑除尘器本身的漏风量。

这些数据，应根据已有工厂的实际运行经验或检测资料来确定，如果缺乏必要的数据，可按生产工艺过程产生的气体量，再增加集气罩混进的空气量(约20%～40%)来计算。

应该注意，如果生产过程产生的气体量是工作状态下的气体量，进行选型比较时则需要换算为标准状态下的气体量。

2、过滤风速的选取过滤风速的大小，取决于含尘气体的性状、织物的类别以及粉尘的性质，一般按除尘器样本推荐的数据及使用者的实践经验选取。

多数反吹风袋式除尘器的过滤风速在0.6～13/m 之间，脉冲袋式除尘器的过滤风速在1.2～2m/s 左右，玻璃纤维袋式除尘器的过滤风速约为0.5～0.8m/s 。

3、过滤面积的确定(1) 总过滤面积根据通过除尘器的总气量和先定的过滤速度，按下式计算总过滤面积：求出总过滤面积后，就可以确定袋式除尘器总体规模和尺寸。

(2)单条滤袋面积单条圆形除尘布袋的面积在滤袋加工过程中，因滤袋要固定在花板或短管，有的还要吊起来固定在袋帽上，所以滤袋两端需要双层缝制甚至多层缝制：双层缝制的这部分因阻力加大已无过滤的作用，同时有的滤袋中间还要固定环，这部分也没有过滤作用。

DMC单机脉冲袋式除尘器说明书一、性能特点DMC型喷吹脉冲袋式除尘器，是在原DMC型脉冲除尘器基础上借鉴国外先进技术，并结合我国当前小风量单机除尘器的实际情况，研制而成的新一代袋式除尘器。

该除尘器采用高压(0.5〜0.7Mpa)大流量脉冲阀和文氏管逐条滤袋喷吹清灰技术，具有清灰率高的优点，特别是其在线清灰的这一特性，可使除尘器连续运转，克服了原机械振打停机的缺点。

可广泛应用于冶金、矿山、化工、建材、非矿加工、粮食、制药等到各行业。

该机滤料一般选用涤纶针刺毡，排放浓度低于50mg/Nm3,采用高质滤料时对收集0.3-2u粉尘，具有比任何其它除尘器都优越的效率。

该机控制系统采用脉冲喷吹控制仪，清灰实现自动控制。

DMC系列规格性能见表一。

二、基本结构2.1、机体结构1、排灰阀2、灰斗3、箱体4、检修门5、风机支架6、排风机7、喷吹管8、脉冲阀9、压缩空气包 10、收尘滤袋11、控制装置12、进风门13、支腿2.2、喷吹系统2.3、结构形式结构形式的含义如图所示D MC N A（或A：带灰斗和卸灰B：法兰式滤袋子条数脉冲喷吹式单机除尘器三、工作原理3.1、收尘原理当含尘气体由风管或法兰门进入到收尘器时，粉尘将随着气流飞入滤袋室，并均匀地分散到各个滤袋表面，粉尘被阻留在滤袋外侧，而穿过滤袋的净化气体经过滤门进入到上部净气气箱，最后通过出风口排风机排入大气。

积附在滤袋外侧的粉尘，一部分靠自重落入灰斗中，而另一部分继续留在滤袋外表面，并使得设备阻力逐渐升高。

为保证设备阻力不超过1500Pa，每隔一定时间就需要彻底清灰一次，将积附在滤袋外侧的粉尘清理干净。

3.2、喷吹工作原理喷吹工作的结构如图2示，工作原理为：脉冲阀A端接压缩空气分路管，B端接喷吹文氏管。

脉冲阀背压室接排气阀，排气阀动作由微机控制仪操作，在控制仪无信号输出时，排气阀与活动铁芯封住排气口，脉冲阀处于关闭状态，当控制仪发出信号时，排气阀将脉冲阀背压室与大气联通（泄压）脉冲阀开启。

说明：DMC252脉冲布袋除尘器按YQM气箱脉冲袋式除尘器结构原理进行非标设计，操作使用按YQM系列气箱脉冲袋式除尘器操作使用说明。

一、概述YQM系列气箱脉冲袋式除尘器是我公司在引进美国富乐（Fuller）公司技术基础上，吸收德国同类产品的技术优点，结合我国实情研制开发的高效袋式除尘设备。

它集分室反吹和喷吹脉冲袋式除尘器的优点为一体，克服了分室反吹的清灰动能不足，喷吹脉冲的清灰与过滤同时进行的缺陷，扩大了袋式除尘设备的应用范围。

YQM系列气箱脉冲袋式除尘器正以其卓越的性能服务于铸造、冶金、机械、电力、建材、矿山、水泥、化工等各行各业，为清除粉尘污染，维护企业形象，保护环境正日益发挥其独特的作用。

二、产品特点：1、适应高浓度除尘。

如O-Sepa选粉机，其粉磨系统气体含尘浓度高达1000g/Nm3，YQM型气箱脉冲袋式除尘器可直接进行处理，无需设置如旋风除尘器等一级除尘设备。

2、采用离线清灰技术进行分室反吹脉冲清灰，既避免了在线式清灰产生的粉尘二次飞扬“再吸附”现象，又不影响设备运行工况的正常连续运行，提高了清灰效果，延长了滤袋使用寿命。

3、采用“滤袋自锁密封装置”专有技术，提高了花板与滤袋间的密封性，提高了除尘效率。

4、设备采用气箱式结构，降低了设备的局部阻损，并免除了安装滤袋不方便等问题。

5、采用双膜片结构电磁脉冲阀，具有控制灵敏，效率高，寿命长等优点。

三、设备结构：YQM型气箱脉冲袋式除尘器主要由底部钢结构、灰斗、中箱体、上箱体、进出风口、滤袋、笼骨、清灰装置、电气控制等几部分组成。

另外还可根据实际情况在灰斗外壁配置仓壁振动器、灰斗落料口配置星形卸灰阀或螺旋输送机等卸灰装置。

设备结构如下图：1.卸灰阀2.支架3.灰斗4.箱体5.滤袋6.袋笼7.清洁室 8.顶盖 9.储气罐 10.气缸提升阀 11.电磁脉冲阀12.气箱 13.喷管 14.净化气体出口 15.含尘气体进口四、工作原理：1、过滤原理：含尘气体由进风口进入，经过灰斗时，气体中部分大颗粒粉尘受惯性力和重力作用被分离出来，直接落入灰斗底部。

除尘器技术性能参数表除尘器本体分项价格表35T袋式除尘器型号LCDM84×2-6处理风量：105000m3/h过滤面积：2460m2滤袋数量：924只滤袋长度：130×6m耗钢量： 38T20T袋式除尘器型号LCDM84-7处理风量：65000m3/h过滤面积：1440m2滤袋数量：588只滤袋长度：130×6m耗钢量： 23T袋式除尘器型号HMC48脉冲袋式除尘器处理风量：2000m3/h过滤面积：36m2滤袋数量：48只滤袋长度：130×2m耗钢量： 1T1T袋式除尘器型号HMC64脉冲袋式除尘器处理风量：3000m3/h 过滤面积：50m2滤袋数量：64只滤袋长度：130×2m耗钢量：2T袋式除尘器型号HMC112脉冲袋式除尘器处理风量：6000m3/h 过滤面积：84m2滤袋数量：112只滤袋长度：130×耗钢量：3 T4T袋式除尘器型号PPC60-4脉冲袋式除尘器处理风量：12000m3/h 过滤面积：240m2滤袋数量：240只滤袋长度：130×耗钢量：6T袋式除尘器型号PPC64-5脉冲袋式除尘器处理风量：12000m3/h过滤面积：320m2滤袋数量：320只滤袋长度：130×耗钢量：8T袋式除尘器型号PPC64-6脉冲袋式除尘器处理风量：24000m3/h过滤面积：384m2滤袋数量：384只滤袋长度：130×耗钢量：10T袋式除尘器型号PPC64-8脉冲袋式除尘器处理风量：30000m3/h过滤面积：512m2滤袋数量：512只滤袋长度：130×耗钢量：12T袋式除尘器型号HCDM84-4低压脉冲袋式除尘器处理风量：36000m3/h 过滤面积：806m2滤袋数量：336只滤袋长度：130×6m耗钢量：。

HMC型脉冲单机除尘器使用说明书山西博威环保科技工程咨询有限公司原平市众信锅炉除尘器制造厂一、概述HMC型脉冲除尘器是消化吸收国内外同类产品的优点，结合实际运行的实践，经过多次改进。

设计而成的小型袋式除尘器。

除尘器采用脉冲喷吹清灰的方式，具有清灰效果好，净化效率高，处理风量大，滤袋寿命长，维修工作量小，运行安全可靠、等优点，被广泛运用于冶金、建材、机械、化工、矿山等各种行业，承担非纤维性粉尘的除尘净化与物料的回收。

二、HMC型脉冲除尘器结构与工作原理1、结构HMC型脉冲除尘器主要由过滤室、滤袋、净气室、灰斗、翻板阀，脉冲喷吹清灰装置、电控箱等部分组成。

箱体全部采用焊接钢结构。

检修门用泡沫橡胶条密封。

2、工作原理含尘气体进入灰斗（或下部敞开式法兰），部分较大的尘粒，因为惯性碰撞，自然沉降等作用，直接落到灰斗或灰仓内。

其余尘粒随气流上升进入过滤室，经滤袋过滤后，粉尘阻于滤袋表面，清洁空气经滤袋内从滤袋口进入净气室，有风机排入大气。

当滤袋表面的粉尘不断增加，程控仪开始工作，逐个开启脉冲阀，开启的脉冲阀使压缩空气通过喷吹口向滤袋内进行喷吹，使滤袋突然膨胀，在压缩空气气流的作用下，附着于滤袋表面的粉尘迅速脱离滤袋落入灰斗（或灰仓），脉冲阀没有开启的其他各排滤袋仍正常进行过滤。

三、HMC型脉冲除尘器的选型1、型号说明型号：HMC-48-A(B)H-------------单机除尘器MC------------脉冲喷吹48-------------滤袋数量A------------带灰斗和翻板阀B------------法兰式，无灰斗和翻板阀2、过滤风速的确定原则过滤风速指通过滤袋滤料的烟气速度。

过滤风速的选定需考虑下述各项因素：粉尘的浓度、粒度分布、粘附性、湿度、清灰方式等。

过滤风速的确定，又对过滤面积、除尘器大小、除尘器的阻力，滤料的寿命、清灰效果等产生影响。

本除尘器过滤风速选取1.2/min左右。

3、过滤面积的确定计算公式：A=Q/60V式中：A------过滤面积；m；Q-------除尘器的过滤风量；m3/h；V-------过滤风量；m/min；4、滤袋滤料的选用原则滤袋滤料的选用量需考虑以下因素的影响：入口浓度、气体温度、湿度、气体及粉尘的可燃性等等。

袋式除尘器型号参数内容来源网络，由“深圳机械展（11万㎡，1100多家展商，超10万观众）”收集整理！更多cnc加工中心、车铣磨钻床、线切割、数控刀具工具、工业机器人、非标自动化、数字化无人工厂、精密测量、数控系统、3D打印、激光切割、钣金冲压折弯、精密零件加工等展示，就在深圳机械展脉冲袋式除尘器除尘器型号/规格处理风量范围其它参数型高炉煤气干法脉冲袋式除尘器筒体内径ф2600-ф3400LCBT旁插侧喷脉冲扁袋除尘器3100-15000m^3/hHD(HZ)型环隙喷吹脉冲袋式除尘器3100-150000m^3/hPPC型气箱式脉冲袋式除尘器6900-436100M^3/h气箱脉冲布袋除尘器MC-Ⅱ型脉冲袋式除尘器24-120滤袋GMC型高温脉冲布袋除尘器24-84m^2LCPM系列侧喷吹脉冲除尘器5760-92160m^3/hLSB顺喷式脉冲布袋除尘器XMC型脉冲除尘器3000-30000m^3/hHKD新型烘干机除尘器SKB立窑袋式除尘器LCM系列长袋离线（在线）脉冲除尘器162000-133200m^3/h LDM系列长袋离线（在线）清灰脉冲袋式除尘器7500-921600m^3/h 反吹袋式除尘器除尘器型号/规格处理风量范围其它参数ZC机械回转反吹扁袋式除尘器DDF大型袋式反吹除尘器3000-90000m^3/hLFEF系列玻纤袋式除尘器15000-107000m^3/hBMC分室侧喷反吹风扁袋除尘器40-1100m^2MDC/PDC系列煤磨防爆防静电袋式除尘器73-750m^2大型脉冲布袋除尘器LMN-Ⅱ型袋式除尘器GA系列大气清灰袋式除尘器40000-160000m^3/hLHF系列回转反吹袋式除尘器60-500m^2DFC/GFC/TFC大型反吹风布袋除尘器2700-312000m^3/h振打单机袋式除尘器除尘器型号/规格处理风量范围其它参数手振24袋仓顶除尘器JBC系列扁布袋除尘机组18-90m^2PL型单机袋式除尘器800-6000m^3/hUF-(STD/FM/FB)系列单机袋式除尘器1000-12000m^3/hDMC小型脉冲布袋除尘器布袋除尘器有很多型号，如MC24-120Ⅱ型脉冲布袋除尘器、ppc气箱脉冲除尘器、XMC 脉冲除尘器、DMC脉冲布袋除尘器等除尘器是都是比较常用的除尘器，而且我们的这些脉冲除尘器一般在各个行业都能通用，比如用于破碎机除尘器，制药厂除尘器，矿山除尘器，雕刻厂除尘器，面粉厂除尘器，化工厂除尘器等领域，可以针对我们各个行业的不同情况进行不同型号的选择。

DMC-B仓顶除尘器使用说明书一.概述DMC-B系列脉冲布袋除尘器是本公司依据客户需求，量身定制的DMC产品系列之一.本产品除具有一般DMC袋式除尘器的特点外,还具有以下特点:1,本产品根据客户需求，就设备外形、出入口及其他相关安装部件进行非标设计并制造；2,本产品下法兰与料仓连接，使系统阻力小，使用功率小；.3,本产品具有较小的重量,移动运输方便,在安装布置上适应性较强.4,采用上抽笼架及布袋,易于检修.5,脉冲阀数量少,使用寿命长,其易损件膜片使用寿命超过100万次.6,除尘器上部设置了可拆卸式盖板,更换滤袋时不需进入除尘室,只需打开揭盖即可更换,实现机外换袋.7,除尘滤滤与花板采用涨圈加压式结构,安装滤时方便可靠.本除尘器可广泛适用于焊接烟气,化学,轻工制品,粮食,制药,电子,铸造,冶金,木材加工,水泥,煤炭,矿厂加工等行业.二,工作原理:本设备在系统主风机的作用下,含尘气体从除尘器的进风口进入箱体,较粗尘粒在惯性和自重作用下,直接落入料仓中,起到了预收尘作用.其他较轻粉尘随气流被阻挡在滤筒的外表面,经过滤后的净化气体后箱体经风排出.随着过滤工况的不断进行,积聚在滤袋外表面的粉尘越来越多,设备的阻力也会随之增加(一般设定为1500PA),为保证系统持续正常运行,脉冲阀通过控制仪进行定时喷吹清灰.喷吹时间和周期均可按客户的实际需要通过脉冲控制仪进行设定和调整.具体操作详见控制仪说明书.三, DMC-D-133系列折叠滤筒脉冲清灰除尘器性能参数表:说明:设备阻力700-1500Pa ,喷吹压力400-700 Pa,耗气量0.25m3/min,.表中处理风量是以0.5-1m/min的过滤风速计算的,具体按不同共况及粉尘条件确定过滤风速后得出处理风量.四,选型说明:1,型号标注说明:DMC-133 B仓顶式布袋数脉冲单机布袋除尘器2,除尘器在一般条件下选用普通聚脂针织毡滤袋,如在高温下可选用高温折叠滤筒,具体根据工艺在定货时注明.3,控制方式:(1)清灰控制仪:由清灰控制仪对电磁脉冲阀按设定的时间程序(可调)实现定时清灰.(2)控制柜:对除尘器的电磁脉冲阀,系统上的主风机,等实现自动控制,其清灰方式可以是压差,定时,及手动三种不同的清灰控制.具体可在定货时明确,如用户没有明确要求一般按(1)形式配套.五,安装调试及操作须知1.在设备运输过程中,根据规格大小确定整机发运或分体(段)发运(对散运的大件一般只刷防锈漆,面漆由用户安装后涂刷),收到设备后先按设备清单检查是否缺件,同时检查有无运输中造成损坏情况,如有损坏应及时进行整修恢复,保证设备性能完好,并作好易损易窃等设备保管,保养工作.2,为保证设备的稳定性,安装设备的基础要平整,就位后要检查各连接处的密封填料,螺栓有无脱落并进行嵌实.3.调试及操作方法(1)首次进行调试方法及步骤:(a)调脉冲控制仪,接通控制仪电源,打开开关,电源指示灯亮.调节脉冲间隔一般使用时间为90s左右;调节脉冲宽度一般使用时间约0.1-0.2s(具体操作详见脉冲控制仪操作说明书中的要求),开通后可听到电磁阀依次打开的声音,表示控制正常.如电磁阀无声,或电磁阀,控制仪损坏,(要寻找原因予以解决).调试正常后关闭控制仪.(b)系统上的主风机电源开机试车,风机运转方向是否正确,检查除尘器检修门及盖板是否漏气.运行十分钟,关好风机.(c)开启系统上的空气压缩机,将工作压力调在400-700kpa空压机能自动停车.(d)待a,b,c完成，单机试车后即可联动试车.(2)正常操作方法:(a)开车:先开空压机,压力上升到700kpa时自动停车,再开控制仪,然后打开系统上的主风机,即可工作;(b)关车:先关系统上的主风机,过一段时间再关空压机,待储气罐上的压力降至400kpa以下时再关控制仪,这样可保持滤袋在每次关车时清洗干净.(c)集灰筒移出倒灰口时:首先将螺杆式手动插板阀阀板封住卸灰口,然后把集灰筒易出到指定地点,将灰尘倒掉,反之把集灰筒移入打开阀门即可.六.设备维修和保养1,壳体:使用一段时间后发现连接部位螺丝松动及密封件老化失去密封作用.须进行更换紧固,并定期进行防锈刷漆.2.设备阻力:发现设备阻力超过限定范围,则需检查原因,是否滤袋集灰过量,原因及办法:(1)电磁阀失灵不喷吹---检查电磁阀及控制系统.(2)由于个别滤袋漏尘,上箱体喷吹管喷孔堵塞----进行清理疏通.(3)滤袋受喷吹气源油水分离不净的影响粘堵滤筒或粉尘浓度太大----进行拆洗滤袋凉干并处理好压缩空气或解决含尘气体浓度问题.(4)选型不适过滤风速过高或浓度太大----增大机型规格或减小系统网点降低处理量.3.滤袋在装卸过程中要避免碰撞和拉毛,若破损则直接影响除尘效率,当运行一段时间后发现风机出口处有明显积灰,冒灰现象则表明滤袋已破损需进行更换.如在正常情况下使用较长时间后滤袋破损,根据主机体内工作状况说明未破损的滤袋的寿命也已经很短了,因滤袋的寿命基本上由工作温度,粉尘浓度,粉尘性质和过滤风速,喷吹清灰状况决定的,建议进行一次全面更换.当然在这以前还需检查一下滤筒密封圈是否老化,与花板是否失去密封,应更换装好,即可工作.4.脉冲阀和控制仪脉冲阀正常工作时声响是清脆的”扑”声音,如有故障即是:(1)不响,即不喷吹.原因及办法:是否控制仪电源未打开,电磁阀到控制仪的导线断裂或控制仪不工作,电磁阀的线圈发生故障等----更换配件或参照控制仪说明书检查控制仪;(2)喷吹宽度过大喷力不足----检查是否将控制仪的脉冲宽度调整合适,或脉冲阀弹簧失去弹力----进行更换;(3)气包气压上不去有漏气声,使排气道常开并且不能喷吹----检查供气气压是否达到400KPa以上,另外检查电磁阀的膜片,是否破裂或磨损----更换膜片;(4)在运行过程中要注意各传动部件的润滑及除污,更换润滑油脂.(5)该设备必须设置专人管理,严格按操作规程操作,维修工要熟知各部件的原理,掌握调整与维修方法,并建立运行记录.七,DMC24-B除尘器外型尺寸图。

袋式除尘器型号参数袋式除尘器是一种常用的空气过滤设备，广泛应用于各个行业，尤其是在工业生产中净化空气的过程中起到重要作用。

本文将介绍袋式除尘器的型号参数，包括过滤效率、处理能力、压力损失等方面的内容。

一、过滤效率袋式除尘器的主要功能是通过袋式滤材对空气中的颗粒物进行过滤，从而达到净化空气的目的。

过滤效率是衡量袋式除尘器性能的重要指标之一。

过滤效率可以根据袋式除尘器的型号和规格进行区分。

一般来说，袋式除尘器的过滤效率可以分为高效、中效和低效三个等级。

根据不同行业和需求，选择合适的袋式除尘器型号和过滤效率等级是十分重要的。

二、处理能力袋式除尘器的处理能力是指单位时间内袋式除尘器处理空气流量的能力。

处理能力一般以立方米/小时（m³/h）为单位进行表示。

袋式除尘器的处理能力与袋式除尘器的型号和尺寸、滤料的面积、风量等参数密切相关。

通常情况下，处理能力越大，袋式除尘器的过滤效果越好，能够处理的颗粒物尺寸范围也越广。

三、压力损失袋式除尘器在工作过程中，空气通过滤料的阻力会产生压力损失。

压力损失是袋式除尘器工作过程中的一个重要指标，也是影响袋式除尘器性能的关键因素之一。

一般来说，压力损失越小，袋式除尘器的工作效率越高。

因此，在选择袋式除尘器时，需要根据具体的工况要求和使用条件合理选择合适的型号，以达到最佳的压力损失。

四、滤料规格袋式除尘器的滤料是除尘器的核心部件，其质量和性能直接影响到袋式除尘器的过滤效率和使用寿命。

滤料的规格一般包括滤料的材质、纤维直径、过滤精度等参数。

常用的滤料材质有聚酯纤维、涤纶纤维、玻璃纤维等。

不同的滤料材质适用于不同的工况和粉尘颗粒。

此外，滤料的纤维直径和过滤精度也会影响到袋式除尘器的过滤效果。

五、清灰方式袋式除尘器的清灰方式分为手动清灰和自动清灰两种。

手动清灰需要人工干预，清理滤袋上的积尘，适用于处理少量粉尘的场合。

自动清灰通过设备内置的清灰系统，根据设定的时间间隔或压差进行清灰操作，适用于处理大量粉尘和连续工作的场合。

一、YSD系列脉冲袋式除尘器 (1)二、YPF系列气箱脉冲袋式除尘器 (3)三、YZC系列回转反吹袋式除尘器 (10)四、YLCM系列长袋脉冲除尘器 (12)一、YSD系列脉冲袋式除尘器1、概述YSD系列脉冲袋式除尘器是一种高效的除尘设备，适用于捕集细小、中等粒径及非纤维性的干燥粉尘。

应用于建材、冶金、化工、电力、机械制造等行业。

具有工作性能良好、使用简便、滤袋寿命长、维修量小等优点。

2、基本原理除尘器由于在不同的场合使用，可分为A型：带灰斗支腿型、引风机在除尘器侧面。

B型：不带灰斗支腿型，引风机设在除尘器顶部（或侧面）。

工作原理是含尘气体由尘气口吸入分散到过滤箱内，在引风机的作用下，洁净气体经滤袋由净气箱出口排出。

灰尘阻留在滤袋外壁，逐渐增多，脉冲喷吹时，由于高压逆气流的反冲作用，使滤袋外壁的粉尘抖动落入下部灰斗内，通过卸料装置排出。

3、结构特点YSD系列除尘器由净气箱、过滤箱、灰斗、卸料装置及喷吹清灰系统五部分组成。

净气箱包括检修顶盖和出风口。

过滤箱内有花板、滤袋组件及检修门。

灰斗含有进风口，与卸料装置相连。

喷吹清灰系统由脉冲控制仪，电磁脉冲阀，喷吹管及储气罐组成，脉冲时间和脉冲间隔时间根据气体含尘量进行调整。

根据用户需要，设计脉冲控制仪，采用较先进的集成电路，其性能稳定、可靠、维修方便。

规格型号YSD32A YSD42A YSD52A YSD63A YSD32B YSD42B YSD52B YSD63B技术性能处理风量(m3/h) 3000 4000 5000 6000 3000 4000 5000 6000 过滤面积（m2）32 42 52 63 32 42 52 63 过滤风速（m/min） 1.5～2滤袋总数（个）49 64 80 96 49 64 80 96 入口含尘浓度(g/m3) ≤200出口含尘浓度(mg/m3) ≤50设备阻力（Pa）1470～1770压缩空气压力（Mpa）0.5～0.7空气耗量（Nm3/min）0.24～0.33脉冲阀规格1″脉冲阀数量（个）7 8 10 12 7 8 10 12设备总重（≈Kg）2000 2100 2400 2600 1300 1500 1700 18005、除尘器外形尺寸型号代号YSD32 YSD42 YSD52 YSD63A 型B 型 A 型 B 型 A 型 B 型 A 型 B 型A 2956 3150 3182 3182A1 1168 770 1412.5 1341 1341A2 1710 1710 1880 1880 1880 1880 1880 1880 A3 923 287 944 287 944 287 944 287 A4 1643 1804 1804 1804a1 320 320 320 320 320 320 320 320 a2 720 720 720 720 720 720 720 720 B 5052 3293 5166 3293 5477 3293 5477 3293 B1 280 450 290 450 300 500 300 500 B2 2150 2150 2150 2150 2150 2150 2150 2150 B3 2230 165 2378 165 2663 165 2663 165 B4 425 475 570 570B5 1277 1425 1710 1710C 1360 1360 1530 1530 1870 1870 2210 2210 C1 935 935 960 960二、YPF系列气箱脉冲袋式除尘器1、概述YPF系列气箱脉冲袋除尘器吸收美国富乐公司的技术优点，并结合我国实际情况研制的高效率袋式除尘器。

动力供给部袋式除尘器运行规程2021 年3 月5 日一、概述二、技术参数三、除尘器构造和工作原理四、操作使用说明五、操作使用方法六、袋式除尘器维护方法七、常见故障及排除方法八、巡检内容第一节概述LCDM型离线低压长袋脉冲袋式除尘器是利用国外先进的低压长袋脉冲袋式除尘器的技术，结合国内的除尘特点而设计的。

是一种高效的干式除尘器，它具有高效、低耗的喷吹装置、简便的滤袋固定方式、强大的处理能力且维修简单等特点。

技术参数1.除尘器型号：LTFZ390-2X62.处理风量：30000 m2/ h3.过滤面积:4700 m4•过滤风速:1.065.滤袋数量:1920&滤袋材质：PPS7.设备阻力：＜12008.入口浓度：v20g/ Nm39.滤袋规格:①130X 600010.烟气温度：v 155C11.脉冲阀数量:12012.喷吹压力：0.25-0.4MPa13压气耗量:6m3 / min14.排放浓度：v 30哑/ Nm315.喷吹间隔:10秒16.喷吹周期：半小时三、除尘器的工作原理本除尘器主要有净气室〔上箱体〕、提升阀、陈气室〔中箱体〕、灰斗、卸料阀、调节蝶阀、支柱框架、喷吹装置、滤袋及滤袋框架、进出风口、雨棚等组成。

含尘气体通过凤冠有进气口进入尘气室，一局部在挡风板处将气流到入尘气室的中部，一局部气流在提醒到六版的作用下，形成预别离，大颗粒粉尘因惯性冲击作用落入灰斗，含尘气体眼提醒到六版向上均布后到达滤袋，粉尘被阻留在滤袋外外表，得到净化的气体通过滤袋到净气室，再由出风管道经风机排放到大气中。

过滤时滤袋内陷，在滤袋框架的阻挡下呈梅花状。

当滤袋外外表的粉尘不断增加，导致设备阻力上升，到设定时间时〔或设定值时〕控制仪发出信号，喷吹装置开场工作，此时提升阀关闭，而压缩空气从气包经脉冲阀、喷吹管由喷嘴向滤袋内喷射，引起滤袋向外膨胀。

在滤袋膨胀产生的加速度和反向气流的共同作用下，附在滤袋外表的粉尘脱离滤袋落入灰斗，由输灰系统送到灰库，当喷吹完毕后〔或设备阻力低于设定值时〕，喷吹系统完毕工作，提升阀翻开使该室又恢复过滤状态。

大多数用户会在选择布袋除尘器的时候都感到比较头疼，尤其是面对琳琅满目各种各样各种型号的除尘器觉得眼花缭乱不知道怎么选型，那么应该选什么样的布袋除尘器比较适合自己的工况呢？其实这些都是要根据自己的实际工况来确定的，目前市场上袋式除尘器有很多种型号，比如MC24-120Ⅱ型脉冲布袋除尘器、ppc气箱脉冲除尘器、XMC脉冲除尘器、DMC脉冲布袋除尘器、LCM-D/G型系列长袋离线脉冲除尘器等除尘器类型，厂家的报价也是从几千元到上万元之间不等，大家需要据自己的实际情况进行选择。

这里是本文整理的具体型号的设备的参数，大家可以进行了解：
一、DMC型单机脉冲布袋除尘器：
二、DS圆形布袋除尘器：
三、JBC扁布袋除尘器：
四、PPC气箱式脉冲袋式除尘器：
五、LCM-D/G型系列长袋离线脉冲除尘器：
想对以上设备进行购买的用户可咨询荥阳市丰润机械制造厂的销售人员进行了解。

我们专业销售除尘器，质量好，远销多个省市，能满足不同用户的实际需求，欢迎大家致电。

DMC系列袋式除尘器操作使用说明书一．工作原理含尘气体由进气口进入灰斗没有灰斗的将直接进入袋式,然后经由灰斗进入装有滤袋的过滤室;粉尘附在滤袋的外表面,净化后的气体油滤袋进入上部箱体,再经排风管道,有风机排到大气当中去;随着滤袋上灰尘的增厚,除尘器的阻力不断上升,当上升到一定程度时,为了保证除尘器继续工作,需要进行清灰;除尘器的滤袋按直线排列,每排滤袋配置一个脉冲阀来控制压缩空气脉冲清灰,脉冲阀的动作是由程序控制器控制的;清灰时,清灰控制器发出指令,使脉冲阀在动作瞬间释放出压力为—的压缩空气;压缩空气通过喷吹管上正对滤袋的小孔以高速冲入滤袋,在其冲入滤袋内部的同时,又诱生一股数倍于压缩空气的二次气流,于是产生一种瞬时冲击波并沿整个过滤的长度方向向下传播;利用这一机理,使聚集在滤袋外面的粉尘从滤袋上剥落;脉冲的宽度和间隔可以调整,以适合各种不同粉尘的各种特性; 二．基本的结构形式DMC系列喷冲脉冲单机袋式除尘器主要由上下箱体、袋室、检修门、风机、气包、喷吹系统、灰斗支腿等部分组成;结构特点：可多侧开门,检修更换滤袋方便,不受空间位置限制;滤袋材质为涤纶针刺毡;如遇高温时,滤袋材质为玻纤针刺毡或其他适合的材质;对有特殊要求的场合,也可采用复合滤料;三．喷吹系统组成及工作原理喷吹系统由脉冲控制仪、电磁脉冲阀、喷吹管、气包等组成;电磁脉冲阀的输入端与气包金属管连接,其输出管与喷吹管相接;当脉冲控制仪发出信号时,对应的电磁脉冲阀开启,压缩空气有输出口喷入喷吹管;脉冲控制仪动作信号消失,电磁脉冲阀关闭;电磁脉冲阀由开启到关闭形成一次气流,造成滤袋内瞬时正压冲击,实现清灰;脉冲袋式除尘器清灰使用的压缩空气必须经过严格的除油除水净化处理;否则,不仅影响电磁阀正常工作,而且使油、水与粉尘粘结在滤袋上,缩短滤袋寿命,影响除尘效率;因此,要求在压缩空气入口处设置油水净化设备;脉冲袋式除尘器的供气管网中尽量不要接入其它大用量用气点,以保证气压气量的稳定;如确需接入,应仔细核算供气量是否足够;清灰用压缩空气耗气量可按下式计算：Q＝na·g/Tm3/min式中：Q—每台脉冲袋式除尘器耗气量m3/minn—电磁阀脉冲阀数量个T—清灰喷吹周期ming—每个电磁脉冲阀喷吹时耗气量m3a—附加系数包括管漏气四．规格性能以及选用1．型号规格的表示方法D MC 24 AB安装形式滤袋数量24条脉冲除尘器单机每种规格分为不同的安装形式：不带灰斗型B型和带灰斗型A型,灰斗的支腿高度可依据工艺或用户需要调整;风机可0°、90°、180°、225°,根据需要选择;2．滤料和过滤风速本除尘器采用广泛使用的涤纶针刺毡滤袋,适用温度在120℃以下;过滤风速是指气体通过滤袋的速度,可按下列公式计算：V＝L/F60式中：V—过滤风速m/minL—处理气体量m3/hF—滤袋有效面积㎡过滤风速是评价除尘性能的重要指标,它与含尘浓度、粉尘的性质、滤料及清灰方式喷吹压力有关;3．其它部件：①文氏管：是清灰系统诱导二次风、加强压力波的主要部件,采用铝合金铸成或钢板一次冲压成型,具有一定的机械强度,如有防腐要求则采取相应的措施;②框架龙骨：能支撑滤袋在负压状态下仍保持有效的过滤面积;有笼型及弹簧两种,笼形骨架比较挺拔,上抽方便;弹簧框架表面光洁、重量轻,相对笼性框架而言不需要那么大的空间;两种框架各有特点,按使用情况选用; 五．安装1．对于不带灰斗型B型DMC系列喷吹脉冲单机袋式除尘器,在本厂组装好后,发运至现场,对于带灰斗型A型,灰斗和支腿现场安装,其中灰斗上的进风管可根据现场实际情况按要求在灰斗上开孔按装;2．不带灰斗型B型的DMC系列喷吹脉冲单机袋式除尘器安装时,为了安装和维修方便,必须在箱体下部除尘器的安装底座上加设格栅网可用扁钢组成,网格100×100;3．安装前应对除尘器各部件进行全面检查,检查零部件是否完好无损,如发现缺少、损坏或变形,要修整补齐方可安装 ;4．除尘器的安装基础应在同一水平线上,如不平可用薄钢板校平,以防除尘器变形;5．整个除尘器组应经全面检查确无问题,并经过时运行后,方可投入系统使用;6．除尘器投入系统使用时,应根据实际工况,确实清灰脉冲宽度、间隔和周期,并检查除尘器阻力损失和排灰情况,测定除尘器效率;7．除尘器管道及附属设备,应认真涂刷油漆,做好防腐处理;六．检修与维护1．除尘器投入运行后,应有专人管理维修,熟悉除尘器的工作原理及技术性能,掌握调整及维修方法,建立运行记录;2．对清灰程序控制器和风机要经常检查,以保证其正常运行,对于压缩空气不管是单独供气还是集中供气,必须保证—的压力,否则影响清灰效果; 3．如果发现排风管冒烟,必须马上停机,打开检查门检查滤袋是否有破损现象,滤袋袖口是否没有卡紧,以防漏风,影响除尘器使用;4．压缩空气的油水分离器、过滤器和气包应每班排污一至二次;5．压缩控制仪和电磁脉冲阀应有专人巡视,每班不少于两次,检查其喷吹是否正常,如有故障应立即排出;6．各类橡胶密封件应定期更换;7．每隔6个月应检查滤袋完好状况;8．运转部位定期进行检查与更换润滑油;2010/9/3。
