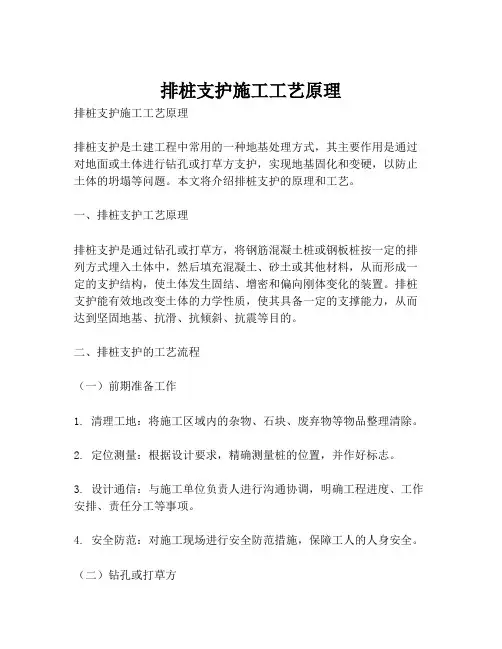

排桩支护施工工艺原理排桩支护施工工艺原理排桩支护是土建工程中常用的一种地基处理方式，其主要作用是通过对地面或土体进行钻孔或打草方支护，实现地基固化和变硬，以防止土体的坍塌等问题。
本文将介绍排桩支护的原理和工艺。
一、排桩支护工艺原理排桩支护是通过钻孔或打草方，将钢筋混凝土桩或钢板桩按一定的排列方式埋入土体中，然后填充混凝土、砂土或其他材料，从而形成一定的支护结构，使土体发生固结、增密和偏向刚体变化的装置。
排桩支护能有效地改变土体的力学性质，使其具备一定的支撑能力，从而达到坚固地基、抗滑、抗倾斜、抗震等目的。
二、排桩支护的工艺流程（一）前期准备工作1. 清理工地：将施工区域内的杂物、石块、废弃物等物品整理清除。
2. 定位测量：根据设计要求，精确测量桩的位置，并作好标志。
3. 设计通信：与施工单位负责人进行沟通协调，明确工程进度、工作安排、责任分工等事项。
4. 安全防范：对施工现场进行安全防范措施，保障工人的人身安全。
（二）钻孔或打草方1. 钻孔或打草方：根据桩的位置和数量要求，选择钻孔或打草方。
2. 设置钻孔或草方支撑结构：在钻孔或草方的基础上，设置一定的支撑结构，以便在排桩时不被挤压变形。
3. 排桩操作：在设置好的钻孔或草方中，安装钢筋混凝土桩或钢板桩。
（三）混凝土填充1. 钢筋丝网的布置：在钢筋混凝土桩或钢板桩上布置钢筋丝网。
2. 混凝土浇筑：将备好的混凝土倒入钻孔或草方中，既要保证混凝土的质量、饱满度，又要确保钻孔或草方内不留空心。
（四）后期工作1. 操作人员退出工地，开展清理工作。
2. 填写相关报告和验收单，保证工程质量和安全。
三、排桩支护的注意事项1. 在工作过程中，要始终关注工程的质量和安全。
2. 在施工现场应严格执行安全操作规程，避免发生人身伤害和财产损失。
3. 在操作过程中要仔细检查、测量和调节每一个细节，确保工程质量。
4. 随时关注气象变化和灾害，及时采取安全防范措施。
总之，排桩支护是一种广泛应用于土建工程中的地基处理方式。
排桩支护设计流程,需要注意的事项1.确定桩基布置方案，考虑周边环境和土质条件。
(Determine the layout scheme of the pile foundation, considering the surrounding environment and soil conditions.)2.进行现场勘察和地质勘测，获取地下情况资料。
(Conduct on-site survey and geological exploration to obtain underground information.)3.根据设计要求进行桩基承载力计算和设计方案的制订。
(Carry out pile bearing capacity calculation and design scheme formulation according to the design requirements.)4.确定桩基的材质、型号和长度，根据设计荷载和地质条件选择合适的桩材。
(Determine the material, type, and length of the pile, and choose the appropriate pile material according to the design load and geological conditions.)5.编制桩基支护的施工图纸，明确施工工艺和要求。
(Prepare construction drawings for pile foundation support, specifying construction techniques and requirements.)6.根据施工图纸确定施工工艺和方案，包括挖孔、灌浆、打桩等步骤。
(Determine construction techniques and schemes accordingto the construction drawings, including excavation, grouting, and pile driving.)7.确保桩基施工符合相关标准和规范，保证施工质量。
排桩+内支撑复合基坑支护结构的风险及对策分析摘要：随着基坑开挖深度的持续扩大，基坑支护结构的风险也越来越大。
排桩+内支撑复合基坑支护结构是深基坑工程中重要的支护结构形式，不仅对技术水平提出了很高的要求，同时还容易受内外部因素的影响，引发各种工程风险，增加工程成本，从而给施工单位带来巨大经济损失。
基于此，本文以某深基坑工程项目为例，简要分析了排桩+内支撑复合基坑支护结构工程中的人身损伤风险、经济损伤风险、责任损伤风险，并结合相关施工经验，提出切实可行的风险防控对策，有效规避排桩+内支撑复合基坑支护结构工程风险。
关键词：基坑工程；排桩+内支撑；复合基坑；工程风险；防控对策1 工程概况以某深基坑工程为例，该地属于亚热带季风气候，年平均气温28~30 ℃，降水丰沛，雨季明显，日照充足。
园区内道路合理规划，场地开阔平坦，有利于大型施工机械进场施工，但地处偏僻，交通条件欠发达。
拟建项目的建筑面积为15865㎡，开挖深度为6.5~8.6 m。
根据基坑周边环境及开挖深度，本工程采用灌注桩排桩支护+两道钢筋混凝土内支撑，部分区域采用放坡开挖支护形式，边坡采用锚杆+喷射混凝土支护的基坑支护方案。
由于该工程施工工期紧，因此将基坑施工分为Ⅰ、Ⅱ两个施工区段同时进行，按基坑深度先深后浅的原则按施工顺序依次施工。
同时为保证土方开挖施工过程中，支护桩的强度达到设计要求，基坑支护施工方向应与土方开挖的施工方向保持一致，增加支护桩的凝期，降低深基坑施工的工程风险。
2风险分析结合拟建项目地质环境以及基坑施工情况，在深基坑施工中存在诸多工程风险，本文主要从人身损伤风险、经济损伤风险、责任损伤风险进行了分析。
2.1人身损伤风险本基坑工程是一项危大工程，对现场人员的综合素质提出了更高的要求。
根据施工要求，将现场人员分为施工管理人员、专职安全生产管理人员、特种作业人员以及其他作业人员。
据统计，在支护结构施工中，发生了多起人员伤亡且都出现在电焊作业、机械作业等特种作业中，主要是由特种作业人员施工机械、电焊机操作不当以及周围防护措施不到位引起的。
高层建筑基坑支护中排桩与地下连续墙施工技术的探讨作者：黄胜仁来源：《现代装饰·理论》2011年第06期1.排桩、地下连续墙计算原理当基坑开挖深度较大，或开挖场地附近有较重要的建筑物（地下管线）对变形控制有严格要求，或施工场地狭窄，采取放坡大开挖或重力式支护结构措施可能都难以保证开挖施工顺利进行时，可采用排桩或地下连续墙支护结构体系。
常见的桩墙有钢板桩、型钢横挡板、钻孔灌注桩、人工挖孔桩、地下连续墙等。
排桩或地下连续墙支护结构体系，是利用桩体队列（或连续墙）抵抗外侧水平荷载，其内力和变形计算应根据基坑开挖和地下结构的施工过程，分别按不同工况进行计算，从中找出最大的内力和变形值，供设计桩墙和支撑之用。
图1（a）所示为某工程地下结构和基坑支护布置示意图，在其施工过程中，计算工况如下：图1：挡墙的各计算工况第一工况：第一次挖土至第一层支撑标高，此时桩墙为一悬臂结构，如图1（b）所示。
第二工况：待第一层支撑形成并达到规定的强度以后，开挖第二层土至第二层支撑标高，如图1（c）所示。
第三工况：待第二层支撑形成并达到规定的强度以后，第三次挖土至坑底设计标高，如图1（d）所示。
第四工况：待底板浇筑完毕并达到设计规定的强度以后进行换撑，即在底板顶面浇筑混凝土带形成支撑点，然后拆除第二层支撑，如图1（e）所示。
第五工况：浇筑地下二层墙板和楼盖，待其达到规定强度以后在楼盖标高位置架设水平支撑形成桩墙的新支点，然后拆除第一层支撑，如图1（f）所示。
排桩、地下连续墙有多种计算方法，应按支撑体系（锚杆）与排桩、地下连续墙的空间作用协同分析方法，计算支撑体系及排桩、地下连续墙的内力与变形；当基坑形状接近矩形且基坑对边条件相近时，支点水平荷载可沿腰梁、冠梁长度方向分段简化为均匀分布荷载，采用弹性支点法计算。
排桩、地下连续墙可根据受力条件分段按平面问题计算，排桩水平荷载计算宽度可取排桩的中心距；地下连续墙计算宽度可取单位宽度或一个墙段。
基坑排桩支护毕业设计关于基坑排桩支护的毕业设计一、引言基坑排桩支护是建筑施工中常见的一种地基处理方法，它通过在基坑周边或内部进行钢筋混凝土或钢板桩的挖掘、安装，以增加地基的稳定性和承载力。
本文将探讨基坑排桩支护的设计原理、方法、施工工艺以及工程经济等方面，为毕业设计的进行提供参考和指导。
二、设计原理1.地基基本知识地基是建筑物的承重部分，它直接承受着地表以上的荷载，地基的稳定性和承载力对建筑物的安全与稳定有着至关重要的影响。
2.基坑排桩支护的原理三、设计方法1.地质勘察与设计参数确定在进行基坑排桩支护设计之前，必须进行地质勘察以确定地层状况、土质参数等。
根据地质勘察结果确定设计参数，包括土壤分类、抗剪强度、侧壁倾斜角度等。
2.计算基坑尺寸与深度根据基坑内土质参数和侧壁倾斜角度，计算基坑的尺寸和深度，以确保基坑的稳定性和合理的施工条件。
3.排桩支护设计根据基坑的尺寸和深度，确定排桩的类型和布置方式。
常见的排桩方式有周边桩、内部桩、组合桩等。
根据土质条件和工程要求，选择合适的桩柱类型和桩长，进行桩身设计。
4.确定桩身间距和支撑结构根据排桩方式和桩身强度，确定桩身间距，以及支撑结构的类型和布置方式，如水平支撑、斜撑等。
四、施工工艺1.基坑开挖与支护根据设计深度和尺寸进行基坑开挖，同时进行基坑支护，采用支护结构与桩体相结合的方式进行。
2.桩的安装根据设计要求和桩的类型选择合适的安装方式，常见的桩的安装方式有振动沉桩、静载沉桩等。
3.支撑结构的安装根据设计要求和支撑结构类型选择相应的安装方式，如水平支撑、斜撑等。
五、工程经济分析在进行基坑排桩支护设计时，需要综合考虑工程经济因素。
通过对施工工艺的优化和材料的选择，达到最佳的经济效益和施工效率。
六、结论基坑排桩支护设计是建筑施工中必不可少的地基处理方法之一、通过合理的设计原理、方法和施工工艺，能够保证基坑的稳定性和承载力，确保建筑物的安全与稳定。
同时，在进行设计时需要充分考虑结构效益和工程经济，以达到最佳的经济效益和施工效率。

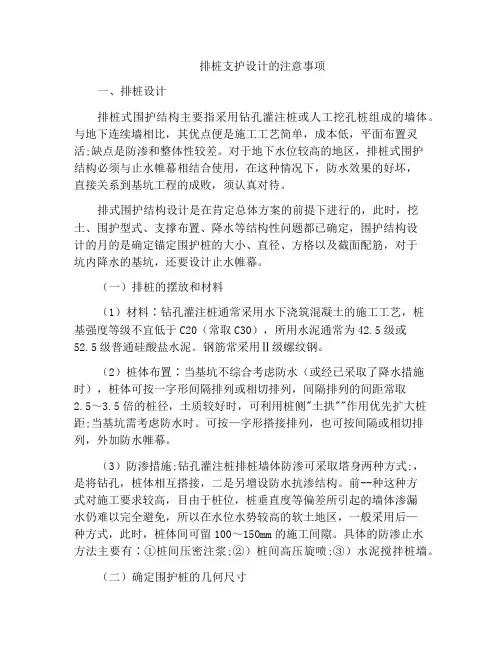

排桩支护设计的注意事项一、排桩设计排桩式围护结构主要指采用钻孔灌注桩或人工挖孔桩组成的墙体。
与地下连续墙相比，其优点便是施工工艺简单，成本低，平面布置灵活;缺点是防渗和整体性较差。
对于地下水位较高的地区，排桩式围护结构必须与止水帷幕相结合使用，在这种情况下，防水效果的好坏，直接关系到基坑工程的成败，须认真对待。
排式围护结构设计是在肯定总体方案的前提下进行的，此时，挖土、围护型式、支撑布置、降水等结构性问题都已确定，围护结构设计的月的是确定锚定围护桩的大小、直径、方格以及截面配筋，对于坑内降水的基坑，还要设计止水帷幕。
（一）排桩的摆放和材料（1）材料∶钻孔灌注桩通常采用水下浇筑混凝土的施工工艺，桩基强度等级不宜低于C20（常取C30），所用水泥通常为42.5级或52.5级普通硅酸盐水泥。
钢筋常采用Ⅱ级螺纹钢。
（2）桩体布置∶当基坑不综合考虑防水（或经已采取了降水措施时），桩体可按一字形间隔排列或相切排列，间隔排列的间距常取2.5～3.5倍的桩径，土质较好时，可利用桩侧"土拱""作用优先扩大桩距;当基坑需考虑防水时。
可按—字形搭接排列，也可按间隔或相切排列，外加防水帷幕。
（3）防渗措施;钻孔灌注桩排桩墙体防渗可采取塔身两种方式;，是将钻孔，桩体相互搭接，二是另增设防水抗渗结构。
前--种这种方式对施工要求较高，目由于桩位，桩垂直度等偏差所引起的墙体渗漏水仍难以完全避免，所以在水位水势较高的软土地区，一般采用后—种方式，此时，桩体间可留100～150mm的施工间隙。
具体的防渗止水方法主要有∶①桩间压密注浆;②）桩间高压旋喷;③）水泥搅拌桩墙。
（二）确定围护桩的几何尺寸1.围护桩的长度围护桩的长度宽度由基坑底面以上部分利以下部分组成，基坑底面以下个别称为三角形插入深度。
插入深度取决于基坑开挖深度和土质条件，所确定的插入深度应满足基坑整体稳定、抗渗流稳定、抗隆起以及围护墙静力平衡的要求。
排桩支护(最终版)1. 简介排桩支护是指通过打入深度较深的钢筋混凝土桩，以保证基坑围护结构的稳定和安全的一种基础支撑方式。
排桩支护的主要作用是解决施工现场基坑的支撑问题，使得工程能够按照预期的计划稳定建设。
2. 排桩的种类常见的排桩种类主要包括：•预制桩•钻孔桩•空心挖掘桩•钢管桩不同种类的排桩在使用时需要根据实际情况进行选择，满足基坑支护的要求。
3. 排桩的施工过程排桩施工包括以下几个步骤：3.1 基坑开挖基坑开挖是排桩施工的第一步，需要根据设计要求进行开挖。
3.2 做桩基础在完成基坑开挖后，需要先进行桩基础的施工。
桩基础施工包括凿孔、清孔、洗孔等工序。
3.3 灌注混凝土桩基础施工完成后需要进行灌注混凝土，以进行桩的加固。
3.4 安装排桩在桩基础完成后，可以开始根据设计要求进行排桩的安放。
3.5 进行桩顶平整排桩完成后需要将桩顶整平。
3.6 缝隙处理在排桩完成后，需要对桩与土壤之间的缝隙进行处理，防止土体从中渗流。
3.7 进行档土最后，需要进行档土施工，以完成支护作用。
4. 排桩支护的注意事项•排桩施工过程中需要保证施工场地的安全有序。
•钢筋混凝土排桩需要进行质量检测。
•排桩深度需要根据设计要求进行确认，以保证基坑的稳定和安全。
•桥墩基础、高层建筑等需要进行深基坑开挖的建筑物需要进行排桩支护。
5. 总结排桩支护是一种基础支撑方式，可以有效地确保基坑围护结构的稳定和安全。
在进行施工时需要严格按照设计要求和相关规范进行实施，以确保工程建设的安全有序进行。
