设备连接与布局
确定中心节点和分支 节点，采用星型或树 型拓扑结构进行连接。
根据实际需求合理分 配IP地址和子网掩码。

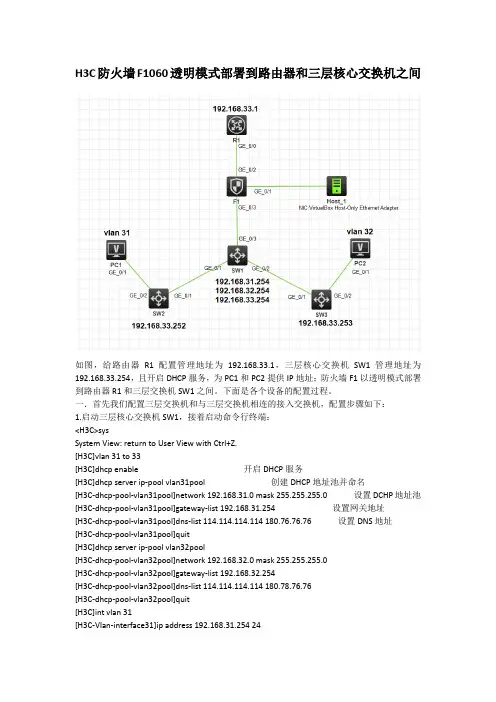

H3C防火墙F1060透明模式部署到路由器和三层核心交换机之间如图，给路由器R1配置管理地址为192.168.33.1，三层核心交换机SW1管理地址为192.168.33.254，且开启DHCP服务，为PC1和PC2提供IP地址；防火墙F1以透明模式部署到路由器R1和三层交换机SW1之间。

下面是各个设备的配置过程。

一．首先我们配置三层交换机和与三层交换机相连的接入交换机，配置步骤如下：1.启动三层核心交换机SW1，接着启动命令行终端：<H3C>sysSystem View: return to User View with Ctrl+Z.[H3C]vlan 31 to 33[H3C]dhcp enable 开启DHCP服务[H3C]dhcp server ip-pool vlan31pool 创建DHCP地址池并命名[H3C-dhcp-pool-vlan31pool]network 192.168.31.0 mask 255.255.255.0 设置DCHP地址池[H3C-dhcp-pool-vlan31pool]gateway-list 192.168.31.254 设置网关地址[H3C-dhcp-pool-vlan31pool]dns-list 114.114.114.114 180.76.76.76 设置DNS地址[H3C-dhcp-pool-vlan31pool]quit[H3C]dhcp server ip-pool vlan32pool[H3C-dhcp-pool-vlan32pool]network 192.168.32.0 mask 255.255.255.0[H3C-dhcp-pool-vlan32pool]gateway-list 192.168.32.254[H3C-dhcp-pool-vlan32pool]dns-list 114.114.114.114 180.78.76.76[H3C-dhcp-pool-vlan32pool]quit[H3C]int vlan 31[H3C-Vlan-interface31]ip address 192.168.31.254 24[H3C-Vlan-interface31]dhcp select server 设置DHCP模式为server[H3C-Vlan-interface31]dhcp server apply ip-pool vlan31pool 指定应用的地址池[H3C-Vlan-interface31]quit[H3C]int vlan 32[H3C-Vlan-interface32]ip address 192.168.32.254 24[H3C-Vlan-interface32]dhcp select server[H3C-Vlan-interface32]dhcp server apply ip-pool vlan32pool[H3C-Vlan-interface32]quit[H3C]int g1/0/3[H3C-GigabitEthernet1/0/3]port link-type access[H3C-GigabitEthernet1/0/3]port access vlan 33[H3C-GigabitEthernet1/0/3]quit[H3C]int vlan 33[H3C-Vlan-interface33]ip address 192.168.33.254 24[H3C-Vlan-interface33]quit[H3C]int g1/0/1[H3C-GigabitEthernet1/0/1]port link-type trunk[H3C-GigabitEthernet1/0/1]port trunk permit vlan all[H3C-GigabitEthernet1/0/1]undo port trunk permit vlan 1[H3C-GigabitEthernet1/0/1]quit[H3C]int g1/0/2[H3C-GigabitEthernet1/0/2]port link-type trunk[H3C-GigabitEthernet1/0/2]port trunk permit vlan all[H3C-GigabitEthernet1/0/2]undo port trunk permit vlan 1[H3C-GigabitEthernet1/0/2]quit在三层交换机SW1上建立用户admin，并设置密码，用作远程登陆和web登陆。

深信服NGAF解决方案深信服科技有限公司2011年7月4日第1章需求概述1.1背景介绍互联网及IT技术的应用在改变人类生活的同时，也滋生了各种各样的新问题，其中信息网络安全问题将成为其面对的最重要问题之一。

网络带宽的扩充、IT应用的丰富、互联网用户的膨胀式发展，使得网络和信息平台早已成为攻击爱好者和安全防护者最激烈斗争的舞台。

Web时代的安全问题已远远超于早期的单机安全问题，尽管防火墙、IDS、UTM等传统安全产品在不断的发展和自我完善，但是道高一尺魔高一丈，黑客们不仅专门针对安全设备开发各种工具来伪装攻击、逃避检测，在攻击和入侵的形式上也与应用相结合越来越紧密。

这些都使传统的安全设备在保护网络安全上越来越难。

目前更多的出现了以下的安全问题：投资成本攀升，运维效率下降许多企业为了应对复杂的安全威胁,购买了多个厂商的安全产品,安全建设犹如堆积木一般。

购买的安全防护产品愈来愈多，问题也随之出现：大量的安全防护产品部署，需要大量专业安全管理人员负责维护，复杂的安全架构使得管理同样变得复杂化，由于企业采用了多套安全解决方案，这就要求有很多技术人员精通不同厂商的解决方案。

购买产品很简单，日常运维很复杂，这对企业本来就有限的IT人员、安全管理人员来讲是非常痛苦和困难的事情。

而且不同厂商安全解决方案之间的协调性也有待商榷，当专业化的攻击和威胁来临时，这些安全产品之间能不能发挥协同作用抵御威胁这还是一个很大的问号。

对企业的管理者来说，如何降低管理成本、提高运维效率、提升企业安全水平，是目前最急待解决的问题。

“数据库泄密”、“网页遭篡改”等应用层安全事件频现2011年上半年，索尼超过1亿个客户帐户的详细资料和1200万个没有加密的信用卡号码失窃，索尼已花掉了1.71亿美元用于泄密事件之后的客户挽救、法律成本和技术改进这笔损失只会有增无减。

2011年5月10日上午消息，一些兜售廉价软件的黑客攻击了多个知名网站，包括美国宇航局(以下简称“NASA”)和斯坦福大学的网站。

网桥模式部署案例与配置
网桥模式下注意事项：
网桥模式只支持服务器负载，不支持链路负载 AD暂不支持多进多出模式的桥，桥的网口不区别进 出方向，不分LAN区，WAN区
专业务实
学以致用
旁路模式部署案例与配置
旁路模式部署案例一
用户需求： 不希望改变原来的网络拓扑结构,内 网多台服务器要做服务器负载。 此需求可以选择旁路或者网桥模式部 署。 网络环境：
专业务实
学以致用
问题思考
请说出AD有哪几种部署模式？几种 部署模式之间有什么区别？ AD设备MANAGE口的默认IP地址是 什么？ AD网桥模式部署用了NET1和NET2 口，如下图，请问应该如何接线？
专业务实
学以致用
专业务实
学以致用
启用远程维护
专业务实
学以致用
旁路模式部署案例与配置
WAN口开启PING的方法：
AD设备默认情况下新建的WAN口（旁路模式也一样）是无法PING通的，如果要让用
户能PING通WAN口，则需要在网络安全处勾选“启用WAN网卡的入站路由转发”。
启用该设置远程 维护会强制启用
专业务实
学以致用
练练手
某用户网络拓扑如图所示，用户需要 使用AD来实现入站链路负载和服务器 负载，请参考旁路模式部署章节配置 好并且上架（负载部分不需要配置）
专业务实
学以致用
AD部署模式介绍
旁路模式介绍
旁路典型拓扑图1介绍：
旁路模式部署不需要改动原有的网络结构。
该拓扑环境下通过AD设备实现服务器负载均 衡功能。
AD设备旁路模式部署时，必须连接WAN口
类型的接口到局域网交换机。同时WAN口可 以和服务器IP地址在同一网段，如果不在同

精选ppt2021最新
13
用户实际部署环境八：
Internet
防火墙WΒιβλιοθήκη F交换机服务器群 服务器群
说明：该环境主要是在防火墙上实施了IP MAC 端口绑定，服务器群中 的某一台服务器，被绑定上只有符合的IP MAC被允许外出访问，这时就 需要在WAF也进行服务的MAC绑定，这样才能正常访问保护服务。
WAF部署拓扑汇总
精选ppt2021最新
1
透明桥模式：
Internet
WAF 桥IP：192.168.1.2/24
交换机
服务器群 IP：192.168.1.1/24
精选ppt2021最新
2
反向代理模式：
Internet
WAF
WAN口IP：124.1.1.101/26 LAN口IP：192.168.1.2/24
精选ppt2021最新
14
用户实际部署环境九：
Internet
防火墙
交换机
WAF
交换机
服务器群 服务器群
说明：该环境主要是所保护服务器与WAF不在同一网段，但是网关都在 防火墙上，这样就需要WAF配置一条WAN口的静态路由以保证从WAF的 eth0进来的数据包能准确的发往eth1口。
精选ppt2021最新
15
敬请补充！
谢！
精选ppt2021最新
O(∩_∩)O谢
16
此课件下载可自行编辑修改，供参考！ 感谢您的支持，我们努力做得更好！
此课件下载可自行编辑修改，供参考！ 感谢您的支持，我们努力做得更好！
说明：该环境主要是WEB服务采用vmware虚拟集群，在存储柜上存储和 运行数据，在服务器上进行控制，能虚拟成千上百的web服务器

深信服Web安全解决方案深信服科技有限公司20XX年XX月XX日目录第一章需求概述 (5)1.1 项目背景 (5)1.2 网络安全建设现状分析 (5)1.3 Web业务面临的安全风险 (6)第二章Web安全解决方案设计 (9)2.1 方案概述 (9)2.2 方案价值 (10)第三章深信服下一代防火墙NGAF解决方案 (10)3.1 深信服NGAF产品设计理念 (10)3.2 深信服NGAF解决方案 (13)3.2.1 四种部署模式支持 (13)3.2.2 多种拦截方式支持 (14)3.2.3 安全风险评估与策略联动 (15)3.2.4 典型的Web攻击防护 (15)3.2.5 网关型网页防篡改 (24)3.2.6 可定义的敏感信息防泄漏 (27)3.2.7 基于应用的深度入侵防御 (28)3.2.8 高效精确的病毒检测能力 (32)3.2.9 智能的DOS攻击防护 (33)3.2.10 智能的防护模块联动 (34)3.2.11 完整的防火墙功能 (34)3.2.12 其他安全功能 (35)3.2.13 产品容错能力 (39)第四章深信服优势说明 (40)4.1 深信服品牌认可 (40)4.2 深信服下一代应用防火墙NGAF技术积累 (42)4.3 NGAF与传统安全设备的区别 (43)4.4 部分客户案例 (45)第五章典型场景及部署 (46)第六章关于深信服 (46)6.1深信服科技介绍 (46)6.2深信服科技部分荣誉 (47)第一章需求概述1.1项目背景（请根据客户实际情况自行添加）1.2网络安全建设现状分析（请根据客户实际情况自行添加）XX拟建立Web业务对外发布系统，该对外发布系统由多台服务器组成，承载的有OA应用、集团内部门户网站、集团内门户网站群等多个WEB应用。

目前，XX web应用边界使用传统防火墙进行数据包过滤进行安全防护，现运行许多WEB应用系统。

Web业务对外发布数据中心是XX IT建设数据大集中的产物，作为Web业务集中化部署、发布、存储的区域，该对外发布数据中心承载着XX Web业务的核心数据以及机密信息。

4.2 防火墙透明工作模式的配置前置知识:防火墙的透明工作模式，相当于防火墙端口工作于透明网桥模式，即防火墙的各个端口所连接的计算机均处于同一IP子网中，但不同接口之间的计算机的访问要受安全规则的制约。

因此这对内部网络中需要对某些计算机采取强化控制措施时是很用的。

这是对网络变动最少的接入控制方法，广泛应用于原来网络的安全升级中，而原有的拓扑只要稍加改动即可。

实验目的1.了解什么是防火的透明工作模式2.掌握防火墙透明工作模式的配置方法，并在防火墙中设置简单规则以实现对外部设备访问的控制实验器材1.DCFW-1800S-K/VPN防火墙一台2.交叉网线两根3.PC机两台实验拓扑及规划试验步骤1.给防火墙LAN(if1)接口设置IP地址及添加管理机地址在命令行方式下利用admin用户登录到防火墙，执行如下操作：# ifconfig if1 192.168.100.100/24# ifconfig if1 192.168.100.100/24# adminhost add 192.168.100.101# apply# save做了如上修改之后，修改本地计算机的“测试”网卡地址为“192.168.100.101”，并启动浏览器、用admin用户登录到防火墙。

2. 进入网桥设置主界面选择“首页”|“系统”|“网桥设置”命令，如图1所示：图1 网桥设置界面3．启用网桥单击图1中“网桥设备”中的“bridge0”右边的“修改”按钮，进入如图2所示的界面，选中“修改网桥设置”选项卡，随后选中“启用”复选框，以启用网桥。

图2 启用网桥设置4．向网桥中添加接口选中“网桥bridege0接口设置”选项卡，如图3所示。

图3启用网桥设置单击“新增”按钮，将if0和if1接口加入bridge0，完成后的界面如图4所示。

图4 向bridge0中加入接口而后选“修改网桥设置”选项卡，回到图25所示界面，单击“确定”按钮，回到主界面，如图5所示，为使设置生效，依次单击“应用”和“保存”按钮。

access-group goout out interface outside --把acl规则应用到outside的出口端上
开启telnet
telnet 192.168.11.0 255.255.255.0 inside
添加用户
username cisco password cisco123456
pixfirewall(config)# ip address 192.168.11.1 255.255.255.0 --设置一个以后配置防火墙的IP
access-list goout permit tcp any any eq 7411 --允许打开的端口7411
pixfirewall> en
Password:
pixfirewall# con t
pixfirewall(config)# interface ethernet1 --进入端口模式
pixfirewall(config-if)# ip address 192.1.11 255.255.255.0 --配置e1口的IP
Sending 5, 100-byte 0x7970 ICMP Echoes to 10.32.2.78, timeout is 4 seconds:
!!!!!
Success rate is 100 percent (5/5)
monitor> file pix701.bin --声明你下载的那个bin文件的全称
所以第一步是升级IOS
准备工作:
找一台和防火墙在一个交换机机上的计算机安装ciscotftp软件.
去上面就有.很简单汉化版.
然后去cisco网站上下载一个7.0的bin文件(我下载的是pix701.bin)放到tftp服务器的根目录下

终端接入层
智能终端 笔记本
云终端aDesk
虚拟桌面 接入平台
管理员
虚拟桌面接入管理 VDC
虚拟桌面 基础架构
V M
业务系统
V M
V M
V M
V M
SANGFOR VMS
教育业务平台
深信服桌面云一体机VDS
虚拟机管理软件VMS
政务内网数据中心 办公 大楼 VMS
分支 机构
VDC
协同政务平台、支撑协同办公 系统、公文流转系统、网上审 批、决策支持系统等
数据
数据
存储资源池
存储资源池
副本1
副本2
VM
VM
VM
VM
VM
深信服aDesk桌面云 一体机服务器集群
新增一体机 加入集群
VMS
虚拟桌面控制器 VDC（集群部署）
LAN/WAN
交换机
瘦客户机 aDesk
普通PC
智能终端
笔记本
服务器
存储虚拟化
服务器虚拟化
桌面虚拟化 云终端aDesk 普通PC
LAN/WAN
aDesk方案拓扑
安全产品部
拓扑元素
VDC
aDesk
桌面云一体机
存储虚拟化
服务器虚拟化
桌面虚拟化
SANGFOR桌面云虚拟化平台
Agent
终端服务器 管理员：接入集群主服务器进行管理
智能终端
存储网络
笔记本
LAN
交换机 磁盘阵列
VM V M
虚拟桌面控制器VDC
VM VM V M
普通PC
虚拟化基础架构
企业B
外维中心
C/S应用系统
瘦客户机 aDesk

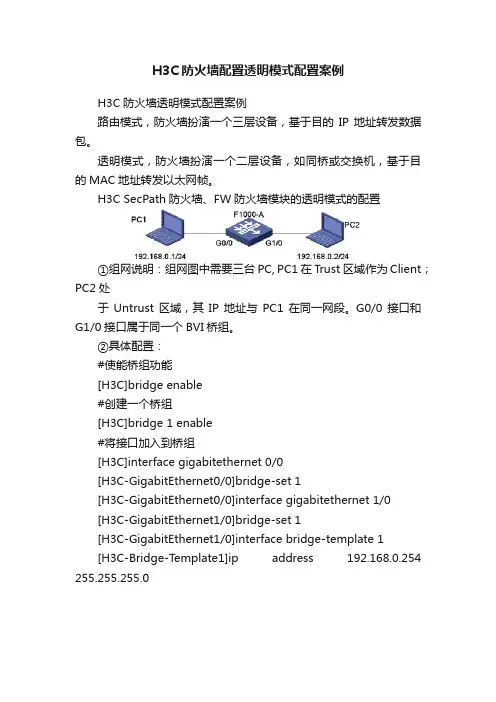

H3C防火墙配置透明模式配置案例
