生物医学信号处理(医学)PPT课件

生物医学信号处理的新技术第一章：简介随着现代医学技术的发展，生物医学信号处理已经成为医学领域中非常重要的一环。

生物医学信号处理是指将从生物体中获得的各种信号（例如心电图、脑电图、血压等）进行数字化处理，以便于医生们更加直观地了解患者的病情并制定出更为合理的治疗方案。

随着计算机技术与数据处理技术的不断进步，生物医学信号处理的新技术也日趋成熟。

本文将介绍一些目前最新的生物医学信号处理技术。

第二章：基于人工智能的生物医学信号处理技术随着人工智能的发展，越来越多的生物医学信号处理技术开始基于机器学习算法进行。

人工智能可以通过对大量医学数据的分析，判断病情并提供治疗建议。

例如，在医疗诊断领域，许多公司已经开始研发基于人工智能的自动诊断系统。

这些系统可以通过对医学数据的深入分析，比传统医生更快地进行诊断并制定合理的治疗方案，从而加快患者的治疗进程。

第三章：基于深度学习的生物医学信号处理技术深度学习是人工智能领域中的一个重要分支，它可以通过对大量医学数据的分析，进行模型训练从而实现诊断和预测。

例如在心电图信号处理中，深度学习技术可以对心电图信号人工神经网络进行训练，实现快速自动诊断。

通过对信号进行深度学习，医生们可以在更短的时间内取得更准确的结果。

第四章：基于玻色-爱因斯坦调制的生物医学信号处理技术玻色-爱因斯坦调制是一种新型的量子调制技术，可以实现在低信杂比情况下高效的信号传输。

在生物医学信号处理中，玻色-爱因斯坦调制技术可以用于医学图像的传输和处理。

通过使用这种技术，医生们可以更准确地明确患者的病情，并在更短的时间内制定出更为合理的治疗方案。

第五章：基于深度学习和生物安全的生物医学信号处理技术生物安全是一个重要的问题，对于医学领域尤其重要。

基于深度学习技术，可以有效地进行生物安全监测，提高医疗安全性。

例如，基于深度学习技术开发出了一种能够识别医院传染病风险的系统。

这种系统可以通过分析医疗数据，及时识别出患者与患者之间的关系，有效地降低医院交叉感染的风险。

《生物医学信号处理》课程教学大纲一、课程基本信息课程编号：0904053课程中文名称：生物医学信号处理课程英文名称：Biomedical Signal Processing课程性质：专业主干课程考核方式：考试开课专业：生物医学工程开课学期：7总学时：32 （其中理论20学时，上机12学时）总学分： 2二、课程目的本课程是生物医学工程专业的专业主干课程。

通过讲述生物医学信号数字处理的基础知识、处理方法及其具体应用等内容，使学生了解生物医学信号处理的理论，掌握信号转换、数字滤波器的设计、时域和频域的分析等技术和方法，具有解决生物医学信号检测中具体问题的能力。

三、教学基本要求（含素质教育与创新能力培养的要求）1、了解生物医学信号的特点、生物医学信号处理的特殊要求。

2、掌握生物医学数字信号时域处理、频域处理的基本原理和方法。

3、掌握ECG信号处理的基本方法，具有编写程序进行信号分析的基本能力。

四、教学内容与学时分配第一章计算机在医学中的应用（0.5学时）医学数据的特点；一些典型生物医学信号的介绍；数字滤波器的软件设计第二章心电图（0.5学时）基本的心电图；ECG导联系统；ECG信号特点第三章信号转换（1学时）采样技术基础；简单信号转换系统；生物医学信号的转换要求；信号转换电路第四章数字滤波器基础（2学时）Z变换；数字滤波器的组成、类型；差分方程的传递函数；Z平面极零分布图第五章有限冲激响应滤波器（1学时）FIR滤波器的特性；平滑滤波器；陷波滤波器；窗的设计；频率采样；最小设计第六章无限冲击响应滤波器（1学时）IIR滤波器的通用表达式；简单单极点实例；积分器；双极点滤波器的设计方法第七章整数型滤波器（4学时）基本设计概念；低通整数型滤波器；高通整数型滤波器；带通和带阻整数型滤波器；滤波器级联效应；其他快速设计方法；设计举例和设计工具第八章自适应滤波器（3学时）基本的噪声消除模型；消除60Hz干扰的模型；自适应滤波器的其他应用第九章信号平均（1学时）信号平均的基础；典型的平均器；信号平均的局限性；信号拟合及其应用第十章数据压缩技术（0学时）第十一章其他时域及频域分析方法（1学时）傅立叶变换；相关；卷积；功率谱第十二章ECG的QRS复波的检测（3学时）ECG的功率谱；带通滤波法；差分法；模板匹配法；QRS复波检测算法第十三章ECG分析系统（1学时）ECG分析；ST段分析；便携式心律失常监护仪第十四章VLSI在数字信号处理中的应用（1学时）VLSI在医学中的应用；用于生物医学信号的传感器；VLSI开发工具；设计方案的选择五、教学方法及手段（含现代化教学手段及研究性教学方法）理论教学（课堂讲授）六、实验（或）上机内容实验一：ECG模拟滤波器（2学时）必做实验二：MIT ECG数据获取（2学时）必做实验三：整数型滤波器设计（2学时）必做实验四：ECG 的频域分析（2学时）必做实验五：信号转换（2学时）选做实验六：数字滤波器设计（2学时）选做实验七：50Hz自适应滤波器（2学时）选做实验八：ECG 信号平均（2学时）选做实验九：QRS复波检测（2学时）选做七、先修课程先修课程：数字信号处理。

生物医学信息学PPT课件•生物医学信息学概述•生物信息学基础知识•医学图像处理技术•生物信号处理与分析目录•生物医学数据挖掘与应用•生物医学信息学伦理与法规01生物医学信息学概述定义与发展历程定义生物医学信息学是生物医学与计算机科学、信息科学等学科的交叉领域，旨在研究生物医学信息的获取、处理、存储、分析和应用等方面的理论和技术。

发展历程生物医学信息学经历了从早期的医学图像处理、生物信号处理到现代的生物信息学、临床信息学等阶段，随着大数据、人工智能等技术的发展，生物医学信息学的研究和应用领域不断拓展。

研究内容及方法研究内容生物医学信息学的研究内容包括生物医学数据的采集、处理、分析和挖掘，生物医学知识的表示、推理和应用，以及生物医学信息系统的设计、开发和应用等。

研究方法生物医学信息学采用多种研究方法，包括数学建模、统计分析、机器学习、自然语言处理等，以实现对生物医学数据的深入挖掘和有效利用。

应用领域及前景展望应用领域生物医学信息学在医疗、科研、教学等领域具有广泛的应用，如医学影像诊断、基因测序数据分析、临床决策支持、生物医学知识库构建等。

前景展望随着生物医学数据的不断积累和技术的不断进步，生物医学信息学将在精准医疗、智能诊疗、健康管理等方面发挥越来越重要的作用，为人类的健康和医疗保健事业做出更大的贡献。

02生物信息学基础知识基因组学与蛋白质组学基因组学01研究生物体基因组的组成、结构、功能及演变的科学领域，涉及基因测序、基因注释、比较基因组学等方面。

蛋白质组学02研究生物体内所有蛋白质的表达、功能、相互作用及调控的科学领域，与基因组学相辅相成，共同揭示生物体的生命活动规律。

基因组学与蛋白质组学的关系03基因组学提供生物体的遗传信息，蛋白质组学则研究这些遗传信息的表达产物，二者相互关联，共同揭示生物体的生理和病理过程。

基因表达调控与表观遗传学基因表达调控生物体内通过一系列机制调节基因的表达水平，包括转录调控、转录后调控、翻译调控等多个层面，以确保生物体在不同环境和发育阶段下能够正常生长发育。

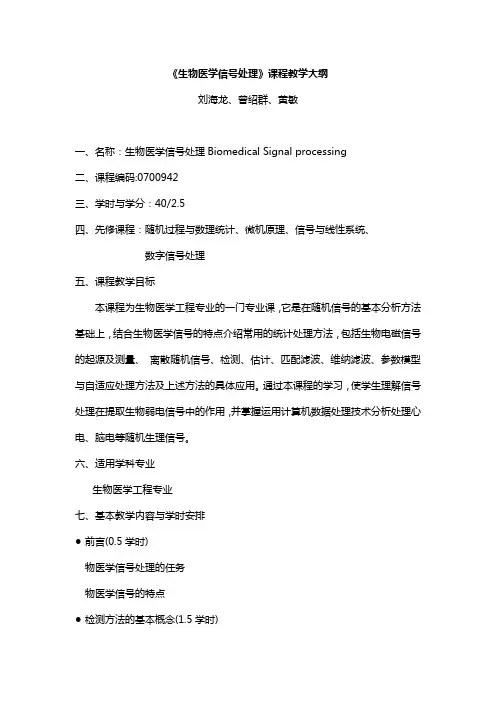

《生物医学信号处理》课程教学大纲刘海龙、曾绍群、黄敏一、名称：生物医学信号处理Biomedical Signal processing二、课程编码:0700942三、学时与学分：40/2.5四、先修课程：随机过程与数理统计、微机原理、信号与线性系统、数字信号处理五、课程教学目标本课程为生物医学工程专业的一门专业课，它是在随机信号的基本分析方法基础上，结合生物医学信号的特点介绍常用的统计处理方法，包括生物电磁信号的起源及测量、离散随机信号、检测、估计、匹配滤波、维纳滤波、参数模型与自适应处理方法及上述方法的具体应用。

通过本课程的学习，使学生理解信号处理在提取生物弱电信号中的作用，并掌握运用计算机数据处理技术分析处理心电、脑电等随机生理信号。

六、适用学科专业生物医学工程专业七、基本教学内容与学时安排●前言(0.5学时)物医学信号处理的任务物医学信号的特点●检测方法的基本概念(1.5学时)各种检测准则（检测判椐）极大后验概率准则最小失误率准则贝叶斯准则●纽曼—皮尔逊准则(2学时)纽曼—皮尔逊准则多次观察观察是离散型随机变量时的情况观察是连续型随机变量时的情况多元检测●参数估计的基本原理(2学时)贝叶斯估计极大似然估计矢量引申应用举例估计的进一步举例估计量的性质非随机参数的克拉美-劳下限和极大似然估计随机参数的克拉美-劳不等式及极大后验概率估计均方估计的无偏性质●线性估计(2学时)线性估计概述线性均方估计●递归的线性最小均方误差估计(2学时)递归线性估计的初步概念递归线性估计算法的推导最小二乘估计●功率谱估计的现代方法(2学时)谱估计的参数模型方法AR 模型的Yule-Walker 方程Levinson-Durbin 算法● AR 模型的稳定性及其阶的确定(2学时)AR 谱估计的性质AR 谱估计隐含着自相关函数的外推AR 谱估计与线性预测谱估计等效AR 谱估计与最大熵谱估计等效）AR 谱估计等效于最佳白化处理AR 谱估计的界 ……●格形滤波器(2学时)AR 模型参数提取方法Yule-Walker 法协方差法Burg 法● AR 谱估计的异常现象及其补救措施(2学时)虚假谱峰谱线分裂噪声对AR 谱估计影响MA 和ARMA 模型谱估计●白噪声背景下的匹配滤波器(2学时)概论离散时间形式下的匹配滤波器相关检测——似然比检验的扩展●非白噪声下的匹配滤波器(2学时)预白化滤波器)(1z H 的设计匹配滤波器)(2z H 的设计应用实例相干平均法提取诱发响应基本原理噪声相关的情况响应波形随机性的影响潜伏期随机性的影响减少累加次数●波形线性均方估计的正交原理(2学时)维纳——霍夫（Wiener-Horf ）积分方程非因果的维纳滤波器因果的维纳滤波器●预测问题(2学时)信号预测后验维纳滤波和互补维纳滤波应用实例●自适应处理横向结构的随机梯度法(2学时)随机梯度法应用实例自适应噪声抵消自适应谱线增强自适应系统辨识●格形结构(2学时)随机梯度法的引申格形结构的随机梯度法●递归最小二乘法(2学时)递归最小二乖法的含义传统算法的推导进一步讨论●自发脑电信号处理(2学时)脑电图瞬态的提取准平稳分段特征提取-传统方法时域波形的直接分析从频域上提取脑电特征●特征提取——现代方法 (2学时)参数模型递归估计●听觉诱发响应信号的提取与处理(2学时)BAEP信号的提取客观的听力阈值检测●视觉诱发电位信号的处理(2学时)从噪声中提驭VEP信号的几种方法VEP信号的分解八、教材及参考书：教材：生物医学信号处理,刘海龙编,化学工业出版社,2005年参考书：1．生物医学随机信号处理，沈凤麟、陈和晏编，中国科学技术大学出版社，1999年2．生理系统分析白噪声法，P.Z. 马黑雷斯，V.Z. 马黑雷斯著，钟延炯等译，科学出版社，1990年3．现代生物医学工程，朱翠玲等编，中国科学技术出版社， 1992年九、考核方式笔试。

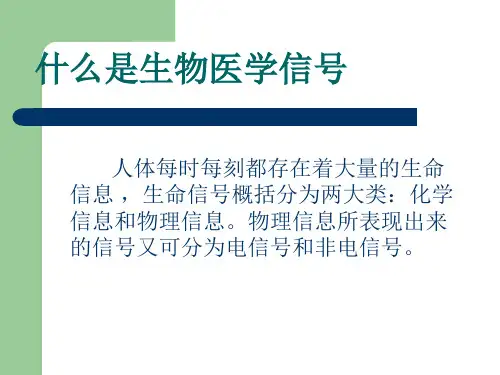

1.生物医学简述1.1生物医学信号概述生物医学信号是人体生命信息的体现，是了解探索生命现象的一个途径。

因此，深入进行生物医学信号检测与处理理论与方法的研究对于认识生命运动的规律、探索疾病预防与治疗的新方法以及发展医疗仪器这一高新技术产业都具有极其重要的意义。

国内外对于生物医学信号检测处理理论与方法的研究都给予极大的重视。

人体给出的信号非常丰富，每一种信号都携带着对应的一个或几个器官的生理病理信息。

由于人体结构的复杂性，因此可以从人体的不同的“层次”得到各类信号，如器官的层次、系统的层次以及细胞的层次,这些信号大致分为电生理信号、非电生理信号、人体生理信号、生化信号、生物信息以及医学图像[1]。

1.2生物医学信号的特点生物医学信号属于强噪声背景下的低频微弱信号，它是由复杂的生命体发出的不稳定的自然信号，从信号本身特征、检测方式到处理技术，都不同于一般的信号。

⑴信号弱，如心电信号在mV级，脑电信号在µV级，而诱发电位信号的幅度更小。

⑵噪声强，人体是电的导体，易感应出工频噪声；其次是信号记录时受试者移动所产生的肌电噪声，由此引起电极移动所产生的信号基线漂移。

另外，凡是记录中所含有的不需要成分都是噪声，如记录胎儿心电时混入的母亲的心电。

⑶随机性强且一般是非平稳信号，由于生物医学信号要受到生理和心理的影响，因此属于随机信号。

⑷非线性，非线性信号源于非线性系统的输出，人体体表采集到的电生理信号都是细胞膜电位通过人体系统后在体表叠加的结果，因此这些信号严格地说都是非线性信号，但目前都是把他们当作线性信号来处理[2]。

2.生物医学信号的检测生物医学信号检测是对生物体中包含地生命现象、状态、性质和成分等信息进行检测和量化地技术，涉及到人机接口技术、低噪声和抗干扰技术、信号拾取、分析与处理技术等工程领域。

绝大部分生物医学信号都是信噪比很低地微弱信号，且一般都是伴随着噪声和干扰地信号,对于此类信号必须采用抑制噪声地处理技术。

生物医学工程中的电生理信号处理与分析第一章介绍生物医学工程领域中，电生理信号处理与分析是一项关键技术。

电生理信号包括脑电图(EEG)、心电图(ECG)、肌电图(EMG)等，这些信号记录了生物体在不同情况下的电活动，对于了解和诊断生物体的生理状态具有重要意义。

电生理信号处理与分析的目标是提取和分析电信号中的有用信息，以便进一步的研究和应用。

第二章电生理信号处理的方法1.预处理在预处理阶段，我们需要对原始电生理信号进行噪声抑制、滤波和放大处理。

噪声抑制是为了减少来自环境干扰的影响，滤波是为了去除高频与低频的干扰信号，放大是为了增强信号的弱度。

2.特征提取特征是电生理信号中的有用信息，通过特征提取可以将复杂的信号转化为可处理的数据形式。

常用的特征提取方法包括时域特征、频域特征和小波分析等。

时域特征包括振幅、能量和斜率等指标，频域特征包括功率谱和频率等。

3.分类与识别分类与识别是电生理信号处理的重要任务，其目标是将不同类型的电信号进行分类和识别。

常用的分类方法包括支持向量机(SVM)、人工神经网络(ANN)和卷积神经网络(CNN)等。

这些方法可以根据特征向量将电信号分为不同的类别，实现电生理信号的自动分类与识别。

第三章电生理信号分析的应用1.脑机接口脑机接口是将脑电信号与外部设备连接起来实现人机交互的技术。

通过分析脑电信号，并将其转化为控制信号，可以实现残疾人的康复训练和生活辅助。

脑电信号的分析包括脑电模式识别和脑电特征提取等。

2.心律失常识别心电图是心脏电活动的记录，通过分析心电图可以判断心脏的健康状况以及识别心律失常。

心电图的分析包括测量心电图的波形特征、心率变异性的分析等。

3.肌肉控制与康复肌电图记录了肌肉电活动的变化，通过分析肌电图可以了解肌肉的收缩情况和力量变化。

肌电图的分析可以用于肌肉控制和康复训练，如矫正姿势、评估康复进展等。

第四章电生理信号处理与分析的挑战与展望1.噪声与干扰电生理信号通常伴随着许多噪声和干扰信号，如电磁干扰、肌电交叉干扰等。

生物医学信号的分析与处理在现代医学领域中，生物医学信号的分析与处理是一项至关重要的工作。

这些信号可以来自于诸如心脏、脑部、肌肉和神经系统等各种生物学系统，它们提供了许多关键信息，帮助医生进行正确的诊断和治疗。

因此，生物医学信号的分析与处理已成为医学领域内的一个重要分支。

1. 信号的采集和处理生物医学信号的采集是一项基本任务。

在大多数情况下，这些信号是通过传感器来收集的。

传感器可以是电极、微型机械设备或其他各种形式的传感器。

当信号收集后，它们会被数字化并存储在计算机中。

然后，这些数字信号可以被处理，以便从中提取出目标数据。

在生物医学信号处理的过程中，提取信号特征是一个基本的工作。

信号特征可以是形态特征、时间或频率特征等等。

特征提取的目的是为了将复杂的信号数据简化，并提取包含的信息以供进一步分析。

2. 生物医学信号的分类生物医学信号可以分为多个不同的类型。

其中最常见的有心电图、脑电图、肌电图和电生理监测等。

不同的信号类型有其独特的特征和处理方法。

例如，心电图通常被用于诊断心脏病，而脑电图则常用于诊断脑部疾病。

因此，在生物医学信号处理中，分类是一个至关重要的任务。

分类可以通过各种不同的手段来实现。

其中一些最常见的方法是基于模型的方法、机器学习方法和深度学习方法。

模型基于现有的物理学知识和经验，用于描述生物医学信号的特征。

机器学习和深度学习方法可以从数据中自动学习特征并分类。

3. 生物医学信号的应用生物医学信号的应用非常广泛。

利用生物医学信号，医生可以进行各种不同的诊断，例如诊断心脏病、脑部疾病、肌肉疾病以及神经系统疾病等等。

此外，生物医学信号还可以用于研究基础科学问题。

例如，在神经系统中，生物医学信号可以用于研究神经信号传递的机制以及不同神经元之间的信号传递。

4. 生物医学信号处理的挑战和应对生物医学信号处理面临着多个挑战。

其中最大的挑战之一是信号的噪声和干扰。

生物医学信号通常受到各种干扰因素的影响，例如电磁干扰、运动伪像、肌肉伪像等。
