多联机产品的安装、调试、维修

多联机调试施工方案简介多联机调试是指在一个房间内同时安装并调试多个空调室内单元。

准确的调试对于确保每个单元的正常运行至关重要，以便提供舒适的室内气候控制。

本文档将介绍一种多联机调试的施工方案，包括所需材料、调试步骤和注意事项。

所需材料在进行多联机调试前，需要准备以下材料和工具：•多联机空调系统•室内机和室外机的安装位置布局图•室内机和室外机的连接线（电缆）•调试仪表套件（包括压力表、温度计等）•手动工具（如扳手、螺丝刀）•绝缘胶带和电线束带•漏氟检漏剂和修补材料调试步骤步骤一：准备工作1.根据室内机和室外机的安装位置布局图，确定每个室内机与室外机之间的连接线路，并检查线路是否符合设计要求。

2.确保所需材料和工具齐全，并进行必要的清洁工作，以确保工作环境整洁。

步骤二：安装室内机和室外机1.根据安装位置布局图，安装室内机和室外机。

确保室内机和室外机之间的距离符合设计要求，并确保安装稳固。

2.使用绝缘胶带和电线束带固定连接线，以保证线路的安全性和整洁性。

3.连接室内机和室外机的电缆，确保连接正确牢固。

步骤三：漏氟检漏和修复1.使用漏氟检漏剂，在室内机和室外机的连接口周围喷洒，检查是否有气体泄漏。

如发现泄漏，使用修补材料修复并再次检查直到无泄漏。

2.检查所有连接线路和接头，确保完全密封和无泄漏。

步骤四：空气调试1.打开所有室内机和室外机的电源开关，并确保电路正常工作。

2.使用调试仪表套件，检查每个室内机和室外机的温度、压力和风速等参数。

如果发现异常，请检查是否有异常音、震动或其他问题，并及时修复。

步骤五：其他调试1.检查每个室内机和室外机的制冷和制热功能是否正常工作。

如有异常，请检查和调整参数设置。

2.检查空调系统的整体工作状态，并进行必要的参数调整和优化。

注意事项1.进行多联机调试前，请确保已经获得相关的空调调试许可，以避免违反相关法规和规定。

2.在调试过程中，务必注意安全。

禁止在未经许可的情况下进行高压电路的操作。

GMV多联空调机组安装与维修1目录第一部分：安装第二部分：安装的案例分析第三部分：维修保养2第一部分安装1安装注意事项☆　时，同时运使用行的室内机总容量不得大于室外机容量。

否则，会导致各室内机制冷（制热）量不足。

☆　各室内机的供电方式必须为统一供电，室内机不能有单独的电源开关，所有室内机只能由一个总电源开关控制，用户要清洗室内空调机组之前必须先切断所有室内机的总电源。

　☆　为了使空调机组启动顺利，应在开始运行前8小时就把空调机组的总电源开关预先打在“开”状态。

[压缩机底部电加热带上电工作，加热润滑油，保证压缩机曲轴工作的时候有足够的润滑。

]☆每台室内机接收停机信号后，该室内机的风机将继续工作20～70秒以利用换热器的余冷或余热，也为下一次使用做准备工作，这是正常现象。

☆在安装时通讯线和电源线不能交织在一起，必须分开走线，其最小间距应大于15厘米，否则可能导致机组通讯不正常。

☆启动电容给室外机电器组件提供高压电，在维修机组之前，一定要排除启动电容中的高压电，一个充满高压电的变容可能会导致电击事件发生。

32工程安装准备本节重点介绍连接管路的设计、分歧管的选择、追加制冷剂计算三个问题42.1连接管允许长度和落差第一分歧的最远配管相当长度L ≤50m室内机之间的落差h ≤15m 室内机和室外机之间的落差H ≤50m 相当长度是按分歧头0.5m 一个，分歧集管1.0m 一个设计。

f室内机g h i第一分歧部室外机ed c b a最远配管相当长度L ≤125m 室内机分歧集管制冷剂管允许长度/高度差　允许值　配管部分　配管总长（单程实际长）250m L 1+L 2+L 3+L 4+L 5+L 6+L 7+a+b+…+i+j实际长度　100m单程最远配管长（m ）　等效长度　125mL 1+L 3+L 4+L 5+L 6+j第一分歧管到最远配管　等效长度L （m ）　50m L 3+L 4+L 5+L 6+ j室外机在上　50m ——　室内机－室外机落差　室外机在下　40m ——　室内机-室内机落差　15m——　5请绘制工程图纸的工程师在确定室外机和室内机的安装位置时注意连接管允许的长度和高度差。

商用多联机5S，ES安装及调试方案1，工程安装流程图内机吊装→冷媒铜管安装→充氮保压气密性试验→冷凝水管安装→电气施工→外机安装→抽真空→填充冷媒→风口安装→调试运行2，室内机安装a.根据图纸，明确室内机位置，核对室内机型号，尺寸，确定定位点足够牢靠。

b.放线打孔，制作安装室内机吊杆（Φ10mm）,吊杆长度根据吊顶高度以及室内机尺寸来确定。

吊杆采用丝杆，以便调节室内机高度及水平。

c.打开包装，检查室内机外表无损后，可进行吊装，依据设计标高，用水平仪校正水平度，采用上下对夹定位法紧固固定螺栓。

注意事项：维修口尺寸应在400*400mm以上；室内机有足够的送回风空间。

3，冷媒铜管安装及保温3.1冷媒管安装1）每根铜管贴上标签，以便区别各铜管所属系统，防止接错；2）铜管焊接焊接采用专用磷铜银焊条进行钎焊，焊接过程中持续充氮，排尽铜管内的空气，从而避免焊接铜管内壁结碳，运转时进入压缩机导致故障。

（调节氮气的压力为0.2MPa）焊接完成后应该用高压氮气进行管内吹洗，彻底清除管内残余碳渣。

3）冷媒管与室内机连接300~500mm处应固定。

4）分歧管安装相邻的两个分歧管之间的直管长度不小于500mm；分歧管主管端口前的直管段不小于500mm；分歧支管到室内机部分直管段不小于500mm；分歧管安装必须有以下三个固定点：主进管段背分歧侧距离焊接点100mm 处；主分支管背分歧侧距离焊接点200mm处；分支管背分歧侧距离焊接点250mm处.3.2冷媒管保温◆为避免在连接管上冷凝结露和漏水，连接管气管和液管必须用保温材料和胶带包扎与空气隔绝。

◆保温材料应采用能耐管路温度的材料：对于热泵机型，液管侧要求耐温不低于70℃，气管侧要求耐温不低于120℃。

对于单冷机型，液管侧要求耐温不低于70℃，气管侧要求同液管侧相同。

例：耐热聚乙烯泡沫（耐120℃以上）；发泡聚乙烯（耐100℃以上）。

室内外机接头处用接头保温材料包好，与室内外机壁面无间隙，如下图。

多联机调试方案范文在现代家庭和办公环境中，越来越多的人选择安装多联机空调系统。

多联机系统可以通过一个外部机组和多个室内机组来同时给多个房间供暖或制冷。

然而，在安装和使用多联机系统之前，必须进行一些调试工作，以确保系统可以正常运行。

以下是针对多联机系统的调试方案。

1.确定每个房间的散热负荷：在调试多联机系统之前，需要确定每个房间的散热负荷。

这可以通过测量房间的面积、窗户的大小、墙壁的材料等来完成。

了解每个房间的散热负荷将有助于确定每个室内机组的功率需求，并确保系统可以有效地为所有房间供暖或制冷。

2.安装正确的大小和类型的室内机组：根据每个房间的散热负荷确定正确的大小和类型的室内机组。

不同的室内机组具有不同的散热能力和功能。

确保安装的室内机组与每个房间的需求相匹配，并且可以提供所需的制冷或供暖效果。

3.安装正确的大小和类型的外部机组：选择正确的大小和类型的外部机组也非常重要。

外部机组的功率和散热能力应与所有室内机组的需求相匹配。

过大或过小的外部机组都会影响系统的性能和能效。

4.连接管道系统：连接正确的大小和类型的管道系统是多联机系统调试的关键步骤之一、确保连接的管道系统符合制造商的规范，并采取适当的绝缘措施以减少能量损耗和漏气。

5.检查冷媒流量和压力：调试过程中，应检查冷媒的流量和压力。

冷媒的流量和压力直接影响系统的制冷或供暖效果。

确保冷媒的流量和压力在制造商指定的范围内，以确保系统的正常运行。

6.进行系统测试：在完成以上步骤后，需要进行系统测试以确保多联机系统可以正常运行。

测试包括启动系统，检查室内机组和外部机组之间的通信，确保每个室内机组可以独立地调节温度，并检查系统的能效。

7.调整系统设置：根据实际需求，进行系统设置的调整。

可以调整室内机组的运行时间和温度设定值，以满足不同房间的需求。

此外，还可以调整系统的工作模式，例如自动模式、制冷模式或供暖模式。

8.提供用户培训：最后，向用户提供系统的使用培训。

多联机空调调试方案1. 概述多联机空调是指一个室外机连接多个室内机的空调系统。

它能够同时为多个房间提供独立的温度控制，给用户带来舒适的环境。

然而，要确保多联机空调系统能够正常工作，需要进行调试。

本文档将介绍多联机空调调试的方案。

2. 调试准备在进行多联机空调调试之前，需要做一些准备工作。

以下是一些常见的准备工作：•确保室外机和室内机的安装位置正确，并且连接线路没有松动或损坏。

•检查室内机的电源线是否接地良好，确保电源稳定。

•确保室外机的电源线接地良好，并检查电源是否正常。

•准备必要的调试工具，例如测试笔、温度计、压力计等。

3. 调试步骤3.1 检查电气连接首先，需要检查多联机空调系统的电气连接是否正确。

按照以下步骤进行检查：1.确保室外机的电源线与电源插座连接良好。

2.检查室外机与室内机之间的连接线路。

3.检查室内机的电源线与电源插座连接良好。

4.使用测试笔检查电源线是否通电。

5.检查室外机上的控制板和继电器是否正常工作。

3.2 检查管道连接接下来，需要检查多联机空调系统的管道连接是否正确。

按照以下步骤进行检查：1.检查室内机与室外机之间的冷媒管道连接是否紧固。

2.检查冷媒管道是否存在漏气现象。

3.使用压力计检查制冷剂的压力是否正常。

4.检查冷媒管道是否存在磨损或损坏。

3.3 调试温度控制在多联机空调系统中，每个室内机都有独立的温度控制功能。

为了确保温度控制正常工作，需要进行以下调试：1.检查每个室内机的温度传感器是否正常工作。

2.设置每个室内机的目标温度，并检查室内机是否能够达到目标温度。

3.检查多联机控制器的温度调节功能是否正常。

3.4 调试风量控制除了温度控制外，多联机空调系统还具有独立的风量控制功能。

为了确保风量控制正常工作，需要进行以下调试：1.设置每个室内机的风量档位，并检查室内机是否能够调整风量。

2.检查多联机控制器的风量调节功能是否正常。

3.检查每个室内机的风机是否正常工作。

4. 调试注意事项在进行多联机空调调试时，需要注意以下事项：•按照厂家提供的调试手册进行操作。

多联机系统调试方案摘要：多联机系统是一种集中控制多个室内机的空调系统，具有高效节能、个性化控制和灵活运行等优点。

然而，多联机系统的调试过程较为复杂，需要考虑到各个室内机之间的协调运行以及系统整体的稳定性。

本文将针对多联机系统的调试过程提出一套方案，以帮助工程师们顺利完成调试工作。

一、前期准备工作在进行多联机系统调试前，必须对系统的组成部分有清晰的了解。

首先，了解系统的整体架构，包括室内机、室外机和控制器之间的连接方式。

其次，了解各个室内机的位置、布局和管道连接情况。

最后，检查安装是否完成，包括室内机和室外机的电源接线以及管道连接是否牢固。

二、系统初始化在进行调试前，需要进行系统初始化。

首先，连接所有的室内机和室外机，确保电源接线正确且稳定。

然后，根据系统的要求进行控制器的设置。

调试人员应按照系统的规定对控制器设置合适的参数，如温度范围、风速等。

最后，对系统进行开机测试，检查各个室内机的运行状态是否正常。

三、各个室内机的调试1. 静音调试对于多联机系统来说，静音是一个重要的考虑因素。

调试人员应该根据系统的要求对各个室内机进行静音调试。

具体步骤包括调节风速、检查室内机的摩擦噪声以及降低空调振动等。

2. 温度调试调试人员应该根据室内机的位置和需求合理设置温度。

首先，设置一个标准室内温度，并检查各个室内机的运行状态。

然后，根据实际需求调整各个室内机的温度，确保系统能够根据不同区域的需求进行合适的温度调节。

3. 风速调试调试人员应根据需求调整各个室内机的风速。

首先，设置一个标准风速，并检查各个室内机的风速状态。

然后，根据实际需求调整各个室内机的风速，确保系统能够提供合适的风速给不同区域。

四、系统整体调试1. 协调运行多联机系统中，各个室内机需要协调运行，以实现整体的空调效果。

调试人员应对系统进行整体调试，确保各个室内机之间的协调运行。

具体方法包括调整风速、温度设置以及协调室内机之间的制冷/制热工作。

2. 故障排查在进行系统整体调试过程中，可能会出现一些故障或问题。

多联机安装施工方案
一、概述
多联机作为家用空调系统的一种形式，能够实现一个室外机连接多个室内机的
供暖与制冷功能。

本文将介绍多联机安装的施工方案，包括准备工作、安装步骤和验收标准。

二、准备工作
1.确定安装位置：根据用户需求和室内空间布局，确定室内机和室外机
的合适位置。

2.确定管道路径：测量管道长度，确定管道穿墙位置，考虑管道的走向
和美观性。

3.准备工具材料：包括各种尺寸的螺丝刀、扳手、钳子，以及管线、绝
缘材料等。

三、安装步骤
1.安装室外机：先确定室外机的位置，用螺丝将其固定在合适位置上，
并连接电源线。

2.安装室内机：按照预先确定的位置，固定室内机，并连接室内机与室
外机的管道。

3.接通电源：将室内机和室外机的电源线接通，测试各项功能是否正常。

4.调试系统：调整空调系统的运行参数，确保制冷和供暖功能正常运作。

四、验收标准
1.供暖和制冷功能：确保系统能够正常切换制冷和供暖模式，并保持设
定温度稳定。

2.管道连接：检查各个管道连接处是否牢固，无漏水现象。

3.电气连接：检查所有电线连接是否牢固，无漏电现象。

4.面板操作：确认遥控器和面板操作正常，各种功能按键灵敏。

5.噪音水平：运行系统时，检查噪音水平是否在合理范围内。

五、总结
多联机的安装施工既需要专业技术，又需要细心认真，确保系统稳定运行。

有
效的施工方案能够提高系统的运行效率和使用寿命，为用户提供舒适的室内环境。

多联机空调安装工程施工方案及技术措施一、前言多联机空调是一种新型的中央空调系统，它具有节能环保、舒适节能、安全可靠等特点，被广泛应用于各种场合。

在实际应用过程中，正确的安装和调试对于多联机空调的工作效果和使用寿命具有至关重要的影响。

因此，本文将介绍多联机空调安装工程的施工方案和技术措施，以期为广大使用者提供参考和帮助。

二、施工前准备2.1 工具准备在施工前，要做好工具准备。

根据施工情况，准备相应的工具，如钳子、扳手、扩钳、螺丝刀等常规工具，以及压力表、温度计、漏气检测仪等专业工具。

2.2 材料准备材料准备是施工前的关键步骤。

要根据设计方案准确计算所需材料，包括空调主机、室内机、配管、电缆、绝缘材料、接头管等。

三、施工方案3.1 室外机安装1.室外机选址室外机的选址是施工的关键步骤。

要根据实际情况进行选址，考虑室外机的露天、距离、高度等因素。

在选择位置时，应尽可能选择环境良好的区域。

2.安装底座在选择好室外机的位置后，要根据土地坚实程度进行底座的施工。

底座的高度要与安装位置相适应。

3.固定室外机室外机通过膨胀螺栓或膨胀螺帽固定在底座上，确保其牢固可靠。

3.2 室内机安装1.安装天花板机安装天花板机要先选择好位置，再按照设计方案进行布管，保证布管的美观和合理。

根据设计方案连接电缆和配管。

2.安装挂壁机安装挂壁机时，先安装支架、钩子等，再通过布管、电缆连接室内机和室外机。

3.3 配管布置在进行配管布置时，要根据设计方案进行，布置过程中要保证管路的直线性，避免出现弯折，以免影响制冷效果。

3.4 电缆连接电缆连接是安装的重要步骤，必须保证连接的牢固可靠。

在连接前，先检查电缆的长度和电缆的搭配，再连接到电源和控制线。

四、安装后调试在安装过程中，要时刻注意质量，确保安装工作顺利完成。

在安装后要进行调试，以保证空调设备的正常工作。

4.1 室内机漏水问题如果室内机存在漏水问题，首先要检查是否安装不当、布管不到位等人为因素造成的漏水，如果是则进行修正，否则检查机内部出现的泄漏情况，进行维修或更换。

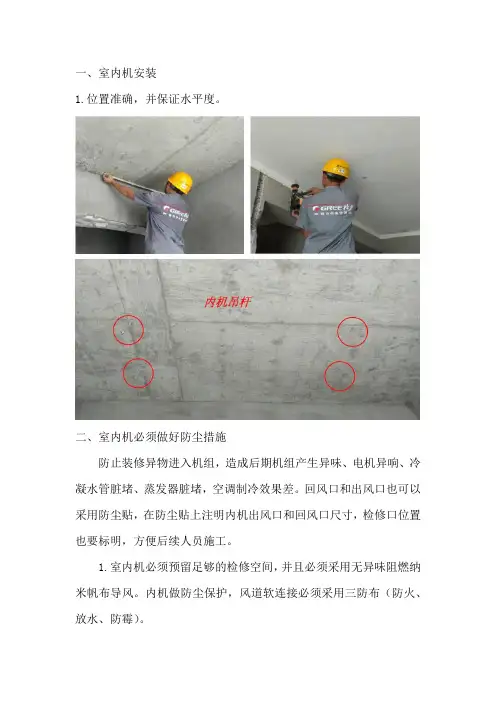

一、室内机安装1.位置准确，并保证水平度。

二、室内机必须做好防尘措施防止装修异物进入机组，造成后期机组产生异味、电机异响、冷凝水管脏堵、蒸发器脏堵，空调制冷效果差。

回风口和出风口也可以采用防尘贴，在防尘贴上注明内机出风口和回风口尺寸，检修口位置也要标明，方便后续人员施工。

1.室内机必须预留足够的检修空间，并且必须采用无异味阻燃纳米帆布导风。

内机做防尘保护，风道软连接必须采用三防布（防火、放水、防霉）。

工艺规范：所有的制冷剂管道安装时，要保证与机组电器盒的距离在 500mm 以上，以保证足够的维修空间。

这个位置是目前没有得到重视的地方，请安装人员注意！三、吊杆支架及保护套安装要1.管道吊杆支架安装前应红外激光或墨斗弹线定位，吊杆安装完成后应横竖成线。

2.冷媒管的吊杆间距应小于1.2m，做到间隔均匀，统一美观。

3.吊杆支架处须采用套管保护，避免震动造成保温棉破损。

四、冷媒管安装要求1.管路必须做到横平竖直，美观整洁，经销商自行订做广告标识进行粘贴。

2.管路保温须用保温胶水封严实，不得出现管路外露的现象。

3.管路穿过墙体孔洞时须用发泡剂封堵，若穿过不规则墙体时必须做套管保护，避免划破保温棉。

4.铜管焊接时必须充氮保护，通氮气压力0.05Mpa 左右。

五、分歧管安装要求分歧管的主要作用是将制冷剂合理分流。

安装时要注意以下几点：1、分歧管必须与设备配套，不得使用厂家规定以外的产品；2、分歧管安装前一定要核对型号，与铜管规格需匹配；3、在分歧管安装时应尽量靠近室内机，减小室内机支管路对冷媒分配的影响；4、分歧管有以下两种布置方式：水平安装时：要求三个端口在同一水平面上，夹角不应＞15°；竖直安装时：可以向上或向下，需保证三个端口在同一个立面上，但不允许倾斜；特别提醒：分歧管支管方向必须一致，不然会导致冷媒分配不均影响设备制冷制热效果。

分歧管的位置选择：①相邻两个分歧管之间的直管段长度大于等于500mm；②分歧管主管端口前的直管段大于等于500mm ；③分歧管支管到室内机部分直管段大于等于500mm。

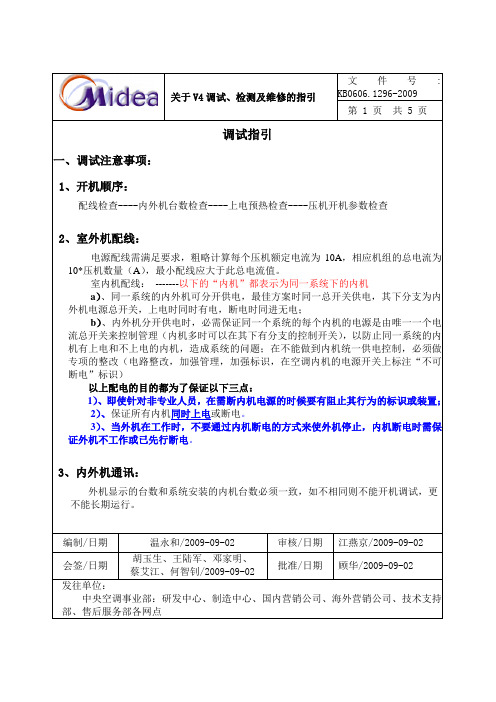

关于V4调试、检测及维修的指引文件号: KB0606.1296-2009第 1 页共 5 页调试指引一、调试注意事项：1、开机顺序：配线检查----内外机台数检查----上电预热检查----压机开机参数检查2、室外机配线：电源配线需满足要求，粗略计算每个压机额定电流为10A，相应机组的总电流为10*压机数量（A），最小配线应大于此总电流值。

室内机配线：-------以下的“内机”都表示为同一系统下的内机a）、同一系统的内外机可分开供电，最佳方案时同一总开关供电，其下分支为内外机电源总开关，上电时同时有电，断电时同进无电；b）、内外机分开供电时，必需保证同一个系统的每个内机的电源是由唯一一个电流总开关来控制管理（内机多时可以在其下有分支的控制开关），以防止同一系统的内机有上电和不上电的内机，造成系统的问题；在不能做到内机统一供电控制，必须做专项的整改（电路整改，加强管理，加强标识，在空调内机的电源开关上标注“不可断电”标识）以上配电的目的都为了保证以下三点：1）、即使针对非专业人员，在需断内机电源的时候要有阻止其行为的标识或装置；2）、保证所有内机同时上电或断电。

3）、当外机在工作时，不要通过内机断电的方式来使外机停止，内机断电时需保证外机不工作或已先行断电。

3、内外机通讯：外机显示的台数和系统安装的内机台数必须一致，如不相同则不能开机调试，更不能长期运行。

编制/日期温永和/2009-09-02 审核/日期江燕京/2009-09-02会签/日期胡玉生、王陆军、邓家明、蔡艾江、何智钊/2009-09-02批准/日期顾华/2009-09-02发往单位：中央空调事业部：研发中心、制造中心、国内营销公司、海外营销公司、技术支持部、售后服务部各网点关于V4调试、检测及维修的指引文件号:第 2 页共 5 页注意：同时外机会实时监控同一系统内机的台数，如外机连续2～3分钟内检测到的内机台数比记忆储存中最多的内机台数少时，外机报“H7”（内机台数减少故障）。

格力GMV多联机安装及维修手册格力GMV多联机安装及维修手册一、安装步骤1、确定安装位置：选择通风良好、环境湿度较低、阳光直射不到的地方，如室内墙角或门口。

确保安装面的稳固性和水平度。

2、组装机体：将室内、室外机体分别组装好，注意机体应垂直于地面，垂直度应保证在1‰以内。

3、连接电源线：根据随机附带的电气接线图接好电线，注意电线不要用力拉扯，也不要交叉。

4、连接水管：根据随机附带的管道连接图，接好冷媒管，并用保温材料包裹。

5、安装排水管：根据实际情况，安装排水管，注意排水管应低于室内机高度。

6、安装遥控器：根据说明书安装遥控器，并确保电池正确安装。

二、调试步骤1、通电前检查：检查电源接线是否正确，检查排水管是否畅通，检查所有手动阀门是否处于打开状态。

2、通电试验：接通电源，打开电源开关，观察室内机是否正常运行，是否有异常声音。

3、遥控器操作：根据说明书操作遥控器，检查各项功能是否正常。

4、自检功能：根据说明书操作自检功能，检查各项指标是否正常。

三、维修步骤1、故障判断：根据故障现象，判断故障部位和原因。

2、拆机检查：在拆机前，先关闭电源，拆下外壳，然后进行观察和检测。

3、更换部件：根据需要更换故障部件，注意选用正确型号的配件。

4、重新安装：将机体重新组装，并按照安装步骤重新安装。

5、调试：接通电源，进行调试，确保设备正常运行。

四、注意事项1、在安装、维修前，必须先切断电源。

2、定期清洗过滤网，保证设备正常运行。

3、在维修时，不要用力拉扯电线，以免损坏电线。

4、注意保持设备清洁、干燥，避免设备受潮。

5、在使用遥控器时，不要用力按压按键，以免损坏遥控器。

以上是格力GMV多联机安装及维修手册，希望能对大家有所帮助。

多联机安装工艺流程一、施工准备1.1 材料准备多联机安装那可不能马虎，材料得备齐喽。

首先是空调机组，这就好比人的心脏，得选质量好、性能稳定的。

铜管也不能含糊，这可是空调的血管，要根据实际安装需求，选择合适管径和壁厚的铜管。

保温材料也得讲究，就像给铜管穿上保暖衣，防止能量散失。

还有分歧管，这小零件作用可大了，要确保其规格与系统匹配。

各种安装所需的螺丝、螺母之类的小物件也不能少，所谓“巧妇难为无米之炊”，缺了啥都不行。

1.2 工具准备工具就像战士的武器。

扳手得有吧，不同规格的，用来拧紧那些螺丝螺母。

割管器也不能缺，要把铜管切割得整整齐齐的。

扩口器也是必备的，把铜管口扩得恰到好处，就像给铜管开个合适的嘴巴。

还有真空泵，这可是把系统里的空气抽干净的关键家伙，就像给空调系统做个大扫除。

二、室内机安装2.1 定位室内机的位置选择可是个技术活。

要考虑室内的布局，不能影响美观，还得保证制冷制热效果。

一般来说，要避免安装在阳光直射的地方，不然就像把空调放在火上烤，效率肯定低。

也不能安装在床头上方，万一漏水那可就“水淹七军”了，得找个合适的墙，保证水平安装，可别歪歪扭扭的，像个醉汉似的。

2.2 安装安装的时候，得把室内机稳稳当当固定在墙上。

螺丝要拧紧，不能松松垮垮的，不然室内机就像个调皮的孩子，随时可能掉下来。

还要注意与天花板和周围墙壁的距离，得留出足够的空间，方便日后维修和保养。

三、室外机安装3.1 选址室外机就像个吃苦耐劳的大汉，位置得选好。

要找个通风良好的地方，要是被憋在一个小角落里，就像人被捂住了口鼻，喘不过气来，散热肯定不好。

而且要避免安装在容易积水的地方，要是泡在水里，那可就“泥菩萨过江自身难保”了，很快就会出故障。

3.2 安装安装室外机的时候，要保证基础牢固。

可以用专门的支架，把支架安装得稳稳当当的，就像盖房子打地基一样。

室外机放在支架上，螺丝拧紧，还要检查一下水平度，可不能一边高一边低，那多难看呀。

多联机安装及操作流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。

文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!多联机安装及操作流程如下：1. 安装准备确定安装位置：选择通风良好、避免阳光直射、便于维护的位置。

第1篇一、前言多联机系统是一种高效、节能、环保的空调系统，广泛应用于商业、住宅、办公楼等场所。

为确保多联机系统正常运行，提高空调效果，减少故障发生，特制定本调试施工方案。

二、调试施工准备1. 人员准备调试施工人员应具备以下条件：（1）熟悉多联机系统的原理、结构、性能及操作方法；（2）掌握调试工具的使用；（3）具备一定的现场施工经验。

2. 工具准备（1）万用表、示波器、红外测温仪等测试工具；（2）多功能测试仪、通讯测试仪等调试工具；（3）扳手、螺丝刀、电工工具等现场施工工具。

3. 材料准备（1）空调室外机、室内机、连接管、接头等设备；（2）冷媒、冷凝水排水管、电源线等材料；（3）保温材料、密封胶等辅助材料。

4. 施工场地准备（1）确保施工场地平整、宽敞，便于施工人员操作；（2）施工场地周边无易燃、易爆物品；（3）施工场地内设置警示标志，确保施工安全。

三、调试施工步骤1. 系统检查（1）检查室外机、室内机、连接管、接头等设备是否完好；（2）检查电源线、通讯线等线路是否连接正确；（3）检查冷媒、冷凝水排水管等材料是否满足要求。

2. 系统安装（1）根据设计图纸，确定室外机、室内机的安装位置；（2）安装室外机、室内机，确保设备水平、牢固；（3）连接冷媒管、通讯线、电源线等线路。

3. 系统调试（1）开启室外机电源，观察室外机风扇、压缩机等设备运行情况；（2）开启室内机电源，观察室内机风扇、蒸发器等设备运行情况；（3）调整室内机温度设定，观察室内外机运行状态，确保系统稳定运行；（4）检查冷媒压力，确保压力在正常范围内；（5）检查通讯线路，确保室内外机通讯正常；（6）检查冷凝水排水管，确保排水畅通。

4. 系统测试（1）使用测试工具，对系统进行性能测试，包括制冷量、制热量、COP等指标；（2）检查系统运行噪音，确保在规定范围内；（3）检查系统节能性能，确保满足设计要求。

5. 系统验收（1）检查系统运行状态，确保各项指标符合设计要求；（2）检查设备安装质量，确保设备运行稳定、安全；（3）整理施工资料，包括施工图纸、设备清单、调试记录等。

GMV多联空调机组安装与维修目录第一部分：安装第二部分：安装的案例分析第三部分：维修保养第一部分安装1安装注意事项☆ 时，同时运使用行的室内机总容量不得大于室外机容量。

否则，会导致各室内机制冷（制热）量不足。

☆ 各室内机的供电方式必须为统一供电，室内机不能有单独的电源开关，所有室内机只能由一个总电源开关控制，用户要清洗室内空调机组之前必须先切断所有室内机的总电源。

☆ 为了使空调机组启动顺利，应在开始运行前8小时就把空调机组的总电源开关预先打在“开”状态。

[压缩机底部电加热带上电工作，加热润滑油，保证压缩机曲轴工作的时候有足够的润滑。

]☆每台室内机接收停机信号后，该室内机的风机将继续工作20～70秒以利用换热器的余冷或余热，也为下一次使用做准备工作，这是正常现象。

☆在安装时通讯线和电源线不能交织在一起，必须分开走线，其最小间距应大于15厘米，否则可能导致机组通讯不正常。

☆启动电容给室外机电器组件提供高压电，在维修机组之前，一定要排除启动电容中的高压电，一个充满高压电的变容可能会导致电击事件发生。

2工程安装准备本节重点介绍连接管路的设计、分歧管的选择、追加制冷剂计算三个问题制冷剂管允许长度/高度差允许值 配管部分配管总长（单程实际长）250m L1+L2+L3+L4+L5+L6+L7+a+b+…+i+j实际长度 100m 单程最远配管长（m） 等效长度 125mL1+L3+L4+L5+L6+j第一分歧管到最远配管 等效长度L（m） 50m L3+L4+L5+L6+ j室外机在上 50m —— 室内机-室外机落差室外机在下 40m —— 室内机-室内机落差 15m ——请绘制工程图纸的工程师在确定室外机和室内机的安装位置时注意连接管允许的长度和高度差。

特别注意格力多联机组的最大配置率为135%，即室内机的总容量为室外机容量的135%，最大配置率不允许超过135%。

（室内机全开几率较大时推荐配置率100%）。

三分空调，七分安装”并不是一个空话，中央空调设备本身实际上只是一个“半成品”，要使一套家用中央空调能够正常运行，设计、安装、施工的重要性不亚于空调设备的品质。

阶段篇：中央空调要经过3次安装中央空调要提前在装修准备阶段就规划好，事先确定好内机安装位置，而且需预排好所需使用的强电线，一般在水电工进场后即可安排厂家上门安装，某品牌中央空调的安装要经过三个阶段。

第一次安装【水电进场时联系安装】①吊装中央空调室内机，并对内机进行包裹，避免有灰尘杂质进入；②安装排管：冷媒管、冷凝水管、信号线。

第二次安装【第一次安装结束24小时之后】①吊装中央空调室外机；②充填冷媒，测试中央空调系统，测量风口尺寸和位置。

第三次安装【第二次安装结束后或次日】安装风口，最后设备运行测试。

材料篇：5种辅材不可疏忽大意1. 冷媒铜管中央空调的冷媒运行情况直接决定使用效果，所以冷媒铜管的好坏至关重要。

传统的R22冷媒（氟利昂）的管内压力一般为20公斤左右，而R410新冷媒，管内压力达到了36公斤。

因此使用新冷媒的中央空调需要选择更为优质的冷媒铜管。

2. 铜管保温冷媒运行情况直接决定使用效果，铜管保温不可忽视。

3. 冷凝水管冷凝水管隐藏在吊顶中，最后会封闭起来。

虽然其质量的好坏虽然不会营销空调使用效果，但是一旦其漏水，后果很严重的，必须通过拆除部分或全部吊顶乃至敲墙撬地板（砖）来进行维修。

4. 风口常见风口有两种材料：一种是ABS风口，另一种是铝合金风口。

ABS风口，采用ABS工程材料制作，不容易结露。

但该材料有一定的热胀冷缩系数，所以在使用过程有可能发出吱吱声，冬天气温低风口也可能产生轻微的拱起。

长时间使用后风口会变黄，并不容易清洗。

铝合金风口，优点在于不易变形，也不易变色。

但是由于铝合金的热传递速度非常快，所以在夏天使用过程中，容易结露。

严重的会有水滴产生。

两种风口各有其特点，大家可根据自己的需求来挑选。

5. 信号线信号线并不贵，在这里再次强调，专业人做专业事，空调必须要用带屏蔽层的信号线。
