高压差分探头VP5205AVP5065A 700Vpk /70MHz VP5200A 1500Vpk /70MHz VP5205A 1500Vpk/120MHz VP5205B 1500Vpk/200MHz VP5208A 2800Vpk/100MHz VP5210A 7000Vpk/70MHz VP5215A 7000Vpk/100MHz前 言首先，感谢您购买该产品，这份产品使用说明书，是关于该产品的功能、使用方法、操作注意事项等方面的介绍。
使用前，请仔细阅读说明书，正确使用。
阅读完后请好好保存。
说明书中，注释将用以下的符号进行区分。
为安全使用本机器，必须严格遵守以下安全注意事项。
如果不按照该说明书使用的话，有可能会损害机器的保护功能。
此外，违反注意事项进行操作产生的人身安全问题，本公司概不负责。
1、请小心注意触电危险，注意最高输入电压。
2、请勿在潮湿的环境下或者易爆的风险下使用。
3、被测电路接入探头之前，确保先关闭被测电路。
4、测量结束后，先关闭电路，再取走探头。
5、探头BNC输出线连接示波器或者其它设备时，确保BNC 端子可靠接地。
6、使用之前，请检查探头外皮是否有破损，若出现破损情况，请停止使用！7、选择本产品标配的适配器供电。
VP5000A 系列简要说明型号 最大输入差动电压带宽 衰减比 VP5065A 700V 70MHz 10X/100X VP5200A 1500V 70MHz 50X/500X VP5205A 1500V 120MHz 50X/500X VP5205B 1500V 200MHz 50X/500X VP5208A 2800V 100MHz 100X/1000X VP5210A 7000V 70MHz 100X/1000X VP5215A7000V100MHz100X/1000X该符号表示对人体和机器有危害，必须参照说明书操作。
在错误操作的情况下，用户有受伤的威胁，为避免此类危险，记载了相关的注意事项。
Product data sheetCharacteristicsA9A26927iSD 报警接点 (适用于iC65, iDPN, iID, RCA,ARA)产品状态停止销售 : 十二月 31, 2023i 停止销售主要信息产品系列Acti 9产品类型故障指示接点产品短名iSD触点构成1 NO/NC额定电流 [In]DC-12 1 A at 130 V, DC DC-12 1.5 A at 60 V, DC DC-12 2 A at 48 V, DC DC-12 6 A at 24 V, DCAC-12 3 A at 415 V, AC 50/60 Hz AC-12 6 A at 240 V, AC 50/60 Hz宽度 （9mm的倍数）1补充信息额定绝缘电压 [Ui]500 V额定冲击耐受电压 [Uimp]4 KV本地信号指示机械指示窗口安装类型锁定夹锁紧安装方式DIN 导轨安装与母线兼容性兼容 上接线:高度86 Mm宽度9 Mm深度73 Mm净重33 G颜色白色接线能力螺旋压入式端子 (下接线) 2 电缆 2.5 mm² - 单股硬线螺旋压入式端子 (下接线) 2 电缆 1.5 mm² - 带线箍的软线 螺旋压入式端子 (下接线) 1 电缆 0.5…2.5 mm² - 软线 螺旋压入式端子 (下接线) 1 电缆 1…4 mm² - 单股硬线剥线长度10 Mm紧固扭矩1 N.MT h e i n f o r m a t i o n p r o v i d e d i n t h i s d o c u m e n t a t i o n c o n t a i n s g e n e r a l d e s c r i p t i o n s a n d /o r t e c h n i c a l c h a r a c t e r i s t i c s o f t h e p e r f o r m a n c e o f t h e p r o d u c t s c o n t a i n e d h e r e i n .T h i s d o c u m e n t a t i o n i s n o t i n t e n d e d a s a s u b s t i t u t e f o r a n d i s n o t t o b e u s e d f o r d e t e r m i n i n g s u i t a b i l i t y o r r e l i a b i l i t y o f t h e s e p r o d u c t s f o r s p e c i f i c u s e r a p p l i c a t i o n s .I t i s t h e d u t y o f a n y s u c h u s e r o r i n t e g r a t o r t o p e r f o r m t h e a p p r o p r i a t e a n d c o m p l e t e r i s k a n a l y s i s , e v a l u a t i o n a n d t e s t i n g o f t h e p r o d u c t s w i t h r e s p e c t t o t h e r e l e v a n t s p e c i f i c a p p l i c a t i o n o r u s e t h e r e o f .N e i t h e r S c h n e i d e r E l e c t r i c I n d u s t r i e s S A S n o r a n y o f i t s a f f i l i a t e s o r s u b s i d i a r i e s s h a l l b e r e s p o n s i b l e o r l i a b l e f o r m i s u s e o f t h e i n f o r m a t i o n c o n t a i n e d h e r e i n .环境符合标准EN/IEC 60947-5-1IP 保护等级IP20 conforming to EN/IEC 60947-5-1污染等级 3 符合 EN/IEC 60947-5-1抗湿热性 2 符合 EN/IEC 60947-5-1运行温度-35…70 °C贮存环境温度-40…85 °C包装单位Unit Type of Package 1PCENumber of Units in Package 11Package 1 Height7.800 CmPackage 1 Width 2.000 CmPackage 1 Length9.200 CmPackage 1 Weight40.000 GUnit Type of Package 2BB1Number of Units in Package 212Package 2 Height8.500 CmPackage 2 Width10.000 CmPackage 2 Length27.500 CmPackage 2 Weight570.000 GUnit Type of Package 3S03Number of Units in Package 3120Package 3 Height30.000 CmPackage 3 Width30.000 CmPackage 3 Length40.000 CmPackage 3 Weight 6.373 Kg可持续性产品类型Green Premium 产品REACh free of SVHC支持欧盟ROHS指令符合欧盟ROHS声明Toxic heavy metal free支持Mercury free支持RoHS exemption information支持中国 ROHS 管理办法中国 ROHS 声明环境披露产品环境文件流通资料产品使用寿命终期信息WEEE该产品必须经特定废物回收处理后弃置于欧盟市场，绝不可丢弃于垃圾桶中。
是德科技N2790A 100 MHz、N2791A 25 MHz 和N2891A 70 MHz高电压差分探头技术资料示波器用户经常需要进行浮地测量。
在这种测量中，任何测量点都不会接地。
使用N2790A、N2791A 或N2891A 高电压差分探头，示波器可以进行安全和精确的浮地测量。
借助N2790A、N2791A 和N2891A高电压差分探头，用户可以方便安全地使用示波器进行浮地信号测量。
由于 N 2790A 在探头上配有差分放大器，因此可以实现高达1400 V DC + AC 峰值的差分电压测量，并且共模抑制比 (CMRR) 可以达到在1 MHz 处 > 50 dB 。
N2791A 和 N2891A 能够分别测量高达 700 V 和 7 kV 的差分电压或共模电压。
N2790A 、N2791A 和 N2891A 差分探头为您的应用提供足够的动态范围和带宽，以便在电力电子或高压电路中进行安全和精确的浮地测量。
N2790A 、N2791A 和 N2891A 差分探头为用户提供可选择的衰减设置以提高探头的适用性，满足多种场合的应用。
这种探头还具有各种探针附件，可用于探测狭窄空间中各种尺寸的元器件。
N2790A 和 N2891A 中的过量程指示器可在探头输入超过探头动态范围时向用户发出告警。
N2791A 和 N2891A 兼容具有 1 M Ω BNC 输入的任何示波器。
它们是由 4 节 AA 电池或示波器/PC 中的 USB 主机端口通过随附的 USB 电源线供电。
N2790A 与 Keysight AutoProbe 接口兼容，通过是德科技示波器的探头接口供电。
图 3. N2891A 70 MHz 高电压差分探头和标准附件是德科技示波器兼容性示波器最多支持的N2790A 探头数装有 5.26.0001 版本或以上软件的 InfiniiVision 5000、6000 (不包括 100 MHz 型号) 和 7000 系列4In finiiVision 3000 X 系列和 4000 Ｘ系列4装有 5.7 版本或以上软件的 In finiium 8000 和 54830 系列4装有 2.0 版本或以上软件的 In finiium 9000 系列4图 1. N2790A高电压差分探头和标准附件图 2. N2791A 25 MHz高电压差分探头和标准附件图 4. N2790A 的 Vout/Vin 与频率响应图 5. 当共模输入时, N2790A 的频率响应 (Vout/Vin) (共模抑制比)图 6. N2790A 的输入阻抗与频率频率 (Hz)频率 (Hz)频率 (Hz)共模抑制比 (d B )dBΩ频率(Hz)图7. N2790A 的电压降低曲线(输入端和接地点之间的电压)频率(Hz)图8. N2791A 的Vout/Vin 与频率响应频率(Hz)图9. 当共模输入时, N2791A 的频率响应(Vout/Vin) (共模抑制比)频率(Hz)图10. N2791A 的输入阻抗与频率频率(Hz)图11. N2791A 的电压降低曲线(输入端和接地点之间的电压)归一化为 S 21 + 60 d B频率 (Hz)图 12. N2891A 的 Vout/Vin 与频率响应 (1000:1 衰减比)图 13. 当共模输入时, N2891A 的频率响应 (Vout/Vin) (共模抑制比)C M M R d B频率 (Hz)图 14. N2891A 的输入阻抗与频率图 15. N2891A 的电压降低曲线 (输入端和接地点之间的电压)输入阻抗 (Ω)差分单端频率 (Hz)频率 (Hz)性能特征产品型号N2790A N2791A N2891A带宽(-3 dB)≥100 MHz 探头带宽*≥25 MHz 探头带宽≥70 MHz上升时间(计算值)≤3.5 ns≤14 ns≤5 ns衰减50:1/500:110:1/100:1100:1/1000:1增益精度(读数的%)20 ~ 30°C时, ±2%0 ~ 20 °C和30 ~ 50 °C时, ±4%*直流CMRR500 VDC 时, -70 dB交流CMRR50/60 Hz 时, -80 dB1 kHz 时, -50 dB1 MHz 时, -50 dB 50/60 Hz 时, -80 dB1 MHz 时, -40 dB50/60 Hz 时, -80 dB20 kHz 时, -60 dB传播时延50:1 时, 14 ns500:1 时, 12.8 ns输入R//C (每个接地输入) 4 MΩ// 7 pF 4 MΩ// 10 pF50 MΩ// 7 pF 输入R//C (在输入端之间)8 MΩ// 3.5 pF8 MΩ// 8 pF100 MΩ//5 pF最大差分工作电压(直流+ 交流峰值)500:1 时, ±1400 V50:1 时, ±140 V100:1 时, ±700 V10:1 时, ±70 V1000:1 时, ±7000 V100:1 时, ±700 V最大共模工作电压(RMS 或直流+ 交流峰值)±1000 V (CAT II)±600 V (CAT III)100:1 时, ±700 V10:1 时, ±70 V1000:1 时, ±7000 V100:1 时, ±700 V最大无损电压±1500 VDC + 交流峰值, 差模±1300 Vrms (CAT II), 共模±1000 Vrms (CAT II), 差分和共模±7000 V (直流+ 交流峰值),在共模1:100 和1:1000 时为±2500 Vrms; 在差模(CAT 1)1:100 和1:1000 时为±500 Vrms最大输出电压范围使用1 MΩ时, ±2.8 V (500:1)使用1 MΩ时, 7 V (100:1)使用1 MΩ时, 7 V (1000:1)示波器输入阻抗 1 MΩ AutoProbe 接口 1 MΩ BNC 接口 1 MΩ BNC 接口输出偏置可调节±7.5 mV (典型值)±5 mV (典型值)输入参考噪声500:1 时, <300 mVrms50:1 时, <50 mVrms工作温度-10 ~ 50 °C-10 ~ 40 °C-10 ~ 40 °C非工作温度-51 ~ 71 °C-30 ~ 71 °C-30 ~ 71 °C工作湿度40 °C时, 相对湿度80%25 ~ 85% 相对湿度25 ~ 85% 相对湿度非工作湿度65 °C时, 相对湿度90%25 ~ 85% 相对湿度25 ~ 85% 相对湿度工作海拔高度2,000 m3,000 m3,000 m非工作海拔高度15,300 m15,300 m15,300 m振动Keysight GP 和MIL-PRF-28800F 类;3 类随机振动振荡探针端: 400 g 1/2 正弦波AutoProbe BNC 端: 50 g 1/2 正弦波探头电路盒: Keysight B1 和MIL-PRF-28800F 3 类标准附件‾2 个点测探针(黑色和红色)‾2 个鳄鱼夹(黑色和红色)‾2 个钳夹(黑色和红色)‾每个有4 种颜色的ID 标签‾直流偏置调节工具‾手册‾2 个鳄鱼夹(黑色和红色)‾2 个钩夹(黑色和红色)‾USB 电源线(2 m)‾4 节AA 电池‾手册‾2 个高电压鳄鱼夹(黑色和红色)‾2 个安全挂钩适配器(黑色和红色)‾USB 电源线(2 m)‾4 节AA 电池‾手册安全规范IEC61010-031IEC61010-031IEC61010-031 * 表示在20 分钟预热后的保证技术指标, 其他的为典型值图15. 通用探针附件可用于探测狭窄空间中各种大小的元器件。
P35高压探头-德国EPK官网：/具体说明：POROTEST P35针孔检测仪德国EPK PoroTest 35针孔电火花检测仪针孔检测与防腐，保护涂层的缺陷如针孔、裂隙和裂纹，如果未被发现，将削弱产品抗腐蚀的能力。
可无损检测出涂层的针孔，并可根据材料的厚度自动调节测量电压。
主要用于防腐保护的质量保证。
德国EPK公司POROTEST P35针孔检测仪的产品特点：PoroTest P35电火花检测仪用于检测针孔和裂隙，可测量导电性基体（如钢铁，铝，等）上的一切绝缘涂层。
PoroTest P35电火花检漏仪包括一个高压探头，内置高压发生器和测试电极。
主机带数字显示屏和控制面板。
主机为便携式，由坚固的ABS塑胶制成，带提手。
PoroTest P35电火花针孔检测仪高压探头和主机之间由一根坚固的电缆连接。
检测时，主机自动设置对应材料厚度的检测电压，当检测到针孔时，会释放出电火花。
除电火花外。
还会发出声光报警信号，并记录下针孔数。
PoroTest P35电火花检测仪特别适用于：输送管道，船体，油箱和储藏罐的内外涂层；陶瓷，油漆，橡胶和沥青的内涂层，GFK和其他塑胶材料。
POROTEST P35电火花检漏仪的仪器功能：--功能强大，环保型设计适用于现场检测--轻巧便携的测量电极，易于操作--用户友好的按键式面板，菜单操作--测量方法符合DIN 55670标准--15种敏感度设置--根据材料厚度预设测量电压--背光显示屏，显示现在的测量电压，针孔数量和材料厚度--高压探头，发现针孔指示（红色LED灯）--剩余电压显示--超过针孔设置极限值报警--符合德国安全标准VDE0411第1部分：探头电压和最大放电--率在安全标准规定范围内--电源：AC或内置电池--低电量显示POROTEST P35电火花针孔检漏仪的产品优势:--快速检测出绝缘材料上的针孔--在标准DIN55670描述的测试条件下，能有效检测出针孔--通过对剩余电压的显示提供额外的安全保护--新型的简洁、环保设计，重量极轻，易于携带--电极测量范围宽，适用于更多情况--设置适合的测量电压，使测量更安全，不会损坏被测材料--各种测量电压供选择--通过电子控制获取准确而稳定的测量电压--无需其他仪器测量电极的电压--测量电压直接显示在主机数字显示屏上--用户可选择菜单语言：德语，英语，法语和西班牙语。
DP6020低压差分探头（20V/200MHz）DP6020探头是具有浮地测量功能的低压差分探头。
在各种应用中得到广泛使用，可以为当今的高速功率测量、车载总线测量和数字系统设计提供出色的通用差分信号测量。
一、概述1DP6020探头是具有浮地测量功能的低压差分探头;2测量电压±20V(DC+Pk),其带宽最高达200MHz;3提供10:1的衰减设置，具有1MΩ的输入阻抗，以及 3.5pF的低输入电容，可以最大程度地降低电路负载;4具有过压报警功能，可以兼容任何具有50ΩBNC输入的示波器;5可以通过示波器或计算机上的USB端口供电。
6在各种应用中得到广泛使用，可以为当今的高速功率测量、车载总线测量和数字系统设计提供出色的通用差分信号测量。
二、DP6020简要说明型号最大输入差动电压带宽衰减比DP602020V200MHz10X三、产品细节说明■探头主体说明详细说明：1输入线：长度约15cm，连接探夹后测量电压信号。
2偏置调节：调节该可调电阻，实现输出偏置调节。
3连接线：探头前端和后端连接线，长度70cm4电源接口：标准的USB B型接口，通过标配的USB适配器供电；也可以通过示波器供电，使用方便。
5过载报警指示灯(Overload):测量范围超过量程时，过载指示灯亮，且发出报警声。
6输出接口：标配标准的BNC输出接口，可接任何厂家示波器，要求示波器输入阻抗设置为50Ω，或者接标配的贯通式50Ω负载，示波器输入阻抗设置成1MΩ。
■附件说明鳄鱼夹(CK-261红黑1对)贯通式50Ω负载（CK-50）活塞探夹(CK-281红黑1对)测试勾(CK-284红黑一对)同轴电缆输出线(CK-310)USB线（CK-315AM-BM，1.5米）电源适配器(CK-605)USB5V/1A产品标配附件说明：鳄鱼夹(CK-261)CATIII1000V CATIV600V活塞探夹(CK-281)CATIII1000V测试勾(CK-284)CATII1000V贯通式50欧姆负载(CK-50)50Ω1W同轴电缆输出线(CK-310)双端BNC接口同轴线长度1mUSB线（CK-315）AM-BM，1.5米电源适配器(CK-605)USB5V/1A四、电气规格带宽(-3dB)200MHz(参考图1频率响应曲线)上升时间≤1.75ns精度(读数的%)±2%衰减比10:1最大差分测量电压(DC+Peak AC)±20V最大共模输入电压±60V最大额定输入电压（每一端对地）±60V输入阻抗单端对地500kΩ两输入端1MΩ输入电容单端对地＜7pF 两输入端＜3.5pF输出电压摆动±2V(驱动50Ω示波器输入)偏置（典型值）±2mV偏置调整范围（典型值）±95mVCMRR50Hz/60Hz＞80dB10MHz＞50dB 噪声(Vrms)6mV过载指示电压阀值≥20V延时时间探头主机11ns BNC线(1m)5ns过载指示灯过载时，指示灯红灯亮终端负载要求50Ω电源USB5V/1A适配器图1：频率响应曲线五、机械规格型号参数差分输入线15cmBNC输出线(CK-310)1m鳄鱼夹(CK-261)85*40*17mm活塞探夹(CK-281)152*50*13mm测试勾(CK-284)121*23*23mm探头尺寸前端116*22*15mm后端124*49*27mm 探头重量172g六、环境特性型号参数污染等级2工作温度0℃～50℃存储温度-30℃～70℃工作湿度≤85%RH存储湿度≤90%RH工作海拔高度3000m存储海拔高度12000m七、操作步骤✧测试前应估计被测电压幅值，若超过电压量程，可能会损坏探头，造成产品损坏。

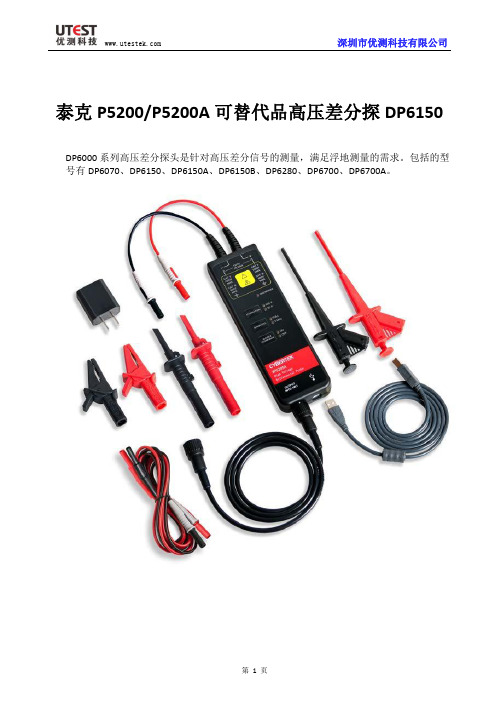

泰克P5202A TMDP0200是德N2791A可替代品高压差分探头DP6070DP6000系列高压差分探头是针对高压差分信号的测量，满足浮地测量的需求。
包括的型号有DP6070、DP6150、DP6150A、DP6150B、DP6280、DP6700、DP6700A。
一、概述1DP6070高压差分探头是针对高压差分信号的测量，满足浮地测量的需求。
2其带宽最高达到70MHz，满足了大部分测试系统的需要；3丰富的量程可供选择，其差动测量电压范围满足大部分测试电路的要求；4用户可进入测试模式，调整偏置电压，探头长期使用后若出现失调现象，用户可进入该模式，调整偏置，实现归零；5电子轻触式按键，使得使用寿命更长；6具有5MHz带宽限制功能选择，5MHz频率带宽满足大部分开关电源中FETs的开关频率的测量，并可以滤除更高频率的噪声和干扰；7带有声光报警功能，且可手动关闭声音报警功能，更具有人性化设计；8USB供电接口，使用更加方便灵活；9探头配备标准的BNC输出接口，可与任何厂家的示波器配合使用（要求示波器的输入阻抗设置为1M Ω；当选择50Ω时，衰减倍数会多衰减一倍），测量被测电路波形；10自动保存功能，防止掉电后用户重复操作。
11探头具备良好的共模噪声抑制能力，输入端具有较高的输入阻抗和较低电容，可以准确高速地测量差分电压信号。
12可广泛用于开关电源﹑变频器﹑电子镇流器﹑变频家电和其它电气功率装置等的研发﹑调试或检修工作中。
二、DP6000系列简要说明型号最大输入差动电压带宽衰减比DP6070700V70MHz10X/100XDP61501500V70MHz50X/500XDP6150A1500V100MHz50X/500XDP6150B1500V200MHz50X/500XDP62802800V100MHz100X/1000XDP67007000V70MHz100X/1000XDP6700A7000V100MHz100X/1000X三、产品实物图四、产品细节说明■探头主体说明探头主体DP6070，不同产品，电压﹑量程﹑带宽会有所不同详细说明：①输入接口：标准的红黑插座。
红为正，黑为负，当接反后，输出会反相；配合标配的红黑输入线使用。
②档位（ATTENUATION）：不同档位代表不同量程范围，例如DP6070：100X表示最高测量电压为700V；10X表示最高测量电压为70V；DP6700：1000X表示最高测量电压为7000V；100X表示最高测量电压为700V；示波器衰减倍数应该根据探头的档位选择做相应设置。
③带宽(BANDWIDTH)：该系列产品具有带宽选择功能，默认为产品的满带宽（FULL）当测量低频信号，防止高频信号的干扰，可选择5MHz带宽限制功能。
④过载报警功能(AUDIBLE OVERRANGE):测量范围超过量程时，会发生声光报警，该功能控制是否打开蜂鸣器报警功能，ON为打开声音报警；OFF为关闭声音报警。
⑤输出接口：标配标准的BNC输出接口，可接任何厂家示波器，要求示波器输入阻抗设置为1MΩ；如设置成50Ω，会造成输出值衰减为实际值的一半。
⑥电源接口：标准的USB B型接口，通过标配的USB适配器供电；也可以通过示波器供电，使用方便；也可以通过USB移动电源供电，方便野外测试。
⑦出厂设置：出厂设置默认为高衰减倍数档位、选择FULL带宽、打开声音报警功能。
产品具有自动记忆功能，自动保存关机前状态。
产品标配附件说明：型号DP6070鳄鱼夹(CK-261)CATIII1000V CATIV600V活塞探夹(CK-281)CATIII1000V测试勾(CK-284)CATII1000V输入延长线(CK-301)CATIII1000V同轴电缆输出线(CK-310)双端BNC接口同轴线长度1m USB线（CK-315）AM-BM，1.5米电源适配器(CK-605)USB5V/1A■附件说明鳄鱼夹(CK-261红黑1对)鳄鱼夹(CK-262红黑1对)活塞探夹(CK-281红黑1对)测试勾(CK-284红黑一对)输入延长线(CK-301红黑1对)同轴电缆输出线(CK-310)USB线（CK-315AM-BM，1.5米）电源适配器(CK-605)USB5V/1A五、电气规格型号DP6070带宽(-3dB)70MHz上升时间≤5ns精度±2%量程选择(衰减比)10X/100X最大差分测量电压(DC+Peak AC)10X±70V 100X±700V共模电压(DC+Peak AC)±700V 最大差模电压VS频率曲线参考图1最大输入对地电压（Vrms）450V CATIII 600V CATII输入阻抗单端对地 2.5MΩ两输入端5MΩ输入电容单端对地＜4pF 两输入端＜2pFCMRR DC＞80dB 100kHz＞60dB 1MHz＞50dB噪声(Vrms)10X＜20mV 100X＜120mV过载指示电压阀值10X≥70V 100X≥700V延时时间探头主机9ns BNC线(1m)5ns带宽限制(5MHz)≥-3dB@5MHz过载指示灯(红灯)有过载报警声有(可选择关闭)自动保存功能有偏置可调功能有（进入测试模式下调整）终端负载要求≥100kΩ电源USB5V/1A适配器安全符合标准EN61010-1:2010EMC符合标准EN61326-1:2013EN61000-3-2:2006+A1:2009+A2:2009EN61000-3-3:2013图1：DP6070最大差模电压VS频率六、机械规格型号参数差分输入线28cm输入延长线(CK-301)1mBNC输出线(CK-310)1m鳄鱼夹(CK-261)85*40*17mm鳄鱼夹(CK-262)106*43*16mm活塞探夹(CK-281)152*50*13mm测试勾(CK-284)121*23*23mm探头主体尺寸195*65*28mm探头重量216g七、环境特性型号参数工作温度0℃～50℃存储温度-30℃～70℃工作湿度≤85%RH存储湿度≤90%RH工作海拔高度3000m存储海拔高度12000m八、操作步骤✧测试前应估计被测电压幅值，若超过电压量程，可能会损坏探头，造成产品损坏。
✧输入线和输出线连接好探头；探头与示波器或者其它测量仪器连接。
✧电源适配器接入电压探头，绿色电源指示灯亮。
根据测量电压，探头选择合适的量程；当测量电压超过量程时，过载指示灯会亮，且有报警声,报警声也可以手动选择关闭。
✧根据探头的量程设置好示波器或者其它测量仪器的衰减比例；根据被测电压的大小，调整好示波器的灵敏度。
✧根据需要连接探头夹具，连接被测对象开始测量。
测试时，探头主体应尽量远离高压脉冲电路以减小对探头的干扰。
✧测试完毕后，先关闭被测电路电源，再关闭探头电源，将两个输入端与被测点断开，输出BNC插头从示波器上拔下。
九、测试模式（偏置设置）用户可以进入测试模式，根据需要调整偏置，探头使用年限久后，可能产生失调问题，开机后不在零位，调整方法如下：☞按住这两个按键，输入端口短路。
☞插上电源开机，开机后会进入测试模式，过载指示灯会亮，松开两个按键。
☞该状态下进入高衰减倍数偏置调整，按下按键，偏置递增；按下按键；偏置递减。
☞调整好后，按下按键，切换到低衰减倍数档位偏置调整，按下按键，偏置递增；按下按键；偏置递减。
☞调整好后，按下按键，退出测试模式，偏置调整结束，过载指示灯灭，进入正常工作模式。
十、使用注意事项：✧在测量时应尽量使输入线缠绕，这样可以更好的消除引线电感和外界噪声，提高高频响应和抗干扰的能力。
缠绕方式如下图所示：Note在测量时应尽量不要延长输入线，否则会引入更多的噪声。
如果必须要额外加长输入线，则应保证延长线的长度相同，而且输入频率不超过5MHz，如果超过5MHz输出会有一定的误差。
如下图所示：未添加输入延长线的波形添加输入延长线(CK-301)的波形十一、性能验证下面的测试步骤是为了验证产品的电气特性，测试设备要求如下:图一BNC公头转双母头图二BNC公头转双接线柱图三BNC母头转双接线柱图四BNC公头转50欧姆负载设备最低要求用途示波器带宽≥100MHZ;精度≦1.5%如：泰克MSO/DSO4000显示探头的输出标准信号发生器；校正仪幅值精度≤0.75%；上升时间≤3ns如:FLUKE/WAVETEK9100测试带宽；交流精度；共模抑制比数字万用表不低于六位半精度如：KEITHLEY2000测试直流精度绝缘活塞电夹产品附件有提供测试用夹具BNC转接头1BNC公头转双母头（如图一）测试转接BNC转接头2BNC公头转双接线柱（如图二）测试转接BNC转接头3BNC母头转双接线柱（如图三）测试转接负载终端BNC公头转50欧姆负载（如图四）信号源负载11.1安装☞接电源适配器到电压探头，电压探头绿色指示灯亮，为保证精度，开机20分后测试探头指标。
☞拧掉BNC公头转双接线柱的红黑塑胶盖。
11.2DC精度✧探头输出端接BNC母头转双接线柱，数字万用表的两个输入端插入接线柱孔。
✧探头输入端连接绝缘活塞电夹，然后连接校正仪的输出端且信号发生器输出关闭，红色电夹接正极，黑色电夹接负极。
✧探头的衰减倍数设置在第一个档位。
✧参照下表，设置信号源的输出值。
✧使能信号的输出，观察并记录该档位的输出电压。
✧关闭信号源的输出。
✧探头的衰减倍数切换到第二个档位。
✧重复步骤4～6，计算结果是否在精度范围内。
型号衰减比例信号源输出电压探头期望输出电压探头实际输出电压DP607010X1V100mV±2mV100X10V100mV±2mV11.3上升时间☞BNC公头转双母头（如图一所示），一端接50欧姆负载，一端接图二所示的BNC 公头转双接线柱。
公头接标准信号发生器且信号发生器输出关闭。
☞探头的输出端接示波，衰减倍数设置在第一个档位。
☞设置标准信号发生器参数,参考下表。
☞使能信号源输出，并记录上升时间值。
☞关闭信号源输出。
☞探头的衰减倍数切换到第二个档位。
☞重复步骤3～5，计算是否在范围内。
型号衰减比例信号源电压，频率设置探头期望上升时间探头实际上升时间DP607010X20Vp-p70MHz≤5ns100X20Vp-p70MHz≤5ns11.4DC共模抑制比(CMRR)✧DP6000系列探头分别设置在低衰减比例档位(10X,50X,100X)。
✧信号源设置500V直流电压，此时电压输出关闭。
✧探头的两个输入端接500V电压。
✧探头输出接BNC母头转双接线柱（如图三所示），插入数字万用表的两个输入端。
✧使能信号源输出，分别记录电压输出值，核对下表，计算是否在范围内。
✧测试结束后关闭校正仪。
