常用电工工具的使用教案
湖南省技工学校实习教学教案实训课题常用电工工具的使用[目的要求]认识电工工具是培养电工动手能力和解决实际问题的实践基础[教学内容及过程]导入教学：电工基本操作工艺是电工的基本功。
主要包括常用电工工具的使用、导线的连接方法、常用焊接工艺、电气设备紧固件的埋设和电工识图等内容。
它是培养电工动手能力和解决实际问题的实践基础。
电工工具是电气操作的基本工具，电气操作人员必须掌握电工常用工具的结构、性能和正确的使用方法。
常用电工工具基本分为三类：1、通用电工工具：指电工随时都可以使用的常备工具。
主要有测电笔、螺丝刀、钢丝钳、活络扳手、电工刀、剥线钳等。
2、线路装修工具：指电力内外线装修必备的工具。
它包括用于打孔、紧线、钳夹、切割、剥线、弯管、登高的工具及设备。
主要有各类电工用凿、冲击电钻、管子钳、剥线钳、。
紧线器、弯管器、切割工具、套丝器具等3、设备装修工具：指设备安装、拆卸、紧固及管线焊接加热的工具。
主要有各类用于拆卸轴承、连轴器、皮带轮等紧固件的拉具，安装用的各类套筒扳手及加热用的喷灯等。
一、测电笔测电笔是用于检测线路和设备是否带电的工具，有笔式和螺丝刀式两种，其结构如图2.1(a)、(b)所示。
a bC d可编辑图2.1 低压测电笔及其用法(a)笔式(b)螺丝刀式(c)笔式测电笔用法(d)螺丝刀式测电笔用法使用时手指必须接触金属笔挂（笔式）或测电笔的金属螺钉部（螺丝刀式）。
使电流由被测带电体经测电笔和人体与大地构成回路。
只要被测带电体与大地之间电压超过60V时，测电笔内的氖管就会起辉发光。
操作方式如图2.1(c)、(d)所示。
由于测电笔内氖管及所串联的电阻较大，形成的回路电流很小，不会对人体造成伤害。
应注意，测电笔在使用前，应先在确认有电的带电体上试验，确认测电笔工作正常后，再进行正常验电，以免氖管损坏造成误判，危及人身或设备安全。
要防止测电笔受潮或强烈震动，平时不得随便拆卸。
手指不可接触笔尖露金属部分或螺杆裸部分，以免触电造成伤害。
最新电工工具及仪表的使用-教案

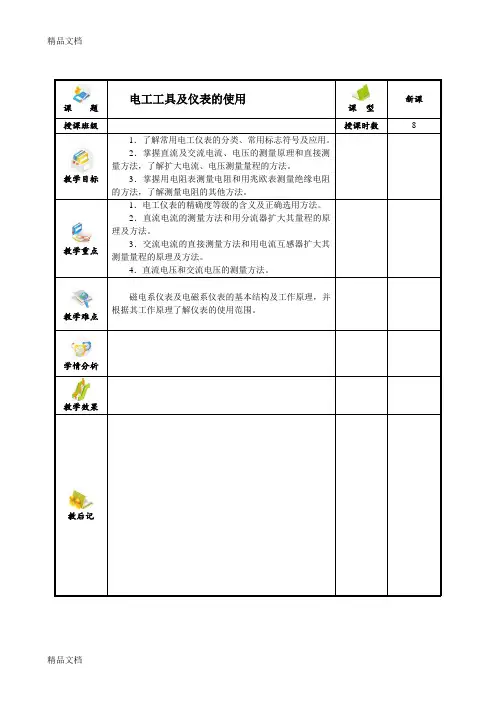

课题电工工具及仪表的使用课型新课授课班级授课时数8教学目标1．了解常用电工仪表的分类、常用标志符号及应用。
2．掌握直流及交流电流、电压的测量原理和直接测量方法，了解扩大电流、电压测量量程的方法。
3．掌握用电阻表测量电阻和用兆欧表测量绝缘电阻的方法，了解测量电阻的其他方法。
教学重点1．电工仪表的精确度等级的含义及正确选用方法。
2．直流电流的测量方法和用分流器扩大其量程的原理及方法。
3．交流电流的直接测量方法和用电流互感器扩大其测量量程的原理及方法。
4．直流电压和交流电压的测量方法。
教学难点磁电系仪表及电磁系仪表的基本结构及工作原理，并根据其工作原理了解仪表的使用范围。
学情分析教学效果教后记新课Ａ．引入在电气线路、用电设备的安装、使用与维修过程中，电工仪表对整个电气系统的检测、监视和控制起着极为重要的作用。
Ｂ．新授课第一节常用电工仪表的基本知识一、常用电工仪表的分类1．按测量对象不同：电流表、电压表、功率表、电度表、电阻表。
2．按仪表的工作原理：磁电式、电磁式、电动式、感应式。
3．按测量电流种类：交流表、直流表、交直流两用表。
4．按使用性质和装置方法：固定式、携带式。
5．按误差等级：0.1级、0.2级、0.5级、1.0级和1.5级。
二、电工仪表常用面板符号电工仪表面板上的符号表示该仪表的使用条件，有关电气参数的范围、结构和精确度等级等，为该仪表的选择和使用提供了重要依据。
符号含义符号含义电流表电度表毫安表电阻表电压表兆欧表毫伏表仪表倾斜60放置交流电正端钮（介绍性引入）（介绍性讲解）（引导学生按类别记忆）直流电 负端钮交直流电公共端钮（多量程仪表或复用表用）符号含义 符号含义三相交流电接地端钮磁电式仪表 与外壳相连的端钮磁电式比率表以标度尺量程百分数表示的精确度等级，如1.5级电磁式仪表以标度尺长度百分数表示的精确度等级，如1.5级电磁式比率表以指示值的百分数表示的精确度等级，如1.5 级。
仪表垂直放置仪表水平放置三、电工仪表的误差、精确度与灵敏度（一）误差类型误差：在测量过程中，由于仪表本身的机构、电路参数或受外界因素影响而发生变化，导致仪表指示值与实际值之间产生的差值。
电工测量仪表及安全工具的使用教材
• 接线时应根据说明书，确定相线L和中性 线N、进线和出线的连接位置。
ቤተ መጻሕፍቲ ባይዱ
（七）接地电阻测量仪
• 接地电阻测量仪又称为接地摇表，也叫 接地电阻测定仪，主要用于测量各种接地 装置的接地电阻和土壤电阻率。
• 接地电阻测量仪型号有很多种，使用方 法也有所不同，但基本原理是一样的，
图4-12 ZC-8接地电阻测量仪外表
• 保险绳使用时，一端要可靠地系在腰部 上，另一端用保险钩挂在牢固的横担和抱 箍上，腰绳使用时应系结在电杆的横担和 抱箍下方，防止腰绳窜出电杆顶端，造成 工伤事故。
3．脚扣
• 使用脚扣时，一定要按电杆的规格选择， 不得采用把脚扣由小掰大或者由大摔小的 办法。
• 发现脚扣有裂纹或者脚扣皮带受损时，应 立即修理或更换，不得用电线或者绳子代 替脚扣的皮带。
• 绝缘杆和绝缘夹钳的绝缘部分和握手部 分的最小长度应符合要求。
• 绝缘杆工作部分金属钩的长度，在满足 工作要的情况下，不宜超过5～8cm，以免 操作时造成相间短路或接地短路。
2．绝缘手套和绝缘靴
• 绝缘手套和绝缘靴用橡胶制成。
• 二者都作为辅助安全用具，但绝缘手套 可作为低压工作的基本安全用具，绝缘靴 可作为防护跨步电压的基本安全用具。
4．安全帽
• 安全帽有电工安全帽和普通安全帽两种。
• 安全帽由冒体、头套、吊带、绳圈、冒 带、缓冲垫等部件组成。
• 安全帽及其他工具要如图4-1所示那样正 确地戴好，帽带要系牢。
• 图4-2所示戴法是不正确的。
图4-1 电工安全工具的穿戴情况示意图
图4-2 错误的安全戴法示例
5．拉杆的结构及使用
4．使用前检测兆欧表是否完好
• 如图4-8所示，将兆欧表水平且平稳放置， 检查指针偏转情况：将E和L两端开路，以 约120r/min的转速摇动手柄，观测指针是否 指到“∞”位置；然后将E和L端短接，缓慢 摇动手柄，观测指针是否指到“0”位置。
ቤተ መጻሕፍቲ ባይዱ
（七）接地电阻测量仪
• 接地电阻测量仪又称为接地摇表，也叫 接地电阻测定仪，主要用于测量各种接地 装置的接地电阻和土壤电阻率。
• 接地电阻测量仪型号有很多种，使用方 法也有所不同，但基本原理是一样的，
图4-12 ZC-8接地电阻测量仪外表
• 保险绳使用时，一端要可靠地系在腰部 上，另一端用保险钩挂在牢固的横担和抱 箍上，腰绳使用时应系结在电杆的横担和 抱箍下方，防止腰绳窜出电杆顶端，造成 工伤事故。
3．脚扣
• 使用脚扣时，一定要按电杆的规格选择， 不得采用把脚扣由小掰大或者由大摔小的 办法。
• 发现脚扣有裂纹或者脚扣皮带受损时，应 立即修理或更换，不得用电线或者绳子代 替脚扣的皮带。
• 绝缘杆和绝缘夹钳的绝缘部分和握手部 分的最小长度应符合要求。
• 绝缘杆工作部分金属钩的长度，在满足 工作要的情况下，不宜超过5～8cm，以免 操作时造成相间短路或接地短路。
2．绝缘手套和绝缘靴
• 绝缘手套和绝缘靴用橡胶制成。
• 二者都作为辅助安全用具，但绝缘手套 可作为低压工作的基本安全用具，绝缘靴 可作为防护跨步电压的基本安全用具。
4．安全帽
• 安全帽有电工安全帽和普通安全帽两种。
• 安全帽由冒体、头套、吊带、绳圈、冒 带、缓冲垫等部件组成。
• 安全帽及其他工具要如图4-1所示那样正 确地戴好，帽带要系牢。
• 图4-2所示戴法是不正确的。
图4-1 电工安全工具的穿戴情况示意图
图4-2 错误的安全戴法示例
5．拉杆的结构及使用
4．使用前检测兆欧表是否完好
• 如图4-8所示，将兆欧表水平且平稳放置， 检查指针偏转情况：将E和L两端开路，以 约120r/min的转速摇动手柄，观测指针是否 指到“∞”位置；然后将E和L端短接，缓慢 摇动手柄，观测指针是否指到“0”位置。
常用电工工具的使用教案
2.现场使用电工工具，让同学们自己动手，理解更充分。
一、学生听老师讲解课堂知识；
二、认真观摩老师对电工工具的使用方法；
三、请被抽选的学生上台使用电工工具；
四、其他学生旁观使用过程，并能指出问题。
学生
分组实训
解答课堂练习题
一、给学生布置课堂练习；
二、巡视学生的解答过程；
三、有问题的地方及时指出，并指导其改正；
2.会正确操作电工工具。
一、学生倾听；
二、有问题的地方及时提出，可与同学和老师讨论；
三、课后也可进行讨论。
课后作业
1.完成教材中的课堂检测。
2.阅读“课后阅读”的内容。
教学后记
教学工具
教材、计算机、常用电工工具、螺丝钉电线等辅助材料、教学用黑板（白板）
教学过程
教学步骤
教学内容
教师活动
学生活动
时间安排
导入
结合实际生活经验，引入本次课题
一、讨论生活中遇到的实际电工问题；
二、总结生活中常用的电工工具。
一、按照分好的组就坐；
二、学生积极参加讨论；
三、其他学生认真听，或对题目进行补充。
《维修电工》教案
项目
项目一常用电工工具及仪表使用
课题名称
任务一常用电工工具的使用
授课教师
课时
课程
《维修电工》
授课班级
授课时间
年月日
上课地点
教学目标
知识目标
1.通用电工工具的正确使用常识；
2.了解常用电工工具能对应解决的实际问题。
能力目标
1.熟练掌握常用电工工具使用方法；
2.能应用电工工具解决简单问题。
素质目标
1.培养学生对电工学习的兴趣；2.培养源自学严谨的工作态度。教学重难点
一、学生听老师讲解课堂知识；
二、认真观摩老师对电工工具的使用方法；
三、请被抽选的学生上台使用电工工具；
四、其他学生旁观使用过程，并能指出问题。
学生
分组实训
解答课堂练习题
一、给学生布置课堂练习；
二、巡视学生的解答过程；
三、有问题的地方及时指出，并指导其改正；
2.会正确操作电工工具。
一、学生倾听；
二、有问题的地方及时提出，可与同学和老师讨论；
三、课后也可进行讨论。
课后作业
1.完成教材中的课堂检测。
2.阅读“课后阅读”的内容。
教学后记
教学工具
教材、计算机、常用电工工具、螺丝钉电线等辅助材料、教学用黑板（白板）
教学过程
教学步骤
教学内容
教师活动
学生活动
时间安排
导入
结合实际生活经验，引入本次课题
一、讨论生活中遇到的实际电工问题；
二、总结生活中常用的电工工具。
一、按照分好的组就坐；
二、学生积极参加讨论；
三、其他学生认真听，或对题目进行补充。
《维修电工》教案
项目
项目一常用电工工具及仪表使用
课题名称
任务一常用电工工具的使用
授课教师
课时
课程
《维修电工》
授课班级
授课时间
年月日
上课地点
教学目标
知识目标
1.通用电工工具的正确使用常识；
2.了解常用电工工具能对应解决的实际问题。
能力目标
1.熟练掌握常用电工工具使用方法；
2.能应用电工工具解决简单问题。
素质目标
1.培养学生对电工学习的兴趣；2.培养源自学严谨的工作态度。教学重难点
常用电工工具及仪表的使用
“OFF” 状态。测量完毕，应将其置于“OFF”位置， 以免
空耗电池；若长期不用，应将电池取出。 ➢黑表笔接“COM”插孔，红表笔接“V•Ω”等插孔。 ➢当显示屏出现“LOBAT”或“←”时，表明电池电压不 足，
应予更换。 ➢若测量电流时，没有读数，应检查熔丝是否熔断。 ➢不宜在日光及高温、高湿环境下使用与存放（工作温度
过的电气设备，也须进行接地放电，才可再次测 ➢ 手摇发电机要保持匀速，不可忽快忽慢地使指针
量或使用。
不停地摆动。
➢ 测量前，要先检查仪表是否完好：将接线柱L、 E分开，由慢到块摇动手柄约1分钟，使兆欧表内 发电机转速稳定（约120转/分），指针应指在 “”处；再将L、E短接，缓慢摇动手柄，指针
➢ 测量过程中，若发现指针为零，说明被测物的绝 缘层可能击穿短路，此时应停止继续摇动手柄。 ➢ 测量具有大电容的设备时，读数后不得立即停止 摇动手柄，否则已充电的电容将对兆欧表放电，有 可能烧坏仪表。
第2章 常用电工工具及仪表的使用
2.1.1 验电器
1、低压验电器
2. 1常用电工工具
➢使用前，必须在有电源处对验电器进行测试，
以证明该验电器确实良好，方可使用。
➢验电时，应使验电器逐渐靠近被测物体，直至 氖管发亮，不可直接接触被测体。
➢验电时，手指必须触及笔尾的金属体，否则带 电体也会误判为非带电体。
在刻度中的影子）。 ➢根据被测对象，正确读取标度尺上的数据。 ➢Βιβλιοθήκη 量完毕应将转换开关置空挡或OFF挡或电
压最高挡；若长时间不用，应取出内部电池。
2. 2 电压表 电流表 万用表
2.2.3 万用表
1➢.数若字被测式电万压用或表电流的极性为负，则显示值前将带“-”号。
空耗电池；若长期不用，应将电池取出。 ➢黑表笔接“COM”插孔，红表笔接“V•Ω”等插孔。 ➢当显示屏出现“LOBAT”或“←”时，表明电池电压不 足，
应予更换。 ➢若测量电流时，没有读数，应检查熔丝是否熔断。 ➢不宜在日光及高温、高湿环境下使用与存放（工作温度
过的电气设备，也须进行接地放电，才可再次测 ➢ 手摇发电机要保持匀速，不可忽快忽慢地使指针
量或使用。
不停地摆动。
➢ 测量前，要先检查仪表是否完好：将接线柱L、 E分开，由慢到块摇动手柄约1分钟，使兆欧表内 发电机转速稳定（约120转/分），指针应指在 “”处；再将L、E短接，缓慢摇动手柄，指针
➢ 测量过程中，若发现指针为零，说明被测物的绝 缘层可能击穿短路，此时应停止继续摇动手柄。 ➢ 测量具有大电容的设备时，读数后不得立即停止 摇动手柄，否则已充电的电容将对兆欧表放电，有 可能烧坏仪表。
第2章 常用电工工具及仪表的使用
2.1.1 验电器
1、低压验电器
2. 1常用电工工具
➢使用前，必须在有电源处对验电器进行测试，
以证明该验电器确实良好，方可使用。
➢验电时，应使验电器逐渐靠近被测物体，直至 氖管发亮，不可直接接触被测体。
➢验电时，手指必须触及笔尾的金属体，否则带 电体也会误判为非带电体。
在刻度中的影子）。 ➢根据被测对象，正确读取标度尺上的数据。 ➢Βιβλιοθήκη 量完毕应将转换开关置空挡或OFF挡或电
压最高挡；若长时间不用，应取出内部电池。
2. 2 电压表 电流表 万用表
2.2.3 万用表
1➢.数若字被测式电万压用或表电流的极性为负，则显示值前将带“-”号。
常用电工工具的使用教案
常用电工工具的使用教案章节一：教案概述教学目标：1. 了解电工工具的分类和作用。
2. 学会正确使用常见的电工工具。
3. 掌握电工工具的安全使用注意事项。
教学重点：1. 电工工具的分类和作用。
2. 常见电工工具的正确使用方法。
3. 电工工具的安全使用注意事项。
教学难点：1. 常见电工工具的正确使用方法。
2. 电工工具的安全使用注意事项。
教学准备：1. 常见的电工工具实物或图片。
2. 教学PPT或黑板。
3. 教学视频或示范。
教学过程：1. 导入：介绍电工工具的分类和作用。
2. 新课：讲解常见电工工具的正确使用方法。
3. 示范：展示电工工具的安全使用注意事项。
4. 练习：学生分组练习使用电工工具。
章节二：测电笔的使用教学目标：1. 了解测电笔的作用和原理。
2. 学会正确使用测电笔。
3. 掌握测电笔的安全使用注意事项。
教学重点：1. 测电笔的作用和原理。
2. 测电笔的正确使用方法。
3. 测电笔的安全使用注意事项。
教学难点：1. 测电笔的正确使用方法。
2. 测电笔的安全使用注意事项。
教学准备：1. 测电笔实物或图片。
2. 教学PPT或黑板。
3. 教学视频或示范。
教学过程：1. 导入：介绍测电笔的作用和原理。
2. 新课：讲解测电笔的正确使用方法。
3. 示范：展示测电笔的安全使用注意事项。
4. 练习：学生分组练习使用测电笔。
章节三：螺丝刀的使用教学目标：1. 了解螺丝刀的分类和作用。
2. 学会正确使用螺丝刀。
3. 掌握螺丝刀的安全使用注意事项。
教学重点：1. 螺丝刀的分类和作用。
2. 常见螺丝刀的正确使用方法。
3. 螺丝刀的安全使用注意事项。
教学难点：1. 常见螺丝刀的正确使用方法。
2. 螺丝刀的安全使用注意事项。
教学准备：1. 常见螺丝刀实物或图片。
2. 教学PPT或黑板。
3. 教学视频或示范。
教学过程：1. 导入：介绍螺丝刀的分类和作用。
2. 新课：讲解常见螺丝刀的正确使用方法。
3. 示范：展示螺丝刀的安全使用注意事项。
电工工具及仪表的使用-教案汇编
新课磁电式仪表的原理结构如上图所示。
固定部分：永久磁铁、极靴、圆柱形铁心。
可动部分：绕在铝框上的线圈、线圈两端的轴、指针、平衡重物、游丝。
永久磁铁置于可动线圈外面，可动线圈位于永久磁铁当中。
整个可动部分被支承在轴承上。
线圈受电磁力矩转动→带动指针偏转形变与电磁力矩相等时指针静止。
．通常用来测量直流电压、电流。
固定部分：固定线圈、固定铁片。
电流表的正端接被测电路的高电位端，负端接被测电路的低电位端。
测量较大电流时应在仪表上并联低阻值电阻制成的分流器，如下图所示。
分流器的电阻值可用下式计算1)-(/g n R R =分——分流器电阻值，单位为欧姆。
——电流表表头内阻，单位为欧姆。
——扩大量程倍数。
．测量交流电流时，电流表不分极性，只要按下图串入被测电路即可。
测量较大电流时可加接电流互感器，其接线原理如下图所示。
．钳形电流表的基本结构和工作原理主要由一只电磁式电流表和穿心式电流互感器组成。
式电流互感器的二次绕组缠绕在铁心上且与电流表相连，旋钮实际上是一个量程选择开关，扳手的作用是开合穿心式互感器铁心的可动部分，以便使其钳入被测导线。
打开钳口，将被测载流导线置于穿心式电流互感受器的中当被测导线中有交变电流通过时，交流电流的磁通在互感器二次绕组中感应出电流，该电流通过电磁式电流表的线圈，使指针发生偏转，在表盘标度尺上指出被测电流值。
）检查钳口的开合情况，要求钳口开合自如，两边钳口结合面接触紧密。
）正确选择量程，尽量让被测值超过中间刻度。
）当被测电路电流太小时，为提高精确度，可将被测载流导线在钳口部分的铁心柱上缠绕几圈后进行测量，将指针指示数除以穿入钳口内导线根数即得实际电流值。
）测量时，应使被测导线置于钳口内中心位置，以利于减小测量误差。
）钳形表不用时，应将量程选择旋钮旋至最高量程挡。
．测量电路两端直流电压的线路如下图所示。
用上图所示电路即可扩大电压表量程，所串附加电阻越大，g 1)-(R n R 分——分压电阻值，单位为欧姆。
常用电工工具及仪表使用
不易观察氖管是否发光，造成误判。
4、螺丝刀式测电笔前端金属体较长，应加装绝缘套管，避免测试时候造
成短路或触电事故。
5、使用完毕后，要保持测电笔清洁，并放置在干燥处，严防碰摔。
上一页 下一页
1、常用电工工具
（5）测电笔的其他用途
1、可用来判断直流是否接地。在对地绝缘的直流系统中，可站在地上用测电笔
接触直流系统中的正极或负极，如果测电笔氖泡不亮，则没有接地现象。如果氖泡发
起绝缘作用，防止工作人员在电气设备上工作或操作时发生
直接触电。
2.1.2、分类
分为基本安全用具和辅助安全用具两类。基本安全用具的绝
缘强度能长时间可靠承受电气设备的工作电压，能直接用来操作
带电设备，如绝缘棒、绝缘夹钳、携带式电压电流指示器等。辅
助安全用具的绝缘强度虽有一定要求，但不足以承受电气设备的
工作电压，只能配合基本安全用具使用，以进一步加强基本安全
➢小心操作，以防发生相间或对地短路事故。
➢与带电体保持足够的安全间距（10kV高压的安全距离应
大于0.7m）。
➢室外操作时，必须天气良好，在雨、雪、雾及 湿度较大的
天气时，不宜进行操作，以免发生危险 。
1、常用电工工具
1.2 电工刀
➢不得用于带电作业，以免触电。
➢应将刀口朝外剖削，并注意避免伤及手指。
或冲击钻因过载而损坏。冲击钻因故突然堵转时，应立即
切断电源。在钻孔过程中应经常把钻头从钻孔中抽出以便
排除钻屑
1、常用电工工具
3.射钉枪
1)射钉枪必须由经培训考核合格的人员使用，按规
定程序操作，不准乱射。
2)要制定发放、保管、使用、维修等管理
制度，并由专人负责。
3)在薄墙、轻质墙上射钉时，对面不得有人
4、螺丝刀式测电笔前端金属体较长，应加装绝缘套管，避免测试时候造
成短路或触电事故。
5、使用完毕后，要保持测电笔清洁，并放置在干燥处，严防碰摔。
上一页 下一页
1、常用电工工具
（5）测电笔的其他用途
1、可用来判断直流是否接地。在对地绝缘的直流系统中，可站在地上用测电笔
接触直流系统中的正极或负极，如果测电笔氖泡不亮，则没有接地现象。如果氖泡发
起绝缘作用，防止工作人员在电气设备上工作或操作时发生
直接触电。
2.1.2、分类
分为基本安全用具和辅助安全用具两类。基本安全用具的绝
缘强度能长时间可靠承受电气设备的工作电压，能直接用来操作
带电设备，如绝缘棒、绝缘夹钳、携带式电压电流指示器等。辅
助安全用具的绝缘强度虽有一定要求，但不足以承受电气设备的
工作电压，只能配合基本安全用具使用，以进一步加强基本安全
➢小心操作，以防发生相间或对地短路事故。
➢与带电体保持足够的安全间距（10kV高压的安全距离应
大于0.7m）。
➢室外操作时，必须天气良好，在雨、雪、雾及 湿度较大的
天气时，不宜进行操作，以免发生危险 。
1、常用电工工具
1.2 电工刀
➢不得用于带电作业，以免触电。
➢应将刀口朝外剖削，并注意避免伤及手指。
或冲击钻因过载而损坏。冲击钻因故突然堵转时，应立即
切断电源。在钻孔过程中应经常把钻头从钻孔中抽出以便
排除钻屑
1、常用电工工具
3.射钉枪
1)射钉枪必须由经培训考核合格的人员使用，按规
定程序操作，不准乱射。
2)要制定发放、保管、使用、维修等管理
制度，并由专人负责。
3)在薄墙、轻质墙上射钉时，对面不得有人
电工仪表教案
电工仪表教案教案标题：电工仪表教案教案概述：本教案旨在帮助学生掌握电工仪表的基本原理、使用方法和维护技巧。
通过理论学习和实践操作，学生将能够熟练使用各种电工仪表，并具备解决常见故障的能力。
教学目标：1. 理解电工仪表的基本原理和分类；2. 掌握电压表、电流表和电阻表的使用方法；3. 学会使用万用表进行电路测试和故障排除；4. 熟悉电工仪表的维护和保养技巧；5. 培养学生的实践操作和问题解决能力。
教学重点：1. 电工仪表的基本原理和分类；2. 电压表、电流表和电阻表的使用方法；3. 万用表的使用技巧；4. 电工仪表的维护和保养。
教学准备：1. 电工仪表样品和实验设备；2. 多媒体投影仪和电脑；3. 实验材料和电路模型；4. 相关教学资料和参考书籍。
引入活动：1. 使用多媒体投影仪展示一些电工仪表的图片，并引导学生讨论其作用和用途；2. 引导学生思考电工仪表在电路测试和故障排除中的重要性。
知识讲解：1. 介绍电工仪表的基本原理和分类，包括模拟仪表和数字仪表；2. 详细讲解电压表、电流表和电阻表的使用方法，包括接线、量程选择和读数方法；3. 介绍万用表的功能和使用技巧，包括测量电压、电流、电阻和频率等；4. 讲解电工仪表的维护和保养方法，包括定期校准、防止碰撞和保持清洁等。
实践操作：1. 分发电工仪表样品和实验设备，让学生进行实践操作；2. 指导学生使用电压表、电流表和电阻表进行简单电路的测试；3. 引导学生使用万用表进行复杂电路的测试和故障排除；4. 指导学生记录实验结果并进行数据分析。
讨论与总结：1. 组织学生就实践操作中遇到的问题进行讨论和交流；2. 引导学生总结电工仪表的使用方法和注意事项；3. 激发学生对电工仪表的兴趣和进一步学习的欲望。
作业布置：要求学生根据所学知识，编写一份关于电工仪表的维护和保养指南，并提交到指定邮箱。
1. 回顾本节课的教学效果，检查学生对电工仪表的掌握程度；2. 总结教学中存在的问题和不足，并提出改进措施；3. 准备下节课的教学内容和教学资源。
电工工具及仪表的使用教案2
电工工具及仪表的使用-教案第一章：电工工具概述1.1 电工工具的分类与作用1.2 常用电工工具的外观识别及基本使用方法1.3 电工工具的安全使用注意事项第二章：基本电工工具的使用2.1 螺丝刀、扳手等手动工具的使用2.2 电笔、测电笔等测量工具的使用2.3 绝缘棒、钳子等绝缘工具的使用第三章：电工仪表概述3.1 电工仪表的分类与作用3.2 常用电工仪表的识别与使用方法3.3 电工仪表的读数及误差分析第四章：电压表与电流表的使用4.1 电压表的使用方法与注意事项4.2 电流表的使用方法与注意事项4.3 电压表与电流表的接线方法及测量实例第五章：万用表的使用5.1 万用表的识别与使用方法5.2 万用表测量电阻、电压、电流等参数的实例5.3 万用表在实际维修中的应用案例第六章：电能表和功率表的使用6.1 电能表的种类与结构6.2 电能表的安装、接线与读数方法6.3 功率表的种类与结构6.4 功率表的接线与读数方法第七章：兆欧表的使用7.1 兆欧表的种类与结构7.2 兆欧表的使用方法与注意事项7.3 兆欧表测量绝缘电阻的实例第八章：频率计和示波器的使用8.1 频率计的种类与结构8.2 频率计的使用方法与注意事项8.3 示波器的种类与结构8.4 示波器的使用方法与注意事项第九章：电桥的使用9.1 电桥的种类与结构9.2 电桥的使用方法与注意事项9.3 电桥测量电阻、电容等参数的实例第十章：电工工具及仪表的维护与保养10.1 电工工具的维护与保养方法10.2 电工仪表的维护与保养方法10.3 电工工具及仪表在使用过程中的常见问题与解决方法第十一章：电阻测量与分析11.1 电阻的种类及其特性11.2 电阻测量方法及仪器选择11.3 实际电路中电阻的测量与分析案例第十二章：电容测量与分析12.1 电容的种类及其特性12.2 电容测量方法及仪器选择12.3 实际电路中电容的测量与分析案例第十三章：电感测量与分析13.1 电感的种类及其特性13.2 电感测量方法及仪器选择13.3 实际电路中电感的测量与分析案例第十四章：交流电测量与分析14.1 交流电的基本概念及测量方法14.2 交流电测量仪表的选择与使用14.3 实际电路中交流电的测量与分析案例第十五章：综合实践与应用15.1 电工工具及仪表在实际项目中的应用15.2 综合实践项目设计与实施15.3 电工工具及仪表使用过程中的问题解决与技巧提升重点和难点解析重点：1. 电工工具的分类与作用2. 常用电工工具的使用方法3. 电工仪表的分类与作用4. 常用电工仪表的使用方法与读数5. 电工工具及仪表在实际项目中的应用难点：1. 电工仪表的误差分析及处理2. 电工工具及仪表在复杂电路中的应用3. 电工工具及仪表的维护与保养方法4. 实际电路中电阻、电容、电感的测量与分析5. 交流电的测量与分析及实际应用通过对本教案的认真学习，学生将能够掌握电工工具和仪表的基本使用方法，理解其工作原理，提高电工技能水平，为从事电工工作打下坚实的基础。
电工工具及仪表的使用教案2
电工工具及仪表的使用-教案章节一：电工工具概述教学目标：1. 了解电工工具的分类及功能。
2. 掌握常见电工工具的使用方法。
教学内容：1. 电工工具的分类：通用电工工具、专用电工工具、测量工具等。
2. 常见电工工具的功能及使用方法：螺丝刀、扳手、钢尺、电笔、测电笔、绝缘电阻表等。
教学活动：1. 教师讲解电工工具的分类及功能。
2. 学生观看实物或图片，了解各种电工工具的外观。
3. 教师演示常见电工工具的使用方法。
4. 学生分组练习，互相交流心得。
章节二：电工仪表概述教学目标：1. 了解电工仪表的分类及功能。
2. 掌握常见电工仪表的使用方法。
教学内容：1. 电工仪表的分类：电压表、电流表、钳形表、万用表等。
2. 常见电工仪表的功能及使用方法：电压表、电流表、钳形表、万用表等。
教学活动：1. 教师讲解电工仪表的分类及功能。
2. 学生观看实物或图片，了解各种电工仪表的外观。
3. 教师演示常见电工仪表的使用方法。
4. 学生分组练习，互相交流心得。
章节三：电压表的使用教学目标：1. 掌握电压表的使用方法。
2. 能够正确测量电路中的电压。
教学内容：1. 电压表的结构及工作原理。
2. 电压表的使用方法：接线、校零、选择量程、读数等。
教学活动：1. 教师讲解电压表的结构及工作原理。
2. 学生观看电压表的使用方法演示。
3. 教师指导学生进行电压测量实验，分组练习。
4. 学生互相交流实验心得，总结电压测量的注意事项。
章节四：电流表的使用教学目标：1. 掌握电流表的使用方法。
2. 能够正确测量电路中的电流。
教学内容：1. 电流表的结构及工作原理。
2. 电流表的使用方法：接线、校零、选择量程、读数等。
教学活动：1. 教师讲解电流表的结构及工作原理。
2. 学生观看电流表的使用方法演示。
3. 教师指导学生进行电流测量实验，分组练习。
4. 学生互相交流实验心得，总结电流测量的注意事项。
章节五：钳形表的使用教学目标：1. 掌握钳形表的使用方法。
常用电工工具的使用教案
湖南省技工学校实习教学教案教师姓名：湖南省劳动厅编制2013-2014学年上学期第周第课时实训课题常用电工工具的使用[目的要求]认识电工工具是培养电工动手能力和解决实际问题的实践基础[教学内容及过程]导入教学：电工基本操作工艺是电工的基本功。
主要包括常用电工工具的使用、导线的连接方法、常用焊接工艺、电气设备紧固件的埋设和电工识图等内容。
它是培养电工动手能力和解决实际问题的实践基础。
电工工具是电气操作的基本工具，电气操作人员必须掌握电工常用工具的结构、性能和正确的使用方法。
常用电工工具基本分为三类：1、通用电工工具：指电工随时都可以使用的常备工具。
主要有测电笔、螺丝刀、钢丝钳、活络扳手、电工刀、剥线钳等。
2、线路装修工具：指电力内外线装修必备的工具。
它包括用于打孔、紧线、钳夹、切割、剥线、弯管、登高的工具及设备。
主要有各类电工用凿、冲击电钻、管子钳、剥线钳、。
紧线器、弯管器、切割工具、套丝器具等3、设备装修工具：指设备安装、拆卸、紧固及管线焊接加热的工具。
主要有各类用于拆卸轴承、连轴器、皮带轮等紧固件的拉具，安装用的各类套筒扳手及加热用的喷灯等。
一、测电笔测电笔是用于检测线路和设备是否带电的工具，有笔式和螺丝刀式两种，其结构如图2.1(a)、(b)所示。
a bC d图2.1 低压测电笔及其用法(a)笔式 (b)螺丝刀式 (c)笔式测电笔用法(d)螺丝刀式测电笔用法使用时手指必须接触金属笔挂（笔式）或测电笔的金属螺钉部（螺丝刀式）。
使电流由被测带电体经测电笔和人体与大地构成回路。
只要被测带电体与大地之间电压超过60V时，测电笔内的氖管就会起辉发光。
操作方式如图2.1(c)、(d)所示。
由于测电笔内氖管及所串联的电阻较大，形成的回路电流很小，不会对人体造成伤害。
应注意，测电笔在使用前，应先在确认有电的带电体上试验，确认测电笔工作正常后，再进行正常验电，以免益阳高级技工学校2013-2014学年上学期第周第课时氖管损坏造成误判，危及人身或设备安全。
电工工具及仪表的使用教案2
一、教案基本信息教案名称：电工工具及仪表的使用-教案课时安排：2课时（90分钟）教学目标：1. 让学生了解和掌握电工工具及仪表的基本知识和使用方法。
2. 培养学生安全、正确使用电工工具及仪表的操作技能。
3. 增强学生对电工工具及仪表的维护和保养意识。
教学内容：1. 电工工具的种类及使用方法。
2. 电工仪表的种类及使用方法。
3. 电工工具及仪表的安全使用注意事项。
教学方法：1. 讲授法：讲解电工工具及仪表的基本知识、使用方法及安全注意事项。
2. 示范法：演示电工工具及仪表的操作使用。
3. 练习法：学生分组练习，教师巡回指导。
二、教学过程1. 导入新课教师简要介绍电工工具及仪表在电气安装、维修等领域的应用，激发学生的学习兴趣。
2. 讲解与演示(1) 电工工具讲解常用电工工具的分类、功能及使用方法，如螺丝刀、扳手、钢卷尺、电笔等。
(2) 电工仪表讲解常用电工仪表的分类、功能及使用方法，如电压表、电流表、万用表等。
(3) 安全注意事项讲解电工工具及仪表的安全使用注意事项，如遵守操作规程、避免触电等。
3. 学生练习学生分组进行练习，教师巡回指导，纠正错误操作。
4. 课堂小结三、课后作业1. 复习本节课所学内容，掌握电工工具及仪表的基本知识和使用方法。
2. 查阅资料，了解电工工具及仪表的维护和保养方法。
四、教学评价1. 学生能熟练掌握电工工具及仪表的基本知识和使用方法。
2. 学生能安全、正确地进行电工工具及仪表的操作。
3. 学生能了解电工工具及仪表的维护和保养方法。
五、教学资源1. 电工工具及仪表实物。
2. 教学PPT。
3. 操作手册、资料等。
六、教学建议1. 课前准备：确保电工工具及仪表实物、教学PPT等教学资源准备齐全。
2. 课堂纪律：加强课堂管理，确保学生安全、正确地进行练习。
3. 教学反馈：关注学生在练习过程中的表现，及时发现问题并进行指导。
4. 课后跟进：及时批改课后作业，了解学生掌握情况，针对性地进行辅导。
(完整word版)常用电工工具及电工仪表的使用
常用电工工具及电工仪表的使用教材分析：《常用电工工具及电工仪表的的使用》是中国劳动与社会保障出版社《电工工艺技术》中项目四的内容，是学生将理论与实践相结合的基础，学好这节课对后面的实践课程至关重要。
教学目标：（一）知识目标：1、掌握常用电工工具及仪表的使用方法和技巧；2、学会使用电工仪表测量常用参量。
（二）能力目标：培养学生的自主学习能力和归纳总结的能力。
（三）情感目标：增强学生严谨认真的工作态度。
教学重点：常用电工仪表的使用方法教学难点：常用电工仪表的结构组成及工作原理。
教学方法：练习法、任务驱动法，即教师通过问题诱导→启发讨论→探索结果，引导学生思考→分析→动手操作，使学生在获得知识的同时，能够掌握方法、提升自主学习的能力。
教具准备：常用电工工具、电工仪表、导线教学过程教师活动学生活动设计意图（一）复习旧知1、请学生回答导体色标的相关知识。
2、师生共同回顾安全用电相关知识。
学生回忆导体色标，并简述。
师生共同回顾安全用电的相关知识温故而知新。
时刻牢记安全用电（二）创设背景，导入新知提出疑问：我们前面学过电压的等级及安全电压，试想你如何知晓我们的家庭用电是多少呢？同时放映图片：显示几种常用电工工具及万用表思考并回答提问观看图片并思考是否认识图片上的工具，知道该如何使用吗？以设疑及图片展示的方式导入新知，激起学生兴趣（三）新授知识一、常用电工工具的使用：含义：电工常用工具是指一般专业电工都要运用的工具。
举例：常用原工具有验电器、螺钉旋具、钢丝钳、尖嘴钳、断线钳、剥线钳、电工刀等。
1、验电器：分为低压验电器和高压验电器两种。
低压验电器又称测电笔（如图，图片展示），分笔式，螺丝刀式两种。
组成：氖泡、电阻、弹簧、笔身、笔尖。
使用：把笔握妥（拿毛笔手法），以手指（食指）触及笔尾的金属体，使氖泡小窗背光朝自己。
注意：使用时，手握部位不能超过绝缘部分。
2、螺钉旋具：螺钉旋具又称螺丝刀，分为“一”字形和“十”字形两种。
最新常用电工工具的使用教案
精品文档湖南省技工学校实习教学教案教师姓名：实训课题常用电工工具的使用目的要求]认识电工工具是培养电工动手能力和解决实际问题的实践基础教学内容及过程]导入教学：电工基本操作工艺是电工的基本功。
主要包括常用电工工具的使用、导线的连接方法、常用焊接工艺、电气设备紧固件的埋设和电工识图等内容。
它是培养电工动手能力和解决实际问题的实践基础。
电工工具是电气操作的基本工具，电气操作人员必须掌握电工常用工具的结构、性能和正确的使用方法。
常用电工工具基本分为三类：1、通用电工工具：指电工随时都可以使用的常备工具。
主要有测电笔、螺丝刀、钢丝钳、活络扳手、电工刀、剥线钳等。
2、线路装修工具：指电力内外线装修必备的工具。
它包括用于打孔、紧线、钳夹、切割、剥线、弯管、登高的工具及设备。
主要有各类电工用凿、冲击电钻、管子钳、剥线钳、。
紧线器、弯管器、切割工具、套丝器具等3、设备装修工具：指设备安装、拆卸、紧固及管线焊接加热的工具。
主要有各类用于拆卸轴承、连轴器、皮带轮等紧固件的拉具，安装用的各类套筒扳手及加热用的喷灯等。
一、测电笔测电笔是用于检测线路和设备是否带电的工具，有笔式和螺丝刀式两种，其结构如图2.1(a)、(b)所示。
a bC d图2.1 低压测电笔及其用法(a)笔式 (b)螺丝刀式 (c)笔式测电笔用法(d)螺丝刀式测电笔用法使用时手指必须接触金属笔挂（笔式）或测电笔的金属螺钉部（螺丝刀式）。
使电流由被测带电体经测电笔和人体与大地构成回路。
只要被测带电体与大地之间电压超过60V时，测电笔内的氖管就会起辉发光。
操作方式如图.1(c)、(d)所示。
由于测电笔内氖管及所串联的电阻较大，形成的回路电流很小，不会对人体造成伤害。
应注意，测电笔在使用前，应先在确认有电的带电体上试验，确认测电笔工作正常后，再进行正常验电，以免精品文档氖管损坏造成误判，危及人身或设备安全。
要防止测电笔受潮或强烈震动，平时不得随便拆卸。
手指不可接触笔尖露金属部分或螺杆裸部分，以免触电造成伤害。
电工工具及仪表的使用教案
电工工具及仪表的使用教案第一章：电工工具概述1.1 电工工具的分类与作用1.2 常用电工工具的识别与使用方法1.3 电工工具的安全使用与维护第二章：测量工具及使用2.1 电流表、电压表的使用方法2.2 钳形电流表、高压测量仪的使用方法2.3 电能表、万用表的使用方法第三章：电工常用仪表设备3.1 电工仪表的分类与作用3.2 兆欧表、绝缘电阻表的使用方法3.3 电桥、示波器的使用方法第四章：常用电工测量方法4.1 电流测量、电压测量的方法与注意事项4.2 电阻测量、电容测量、电感测量的方法与注意事项4.3 功率测量、电能测量的方法与注意事项第五章：电工工具与仪表的选用及维护5.1 电工工具与仪表的选择原则5.2 电工工具与仪表的使用与维护方法5.3 电工工具与仪表的常见故障与排除方法第六章：安全用电与急救知识6.1 电工安全用电的基本原则6.2 触电事故的预防与处理6.3 电工常用的安全防护设备6.4 电气火灾的预防与扑救方法6.5 电工事故的急救处理方法第七章：电缆与电线的选择与敷设7.1 电缆与电线的类型及性能7.2 电缆与电线的选择原则7.3 电线敷设的方法与注意事项7.4 电缆接头的制作与维护7.5 电缆线路的检查与维护第八章：变压器的识别与使用8.1 变压器的工作原理与类型8.2 变压器的结构与性能8.3 变压器的识别与检测方法8.4 变压器的安装与维护方法8.5 变压器常见故障与处理方法第九章：电动机的识别与使用9.1 电动机的类型与结构9.2 电动机的工作原理与性能9.3 电动机的识别与检测方法9.4 电动机的安装与维护方法9.5 电动机常见故障与处理方法第十章：照明设备及其控制10.1 照明设备的选择与安装10.2 常用照明控制设备的使用方法10.3 照明线路的敷设与维护10.4 节能照明设备及其应用10.5 照明设备常见故障与处理方法第十一章：电工常用元器件识别与检测11.1 电阻、电容、电感的识别与检测11.2 交流接触器、继电器的识别与检测11.3 断路器、熔断器的识别与检测11.4 电子元件的识别与检测11.5 元器件故障分析与更换方法第十二章：低压配电设备的安装与维护12.1 低压配电柜的安装与调试12.2 开关柜、配电盘的安装与维护12.3 漏电保护器、断路器的安装与调试12.4 电气线路的检查与故障排除12.5 低压配电设备的安全操作与维护第十三章：电气控制线路的设计与调试13.1 电气控制线路的设计原则与方法13.2 控制电路图的阅读与绘制13.3 电气控制设备的安装与调试13.4 常用控制电路的应用与分析13.5 电气控制线路的故障诊断与维修第十四章：PLC控制系统的设计与应用14.1 PLC的基本工作原理与结构14.2 PLC编程软件的使用方法14.3 PLC控制系统的设计与调试14.4 PLC控制系统与传统控制系统的比较14.5 PLC控制系统的维护与故障处理第十五章：现代电工技术与新兴领域15.1 智能电网与分布式能源15.2 电动汽车与充电设施15.3 物联网技术与电工应用15.4 节能技术及其在电工领域的应用15.5 电工领域的未来发展趋势与挑战重点和难点解析本文主要介绍了电工工具及仪表的使用、测量工具及使用、电工常用仪表设备、常用电工测量方法、电工工具与仪表的选用及维护、安全用电与急救知识、电缆与电线的选择与敷设、变压器的识别与使用、电动机的识别与使用、照明设备及其控制、电工常用元器件识别与检测、低压配电设备的安装与维护、电气控制线路的设计与调试、PLC控制系统的设计与应用以及现代电工技术与新兴领域等十五个章节的内容。
电工仪器仪表的使用课程标准教案2
《电工仪器仪表的使用》课程标准教案
一、适用对象
高等职业教育层次学生
二、课程性质
本课题是应用电子技术、楼宇智能技术、电气自动化等专业的一门重要的专业实践课程，通过本课程的学习，培养学生具有一定的电工理论知识和较强的实践能力，让学生学会仪器仪表的使用方法及技巧。
三、参考学时
60学时
四、学分
学分
五、课程目标
通过任务引领的项目活动，掌握电工仪器仪表使用的基本技能，使学生具备本专业所必须具备的电工仪器仪表的理论及专业实践技能，培
养学生爱岗敬业和吃苦耐劳的精神以及良好的工作习惯。
1、了解安全生产、文明生产的基本知识；
2、了解常用电工仪器仪表的原理和结构；
3、掌握常用电工仪器仪表的使用和维护；
4、熟悉钳工车间所需的规范和制度并能参与制定；
5、培养严谨细致工作作风和吃苦耐劳精神。
六、设计思路
该门课程按照“以能力为本位，以职业实践为主线，以项目课程为主体的模块化专业课程体系”的总体设计要求，该门课程以培养学生掌握实践技能，巩固理论知识，了解管理常识为总体目标，紧紧围绕工作任务完成的需要来选择和组织课程内容，突出工作任务与知识的联系，让学生在实践练习的基础上掌握知识和技能。
电工仪器仪表的使用课程学习项目选取的基本依据是该课程涉及的工作领域及工作任务范围，根据任务完成的需要及高等职业学校学生
的学习特点，确定课程的知识和内容，通过预设项目的学习和训练，使学生学完后具有一定的电工技能水准。
七、内容纲要
模块一电工仪器仪表的使用。
常用电工仪表演示教案
测量绝缘电阻
将兆欧表的L端子接在待测设备的 导体上，E端子接在设备的接地端 子上，即可测量绝缘电阻。
测量接地电阻
将兆欧表的L端子接在接地体上， E端子接在接地线上，即可测量接 地电阻。
接地电阻测试仪的使用方法
测量接地电阻
将接地电阻测试仪的探针插入接地体 中，选择合适的量程，即可测量接地 电阻。
测量土壤电阻率
总结词
兆欧表用于测量绝缘电阻，常见故障 包括启动困难、测量值不准确、显示 屏无显示等。
启动困难
可能是由于被测物体带电或线路连接 不良等原因，需要检查被测物体是否 带电并重新连接线路。
测量值不准确
可能是由于量程选择不正确或内部元 件故障，需要重新选择量程或维修内 部元件。
显示屏无显示
检查电池是否电量不足，更换电池后 如仍无显示，可能是显示屏损坏，需 要更换显示屏。
常用电工仪表演示教案
• 常用电工仪表介绍 • 电工仪表的使用方法 • 电工仪表的维护与保养 • 电工仪表的常见故障及排除方法 • 电工仪表的应用实例
01
常用电工仪表介绍
万用表
总结词
多功能测量工具
详细描述
万用表是一种多功能测量工具，可以用来测量电压、电流和电阻等参数。它具 有操作简单、携带方便的特点，是电工维修和检测工作中不可或缺的工具之一。
清洁与润滑
定期清洁仪表外壳和内部元件，并在活动 部位涂抹适量的润滑脂，以保证操作顺畅 。
04
电工仪表的常见故障及排除方法
万用表的常见故障及排除方法
总结词
万用表是电工常用的测量仪表 ，其常见故障包括表笔接触不 良、显示屏不亮、测量误差大
等。
表笔接触不良
检查表笔插头是否松动或损坏 ，如有需要更换插头。
常用电工工具的使用教案
图 剥线钳
[实训小结]
1.简要回顾课程内容。
2.分析学生在实习过程中存在的问题和要注意的事项。
[实训报告]
常用的电工工具有哪些
练习使用各种工具
湖南省技工学校
实习教学教案
教师姓名：
工种
电工
执行记录
日期
星期
检查
签字
班级
节次
课题
常用电工工具的使用
课的
类型
实习
教
学
目
的
认识电工工具是培养电工动手能力和解决实际问题的实践基础
具体要求
正确认识使用工具
实习工件对象
电工常用工具
教学
环节
时间
分配
组织教学时间
5分钟
巡回指导时间
230分钟
简明工艺分析时间3Fra bibliotek分钟紧线器、弯管器、切割工具、套丝器具等
3、设备装修工具：指设备安装、拆卸、紧固及管线焊接加热的工具。主要有各类用于拆卸轴承、连轴器、皮带轮等紧固件的拉具，安装用的各类套筒扳手及加热用的喷灯等。
一、测电笔
测电笔是用于检测线路和设备是否带电的工具，有笔式和螺丝刀式两种，其结构如图(a)、(b)所示。
ab
Cd
活络扳手的钳口可在规格范围内任意调整大小，用于旋动螺杆螺母，其结构如图(a)所示。
图 活络扳手
(a)构造(b)扳大螺母握法(c)扳较小螺母握法
活络扳手规格较多，电工常用的有150mm×19mm、200mm×24mm、250mm×30mm等几种，前一个数表示体长，后一个数表示扳口宽度。扳动较大螺杆螺母时，所用力矩较大，手应握在手柄尾部，如图(b)所示。扳动较小螺杆螺母时，为防止钳口处打滑，手可握在接近头部的位置，且用拇指调节和稳定螺杆，如图(c)所示。
[实训小结]
1.简要回顾课程内容。
2.分析学生在实习过程中存在的问题和要注意的事项。
[实训报告]
常用的电工工具有哪些
练习使用各种工具
湖南省技工学校
实习教学教案
教师姓名：
工种
电工
执行记录
日期
星期
检查
签字
班级
节次
课题
常用电工工具的使用
课的
类型
实习
教
学
目
的
认识电工工具是培养电工动手能力和解决实际问题的实践基础
具体要求
正确认识使用工具
实习工件对象
电工常用工具
教学
环节
时间
分配
组织教学时间
5分钟
巡回指导时间
230分钟
简明工艺分析时间3Fra bibliotek分钟紧线器、弯管器、切割工具、套丝器具等
3、设备装修工具：指设备安装、拆卸、紧固及管线焊接加热的工具。主要有各类用于拆卸轴承、连轴器、皮带轮等紧固件的拉具，安装用的各类套筒扳手及加热用的喷灯等。
一、测电笔
测电笔是用于检测线路和设备是否带电的工具，有笔式和螺丝刀式两种，其结构如图(a)、(b)所示。
ab
Cd
活络扳手的钳口可在规格范围内任意调整大小，用于旋动螺杆螺母，其结构如图(a)所示。
图 活络扳手
(a)构造(b)扳大螺母握法(c)扳较小螺母握法
活络扳手规格较多，电工常用的有150mm×19mm、200mm×24mm、250mm×30mm等几种，前一个数表示体长，后一个数表示扳口宽度。扳动较大螺杆螺母时，所用力矩较大，手应握在手柄尾部，如图(b)所示。扳动较小螺杆螺母时，为防止钳口处打滑，手可握在接近头部的位置，且用拇指调节和稳定螺杆，如图(c)所示。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
课题电工工具及仪表的使用课型新课授课班级授课时数8教学目标1．了解常用电工仪表的分类、常用标志符号及应用。
2．掌握直流及交流电流、电压的测量原理和直接测量方法，了解扩大电流、电压测量量程的方法。
3．掌握用电阻表测量电阻和用兆欧表测量绝缘电阻的方法，了解测量电阻的其他方法。
教学重点1．电工仪表的精确度等级的含义及正确选用方法。
2．直流电流的测量方法和用分流器扩大其量程的原理及方法。
3．交流电流的直接测量方法和用电流互感器扩大其测量量程的原理及方法。
4．直流电压和交流电压的测量方法。
教学难点磁电系仪表及电磁系仪表的基本结构及工作原理，并根据其工作原理了解仪表的使用范围。
学情分析教学效果教后记新课Ａ．引入在电气线路、用电设备的安装、使用与维修过程中，电工仪表对整个电气系统的检测、监视和控制起着极为重要的作用。
Ｂ．新授课第一节常用电工仪表的基本知识一、常用电工仪表的分类1．按测量对象不同：电流表、电压表、功率表、电度表、电阻表。
2．按仪表的工作原理：磁电式、电磁式、电动式、感应式。
3．按测量电流种类：交流表、直流表、交直流两用表。
4．按使用性质和装置方法：固定式、携带式。
5．按误差等级：0.1级、0.2级、0.5级、1.0级和1.5级。
二、电工仪表常用面板符号电工仪表面板上的符号表示该仪表的使用条件，有关电气参数的范围、结构和精确度等级等，为该仪表的选择和使用提供了重要依据。
符号含义符号含义电流表电度表毫安表电阻表电压表兆欧表毫伏表仪表倾斜60放置交流电正端钮（介绍性引入）（介绍性讲解）（引导学生按类别记忆）直流电负端钮交直流电公共端钮（多量程仪表或复用表用）符号含义符号含义三相交流电接地端钮磁电式仪表与外壳相连的端钮磁电式比率表以标度尺量程百分数表示的精确度等级，如 1.5级电磁式仪表以标度尺长度百分数表示的精确度等级，如 1.5级电磁式比率表以指示值的百分数表示的精确度等级，如 1.5 级。
仪表垂直放置仪表水平放置三、电工仪表的误差、精确度与灵敏度（一）误差类型误差：在测量过程中，由于仪表本身的机构、电路参数或受外界因素影响而发生变化，导致仪表指示值与实际值之间产生的差值。
1．绝对误差仪表指示值与实际值之间的差值AΑx2．相对误差绝对误差与实际值比值的百分数%100/A 在实际情况下用x A 代替A ，称为标称或名义相对误差%100/x A （举例讲解）（介绍性讲解）3．引用误差绝对误差与量程之比%100MA （二）减小或消除误差的方法1．系统误差选择经过校正、精确度高的仪表工具并使用正确的方法测量。
2．偶然误差增加测量次数，通过重复测量最后求出其平均值作为测量结果。
3．疏失误差提高操作者的素质、工作责任心并树立科学求实的工作作风。
（三）仪表的精确度和灵敏度1．精确度国家标准规定仪表的精确度等级共分七级，它与误差的对应关系如下表所示。
精确度等级0.10.20.51.01.52.55.0误差等级1.02.05.00.15.15.20.5上表中数字越小者精确度越高。
2．灵敏度SAS：指针偏转角度变化量。
A ：为被测量的变化量。
灵敏度越高，测量精确度越高，误差越小，仪表质量越好。
四、电工仪表的型号对于安装式电工仪表，其型号由五部分组成。
形状第一位代号（数字）：仪表面板形状的最大尺寸。
形状第二位代号（数字）：仪表外壳尺寸。
系列代号（字母）：仪表工作原理方式，C磁电式，T电磁式。
设计序号（数字）：1、2。
用途符号（字母）：V测电压，A测电流。
便携式仪表不用形状代号。
五、电工仪表测量方法测量：将未知的被测量与已知的标准量进行直接或间接的比较，从中确定出被测量大小的过程。
1．直接测量法利用仪表直接获取测量结果的方法，速度快但精度低。
2．间接测量法先由仪表测出所需中间量，再用公式计算出被测量的方法，精确度高但速度慢。
六、电工仪表使用注意事项（1）先仔细阅读说明书，并严格按说明书要求存放和使用。
（2）长期使用或长期存放的仪表，应定期检验和校正。
（3）轻拿轻放，不得随意调试和拆装，以免影响灵敏度与准确性。
（4）在测量进行中不得更换挡位或切换开关。
（5）严格分清仪表测量功能和量程，不得用错，更不能接错测量线路。
第二节电流表与电压表一、电流表与电压表的工作原理（一）磁电式仪表1．结构磁电式仪表的原理结构如上图所示。
固定部分：永久磁铁、极靴、圆柱形铁心。
可动部分：绕在铝框上的线圈、线圈两端的轴、指针、平衡重物、游丝。
永久磁铁置于可动线圈外面，可动线圈位于永久磁铁当中。
整个可动部分被支承在轴承上。
2．工作原理被测电流流过线圈线圈受电磁力矩转动带动指针偏转带动游丝发生弹性形变形变与电磁力矩相等时指针静止。
3．通常用来测量直流电压、电流。
（二）电磁式1．结构固定部分：固定线圈、固定铁片。
（看图讲解）（看图讲解）可动部分：可动铁片、转动轴、指针、游丝、零位调整装置。
2．工作原理被测电流流过线圈两铁片被磁化而排斥动铁片运动指针偏转游丝形变与偏转力矩相等时指针静止。
3．通常用来测量交流电压、电流。
二、电流的测量（一）直流电流的测量（1）用直流电流表测直流电流的线路如下图所示。
（2）接线电流表的正端接被测电路的高电位端，负端接被测电路的低电位端。
注意在仪表的允许范围内测量。
（3）扩大量程测量较大电流时应在仪表上并联低阻值电阻制成的分流器，如下图所示。
分流器的电阻值可用下式计算1)-(/g nRR分式中，分R——分流器电阻值，单位为欧姆。
gR——电流表表头内阻，单位为欧姆。
n——扩大量程倍数。
（二）交流电流的测量1．测量交流电流时，电流表不分极性，只要按下图串入被测电路即可。
2．扩大量程测量较大电流时可加接电流互感器，其接线原理如下图所示。
（画图讲解）在工程上配电流互感器用的交流电流表量程为 5 A。
但表盘上读数在出厂前已按电流互感器比率标出，可直接读出被测电流值。
使用电流互感器时，二次侧不允许断开，铁心及二次线圈的一端应接地。
（三）用钳形电流表测交流电流钳形电流在测电流时不用串入被测电路，是一种使用方便的携带式仪表。
1．钳形电流表的基本结构和工作原理钳形电流表简称钳形表，主要由一只电磁式电流表和穿心式电流互感器组成。
穿心式电流互感器的二次绕组缠绕在铁心上且与电流表相连，它的一次绕组即为穿过互感器中心的被测导线。
旋钮实际上是一个量程选择开关，扳手的作用是开合穿心式互感器铁心的可动部分，以便使其钳入被测导线。
测量电流时，按动扳手，打开钳口，将被测载流导线置于穿心式电流互感受器的中间，当被测导线中有交变电流通过时，交流电流的磁通在互感器二次绕组中感应出电流，该电流通过电磁式电流表的线圈，使指针发生偏转，在表盘标度尺上指出被测电流值。
2．钳形表的正确使用（1）测量前应注意调零。
（2）检查钳口的开合情况，要求钳口开合自如，两边钳口结合面接触紧密。
（3）正确选择量程，尽量让被测值超过中间刻度。
（4）当被测电路电流太小时，为提高精确度，可将被测载流导线在钳口部分的铁心柱上缠绕几圈后进行测量，将指针指示数除以穿入钳口内导线根数即得实际电流值。
（5）测量时，应使被测导线置于钳口内中心位置，以利于减小测量误差。
（6）钳形表不用时，应将量程选择旋钮旋至最高量程挡。
三、电压的测量（一）直流电压的测量1．测量电路两端直流电压的线路如下图所示。
（介绍性讲解）（画图讲解）2．接线电压表正端接被测电路高电位点，负端接低电位点。
3．扩大量程用上图所示电路即可扩大电压表量程，所串附加电阻越大，量程越大，阻值可用下式计算g1)-(R n R 分式中，分R ——分压电阻值，单位为欧姆。
g R ——电压表表头内阻，单位为欧姆。
n ——扩大量程倍数。
（二）交流电压的测量1．测量交流电压时，电压表不分极性，只要按下图并入被测电路即可。
2．扩大量程测量较大电压时可加接电压互感器，其接线原理如下图所示。
在工程上配电压互感器按测量电压等级不同有不同的的标准电压比率，配用互感器的交流电压表量程一般为100 V ，选择时根据被测电路电压等级和电压表自身量程合理配合使用。
但表盘上读数在出厂前已按电流互感器比率标出，可直接读出被测电流值。
使用电压互感器时，二次侧不允许短路，铁心及二次侧绕组要接地。
第三节电阻表与兆欧表（讲解）电阻表和兆欧表都是用来测电阻的仪表，只是电阻表多用于测量电气线路或设备的直流电阻，而兆欧表多用于测量它们的绝缘电阻。
一、电阻表及直流电阻的测量（一）电阻表的工作原理1．基本结构：电阻表由表头、串接的附加电阻和电源组成，其电路如下图所示。
图中x R 为待测电阻。
2．调零将a 、b 两端钮短路，调节附加电阻R 的阻值，使表头指针偏转到最大值的过程就是调零，电阻表测量前应先进行调零，调零时通过表头的满刻度电流为RR U I gmax式中，U 为表头电源电压，g R 为表头内阻，R 为表内串接的附加电阻。
3．工作原理当电阻表接入待测电阻x R 后，通过表头的电流为xR RR U Ig显然电流I 随电阻R 的增大而减小，按电阻值与电流值的对应关系刻出电阻表的刻度盘，就可以直接读出被测电阻的阻值。
（1）由于电流I 与电阻R 不成正比，所以电阻表的刻度盘是不均匀的，且为反向刻度。
电阻表的刻度如下图所示。
（2）被测电阻越大，通过表头的电流越小。
（二）电阻表的正确使用（1）被测电路或设备不得带电。
（2）每次测量和更换量程挡时，均应调零。
（3）测量时，直接将a 、b 两点引出的测试笔接被测电阻或电路两端，但人体不得同时接触两个表笔接触点，以免并入人体电阻增大测量误差。
（4）测量时应估计电阻的大概阻值，选择合适的量程。
二、兆欧表及绝缘电阻的测量（介绍性讲解）兆欧表又称摇表，是一种测量电气设备及电路绝缘电阻的仪表。
（一）兆欧表的工作原理1．组成摇表外形如下图所示。
由三个部分组成：手摇直流发电机、磁电式流比计及接线桩。
2．工作原理兆欧表的工作原理示意图如图所示。
先介绍一下磁电式流比计，它有两个互成一定角度的可动线圈，装在一个有缺口的圆形铁心外面，并与指针一起固定在同一转轴上，被置于永久磁铁的磁场中，其中磁铁的磁极与圆柱形铁心之间的气隙是不均匀的。
测量时，摇动手柄，直流发电机向磁电式比流计的两个线圈及被测电阻x R输出电流，可动线圈在电磁转矩作用下带动指针偏转，指示出被测电阻的阻值。
指针的偏转角（讲解）度只与两个线圈中流过的电流的比值有关，与电源电压无关。
（二）兆欧表的选用1．常用规格250 V、500 V、1 000 V、2 500 V和5 000 V。
2．选用原则选用兆欧表时主要从输出电压及测量范围两方面进行考虑，高压设备和电路选电压高的兆欧表，低压设备和电路选低压的兆欧表。
（三）兆欧表的使用方法1．使用前的准备（1）检查兆欧表是否能正常工作可分两步进行：①空摇兆欧表，指针应指到。
