高层建筑结构设计计算书

[学⼠]某六层框架办公楼结构设计计算书届本科⽣毕业论⽂第⼀章设计任务及基本要求1.1 设计原始资料1.1.1 ⼯程概况该⼯程为六层办公楼，主体为现浇钢筋混凝⼟框架结构，占地⾯积为1310㎡，建筑⾯积5240㎡，建筑物共6层，底层层⾼5.1m，标准层层⾼3.6m，顶层层⾼4.5m，总⾼度25.5m，室内外⾼差0.450m，基础顶⾯距离室外地⾯1.05m，基础采⽤柱下独⽴基础。

该办公楼主要以层为单元出租，每层为⼀个独⽴的单元，拥有接待室、会议室、档案室、普通办公室、专⽤办公室等。

楼内设有两个电梯三个楼梯，主、次楼梯开间均为3m，进深均为6.6m，楼梯的布置均符合消防、抗震的要求。

1.1.2 设计条件⼀、抗震设防烈度：7度设防，抗震设计分组为第⼀组，设计基本地震加速度值为0.1g；⼆、基本风压： 0.55KN/m2，B类粗糙度；三、雪荷载标准值：0.2KN/m2；四、结构体系：现浇钢筋混凝⼟框架结构。

五、⼯程地质条件：拟建场地地形平坦，⼟质分布具体情况见表，II类场地⼟。

地下稳定⽔位距地表-9m，表中给定⼟层深度由⾃然地坪算起。

建筑地点冰冻深度-0.5m。

表1-1 建筑地层⼀览表序号岩⼟深度⼟层深度（m）厚度范围（m）地基⼟承载⼒（kPa）压缩模量（mPa）1 杂填⼟0.0—1.2 1.2 --- ---2 粉⼟ 1.2—2.0 0.8 200 5.03 中粗砂 2.0—4.8 2.8 300 9.54 砾砂 4.8—15.0 10.2 350 21.01.2 建筑设计任务及要求⼀、基本要求：满⾜建筑功能要求，根据已有的设计规范，遵循建筑设计适⽤、经济合理、技术先进、造型美观的原则，对建筑⽅案分析其合理性，绘制建筑施⼯图。

⼆、规定绘制的建筑施⼯图为：1、底层、标准层及顶层平⾯图：⽐例 1：150（图1-1）2、主要⽴⾯图：⽐例 1：150（图1-2，图1-3）3、屋⾯排⽔布置图：⽐例 1：1504、剖⾯图：⽐例 1：1505、墙⾝⼤样及节点详图：⽐例 1：100及1：10图1-1 标准层平⾯图2图1-3 ○E-○A轴⽴⾯图31.3结构设计任务及要求⼀、基本要求：在建筑⽅案设计的基础上，正确选择合理的结构形式，结构体系和结构布置，掌握⾼层建筑结构的计算⽅法和基本构造要求，绘制施⼯详图。

剪力墙结构毕业设计计算书一、工程概况本工程为具体名称高层住宅楼，位于具体地点。

地上X层，地下X 层，建筑高度为X米，总建筑面积为X平方米。

结构形式为剪力墙结构，抗震设防烈度为X度，设计基本地震加速度为Xg，设计地震分组为第X组，建筑场地类别为X类，场地特征周期为X秒。

二、设计依据1、《建筑结构荷载规范》（GB 50009-2012）2、《混凝土结构设计规范》（GB 50010-2010）（2015 年版）3、《建筑抗震设计规范》（GB 50011-2010）（2016 年版）4、《高层建筑混凝土结构技术规程》（JGJ 3-2010）5、相关的建筑、结构设计图集三、荷载取值1、恒载屋面恒载：具体数值kN/m²楼面恒载：具体数值kN/m²墙体自重：具体数值kN/m²2、活载屋面活载：具体数值kN/m²楼面活载：具体数值kN/m²楼梯活载：具体数值kN/m²3、风荷载基本风压：具体数值kN/m²地面粗糙度类别：具体类别4、地震作用水平地震影响系数最大值：具体数值竖向地震影响系数最大值：具体数值四、结构布置1、剪力墙布置根据建筑功能和受力要求，在建筑物的纵、横两个方向均匀布置剪力墙。

剪力墙的厚度根据楼层高度和受力情况进行变化，底部加强部位的剪力墙厚度为Xmm，上部楼层的剪力墙厚度为Xmm。

2、梁布置在楼盖中布置主次梁，以承受楼面荷载并将其传递给剪力墙。

梁的截面尺寸根据跨度和受力情况进行计算确定。

3、板布置采用现浇钢筋混凝土楼板，板厚根据跨度和受力情况进行取值，一般为Xmm 至Xmm。

五、结构计算模型1、计算软件采用具体软件名称进行结构分析计算。

2、计算参数设置考虑楼板的弹性变形，采用刚性楼板假定。

考虑扭转耦联效应。

3、计算模型的建立根据结构布置，输入剪力墙、梁、板等构件的几何尺寸和材料属性。

定义边界条件和荷载工况。

六、地震作用分析1、振型分解反应谱法计算结构的自振周期和振型。

南昌市安义县凤凰小区2#楼第1节工程概况与设计条件1.1建筑工程概况与结构选型南昌市某小高层住宅，设有一层地下室，地面以上为12层住宅，其中11、12层为复式住宅，地下室标高为－3.000m，一层平面标高为±0.000 m，其余标准层曾高均为2.9m；第12层的电梯机房与12层跃层平齐，层高也是2.900m，首层室内外高差为0.6，建筑物的总高度为39.950m，建筑沿纵向的宽度为39.8m，沿建筑的横向宽度为17.050m。

根据建筑的使用功能，房屋的高度与层数、场地条件，结构材料以及施工技术等因素，综合考虑抗侧力结构采用现浇钢筋混凝土剪力墙结构体系，所有楼层的墙体厚度均为200mm，门洞高度一般取2.10m，其具体宽度详见建施图门窗表，基本窗台的高度为0.9m，窗洞高度具体详见门窗表，剪力墙的平面布置具体详见平面图，除图中注名外，墙体定位均为轴线居中楼盖结构采用现浇钢筋混凝土板，楼板厚度分别为100mm，120mm，150mm和180mm四种，地下室顶板作为上部结构的嵌固部位，其板厚为180mm，基础现浇钢筋混凝土筏型基础。

外墙保温材料采用50厚聚苯复合保温板，建筑填充墙采用KM1非承重空心砖，内墙采用加气混凝土砌块，外墙、分户隔墙厚度为200mm，户内隔墙厚度为100mm，楼面、屋面具体做法详见建筑设计说明。

1.2设计依据本工程建筑依据下列现行国家标准或行业标准进行结构设计：（1）《建筑结构可靠度设计统一标准》GB50068—2003；（2）《建筑结构荷载规范》GB5009—2003；（3）《建筑抗震设防分类标准》GB50223—2001；（4）《建筑抗震设计规范》GB50011—2003；（5）《混凝土结构设计规范》GB50010—2005；（6）《高层建筑混凝土结构技术规程》JGJ3—2005。

1.3设计的基本条件（1）建筑结构的设计使用年限，安全等级以及建筑的抗震设防类别本工程为普通小高层民用住宅楼，属于一般的建筑物，根据《结构可靠度设计统一标准》第1.0.5条，结构的设计使用年限为50年；按照《结构可靠度设计统一标准》第1.0.8条和7.0.3条，建筑结构的γ=1.0。

第册/ 共册本册共页计算书CALCULATION DOCUMENT工程名称：仁恒河滨花园二期工程编号：A-200241001-13项目名称：13号楼设计阶段：施工图设计专业：结构计算人：校对人：华东建筑设计研究院有限公司EAST CHINA ARCHITECTURAL DESIGN& RESEARCH INSTITUTE CO.LTD注：结构高度指室外地坪至檐口或大屋面（斜屋面至屋面中间高）三. 设计依据建筑地基基础设计规范（GB50007-2002）建筑结构荷载规范（GB50009-2001）建筑抗震设计规程（GB50011-2001）混凝土结构设计规范（GB50010-2002）高层建筑混凝土结构技术规程（JGJ3-2002）建筑抗震设计规程（DBJ08―9―92）及1996年局部修订增补地基基础设计规范（DGJ08－11－1999）中国建筑西南勘察研究院提供的《仁恒河滨花园岩土工程详细勘察报告》及补充资料五．上部永久荷载标准值及构件计算（一）楼面荷载·首层:卧室、起居室、书房：150厚砼板 3.75kN/m2板面装修荷载 1.0kN/m2板底粉刷或吊顶 0.50kN/m2恒载合计 5.25kN/m2厨房、普通卫生间：150厚砼板 3.75kN/m2板面装修荷载 1.1kN/m2板底粉刷或吊顶 0.50kN/m2恒载合计 5.35kN/m2带采暖卫生间：150厚砼板 3.75kN/m2板面装修荷载 20x0.13=2.6kN/m2板底粉刷或吊顶 0.50kN/m2恒载合计 6.85kN/m2门厅、电梯间：150厚砼板 3.75kN/m2板面装修荷载 20x0.07=1.4kN/m2板底粉刷或吊顶 0.50kN/m2恒载合计 5.65kN/m2·标准层:卧室、起居室、书房：110厚砼板 2.75kN/m2板面装修荷载 1.0kN/m2板底粉刷或吊顶 0.50kN/m2恒载合计 4.25kN/m2对于120厚楼板：4.5kN/m2对于130厚楼板：4.75kN/m2对于140厚楼板：5.0kN/m2对于150厚楼板：5.25kN/m2对于200厚楼板：8.0kN/m2(包括大跨度楼板上轻质隔墙的折算荷载1.5kN/m2)厨房、普通卫生间：100厚砼板 2.5kN/m2板面装修荷载 1.1kN/m2板底粉刷或吊顶 0.50kN/m2恒载合计 4.10kN/m2带采暖卫生间：100厚砼板 2.5kN/m2板面装修荷载 20x0.13=2.6kN/m2板底粉刷或吊顶 0.50kN/m2恒载合计 5.60kN/m2楼电梯间：120厚砼板 3.0kN/m2板面装修荷载 20x0.07=1.4kN/m2板底粉刷或吊顶 0.50kN/m2恒载合计 4.90kN/m2（二）屋面荷载屋面板120厚：4cm细石混凝土面层 1.00kN/m2三元乙丙橡胶卷材防水层 0.3kN/m2聚苯乙烯板隔热层2%找坡(h min=40) 0.5kN/m2防水卷材 0.30kN/m22cm找平 0.40kN/m2120厚砼板 3.0kN/m22cm底粉刷 0.4kN/m2恒载合计 6.2kN/m2对于130厚楼板：6.5kN/m2对于140厚楼板：6.7kN/m2露台:水泥砂浆+10厚防滑地砖 0.7kN/m24cm细石混凝土面层 1.00kN/m2三元乙丙橡胶卷材防水层 0.3kN/m2聚苯乙烯板隔热层2%找坡(h min=40) 0.5kN/m2防水卷材 0.30kN/m22cm找平 0.40kN/m2110厚砼板 2.75kN/m2 2cm底粉刷 0.4kN/m2恒载合计 6.4kN/m2对于120厚楼板：6.7kN/m2对于130厚楼板：6.9kN/m2（三）墙体荷载(四) 阳台女儿墙、栏板：板厚：240mm1．板高600mm：1)永久荷载=（25×0.24×0.6＋0.68×0.6）×1.2=4.8 kN/m2) 栏板抗弯计算:水平设计荷载：P=0.5kN/m×1.4=0.7kN/m设计弯矩：M=0.7×0.6=0.42kN-m/m构造配筋：0.15%×h0×1000=338mm2/m2．板高1300mm：1) 永久荷载=（25×0.24×1.3＋0.68×1.3）×1.2=10.5 kN/m2) 栏板抗弯计算:水平设计荷载：P=0.5kN/m×1.4=0.7kN/m设计弯矩：M=0.7×1.3=0.91kN-m/m构造配筋：0.15%×h0×1000=338mm2/m六、结构计算采用PM建模，TAT、SATWE设计软件计算。

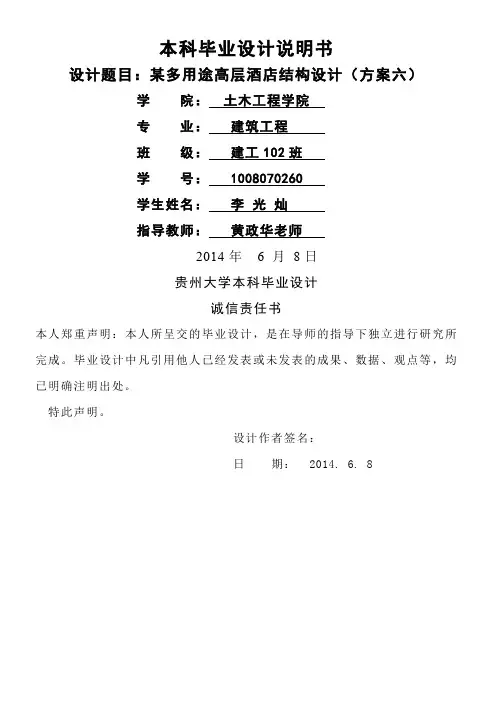

本科毕业设计说明书设计题目：某多用途高层酒店结构设计（方案六）学院：土木工程学院专业：建筑工程班级：建工102班学号： 1008070260学生姓名：李光灿指导教师：黄政华老师2014年 6 月8日贵州大学本科毕业设计诚信责任书本人郑重声明：本人所呈交的毕业设计，是在导师的指导下独立进行研究所完成。

毕业设计中凡引用他人已经发表或未发表的成果、数据、观点等，均已明确注明出处。

特此声明。

设计作者签名：日期： 2014. 6. 8目录摘要 (III)Abstract ................................................................................................... 错误！未定义书签。

前言 . (Ⅶ)1 工程概况 ............................................................................................ 错误！未定义书签。

2 建筑设计 (1)2.1、总平面设计 (1)2.2立面和剖面设计 (1)2.3抗震设计说明 (1)3 结构方案的确定 (2)3.1初步确定梁柱截面尺寸及材料选用 (3)3.2 柱截面尺寸 (3)4 荷载计算 (3)4.1活荷载标准值计算 (4)4.2恒荷载标准值计算 (5)4.3 主要结构材料 (10)5楼梯计算 (11)5.1 板式楼梯计算 (11)5.1.1计算简图 (11)5.1.2梯段板设计 (11)5.2平台板设计 (11)5.2.1板厚确定、荷载计算、内力计算 (12)5.1.5配筋计算 (13)5.3平台梁设计 (14)5.3.1 尺寸确定 (14)5.3.2荷载计算 (14)5.3.3内力计算 (15)5.3.4配筋计算 (15)5.4梁式楼梯计算 (16)5.4.1几何参数 (16)5.4.2可变荷载计算 (16)5.4.3材料信息计算 (17)5.4.4内力计算 (18)5.4.5配筋计算 (20)5.4.5挠度计算 (21)5.4.5裂缝计算 (16)6 电算部分 (27)6.1结构设计信息 (27)6.2 周期、振型、地震力 (68)6.3 结构位移 (116)结束语 .................................................................................................. 错误！未定义书签。

结构计算书一、工程概况建筑层数：地上7层建筑高度：22.65米结构类型：钢筋砼框架结构总建筑面积：2353.76平方米设计标高：0.000建筑类型为商住楼本设计图除标高及总图以米为单位外，尺寸以毫米为单位。

二、设计要求结构的设计使用年限：50年建筑结构的安全等级：二级结构的重要性系数：1.0 建筑抗震设防类别：二类抗震设防烈度：六度防火类型：二类耐火等级：二级天面防水等级：二级；二道防水设防三、结构方案选择3.1.1 结构选型1.结构体系：采用钢筋混凝土框架结构2.屋面结构：现浇钢筋混凝土梁板屋盖3.楼面结构：现浇钢筋混凝土梁板楼盖3.1.2 结构布置1.平面布置（1）柱网尺寸：根据建筑平面图选择柱网布置方案，确定横向和纵向框架梁的跨度。

框架梁的跨度应为柱子轴线之间的距离。

（2）建筑缝的设置：根据混凝土规范及其它要求进行设置。

（3）次梁的布置。

2.竖向布置框架的层高即为框架柱的长度。

首层层高应取基础顶面到首层梁顶的距离，其余各层层高应取梁顶至梁顶的距离。

3.1.3 主要构件截面尺寸的确定各构件的截面尺寸应满足承载力、刚度及延性要求，并考虑方便施工。

1.框架梁截面尺寸：框架梁的截面尺寸应该根据承受竖向荷载的大小、梁的跨度、框架的间距、是否考虑抗震设防要求以及选用的混凝土材料强度等诸多因素综合考虑确定。

一般情况下，框架梁的截面尺寸可参考受弯构件按下式估算：梁高h=(1/8～1/12)l ，其中l 为梁的跨度。

梁宽b=(1/2～1/3)h 。

在抗震结构中，梁截面宽度不宜小于200mm ，梁截面的高宽比不宜大于4，梁净跨与截面高度之比不宜小于4。

2.框架柱截面尺寸：框架柱的截面形式通常大多为方形、矩形。

柱截面的宽与高一般取层高的1/15～1/20，同时满足25/0l h ≥、30/0l b ≥，l0为柱计算长度。

多层房屋中，框架柱截面的宽度和高度不宜小于300mm ；高层建筑中，框架柱截面的高度不宜小于400mm ，宽度不宜小于350mm 。

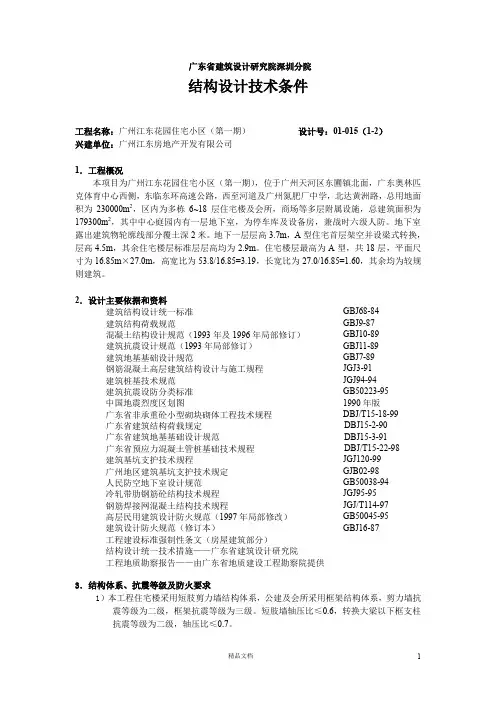

广东省建筑设计研究院深圳分院结构设计技术条件工程名称：广州江东花园住宅小区（第一期）设计号：01-015（1-2）兴建单位：广州江东房地产开发有限公司1．工程概况本项目为广州江东花园住宅小区（第一期），位于广州天河区东圃镇北面，广东奥林匹克体育中心西侧，东临东环高速公路，西至河道及广州氮肥厂中学，北达黄洲路，总用地面积为230000m2，区内为多栋6~18层住宅楼及会所，商场等多层附属设施，总建筑面积为179300m2，其中中心庭园内有一层地下室，为停车库及设备房，兼战时六级人防。

地下室露出建筑物轮廓线部分覆土深2米。

地下一层层高3.7m，A型住宅首层架空并设梁式转换，层高4.5m，其余住宅楼层标准层层高均为2.9m。

住宅楼层最高为A型，共18层，平面尺寸为16.85m×27.0m，高宽比为53.8/16.85=3.19，长宽比为27.0/16.85=1.60，其余均为较规则建筑。

2．设计主要依据和资料建筑结构设计统一标准GBJ68-84建筑结构荷载规范GBJ9-87混凝土结构设计规范（1993年及1996年局部修订）GBJ10-89建筑抗震设计规范（1993年局部修订）GBJ11-89建筑地基基础设计规范GBJ7-89钢筋混凝土高层建筑结构设计与施工规程JGJ3-91建筑桩基技术规范JGJ94-94建筑抗震设防分类标准GB50223-95中国地震烈度区划图1990年版广东省非承重砼小型砌块砌体工程技术规程DBJ/T15-18-99广东省建筑结构荷载规定DBJ15-2-90广东省建筑地基基础设计规范DBJ15-3-91广东省预应力混凝土管桩基础技术规程DBJ/T15-22-98建筑基坑支护技术规程JGJ120-99广州地区建筑基坑支护技术规定GJB02-98人民防空地下室设计规范GB50038-94冷轧带肋钢筋砼结构技术规程JGJ95-95钢筋焊接网混凝土结构技术规程JGJ/T114-97高层民用建筑设计防火规范（1997年局部修改）GB50045-95建筑设计防火规范（修订本）GBJ16-87工程建设标准强制性条文（房屋建筑部分）结构设计统一技术措施——广东省建筑设计研究院工程地质勘察报告——由广东省地质建设工程勘察院提供3．结构体系、抗震等级及防火要求1）本工程住宅楼采用短肢剪力墙结构体系，公建及会所采用框架结构体系，剪力墙抗震等级为二级，框架抗震等级为三级。

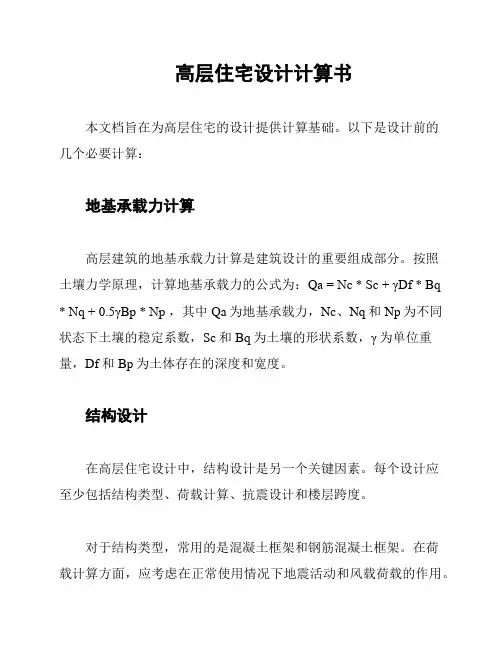

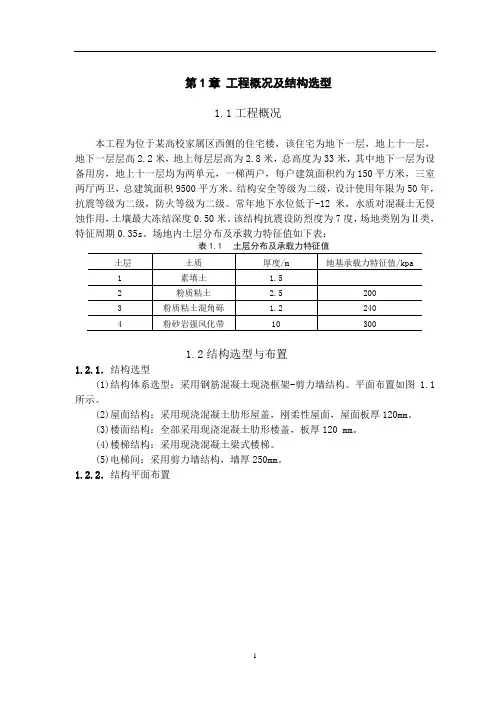

高层住宅设计计算书
