医院用电负荷等级

医院的分区分级供电：一级负荷的供电系统宜由双重电源供电，因为医院用电负荷很大，所以采用两路10kV 高压供电。

二级负荷的供电系统宜由两回线路供电。

在医院内一级负荷中的手术室、重症监护室、急诊抢救室、血液透析室、血液病房的净化室、产房、早产儿室、烧伤病房、检验科的大型生化仪器、心血管造影检查室、计算机机房和消防设备都应属于特别重要负荷，当这些负荷失去电源时，可能会给国家和人民带来重大生命和财产损失；因此需增设应急电源供电。

且这些场所允许中断供电时间为毫秒级的供电，可采用蓄电池静止型不间断供电装置（UPS）。

医院内绝大部分电气负荷为220/380V电压等级，因此需要10/0.4kv变压器供电。

当有特大型的空调水冷机组时，应采用10kv电压直接供电。

医院的低压配电系统：医院常用的是TN-S系统，在2类医疗场所除手术台驱动机构、X射线设备、额定容量超过5kVA的设备、非生命支持系统的电气设备外，用于维持生命、外科手术、重症患者的实时监控和其他位于患者区域的医疗电气设备及系统的回路，均应采用医疗场所局部IT系统供电。

医院的配电系统一般是以放射式与树干式相结合的供电方式。

大型、重要的设备由配电变电所放射式供电，恢复供电时间要求小于15秒的均为双路供电末端自投。

树干式供电由变电所将各类电源分别引至各竖井，通过母线输至各层。

各竖井内分别设有照明、配电、空调及应急照明配电箱。

配电、照明分别放射至各科室的配电、照明配电箱，各科室的计量表设在竖井配电箱内，空调配电箱配电至竖井区域内的普通空调机及风机盘管。

应急照明配电箱有双路电源供电并自动切换，供各应急照明灯具及防火卷帘门，排烟风机的用电。

大型医疗影像设备是医院的重要设备，目前比较常见的有：CR机、DR机、普通X线机、心血管造影机DSA、计算机断层扫描机、同位素断层扫描机、磁共振机以及X刀、γ刀、直线加速器等设备。

大型诊疗设备应采用专用回路供电，且当诊疗设备容量较大或数量较多时，宜配置专业配电变压器。

系统）
于公用系统，一直以来是各地保证用电的单位，但公用系统也有主要能源耗用设备，必须加强管理并兼顾节约能源。

１医院用电特点和供电设计
医院按照功能划分，一般分为门诊部、医技部、护理部、行政部，后勤部等。

综合性医院的布局有分散式、集中式和半集中式。

目前建筑设计中考虑节能及使用便利，多采用半集中式。

按照医院等级可分为三、二、一级医院，北京市的二级以上的医院数量较全国其他地区来说较多，还有一定数量的一级医院，在这些范围内的医院就用电负荷而言，有一类负荷，还有部分二类负荷及三类负荷。

医院等级越高，负荷类数越高。

医院用电有如下特点：
（１）在医院能源消耗中，电力消耗比重最大，约占６４％，为整个医院的主要能源，主要用于照明、电梯、空调和通风等设备。

其次，医院还以燃气、重油等作为主要能源，约占１１％，主要用在供应蒸汽、热水、消毒、洗涤、厨房以及冬季供暖等。

（２）医院用电负荷一般分成照明系统、医疗动力、插座系统，空调系统（新风机、空调机、风机盘管）、应急照明系统等。

其中空调负荷约占４５％～５５％，照明，插座约占３０％，医疗占１５％～２５％。

总

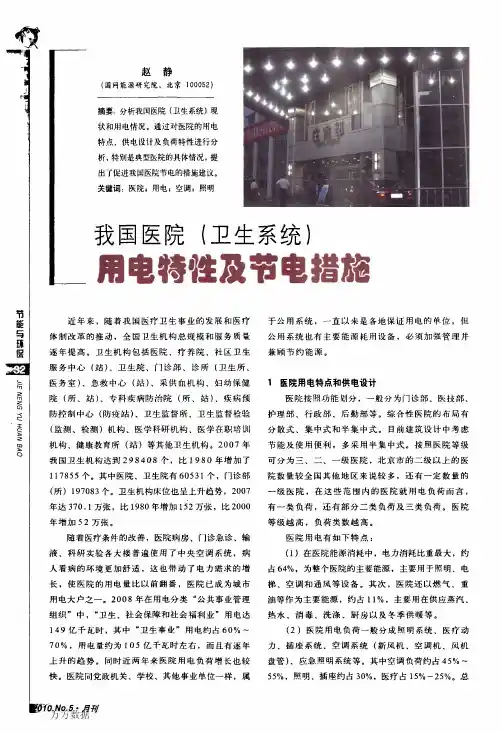

我国医院(卫生系统)用电特性及节电措施
作者：赵静
作者单位：国网能源研究院,北京,100052
刊名：
节能与环保
英文刊名：ENERGY CONSERVATION AND ENVIRONMENTAL PROTECTION 年，卷(期)：2010(5)
本文链接：/Periodical_bjjn201005019.aspx。

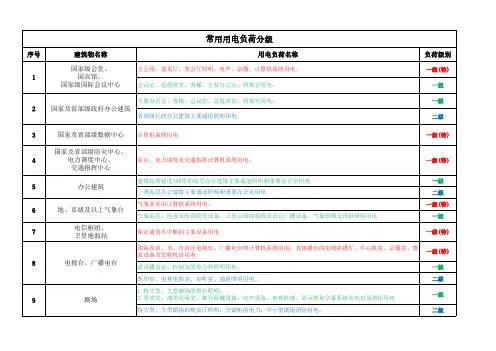

常用用电负荷分级序号建筑物名称用电负荷名称负荷级别1国家级会堂、国宾馆、国家级国际会议中心主会场、接见厅、宴会厅照明、电声、录像、计算机系统用电。

一级(特)会议室、总值班室、客梯、主要办公室、档案室用电。

一级2国家及省部级政府办公建筑主要办公室、客梯、会议室、总值班室、档案室用电。

一级省部级行政办公建筑主要通道照明用电二级3国家及省部级数据中心计算机系统用电一级(特)4国家及省部级防灾中心、电力调度中心、交通指挥中心防灾、电力调度及交通指挥计算机系统用电。

一级(特)5办公建筑建筑高度超过100米的高层办公建筑主要通道照明和重要办公室用电。

一级一类高层办公建筑主要通道照明和重要办公室用电。

二级6地、市级及以上气象台气象业务用计算机系统用电。

一级(特)气象雷达、电报及传真收发设备、卫星云图接收机及语言广播设备、气象绘图及预报照明用电一级7电信枢纽、卫星地面站保证通信不中断的主要设备用电一级(特)8电视台、广播电台国际及省、市、自治区电视台、广播电台的计算机系统用电，直接播出的电视演播厅、中心机房、录像室、微波设备及发射机房用电一级(特)语音播音室、控制室的电力和照明用电。

一级洗印室、电视电影室、审听室、通道照明用电。

二级9剧场1.特大型、大型剧场的舞台照明；2.贵宾室、演员化妆室、舞台机械设备、电声设备、电视转播、显示屏和字幕系统用电以及消防用电一级特大型、大型剧场的观众厅照明；空调机房电力；中小型剧场消防用电。

二级序号建筑物名称用电负荷名称负荷级别10电影院特大型电影院的消防用电；放映用电。

一级特大型电影院放映厅照明、大型电影院的消防用电负荷、放映用电。

二级11会展建筑、博展建筑1.特大型会展建筑的应急响应系统供电；2.珍贵展品展室照明及安全防范系统用电。

一级(特)1.特大型会展建筑的客梯、排污泵、生活水泵用电；2.大型会展建筑的客梯用电；3.甲等、乙等展厅安全防范系统、备用照明用电。

一级1.特大型会展建筑的展厅照明、主要展览用电、通风机、闸口机用电；2.大型及中型会展建筑的展厅照明、主要展览用电、排污泵、生活水泵、通风机、闸口机用电；3.中型会展建筑的客梯用电；4.小型会展建筑的主要展览用电、客梯、排污泵、生活水泵用电；5.丙等展厅备用照明及展览用电。

用电等级划分标准一、一级用电负荷等级一级用电负荷等级是指对供电可靠性要求非常高的用电设备，其主要包括：1. 重要的政府部门办公设施，如政府各级部门的办公大楼；2. 重要的医疗机构，如大型医院、疾控中心等；3. 重要的金融机构，如银行、证券交易所等；4. 重要的通信设施，如电信、移动、联通等公司的枢纽楼等；5. 重要的交通设施，如机场、火车站、地铁站等；6. 重要的生产企业，如石油、石化、电力、钢铁、煤矿等企业的生产控制核心设施等。

二、二级用电负荷等级二级用电负荷等级是指对供电可靠性要求较高的用电设备，其主要包括：1. 政府部门办公设施，如区县及以下部门的办公大楼；2. 其他重要公共建筑设施，如大型商场、文化体育场馆等；3. 大型住宅小区的公共设施；4. 大型生产企业，如大型化工、机械制造等企业的生产辅助设施；5. 其他对供电可靠性有一定要求的用电设备。

三、三级用电负荷等级三级用电负荷等级是指一般的用电设备，其主要包括：1. 一般住宅、办公楼、商业场所等；2. 家用电器等用电设备；3. 农村用电设备等。

四、用电负荷等级的划分依据用电负荷等级的划分主要依据用电设备的性质和重要程度，以及其对供电可靠性的要求来划分。

具体来说，主要考虑以下几个方面：1. 设备的价值、规模和重要性；2. 设备对电力系统的影响程度；3. 设备对供电中断或波动所造成损失的大小；4. 设备对供电连续性的要求。

五、供电系统设计要求对于不同等级的用电负荷，其供电系统设计要求也有所不同：一级用电负荷应设置双电源，即必须有一个主电源和备用电源。

主电源应来自可靠的电力系统，确保供电的连续性和稳定性。

同时，备用电源也应准备到位，能够在主电源发生故障或其他紧急情况下立即启动，保证重要设备的供电不中断。

此外，一级负荷的电压质量也应得到保证，避免因电压波动或过低造成设备损坏。

对于一级负荷的照明系统，应采用高亮度灯具或备用照明系统，以确保在紧急情况下能够提供足够的照明。
