电力负荷具体分类
根据负荷的重要性及各类负荷对供电可靠性的要求不同,煤矿企业电力负荷通常分为以下3类。
1.一类负荷(一级用户)
一类负荷是指因突然停电将造成人身伤亡事故或损坏重要设备或给生产造成重大损失的负荷。
例如,主要通风机、高瓦斯矿井的局部通风机、主提升机及附属设备、主斜井带式输送机、井下中央变电所及主排水泵、主副井井底水窝排水的小水泵,以及具有向一类负荷供电的变电所。
对于一类负荷供电,必须有备用电源。
2.二类负荷(二级用户)
二类负荷是指因突然停电将造成大量减产的负荷。
例如,压风机及采区变电所。
二类负荷供电是否需要备用电源,应根据企业规模和技术经济比较决定。
大型煤矿,一般需要备用电源;中小型煤矿,一般只需专用供电线路而不需备用电源,但需储备一套设备,以备故障时更换。
技术经济比较应视停电后对产量影响的严重程度及取得备用电源的难易程度而定。
3.三类负荷(三级用户)
凡不属于一、二类负荷的均为三类负荷。
例知,修配厂、公共事业用电设备。
三类负荷不需要备用电源,还可采用分支接线方式,几个负荷合用一路供电线。
合理供电的基本原则是:以安全生产为目的,当供电系统发生故障或检修限电时,要确保一类负荷不中断供电,二类负荷全部或部分供电,可停止三类负荷供电。
此外,在煤矿供电设计时,还要为以后煤矿的发展留有余地。
旅馆用电负荷等级
旅馆的用电负荷等级取决于其用电设备和场所的特点,一般来说可以分为以下几个等级:
一级负荷:这是旅馆中最重要的用电负荷,包括客房、餐厅、厨房、照明、空调等场所和设备。
这些场所和设备对供电可靠性要求极高,因此需要采取相应的保障措施,如双电源供电、备用发电机等。
二级负荷:二级负荷包括部分客房、办公室、会议室、娱乐设施等场所和设备。
这些场所和设备对供电可靠性要求较高,但在某些情况下允许短时停电。
为了保障供电可靠性,可以采用较可靠的单一电源供电,并在必要时配置备用发电机。
三级负荷:三级负荷包括一些辅助场所和设备,如仓库、车库、电梯等。
这些场所和设备对供电可靠性要求较低,但也需要一定的电源支持。
对于这些场所和设备,可以采用较为普通的电源供电,在必要时也可以考虑使用备用发电机。
在确定旅馆的用电负荷等级后,需要根据实际情况选择合适的供电方案和配电设备,以满足用电需求和提高供电可靠性。
此外,还需要定期进行用电安全检查和维护,确保设备和线路的正常运行,及时发现和排除安全隐患。
总之,旅馆的用电负荷等级需要根据实际情况进行评估和选择,以确保安全可靠地供电,提高客户满意度。
同时,也需要加强用电安全管理和维护,保障设备和人员的安全。
用电负荷等级划分电力负荷应根据对供电可靠性的要求及中断供电在政治、经济上所造成损失或影响的程度分为三级,并应符合下列规定:一、符合下列情况之一时,应为一级负荷:1.中断供电将造成人身伤亡时。
2.中断供电将在政治、经济上造成重大损失时。
例如:重大设备损坏、重大产品报废、用重要原料生产的产品大量报废、国民经济中重点企业的连续生产过程被打乱需要长时间才能恢复等。
3.中断供电将影响有重大政治、经济意义的用电单位的正常工作。
例如:重要交通枢纽、重要通信枢纽、重要宾馆、大型体育场馆、经常用于国际活动的大量人员集中的公共场所等用电单位中的重要电力负荷。
在一级负荷中,当中断供电将发生中毒、爆炸和火灾等情况的负荷,以及特别重要场所的不允许中断供电的负荷,应视为特别重要的负荷。
如大型医院,炼钢厂,石油提炼厂或矿井等。
对一级负荷,要求供电系统当线路发生故障停电时,仍保证其连续供电,即我们常说的双回路供电。
一级负荷应由两个电源供电,两个电源的要求是:1、两个电源间无联系;2、两个电源间有联系,但符合下列要求:(1)发生任何一种故障时,两个电源的任何部分应不致同时受到损坏;(2)发生任何一种故障且保护装置正常时,有一个电源不中断供电,并且在发生任何一种故障且主保护装置失灵以至两电源均中断供电后,应能在有人值班的处所完成各种必要操作,迅速恢复一个电源供电。
根据〈供配电系统设计规范》GB50052-95第2.0.2条、3。
0.1条等相关条文的规定:“一级负荷应由两个电源供电”;“一级负荷中特别重要的负荷,除由两个电源供电外,尚应增设应急电源”,也就是说特别重要负荷需要三个电源供电,一般的作法是在已有两路高压市电的情况下,再设自备电源. 自备电源一般是采用柴油发电机组或整流逆变装置(简称EPS)电源等等。
上述规范的3.0.3条指出“除一级负荷中特别重要负荷外,不应按一个电源系统检修或故障的同时另一电源又发生故障进行设计”.即对一级负荷而言,两个电源(一个电源故障时另一个电源不能同时损坏)供电就可以了,不必设第三电源。
一二三级负荷供电要求标准1.一、二级负荷供电要求标准一、二级负荷是指在电力系统中,对供电可靠性要求较高的负荷。
为确保电力系统的稳定运行和供电质量,对一、二级负荷的供电要求有严格的标准。
以下是关于一、二级负荷供电要求的标准:(1)电源供电:一、二级负荷应采用双电源供电。
双电源可以来自同一变电站的不同变压器,或者来自不同变电站。
(2)备用电源:对于特别重要的一、二级负荷,应设置备用电源。
备用电源可以是柴油发电机组、电池组等。
(3)供电线路:一、二级负荷的供电线路应采用放射式供电,以确保供电的可靠性。
(4)电压质量:一、二级负荷的供电电压应符合国家规定的电压质量标准,即电压波动、电压闪变、电压谐波等指标均应控制在一定范围内。
(5)供电可靠性:一、二级负荷的供电系统应具有较高的可靠性,确保负荷在正常运行条件下不间断供电。
(6)配电设备:一、二级负荷的配电设备应选用可靠性高、操作方便的设备,如环网柜、箱式变电站等。
(7)供电安全管理:一、二级负荷的供电系统应制定严格的供电安全管理措施,确保供电安全可靠。
2.三级负荷供电要求标准三级负荷是指在电力系统中,对供电可靠性要求较低的负荷。
由于三级负荷的重要性较低,因此其供电要求相对较低。
以下是关于三级负荷供电要求的标准:(1)电源供电:三级负荷可采用单电源供电,但应保证供电的可靠性。
(2)供电线路:三级负荷的供电线路应采用放射式或环状供电。
(3)电压质量:三级负荷的供电电压应符合国家规定的电压质量标准,即电压波动、电压闪变、电压谐波等指标均应控制在一定范围内。
(4)供电可靠性:三级负荷的供电系统应具有较低的可靠性要求,但在特殊情况下,如重要区域或特殊设备的供电,仍需保证一定的供电可靠性。
(5)配电设备:三级负荷的配电设备可选用较简单的设备,如断路器、隔离开关等。
(6)供电安全管理:三级负荷的供电系统应制定适当的供电安全管理措施,确保供电安全可靠。
综上所述,一、二、三级负荷的供电要求标准有所不同。
用电负荷等级划分电力负荷应根据对供电可靠性的要求及中断供电在政治、经济上所造成损失或影响的程度分为三级,并应符合下列规定:一、符合下列情况之一时,应为一级负荷:1.中断供电将造成人身伤亡时。
2.中断供电将在政治、经济上造成重大损失时。
例如:重大设备损坏、重大产品报废、用重要原料生产的产品大量报废、国民经济中重点企业的连续生产过程被打乱需要长时间才能恢复等。
3.中断供电将影响有重大政治、经济意义的用电单位的正常工作。
例如:重要交通枢纽、重要通信枢纽、重要宾馆、大型体育场馆、经常用于国际活动的大量人员集中的公共场所等用电单位中的重要电力负荷。
在一级负荷中,当中断供电将发生中毒、爆炸和火灾等情况的负荷,以及特别重要场所的不允许中断供电的负荷,应视为特别重要的负荷。
如大型医院,炼钢厂,石油提炼厂或矿井等。
对一级负荷,要求供电系统当线路发生故障停电时,仍保证其连续供电,即我们常说的双回路供电。
一级负荷应由两个电源供电,两个电源的要求是:1、两个电源间无联系;2、两个电源间有联系,但符合下列要求:(1)发生任何一种故障时,两个电源的任何部分应不致同时受到损坏;(2)发生任何一种故障且保护装置正常时,有一个电源不中断供电,并且在发生任何一种故障且主保护装置失灵以至两电源均中断供电后,应能在有人值班的处所完成各种必要操作,迅速恢复一个电源供电。
根据<供配电系统设计规范》GB50052-95第2.0.2条、3.0.1条等相关条文的规定:“一级负荷应由两个电源供电”;“一级负荷中特别重要的负荷,除由两个电源供电外,尚应增设应急电源”,也就是说特别重要负荷需要三个电源供电,一般的作法是在已有两路高压市电的情况下,再设自备电源。
自备电源一般是采用柴油发电机组或整流逆变装置(简称EPS)电源等等。
上述规范的3.0.3条指出“除一级负荷中特别重要负荷外,不应按一个电源系统检修或故障的同时另一电源又发生故障进行设计”。

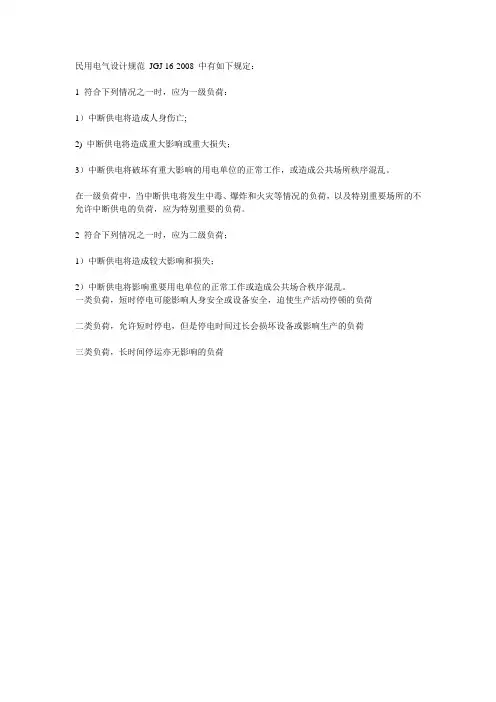

民用电气设计规范JGJ 16-2008 中有如下规定:
1 符合下列情况之一时,应为一级负荷:
1)中断供电将造成人身伤亡;
2) 中断供电将造成重大影响或重大损失;
3)中断供电将破坏有重大影响的用电单位的正常工作,或造成公共场所秩序混乱。
在一级负荷中,当中断供电将发生中毒、爆炸和火灾等情况的负荷,以及特别重要场所的不允许中断供电的负荷,应为特别重要的负荷。
2 符合下列情况之一时,应为二级负荷;
1)中断供电将造成较大影响和损失;
2)中断供电将影响重要用电单位的正常工作或造成公共场合秩序混乱。
一类负荷,短时停电可能影响人身安全或设备安全,迫使生产活动停顿的负荷
二类负荷,允许短时停电,但是停电时间过长会损坏设备或影响生产的负荷
三类负荷,长时间停运亦无影响的负荷。
供配电系统设计规范》供配电系统设计规范》GB/95第一章总则第二章负荷分级及供电要求根据不同的情况,负荷可以分为一级、二级和三级。
一级负荷包括可能造成人身伤亡、政治经济上重大损失和影响有重大政治、经济意义的用电单位的正常工作的负荷。
二级负荷包括可能造成较大损失和影响重要用电单位的正常工作的负荷。
三级负荷则是指不属于一级和二级负荷的其他负荷。
对于一级负荷,应该采用两个电源供电,并且在一个电源发生故障时,另一个电源不应同时受到损坏。
特别重要的一级负荷还需要增设应急电源,并且严禁将其他负荷接入应急供电系统。
第三章电源及供电系统当一级负荷中特别重要负荷的应急电源需要设置时,或者第二电源不能满足一级负荷的条件时,需要设置自备电源。
自备电源可以是独立于正常电源的发电机组、专用的馈电线路、蓄电池或干电池。
根据允许中断供电时间的不同,可以选择不同类型的不间断供电装置。
例如,允许中断供电时间为15秒以上的供电,可以采用快速自启动的发电机组。
对于允许中断供电时间为毫秒级的供电,则可以选择蓄电池静止型不间断供电装置、蓄电池机械贮能电机型不间断供电装置或柴油机不间断供电装置。
第四章电压选择和电能质量删除明显有问题的段落)第五章无功补偿删除明显有问题的段落)第六章低压配电删除明显有问题的段落)附录一名词解释删除明显有问题的段落)二、当从电力系统取得第二电源不经济合理时,设置自备电源是一种较好的选择。
三、如果有常年稳定的余热、压差和废气可供发电,而且技术可靠、经济合理,那么设置自备电源也是一个不错的选择。
四、如果所在地区偏僻,远离电力系统,那么设置自备电源也是经济合理的。
第四章电压选择和电能质量一、电动机的电压波动应该控制在±5%以内。
二、一般工作场所的照明电压波动应该控制在±5%以内;对于远离变电所的小面积一般工作场所,难以满足上述要求时,可为+5%、-10%;应急照明、道路照明和警卫照明等可以为+5%、-10%。

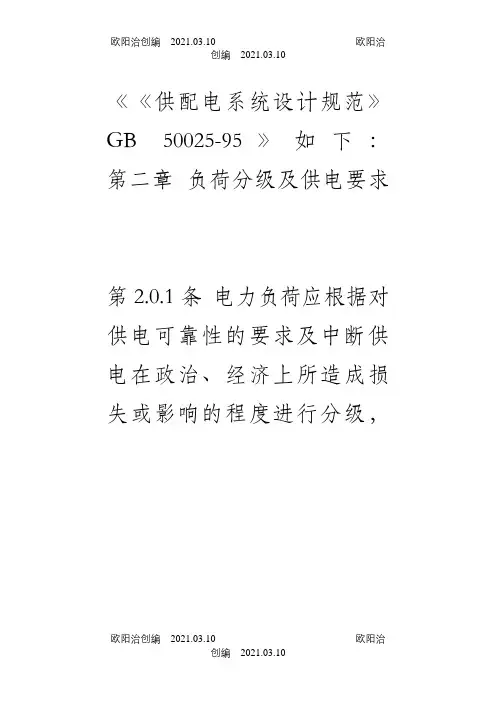

《《供配电系统设计规范》GB 50025-95》如下:第二章负荷分级及供电要求第2.0.1条电力负荷应根据对供电可靠性的要求及中断供电在政治、经济上所造成损失或影响的程度进行分级,并应符合下列规定:一、符合下列情况之一时,应为一级负荷:1.中断供电将造成人身伤亡时。
2.中断供电将在政治、经济上造成重大损失时。
例如:重大设备损坏、重大产品报废、用重要原料生产的产品大量报废、国民经济中重点企业的连续生产过程被打乱需要长时间才能恢复等。
3.中断供电将影响有重大政治、经济意义的用电单位的正常工作。
例如:重要交通枢纽、重要通信枢纽、重要宾馆、大型体育场馆、经常用于国际活动的大量人员集中的公共场所等用电单位中的重要电力负荷。
在一级负荷中,当中断供电将发生中毒、爆炸和火灾等情况的负荷,以及特别重要场所的不允许中断供电的负荷,应视为特别重要的负荷。
二、符合下列情况之一时,应为二级负荷:1.中断供电将在政治、经济上造成较大损失时。
例如:主要设备损坏、大量产品报废、连续生产过程被打乱需较长时间才能恢复、重点企业大量减产等。
2.中断供电将影响重要用电单位的正常工作。
例如:交通枢纽、通信枢纽等用电单位中的重要电力负荷,以及中断供电将造成大型影剧院、大型商场等较多人员集中的重要的公共场所秩序混乱。
三、不属于一级和二级负荷者应为三级负荷。
第2.0.2条一级负荷的供电电源应符合下列规定:一、一级负荷应由两个电源供电;当一个电源发生故障时,另一个电源不应同时受到损坏。
二、一级负荷中特别重要的负荷,除由两个电源供电外,尚应增设应急电源,并严禁将其它负荷接入应急供电系统。
第2.0.3条下列电源可作为应急电源:一、独立于正常电源的发电机组。
二、供电网络中独立于正常电源的专用的馈电线路。
三、蓄电池。
四、干电池。
第2.0.4条根据允许中断供电的时间可分别选择下列应急电源:一、允许中断供电时间为15s以上的供电,可选用快速自启动的发电机组。
第2.0.2条一级负荷的供电电源应符合下列规定:
一、一级负荷应由两个电源供电;当一个电源发生故障时,另一个电源不应同时受到损坏。
二、一级负荷中特别重要的负荷,除由两个电源供电外,尚应增设应急电源,并严禁将其它
负荷接入应急供电系统。
第条下列电源可作为应急电源:
一、独立于正常电源的发电机组。
二、供电网络中独立于正常电源的专用的馈电线路。
三、蓄电池。
四、干电池。
第条根据允许中断供电的时间可分别选择下列应急电源:
一、允许中断供电时间为15s以上的供电,可选用快速自启动的发电机组。
二、自投装置的动作时间能满足允许中断供电时间的,可选用带有自动投入装置的独立于正
常电源的专用馈电线路。
三、允许中断供电时间为毫秒级的供电,可选用蓄电池静止型不间断供电装置、蓄电池机械
贮能电机型不间断供电装置或柴油机不间断供电装置。
第条应急电源的工作时间,应按生产技术上要求的停车时间考虑。
当与自动启动的发电机
组配合使用时,不宜少于10min。
第条二级负荷的供电系统,宜由两回线路供电。
在负荷较小或地区供电条件困难时,二级负荷可由一回6KV及以上专用的架空线路或电缆供电。
当采用架空线时,可为一回架空线供电;当采用电缆线路时,应采用两根电缆组成的线路供电,其每根电缆应能承受100%的二
级负荷。
