1.视频监控工程一．摄像机安装规范1.摄像机宜安装在监视目标附近不易受外界损伤的地方，安装位置不应影响现场设备运行和人员正常活动。
安装的高度，室内宜距地面2.5－5m，室外宜距地面3.5－10m2.室外环境下采用室外全天候防护罩，保证春夏秋冬、阴晴雨风各种天气下使用3.电梯厢内的摄像机应装在电梯厢顶部，电梯操作器的对角处，并应能监视电梯厢内的全景4.摄像机镜头应避免强光直射，保证摄像管靶面不受损伤。
镜头视场内，不得有遮挡监视目标的物体5.摄像机镜头应从光源方向对准监视目标，并应避免逆光安装；当需要逆光安装时，应降低监视区域的对比度。
摄像机的安装应牢靠、紧固6.在高压带电设备附近架设摄像机时，应根据带电设备的要求，确定安全距离7.从摄像机引出的电缆宜留有1m的余量，不得影响摄像机的转动。
摄像机的电缆和电源线应固定，不得用插头承受电缆的自重8.云台及云台解码器与摄像机的接线连接方式应具体严格按照云台解码器的产品说明书9.摄像头调通后，图像质量损伤主观评价，要求图像上不觉察有损伤和干扰存在10.摄像头调通后，自动光圈调节功能、调焦功能、变倍功能等各控制功能应正常二．线缆部分规范1.所有的线缆在走线时不能裸露在外，根据现场环境选择使用PVC管、钢管或桥架走线，线缆走向应尽量选择人不能直接触及的位置，严禁在两建筑屋顶之间敷设电缆，应将电缆沿墙敷设置于防雷区内，并且不得妨碍车辆运行2.220V 电源线不能与视频线、控制线等弱电线路同管3.络信号线两端水晶头终端采用568B标准（个别设备有特殊要求的除外）。
标准568B：橙白-1，橙-2，绿白-3，蓝-4，蓝白-5，绿-6，褐白-7，褐-84.经过室外的网络信号线必须采用室外型5.所有网络信号线两端需采用明显的永久性标签6.P VC管、钢管和桥架在室外的接口处应做防水处理7.所有进入设备或网络箱的线缆均应作回水湾处理，保证雨水不能顺着线缆进入设备或箱体8.线缆沿墙安装时，直径20mm以下PVC管可用线卡固定，线卡间距宜控制在60cm左右；直径40mm以上PVC管和所有钢管及桥架的固定均应使用膨胀螺丝，膨胀螺丝间距宜控制在100cm左右9.网络信号线必须采用满足超五类标准以上的UTP电缆。
完整版)摄像机安装工艺摄像机安装的步骤如下：一、设备安装前的检查1.安装环境的检查：监控室的温湿度、光照度和通风等条件必须符合设备安装的要求。
摄像机的安装位置周围不能有干扰源或震动等。
2.设备的检查：设备外形必须完整，内外表面漆层也必须完好。
设备需要进行单个通电检查，确保没有异常情况。
在小范围内进行控制系统通电联合检查，确保各个设备都没有异常情况。
3.线缆的检查：线缆的布放必须符合设计要求。
线缆的通断、短路检查必须进行，并且线缆的标识必须正确。
二、设备安装要求1.摄像机的安装：安装位置必须尽可能达到最佳监视角度和监视重点。
摄像机支架的安装必须协调美观，垂直无偏差且牢固。
摄像机电源的安装需要周边通风良好，牢固，电源线需要良好的绝缘且套管保护，尽量就近隐蔽安装（有些安装于防护罩内）。
摄像机（带云台）的安装需要和支架、防护罩有机地连为一体，安装牢固。
线缆的安装需要视频线的焊接（或冷压）符合相关工艺要求，无虚焊、漏焊（冷压要稳固，不松动），电源线和控制线线头应焊锡处理连接到接线端子，同时检查摄像机相应的设置及线缆的标识是否完整。
2.监控室设备的安装：机柜设备如矩阵主机等需要固定安装在机柜上，不松动，设备之间应留适当间隔以通风散热。
各视频线、控制线、电源线应牢固连接到相应接线端子，各线缆标识清楚正确，帮扎条理。
控制台设备如控制键盘等需要线缆的连接牢固、不松动，设备摆放合理，操作方便。
三、系统调试1.监控系统调试必须具备的条件：摄像机、机柜设备、控制台设备必须全部安装完毕。
土建及装饰工程必须基本完工。
现场需要具备良好的防潮、防腐、防尘性能。
2.监控系统的调试程序：摄像机视频输出测试；基本应用软件设定与确认；系统调试；系统的接线检查；系统通讯检查；系统监控性能的测试。

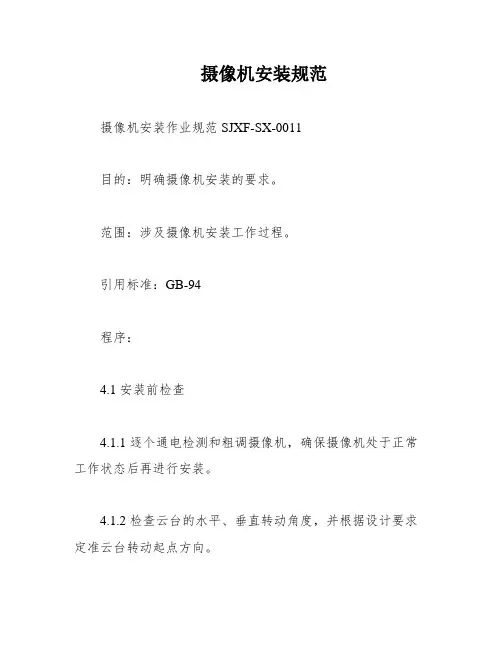

摄像机安装规范摄像机安装作业规范 SJXF-SX-0011目的：明确摄像机安装的要求。
范围：涉及摄像机安装工作过程。
引用标准：GB-94程序：4.1 安装前检查4.1.1 逐个通电检测和粗调摄像机，确保摄像机处于正常工作状态后再进行安装。
4.1.2 检查云台的水平、垂直转动角度，并根据设计要求定准云台转动起点方向。
4.1.3 检查摄像机防护罩的雨刷动作（如果有的情况下）。
4.1.4 检查摄像机在防护罩内的紧固情况。
4.1.5 检查摄像机机座与支架或云台的安装尺寸。
4.2 安装4.2.1 在搬动、架设摄像机过程中，不得打开镜头盖。
4.2.2 在高压带电设备附近架设摄像机时，应根据带电设备的要求，确定安全距离。
4.2.3 摄像装置的安装应牢靠、稳固。
4.2.4 从摄像机引出的电缆宜留有1m的余量，不得影响摄像机的转动。
摄像机的电缆和电源线均应固定，并不得用插头承受电缆的自重。
4.2.5 先对摄像机进行初步安装，经通电试看、细调，检查各功能，观察监视区域的覆盖范围和图像质量，符合要求后方可固定。
4.3 变焦镜头的安装4.3.1 仔细阅读说明书，了解相应功能连线以及镜头驱动电平大小。
4.3.2 将镜头装上摄像机后，将变焦头的Zoom（变倍功能）放在最远位置，Focus（变焦）预放在中间位置或IRIS（光圈）预置在适当位置。
4.3.3 调整摄像机的焦距，使其图像达到最佳。
4.3.4 检查最远点和最近点图像的清晰度，如果达到要求就完成工作。
若有问题可将Zoom拉至最远点，细调摄像机焦距，然后再将Zoom拉至最近，观察图像清晰度。
4.3.5 若不行可重复上述步骤，但必须细心调整，直至达到满意为止。
注意事项：摄像机通电前注意摄像机和云台的供电电压及供电方式。
视频监控系统安装说明系统的安装满足技术规范所要求的各条款。
另外还要满足以下要求：室外摄像机全部为全天候设计安装，安装高度不低于2.5米。
电缆安装有足够的富裕量，电缆的剩余部分封存在管槽内。
机箱牢固接地，接地电阻小于1Ω，预防雷接地的距离不小于20米。
各种连接的电缆都配有插头，电缆中间没有接头。
电缆与设备连接牢固并在每根电缆两头均做永久性标记。
接线板、接线器、插头和其它终端点以印刷方式制作永久性标记。
设备机柜安装要求；机柜的安装要平稳、牢固，应按施工图的防震要求进行加固；机柜背面离墙距离应不小于0.8m，以便于安装和检修；各种接线端子的标志应齐全；机柜应有良好的接地；UPS电源柜在安装时应首先考虑梁、板的承重荷载；机柜内的电源插座应可靠地固定在机柜上。
强、弱电线缆平行或交叉敷设时，其间距不得小于0.3m，通讯线与其他弱电线平行或交叉敷设时，其间距不得小于0.1m；弱电线缆的布放应平直，不得产生扭绞、打圈等现象，不应受到外力的挤压和损伤；缆线在布放前两端应贴有标签，表明起始和终端位置，缆线转弯处也应贴标签。
标签书写应清晰、端正和正确；室外埋地的弱点配管，应该用钢管敷设，埋深应不小于0.8m，并作外防腐处理，结构内预埋管可用PVC管敷设时，每隔0.8m处应同钢筋网绑扎牢固；摄像机与监视器之间的距离如果超过该设备允许的距离（通常250m）,则在摄像机驱动器与监视器之间增加一台电缆补偿器；监控场所应做到无死角，能清晰反映出监控场所的基本情况；各监控点要求能清晰地反映行走人员的形体轮廓；投影系统及监控设备选择时，应考虑设备配备对光、电、磁抗干扰的补偿装置；主机房内活动地板下部的低压电路应采用铜芯屏蔽电缆，电源线尽可能远离弱电信号线，并避免并排敷设；主机房内地板支架、墙面龙骨、吊顶主龙骨等应与接地网连起来，形成一个等电位网，等电位网接地电阻不大于1Ω；弱电系统抗干扰处理应着重以下3个方面：弱电线路应作单点接地，接地要可靠；在机柜端增设相应的抗干扰补偿装置（如均衡器，压限器等）；强、弱平行敷设应保持不小于0.3m的间距，并尽可能确保平行敷设的长度不大于10m。

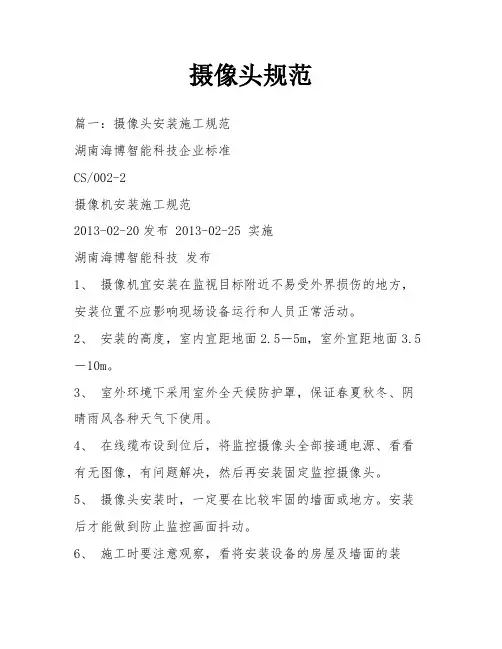

摄像头规范篇一：摄像头安装施工规范湖南海博智能科技企业标准CS/002-2摄像机安装施工规范2013-02-20发布 2013-02-25 实施湖南海博智能科技发布1、摄像机宜安装在监视目标附近不易受外界损伤的地方，安装位置不应影响现场设备运行和人员正常活动。
2、安装的高度，室内宜距地面2.5－5m，室外宜距地面3.5－10m。
3、室外环境下采用室外全天候防护罩，保证春夏秋冬、阴晴雨风各种天气下使用。
4、在线缆布设到位后，将监控摄像头全部接通电源、看看有无图像，有问题解决，然后再安装固定监控摄像头。
5、摄像头安装时，一定要在比较牢固的墙面或地方。
安装后才能做到防止监控画面抖动。
6、施工时要注意观察，看将安装设备的房屋及墙面的装修、原有其它设备及布线等情况。
如果需在装修面安装，在施工过程中不得破坏原有装修。
7、打眼固定要直达墙体，打眼前先要用标记笔画打眼位置。
8、电梯厢内的摄像机应装在电梯厢顶部，电梯操作器的对角处，并应能监视电梯厢内的全景。
9、摄像机镜头应避免强光直射，保证摄像管靶面不受损伤。
镜头视场内，不得有遮挡监视目标的物体。
10、摄像机镜头应从光源方向对准监视目标，并应避免逆光安装；当需要逆光安装时，应降低监视区域的对比度。
摄像机的安装应牢靠、紧固。
11、如果环境有强电，要注意摄像头安装应与地绝缘隔离，才能避免干扰。
12、组装和安装摄像机时要注意保护镜头，避免擦伤。
如果监控摄像头不是红外一体的，则在挪动、安装监控摄像头过程中，尽量不要打开镜头。
13、如有必要，室外安装监控时要采取防雷措施。
14、在高压带电设备附近架设摄像机时，应根据带电设备的要求，确定安全距离。
15、从摄像机引出的电缆宜留有1m的余量，不得影响摄像机的转动。
摄像机的电缆和电源线应固定，不得用插头承受电缆的自重。
16、摄像机的信号线和电源线应分别引入，外露部分用软管保护，引出的电缆宜留有l米的余量，不得影响摄像机的转动。
室外安装时引出的线缆应穿入波纹软管并做滴水弯，两端接口处应做防水处理，避免雨水流入摄像机防护罩以及穿管管口。
摄像机安装施工方案一、前言摄像机（Camera）作为一种重要的安防设备，广泛应用于各类场所的安全监控和监视系统中。
本文档旨在提供一套完整的摄像机安装施工方案，包括施工步骤、注意事项和常用工具等，以确保摄像机安装过程的顺利进行。
二、施工步骤1. 前期准备在正式进行摄像机安装之前，需要进行一系列的前期准备工作，确保施工的顺利进行。
具体包括以下步骤：•根据现场要求和设计方案，确定摄像机的布局位置。
•确定摄像机的安装高度和角度，保证能够最大程度地覆盖监控范围。
•准备所需的安装工具和材料，例如钻孔机、螺丝刀、安装支架等。
2. 安装支架根据布局位置和摄像机的安装高度，首先需要安装摄像机支架。
具体步骤如下：•使用钻孔机在安装位置预先打孔，确保能够稳固地安装支架。
•将支架按照预定位置与墙面对齐，通过螺丝固定支架。
3. 安装摄像机安装支架完成后，即可进行摄像机的安装工作。
具体步骤如下：•将摄像机固定在支架上，确保摄像机与支架连接紧固。
•检查摄像机的角度和方向，通过调整支架的角度，使得监控范围最佳。
•检查摄像机的电源线和网络线连接是否稳定，确保可以正常供电和传输数据。
4. 调试和测试完成摄像机的安装后，需要进行调试和测试，以确保摄像机的正常工作。
具体步骤如下：•打开监控系统的软件，检查摄像机是否能够正常显示监控画面。
•调整摄像机的参数和设置，例如亮度、对比度和分辨率等，以满足具体的监控需求。
•进行录像和抓拍测试，确认摄像机的录像功能和实时监控功能正常。
5. 安装调整和维护摄像机安装完成后，还需要进行一些安装调整和维护工作，以保证其长期稳定运行。
具体步骤如下：•定期检查摄像机的支架和固定螺丝，确保其紧固度和稳定性。
•定期清洁摄像机镜头，防止灰尘等物体影响画面质量。
•定期检查摄像机的电源线和网络线连接，确保电源供电和数据传输的正常。
•如有需要，进行摄像机参数调整，以适应场所的实际要求。
三、注意事项在进行摄像机安装施工时，需要注意以下事项，以确保施工的顺利进行和安全可靠：1.在施工过程中，应遵守相关的安全操作规范，确保人身安全和设备安全。
摄像机安装的注意事项摄像机安装是一个重要的环节，它直接关系到监控系统的使用效果和拍摄画面的质量。
以下是摄像机安装的注意事项：1. 选择合适的摄像机位置：首先要确定监控摄像机的安装位置。
正确选择位置可以最大程度地覆盖监控区域并提高监控效果。
摄像机的安装位置应尽量远离光线干扰和遮挡物，例如灯光、窗帘、树木等。
2. 确定安装高度：摄像机的安装高度对监控效果也有很大影响。
只有正确的安装高度才能保证画面不会出现变形、倾斜或死角。
一般情况下，摄像机应安装在2-3米高度，以便最好地覆盖监控区域。
3. 注意摄像机的朝向和角度：摄像机的朝向和角度直接影响到监控画面的清晰度和准确性。
摄像机的朝向应尽量保持水平，以确保监控画面平衡。
同时，摄像机的角度也应尽量避免出现死角或遮挡，以确保监控区域的全面覆盖。
4. 确保摄像机稳固安装：安装时必须确保摄像机能够稳固地安装在墙面、天花板或支架上。
摄像机如果摇晃或晃动，会导致监控画面模糊或抖动不稳定。
因此，在安装过程中要使用适当的固定件（如螺丝、支架等）来确保摄像机的稳固安装。
5. 保护好摄像机的线缆：摄像机的图像传输和电源供应一般都需要通过线缆来完成。
在安装时要特别注意保护好线缆，避免受到外界干扰或损坏。
线缆应尽量隐藏在墙壁内，避免被人为破坏或引起安全隐患。
6. 调整摄像机的画面参数：在安装完成后，需要对摄像机的画面参数进行调整，以获得最佳的监控效果。
这包括调整图像的亮度、对比度、色彩等参数，以及设置动态检测功能、遮挡报警等功能。
7. 考虑摄像机的防护措施：摄像机在安装过程中，还需要考虑到其防护措施。
例如，在户外环境中，需要选择防水、防尘等级较高的摄像机，并进行防雷、防盗等防护措施。
8. 定期检查和维护：摄像机安装完成后，还需要定期检查和维护。
这包括检查摄像机的连接线是否松动、监控画面是否正常、镜头是否清洁等。
同时，还需要定期清洁和维护摄像机的外壳，以确保其正常运行和长久使用。

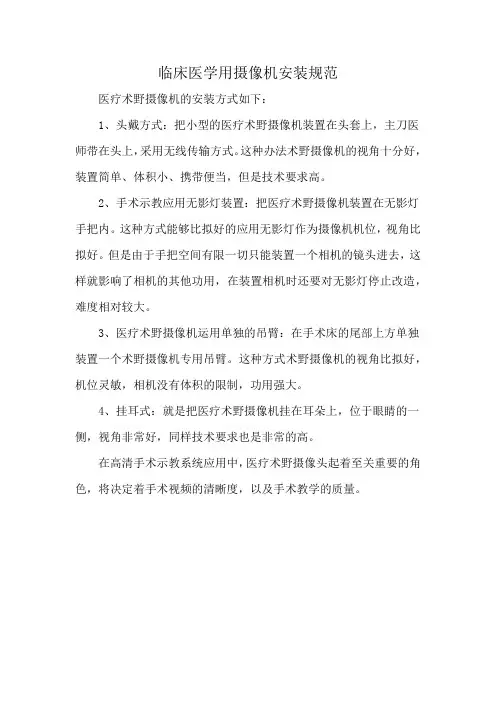

临床医学用摄像机安装规范
医疗术野摄像机的安装方式如下：
1、头戴方式：把小型的医疗术野摄像机装置在头套上，主刀医师带在头上，采用无线传输方式。
这种办法术野摄像机的视角十分好，装置简单、体积小、携带便当，但是技术要求高。
2、手术示教应用无影灯装置：把医疗术野摄像机装置在无影灯手把内。
这种方式能够比拟好的应用无影灯作为摄像机机位，视角比拟好。
但是由于手把空间有限一切只能装置一个相机的镜头进去，这样就影响了相机的其他功用，在装置相机时还要对无影灯停止改造，难度相对较大。
3、医疗术野摄像机运用单独的吊臂：在手术床的尾部上方单独装置一个术野摄像机专用吊臂。
这种方式术野摄像机的视角比拟好，机位灵敏，相机没有体积的限制，功用强大。
4、挂耳式：就是把医疗术野摄像机挂在耳朵上，位于眼睛的一侧，视角非常好，同样技术要求也是非常的高。
在高清手术示教系统应用中，医疗术野摄像头起着至关重要的角色，将决定着手术视频的清晰度，以及手术教学的质量。
安防监控系统施工安装规范方案一、前期准备工作1.项目调研：了解客户需求、场地特点，确定监控摄像机的种类、数量和布放位置。
2.电力规划：根据摄像机的功率和数量，设计合理的供电线路和分线箱安装位置。
二、设备安装1.摄像机安装（1）选择合适的固定支架或云台，固定在墙壁或天花板上。
（2）确保摄像机安装稳固，角度正确。
（3）安装过程中保护好摄像机镜头，防止损坏。
（4）使用合适的电缆进行连接，保证信号稳定。
2.录像机安装（1）选择合适的安装位置，保证通风良好。
（2）安装时注意保持录像机与电源、网络的连接。
（3）设置合理的密码和权限，保护录像机的安全性。
（4）连接摄像机的视频信号和音频信号线，确保录像机正常录像。
三、布线工作1.视频信号线布线（1）根据实际情况，选择合适的视频线材，使用转接头连接摄像机和监视器。
（2）布线时避免与电源线和其他干扰源靠近，防止信号受到干扰。
（3）对于较长距离传输的情况，可使用视频信号放大器或使用网线传输视频信号。
2.电源线布线（1）根据摄像机的功率和数量，确定合适的电缆规格。
（2）将电源线与视频信号线保持分开布线，减少干扰。
（3）电源线布线过程中要注意安全，避免触电和短路。
四、系统调试与验收1.系统参数设置（1）按照客户需求和实际情况，设置录像机的录像分辨率、录像模式、录像时间等参数。
（2）设置摄像机的亮度、对比度、曝光度等参数，确保图像质量良好。
2.监控画面调试（1）检查监控画面是否清晰、稳定，无花屏、抖动等现象。
（2）检查摄像机视角是否完整，覆盖范围是否满足要求。
（3）调整摄像机的角度和焦距，确保监控画面清晰可见。
3.网络连接测试（1）检查录像机与网络的连接是否正常，可以远程访问和查看监控画面。
（2）确保网络带宽足够，能够支持所有摄像机的实时传输。
（3）测试录像机的远程访问功能，确保能够远程查看监控画面。
5.系统验收（1）根据客户需求和规范要求，对安防监控系统进行检查和测试。

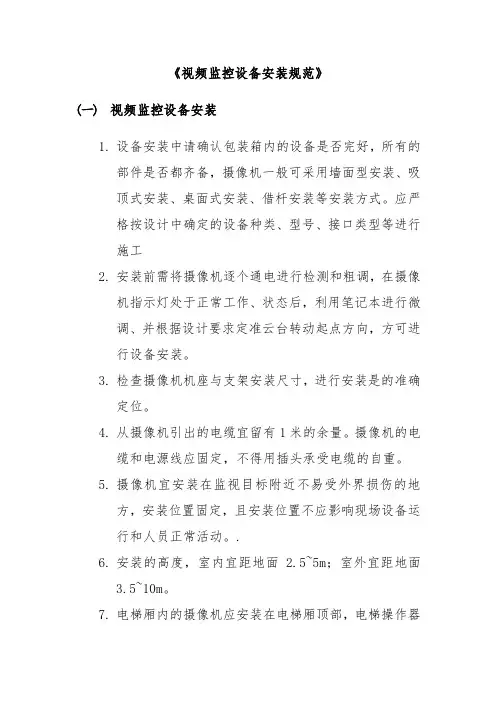

《视频监控设备安装规范》(一)视频监控设备安装1.设备安装中请确认包装箱内的设备是否完好，所有的部件是否都齐备，摄像机一般可采用墙面型安装、吸顶式安装、桌面式安装、借杆安装等安装方式。
应严格按设计中确定的设备种类、型号、接口类型等进行施工2.安装前需将摄像机逐个通电进行检测和粗调，在摄像机指示灯处于正常工作、状态后，利用笔记本进行微调、并根据设计要求定准云台转动起点方向，方可进行设备安装。
3.检查摄像机机座与支架安装尺寸，进行安装是的准确定位。
4.从摄像机引出的电缆宜留有1米的余量。
摄像机的电缆和电源线应固定，不得用插头承受电缆的自重。
5.摄像机宜安装在监视目标附近不易受外界损伤的地方，安装位置固定，且安装位置不应影响现场设备运行和人员正常活动。
.6.安装的高度，室内宜距地面 2.5~5m；室外宜距地面3.5~10m。
7.电梯厢内的摄像机应安装在电梯厢顶部，电梯操作器的对角处，并应能监视电梯厢内的全景；在高压带电设备附近架设摄像机时，应根据带电设备的要求，确定安全距离。
8.摄像机镜头应从光源方向对准监视目标，并应避免逆光安装，以免造成小滤色镜永久性脱色；当需要逆光安装时，应降低监视区域的对比度。
1.前端设备安装注意事项主要的安装环境、小型工厂、设备机房、酒店厨房、水气环境等。
请勿将摄像机安装在极端恶劣的环境中。
请勿用手指触碰镜头。
请勿将摄像机安装在强光或光照强度经常变请勿振动，冲击或重压摄像机。
换的环境下。
2.终端安装说明3.卡片机安装说明1. 在安装前请确认包装箱内的设备是否完好，所有的部件是否都齐备。
2. 摄像机一般可采用墙面型安装、吸顶式安装及桌面式安装等安装方式，本节以吸顶式安装为例介绍其安装步骤，墙面型安装、桌面式安装的安装步骤可参考吸顶式安装。
3. 安装墙面应具备一定的厚度并且至少能承受3倍于摄像机的重量。
4. 安装贴纸：将安装贴纸粘贴到选定的天花板安装部位。
高湿度容易损坏摄像机，请安装在干燥通风的环境处。
摄像机安装及注意事项摄像机的安装是保障家庭安全和监控领域中非常重要的一环。
正确的安装方法能够保证摄像机的功能正常发挥，有效地监控目标区域。
下面将介绍摄像机安装的步骤以及注意事项。
一、摄像机安装步骤：1.确定安装位置：选择摄像机安装的位置非常重要，应该选择一个能够覆盖目标区域的位置，同时要考虑安装摄像机的高度，以获得最佳的画面效果。
2.安装支架：将摄像机安装支架固定在安装位置上，确保支架牢固稳定。
3.连接电源：将摄像机的电源接口连接到供电装置上，确保摄像机能够正常工作。
4.配置网络连接：如果是网络摄像机，需要将其连接到网络中，可以通过有线连接或者Wi-Fi连接的方式。
5.调整镜头：根据需要，调整摄像机的镜头角度，确保能够正确监控目标区域。
6.连接监视器：将电视或显示器连接到摄像机上，以便实时查看监控画面。
二、摄像机安装的注意事项：1.安装位置要合理：选择合适的安装位置非常重要，应该选择一个能够有效地监控目标区域的位置。
同时要避免太高或太低的位置，以免影响画面效果。
2.防水防尘：如果安装位置在室外，需要选择具备防水防尘功能的摄像机，并且将连接线缠绕在防水套管中，以保证摄像机的正常工作。
3.电源稳定：摄像机的正常工作需要稳定的电源供应，应该选择质量可靠的电源设备，并确保电源线连接牢固。
4.确保视野畅通：安装摄像机时要确保摄像机的视野畅通无阻，不要将摄像机安装在阻挡物后面，以免影响监控效果。
5.保护摄像机：安装摄像机时要注意保护摄像机的镜头，避免刮损或碰撞，以免影响画面质量。
6.定期检查维护：安装完摄像机后，需要定期检查维护，确保摄像机的正常工作。
可以清洁镜头、检查电源线等，及时处理异常情况。
总结：摄像机的正确安装能够有效地监控目标区域，保障家庭安全和监控领域中的需要。
在摄像机安装过程中，需要选择合适的安装位置，注意防水防尘、电源稳定等，并且定期检查维护摄像机。
通过正确的安装和维护，可以确保摄像机的正常工作，提供有效的监控保障。
监控摄像机安装施工规范V21. 概述本文档旨在规范监控摄像机的安装施工过程，以确保摄像机系统的正常运行和监控效果的最佳化。
2. 安装前准备2.1 选址- 选择摄像机安装位置时，应考虑监控范围、光线、防水、防尘等因素，选择合适的位置。
- 避免安装在高温、高湿、易受干扰的环境中，确保摄像机的长期稳定运行。
2.2 材料准备- 购买摄像机、云台、电源适配器等所需材料，并确保其质量可靠。
2.3 设备安装- 摄像机的安装应紧固稳固，确保安装后不松动。
- 云台的安装应平稳平衡，确保云台能够正常运动。
3. 接线及电源安装3.1 电源接线- 摄像机的电源接线必须符合相关标准，保证电源传输稳定可靠。
- 使用合适的电源线，避免过长或过短。
3.2 视频信号接线- 摄像机的视频信号接线应使用合适的视频线材，并正确连接至监控设备。
- 保证视频信号传输质量，避免干扰和损耗。
4. 调试和测试4.1 电源测试- 在安装完成后，必须进行电源测试，确保电源系统的正常运行。
4.2 视频信号测试- 进行视频信号测试，确认监控图像的清晰度和稳定性。
4.3 运动测试- 对云台进行运动测试，确保其可靠性和准确性。
5. 安装后处理5.1 数据管理- 对于安装过程中产生的数据和文件，进行合理的管理和备份，以备后续查阅和维护。
5.2 维护管理- 对安装的摄像机进行定期维护和检查，确保其长期稳定运行。
5.3 安全注意事项- 在安装和维护过程中，必须遵守相关的安全操作规范，确保人身安全和设备安全。
以上是监控摄像机安装施工规范V2.0的内容，希望能对您的工作有所帮助。
如有疑问，请随时与我们联系。
视频监控摄像机安装要求
本文档旨在提供视频监控摄像机的安装要求，以确保其能够正常运行和发挥作用。
摄像机位置
- 摄像机应根据需要的监控区域进行合理布置，以最大程度地覆盖监控区域。
- 摄像机应设置在高于被监控区域的位置，以获得更清晰的图像和更好的监控效果。
- 避免将摄像机安装在直射阳光下的位置，以避免图像失真和过曝情况。
摄像机角度
- 摄像机应根据监控需求调整角度，确保有效监控区域完整可见。
- 避免将摄像机装置安装在过高或过低的位置，以免影响监控效果。
摄像机固定
- 摄像机应采用适当的支架或支撑装置进行固定，以抵御风吹或其他外力对摄像机的干扰。
- 安装摄像机时，应确保其稳固且不易被人为破坏或移动。
照明条件
- 在低光或夜间环境下，应考虑增加额外的照明设备，以确保摄像机能够获取清晰的图像。
- 照明设备应根据监控区域的需求进行合理安装，并调整适当的亮度和角度，以获得最佳的监控效果。
数据存储
- 摄像机应连接到适当的数据存储设备，例如硬盘录像机或网络存储设备，以便将监控图像存储下来以备查验。
- 存储设备应具备足够的容量，并设置合适的存储周期和存储方案，以适应长期监控需求。
请在实际安装过程中，遵循以上要求，以确保视频监控摄像机的正常使用和有效监控效果。
摄像机布线安装规范V21. 引言本文档旨在规范摄像机布线安装的标准和流程，以确保安装的质量和可靠性。
摄像机布线安装是保证监控系统正常运行的重要环节，严格遵循本规范的要求将有助于提高监控系统的效能和稳定性。
2. 布线前准备在进行摄像机布线前，需要做一些准备工作，以确保安装过程顺利进行。
2.1 设计和布局在进行摄像机布线前，应根据实际需求进行合理的设计和布局。
确定摄像机的安装位置，考虑到视野范围、遮挡物、光照等因素，保证摄像机能够全面监控目标区域。
2.2 工具和材料准备进行摄像机布线需要一些专用工具和材料，例如电缆、接头、电力钳等。
在开始布线前，确保所需的工具和材料齐全，并保持其良好的状态。
3. 布线安装步骤根据摄像机布线的流程和要求，按照以下步骤进行安装：3.1 摄像机安装根据设计和布局的要求，选择合适的位置安装摄像机。
确保摄像机安装牢固，能够稳定地固定在墙壁、天花板或其他支撑物上。
摄像机的安装高度和角度应调整到最佳状态，以获得清晰的图像。
3.2 布线管道在安装摄像机的周围，布置合适的布线管道。
布线管道应保持整洁美观，确保电缆的安全和隐蔽性。
布线管道可以采用塑料管道或金属管道，根据实际情况选择合适的材质。
3.3 连接电缆根据摄像机的需求，选择合适的电缆进行连接。
电缆的选择应考虑到传输距离、信号质量和抗干扰能力等因素。
注意正确安装电缆的正负极，并保证连接牢固可靠。
3.4 接地处理摄像机的接地处理是确保系统安全和稳定运行的重要环节。
在布线安装过程中，要正确接地以防止静电、电流干扰和雷击等问题。
接地处理应符合相关的电气安全标准和规范。
3.5 故障排除和测试在完成摄像机布线安装后，进行必要的故障排除和测试。
测试包括对摄像机图像质量、传输稳定性和功能正常性进行检测。
如有问题或异常情况，应及时进行排查和修复。
4. 安装验收完成摄像机布线安装后，进行系统的验收工作。
验收包括对摄像机布线是否满足设计要求的检查和测试。
监控摄像头安装操作规范以下是监控摄像头的安装操作规范。
在安装过程中，需要注意以下事项：A、线路安装与选材1、电源线：选择阻燃电缆，并尽量使用粗点的电缆，以减少电源衰减。
2、视频线：根据传输距离选择SYV75-3线、75-5线或75-7线，超过500米距离则需考虑采用光缆。
同时，要注意同轴电缆的质量。
3、控制线：一般选用带屏蔽的2*1.0线缆，RVVP2*1.0.4、穿线管：一般使用PVC管，若为埋地、防爆工程，则需选用镀锌钢管。
B、控制设备安装1、控制台与机柜：安装应平稳牢固，高度适当，便于操作维护。
机柜架的背面、侧面，离墙距离，考虑到便于维修。
2、控制显示设备：安装应便于操作、牢靠，监视器应避免外来光直射，设备应有通风散热措施。
3、设置线槽线孔：机柜内所有线缆，依位置，设备电缆槽和进线孔，捆扎整齐、编号、标志。
4、设备散热通风：控制设备的工作环境，要在空调室内，并要清洁，设备间要留的空间，可加装风扇通风。
5、检测对地电压：监控室内，电源的火线、零线、地线，按照规范连接。
检测量各设备外壳和视频电缆对地电压，电压越高，越易造成摄像机的损坏，避免带电拔插视频线。
C、摄像机的安装1、监控安装高度：室内摄像机的安装高度以2.5～5米为宜，室外以3.5～10米为宜；电梯内安装在其顶部。
2、防雷绝缘：摄像机安装时应与地绝缘，室外安装需采取防雷措施。
3、选好XXX：BNC头非常关键，差的BNC头会影响监控效果。
4、红外高度：红外线灯安装高度不应超过4米，上下俯角20度为佳。
5、红外注意：红外灯避免直射光源，避免照射全黑物、空旷处、水等，容易吸收红外光，使红外效果减弱。
6、云台安装：要牢固，转动时无晃动，检查云台的转动范围是否正常，解码器安装在云台附近。
安装前，先确认安装位置和角度是否符合要求，使用冲击钻和水平尺打出安装孔，然后拉线确定孔位的位置。
在孔位上安装机螺丝和平垫，将摄像机固定在上面。
接下来，使用线坠和剥线钳连接视频线和电源线，将其连接到中心终端设备上。
摄像机安装操作规程操作规程一：前期准备1.1. 确定安装位置：根据实际需要和监控范围，确定摄像机的安装位置，并确保该位置具备良好的视野和适当的光线条件。
1.2. 确保基础设施完备：安装位置上是否存在支撑物、电力接口等基础设施，并保证其稳固和可靠性。
1.3. 验收设备及配件：对所使用的摄像机和配件进行验收，确保其正常工作并具备所需的特性和功能。
操作规程二：安装步骤2.1. 设备连接：根据提供的设备接线图，正确连接摄像机、电源、录像设备等各个部分，并确保连接牢固可靠。
2.2. 安装支架：根据安装位置，选择合适的支架类型，并确保支架安装稳固、牢固。
2.3. 安装镜头：根据监控要求，选择合适的镜头类型，并进行正确安装及调试，确保画面清晰、稳定。
2.4. 调整角度：通过调整支架和镜头，使得摄像机能够覆盖所需监控区域，并确保最佳观察角度和视野。
2.5. 连接电源：使用合适的电源线将摄像机连接到供电设备，并确保电源接口可靠、不松动。
2.6. 调试系统：开启监控系统，检查摄像机是否能够正常工作，接收到清晰、稳定的视频信号。
操作规程三：安全措施3.1. 人员安全：在进行摄像机安装过程中，确保操作人员戴好安全帽，遵守相关安全规范，并注意防止操作过程中发生意外。
3.2. 供电安全：在连接和操作供电设备时，应确保设备处于合适的工作环境，避免供电线路受潮或受热等情况，确保使用安全。
3.3. 警示标识：根据实际情况，在摄像机周围设置明显的警示标识，以提醒他人注意并避免对设备的意外损坏。
操作规程四：维护与管理4.1. 定期检查：对已安装的摄像机进行定期检查，确保设备连接稳固、镜头清洁、画面正常等，提高监控系统的稳定性和可靠性。
4.2. 清洁保养：根据需求，定期对摄像机进行清洁和保养，包括清理镜头、检查设备表面等，确保设备正常工作并延长使用寿命。
4.3. 数据管理：根据项目需求，合理管理和储存摄像机所采集的监控数据，确保数据的完整性和安全性，并遵循相关隐私保护法律法规。
摄像机安装作业规范SJXF-SX-001
1 目的
明确摄像机安装要求。
2 范围
摄像机安装工作过程。
3 引用标准
GB50198-94
4程序
4.1 安装前检查
4.1.1 将摄像机逐个通电检测和粗调，在摄像机处于正常工作状态后方可安
装；
4.1.2 检查云台的水平、垂直转动角度，并根据设计要求定准云台转动起点
方向。
4.1.3 检查摄像机防护罩的雨刷动作（如果有的情况下）；
4.1.4 检查摄像机在防护罩内的紧固情况；
4.1.5 检查摄像机机座与支架或云台的安装尺寸。
4.2 安装
4.2.1 在搬动、架设摄像机过程中，不得打开镜头盖；
4.2.2 在高压带电设备附近架设摄像机时，应根据带电设备的要求，确定
安全距离；
4.2.3 摄像装置的安装应牢靠、稳固；
4.2.4 从摄像机引出的电缆宜留有1m的余量，不得影响摄像机的转动。
摄
像机的电缆和电源线均应固定，并不得用插头承受电缆的自重；4.2.5 先对摄像机进行初步安装，经通电试看、细调，检查各功能，观察
监视区域的覆盖范围和图象质量，符合要求后方可固定；
4.3 变焦镜头的安装
4.3.1 当摄像机配置有变焦镜头时，先仔细阅读说明书，了解相应功能连
线以及镜头驱动电平大小。
4.3.2 将镜头装上摄像机后，将变焦头的Zoom（变倍功能）放在最远位置，
Focus（变焦）预放在中间位置或IRIS（光圈）预置在适当位置。
4.3.3 调整摄像机的焦距，使其图像达到最佳。
4.3.4 检查最远点和最近点图像的清晰度，如果达到要求就完成工作。
若
有问题可将Zoom拉至最远点，细调摄像机焦距，然后再将Zoom拉
至最近，观察图像清晰度。
4.3.5 若不行可重复上述步骤，但必须细心调整，直至达到满意为止。
5 注意事项
摄像机通电前注意摄像机和云台的供电电压及供电方式。
