医疗手术室空调风系统的划分

ICU病房空调ICU病房空调是指用于重症监护病房的空调系统。

由于ICU病房的特殊性，空调系统在确保病人舒适度的同时，还必须满足严格的洁净度和空气质量要求。

本文将详细介绍ICU病房空调的标准格式，包括系统组成、工作原理、温度控制、洁净度要求等方面。

一、系统组成ICU病房空调系统主要由以下组成部份构成：1. 主机：包括制冷机组和空气处理机组，用于制冷和处理空气。

2. 风管系统：用于输送冷风和排出室内污浊空气。

3. 控制系统：用于监控和调节空调系统的运行状态和温度。

二、工作原理ICU病房空调系统的工作原理如下：1. 制冷循环：制冷机组通过循环工质的变化，将热量从室内排出，实现室内温度的降低。

2. 空气处理：空气处理机组通过过滤、除湿、加湿等处理，保证室内空气的洁净度和湿度。

3. 风管输送：冷风经过风管输送到各个病房，同时排出室内污浊空气。

三、温度控制ICU病房空调系统的温度控制非常重要，以确保病人的舒适度和治疗效果。

通常采用以下控制方式：1. 温度设定：根据病人的需求和医生的建议，设置合适的室内温度范围。

2. 温度传感器：安装在病房内，实时监测室内温度，并将反馈信息传输给控制系统。

3. 控制系统：根据温度传感器的反馈信息，自动调节制冷机组和空气处理机组的运行状态，以达到设定温度。

四、洁净度要求由于ICU病房的特殊性，空调系统必须满足严格的洁净度要求，以保证病人的健康和安全。

以下是常见的洁净度要求：1. 过滤器：空气处理机组必须配备高效过滤器，能有效过滤空气中的微尘和细菌。

2. 换气频率：病房内的空气应定期更换，以保持室内空气的新鲜度。

3. 消毒措施：定期对空调系统进行消毒，以杀灭细菌和病毒。

五、其他要求除了以上介绍的内容，ICU病房空调系统还需要满足以下要求：1. 噪音控制：空调系统的运行噪音应尽量低，以不影响病人的歇息和治疗。

2. 能耗控制：空调系统应具备节能功能，以降低运行成本和对环境的影响。

3. 应急措施：空调系统应具备应急停机和故障报警功能，以应对突发情况。

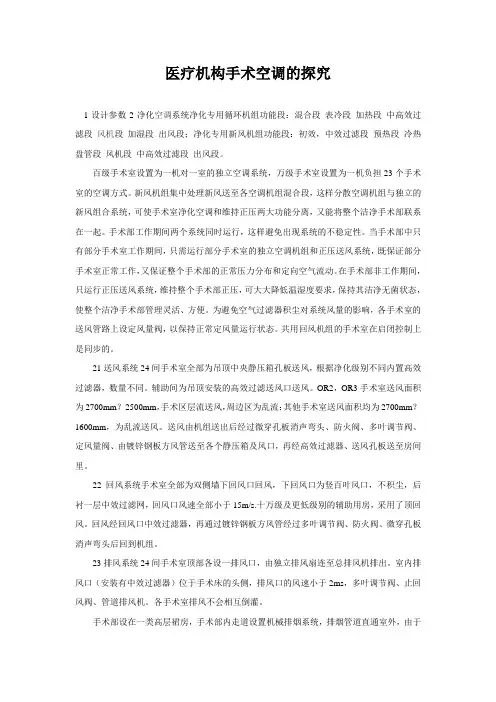

医疗机构手术空调的探究1设计参数2净化空调系统净化专用循环机组功能段：混合段表冷段加热段中高效过滤段风机段加湿段出风段；净化专用新风机组功能段：初效，中效过滤段预热段冷热盘管段风机段中高效过滤段出风段。

百级手术室设置为一机对一室的独立空调系统，万级手术室设置为一机负担23个手术室的空调方式。

新风机组集中处理新风送至各空调机组混合段，这样分散空调机组与独立的新风组合系统，可使手术室净化空调和维持正压两大功能分离，又能将整个洁净手术部联系在一起。

手术部工作期间两个系统同时运行，这样避免出现系统的不稳定性。

当手术部中只有部分手术室工作期间，只需运行部分手术室的独立空调机组和正压送风系统，既保证部分手术室正常工作，又保证整个手术部的正常压力分布和定向空气流动。

在手术部非工作期间，只运行正压送风系统，维持整个手术部正压，可大大降低温湿度要求，保持其洁净无菌状态，使整个洁净手术部管理灵活、方便。

为避免空气过滤器积尘对系统风量的影响，各手术室的送风管路上设定风量阀，以保持正常定风量运行状态。

共用回风机组的手术室在启闭控制上是同步的。

21送风系统24间手术室全部为吊顶中央静压箱孔板送风，根据净化级别不同内置高效过滤器，数量不同。

辅助间为吊顶安装的高效过滤送风口送风。

OR2，OR3手术室送风面积为2700mm？2500mm，手术区层流送风，周边区为乱流；其他手术室送风面积均为2700mm？1600mm，为乱流送风。

送风由机组送出后经过微穿孔板消声弯头、防火阀、多叶调节阀、定风量阀、由镀锌钢板方风管送至各个静压箱及风口，再经高效过滤器、送风孔板送至房间里。

22回风系统手术室全部为双侧墙下回风口回风，下回风口为竖百叶风口，不积尘，后衬一层中效过滤网，回风口风速全部小于15m/s.十万级及更低级别的辅助用房，采用了顶回风。

回风经回风口中效过滤器，再通过镀锌钢板方风管经过多叶调节阀、防火阀、微穿孔板消声弯头后回到机组。

23排风系统24间手术室顶部各设一排风口，由独立排风扇连至总排风机排出。

洁净手术室空调系统的特点、设计及安装摘要现代医院的发展，对室内环境的要求越来越高，医院的洁净手术部尤其突出，由此导致洁净手术部的空调系统的能耗水涨船高。

文章就空调系统的优化以及为之服务的自动控制系统，做出了新的改进设计。

关键词手术部新风系统净化空调系统自动监控系统一、净化空调系统设计（一）集中新风机组的过滤系统按照《医院洁净手术部建筑技术规范》（以下简称《规范》）规定，医院洁净手术部新风系统可采用集中系统，而集中新风机组送新风已是现如今各医院洁净手术部处理新风的首选方案。

空气过滤方面一般在净化空调系统中至少设置三级，第一级应设置在新风口或紧靠新风口处，第二级应设置在系统的正压段，第三级应设置在系统的末端或紧靠末端的静压箱附近。

现如今国内比较常见的做法是集中新风机组内设置粗效、中效、亚高效三级过滤，而循环机组设置粗效、中效，末端高效三级过滤，确保净化要求。

（二）湿度优先和干盘管控制原理对于洁净空调系统来说，温湿度的处理是保证系统恒温恒湿的关键，尤其在我国的东南地区，夏季天气闷湿高热，空调室内的高湿度往往发生在非设计工况，这是由于非设计工况时室内的显热负荷降低，而潜热负荷变化不大，导致室内的热湿比减少，降低了系统的除湿能力。

依据《规范》要求，手术部空调系统模式是由集中新风处理机组与手术室循环机组所组成，由于新风集中处理，强调了手术室合适的温湿度控制，这样一是提出了湿度有限控制的理念，即将相对湿度控制在50%左右使微生物处于最不利环境，或者说实现无菌环境关键之一就是湿度控制。

二是提出了“余湿是污染物”的理念，新风的任务是消除室外的污染，即余湿与其他污染物。

其他污染物可通过在新风机组内设置初中亚高效过滤器来解决，而余湿的处理可通过技术手段来对付。

在夏季工况，可加大新风机组的制冷量，将新风通过新风机组内多排表冷盘管集中降温除湿处理，尽可能的将新风所含的绝对湿度降到最低，确保处理过的新风的送风焓值不大于手术室内设定值。

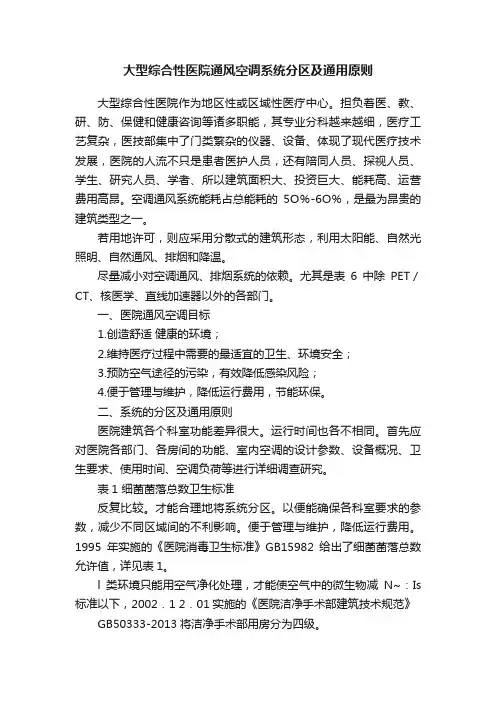

大型综合性医院通风空调系统分区及通用原则大型综合性医院作为地区性或区域性医疗中心。

担负着医、教、研、防、保健和健康咨询等诸多职能，其专业分科越来越细，医疗工艺复杂，医技部集中了门类繁杂的仪器、设备、体现了现代医疗技术发展，医院的人流不只是患者医护人员，还有陪同人员、探视人员、学生、研究人员、学者、所以建筑面积大、投资巨大、能耗高、运营费用高昂。

空调通风系统能耗占总能耗的5O％-6O％，是最为昂贵的建筑类型之一。

若用地许可，则应采用分散式的建筑形态，利用太阳能、自然光照明、自然通风、排烟和降温。

尽量减小对空调通风、排烟系统的依赖。

尤其是表6中除PET／CT、核医学、直线加速器以外的各部门。

一、医院通风空调目标1.创造舒适健康的环境；2.维持医疗过程中需要的最适宜的卫生、环境安全；3.预防空气途径的污染，有效降低感染风险；4.便于管理与维护，降低运行费用，节能环保。

二、系统的分区及通用原则医院建筑各个科室功能差异很大。

运行时间也各不相同。

首先应对医院各部门、各房间的功能、室内空调的设计参数、设备概况、卫生要求、使用时间、空调负荷等进行详细调查研究。

表1 细菌菌落总数卫生标准反复比较。

才能合理地将系统分区。

以便能确保各科室要求的参数，减少不同区域间的不利影响。

便于管理与维护，降低运行费用。

1995年实施的《医院消毒卫生标准》GB15982给出了细菌菌落总数允许值，详见表1。

l类环境只能用空气净化处理，才能使空气中的微生物减N~：Is 标准以下，2002．1 2．01实施的《医院洁净手术部建筑技术规范》GB50333-2013将洁净手术部用房分为四级。

Ⅱ类环境可采用两级过滤末端设置高中效过滤器．也可采用循环风紫外线空气消毒器。

静电吸附式空气消毒器。

Ⅲ、IV类环境可采用臭氧、紫外线灯、中草药或化学薰蒸等方法。

我国大气尘浓度比国外高二至三倍，尤其是沙尘暴频繁地区，对各类环境要根据当地大气可吸入颗粒物浓度选择新风口的第一级过滤。

净化手术室空调要求标准一、净化空调系统设置净化手术室的空调系统设置应能使手术部处于受控状态，既能保证手术部的整体控制，又能使各手术室灵活使用。

二、洁净手术室与辅助用房分开设置净化空调系统洁净手术室应与辅助用房（如消毒室、复苏室、洁净药材储备室、器械室、资料室、值班室等）分开设置净化空调系统。

这样可以确保手术室的洁净度和空气质量，避免辅助用房的污染对手术室的影响。

三、Ⅰ、Ⅱ级洁净手术室单独设置净化空调系统对于Ⅰ、Ⅱ级洁净手术室，应每间单独设置净化空调系统。

这样可以保证每个手术室的空气洁净度和压力梯度，满足最高的净化要求。

四、Ⅲ、Ⅳ级洁净手术室合用一个净化空调系统对于Ⅲ、Ⅳ级洁净手术室，宜每间单独设置净化空调系统，也可2~3间手术室合用一个净化空调系统。

合用空调系统时应满足各手术室的净化需求，且每个手术室均应有独立的排风系统。

五、洁净辅助区与清洁辅助区空调单独设置净化空调系统洁净辅助区（如洁净走廊、储存室等）与清洁辅助区（如办公区、休息区等）的空调应单独设置净化空调系统。

这样可以确保辅助区的空气质量，避免对手术室的影响。

为便于管理和运行，大型手术部宜分区设置净化空调系统。

六、足够的新风量及可靠措施保证新风供应净化手术部应有足够的新风量，并采取可靠措施保证手术室的新风供应。

新风系统应能确保每个手术室的新风量达到规定标准，同时应采取措施防止新风污染和交叉感染。

七、每间手术室单独设置排风系统每间手术室应单独设置排风系统，以保证手术室的压力梯度。

同时，洁净和清洁辅助区也应设有排风出路，以确保这些区域的压力梯度与手术室一致。

这样可以防止空气逆流，降低交叉感染的风险。

八、冷热源考虑整个洁净手术部需求手术部使用的冷热源，应考虑整个洁净手术部对冷热同时需要的要求。

在满足各区域独立控制的前提下，应尽量优化能源利用，降低能耗。

同时应考虑系统的可靠性、稳定性和可维护性。

九、其他要求除了以上要求外，还应考虑以下因素：1.空气过滤：净化空调系统应配备高效过滤器，以去除空气中的微粒、细菌和有害气体。

洁净手术部空调系统设计要求1 空调、排风系统设置要求1.1 净化空调系统设置宜使洁净手术部处于受控状态，既能保证洁净手术部整体控制，又能使各洁净手术室灵活使用。

1.2 洁净手术室应与辅助用房分开设置净化空调系统。

1.3 I、II 级洁净手术室应每间单独设置净化空调系统。

II 、IV 级洁净手术室宜每间单独设置，也可2 一3 间手术室合用一个净化空调系统。

1.4 洁净辅助区与清洁辅助区空调应单独设置净化空调系统。

为便于管理和运行，大型手术部宜分区设置净化空调系统。

1.5 洁净手术部应有足够的新风量，并采取可靠措施保证手术室的新风供应。

1.6 每间手术室应单独设置排风系统，洁净和清洁辅助区应有排风出路，保证手术部合理的压力梯度。

1.7 手术部使用的冷热源，应考虑整个洁净手术部对冷热同时需要的要求。

1.8 各净化空调和排风系统应采取可靠的调节手段使送、回、新、排风风量误差在允许范围内。

2 空气处理方式2.1 净化空调系统循环空气应经过三级过滤，过滤器分别位于第一级紧靠回风口处，第二级应设置在系统正压段，第三级应设置在系统末端。

2.2 净化空调系统空气应根据手术室要求进行热、湿处理。

3 气流组织3.1 洁净手术室气流组织为上送下回。

洁净辅助和清洁辅助用房宜采用上送下回，也可采用上送上回。

3.2 I~III级洁净手术室送风口应集中布置于手术台上方，使包括手术台的一定区域处于洁净气流的主流区内。

3.3 洁净手术室应采用双侧下部回风；在双侧距离不超过3m 时，可在一侧下部回风。

3.4 下部回风口上边高度不应超过地面之上0.5m ，洞口下边离地面不应低于0.lm 。

3.51 级手术室回风口应连续布置。

3.6 室内回风口气流速度不应大于1.6m / s ，走廊回风口气流速度不应大于3m/s。

3.7 洁净手术室应设顶部排风口，其位置宜在病人头侧的顶部。

排风口风速应不大于2m/s 。

洁净手术部空调新风设计要求1 分散处理设计方式1.1 每间手术室净化空调系统的新风单独从室外引入。

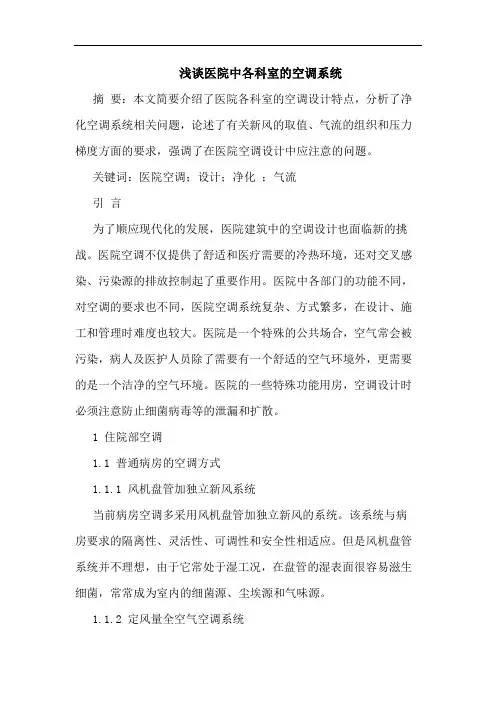

浅谈医院中各科室的空调系统摘要：本文简要介绍了医院各科室的空调设计特点，分析了净化空调系统相关问题，论述了有关新风的取值、气流的组织和压力梯度方面的要求，强调了在医院空调设计中应注意的问题。

关键词：医院空调；设计；净化；气流引言为了顺应现代化的发展，医院建筑中的空调设计也面临新的挑战。

医院空调不仅提供了舒适和医疗需要的冷热环境，还对交叉感染、污染源的排放控制起了重要作用。

医院中各部门的功能不同，对空调的要求也不同，医院空调系统复杂、方式繁多，在设计、施工和管理时难度也较大。

医院是一个特殊的公共场合，空气常会被污染，病人及医护人员除了需要有一个舒适的空气环境外，更需要的是一个洁净的空气环境。

医院的一些特殊功能用房，空调设计时必须注意防止细菌病毒等的泄漏和扩散。

1 住院部空调1.1 普通病房的空调方式1.1.1 风机盘管加独立新风系统当前病房空调多采用风机盘管加独立新风的系统。

该系统与病房要求的隔离性、灵活性、可调性和安全性相适应。

但是风机盘管系统并不理想，由于它常处于湿工况，在盘管的湿表面很容易滋生细菌，常常成为室内的细菌源、尘埃源和气味源。

1.1.2 定风量全空气空调系统定风量空调系统虽然起初投资较低、卫生条件也比较好，所以在医院工程中应用较多。

但采用定风量系统也存在着一些缺点，如：较难实现对各个房间的温度控制，房间舒适性差，其中，直流式定风量空调系统的卫生条件最好，但耗能也较大。

为此，一般门诊大厅、共享大厅这种大空间区域宜采用全空气空调系统。

1.1.3 住院病区的其它房间的排风控制病区的处置室、污物室、换药室、配膳间、卫生间等应设排风，排风口的布置不应使局部空气滞留。

排风量为10～15 次/h 换气，应能24h 运行，且夜间可以设定小风量运行。

1.1.4 普通病房和房间的压力控制普通病房对房间的气流方向无严格的要求，通常采用房间正压控制。

在采用风机盘管加新风的空调方式时，由于每个房间必须保证一定的新风量，因此易实现房间的正压控制。

医院洁净空调系统简述摘要：分析对比医院洁净空调系统的特点、类型、要求、方式方法。

重点分析洁净手术部、洁净病房的洁净空调系统，对洁净区的新风形式、空气处理机组的要求、自动控制的要点等进行深入浅出的剖析。

关键词：医院洁净空调洁净手术部洁净病房一、概述空气净化就是通过物理处理（过滤空气）的方法把要送到室内的空气进行除尘、除菌,使空气达到一定的含尘粒数、含菌浓度（净化级别）要求，同时把室内受污染的空气迅速的排至室外的过程。

净化空调就是在空气净化的过程中，同时对空气进行热湿处理，使空气的温度、湿度、风速、含尘粒数、细菌浓度达到一定的要求。

二、洁净室的分类和区别工业洁净室（微电子生产厂房），以控制尘粒数为主。

生物洁净室（洁净手术室、ICU病房、血液病房、烧伤病房、生物实验室），以控制细菌浓度为主。

三、与普通空调的区别控制重点不同：普通空调的控制侧重于温度、湿度、及室内风速；在洁净空调中虽然对温度、湿度及室内风速也有要求，相对而言对尘粒数和细菌浓度的要求更为重要，工业洁净室侧重于尘粒数的要求，生物洁净室则侧重于细菌浓度的要求。

空调系统的区别：普通空调一般只在新风进口处设粗效过滤器，而在洁净空调中需设三级过滤（初、中效、高效或亚高效过滤）。

在洁净空调的排风系统中同样要设置中效过滤，在特殊的实验室中要设置滤毒过滤。

房间装饰的区别：洁净室内装饰宜采用不起尘、不脱落的材料。

而在普通空调的房间内的装饰材料（如磁砖，缝较多，易落尘）则没有此严格要求，即使在手术部非净化区，也不提倡使用，如需使用磁砖或抛光砖宜使用大块（800*800以上）材料。

气密性的要求不同：普通空调系统对系统的漏风量有一定的要求，但洁净空调系统对此要求则高得多，除了保证热空气不进入外，还要保证尘粒不进入洁净室。

洁净室还需按洁净级别设计一定的空气压力梯度，防止级别较低洁净室的空气流向级别高的洁净室。

采用的风管材料不同：净化风系统属中压系统。

如果用普通的镀锌铁皮，铁皮上的镀锌粉经过长时间承受较高的压力，易脱落，堵塞过滤器和对系统造成污染。

医院洁净手术室四管制空调水系统冷热源选择摘要：由于医院洁净手术室里面对空气当中的洁净度、温度还有湿度要求都是很高的，而四管制的空调水系统有较高的负荷适应性、也能够进行灵活的调节，所以这种空调系统是可以满足医院手术室对室内空气温度与湿度的要求，因此在现在的手术室的建设里应用得越来越多了，四管制空调水系统的关键因素就是冷热源，所以选择合适的冷热源是很重要的。

关键词：冷热源；四管制；空调水系统；1空调水系统分类相对于现在的集中式空调水系统来说，不仅有两管制的空调水系统，还有四管制的空调水系统；两管制的空调水系统，用的是一供一回的两路水管俩连接空调系统冷热源到空调系统的末端，一般在空调系统的末端处理设备处设置一组盘管，在夏季时向盘管提供冷水对空气进行冷却除湿，在冬季时向盘管提供热水对空气进行加热。

而四管制的空调水系统，选择的是在空调系统末端处理设备处分别放置一组冷、热盘管，然后在分别使用一组供回水管与空调系统的冷热源相连接。

因此两管制的空调系统只能单独制冷或者制热，而不能同时进行制冷、制热，而四管制的空调系统就可以在制冷的同时也可以进行制热，也可以单独进行制冷或制热。

四管制的空调系统由于系统里面的冷、热水管道是分开设置的，有独立的管道系统，因此四管制的空调系统对于手术室内负荷变化有很强的适应性，四管制空调系统能够对室内的温湿度进行灵活的调节，从而来满足不同的湿度与温度的需求，对于手术室这种对室内空气温度与湿度要求比较高的环境，能实现更精准的控制与调节。

2手术室洁净空调的基本形式及热湿处理2.1手术室洁净空调的基本形式医院洁净手术室空调系统末端净化空调机组一般采用表冷器进行空气的热湿处理，净化空调机组通过将手术室的回风与新风进行混合，然后经过表冷器处理后再送入手术室。

因此，医院洁净手术室空调系统末端空调机组送风的温度、湿度就决定了手术室里的温度和湿度。

2.2热湿处理过程（1）医院里的手术室里面冷热处理途径主要是一（二）次的回风系统，即手术室的回风与进行过冷热处理的新风进行了混合后，再经过表冷器处理到空气的机器露点，然后进行再加热到送风状态点之后才送入到室内。

手术室洁净空调系统设计施工摘要：医院手术室净化空调设计施工，应导入新的观点，概况如下：手术室净化空调对手术室空气途径的感染控制有效且不可替代；一个净化空调系统所负担的手术室间数宜少不宜多；引入污染度概念，在降低手术室关键区域污染度的同时，减少高净化级别手术室的送风量；引入局部强化送风的概念，即采用置换气流送风吊顶,在手术室关键区域形成单向流型气流组织，降低手术室关键区域的空气污染度；新风系统采用独立的初、中效两级过滤；采用定风量阀，以保证室内的正压分布。

医院空调的任务应该是，维持室内所需要的气候状态并除去空气中的尘埃、微生物、气味和有害气体，而医院手术室的空调是最重要也是最困难的任务，尤其是控制空气途径造成的术后感染至关重要，因为降低和避免术后感染是保证手术成功、缩短患者恢复时间、降低医疗费用的关键所在。

另外手术室空调的另一特点是服务面积虽小但风量大、能耗高、使用时间不确定，因此手术室空调在创造高度洁净的室内气候同时应特别注意空调系统的节能。

下面笔者就某手术室设计为例，介绍设计者在该设计中体现的设计思路。

一、手术室概况：本洁净手术部由八间手术室、中央洁净大厅、麻醉室、苏醒室等附属房间组成，手术部位于医技楼二层，手术室无外围护结构，手术室净化级别要求分别为千级（I 级）一间、万级（II 级）四间、十万级（III 级）三间，手术室设计温湿度考虑到儿童生理特点，全年控制在tn=24-28℃，在手术室内就地可调，手术室设计相对湿度Фn=50%-60%。

二、手术室空调风系统的划分：1、高级别手术室空调系统宜独立设置。

所谓高级别手术室是指千级以上手术室，其原因是高级别手术室空调送风量大，如同样面积的手术室，百级手术室的空调风量是十万级的3.4倍，是万级的2.25倍。

另外高级别手术室的使用频率远低于低级别手术室，这样无论是一个空调系统负担多个高级别手术室，或是一个空调系统负担一个高级别手术室和多个低级别手术室，都会使空调系统长时间处于"大马拉小车"的运行状态。

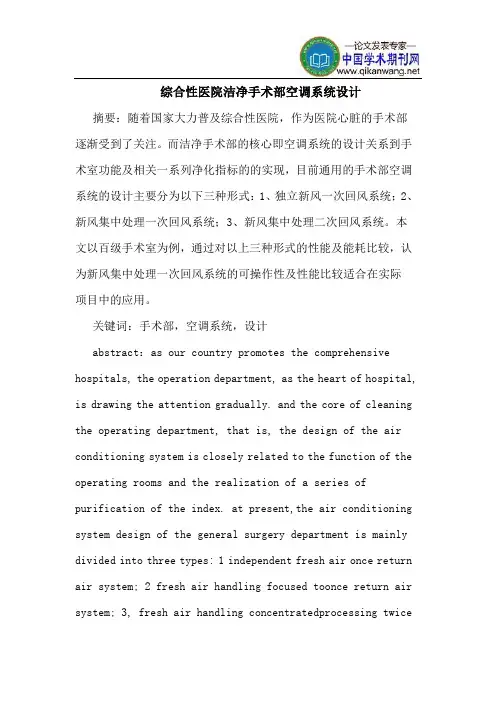

综合性医院洁净手术部空调系统设计摘要：随着国家大力普及综合性医院，作为医院心脏的手术部逐渐受到了关注。

而洁净手术部的核心即空调系统的设计关系到手术室功能及相关一系列净化指标的的实现，目前通用的手术部空调系统的设计主要分为以下三种形式：1、独立新风一次回风系统；2、新风集中处理一次回风系统；3、新风集中处理二次回风系统。

本文以百级手术室为例，通过对以上三种形式的性能及能耗比较，认为新风集中处理一次回风系统的可操作性及性能比较适合在实际项目中的应用。

关键词：手术部，空调系统，设计abstract：as our country promotes the comprehensive hospitals, the operation department, as the heart of hospital, is drawing the attention gradually. and the core of cleaning the operating department, that is, the design of the air conditioning system is closely related to the function of the operating rooms and the realization of a series of purification of the index. at present,the air conditioning system design of the general surgery department is mainly divided into three types: 1 independent fresh air once return air system; 2 fresh air handling focused toonce return air system; 3, fresh air handling concentratedprocessing twicereturn air system. in this paper, we take the operating room level as an example. by comparing the above three forms of performance and energy consumption, the operation and performance of fresh air handling focused toonce return air system is more suitable for the application in practical project.key words: the operation departments, air conditioning system,design中图分类号：tp302.1 文献标识码：a文章编号：1.引言本文主要以百级手术室为案例通过对洁净手术室空调系统不同送风方式设计参数的对比、分析，找到适合手术部项目特点的空调系统送风方式，进而对同类项目设计起到参考作用。

最新资料;Word版;可自由编辑案例一、沈阳某医院手术室洁净空调系统设计说明一. 工程概况本工程为某总医院病房楼手术室改造净化工程..净化面积185.2m2;万级和十万级..顶棚相对本层地面高度为3.000m;走廊顶棚相对本层地面高度2.700m;内部梁下相对本层地面高度为3.720m..二. 室外计算参数本工程室外计算参数参照辽宁省沈阳市室外计算参数..季节干球温度湿球温度相对湿度平均风速主导风向夏季31.4℃25.4℃78% 2.9m/s南冬季-22℃——64% 3.4m/s北三. 室内设计参数温度：22-25℃..湿度：45-65%..洁净度：万级和十万级..四. 冷源为3台空调室外机组..设置在离空调机组较近的顶层楼板上..热源为电热;设置在空调机组内..五. 空调系统选择空调系统选用全空气集中式处理方式；新风量的确定原则以空调净化设计规范及军队医院洁净手术部建筑技术规范的规定确定新风量；空气处理系统为吊顶式空调机组;设置位置在走廊吊顶夹层内;空调机组的功能有直接蒸发式表冷段;加湿段;风机段;中效过滤段;风机送风段..新风口为带过滤固定单百叶新风口;在外墙处开口;新风管段设电动保温新风阀..系统回风总管设防火阀;当有火灾发生的时候;防火阀处流通空气温度>70℃时;防火阀的熔断片熔断;电讯号输出;与其连锁的风机停止;空调系统不再运行..七.气流组织为高效送风口上送;带阻尼网回风口侧下回至回风夹墙经回风管回至空调机组..九.材料选择风管道采用镀锌钢板;保温采用铝箔离心玻璃棉板;厚度为30毫米；保护装饰层为铝箔..冷媒管采用紫铜管;保温采用阿姆斯壮保温管;厚度为20毫米..冷凝水管及加湿器给水管采用镀锌钢管;冷凝水管外保温为铝箔离心玻璃棉管壳;厚度为30mm..十.施工说明1.施工程序与施工配合1.1通风工程施工前;施工人员应复核通风工程的设备及其基础尺寸;土建留洞及予埋件的位置及尺寸;密切配合土建施工..1.2风管施工最好在吊顶施工前结束;如有交叉;应注意防止破坏吊顶及风管保温..1.3高效过滤器未安装不得开箱;其安装必须在洁净室内各专业安装工程均告结束;洁净室清洗擦净;并全面清扫吹洗风道系统12小时以后才能进行;工作人员按人员清洁要求进入室内..2.风管标高相对本层地面;以标注为准;单位为米..3.风管壁厚选用：风管和配件的板材连接;采用咬接..咬口缝处采取涂密封胶或其他密封措施..4.风管法兰选用：风管与角钢法兰连接采用翻边铆接;铆接应牢固；法兰螺栓及铆钉的间距应小于或等于100mm..铆钉缝及法兰翻边四角采取涂密封胶或其他密封措施..5.矩形风管弯头宽边尺寸大于等于500毫米时;应设导流片..6.配件6.1法兰垫片：采用聚乙烯胶条;厚4毫米;宽度稍小于法兰;不得突入风管内部;垫片擦洗干净;用粘结剂粘在法兰上;契型接头..6.2风管软连接：空调机进、出口相连处;设置长200～250mm的软接;高效送风支管与高效静压箱连接处接长150～250mm的软接;内面光滑..7.风管及配件安装7.1风管上的可拆卸接口;不得设置在墙体或楼板内..7.2所有水平或垂直的风管;必须设置风管支、吊或托架;其构造形式应保证牢固、可靠..风管支、吊或托架应设置与保温层外部;并在支吊架与风管间镶以垫木;同时;应避免在法兰、测量孔、调节阀等部件处设置支吊架..7.3安装防火阀时;应先对其外观质量及动作的灵活性与可靠性进行检验;确认合格后再行安装；防火阀必须单独配置支吊架..7.4送风干管上配有消声器;安装时应单独配置支吊架..8.空调机组安装：直接吊装即可..9.空气净化系统要求9.1风管及配件：净化系统安装前先用清洗液将内表面洗刷干净;干燥后两端开口处用塑料薄膜和胶带密封;并贮与干净处;在安装前应防止风管被再次污染;风阀及其他通风构件的清洁工作均按此要求进行..9.2高效过滤器风口安装：在吊顶上安装一般采用4点带花篮螺栓吊杆拉紧的方式..吊顶与风口翻边密封;高效过滤器风口连接支管上均装软连接及调节阀..9.3净化系统的风管在保温前做漏光实验;检查方法和评价标准根据洁净厂房施工及验收规范..10.空调系统安装完毕;系统投入使用之前;须进行设备单机试运转及系统联合试运转的测定及调整..11.其他未尽事宜;详见工艺设计及通风与空调工程施工及验收规范GBJ50243-97采暖与卫生工程施工及验收规范GBJ242-82洁净室施工及验收规范JGJ71-90中国人民解放军工程建设行业标准YFB001-1995及相关标准..操作说明1、空调净化系统组成1.1空调净化系统划分辽宁省总医院手术室改造空调净化空气处理系统划分为三个独立空调系统及二个独立工作区..其中K1系统为供第三手术室；K2系统为供第二手术室；K3系统为供第一手术室..所供区域的详细说明详见表一..表一序号系统送风区域1K1第三手术室2K2第二手术室3K3第一手术室4ZJ器械室、走廊该工程的排风划分为 3 个系统..详细说明详见表二..表二1.2各功能区域控制标准:2、空调净化工程制冷加热流程2.1空调净化工程制冷加热流程组成：空调室外机组及室内机;电加热器..2.2空调净化工程制冷流程说明本工程所使用的冷源为沈阳第一冷冻机有限公司;生产的空调室外机组KWJ-15..布置在八层楼顶;工程所使用的冷源有3个：L1、L2、L3;即为空调净化系统所使用的冷源;工程冷源及使用区域详见表三.. 表三2.2.2 L1、L2、L3系统制冷流程说明：L1、L2、L3空调制冷系统流程为：制冷剂R22在室外空调机组内经压缩机压缩后;进入室外空调机组的冷凝器内;通过风机的吹淋而冷却;再通过蒸发器的供液管进入室内;经过膨胀阀的减压后;进入机组的蒸发器..被加热后由回气管回到空调室外机组内..2.3空调净化工程加热流程说明本工程热源采用电加热;电源由甲方提供..电加热器设置在空调机组内..3、空调净化系统设备3.1辽宁省总医院手术室改造净化设备一览表见竣工图..3.2辽宁省总医院手术室改造空调净化设备选用说明：选型依据：空调净化有限公司发放编号2001-040-10中;空净-01-040-02图纸要求而选用..为设计人员根据计算确定的设备运行参数..各种设备配件按该工程施工图纸要求而选用本工程净化空调部分设置三台吊顶式空调机组和四台独立净化机组;均为东宇空调产品..3.3空调机组空调机组根据设计图设计其工作原理..1新回风混合段室外新风补充排风机排出的风量;满足了额定风量;回收系统中经送风段送出的空气..回收风量等于送出风量减掉总排风量..2初效段将风进行初级过滤;应定期检查更换或清洗..3蒸发式表冷段表冷段由热交换器组成..供夏季使用..交换器里流动经空调室外机组处理产生的液体制冷剂;经过与空气交换使空气温度降低..4风机段额定风量3×103m3/h的风机将额定风量向系统中送风..注意：应定期检查皮带是否破损;风机轴应定期加油..5加热段冬季供暖使用;采用电加热..6加湿段为保证空气相对温度达到45～65%而设置..湿源为水通过电极加湿器对机组内空气加湿..7中效段将既将进入洁净区的空气再次过滤..应定期检查清洗、更换..8送风段此段是经过两次过滤的空气流入各房间的出口最终通过高效过滤器吹入房间..框图如下：事项：1开启风机时;送、回风系统管道上的阀门尤其是主阀门必须呈开启状态;否则送风送不出去;机内正压增加造成机组及风管变形；回风回不来;机内负压增加造成机组及风管变形..2开启机组时详细检查机组内是否存有杂物..3空调机组没有降压启动装置;启动时应点动启动..4定期检查空调机组内的初效、中效过滤器..当系统风量不能满足要求时;应及时更换或清洗初效、中效过滤器..如更换后系统风量仍不能满足要求时;应更换高效过滤器;并核定风量..5定期清洗机组内外灰尘..空调机组的操作与维护详见空调机组操作与维护说明..3.4百级洁净层流罩层流罩设置与局部百级区域;技术要求较高;所以要求操作人员必须是经过培训合格人员上岗操作..使用方法：在手术进行前开启;进行自净过程;时间约10～20分钟..打开照明灯;再开启风机方可使用..手术结束后;10分钟后再停风机最后关闭照明灯..并切断供电电源..更详细使用说明请读百级洁净层流罩使用说明书..3.5独立净化机组具有独立的风机及高效过滤器;能进行对单个房间的净化工作..可单独开启..3.6设备开启时间1每个手术室所对应的空调机组的开启时间;是该手术室进行手术前的20～40min；2对于设有层流罩的手术室;层流罩应在手术前10～20min开启；3走廊内独立净化机组;应在任何一手术室有手术进行前30～50 min 开启；4器械室内独立净化机组;应在第二或第三手术室有手术进行前20～40 min开启..4、制冷系统设备配件及材料4.1制冷系统设备选型说明制冷系统设备为空调室外机组..空调室外机组资料详见“竣工资料”..4.2制冷系统配件选用说明制冷系统配件是指除设备外;使系统能够正常运行的过滤;减振;调节等装置;主要有干燥器、电磁阀等均随机配带..4.3制冷系统材料选用说明管道采用紫铜管..供液、回气管保冷采用阿姆斯壮管壳;厚度为20mm;冷凝水管保冷采用铝箔离心玻璃棉管壳;厚度为30mm..5、系统操作规程5.1操作前的检查工作系统操作运行前或上一次的运行过程中;对参与运行的设备进行逐一发现问题;及早解决检修并记录..5.2空调净化系统运行操作规程注：空调净化系统设备均有操作说明书;该部分运行之前;操作人员需详细阅读相关说明书后方可进行操作..5.2.1系统运行操作规程空调净化系统夏季制冷启动程序：手动连锁1吊顶式空调机组无降压启动时;先点动;无异常时;正常启动..2吊顶式空调机组中K1、K2、K3;冷量的调整为自动..注意事项：以下所述为常见问题1空调系统运行后;经常对房间的温湿度进行复检;偏差出现时;注意调节;调节方式按5.3所述..2每年首次使用冷机需提前将冷机机油加热12h 以上..注意：系统运行时;确保防火阀处在开启状态;各种风阀处于调整的状态..注意：夏季制冷停止程序与启动程序相反冬季加热启动程序.. 5.3系统工况调节系统运行时部分参数达不到设计状态时;需进行调节..通常情况系统的风量洁净度及正压已在系统调试时;调节完毕;正常情况下;不会改变;工况调节只限于温度湿度的调节..5.3.1温度的调节设计时通常负荷及运行状态接近的房间设置成一个系统..但个别房间由于室内负荷不同也会出现差别..温度的调节有两种情况;一种是整个系统温度达不到设计要求;另一种是个别房间温度达不到设计要求..当整个系统温度达不到设计要求时：夏季室内温度较高;可将控制表盘上的控制温度调低;系统会自动将送风温度降低达到设计要求..K1、K2、K3系统自动实现..夏季室内温度较低;调节方式同上;不过将表盘上的控制温度调高..K1、K2、K3系统自动实现..冬季室内温度较低..可将控制表盘上的控制温度调高;而使系统自动将送风温度增高;直到达到设计要求..K1、K2、K3系统自动实现..冬季室内温度较高;调节方式同上;不过将表盘上的控制温度调低..K1、K2、K3系统自动实现..5.3.2湿度的调节设计时;每一手术室设置成一个系统;个别房间散湿量较大时;也会出现差别..湿度的调节可能是整个系统湿度达不到设计要求..当整个系统湿度达不到设计要求时：夏季湿度过高;可将表盘上的控制湿度调低;K1、K2、K3系统自动实现..如湿度还降不下来;系统需安装除湿器..夏季湿度较低此种情况较少见可将表盘上的控制湿度调高;系统会自动提高湿度满足设计要求..K1、K2、K3系统自动实现..冬季湿度较低系统自动打开加湿器进口阀门加湿;根据室内湿度情况调节加湿器的加湿量..如加湿器打到最大尚未加湿到设计工况;需增加加湿器..冬季湿度较高此种情况较少见..系统需增加除湿器..6、系统维护规程本工程所选设备均有详细的使用操作维护保养说明书;设备的具体维护规程;详见后附的各设备的说明书..以下为对于整体空调净化系统及制冷加热系统所需注意的维护说明..6.1空调净化系统1空调净化系统需由专人负责操作..负责操作人员必须经过培训方可上岗并详细阅读操作说明及附件文件..2系统运行时;经常检查各种百叶风口;是否出现焊口松动;对开多叶调节阀是否出现紧固螺母松动;并时常紧固此装置;如出现由于螺母松动使对开多叶调节阀的手柄移位;需重新核定该处风量..经常观察防火阀;检测防火阀熔断片是否熔断通常防火阀熔断片熔断后会有报警信号输出;相应系统的风机也会停止;异外情况可通过系统压力突然变化;或阀体附近的气流受阻产生的振动的声音判断..如出现异常情况;请立即停机检修..3空调净化系统设备有运动部件时;需经常对其运转部件进行观察;如空调机组内的风机;排风机等对其皮带轮经常观察是否松动;对其轴承观察是否需加油;各种设备的维护详见设备使用说明书中维护部分..4空调净化系统压力变化主要由于运行时间积累使过滤器积尘而导致的阻力变化..因此空调净化系统的过滤器在经过一段时间的运行后;机组内的初效当阻力达到初阻力的2倍时;即阻力达到80pa时;机组内的中效当阻力达到初阻力的2倍数时;即阻力达到200Pa时;需清洗或更换初中效..当更换完初、中效过滤器后;系统风量仍满足不了风量要求时;应更换高效过滤器..注意：更换完高效过滤器后;要重新核定风量..5系统新风入口的阻尼网需经常清洗及更换;并注意是否有塑料或纸屑吸附在入口上;并及时清除..6经常检查系统的电动保温新风阀执行机构;风阀执行器系统等是否工作正常..7经常检查净化房间的回风口处的阻尼层;积尘严重时应清洗或更换..8净化房间的温度;湿度及洁净度按需要监测;不在设定范围;有较小波动时;可通过调节冷热源部分实现;如出现较大变化或较大区域内的变化;必须分析原因或与技术人员联系后;找出问题;方可进行调节;调节后需重新测定..9回风口设有阻尼;时间长久应更换阻尼层..另外室内回口尺寸不可随意改动;更不应该在回风口处放置杂物;以免影响回风量及气流分布..6.2制冷加热系统维护规程1经常检查净化机组蒸发式表冷器;加湿器进口的阀门的执行机构是否正常..2经常检查各种水管、制冷管道及配件工作是否正常;有无漏水冒汽现象;及时发现;及时修补排除..3当制冷系统重新使用时;要将系统清洗干净..4经常检查空调室外机的运转情况;发现问题及时处理..5经常检查机组内的电加热器;发现问题及时处理..7附录7.1 附图目录7.1.1空调系统送风管道示意图图一7.1.2空调系统回、排风管道示意图图二图纸编号：阶段：日期：年月日。

医药洁净空调系统结构医药行业对于洁净环境的要求非常高，尤其在药品生产、实验室和手术室等特殊场所，保持空气的洁净和无菌是至关重要的。

而医药洁净空调系统的结构就是为了满足这些特殊需求而设计的。

本文将从主要构成部分、工作原理和关键控制措施三个方面来介绍医药洁净空调系统的结构。

一、主要构成部分医药洁净空调系统主要由送风和回风系统、过滤系统、温湿度控制系统、除菌系统和控制系统等多个部分组成。

1. 送风和回风系统送风和回风系统是医药洁净空调系统的核心部分。

通常采用风机和风管将空气送入特定区域，并通过回风口将使用后的空气回收处理。

为了保证送风质量，通常还会设置调湿装置和风口过滤器。

2. 过滤系统过滤系统是医药洁净空调系统中的重要组成部分。

通过设置多级过滤器，可以有效地过滤空气中的微尘、细菌和其他微生物。

常见的过滤器有初效过滤器、中效过滤器和高效过滤器等。

3. 温湿度控制系统温湿度控制系统可根据医药生产和实验室的需求，调节空气的温度和湿度。

温湿度的稳定控制对于保证医药品质的稳定性至关重要。

4. 除菌系统除菌系统采用紫外线杀菌灯、臭氧杀菌装置等技术，对空气中的细菌进行有效的除菌处理，以确保洁净空气的供应。

5. 控制系统控制系统是医药洁净空调系统的大脑，通过设置各种传感器和控制器，对空调系统进行实时监测和控制，以确保系统的正常运行。

二、工作原理医药洁净空调系统工作原理如下：1. 空气进入送风系统，经过风机驱动，通过风管输送到特定区域。

2. 进入特定区域后，空气经过过滤系统，进行多级过滤，有效去除微尘、细菌和其他微生物。

3. 温湿度控制系统根据需求，通过调节加热、制冷和加湿、除湿等装置，保持空气的合适温湿度。

4. 空气经过除菌系统，进行紫外线杀菌或者臭氧杀菌等处理，进一步确保空气的洁净。

5. 送风系统送入洁净空气，提供给医药生产或实验室等场所使用，同时回风系统回收使用后的空气，循环利用减少能源消耗。

三、关键控制措施为了确保医药洁净空调系统的高效运行和洁净环境的维护，需要采取以下关键控制措施：1. 定期维护保养：定期对空调系统进行清洁、消毒、更换过滤器等维护工作，以确保系统运行的稳定性和洁净程度。

医院手术室净化空调设计一、空气洁净度手术室的空气洁净度要求非常高，通常根据手术室的用途分为3个级别：二级洁净手术室、三级洁净手术室和特殊手术室。

二级洁净手术室适用于一般手术，要求空气洁净度达到百级别；三级洁净手术室适用于较为复杂的手术，要求空气洁净度达到千级别；特殊手术室适用于高风险手术，要求空气洁净度达到万级别。

净化空调系统应满足相应洁净度的要求。

通常采用高效过滤器、HEPA过滤器等设备来去除空气中的尘埃、微生物等颗粒物。

二、温湿度控制手术室的温湿度控制对手术操作和病人的舒适感都非常重要。

通常手术室的温度控制在20-25摄氏度之间，湿度控制在45%~65%之间。

温度的控制可以通过冷却和加热设备来实现，常用的方法有空调冷热水机组、吊顶式空调等。

湿度的控制可以通过增减加湿器、空气除湿器等设备来实现。

三、压差控制手术室需要保持正压差，以防止污染空气进入手术室。

手术室与外部区域、走廊等相连接的地方应设有隔离门，利用隔离门的自动控制功能，保持手术室的正压差。

净化空调系统应配备相应的空气调节机组、风机盘管等设备来控制压差。

四、噪音控制手术室中噪音的控制是非常重要的，可以通过采取合理的噪音控制措施，如选择低噪音设备、增加噪音屏障等来降低手术室内的噪音水平，保持安静的手术环境。

综上所述，医院手术室净化空调设计需要兼顾空气洁净度、温湿度控制、压差控制和噪音控制等方面。

一个合理的净化空调设计可以为手术室创造一个洁净、舒适的工作环境，提高手术的质量和成功率，确保病人的安全和健康。

因此，在手术室净化空调设计中，需要根据实际情况和要求，选择适当的设备和控制方式，确保手术室的净化效果和环境质量。

医疗手术室空调风系统的划分手术室是医院的重要组成部分，承担着挽救患者生命，维护患者健康的重要职责。

与此同时，对手术室净化工程的需求也越来越大，在手术室净化之前，先在安徽人和了解一下关于手术室和手术室空调风系统的知识吧!手术室空调风系统的划分：1.高级别手术室空调系统宜独立设置。

所谓高级别手术室是指千级以上手术室，其原因是高级别手术室空调送风量大，如同样面积的手术室，百级手术室的空调风量是十万级的3.4倍，是万级的2.25倍。

另外高级别手术室的使用频率远低于低级别手术室，这样无论是一个空调系统负担多个高级别手术室，或是一个空调系统负担一个高级别手术室和多个低级别手术室，都会使空调系统长时间处于"大马拉小车"的运行状态。

例如一个空调系统负担1间百级手术室和2间万级手术室或4间十万级手术室，只要高级别手术室不使用，则系统设计风量至少大于此时所需风量的112%和84%，亦即此时系统所需风量仅为系统设计风量的47%和54.3%，而且此种因手术室使用与否引起的风量变化，不宜采用变频调速方式进行调节，只能用调节总风阀的方式调节风量以适应系统风量变化，然而此种方式显然不节能。

所以无论从节约能源的角度，或是从使用可靠性、灵活性的角度，高级别手术室都应"按间"独立设置空调系统，即一个净化空调系统对应一间手术室。

2.对于低级别手术室，尽管与高级别手术室相比空调风量小的多，但一个空调系统所负担的手术室间数也不宜过多，因为医院手术室的使用情况具备不确定性。

愈是高等级医院，手术室为满足特殊繁忙情况，设置愈多。

手术室多，正常情况下的同时使用系数低，这样当一个空调系统所负担的手术室间数较多时，系统常处于"供大于求"的状态，其运行能耗势必较高，就象有的医院所反映的"建的起，用不起"。

笔者认为，对于低级别手术室一个空调系统所负担的手术室不宜多于四至五间，而且一个系统负担手术室过多，也会造成使用上的不可靠。
