水泵基础知识培训
- 格式：ppt
- 大小：5.70 MB
- 文档页数：62
下载文档原格式
合集下载
水泵基础必学知识点
水泵基础必学知识点
1. 水泵的工作原理：水泵通过旋转叶轮产生离心力，将液体引入泵体，并通过压力差将液体推出泵体，实现液体的输送。
2. 水泵的分类：常见的水泵有离心泵、柱塞泵、螺杆泵、自吸泵等。
根据用途和工作原理的不同，水泵还可分为给水泵、排水泵、清洁水泵、污水泵等。
3. 水泵的选型：在选择水泵时需要考虑液体的性质、流量需求、扬程
要求等因素。
根据这些需求来确定合适的水泵类型和规格。
4. 水泵的性能参数：常见的水泵性能参数有流量、扬程、功率、效率等。
这些参数反映了水泵的工作能力和效果。
5. 水泵的安装与维护：水泵的安装要求水平稳固，进出口管道连接牢固，且有足够的密封。
在使用过程中需要定期检查维护，如清理进出口、更换密封件、检修电机等。
6. 水泵的故障排除：水泵可能出现各种故障，如启动困难、流量减小、压力下降等。
故障排除需要根据具体情况进行检查，在检查时需要注
意安全措施。
7. 水泵的节能措施：水泵的运行主要消耗电能，因此节能对于降低运
行成本和保护环境都非常重要。
可以采取的节能措施包括选择高效水泵、优化系统设计、合理调整运行参数等。
8. 水泵的应用领域：水泵广泛应用于工农业生产和生活领域，例如给水、供暖、农田灌溉、污水处理、工业生产等。
不同应用领域需要不
同类型的水泵。
这些是水泵基础必学的知识点，希望对你有所帮助！。
水泵基础知识非常全面
水泵基础知识目录第一部分、中国泵类产品市场特点 4一．中国的泵制造业目前存在的问题 41.市场特征及现状 42.泵制造企业统计数据 53.泵制造企业地域分布 5二．泵类产品技术发展趋势 51.泵行业技术发展的趋势 52.市场需求趋势预测7第二部分、泵的基本知识11一．什么是泵？11二．泵在各个领域的应用12三．泵的基本参数12四．泵的汽蚀现象14五．泵的特性曲线及其应用16六．离心泵的工作点和流量调节18七．泵的全性能测试台19八．泵体常用材料175条19九．中国泵行业行业标准大全20第三部分、各种泵的基本原理25一．容积式液压泵的工作原理25二．叶片泵的工作原理25三．离心泵的工作原理25四．往复泵的工作原理27五．单螺杆泵的工作原理28六．螺杆泵的工作原理30七．真空助力泵的工作原理33八．通用机械真空泵设备工作原理34九．水环式真空泵/液环真空泵工作原理35 十．罗茨泵的工作原理35十一.旋片式真空泵工作原理36十二.热泵知识36十三.隔膜式定量泵浦动作原理38十四.多功能气动隔膜泵的工作原理38十五.长柱塞抽油泵的工作原理及特点40十六.精密计量泵的基本原理及其控制方法40 十七.柱塞式喷油泵结构工作原理43十八.斜盘式轴向柱塞泵的工作原理44十九.奈莫泵工作原理45二十.齿轮泵的工作原理45二十一.摆线内啮合齿轮泵的工作原理46二十二.LCD背光驱动电荷泵的原理47二十三.脉冲栓流气力输送泵的工作原理48第四部分、泵的选型方法48一.泵选型一般程序及需要考虑的几方面因素48二.泵的选型步骤、方法及选型要求50三.如何选择水泵型号和规格？51四.空调循环水泵的选择51五.潜水电泵的选型常识53六.排水泵的选择和要求54七.如何在复杂化学介质中选用化工流程泵55八.重载荷化工流程泵选用说明57九.螺杆泵应用特点与合理的选用方法58十.旋转柱塞泵的选择59十一.离心泵的类型和选用59十二.如何恰当选择计量泵60十三.双螺杆泵的选型技巧65十四.三螺杆泵的选型技巧67十五.建筑给排水中消防泵的选择68十六.选择生活给水泵的一般要求69十七.小型水泵的选择与使用方法69第五部分、安装、维护及其他 71一.水泵隔振安装技术规程要求 71二.齿轮泵代替柱塞泵功能技术情况分析 71三.工程机械液压柱塞泵的使用与维修（直轴斜盘式柱塞泵） 73四.活塞式隔膜泵使用操作方法 76五.机械密封的密封失效原因分析 77六．离心泵的调节方式与能耗分析 79七.离心泵的联用 81八.单螺杆泵特性试验 82九.潜水排污泵的维护与保养 85十.影响泵用机械密封外部条件的研究 86十一.正确选择机械密封是防止液泵泄漏关键 90十二.消防水泵接合器设计中的几个问题 96十三.转子的静平衡和动平衡 97第一部分、中国泵类产品市场特点一．中国的泵制造业目前存在的问题1.市场特征及现状l 国有企业状况堪忧，前途黯淡由于生产体制不适合生产力的发展，泵行业中国有企业大多数都不太景气，很多都已经停产、转让，濒临破产的边缘l 民营企业纷纷崛起，扮演愈来愈重要的角色由于民营的体制与国有体制相比，较适合生产力的发展，近几年来民营企业发展异常快速，民营企业的数量已远远大于国有企业的数量，民营企业的产值也远大于国有企业，泵企业中年产值最大的企业已经是民营企业。
水泵安全教育培训内容(2篇)
第1篇一、培训目的为了提高水泵操作人员的安全意识和操作技能，预防和减少水泵事故的发生，确保水泵运行安全可靠，特举办本次水泵安全教育培训。
二、培训对象水泵操作人员、维修人员、管理人员及相关人员。
三、培训内容1. 水泵基础知识（1）水泵的分类及用途（2）水泵的结构及工作原理（3）水泵的性能参数2. 水泵安全操作规程（1）操作前的准备工作（2）启动水泵的步骤（3）运行中的注意事项（4）停泵的步骤（5）异常情况的处理3. 水泵维修与保养（1）水泵的定期检查（2）水泵的维护保养（3）水泵的故障排除4. 水泵事故案例分析（1）事故原因分析（2）事故处理措施（3）事故教训及预防措施5. 水泵安全防护措施（1）个人防护用品的使用（2）现场安全操作规程（3）应急处理措施四、培训方法1. 讲座：邀请专业讲师进行现场讲解，对水泵安全知识进行系统培训。
2. 案例分析：通过分析水泵事故案例，提高学员的安全意识和操作技能。
3. 实操演练：组织学员进行水泵操作、维修等实际操作演练，提高学员的动手能力。
4. 考试：对学员进行理论知识和实际操作考核，确保培训效果。
五、培训时间本次培训时间为2天，具体安排如下：第一天：上午：水泵基础知识、水泵安全操作规程下午：水泵维修与保养、水泵事故案例分析第二天：上午：水泵安全防护措施、实操演练下午：考试六、培训要求1. 学员应按时参加培训，认真听讲，做好笔记。
2. 学员应积极参与讨论和实操演练，提高自己的安全意识和操作技能。
3. 学员应遵守培训纪律，保持会场秩序。
4. 学员培训结束后，需参加考试，合格者方可上岗。
七、培训总结通过本次水泵安全教育培训，使学员掌握了水泵安全操作、维修、保养等方面的知识，提高了学员的安全意识和操作技能。
希望学员在今后的工作中，严格遵守安全规程，确保水泵运行安全可靠。
八、后续工作1. 建立水泵安全培训档案，记录学员培训情况。
2. 定期组织水泵安全培训，提高员工的安全意识。
《泵基础知识培训》ppt课件
确定输送液体的性质
包括液体密度、粘度、腐蚀性等，以 选择合适的泵材质和结构。
确定工艺流程和输送要求
根据工艺流程和输送距离、高度等要 求，确定所需的流量和扬程。
考虑环境因素
如环境温度、湿度、海拔高度等，选 择适应性强的泵型。
经济性分析
在满足使用要求的前提下，进行不同 泵型的经济性比较，选择性价比高的 产品。
的稳定运行。
密封环
设置在叶轮和泵壳之间 ，减少液体泄漏，提高
泵的效率。
典型泵型结构对比
离心泵
结构简单，效率高，适用于大 流量、低扬程场合。
容积泵
结构复杂，但流量稳定，适用 于小流量、高扬程场合。
混流泵
介于离心泵和轴流泵之间，适 用于中等流量和扬程的场合。
轴流泵
流量大、扬程低，适用于灌溉 、排水等场合。
可能原因是泵选型不当或管道阻力过大， 解决方案是重新核算选型或更换合适型号 的泵，同时检查管道系统是否畅通。
可能原因是泵安装不当或轴承磨损严重， 解决方案是重新安装泵并调整安装精度， 或更换磨损严重的轴承。
泵的密封泄漏
泵的超负荷运行
可能原因是密封件损坏或安装不当，解决 方案是更换损坏的密封件并检查安装质量 。
解决问题能力
评估解决实际问题的能力 和思维方法
理论知识
评估对泵基础知识的掌握 程度和理解深度
安全意识
评估实验过程中的安全意 识和应急反应能力
THANKS.
对于易损件，如轴承、密封件等，应 定期检查和更换。
根据使用情况，定期更换润滑油、清 洗过滤器等。
对于长期停用的泵，应进行保养和封 存处理。
故障诊断与排除方法
泵不启动或启动困难
检查电源、电机和控制系统，排除故障。
包括液体密度、粘度、腐蚀性等，以 选择合适的泵材质和结构。
确定工艺流程和输送要求
根据工艺流程和输送距离、高度等要 求，确定所需的流量和扬程。
考虑环境因素
如环境温度、湿度、海拔高度等，选 择适应性强的泵型。
经济性分析
在满足使用要求的前提下，进行不同 泵型的经济性比较，选择性价比高的 产品。
的稳定运行。
密封环
设置在叶轮和泵壳之间 ，减少液体泄漏，提高
泵的效率。
典型泵型结构对比
离心泵
结构简单，效率高，适用于大 流量、低扬程场合。
容积泵
结构复杂，但流量稳定，适用 于小流量、高扬程场合。
混流泵
介于离心泵和轴流泵之间，适 用于中等流量和扬程的场合。
轴流泵
流量大、扬程低，适用于灌溉 、排水等场合。
可能原因是泵选型不当或管道阻力过大， 解决方案是重新核算选型或更换合适型号 的泵，同时检查管道系统是否畅通。
可能原因是泵安装不当或轴承磨损严重， 解决方案是重新安装泵并调整安装精度， 或更换磨损严重的轴承。
泵的密封泄漏
泵的超负荷运行
可能原因是密封件损坏或安装不当，解决 方案是更换损坏的密封件并检查安装质量 。
解决问题能力
评估解决实际问题的能力 和思维方法
理论知识
评估对泵基础知识的掌握 程度和理解深度
安全意识
评估实验过程中的安全意 识和应急反应能力
THANKS.
对于易损件，如轴承、密封件等，应 定期检查和更换。
根据使用情况，定期更换润滑油、清 洗过滤器等。
对于长期停用的泵，应进行保养和封 存处理。
故障诊断与排除方法
泵不启动或启动困难
检查电源、电机和控制系统，排除故障。
[全]水泵的基础知识
![[全]水泵的基础知识](https://img.taocdn.com/s1/m/89e0cf2f770bf78a6429549d.png)
水泵的基础知识第一节水泵用途及分类一、定义和用途泵是一种抽送能量液体的机械。
就是把原动机的机械能转换为所抽送液体位能的机器。
它在动力机械的带动下，能把液体从低处抽送到高处或远处，为生产服务。
泵能抽送水、油、酸碱溶液、液态金属、纸浆、泥浆等。
用于抽水的泵叫水泵，又叫抽水机。
水泵用于农业灌溉和排涝，提高了农业抗御自然灾害的能力，可增产、保收、并为农业实现机械化、水利化提供了物质条件。
二、分类和型号泵的种类很多，以转换能量的方式来分，通常分为有转子泵和无转子泵两种。
前一类是靠高速旋转或往复运动的转子把动力机的机械能量转变为提升或压送流体的能量，如叶片泵、容积泵、漩涡泵；后一类则是靠工作流体把工作能量转换为提升或压送流体的能量，如水锤泵、射流泵、内燃泵、空气扬水机等。
但在农业排灌、排涝工作中，用得最多的还是叶片泵。
常用水泵基本类型如下：三、型号表示方法我国大中型泵站，目前用到的水泵有：IS型单级离心泵、S（SH）型单级双吸离心泵、1200LW型立式蜗壳离心泵、1700ZLB型立式轴流泵几种型号。
真空泵主要以SZ-1、2型为主。
1单极单吸离心泵2单级双吸中开离心清水泵3立式离心泵4立式轴流泵5真空泵第二节水泵基本工作原理一、离心泵1离心泵的工作原理离心泵的种类很多，但工作原理相同，构造大同小异。
其主要工作部件是旋转叶轮和固定的泵壳（图2-1）。
叶轮是离心泵直接对液体做功的部件，其上有若干后弯叶片，一般为4~8片。
离心泵工作时，叶轮由电机驱动作高速旋转运动（1000~3000r/min），迫使叶片间的液体也随之作旋转运动。
同时因离心力的作用，使液体由叶轮中心向外缘作径向运动。
液体在流经叶轮的运动过程获得能量，并以高速离开叶轮外缘进入蜗形泵壳。
在蜗壳内，由于流道的逐渐扩大而减速，又将部分动能转化为静压能，达到较高的压强，最后沿切向流入压出管道。
在液体受迫由叶轮中心流向外缘的同时，在叶轮中心处形成真空。
泵的吸入管路一端与叶轮中心处相通，另一端则浸没在输送的液体内，在液面压力（常为大气压）与泵内压力（负压）的压差作用下，液体经吸入管路进入泵内，只要叶轮的转动不停，离心泵便不断地吸入和排出液体。
水泵基础知识
泵基础知识（一）一．泵的概念通常把提升液体，输送液体或使液体增加压力，即把原动的机械能变为液体能量的机器统称为泵。
一般，原动机通过泵轴带动叶轮旋转，对液体作功使其能量（包括位能、压能和动能）增加，从而使要求数量的液体从吸入池经泵的过流部分，输送到要求的高度或要求有压力的地方。
二．泵的分类泵的种类很多，按其作用原理可分为如下三大类：1、叶片式泵叶片式泵也叫动力式泵。
这种泵是连续地给液体施加能量，如离心泵、混流泵、轴流泵等。
2、容积式泵在这种泵中，通过封闭而充满液体容积的周期性变化，不连续地给液体施加能量，如活塞泵、齿轮泵、螺杆泵等。
3、其他类型泵这些泵的作用原理各异，如射流泵、水锤泵、电磁泵等。
泵的详细分类见表一所示。
表一泵的分类三．叶片式泵分类叶片式泵按其结构形式，分类如下：1、按主轴方向①卧式：主轴水平放置；②立式：主轴垂直放置；③斜式：主轴倾斜放置。
2、按叶轮种类①离心式：装离心式叶轮；②混流式：装混流式叶轮；③轴流式：装轴流式叶轮。
3、按吸入方式①单吸式：装单吸叶轮；②双吸式：装双吸叶轮。
4、按级数①单级：装一个叶轮：②多级：同一根轴上装两个或两个以上的叶轮。
5、按叶片安装方法①可调叶片：叶轮叶片安放角可以调节的结构；②固定叶片：叶轮叶片安放角是固定的结构。
6、按泵体的支承方式①悬架式：泵体下有泵脚，固定在底座上，轴承体悬在一端；②托架式：轴承体下部固定在底座上，泵体被轴承体托起悬在一端；③中心支承式：泵体两侧在通过轴心的水平面上固定在底座上。
四．水泵型号意义常用水泵型号代号：LG-----高层建筑给水泵DL-----多级立式清水泵BX-----消防固定专用水泵ISG----单级立式管道泵IS ----单级卧式清水泵DA1----多级卧式清水泵QJ-----潜水电泵水泵型号意义：如40LG12－1540－进出口直径（mm）LG－高层建筑给水泵（高速）12－流量（m3h）15－单级扬程（M）如200QJ20-1088200－表示机座号200QJ－潜水电泵20－流量20m3h108－扬程108M8－级数8级五．水泵的基本参数1、流量Q流量是泵在单位时间内输送出去的液体量（体积或质量）。
2024版全新水泵知识培训
定期检查水泵性能参数，如发现异常 及时处理。
定期对水泵进行润滑保养，确保运行 顺畅。
定期备份水泵运行数据，以便故障分 析和维修参考。
04
CATALOGUE
故障诊断与排除方法
常见故障现象描述及原因分析
电源故障
检查电源插头、电源线及开关是否 正常。
电机故障
电机绕组短路、断路或接地，导致 无法启动。
常见故障现象描述及原因分析
理水平。
定制化需求增长
不同行业和场景对水泵的需求差 异化明显，定制化产品将越来越 受到市场青睐。企业应提升设计 能力和生产工艺，满足个性化需
求。
企业应对策略探讨
01
加强技术创新
企业应加大科技研发投入，引进先进技术和设备，提高产品技术含量和
附加值。同时，积极与高校、科研院所合作，推动产学研用深度融合。
环保政策
国家实施严格的环保法规和标准，强化企业环保责任，促进绿 色生产。水泵行业需关注废水、废气、噪声等方面的环保要求， 采取相应治理措施。
行业发展趋势预测
高效节能趋势
随着节能环保政策的深入实施， 高效节能水泵将成为市场主流。 企业应加大研发力度，提高产品
能效水平。
智能化发展
物联网、大数据等技术的应用将 推动水泵行业向智能化方向发展。 智能水泵可实现远程监控、故障 诊断等功能，提高运行效率和管02优化产品结构
根据市场需求和政策导向，企业应调整产品结构，减少高能耗、低效率
产品的生产，增加高效节能、智能化产品的供给。
03
强化环保意识
企业应提高环保意识，加强环保投入和管理，确保废水、废气、噪声等
污染物达标排放。同时，积极推广绿色生产技术和清洁生产方式，降低
资源消耗和环境污染。
定期对水泵进行润滑保养，确保运行 顺畅。
定期备份水泵运行数据，以便故障分 析和维修参考。
04
CATALOGUE
故障诊断与排除方法
常见故障现象描述及原因分析
电源故障
检查电源插头、电源线及开关是否 正常。
电机故障
电机绕组短路、断路或接地，导致 无法启动。
常见故障现象描述及原因分析
理水平。
定制化需求增长
不同行业和场景对水泵的需求差 异化明显，定制化产品将越来越 受到市场青睐。企业应提升设计 能力和生产工艺，满足个性化需
求。
企业应对策略探讨
01
加强技术创新
企业应加大科技研发投入，引进先进技术和设备，提高产品技术含量和
附加值。同时，积极与高校、科研院所合作，推动产学研用深度融合。
环保政策
国家实施严格的环保法规和标准，强化企业环保责任，促进绿 色生产。水泵行业需关注废水、废气、噪声等方面的环保要求， 采取相应治理措施。
行业发展趋势预测
高效节能趋势
随着节能环保政策的深入实施， 高效节能水泵将成为市场主流。 企业应加大研发力度，提高产品
能效水平。
智能化发展
物联网、大数据等技术的应用将 推动水泵行业向智能化方向发展。 智能水泵可实现远程监控、故障 诊断等功能，提高运行效率和管02优化产品结构
根据市场需求和政策导向，企业应调整产品结构，减少高能耗、低效率
产品的生产，增加高效节能、智能化产品的供给。
03
强化环保意识
企业应提高环保意识，加强环保投入和管理，确保废水、废气、噪声等
污染物达标排放。同时，积极推广绿色生产技术和清洁生产方式，降低
资源消耗和环境污染。
水泵基础知识
水泵基础知识水泵是一种能将机械能转换为流体能的设备，它是现代工农业生产和日常生活中不可缺少的重要设备之一。
本文将介绍水泵的基础知识，包括水泵的分类、工作原理、性能参数和注意事项等内容，以帮助读者更好地了解水泵。
一、水泵的分类1.按工作原理分类：水泵可分为离心泵和容积泵两大类。
离心泵根据其叶轮结构又可分为离心泵和轴流泵。
（1）离心泵：离心泵是利用离心力将液体从中心吸入并通过离心力推出的一种泵。
它具有结构简单、使用方便等特点，广泛应用于各个领域。
（2）容积泵：容积泵利用柱塞、滑阀、齿轮等工作元件，将液体从一个容积的区域吸入并推出的一种泵。
它的主要特点是可以提供恒定的流量，并且具有较高的工作压力。
2.按用途分类：水泵可分为清水泵、污水泵、化工泵、热泵等。
（1）清水泵：主要用于输送清洁无颗粒或颗粒浓度较低的液体。
（2）污水泵：主要用于输送含有较高颗粒浓度或含有固体颗粒的污水。
（3）化工泵：主要用于化工生产中输送各种化工液体。
（4）热泵：主要用于将热能从低温热源提取并提供给高温热源的装置。
二、水泵的工作原理水泵的工作原理基于流体力学的基本原理，主要包括进口压力、出口压力和泵的工作能力三个重要因素。
当水泵工作时，通过旋转的叶轮产生离心力，液体在叶轮的作用下产生压力，从而将液体从进口抽入并通过出口推出。
水泵的进口压力主要是通过气压或其他外部力量提供的，而出口压力则是通过泵的结构和工作能力决定的。
值得注意的是，由于液体的黏性，水泵在工作过程中会产生一定的耗能，因此功率输入和输出之间存在一定的能量损失。
三、水泵的性能参数水泵的性能参数是评价水泵性能优劣的重要依据，主要包括流量、扬程、效率和功率等。
1.流量：流量是指单位时间内通过泵的液体量，单位通常是升/秒或立方米/小时。
2.扬程：扬程是指液体从泵的进口到出口所需的总压力差，单位通常是米。
3.效率：效率是指水泵输出功率与输入功率之比，表示泵的能量转换效率。
4.功率：功率是指泵在单位时间内完成给定工作所需的能量，单位通常是千瓦。
水泵基础重要知识讲座点
水泵基础重要知识讲座点一、水泵的基本原理与分类水泵是一种将原动机能转化为液体能量的机械设备，广泛应用于工业生产、建筑、农田灌溉等领域。
水泵的基本原理是通过机械运动将水或其他液体引入，然后增加其压力或速度，使其流动到需要的地方。
根据工作方式和结构特点，水泵可以分为离心式水泵、轴流式水泵、叶片泵等。
二、水泵的选型原则与步骤正确选择合适的水泵对于工程的正常运行至关重要。
选择水泵时，需要考虑多方面因素，包括流量需求、扬程、介质性质、工作环境等。
一般而言，选型的步骤包括确定工况要求、计算所需扬程和流量、筛选适合的水泵类型、进行性能匹配、最终选择合适的型号。
三、水泵的安装与维护水泵的正确安装和定期维护对于延长其使用寿命和保证正常运行至关重要。
安装水泵时，需要注意选择合适的安装位置、设置合理的管道系统、正确连接电源等。
而维护工作包括定期清理泵体内部、更换易损件、检查电机运行情况等。
四、水泵故障排除与常见问题解决在水泵使用过程中，可能会遇到一些故障和问题。
常见的水泵故障包括泵体漏水、电机无法启动、运行时产生噪音等。
针对不同的故障情况，可以采取相应的排查和修复措施，比如检查密封件是否完好、检查电路是否正常等。
五、水泵的前沿技术与发展趋势随着科技的不断进步，水泵行业也在不断发展。
目前，一些新型水泵技术，如变频调速技术、智能控制技术、高效节能技术等逐渐应用于水泵设计与制造中。
这些新技术的应用能够提高水泵的效率、降低能耗、提升自动化水平，对于未来水泵行业的发展具有重要意义。
总之，水泵基础知识对于学习和了解水泵的原理、选型、安装、维护以及应对故障具有重要作用。
这些知识不仅能够帮助专业人士更好地应对实际工作中的问题，也为普通人了解和使用水泵提供了指导。

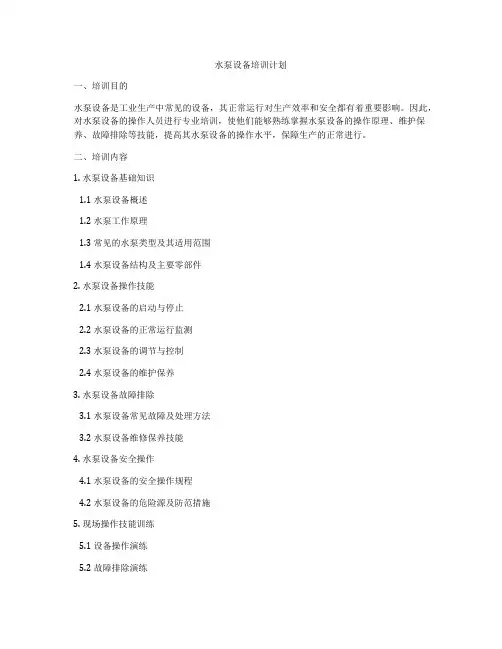

水泵设备培训计划
水泵设备培训计划一、培训目的水泵设备是工业生产中常见的设备，其正常运行对生产效率和安全都有着重要影响。
因此，对水泵设备的操作人员进行专业培训，使他们能够熟练掌握水泵设备的操作原理、维护保养、故障排除等技能，提高其水泵设备的操作水平，保障生产的正常进行。
二、培训内容1. 水泵设备基础知识1.1 水泵设备概述1.2 水泵工作原理1.3 常见的水泵类型及其适用范围1.4 水泵设备结构及主要零部件2. 水泵设备操作技能2.1 水泵设备的启动与停止2.2 水泵设备的正常运行监测2.3 水泵设备的调节与控制2.4 水泵设备的维护保养3. 水泵设备故障排除3.1 水泵设备常见故障及处理方法3.2 水泵设备维修保养技能4. 水泵设备安全操作4.1 水泵设备的安全操作规程4.2 水泵设备的危险源及防范措施5. 现场操作技能训练5.1 设备操作演练5.2 故障排除演练5.3 安全操作演练三、培训计划1. 培训对象：公司水泵设备操作人员及维修保养人员2. 培训时间：根据实际情况安排，预计为期五天3. 培训地点：公司内部设备操作场地4. 培训形式：理论授课、实际操作演练、现场模拟5. 培训教材：专业的水泵设备操作及维护保养教材6. 培训人员：公司内部相关技术人员及外部专业培训师7. 培训设备：公司的水泵设备及相应的维修保养设备8. 培训费用：包括培训师费、培训场地费、教材费等四、培训安排第一天：水泵设备基础知识理论授课及现场查看上午：水泵设备基础知识理论授课下午：公司内部水泵设备的实际查看与现场考察第二天：水泵设备操作技能学习及实际操作演练上午：水泵设备的启动与停止、正常运行监测下午：水泵设备的调节与控制、现场操作演练第三天：水泵设备维护保养理论学习及现场操作演练上午：水泵设备维护保养的理论知识学习下午：水泵设备维护保养的现场操作演练第四天：水泵设备故障排除理论学习及实际操作演练上午：水泵设备常见故障及处理方法的理论学习下午：水泵设备故障排除的现场操作演练第五天：水泵设备安全操作及考核上午：水泵设备的安全操作规程学习下午：水泵设备的安全操作考核及总结五、培训效果评估1. 培训结束后，进行水泵设备操作人员的理论考核及实际操作技能考核，符合标准方可颁发结业证书。
水泵基础知识概论
• 在水泵的铭牌上，一般标有流量、扬程、转速、功率、效 率和允许吸上真空度或气蚀余量等项目。其中某一参数改 变，其它各参数都受影响。且按一定的规律变化，因为这 些参数可以表示水泵的性能，所以又叫做性能参数。 • 一、流量：又叫出水量、排水量，是指水泵在单位时间内 所能抽送的水量 。它可以用体积流量或重量流量来表示 。通常用符号Q来表示，单位为m3/h或m3/s或l/s来表示 。重量流量通常用符号G来表示，单位为N/h或kg/s。 • 体积流量与重量流量之间的关系为 Q=G/Υ 或G= ΥQ • 式中 Υ—液体的容重，N/m3 或kN/m3 • 铭牌上或产品样本上的流量，是指“额定流量”，水泵在 这一流量下运行时效率最高。使用水泵时，应力求水泵的 出水量和额定流量相符和接近。
2、泵体
• 泵体分为进水接管，螺旋型压水室和出水接管，它们与 叶轮一起组成了水泵的过水流道。进水接管的作用是把 水引向叶轮，其形状为渐缩的锥形管。壳体形状如蜗牛 ，通常称之为涡壳。出水接管是一个断面逐渐扩散的锥 形管。泵体大多是用铸铁制造。
• 3、口环
• 也叫减漏环，承磨环。水泵旋转运动时，转动的叶轮与 静止的泵壳之间必须留有一定的间隙。间隙太大使漏水 量增加并使水泵入口处的水流条件恶化，降低水泵的效 率。太小又会造成机械上的磨损事故。为了便于安装和 维护，一般在叶轮进口处的泵壳上镶装一个金属圆环， 这个圆环就叫口环，磨损后可以更换。
二、单级单吸离心泵
• 单级单吸离心泵结构简单，使用维护方便。扬程较高，流量 较小。按照泵体结构，可分为悬臂式、悬架式、后开门式和 直连式。 • 1、悬臂式泵：主要由泵盖、泵体、叶轮、轴和托架等组成。 泵轴一端在托架内用滚动轴承支承，另一端安装叶轮。泵体 呈涡型，与泵盖形成叶轮的工作室，泵底座和轴承体（即托 架）连成一体，叶轮与泵体均悬臂在外。 • 2、悬架式泵:悬架式泵的底座与泵体连成一体，轴承体（即悬 架）悬出在外，因而其重量较轻，水泵零件较少。 • 3、后开门式泵：与普通悬臂式和悬架式不同的是泵盖不在泵 体的前端，而在后端与轴承体连成一体，这样在检修时，无 需拆卸进出水管就可将轴和叶轮取出，所以拆装很方便。 • 4、直连式泵：直连式泵省去了悬架式泵的泵轴、轴承、托架 、连轴器、底座等零件，泵盖和泵体铸成一体，叶轮从泵后 面装入泵体，电动机与泵同轴或加一连接轴。这种泵结构简 单紧凑，外形小，重量轻、、从转换能量的方式来分，通常可分为有 转子泵和无转子泵两大类。
2、泵体
• 泵体分为进水接管，螺旋型压水室和出水接管，它们与 叶轮一起组成了水泵的过水流道。进水接管的作用是把 水引向叶轮，其形状为渐缩的锥形管。壳体形状如蜗牛 ，通常称之为涡壳。出水接管是一个断面逐渐扩散的锥 形管。泵体大多是用铸铁制造。
• 3、口环
• 也叫减漏环，承磨环。水泵旋转运动时，转动的叶轮与 静止的泵壳之间必须留有一定的间隙。间隙太大使漏水 量增加并使水泵入口处的水流条件恶化，降低水泵的效 率。太小又会造成机械上的磨损事故。为了便于安装和 维护，一般在叶轮进口处的泵壳上镶装一个金属圆环， 这个圆环就叫口环，磨损后可以更换。
二、单级单吸离心泵
• 单级单吸离心泵结构简单，使用维护方便。扬程较高，流量 较小。按照泵体结构，可分为悬臂式、悬架式、后开门式和 直连式。 • 1、悬臂式泵：主要由泵盖、泵体、叶轮、轴和托架等组成。 泵轴一端在托架内用滚动轴承支承，另一端安装叶轮。泵体 呈涡型，与泵盖形成叶轮的工作室，泵底座和轴承体（即托 架）连成一体，叶轮与泵体均悬臂在外。 • 2、悬架式泵:悬架式泵的底座与泵体连成一体，轴承体（即悬 架）悬出在外，因而其重量较轻，水泵零件较少。 • 3、后开门式泵：与普通悬臂式和悬架式不同的是泵盖不在泵 体的前端，而在后端与轴承体连成一体，这样在检修时，无 需拆卸进出水管就可将轴和叶轮取出，所以拆装很方便。 • 4、直连式泵：直连式泵省去了悬架式泵的泵轴、轴承、托架 、连轴器、底座等零件，泵盖和泵体铸成一体，叶轮从泵后 面装入泵体，电动机与泵同轴或加一连接轴。这种泵结构简 单紧凑，外形小，重量轻、、从转换能量的方式来分，通常可分为有 转子泵和无转子泵两大类。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
P 12
水系统培训之一（水泵篇）
• 螺杆泵
P 13
水系统培训之一（水泵篇）
P 14
1.3各种水泵特点：
• 往复泵的特点小流量、高扬程。 • 轴流泵、混流泵的特点大流量、低扬程。 • 离心泵的特点界于两者之间。
水系统培训之一（水泵篇）
P 15
1.4各种水泵适用范围
水系统培训之一（水泵篇）
P 38
• 特性曲线：在一定转速下，离心泵的扬程、功率、效率等
水系统培训之一（水泵篇）
P 39
2.4.1 离心泵的特性曲线说明
• (1)扬程H是随流量Q的增大而下降。 • (2)水泵的高效段：在一定转速下，离心泵存
在一最高效率点，称为设计点。该水泵经济工 作点左右的一定范围内(一般不低于最高效率 点的10％左右)都是属于效率较高的区段，在 水泵样本中，用两条波形线“ ”标出。 (3)轴功率随流量增大而增大，流量为零时轴 功率最小。(“闭闸启动”) (4)在Q—Pa曲线上各点的纵坐标，表示水泵在 各不同流量Q时的轴功率值。
P 16
2.1.1 离心泵的物理学原理
(1)在雨天，旋转雨伞，水滴沿伞边切线方向飞出，旋转的 雨伞结水滴以能量，旋转的离心力把雨滴甩走，如图所示。
(2)在垂直平面上旋转一个小桶，旋转的离心力给水以能量， 旋转的离心力把水甩走，如图所示。
水系统培训之一（水泵篇）
P 17
2.1.2 离心泵的工作原理
1.1水泵的定义
水泵是一种转换能量的机械，它通过工作体的运
动，把外加的能量传给被抽送的液体，使其能量
增加。 电能 机械能 压能（势能）
水系统培训之一（水泵篇）
1.2水泵的分类
P 4
• 叶片式水泵：对液体的压送是靠装有叶片的叶 •
轮高速旋转而完成的。例如：离心泵、轴流泵、 混流泵； 容积式水泵：对液体的压送是靠泵体工作室容 积的改变来完成的。一般使工作室容积改变的 方式有往复运动和旋转运动两种。例如：活塞 往复泵、转子泵； 其它类型水泵：这类泵是指除叶片式水泵和容 积式水泵以外的特殊泵。例如：螺旋泵、射流 泵、水锤泵、水轮泵以及气升泵等。
•
水系统培训之一（水泵篇）
2.4 离心泵的特性曲线
随流量的变化关系称为特性曲线。
IS型单级单吸离心泵 【产品简介】INTRODUCTION IS型水泵系单 级单吸离心水泵，供输送清水及物理化学性 质类似于水的液体之用。 主要用于工业及 城市给水之用，也可用于农业灌溉。 1、水温不超过80℃。 2、被抽送液体的PH值为6-8。
平衡孔 1 排出压力；2加装的减漏环 3平衡孔；4泵壳上的减漏环
水系统培训之一（水泵篇）
P 34
2.3 离心泵的基本性能参数
• 水泵的6个性能参数：
1、流量(抽水量)——水泵在单位时间内所输送的液体 数量。
用字母Q表示，常用的体积流量单位是m3／h或L／s。常 用的重量流量单位是t／h。
2. 扬程(总扬程) ——水泵对单位重量(1kg)液体所 作功，也即单位重量液体通过水泵后其能量的增值。 用字母H表示，其单位为kg· m／kg，也可折算成被送 液体的液柱高度(m)；工程中用国际压力单位帕斯卡(Pa) 表示 。
水系统培训之一（水泵篇）
P 18
2.2 离心泵的主要零件
离心泵是由许多零件组成的，离心泵的组成主要有： 叶轮、泵轴、泵壳、泵座、轴封装置、减漏环、轴承座、 联轴器、轴向力平衡装置。
水系统培训之一（水泵篇）
• 卧式泵体剖面图
P 19
水系统培训之一（水泵篇）
• 立式泵体剖面图
P 20
水系统培训之一（水泵篇）
P 23
2.2.1.2离心泵叶片形状
（a) 后弯式 (β２＜90°)
（b)径向式 (β２ ＝ 90°)
（b) 前弯式 (β２＞ 90°)
水系统培训之一（水泵篇）
2.2.2减漏环 （密封环）
减漏环
P 24
减漏环
• 叶轮吸入口的外圆与泵壳内壁的接缝处存在一个转动
接缝，容易发生水的回流。产生容积损失。
P 41
3.1.1离心泵的运行调节方式
（1）调节阀门；
（2）调节转速；
（3）调节叶轮；
（4）水泵的联合运行
水系统培训之一（水泵篇）
P 42
3.1.1.1离心泵的运行调节中阀门调节
（1）优点：调节流量，简便易行，可连续变化
（2）缺点：关小阀门时增大了流动阻力，额外消耗 了部分能量；容易产生气蚀；
气蚀现象：一般气穴区域发生在叶片进口的壁面，金属表面承受着局部
பைடு நூலகம்
水锤作用，经过一段时期后，金属就产生疲劳，金属表面开始呈蜂窝状， 随之，应力更加集中，叶片出现裂缝和剥落。在这同时，由于水和蜂窝 表面间歇接触之下，蜂窝的侧壁与底之间产生电位差，引起电化腐蚀， 使裂缝加宽，最后，几条裂缝互相贯穿，达到完全蚀坏的程度。水泵叶 轮进口端产生的这种效应称为“气蚀”。
水系统培训之一（水泵篇）
P 45
3.2 离心泵的关泵注意事项
• 1. 停泵水锤
水锤：在压力管道中，由于流速的剧烈变化而引起一系 列急剧的压力交替升降的水力冲击现象，称为水锤(又叫 水击)。
水系统培训之一（水泵篇）
P 46
3.2.1避免水锤措施
• （1）采用缓闭阀
工作原理：通过缓闭，减少管路系统中水
水系统培训之一（水泵篇）
P 27
2.2.3.2 机械密封
DY101型系列机械密封
水系统培训之一（水泵篇）
P 28
2.2.3.2.1 公司常用机械密封样式
水系统培训之一（水泵篇）
P 29
2.2.3.2.2 机械密封选用
选用机械密封时，应对设备的特点、轴径、转速、转向 以及被密封的介质特性、名称、浓度、粘度、颗粒、腐蚀、 温度、压力等全面考虑，以确定型号、规格和密封材料。 每一种机械密封只有用于规定的适用范围内，才能有效地 发挥作用。 正确合理地选择各材料，特别是磨擦付材料，对保证 机械密封工作的稳定性，延长其使用寿命，降低成本等具 有重要的意义。
水泵基础知识培训
珠海龙丰精密铜管有限公司 王伟勋 2007-4-10
P 2
本课程的重点
• 1、水泵的定义、分类、各自特点、使用范围； • 2、离心式水泵工作原理、结构、性能参数、特
性曲线；
• 3、离心式水泵调节、使用、维护； • 4、其他水泵； • 5、水泵安装知识。
水系统培训之一（水泵篇）
P 3
水系统培训之一（水泵篇）
• •
P 40
3.1 离心泵运行调节
• 工况点
水泵瞬时工况点：水泵运行时，某一瞬 时的出水流量、扬程、轴功率、效率及吸 上真空高度等称水泵瞬时工况点。 决定离心泵装置工况点的因素 （1）水泵本身型号； （2）水泵实际转速； （3）管路系统及边界条件。
水系统培训之一（水泵篇）
水系统培训之一（水泵篇）
P 30
2.2.3.2.2.1 机械密封规格型号
水系统培训之一（水泵篇）
P 31
2.2.3.2.2.2 机械密封规格材料代号
水系统培训之一（水泵篇）
P 32
2.2.4轴、键、联轴器等
泵键
铸铁水泵配件、泵轴
水系统培训之一（水泵篇）
P 33
2.2.5轴向力平衡措施
水系统培训之一（水泵篇）
P 35
• 3、轴功率——泵轴得自原动机所传递来的功率称
为轴功率，以N表示。 原动机为电力拖动时，轴功率单位以kw表示。 有效功率——单位时间内流过水泵的液体从水 泵那里得到的能量叫做有效功率，以字母 N u 表示 泵的有效功率为
Nu QH
: 取1000 kg / m
P 44
• 2 运行中应注意的问题
(1)检查各个仪表工作是否正常、稳定。 (2)检查流量计上指示数是否正常。 (3)检查填料盒处是否发热、滴水是否正常。 (4)检查泵与电动机的轴承和机壳温升。 (5)注意油环，要让它自由地随同泵轴作不同步 的转动。随时听机组声响是否正常。 (6)定期记录水泵的流量、扬程、电流、电压、 功率因素等有关技术数据。 (7)水泵的停车应先关出水闸阀，实行闭闸停车。 然后，关闭真空及压力表上阀，把泵和电动机表 面的水和油擦净。
的倒流和消除水锤压力波动
水系统培训之一（水泵篇）
P 47
•（2）水锤消除器
下开式水锤消除器 1、阀板；2、分水锥；3、重锤；4、排水口； 5、三通管；6、压力表；7、放气门8、闸阀
水系统培训之一（水泵篇）
P 48
（3）设空气缸
空气缸 A-没有气囊；B-有气囊
水系统培训之一（水泵篇）
3.3 离心泵的故障和排除
故障 水泵不吸水，压力表及真空 表的指针在剧烈摆动。 水泵不吸水，真空表表示高 度真空。 看压力表水泵出水处是有 压，然而水管仍不出水。 流量低于预计。 水泵耗费的功率过大。 原因 注入水泵的水不够，水管或仪表漏气。 解决方法
水系统培训之一（水泵篇）
2.2.3轴封装置
固定部 分与转 动部分 的间隙
P 25
叶轮
水泵 轴
水系统培训之一（水泵篇）
2.2.3.1轴封装置的作用
P 26
• 泵轴穿出泵壳时，在轴与壳之间存在着间隙，如
不采取措施，间隙处就会有泄漏。当间隙处的液 体压力大于大气压力(如单吸式离心泵)时，泵壳 内的高压水就会通过此间隙向外大量泄漏；当间 隙处的液体压力为真空(如双吸式离心泵)时，则 大气就会从间隙处漏入泵内，从而降低泵的吸水 性能。为此，需在轴与壳之间的间隙处设置密封 装置，称之为轴封。目前，应用较多的轴封装置 有填料密封、机械密封。
水系统培训之一（水泵篇）
P 8
• ZLB型立式轴流泵
叶轮 1、固定式 2、半调节
