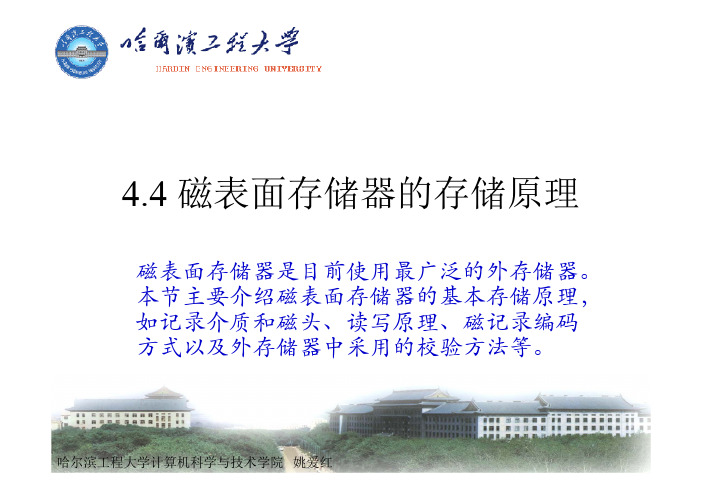

计算机组成原理(4.4磁表面存储器的存储原理
哈尔滨工程大学计算机科学与技术学院 姚爱红
4
2．读/写磁头
磁头是实现电/磁转换的装置。用电脉冲表示的二进制代码 通过磁头转换成磁记录介质上的磁化格式。而介质上的磁化信息 又要通过磁头转换成电脉冲。介质上已记录信息的清除是通过磁 头将介质上磁层向某一方向饱和磁化或去磁而得。因此磁头的性 能对于写、清除、记录密度和读出速度等均有影响。
由IBM发明的MR磁头目前已被广泛应用于硬盘机和磁带 机中，尤其是在大容量的硬盘驱动器中。盘片密度为每平方英 寸3Gb－5Gb（千兆位每平方英寸），GMR磁头每平方英寸可以达 到10Gb－40Gb以上。。
一般硬盘的MTBF都在30000或50000小时之间，算下来如果 一个硬盘每天工作10小时，一年工作365天，它的寿命至少也有 8年。
哈尔滨工程大学计算机科学与技术学院 姚爱红
2
1．磁记录介质
磁记录介质指的是涂有薄层磁性材料的信息载体。可以脱机保 存信息，并且可以作为不同系统之间信息交换的手段。因此又 称为磁记录媒体。
根据磁记录介质的基底不同，主要有软性介质（磁带和 软磁盘片）和硬性介质（硬磁盘片）两种。磁性材料也有颗粒 材料和连续材料两类。
利用磁致电阻效应（magneto resistive，简称MR）磁头能 在高密度记录的情况下读出信号。MR磁头是专用于读出的磁头， 它不能完成写入工作，但它具有高的输出灵敏度和与磁盘转速 无关的输出特性，所以需要与专用的写入磁头配合使用。
哈尔滨工程大学计算机科学与技术学院 姚爱红
7
2．读/写磁头
什么是磁致电阻效应？ 将某些磁性材料放在磁场中，如果通以一恒定电流，当外 加磁场改变时，该材料的电阻率也随之变化，这就是磁致电阻 效应。
哈尔滨工程大学计算机科学与技术学院 姚爱红
操作系统考试题及答案2

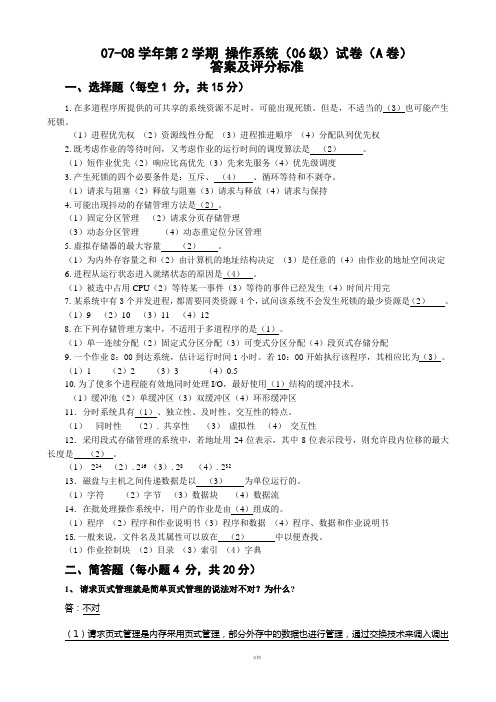

07-08学年第2学期操作系统（06级）试卷（A卷）答案及评分标准一、选择题（每空1 分，共15分）1.在多道程序所提供的可共享的系统资源不足时，可能出现死锁。
但是，不适当的（3）也可能产生死锁。
（1）进程优先权（2）资源线性分配（3）进程推进顺序（4）分配队列优先权2.既考虑作业的等待时间，又考虑作业的运行时间的调度算法是（2）。
（1）短作业优先（2）响应比高优先（3）先来先服务（4）优先级调度3.产生死锁的四个必要条件是：互斥、（4）、循环等待和不剥夺。
（1）请求与阻塞（2）释放与阻塞（3）请求与释放（4）请求与保持4.可能出现抖动的存储管理方法是（2）。
（1）固定分区管理（2）请求分页存储管理（3）动态分区管理（4）动态重定位分区管理5.虚拟存储器的最大容量（2）。
（1）为内外存容量之和（2）由计算机的地址结构决定（3）是任意的（4）由作业的地址空间决定6.进程从运行状态进入就绪状态的原因是（4）。
（1）被选中占用CPU（2）等待某一事件（3）等待的事件已经发生（4）时间片用完7.某系统中有3个并发进程，都需要同类资源4个，试问该系统不会发生死锁的最少资源是（2）。
（1）9 （2）10 （3）11 （4）128.在下列存储管理方案中，不适用于多道程序的是（1）。
（1）单一连续分配（2）固定式分区分配（3）可变式分区分配（4）段页式存储分配9.一个作业8：00到达系统，估计运行时间1小时。
若10：00开始执行该程序，其相应比为（3）。
（1）1 （2）2 （3）3 （4）0.510.为了使多个进程能有效地同时处理I/O，最好使用（1）结构的缓冲技术。
（1）缓冲池（2）单缓冲区（3）双缓冲区（4）环形缓冲区11．分时系统具有（1）、独立性、及时性、交互性的特点。
（1）同时性（2）. 共享性（3）虚拟性（4）交互性12．采用段式存储管理的系统中，若地址用24位表示，其中8位表示段号，则允许段内位移的最大长度是（2）。
432磁表面存储原理
4．3．2 磁表面存储原理磁盘和磁带都是典型的磁表面存储器。
由于它们具有存储容量大、位成本低、信息的非易失性、读出时不必再生等众多的优点，目前在计算机辅助存储器中得到广泛的应用。
1．磁表面存储原理磁表面存储器是利用涂覆在载体表面的磁性材料具有两种不同的磁化状态来表示二进制信息的“0”和“1”。
将磁性材料均匀地涂覆在圆形的铝合金或塑料的载体上就成为磁盘，涂覆在聚酯塑料带上就成为磁带。
磁头是磁表面存储器用来实现“电←→磁”转换的重要装置，一般由铁磁性材料（铁氧体或玻莫合金）制成，上面绕有读写线圈，在贴近磁表面处开有一个很窄的缝隙，如图4-35所示。
写入信息时，在磁头的写线圈中通过一定方向的脉冲电流，磁头铁芯内产生一定方向的磁通，在磁头缝隙处产生很强的磁场形成一个闭合回路，磁头下的一个很小区域被磁化形成一个磁化元（即记录单元）。
若在磁头的写线圈中通过相反方向的脉冲电流，该磁化元则向相反方向磁化，写入的就是“0”信息。
待写入脉冲消失后，该磁化元将保持原来的磁化状态不变，达到写入并存储信息的目的。
读出信息时，磁头和磁层作相对运动，当某一磁化元运动到磁头下方时，磁头中的磁通发生大的变化，于是在读出线圈中产生感应电动势e ，其极性与磁通变化的极性相反，即当磁通Φ由小变大时，感应电动势e 为负极性；当磁通Φ由大变小时，感应电动势e 为正极性，如图4-36所示。
这不同方向的感应电动势经放大、检波和整形后便可鉴别读出的信息是“0”还是“1”，从而完成读出功能。
从上述读写过程可看出，写入信息是电→磁的转换过程，而读出信息是磁→电的转换过程。
2．磁记录方式磁记录方式是一种编码方法。
对磁表面存储器来说，记录方式是指采用何种形式的脉冲电流使磁化元能向两个方向磁化，来实现对“1”或“0”信息的记录。
采用高效可靠的磁记录方式，是提高记录密度和可靠性的有效途径之一。
常用的磁记录方式有以下几种： 1．归零制归零制（Return to Zero ，RZ ）是用正脉冲写入“1”，用负脉冲写入“0”，每写完一位数据，写入电流都必须恢复到“0”，归零制由此而得名。
磁表面存储器
磁表面存储器磁表面存储器是利用涂覆在载体表面的磁性材料具有两种不同的磁化状态来表示二进制信息的“0”和“1”。
将磁性材料均匀地涂覆在圆形的铝合金或塑料的载体上就成为磁盘，涂覆在聚酯塑料带上就成为磁带。
磁头是磁表面存储器用来实现“电←→磁”转换的重要装置，一般由铁磁性材料（铁氧体或玻莫合金）制成，上面绕有读写线圈，在贴近磁表面处开有一个很窄的缝隙。
简介编辑计算机的外存储器又称磁表面存储设备。
所谓磁表面存储，是用某些磁性材料薄薄地涂在金属铝或塑料表面作载磁体来存储信息。
磁盘存储器、磁带存储器均属于磁表面存储器。
特点磁表面存储器的优点为存储容量大、单位价格低、记录介质可以重复使用、记录信息可以长期保存而不丢失，甚至可以脱机存档、非破坏性读出，读出时不需要再生信息。
当然，磁表面存储器也有缺点，主要是存取速度较慢，机械结构复杂，对工作环境要求较高。
磁表面存储器由于存储容量大，单位成本低，多在计算机系统中作为辅助大容量存储器使用，用以存放系统软件、大型文件、数据库等大量程序与数据。
磁表面存储器又可分为磁带存储器和磁盘存储器两大类。
磁带存储器是一种顺序存取的设备，存取时间较长，但存储容量大，便于携带，价格便宜，是一种主要的辅助存储器。
磁带的内容由磁带机进行读写，按磁带机的读写方式分为启停式和数据流式两种。
衡量指标编辑磁盘存储器的主要指标包括存储密度、存储容量、存取时间及数据传输率。
存储密度：存储密度分道密度、位密度和面密度。
道密度是指沿磁盘半径方向单位长度上的磁道数，单位为道/英寸。
位密度是磁道单位长度上能记录的二进制代码位数。
单位为位/英寸。
面密度是位密度和道密度的乘积，单位为位/平方英寸。
存储容量：一个磁盘存储器所能存储的字节总数，称为磁盘存储器的存储容量。
存储容量有格式化容量和非格式化容量之分。
格式化容量是指按照某种特定的记录格式所能存储信息的总量，也就是用户可以真正使用的容量。
非格式化容量是磁记录表面可以利用的磁化单元总数。
辅助存储器
8.2 磁盘记录原理与记录方式
二、见“1”就翻不归零制(NRZ1) 与 NRZ0制的相同处：磁头线圈中始终有电流通过。 不同处：记录“0”时电流方向不变，只有遇到1时才改 变方向。 三、调相制(PM) 特点是在一个位周期的中间位置，电流由负到正 为1，由正到负为0，即利用电流相位的变化进行写 “1”和“0”，所以通过磁头中的电流方向一定要改变 一次，这种记录方式中“1”和“0”的读出信号相位不 同，抗干扰能力较强。另外读出信号经分离电路可提 取自同步定时脉冲，所以具有自同步能力。磁带存储 器中一般采用这种记录方式。
8.2.2 磁记录介质与磁头 一、磁记录介质 磁记录介质指的是涂有薄层磁性材料的信息载体。 1.按照基底不同分： 软性介质、硬性介质。 2.按照磁性材料分： 颗粒材料、连续材料。 3.按照涂布工艺方式分： 平涂工艺、甩涂工艺。
8.2 磁盘记录原理与记录方式
