摘要直流斩波电路是将直流电变成另一种固定电压或可调电压的DC-DC变换器 , 如果改变开关的动作频率，或改变直流电流接通和断开的时间比例，就可以改变加到负载上的电压、电流平均值。
在直流传动系统、充电蓄电电路、开关电源、电力电子变换装置及各种用电设备中得到普通的应用。
随之出现了诸如降压斩波电路、升压斩波电路、升降压斩波电路、复合斩波电路等多种方式的变换电路。
直流斩波技术已被广泛用于开关电源及直流电动机驱动中，使其控制获得加速平稳、快速响应、节约电能的效果。
全控型电力电子器件MOSFET在牵引电传动电能传输与变换、有源滤波等领域得到了广泛的应用。
关键词：Buck Chopper MOSFET Simulink 高频开关目录1 降压斩波电路主电路基本原理 (1)2 MOSFET基本性能简介 (5)2.1 电力MOSFET的结构和工作原理 (5)2.1.1 电力MOSFET的结构 (5)2.1.2 功率MOSFET的工作原理 (6)2.2 功率MOSFET的基本特性 (6)2.2.1 静态特性 (6)2.2.2 动态特性 (7)2.3 电力MOSFET的主要参数 (8)3 电力MOSFET驱动电路 (9)3.1 MOSFET的栅极驱动 (9)3.2 MOSFET驱动电路介绍及分析 (9)3.2.1 不隔离的互补驱动电路 (9)3.2.2 隔离的驱动电路 (10)3.2.3 驱动电路的设计方案比较 (13)4 保护电路设计 (15)4.1 主电路的保护电路设计 (15)4.2 MOSFET的保护设计 (15)5 仿真结果 (17)心得体会 (23)参考文献 (24)1 降压斩波电路主电路基本原理高频开关稳压电源已广泛运用于基础直流电源、交流电源、各种工业电源，通信电源、通信电源、逆变电源、计算机电源等。
它能把电网提供的强电和粗电，它是现代电子设备重要的“心脏供血系统”。

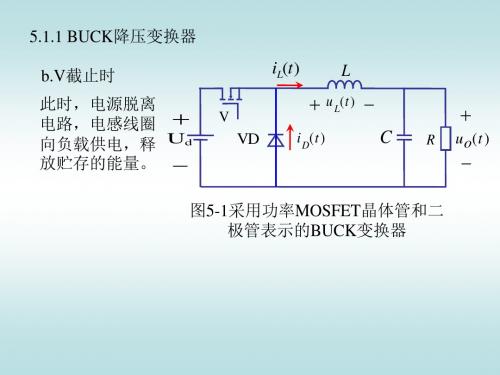

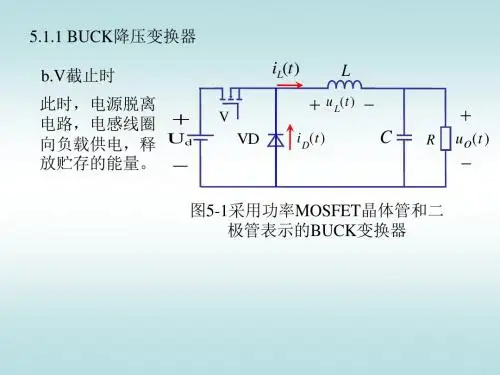

BUCK变换器是开关电源基本拓扑结构中的一种，BUCK变换器又称降压变换器，是一种对输入输出电压进行降压变换的直流斩波器，即输出电压低于输入电压，由于其具有优越的变压功能，因此可以直接用于需要直接降压的地方。
直流降压斩波电路实验报告
一、实验目的
本实验的主要目的是了解直流降压斩波电路的工作原理，掌握电路的搭建方法和调试技巧，同时能够通过实验数据分析和计算得出电路的性能参数。
二、实验原理
直流降压斩波电路是一种常用的电源调节电路，它可以将高压直流电源转换为低压直流电源。
该电路由三个部分组成：变压器、整流滤波器和斩波稳压器。
其中变压器主要起到降压作用，整流滤波器则可以将交流信号转换为直流信号，并对信号进行平滑处理，最后斩波稳压器则可以对输出信号进行稳定控制。
三、实验步骤
1. 搭建直流降压斩波电路。
2. 连接示波器和负载。
3. 调节变压器输出电压为所需输出值。
4. 调节斩波管触发角度和输出信号稳定性。
5. 记录实验数据并进行分析。
四、实验注意事项
1. 实验过程中应注意安全，避免触电等事故。
2. 严格按照步骤操作，避免误操作导致电路损坏。
3. 实验数据应准确记录，避免误差产生。
五、实验结果分析
通过实验数据的分析和计算，可以得出直流降压斩波电路的性能参数。
其中包括输出电压、输出电流、效率等指标。
同时还可以观察到斩波
管的触发角度对输出信号稳定性的影响，并对电路进行优化调整。
六、实验总结
本次实验通过搭建直流降压斩波电路并进行调试和分析，深入了解了
该电路的工作原理和性能参数计算方法。
同时也提高了我们的实验技
能和安全意识，为今后的学习和科研奠定了基础。
降压斩波电路实验总结一、实验目的本实验旨在掌握降压斩波电路的工作原理及其在电子电路中的应用。
二、实验原理降压斩波电路是一种常见的电源滤波电路，主要由变压器、二极管、滤波电容和负载组成。
其工作原理是将交流输入信号经过变压器降压后，经过二极管整流成为脉冲信号，再通过滤波电容进行平滑处理，最终输出直流信号给负载使用。
三、实验器材1. 220V/24V变压器2. 1N4007二极管3. 4700μF/25V滤波电容4. 10kΩ调节电位器5. 100Ω/1W负载电阻6. 示波器7. 直流稳压电源四、实验步骤1. 将220V/24V变压器接入交流稳压源，并将输出端口接到示波器上。
2. 将1N4007二极管接入变压器输出端口，并将正极连接到滤波电容的正极上。
3. 将10kΩ调节电位器连接到滤波电容的负极上，并将调节电位器的中间引脚连接到负载电阻上。
4. 将示波器的探头连接到滤波电容的正极上，并将负载电阻接入示波器的另一端口。
5. 打开直流稳压电源，并将输出端口连接到调节电位器的中间引脚上。
6. 调节直流稳压电源的输出电压，观察示波器显示的输出信号波形及幅值。
五、实验结果及分析在实验过程中，通过调节直流稳压电源输出电压，可以观察到滤波后的输出信号幅值随着输入信号幅值的变化而变化。
当输入信号幅值较大时，滤波后的输出信号幅值也较大；当输入信号幅值较小时，滤波后的输出信号幅值也相应减小。
此外，在实验过程中还需注意以下几点：1. 二极管接法要正确，否则会导致整流不完整甚至烧毁二极管。
2. 滤波电容容量要合适，过小会导致滤波效果不佳，过大会增加成本和体积。
3. 负载电阻要根据实际需要选择合适的阻值，过小会导致电流过大甚至烧毁元件，过大会降低输出功率。
六、实验结论通过本次实验，我们掌握了降压斩波电路的工作原理及其在电子电路中的应用。
同时，我们还了解到了二极管接法、滤波电容容量和负载电阻选择等方面的注意事项。
这些知识对于我们今后的学习和工作都具有重要意义。
电子电力技术实训报告题目:升降压复合斩波电路实验系别:专业:姓名:学号:指导老师设计时间: 2009.12.28--12.31目录封面 (1)目录 (2)前言 (3)第一章课程设计目的与要求一、课程设计目的........................... .. (4)二、课程设计的预备知识 (4)三、课程设计要求 (4)第二章斩波电路的控制与驱动电路一、SG3525内部结构 (5)二、控制驱动电路 (5)三、PWM控制直流电机原理 (6)第三章升降压复合斩波电路实验一、实验目的 (7)二、实验所需挂件及附件 (7)三、实验线路及原理 (7)四、实验内容 (9)五、实验方法 (9)六、注意事项 (12)七、结论 (13)第四章心得体会一、心得体会 (14)第五章鸣谢与参考文献一、鸣谢 (14)二、参考文献.......................................................... . (14)前言直流传动是斩波电路应用的传统领域，而开关电源则是斩波电路应用的新领域，前者的应用是逐渐萎缩，而后者的应用方兴未艾、欣欣向荣，是电力电子领域的一大热点。
DC/DC变换是将固定的直流电压变换成可变的直流电压，也称为直流斩波。
直流变换电路的用途非常广泛，包括直流电动机传动、开关电源、单相功率因数校正，以及用于其他领域的交直流电源。
直流斩波器在把直流变换成另一电压直流的过程中，依靠的是脉冲宽度调制(PWM)的工作方式，因此直流斩波调速系统也称直流脉宽调速系统。
斩波器的工作方式有：脉宽调制方式（Ts不变，改变ton）和频率调制方式（ton不变，改变Ts）两种。
前者较为通用，后者容易产生干扰。
当今世界软开关技术使得DC/DC变换器发生了质得变化和飞跃。
直流斩波电路中的主开关元件需要有自关断能力，采用晶闸管则需附加强迫关断电路，且晶闸管的开关频率太低，所以目前的斩波电路已经不再采用晶闸管的了。
实验四直流降压斩波电路一实验目的1.理解降压斩波电路的工作原理及波形情况，掌握该电路的工作状态及结果。
2.研究直流降压斩波电路的全过程3.掌握降压斩波电路MATLAB的仿真方法，会设置各模块的参数。
二预习内容要点1. 降压斩波电路工作的原理及波形2. 输入值输出值之间的关系三实验内容及步骤1.降压斩波电路(Buck Chopper)的原理图如图所示。
图中V为全控型器件，选用IGBT。
D为续流二极管。
由图4-12b中V的栅极电压波形UGE可知，当V处于通态时，电源Ui向负载供电，UD=Ui。
当V处于断态时，负载电流经二极管D续流，电压UD近似为零，至一个周期T结束，再驱动V导通，重复上一周期的过程。
负载电压的平均值为:图式中ton为V处于通态的时间，toff为V处于断态的时间，T为开关周期，α为导通占空比，简称占空比或导通比(α=ton/T)。
由此可知，输出到负载的电压平均值UO最大为Ui，若减小占空比α，则UO随之减小，由于输出电压低于输入电压，故称该电路为降压斩波电路。
2.（1）器件的查找以下器件均是在MATLAB R2017b环境下查找的，其他版本类似。
有些常用的器件比如示波器、脉冲信号等可以在库下的Sinks、Sources中查找；其他一些器件可以搜索查找（2）连接说明有时查找出来的器件属性并不是我们想要的例如：示波器可以双击示波器进入属性后进行设置。
（3）参数设置1.双击直流电源把电压设置为200V。
负载电动势20V。
’2.双击脉冲把周期设为，占空比设为30％，40%，80%，（可多设几组）延迟角设为30度，由于属性里的单位为秒，故把其转换为秒即，30×360；3.双击负载把电阻设为10Ω，电感设为；4.双击示波器把Number of axes设为3，同时把History选项卡下的Limit data points to last前面的对勾去掉；5.晶闸管和二极管参数保持默认即可四仿真及其结果仿真波形及分析占空比为40％占空比为60％占空比为80％图仿真波形图占空比从图中可以看出输出电压随占空比的变化而变化其关系为U0=ɑUi五、实验总结IGBT的门极驱动条件密切地关系到他的静态和动态特性。

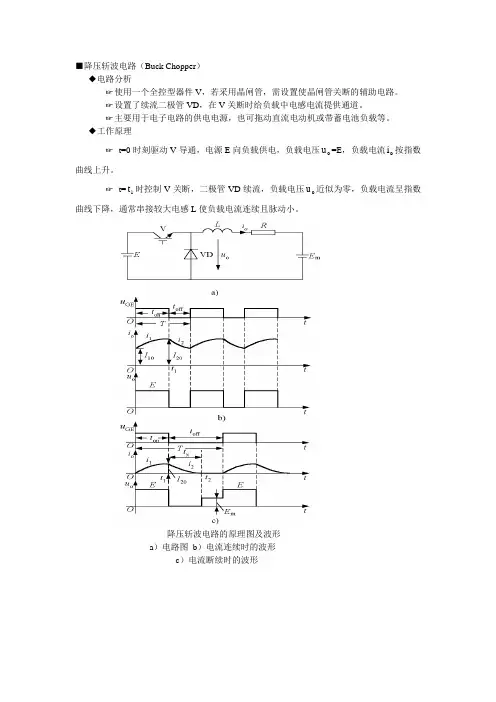

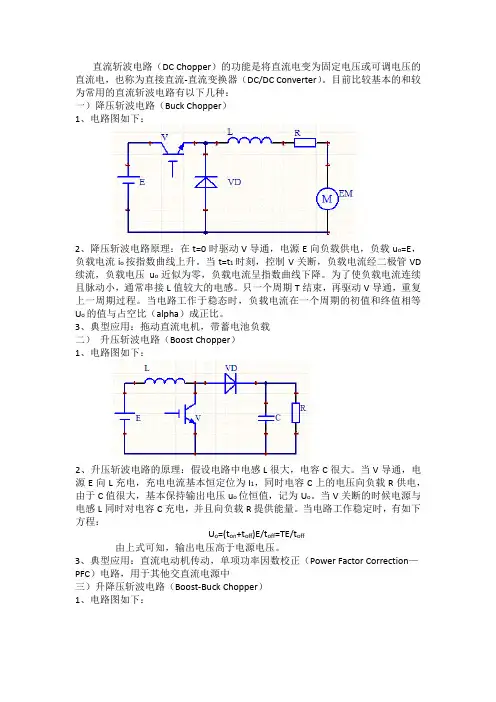

■降压斩波电路（Buck Chopper ）◆电路分析☞使用一个全控型器件V ，若采用晶闸管，需设置使晶闸管关断的辅助电路。
☞设置了续流二极管VD ，在V 关断时给负载中电感电流提供通道。
☞主要用于电子电路的供电电源，也可拖动直流电动机或带蓄电池负载等。
◆工作原理☞ t=0时刻驱动V 导通，电源E 向负载供电，负载电压o u =E ，负载电流o i 按指数曲线上升。
☞ t=1t 时控制V 关断，二极管VD 续流，负载电压o u 近似为零，负载电流呈指数曲线下降，通常串接较大电感L 使负载电流连续且脉动小。
降压斩波电路的原理图及波形a ）电路图b ）电流连续时的波形c ）电流断续时的波形◆基本的数量关系 电流连续时负载电压的平均值为*1式中，on t 为V 处于通态的时间，off t 为V 处于断态的时间，T 为开关周期，α为导通占空比，简称占空比或导通比。
*2 负载电流平均值为：电流断续时，负载电压o u 平均值会被抬高，一般不希望出现电流断续的情况。
斩波电路有三种控制方式☞脉冲宽度调制（PWM ）：T 不变，改变on t 。
☞频率调制：on t 不变，改变T 。
☞混合型：on t 和T 都可调，改变占空比5.1.2 升压斩波电路■升压斩波电路◆工作原理☞假设L 和C 值很大。
☞ V 处于通态时，电源E 向电感L 充电，电流恒定I1，电容C 向负载R 供电，输出电压Uo 恒定。
☞ V 处于断态时，电源E 和电感L 同时向电容C 充电，并向负载提供能量。
◆基本的数量关系☞当电路工作于稳态时，一个周期T 中电感L 积蓄的能量与释放的能量相等，即*3*4 即： E E T t E t t t U on off on on o α==+=RE U I m o o-=()off o on t I E U t EI 11-=E tT E t t t U off off off on o =+=☞将升压比的倒数记作β，即Toff t =β，则β和导通占空比α有如下关系 : *5*5还可以表示成 *6输出电压高于电源电压，关键有两个原因：一是L 储能之后具有使电压泵升的作用，二是电容C 可将输出电压保持住。

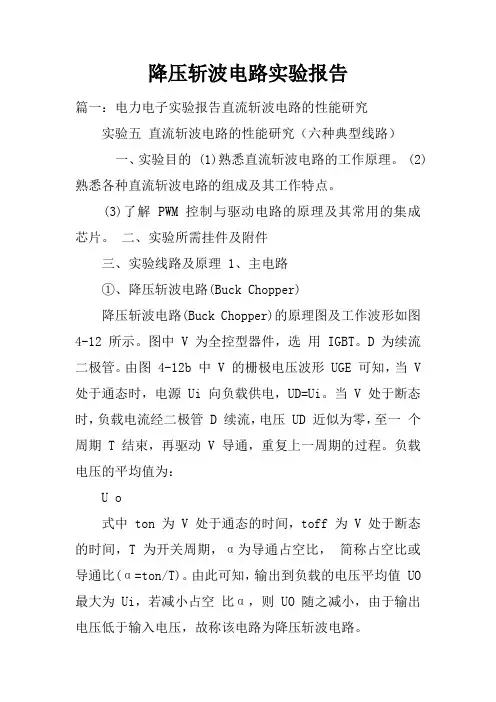

降压斩波电路实验报告篇一：电力电子实验报告直流斩波电路的性能研究实验五直流斩波电路的性能研究（六种典型线路）一、实验目的 (1)熟悉直流斩波电路的工作原理。
(2)熟悉各种直流斩波电路的组成及其工作特点。
(3)了解 PWM 控制与驱动电路的原理及其常用的集成芯片。
二、实验所需挂件及附件三、实验线路及原理 1、主电路①、降压斩波电路(Buck Chopper)降压斩波电路(Buck Chopper)的原理图及工作波形如图4-12 所示。
图中 V 为全控型器件，选用 IGBT。
D 为续流二极管。
由图 4-12b 中 V 的栅极电压波形 UGE 可知，当 V 处于通态时，电源 Ui 向负载供电，UD=Ui。
当 V 处于断态时，负载电流经二极管 D 续流，电压 UD 近似为零，至一个周期 T 结束，再驱动 V 导通，重复上一周期的过程。
负载电压的平均值为：U o式中 ton 为 V 处于通态的时间，toff 为 V 处于断态的时间，T 为开关周期，α为导通占空比，简称占空比或导通比(α=ton/T)。
由此可知，输出到负载的电压平均值 UO 最大为 Ui，若减小占空比α，则 UO 随之减小，由于输出电压低于输入电压，故称该电路为降压斩波电路。
ton tU i on U ??aU i ton ? t offT iUiCE GUGEt Ttofft+L1C1+ Uo-UD UOUiVUD -t t-(b)波形图图 4-12 降压斩波电路的原理图及波形(Boost Chopper)(Boost Chopper)的原理图及工作波形如图 4-13 所示。
电路也使用一个全控型器件 V。
由图 4-13b 中 V 的栅极电压波形 UGE 可知，当 V 处于通态时，电源 Ui 向电感 L1 充电，充电电流基本恒定为 I1,同时电容 C1 上的电压向负载供电，因 C1 值很大，基本保持输出电压 UO 为105恒值。
设 V 处于通态的时间为 ton，此阶段电感 L1 上积蓄的能量为 UiI1ton。
降压斩波电路实验报告降压斩波电路实验报告引言：降压斩波电路是电子工程中常用的一种电路，主要用于降低电压并减小电压波动。
本实验旨在通过搭建降压斩波电路并进行实际测试，验证其性能和效果。
实验原理：降压斩波电路由降压电路和斩波电路两部分组成。
降压电路主要通过变压器降低输入电压，而斩波电路则通过整流和滤波来减小电压波动。
实验材料：1. 变压器2. 整流器3. 滤波电容4. 电阻5. 电压表6. 示波器7. 电源实验步骤：1. 将变压器的输入端与电源相连，输出端与整流器相连。
2. 整流器的输出端连接滤波电容，并将电阻与滤波电容并联。
3. 将电压表连接在输出端，示波器连接在电阻上。
4. 打开电源，调节电压表和示波器的参数，记录输出电压和波形。
实验结果：经过实验测量，我们得到了降压斩波电路的输出电压和波形数据。
在不同输入电压下，输出电压均稳定在预期范围内，并且波形经过斩波和滤波后明显减小了电压波动。
实验分析：降压斩波电路的设计目的是为了降低电压并减小电压波动，以满足电子设备对稳定电源的需求。
通过实验结果可以看出，该电路在实际应用中具有较好的效果。
变压器的降压作用使得输入电压得以降低，而整流和滤波则进一步减小了电压波动，使输出电压更加稳定。
此外，通过示波器观察到的波形也可以看出，斩波和滤波对电压波动的减小起到了重要作用。
斩波电路将交流信号转换为直流信号，而滤波电容则进一步平滑了输出电压的波动，使其更加稳定。
结论：降压斩波电路是一种常用的电子电路，通过实验验证了其在降低电压和减小电压波动方面的有效性。
该电路结构简单，实用性强，可以满足电子设备对稳定电源的需求。
总结：通过本次实验，我对降压斩波电路的原理和性能有了更深入的了解。
实验结果证明了该电路的有效性，并且我也学会了如何搭建和测试该电路。
在今后的学习和工作中，我将能够更好地应用和优化降压斩波电路，以满足不同电子设备的需求。
降压斩波电路实验报告一、实验目的本实验旨在通过实验验证降压斩波电路的基本原理，并深入了解斩波电路的工作原理和设计方法。
二、实验原理降压斩波电路是一种常见的电源电路，可以将高电压输入转换为低电压输出。
它由降压变压器、整流电路和斩波电路三部分组成。
其中，降压变压器用于将高电压输入降压到适合的电平，整流电路用于将交流电转换为直流电，斩波电路用于消除输出电压的波动和噪声。
斩波电路的基本原理是通过控制开关管的导通和截止，在输出端形成一个平滑的直流电压。
当开关管导通时，电源电压通过变压器和整流电路，充电到电容器中。
当开关管截止时，输出端电容器开始放电，输出电压逐渐降低。
为了保证输出电压平滑稳定，斩波电路需要设计合适的电容器和电阻器，以达到最佳的电压稳定效果。
三、实验器材和仪器1. 220V交流电源2. 降压变压器3. 整流电路4. 斩波电路5. 示波器6. 万用表四、实验步骤1. 按照电路图连接降压斩波电路，注意电路连接正确。
2. 打开交流电源，调整输出电压为220V。
3. 打开示波器，将探头连接到输出端，观察输出电压波形。
4. 通过调整斩波电路中的电容器和电阻器，使输出电压稳定在设定值。
5. 记录实验数据和观察结果。
五、实验结果分析通过实验可以发现，降压斩波电路能够将高电压输入转换为低电压输出，并且输出电压稳定。
在实验过程中，通过调整斩波电路中的电容器和电阻器，可以有效地消除输出电压的波动和噪声。
同时，由于斩波电路的设计和调整需要一定的经验和技巧，因此在实验中需要仔细观察输出波形，通过不断调整来达到最佳的电压稳定效果。
六、思考与总结本实验通过实验验证降压斩波电路的基本原理，并深入了解斩波电路的工作原理和设计方法。
同时，通过实验还可以了解到电路设计和调整需要一定的经验和技巧，需要仔细观察输出波形，通过不断调整来达到最佳的电压稳定效果。
在今后的学习和工作中，我们需要继续深入学习电路的基本原理和设计方法，不断提高自己的实验技能和实践能力。
降压斩波电路实验报告介绍本实验使用了降压斩波电路来降低直流电压输出，实现一个可以输出稳定低电压的电路，是电子电路学中常见的实验。
本实验报告将对实验步骤进行详细的描述，包括电路原理图、材料以及实验步骤和实验结果。
原理降压斩波电路是一种常见的电子电路，可以将输入的直流电压通过变压器等元件变换后，输出稳定的低电压。
降压斩波电路主要由变压器、二极管、电容以及电阻等元件组成。
当输入的直流电压经过变压器降压后，进入斩波电路，二极管将直流电压转换为脉冲电压，电容器充电放电，实现对脉冲电压的过滤，输出的交流电压平滑稳定。
材料1. 斩波电路板2. 变压器3. 二极管4. 电容器5. 电阻6. 万用表7. 直流电源实验步骤1. 将实验板钉在工作台，确认变压器接线正确，并插入实验板的预留位置。
2. 准备好二极管、电容、电阻等元器件，并按照电路原理图进行连接。
3. 将实验板连接至直流电源，调整电源电压为20V，并连接万用表。
4. 用万用表测量输出电压，一般为6V左右。
5. 对电路进行调整，确认电路连接正确，即输出电压达到预期值。
6. 稳定后，可以通过改变变压器或者电容等元件的参数，对输出电压进行调节。
7. 实验完成后，关闭电源，拆卸电路板，并清理实验现场。
实验结果通过实验可以得出，降压斩波电路可以降低直流电压，实现对电压的调节，同时可以通过调整元器件的参数，改变输出电压。
在本实验中，通过调整变压器和电容等元件的参数，可以实现从20V的输入电压到6V左右的输出电压。
结论通过本实验可以了解到降压斩波电路的基本原理和实现过程，同时也可以掌握实验技能和仪器使用方法。
本实验说明了电子电路中电压降低的重要性，是电子电路学中重要的实验。
一、实验目的1. 理解降压斩波电路的工作原理，掌握其组成和结构。
2. 掌握降压斩波电路的实验步骤和操作方法。
3. 分析实验数据，验证降压斩波电路的性能和特点。
4. 了解降压斩波电路在实际应用中的意义和作用。
二、实验原理降压斩波电路（Buck Chopper）是一种将输入直流电压转换为输出直流电压的电力电子电路。
其工作原理是利用开关器件（如MOSFET、IGBT等）的导通和截止来控制电感电流的流动，从而实现电压的降低。
当开关器件导通时，电感电流逐渐增加，电感两端电压上升；当开关器件截止时，电感电流逐渐减小，电感两端电压下降。
通过调节开关器件的导通和截止时间（占空比），可以控制输出电压的大小。
三、实验设备与仪器1. 电力电子实验台2. 降压斩波电路实验板3. 示波器4. 万用表5. 信号发生器6. 计算器四、实验步骤1. 按照电路图连接降压斩波电路，注意电路连接正确。
2. 将实验板上的开关器件设置为合适的占空比，启动实验。
3. 使用示波器观察开关器件的栅极电压和电感电流波形，记录数据。
4. 使用万用表测量输入电压、输出电压和电流，记录数据。
5. 改变占空比，重复步骤3和4，观察输出电压的变化。
6. 分析实验数据，验证降压斩波电路的性能和特点。
五、实验数据与分析1. 输入电压为Uin，输出电压为Uout，开关器件的占空比为D。
2. 根据实验数据，计算输出电压Uout与占空比D的关系：Uout = D Uin3. 通过改变占空比D，观察输出电压Uout的变化，验证降压斩波电路的性能。
4. 分析实验数据，总结降压斩波电路的特点：（1）输出电压与占空比成正比，即占空比越大，输出电压越高；（2）输出电压稳定性较好，受输入电压波动的影响较小；（3）开关器件承受较大的电压和电流，需选择合适的器件。
六、实验结论1. 通过本次实验，掌握了降压斩波电路的工作原理和实验步骤。
2. 验证了降压斩波电路的性能和特点，为实际应用提供了理论依据。
实验三直流降压斩波电路仿真一实验的电路图如下：二参数设置1 直流电压电源电压为100V2 电阻，电容的参数设置：Ω10001.03RmhFLC100,=⨯=,=-13 脉冲发生模块的参数设置：在本实验中脉冲的振幅设置为1V，周期设置为0.05S（即频率为20hz），脉冲的宽度为80%，50%和30%。
3 打开仿真/参数窗，选择ode23tb算法，将误差设置为1e-3，开始仿真时间设置为.三波形的记录下图中，第一行为电源电压和电感L端电压，第二行为流过负载电流与二极管两端的电压，第三行为触发信号，第四行为负载电压。
1 实验中脉冲宽度为80%,则占空比D=0.8，此时的波形如下：占空比D=0.5，此时的波形如下：2 当D=0.3时，此时的波形如下：四.实验结果分析：通过本实验的波形图像可以得出，刚开通的一段时间内流过IGBT 的电流为零，由于电感未储存能量，电流刚开始为零，然后逐渐上升。
当IGBT 关闭时，流过其电流为零，其两端电压为电源电压。
此时负载依靠电感上的电能继续有电流通过此时电流降低。
降低快慢与负载的参数和电感大小有关。
当IGBT 继续导通时，给电感充电，此时电流上升。
直到充电与放点达到一个平衡之后就是使整个电流的平均值保持稳定。
其中负载电压的平均值E E t t t U offon on d α=+=由上图可以看出，当D=80%时，理论上负载的电压应为80V，从上图中可以看出负载电压波形稳定后，在80V上下波动，由此可以得出负载电压的平均值约为80V。
同理，当D=50%和D=30%时，也与相应的理论值接近。
