电磁流量计的安装要求1.安装位置要选择在无异物和振动的地方:电磁流量计的测量结果受到外部环境的干扰。
因此,在安装电磁流量计时,应避免安装在有振动或者液体中带有颗粒物质的地方。
同时,为了避免电磁流量计受到太阳辐射的影响,应选择安装位置远离直射阳光,以保证测量的准确性。
2.安装位置要选择在管道的垂直部分:电磁流量计的安装位置对其测量的准确性有很大的影响。
应该选择在管道的垂直部分进行安装,以确保流体的正常流动,避免液体堵塞和积聚。
若管道的安装位置有倾斜,会导致流体的流速和流量的不准确。
3.安装位置要选择在离电磁流量计前后一定距离的地方:为了确保电磁流量计的测量精度,应在电磁流量计前后分别安装一定长度的直管段。
这样可以减少流体流动的不稳定性和脉动对测量结果的影响,提高测量的准确性。
一般来说,前后直管段的长度应按照电磁流量计厂家的要求来决定。
4.安装位置要有足够的空间进行维护和检修:为了保证电磁流量计的正常运行,应在安装位置周围留有足够的空间进行维护和检修。
这样可以方便对电磁流量计进行日常的检查和维护,保证其长期稳定运行。
5.安装时应严格按照规定的方法和顺序进行:为了保证电磁流量计的安装质量,应严格按照电磁流量计的安装说明和规定的方法进行操作。
安装人员应具备相关的技术知识和操作经验,以确保安装过程的正确性和安全性。
6.安装时应使用合适的附件和管路连接件:在进行电磁流量计的安装时,应选择适当的附件和管路连接件,以确保其与管道的连接紧密且可靠。
这样可以避免因连接不良导致的漏液和严重损坏。
7.安装过程中应进行严格的检测和校准:为了确保电磁流量计的测量结果准确可靠,安装过程中应进行严格的检测和校准。
这包括对传感器和电子元件进行测试和调试,确保其工作正常和准确。
总之,电磁流量计的安装要求包括选择适当的安装位置、安装前后留有一定的直管段、提供足够的空间进行维护和检修,严格按照安装说明进行操作,并使用合适的附件和管路连接件。
插入式电磁流量计仪表井基本要求
一、安装点选择
1.安装位置必须保证管道内始终充满被测流体。
2.选择流体流动脉冲小的地方,即应远离泵和阀门、弯头等局部阻力件。
3.测量双相(固、液或气、液)流体时,应选择不易引起相分离的地方。
4.应避免测量部位出现负压。
5.被侧管道直径或周长容易测量,并且椭圆度应较小。
二、直管段长度
传感器安装管道上游侧直管段长度应大于或等于10D,下游侧应不小于5D(D为被测管道通径)。
三、流量控制阀门和调节阀门
流量控制阀门应安装在传感器上游侧的被测管道上,流量调节阀门应安装在传感器下游侧。
测量时,通常流量控制阀门应处于全开状态。
详细安装要求见使用说明书。
四、仪表井尺寸图
单位mm
仪表井盖推荐使用新型复合材料防止信号屏蔽。
开封开流仪表有限公司
技术支持:*************。
电磁流量计的安装要求1. 选址电磁流量计一般安装在管道上,因此在选址方面需要注意以下几点:1.选址要阔别电磁干扰源,以防止接收到干扰信号而影响测量精度。
2.选址要便利安装、维护和使用,应尽可能地不影响设备的正常生产和运行。
3.选址时应注意管道的直管段要求,通常建议接在确定长度的直管段上,以免管道异常流动影响测量精度。
4.选址时应考虑流量计的用户侧和厂家侧的企业标准、设计标准和国家标准等要求,以确保选址与标准要求相符。
2. 安装方向电磁流量计的安装方向对测量精度有确定的影响,因此需要注意以下几点:1.流量计的进口和出口应依照管道的流动方从来确定,不能装反。
2.流量计的进口和出口应设在同一平面内并且不能有偏差,防止造成流阻和误差。
3. 安装高度电磁流量计的安装高度对测量精度有很大的影响,因此需要注意以下几点:1.流量计的安装高度应充分技术要求,在管道上依据流速和流量计规格限制来选定。
2.安装时应注意把握流量计的上下游方向和高度差要求,以避开对流量计正常作用造成影响。
3.安装时应避开高度差过大或过小,否则会对测量精度产生影响。
4. 管道连接电磁流量计的管道连接需要注意以下几点:1.连接管道的内径应与流量计的口径相当,以保证流动性良好。
2.应接受标准接口的法兰或三通,以保证连接坚固。
5. 接线方式电磁流量计的接线需要注意以下几点:1.进行接线前,应了解设备接线图,明确设备功率、电压、电流、频率等参数。
2.电磁流量计应接到一个稳定的电源上,电源稳定性不能产生大于流量计精度的波动。
同时注意接线的正确性和牢靠性。
6. 初次使用初次使用电磁流量计需要注意以下几点:1.测量前需要进行调零和校准,以确保测量精度。
2.测量前应检查安装和接线有无问题,确保流量计正常工作。
7. 维护保养维护保养电磁流量计需要注意以下几点:1.定期检查流量计的参数是否符合标准要求,是否需要进行校准和调整。
2.定期检查流量计电源和接线是否正常,有无老化等问题。
电磁流量计安装及接线方法电磁流量计安装点的选择为了使流量计工作可靠稳定,在选择安装点时应注意以下要求:⑴尽量避开铁磁性物体,高射频,强震动干扰源及具有强电磁场设备(如大功率电机、大型变压器等),以免磁场影响传感器的工作磁场和流量信号⑵应尽量安装在干燥通风之处,不宜在潮湿、易积水的地方安装⑶应尽量避免日晒雨淋,环境温度应在-20--60℃及相对湿度小于95%⑷选择便于维修,活动方便的地方⑸流量计应安装在水泵后端,决不能在抽吸侧安装;阀门应安装在流量下游侧电磁流量计安装注意事项⑴传感器既可在直管道上安装,也可以在水平或倾斜管道上安装,但要求a二电极的中心连线处于水平状态。
⑵介质在安装位置应该满管流动,避免不满管及气泡附着在电极上正确位置错误位置⑶对于液固两相流体,最好采用垂直安装,使被传感器衬里磨损均匀,延长使用命。
垂直上升⑷流量计安装位置介质不满管时,可采取抬高流量管后端管路的方法,使其满管,严禁在管道最高点和出水口安装流量计。
略微上升⑸修改管道的安装方法:当介质流速达不到要求时,应当选用较小口径的流量计,这时应使用异径锥形管或修改部分管道,使其与传感器同口径,但前后直管段至少须满足:前直管段≥5D,后直管道≥2D(D为管径)⑹前后直管段为流量计前≥5D,后端≥2D(7)不把流量计安装在被测流体电导率极不均匀的地方。
在上游有化学物质注入的情况下,极易导致电导率的不均匀性,从而对流量指示产生严重干扰。
在这种情况下,建议将注入口移到下游管道。
如果必须从流量计上游注入化学物质,则流量计应尽量远离注入口(一般在20D以上),以保证液体充分混合均匀。
注入化学物质(8)自由落差式流量计的安装示意图如下:(9)大口径流量计(DN200以上)安装时建议在安装管线上加接弹性管件(10)明渠或非满管管道安装流量计时安装位置应低于明渠底部以保证流量计满管。
安装排污阀(在管道最低处)及清洗孔,以排放沉淀物及清洗流量计测量管。
电磁流量计的安装要求作者: 日期:电磁流量计的安装要求2008-09-24 09:57 来源:国电中自安装场所的选择为了使电磁流量计工作稳定可靠,在选择安装地点时应注意以下几方面的要求:1.尽量避开铁磁性物体及具有强电磁场的设备(大电机、大变压器等),以免磁场影响传感器的工作磁场和流量信号。
2.应尽量安装在干燥通风之处,避免日晒雨淋,环境温度应在-20〜+ 60 C,相对湿度小于85% 。
3.流量计周围应有充裕的空间,便于安装和维护。
安装建议电磁流量计的测量原理不依赖流量的特性,如果管路内有一定的湍流与漩涡产生在非测量区内(如:弯头、切向限流或上游有半开的截止阀)则与测量无关。
如果在测量区内有稳态的涡流则会影响测量的稳定性和测量的精度,这时则应采取一些措施以稳定流速分布:a.增加前后直管段的长度;b.采用一个流量稳定器;c.减少测量点的截面。
水平和垂直安装传感器可以水平和垂直安装,但是应该确保避免沉积物和气泡对测量电极的影响,电极轴向保持水平为好。
垂直安装时,流体应自下而上流动。
传感器不能安装在管道的最高位置,这个位置容易积聚气泡。
传感器不能安装在管道的爆高位st确保满管安装确保流量传感器在测量时,管道中充满被测流体,不能出现非满管状态。
如管道存在非满管或是出口有放空状态,传感器应安装在一根虹吸管上。
弯管、阀门和泵之间的安装为保证测量的稳定性,应在传感器的前后设置直管段,其长度由下图给出。
如做不到则应采用稳流器或减小测量点的截面积。
弯管、爾门和泵之间的安装传感器不能安装在泵的进水口为避免负压,传感器不能安装在泵的进水口,而应安装在泵的出水口。
传感器的进口直管段和出口直管段比较理想的安装地点应选择测量点前后有足够的直管段。
进口直管段应>5D , 出口直管段> 3D(D为传感器公称口径)。
插入式进口直管段应 > 20 D ,出口直管段>7D(D为传感器公称口径)。
min 3D管道出口为放空时的安装当出口为放空状态时,传感器不应安装在管道放空之处,应安装在较低处。

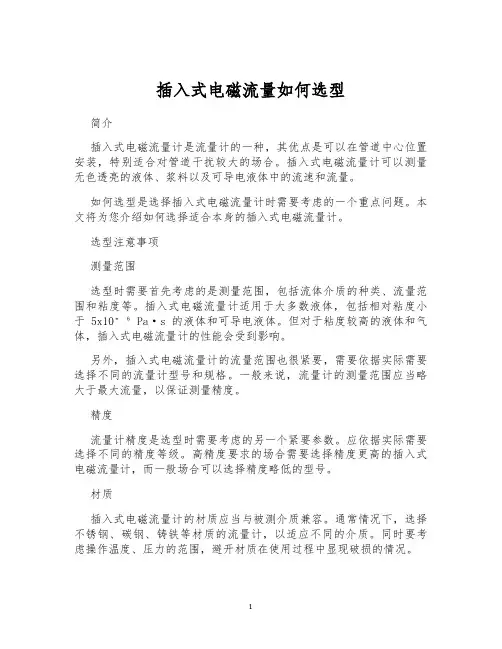

插入式电磁流量如何选型简介插入式电磁流量计是流量计的一种,其优点是可以在管道中心位置安装,特别适合对管道干扰较大的场合。
插入式电磁流量计可以测量无色透亮的液体、浆料以及可导电液体中的流速和流量。
如何选型是选择插入式电磁流量计时需要考虑的一个重点问题。
本文将为您介绍如何选择适合本身的插入式电磁流量计。
选型注意事项测量范围选型时需要首先考虑的是测量范围,包括流体介质的种类、流量范围和粘度等。
插入式电磁流量计适用于大多数液体,包括相对粘度小于5x10⁻⁶Pa·s的液体和可导电液体。
但对于粘度较高的液体和气体,插入式电磁流量计的性能会受到影响。
另外,插入式电磁流量计的流量范围也很紧要,需要依据实际需要选择不同的流量计型号和规格。
一般来说,流量计的测量范围应当略大于最大流量,以保证测量精度。
精度流量计精度是选型时需要考虑的另一个紧要参数。
应依据实际需要选择不同的精度等级。
高精度要求的场合需要选择精度更高的插入式电磁流量计,而一般场合可以选择精度略低的型号。
材质插入式电磁流量计的材质应当与被测介质兼容。
通常情况下,选择不锈钢、碳钢、铸铁等材质的流量计,以适应不同的介质。
同时要考虑操作温度、压力的范围,避开材质在使用过程中显现破损的情况。
安装方式插入式电磁流量计整体安装在流体管道中央,插入式电磁传感器安装在探头孔上。
因此,在选择流量计时,需要考虑管道的直径和形状等参数,以确保插入式电磁传感器可以有效插入管道中央。
在安装时,应确保插入深度和角度正确,以确保流量计的精度。
信号输出插入式电磁流量计可以输出模拟信号或数字信号。
模拟信号输出范围通常为4—20mA,数字信号输出通常为RS485或HART等。
选择信号输出类型应依据生产工艺的实际需求而定。
常用型号介绍系列选型常见的插入式电磁流量计品牌有ABB、YOKOGAWA、Honeywell等。
这些品牌通常供应多个系列的流量计产品以充分不同的测量需求,如ABB的FMG3000系列、YOKOGAWA的EJX系列、Honeywell的TM系列等。
BR-LDE系列电磁流量计安装规范8条
BR-LDE系列电磁流量计主要有管段式和插入式2种,又都有一体型和分体型2种类型,其中插入式电磁流量计适用于DN300以上管道。
BR-LDE系列电磁流量计安装规范主要有以下8条:
1.若管道在高空中或者地下仪表井中,建议选用分体型流量计。
2.仪表在管道上的安装位置应远离阀门,保持上游10倍管径的直管段,下游5倍管径的直管段。
3.默认连接法兰为国标法兰,如果管道上预留法兰为美标等型号请订货前说明,安装时配用同标准的密封垫片。
4.现场电源必须与仪表供电匹配,一般为24V直流电源。
如在野外测量,现场无外接电源,则使用电池供电型仪表。
5.正确安装接地电极。
6.注意管道内被测液体的流经方向,如安装反了,测量结果则会显示负数。
7.电磁流量计安装场所应选择遮阳避雨的地方,如经常会淋雨或者浸泡于水中,则要选用防护等级为IP68的产品。
8.管理人员应定期检查和维护,以保证仪表正常工作,发现问题及时处理。
如不能自行解决,请联系金湖博锐仪表有限公司售后工程师。
电磁流量计的安装要求为了使电磁流量计工作稳定可靠,在选择安装地点时应注意以下几方面的要求:1.尽量避开铁磁性物体及具有强电磁场的设备(大电机、大变压器等),以免磁场影响传感器的工作磁场和流量信号。
2.应尽量安装在干燥通风之处,避免日晒雨淋,环境温度应在-20~+60℃,相对湿度小于85%。
3.流量计周围应有充裕的空间,便于安装和维护。
安装建议电磁流量计的测量原理不依赖流量的特性,如果管路内有一定的湍流与漩涡产生在非测量区内(如:弯头、切向限流或上游有半开的截止阀)则与测量无关。
如果在测量区内有稳态的涡流则会影响测量的稳定性和测量的精度,这时则应采取一些措施以稳定流速分布:a. 增加前后直管段的长度;b. 采用一个流量稳定器;c. 减少测量点的截面。
水平和垂直安装传感器可以水平和垂直安装,但是应该确保避免沉积物和气泡对测量电极的影响,电极轴向保持水平为好。
垂直安装时,流体应自下而上流动。
传感器不能安装在管道的最高位置,这个位置容易积聚气泡。
确保满管安装确保流量传感器在测量时,管道中充满被测流体,不能出现非满管状态。
如管道存在非满管或是出口有放空状态,传感器应安装在一根虹吸管上。
弯管、阀门和泵之间的安装为保证测量的稳定性,应在传感器的前后设置直管段,其长度由下图给出。
如做不到则应采用稳流器或减小测量点的截面积。
传感器不能安装在泵的进水口为避免负压,传感器不能安装在泵的进水口,而应安装在泵的出水口。
传感器的进口直管段和出口直管段比较理想的安装地点应选择测量点前后有足够的直管段。
进口直管段应≥5D,出口直管段≥3D(D为传感器公称口径)。
插入式进口直管段应≥20 D ,出口直管段≥7D(D为传感器公称口径)。
管道出口为放空时的安装当出口为放空状态时,传感器不应安装在管道放空之处,应安装在较低处。
传感器安装在管道下方处时,应保证传感器内被液体充满,不能出现空管状态。
串联安装和平行安装如果有几个传感器需要按顺序串联在同一管道上,每个传感器之间的距离至少应为2个传感器的长度。
流量计安装规范常规安装要求(压力管)在电磁流量计测量时,管道必须处于满管状态。
对于压力管道,一般可以保证满管状态。
在安装电磁流量计时,需要按照规范要求,在流量计前保证5D直管,其后保证3D的直管。
安装方式有以下几种选择:直管、水平管走向(针对管道内气体多的情况)、敞口灌入或排放、下降管道落差超过5米。
电磁流量计需要加装伸缩节,以便拆卸。
建议采用无锡金羊或其他知名品牌的伸缩器,对于大口径流量或埋在地面下面的建议伸缩器紧跟在表后位置安装。
2、重力流管道安装要求在重力流管道中安装电磁流量计时,需要考虑管道内为满管的情况。
如果非满管,需要增加梯度角,如图示一所示,管道斜角跟水平面小于45度角。
伸缩器跟流量计靠墙最近距离大于300mm以上,流量计底部跟地面距离保证400mm以上。
对于口径小于等于DN300的管道,可以考虑在表后安装一定的直管或一定长度的不锈钢管道,便于超声波检测,如图示二。
由于污水有可能存在一定的污染,建议在表后阀后面管道的顶部开一个DN100的三通并安装闸阀,当需要排井中的水时直接跟DN100闸阀连接,排入后面的管道内。
二、配套安装的设备为实现计量实时监控,在安装电磁流量计的点,需要建立一套数据采集和传送系统。
需要安装UPS电源,作为市电的备用电源,提供24小时不间断电源。
采集瞬时流量、累计流量、电源方式传输到调度中心。
对于大用户及重要单位,可以采取视频或红外报警监控的方式。
建议采取实时监控方式,有条件的地方建议采用CDMA+宽带(ADSL、光纤)的方式进行数据传输,实现动态管理。
用户单位需要提供一间独立、安全的表房,用于安装设备。
相关设备原则上都安装在一只控制柜内,XXX可以放在柜外。
控制柜用于室内的可以选择喷塑材料,用于室外的必须用不锈钢材料。
控制柜采用一次性锁具,确保安全。
三、其他安装要求在安装电磁流量计时,原则上以DN400为上限,尽可能小口径计量。
当超过DN400时,原则上安装等径的2只流量计。
流量计安装标准规范
首先,安装位置的选择至关重要。
流量计的安装位置应尽量避免管道弯曲、分支、泵或阀门等对流体流动的影响。
一般来说,流量计的安装位置应在直管段的上游5D处(其中D为管道直径),下游3D处。
这样可以确保流体的流动状态相对稳定,有利于流量计的准确测量。
其次,安装过程中需要注意流量计的进口和出口方向。
流量计通常有进口和出口之分,安装时应确保进口方向与流体流动方向一致,这样才能保证流量计的正常工作。
同时,还需要注意避免在流量计的进口和出口处产生气泡或空隙,这些都会对流量计的准确度产生影响。
接着,对于不同类型的流量计,安装时还需注意一些特殊的要求。
例如,对于涡街流量计,需要保证其安装在水平管道上,并且在安装过程中应避免产生振动或外力干扰;对于电磁流量计,需要保证流体中的导电性能良好,并且在安装过程中需要注意避免产生漏电或接地不良的情况。
最后,安装完成后,需要对流量计进行校验和调试。
校验过程中需要注意检查流量计的显示是否准确、是否存在波动或漂移现象,调试过程中需要根据实际情况对流量计的参数进行调整,以确保其准确、稳定地工作。
综上所述,流量计的安装标准规范涉及到安装位置的选择、进口和出口方向的确定、特殊类型流量计的注意事项以及校验调试等方面。
只有严格按照规范要求进行安装,才能确保流量计的准确、稳定工作,为生产提供可靠的数据支持。
希望本文所述内容能够对流量计的安装提供一定的参考和帮助。
一般要求是前5D后3D.(D管道直径). “前十后五”安装要求:1、电磁流量计采用法兰连接,其在管道连接,密封垫圈内径应略大于管道内径,保证管路流体稳定流动状态。
9 T8 N! n) O q" x2、应避开阳光直射或周围温度过高的地方,防止励磁线圈因环境温度过高,出现不允许的温升导致绝缘性能破坏。
4 B9 U" M5 R! n- _, F: d3 ~; n3、应远离强磁场设备如大电机、大变压器和电焊机。
' D3 _+ ^$ t9 A- f1 D/ M3 \, p4、尽量远离有氨气、酸雾腐蚀性空气的场所。
如果现场环境条件不能满足,用户在定货时可以提出,本公司将设法给予解决。
0 F4 X5 q2 y7 F* [$ d" f1 p4 u5、安装流量计的管道段,不要有较大的漏电流,而且附近应有良好的接地。
6、流体流动方向应与流量计标志一致。
& |6 |( _8 T0 @6 q* [9 [: p- C+ P7、安装的管道,要保证测量管道内始终充满被测介质,防止空管。
% O, y3 m) s; b! M8 I- _8、流量计不要安装在有负压的管道段,以防止衬里材料脱落。
9、流量计上游侧应有不少于5D倍管道直径的直管段。
* M5 C$ k, ~$ j2 E$ W# q' E10、下游侧应有不少于3倍管道内径的直管段。
11、如果上游有非全开的闸阀或调节阀,则流量计上游直管段的长度应增加到10倍管道内径的距离。
4 P3 t. Z' U- d! X. u12、流量计通常应安装在水平位置上,两电极的连线应处于同一水平面上。
, y$ @2 r) ~9 O$ Q& K: \13、为防止出现负压,流量计标高应略低于管道的标高,或在流量计下游侧保证有一定的水头压力。
: t; }7 x. j; s+ U- H% f+ [1 Z14、流量计测量内径应与管道内径一致,如果内径不可能一致,管道内径应大于流量计内径,并在它们之间加装圆锥角不大于15的渐缩管或扩管。
电磁流量计安装要求首先,电磁流量计的安装位置应选择在流体管道上游的直管段中。
直管段应满足一定的要求,例如在电磁流量计进口处的直管段应该有足够的长度,通常要求直管段的长度应大于10倍的管道直径,以保证流体能够充分展开,减小测量误差。
其次,电磁流量计的安装位置不能存在倒流和气泡。
倒流会导致流量计测量不准确,而气泡会干扰电磁流量计的正常工作。
因此,在安装电磁流量计时,应选择避开可能产生倒流的位置,并通过设置合适的排气装置来保证流体中不存在气泡。
第三,由于电磁流量计的工作原理与流体的导电性有关,所以在选择安装位置时,应考虑到流体中可能存在的杂质、氧化物等对导电性的影响。
例如,在流体中可能存在大量的固体颗粒,这些颗粒会附着在电极上,影响导电性的检测。
因此,在安装电磁流量计时,应选择能够减少杂质附着的位置,并定期清洁电极。
第四,电磁流量计的安装位置应尽量远离强磁场和强电场,以避免电磁干扰对测量结果产生影响。
同时,仪表与电源、信号输出等设备之间的电缆也应保持一定的距离,以减小电磁干扰。
第五,电磁流量计的安装位置应便于维修和保养。
在选择安装位置时,应考虑到仪表的维修保养要求,例如离开地面较高的地方可能需要使用梯子或平台等设备进行检修,因此应选择方便操作的位置。
第六,电磁流量计的安装位置应确保在工作条件下的温度、压力和流速等参数符合仪表的要求。
例如,在高温、高压条件下,需要选择适用的高温、高压型号的电磁流量计,并保证相关部件能够承受相应的工作条件。
最后,安装电磁流量计前,还需要对管道进行清洁和校正。
清洁可以通过冲洗管道或者安装滤网等方式进行,以减少杂质对流量计的影响。
校正可以通过流量标定器进行,以确保仪表的测量结果准确可靠。
总之,电磁流量计的安装要求包括选择合适的安装位置、避免倒流和气泡、考虑导电性影响、避免电磁干扰、方便维修保养、符合工作条件和进行清洁和校正等。
只有严格按照这些要求来进行安装,才能保证电磁流量计的正常工作和准确测量。
1. 产品的外形图2. 产品的功能用途和适用范围MGG/KL型插入式电磁流量传感器(简称传感器)和MGG/KL型插入式电磁流量转换器(简称转换器)配套成MGG/KL型插入式电磁流量计(简称流量计)用来测量输送管道内各种导电液体的体积流量。
传感器具有以下特点:◆传感器内无活动部件,结构简单,工作可靠。
◆插入式电磁结构可在低压或带压情况下不停水方便的安装、拆卸。
因此非常适用于现有管道的流体测量和便于仪表的维护、修理。
◆测量精度不受被测介质的温度、压力、密度、粘度、电导率(只要电导率大于5µs/cm)等物理参数变化的影响。
◆传感器几乎无压力损失,能量损耗极低。
◆较一般流量计的制造成本和安装费用低。
特别适于大中径管道流量测量。
◆采用先进的低频方波励磁。
零点稳定,抗干扰能力强,工作可靠。
◆流量测量范围大。
被测量管道内的满量程流速可以1m/s至10m/s任意设定,输出信号与流量呈线性关系。
◆流量计不仅有0~10mA◆DC或4~20mA◆DC标准电流输出,同时还1~5kHz频率输出由于流量计(传感器)具有上述一系列优点,因而,已被广泛应用于化工、化纤、冶金、化肥、造纸、给排水、污水处理等工业部门和农业灌溉水计量的导电液体流量测量和生产过程的自动控制。
.3. 产品的型式和组成产品的型式为插入式,与管道通过安装底座、球阀和压紧螺母、定位螺钉连接。
传感器测量分测量管型和平面电极型两种结构型式。
测量管型传感器适于测量清洁介质;平面电极型适于测量介质中含有其它杂质的液体流量测量。
4. 主要技术性能4.1 适于测量管道通径:DN32~3000mm;4.2 流速测量范围:0~1m/s至0~10m/s,满量程在1~10m/s范围内连续可调。
4.3测量精确度当满量程流速>1m/s时,±1.0%。
4.4被测介质导电率:大于50μs/cm。
4.5工作压力:1.6Mpa。
4.6电极材料:含钼不锈钢0Cr118Ni12Mo2Ti、哈式合金c-276、钛Ti等。
插入式流量计的安装
插入式流量计安装直管段要求与普通涡街流量计相似。
为了实现在线插拔,流量计需要选择配置一个隔离阀。
插入式流量计安装步骤。
(1)确定安装位置满足上、下游管道的最小直径要求。
(2)在管道上焊接1个DN50的适配器,保证适配器与管道中心线夹角在±5°范围内(流量计精度允许范围)。
管道开口的直径不得小于48 mm。
(3)在适配器上连接1个DN50的工艺连接件。
(4)在工艺连接件上连接1个隔离阀,该阀门的全开孔径不得小于48 mm。
(5)对焊接部位进行静压测试,如发现压力损失或渗漏,排除接头故障,并再次测试。
(6)将热攻丝设备连接到隔离阀上,打开隔离阀,并开1个直径不小于48 mm的孔。
(7)缩回钻孔机,关闭隔离阀,并移除热攻丝设备。
(8)将流量计连接至隔离阀,并打开隔离阀。
(9)计算传感器探头的插入深度,将传感器探头插入管道中。
流量计连接件、隔离阀和配件的压力等级不得低于主管路的压力等级。
且热攻丝必须由经过培训的专业人员完成。
上述步骤是在线安装情况下,如果蒸汽停运,可以在管道上直接切割开孔安装。
传感器必须适当安装在管道内,因此,需符合所计算的插入深度。
如传感器探头插入管道内的深度有误,则将导致读数不准确。
插入式流
量计适用于不小于DN50的管道。
对于尺寸不大于DN250的管道,安装时传感器的中心线与管道中心线重合。
对于尺寸大于DN250的管道,传感器的中心线位于离管道内壁125mm的管道横截面上。
电磁流量计安装要求电磁流量计是一种流量测量仪器,可以广泛应用于化工、电力、冶金、环保等行业的流量测量。
但是,正确的安装才能确保电磁流量计的准确性和稳定性。
下面是电磁流量计安装要求的详细说明:1. 安装位置:电磁流量计应安装在管线的横截面积内,避免在管道开口处、弯头或分支处安装,并应选择相对平稳的管道段。
2. 安装方向:电磁流量计应水平安装,其流量传感器的进口应面向上游方向,出口应面向下游方向。
3. 管道准备:在管道上安装电磁流量计之前,要对管道进行清洁,将管道内的异物清除干净。
另外还需要在管道上安装阀门和管道支架,以便在维修和检修时使用。
4. 安装距离:电磁流量计应保持一定的安装距离,避免在相邻管道或设备的干扰下造成测量误差。
具体的安装距离应根据管道的直径和材料、流量计的规格和精度来确定。
5. 接地:电磁流量计必须正确接地,以便消除电磁噪声和保证仪器的安全性能。
6. 防雷:在安装电磁流量计时,也应该考虑到防雷措施,例如安装避雷针和避雷器,避免雷电影响造成不良影响。
7. 连接管道:流量计的进口和出口两端应与管道连接牢固,以防止管道松动或者漏气漏水。
在连接管道时,必须要求管件的质量,避免因管道接口错误而缺乏流量数据。
8. 管道尺寸:电磁流量计的管道尺寸必须与管道本身相符合,如果管道尺寸与流量计的规格不匹配,则需要加装转换管件或者选用其他的型号规格。
9. 温度和介质:在安装电磁流量计之前,需要确认流量计的温度和介质是否与管道内流动的介质相符。
总之,正确的安装是确保电磁流量计正常使用和准确测量的前提条件。
以上安装要求只是一些基本原则,实际情况还需要结合具体情况来确定。
因此,对于那些没有专业技术人员的企业,建议可以寻找专业安装公司来进行订制安装。
插入式电磁流量计安装要求插入式电磁流量计技术指标插入式电磁流量计的安装要求及注意事项,精准的测量需要选择正确的仪表、仪表的质量是紧要的,其次就是要考虑安装要求,假如安装不规范也不能充分发挥仪表的作用,所以对于流量计的安装,我们必需要加以重视,下面来为大家介绍一下插入式电磁流量计的安装要求及注意事项:1、插入式电磁流量计应尽量阔别具有强电磁场的设备;2、安装场所不应有猛烈震动,管道固定牢靠、环境温度变化不大;3、安装位置必需保证管道内始终充分被测流体,传感器安装管道上游侧直管段长度大于8D,下游侧直管段长度不小于5D;4、清理被测管安装底座的焊渣和毛刺;5、将球阀安装到安装底座上,注意球阀的长空腔向上,检查球阀开关正常;将压紧螺纹座套件安装到球阀上,松开定位螺杆与压紧螺母,将传感器插入杆通过球阀插入被测管道。
传感器插入深度为延出底座外3mm,符合要求后,上紧定位螺杆与压紧螺母。
同时注意传感器方向标志与流体流向一致。
6、被测管道上的开孔大于底座管,底座管插入被测管道的开孔处深度为两边焊口平;7、插入式电磁流量计接受不锈钢焊条平焊,焊后保证法兰面与管轴线平行;8、按插入式电磁流量计的说明书要求与转换器标计接好电源及其它连线,上电后检查仪表显示,确认被测管中充分流体且流量为零时、查看仪表显示应为零;9、被测管中流体流动且稳定后,查看仪表显示,这时转动传感器方向使显示值*大,锁紧定位螺杆与压紧螺母;10、对于流量变化范围大、流体速度长期低于流量计要求的*低流速的场合,应考虑缩小工艺管道或接受两台一大一小并联安装的流量计;11、插入式电磁流量计与一般电磁流量计一样宜在垂直的工艺管道上安装,这样可防止悬浮的固体沉落在电极上,同时使流体中的油分上升到电极的测量范围之外,假如流量计在水平工艺管道上安装,则应使传感器的电极处于水平轴线上,避开电极由于气泡产生的干扰,导致测量误差;12、垂直安装,传感器插入管道时应与管道断面的垂直直径夹角小于5,适用于测量管道振动小的清洁介质;13、倾斜安装,其传感器的轴线与被测管道的轴线夹角为45,适用于大管径且测量介质中含有其它杂质的液体流量测量,该安装方式水阻小,不宜缠挂。
插入式电磁流量计安装管道位置的选择
插入式电磁流量计保证管路始终充满液体至关重要,否则流量显示会受到影响,而且还会出现测量错误。
管路结构的设计必须要保证测流管始终充满流体。
当流体有分流或含有固体颗粒沉淀物时,建议使用垂直安装。
但采用垂直安装时,要遵循流体从下到上的走向,以保证管路充满流体。
避免气泡。
如果有气泡进入流量管,流量显示会受到影响,而且还会出现测量错误。
当流体中含有气泡时,管路设计时必须防止气泡积累在测流管中。
如果在测流管附近存在阀门,尽量将管布置在阀门上游,可避免压力减小产生气泡。
插入式电磁流量计安装方向介绍
插入式电磁流量计如果电极与地面垂直,聚集在顶部的气泡或沉积在底部的沉淀物会导致测量结果出错。
请将分体型流量管的接线盒以及一体型的转换器安装在管道系统的顶部,防止有水进入。
电磁流量计对直管段要求在流量管附近区域不要安装任何可能会干扰磁场、感应信号电压和干扰测流管流场分布的东西。
一般情况下,需要保证上游5D和下游3D的直管段。
如有弯头,阀门等扰流件,则所需直管段长度应更大。
强烈建议在下游端安装阀门,这样可以避免在测流管内发生流量波动,并且可以避免测量从空管状态开始计数。
保持稳定的流体电导率避免将流量计安装在流体电导率不均匀的位置。
如果在电磁流量计上游端附近注入化学物质,可能会影响流量显示。
为避免这种情况,建议将化学物质的注入改在流量计的下游端。
如果必须从上游端注入,请使用足够长的直管段(大约50D)以保证流体与化学物质充分混合均匀。
插入式电磁流量计安装地点的选择
为了使插入式电磁流量计工作可靠稳定,在选择安装地点时应注意以下几个方面的要求:尽量避开磁性物体及具有强电磁场的设备(如大电机、大变压器的等),以免磁场影响传感器的工作磁场和流量信号。
应尽量安装在干燥通风之处,不宜在潮湿、易积水的地方安装。
应尽量避免日晒雨淋,避免环境温度高于60℃及相对湿度大于95%。
选择便于维修,活动方便的地方。
插入式电磁流量计应安装在水泵后端,绝不能在抽吸侧安装;阀门应安装在流量下游侧。
为了使流量计工作可靠稳定,在选择管道安装位置时应注意以下几点要求:传感器可在垂直管道、水平管道或倾斜管道上安装,但要求二电极的中心连线处于水平状态。
插入式电磁流量计工作时,始终要求测量管内充满被测介质。
水平安装时,为了确保这一点,必要时传感器安装位置的标高可以略低于管道的标高,或使传感器的下游具有足够的背压对于液固两相流体,最好采用垂直安装,使被传感器衬里磨损均匀,延长使用寿命。
插入式电磁流量计不管是水平安装或是垂直安装,在连续生产的工艺管道上,为了不影响生产,便于仪表维修拆装,传感器尽可能采用与原先主工艺管道并联安装(旁路管)的
方式,特别对有严重污染要经常清洗的液体。
是传感器不卸下,在线清洗的安装实例。
直管段长度最佳为流量计前≥10DN,后端≥5DN,当现场工况不允许时,最少满足前端≥5DN,后端≥2DN。
