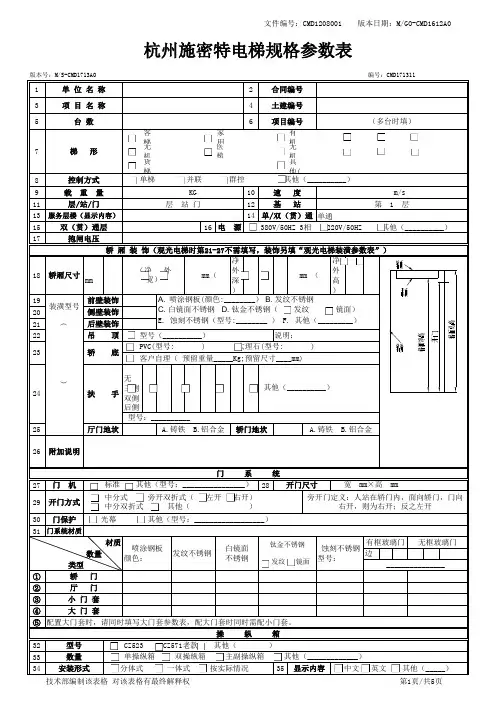

附件：电梯规格及技术参数表表一表二主机：永磁同步无齿轮曳引系统全套；小机房；拖动方式：交流变频、变压、调速微电脑控制（VVVF）；控制方式：上下集选控制；控制系统：32位主控微机和变频器，两台并联，单台独立运行；开门方式：水平两片中央对开式；门机控制系统：微机变频门机电源：三相动力用380V50Hz，单相照明用220V50Hz（±7%以内）；表三1、规格说明1）轿厢轿厢尺寸：详细尺寸见施工图；井道尺寸（图纸设计尺寸宽mm×深mm）：详细尺寸见施工图；轿厢壁：发纹不锈钢；轿门：发纹不锈钢双扇中分自动门；所有发纹不锈钢厚度不低于1.0mm；轿厢天花板：普通标准；轿厢地板：防火防滑耐磨地板；通风装置：轴流式风扇轿箱操纵板：A、数字型楼层显示器；B、具有与停靠层同数之楼层按扭；C、上升与下降方向指示；D、紧急呼叫按扭；E、开门与关门按扭各一付，并以图形表示；F、隐蔽式对讲机一付；G、标识厂牌、用途、乘人数、限载重及操作说明；H、一个以钥匙操作之开关，箱内有停止照明、停止风扇开关。
2）入口设计出口尺寸：800mm、900mm宽×2100mm高（具体项目见设计图纸和要求）门套：详见电梯外装饰图；出入口指示器：按扭指示一体型。
2. 电梯应符合的技术标准2.1中华人民共和国承认的国际标准、ISO国际标准化组织标准、中华人民共和国颁布的标准2.2 制造安装有关标准和规范《电梯制造及安装安全规范》GB7588—2003。
《电梯技术条件》、GB10058《电梯试验方法》GB10059《电梯安装验收规范》GB10060及现行有关标准和规范。
请在投标书中说明采用的安全标准和设计标准，但不低于我国现行标准的要求。
3. 功能要求表。
一、电梯参数表二、电梯系统要求要求提供优质电梯产品，质量上乘，使电梯具有高运行效率和舒适平稳的驱动性能，具有节能和便于维修保养的故障诊断等系统。
2.1投标人在投标文件中必须提供完整的电梯型号规格，所供电梯必须是同系列内档次较高的产品。
2.2供电电源：380V-3-50Hz2.3额定功率：要求投标人报出每台电梯的具体指标值。
2.4电磁兼容性：要求投标人提供以下两方面的指标值，并确认能否满足本用户的电梯安装环境条件。
2.4.1所提供的电梯产品对环境的电磁辐射指标。
2.4.2所提供的电梯产品抵抗外部电磁辐射指标。
2.5噪声水平：机房内≤75dB，运行噪音≤50dB，轿门开/关门时≤55dB。
2.6平均无故障工作时间：要求投标人提出控制柜、曳引机、门机、门锁、限速器、安全钳、轿门、层门以及电梯整机的具体指标值。
2.7使用寿命：要求投标人提出具体指标值。
2.8控制柜：分散控制系统应满足抗干扰能力强、实时性高、通信容量大等要求；拖动控制系统采用不低于VVVF变压变频调速的控制技术，双微机控制，控制版采用不低于32位的CPU。
2.8.1整机可靠性，列出起制动运行60000次中，失效（故障）次数,（不应超过5次）；2.8.2控制柜可靠性，电梯起制动运行60000次中，控制柜失效（故障）次数,（不应超过2次）；2.8.3启动加速度值、制动减速度值；2.8.4最大加减速度；2.8.5平层准确度；2.9曳引机：提供高效节能并具有良好动力特性的无齿轮曳引机，驱动电机为永磁同步电机。
2.9.1定子绕组的绝缘电阻在热状态时或温升实验结束时，不应小于0.5MΩ，冷态绝缘电阻不小于5MΩ；2.9.2制动电磁铁的最低吸合电压和最高释放电压应分别低于额定电压的80%和55%；2.9.3制动器制动响应时间不应大于0.5s，对于兼作轿厢上行超速保护装置制动元件的曳引机制动器，监控电梯失速时，不能超过电梯额定速度的115%；2.9.4制动器线圈耐压试验：导电部分对地间施以1000V电压，历时1min不应出现击穿现象。
电梯参数清单2、各项尺寸等数据以设计院提供的设计图纸为准，数据若有偏差以实际尺寸为准。
3、如果中标人所投电梯与现场条件不符，由中标人进行整改，所有费用由中标人承担。
4、中标人在确定中标后7日内确保再次（自行）踏勘，合同同步签订，主要条款以招标文件为准，否则视为中标人违约，招标人有权取消其中标资格、没收履约保证金并保留索赔权利。
因招标人或施工现场还没有具备勘探条件的除外。
5、其他详见设计院提供的设计图纸。
电梯安装应按图纸要求。
6、井道尺寸按图纸设计说明电梯参数为准（同上述参数表）第二节技术要求1、总体要求电梯的制造、安装、维修、验收规范等一律按照相关国家标准执行，下列所示标准和规范均有效。
所有标准和规范都有可能被修订，如有修订，投标人提供的电梯及安装服务应按最新版本要求。
包括：GB7588-2003《电梯制造与安全规范》GB/T7025.1-3--1997《电梯主参数及轿箱、井道、机房的型式及尺寸》GB/T 10060-2011《电梯安装验收规范》GB/T10059-1997《电梯试验方法》GB/T10058-2009《电梯技术条件》GB/T18775-2002《电梯维修规范》GB50182-93《电气装置安装工程电梯电气装置施工验收规范》《特种设备安全监察条例》《特种设备安全法》国质检锅[2003]251号《机电类特种设备安装改造维修许可规则（试行）》其它有关标准及安徽省、马鞍山市的相关规定。
2技术要求：2.1货梯配置要求曳引机：蜗轮蜗杆交流异步有齿轮驱动（或永磁同步无齿轮），有机房轿箱：涂装钢板南北贯通式轿厢，并设置智能卡控制门套：各层均为涂装钢板（小门套）厅门：各层均为涂装钢板轿厢操纵板：发纹不锈钢层召唤：发纹不锈钢，红色七段码开门方式：中分门机要求：变频门机2.1.1功能要求修正运行安全钳触点电源相位故障监测紧急轿厢照明，独立照明轿门触点运行时间监察轿厢下行超速保护轿厢限速器张紧块安全触点电梯门重复开关轿门限位开关轿厢上行超速保护上下越层及上下极限保护同步运行轿顶急停开关轿厢照明主开关—机房井道急停开关，一个开关紧急电池供电轿厢限速器安全触点缓冲器开关五方通话-6台及以下故障自诊断救助运行功能，适用中国市场电阻制动多方通话-7台及以上救助运行功能，向上和向下按钮，另加运行使能按钮门锁回路检测电梯主开关关门按钮，带指示灯轿厢照明，手动轿厢通风，手动电梯变频驱动开门按钮，带指示灯单一光幕主楼层停靠，门关外呼重新开门功能反向内呼启动补偿取消轿厢虚假召唤，通过双击目标层内招按钮取消轿厢虚假召唤，通过计算停站数外呼登记显示灯控制柜内部件标签运行方向箭头显示厅外轿厢位置指示，七段码开门延时按钮轿厢位置指示运行方向箭头显示2.2 客梯配置要求曳引机：永磁同步，无齿轮，小机房轿箱：发纹不锈钢门套：各层均为发纹不锈钢（小门套）厅门：各层均为发纹不锈钢轿厢操纵板：发纹不锈钢轿底：大理石地面通风方式：风扇（无水空调）层召唤：发纹不锈钢，七段码显示开门方式：中分门机要求：变频门机无障碍客梯要求：三侧扶手、盲文按钮、后壁镜面不锈钢2.2.1功能要求修正运行安全钳触点电源相位故障监测对通讯信号传输进行干扰评价轿门触点运行时间监察轿厢下行超速保护马达过热保护，自动复位的热敏电阻电阻制动轿门限位开关轿厢上行超速保护紧急轿厢照明，独立照明换站停靠轿顶急停开关紧急电池供电轿厢照明主开关—机房缓冲器开关优先放人电梯主开关—机房轿厢限速器张紧块安全触点故障自诊断消防返回电梯门重复开关救助运行功能，适用中国市场禁止开门功能同步运行五方通话-6台及以下上下越层及上下极限保护门锁回路检测井道急停开关，一个开关多方通话-7台及以上救助运行功能，向上和向下按钮，另加运行使能按钮故障分级处理轿厢限速器安全触点提前开门关门按钮，带指示灯指令登记删除按钮粘滞监察，内外呼，部服务本按钮单一光幕开门按钮，带指示灯加速段截车响应外呼重新开门功能，多次反向内呼启动补偿电梯变频驱动检修用开关门按钮外呼互锁精确再平层内呼快速关门取消轿厢虚假召唤直接停靠自动生成最佳曲线检修运行满载直驶内呼优先服务，连续信号退出服务开关，门关，照明关自动返基站外呼登记显示灯轿厢位置指示运行方向箭头显示厅外轿厢位置指示，七段码内呼登记蜂鸣运行方向箭头显示超载功能，指示灯持续亮轿内轿厢位置指示，七段码内呼登记显示灯控制柜内部件标签起动计数器，起动次数，断电不丢失2.3其他要求：1、客梯与货梯五方对讲系统联网到监控中心并同时与两个门岗联网，相应的设备应支持并提供系统联网用线说明系统图。
一、电梯技术规格表一、主要参数产品系列：TWJ/100系列梯种传菜电梯机房位置井道顶部载重100KG速度0.4m/s顶层高度3米以上开门方式手动上下中分门停站数2层2站2 门二、技术参数驱动方式曳引交流单速曳引比41:1控制系统微机控制三、轿厢描述轿厢尺寸600宽600 深600 高（mm）可根据客户需求进行改装！四、轿厢材质轿厢与厅门的材料：201发纹不锈钢1.2mm（实际厚度1.13mm）五、土建井道井道尺寸1000宽X 1000 深（mm）六、土建厅门厅门尺寸800 宽X 600 高（mm）七、主电源供应主电源单股三向五线制电源差±7%照明单设机房照明温度范围40°八、厅门尺寸800 宽X 600 高（mm）九、主电源供应主电源单股三向五线制电源差±7%照明单设机房照明温度范围40°十、工程总价,贰万捌仟伍佰元整.小写,28500.00元。
（含土建）二、配置表三、主要控制功能表详细功能介绍：杂物电梯特点：微机控制、模块化系统及先进的自检程序为一体的全电脑控制的电梯；控制技术先进、设计新颖独特、结构紧凑、做工精良；操作简便、安全可靠、噪音低、易于维修保养；占用空间小、无需很强的土建承载力、电梯无需土建井道、机房，只要将杂物电梯相对位置的楼板留好预留洞口即可，给建筑整体设计和布局带来方便；每年不断推出新款、新配置、新功能。
电梯标注功能：电锁功能基站呼梯盒配备电锁用于启动和关闭电梯的控制电路。
自动平层功能：当因某种原因，诸如停电或操作不当造成轿厢未停靠在任何一层站的平层位置时，用电锁重新开启电梯，本电梯能自动下行至临层站平层，并显示停靠的楼层，以便电梯正常运行。
电气门联锁功能：各层门均有电气门联锁开关，当任何一层厅门打开时，电梯停止运行，保证人员使用安全。
层门机械锁功能：每层厅门均装有机械门锁，当轿厢不在本层站停靠时，层门不能开启，如遇到特殊情况，可用本公司随梯配带的专用钥匙开启层门，此钥匙专供电梯管理人员使用。
电梯参数清单2、各项尺寸等数据以设计院提供的设计图纸为准，数据若有偏差以实际尺寸为准。
3、如果中标人所投电梯与现场条件不符，由中标人进行整改，所有费用由中标人承担。
4、中标人在确定中标后7日内确保再次（自行）踏勘，合同同步签订，主要条款以招标文件为准，否则视为中标人违约，招标人有权取消其中标资格、没收履约保证金并保留索赔权利。
因招标人或施工现场还没有具备勘探条件的除外。
5、其他详见设计院提供的设计图纸。
电梯安装应按图纸要求。
6、井道尺寸按图纸设计说明电梯参数为准（同上述参数表）第二节技术要求1、总体要求电梯的制造、安装、维修、验收规范等一律按照相关国家标准执行，下列所示标准和规范均有效。
所有标准和规范都有可能被修订，如有修订，投标人提供的电梯及安装服务应按最新版本要求。
包括：GB7588-2003《电梯制造与安全规范》GB/T7025.1-3--1997《电梯主参数及轿箱、井道、机房的型式及尺寸》GB/T 10060-2011《电梯安装验收规范》GB/T10059-1997《电梯试验方法》GB/T10058-2009《电梯技术条件》GB/T18775-2002《电梯维修规范》GB50182-93《电气装置安装工程电梯电气装置施工验收规范》《特种设备安全监察条例》《特种设备安全法》国质检锅[2003]251号《机电类特种设备安装改造维修许可规则（试行）》其它有关标准及安徽省、马鞍山市的相关规定。
2技术要求：2.1货梯配置要求曳引机：蜗轮蜗杆交流异步有齿轮驱动（或永磁同步无齿轮），有机房轿箱：涂装钢板南北贯通式轿厢，并设置智能卡控制门套：各层均为涂装钢板（小门套）厅门：各层均为涂装钢板轿厢操纵板：发纹不锈钢层召唤：发纹不锈钢，红色七段码开门方式：中分门机要求：变频门机2.1.1功能要求修正运行安全钳触点电源相位故障监测紧急轿厢照明，独立照明轿门触点运行时间监察轿厢下行超速保护轿厢限速器张紧块安全触点电梯门重复开关轿门限位开关轿厢上行超速保护上下越层及上下极限保护同步运行轿顶急停开关轿厢照明主开关—机房井道急停开关，一个开关紧急电池供电轿厢限速器安全触点缓冲器开关五方通话-6台及以下故障自诊断救助运行功能，适用中国市场电阻制动多方通话-7台及以上救助运行功能，向上和向下按钮，另加运行使能按钮门锁回路检测电梯主开关关门按钮，带指示灯轿厢照明，手动轿厢通风，手动电梯变频驱动开门按钮，带指示灯单一光幕主楼层停靠，门关外呼重新开门功能反向内呼启动补偿取消轿厢虚假召唤，通过双击目标层内招按钮取消轿厢虚假召唤，通过计算停站数外呼登记显示灯控制柜内部件标签运行方向箭头显示厅外轿厢位置指示，七段码开门延时按钮轿厢位置指示运行方向箭头显示2.2 客梯配置要求曳引机：永磁同步，无齿轮，小机房轿箱：发纹不锈钢门套：各层均为发纹不锈钢（小门套）厅门：各层均为发纹不锈钢轿厢操纵板：发纹不锈钢轿底：大理石地面通风方式：风扇（无水空调）层召唤：发纹不锈钢，七段码显示开门方式：中分门机要求：变频门机无障碍客梯要求：三侧扶手、盲文按钮、后壁镜面不锈钢2.2.1功能要求修正运行安全钳触点电源相位故障监测对通讯信号传输进行干扰评价轿门触点运行时间监察轿厢下行超速保护马达过热保护，自动复位的热敏电阻电阻制动轿门限位开关轿厢上行超速保护紧急轿厢照明，独立照明换站停靠轿顶急停开关紧急电池供电轿厢照明主开关—机房缓冲器开关优先放人电梯主开关—机房轿厢限速器张紧块安全触点故障自诊断消防返回电梯门重复开关救助运行功能，适用中国市场禁止开门功能同步运行五方通话-6台及以下上下越层及上下极限保护门锁回路检测井道急停开关，一个开关多方通话-7台及以上救助运行功能，向上和向下按钮，另加运行使能按钮故障分级处理轿厢限速器安全触点提前开门关门按钮，带指示灯指令登记删除按钮粘滞监察，内外呼，部服务本按钮单一光幕开门按钮，带指示灯加速段截车响应外呼重新开门功能，多次反向内呼启动补偿电梯变频驱动检修用开关门按钮外呼互锁精确再平层内呼快速关门取消轿厢虚假召唤直接停靠自动生成最佳曲线检修运行满载直驶内呼优先服务，连续信号退出服务开关，门关，照明关自动返基站外呼登记显示灯轿厢位置指示运行方向箭头显示厅外轿厢位置指示，七段码内呼登记蜂鸣运行方向箭头显示超载功能，指示灯持续亮轿内轿厢位置指示，七段码内呼登记显示灯控制柜内部件标签起动计数器，起动次数，断电不丢失2.3其他要求：1、客梯与货梯五方对讲系统联网到监控中心并同时与两个门岗联网，相应的设备应支持并提供系统联网用线说明系统图。
有机房客梯井道地坑和顶层空间的计算注：红色部分需要填数据额定重量1600额定速度 1.75→OH-210210600顶层高度4300轿顶轮520680底坑深度1800中分前壁安装轿厢净高2400→2580150直梁长度3190护栏高度700150导靴高度150当对重完全压在它的缓冲器上时：A、轿厢导轨长度应能提供进一步制导行程，L1≥0.1+0.035*V 2=207.1875mmL1'=4300-3190-150-150-210+180+175=955>L1B、轿顶最高面积的水平面与位于轿厢投影部分井道顶最低部件的水平面之间的自由垂直距离L2不应小于1.0+0.035*V 2=1107.1875mm L2'=4300-2580-150-210=1360mm >L2C、井道顶的最低部件与固定在轿厢顶上设备的最高部件之间的自由垂直距离L3不应小于0.3+0.035 V 2=407.1875mm L3'=4300-3190-680-150-210+175+180=425>L3L3'=4300-2580-700-150-210=660>L3D、与导靴顶的自由垂直距离L4≥0.1+0.035*V 2=207.1875mm L4'=4300-3190-150-150-210+160+175=944>L4当轿厢完全压在它的缓冲器上时：A、底坑底和轿厢底部件之间的自由距离L5≥500mmL5'=1800-175-180-12-150-210=1073>L5B、轿厢护脚板与底坑底之间的自由距离L6≥100mmL6'=1800-850-150-210=590>L6对重架长度计算：对重导轨距：1170-1重量备注360200055.565015.924132.8125不满足要求轿厢有效高度最小直梁长轿厢缓冲距对重缓冲距对重块尺寸1100*140*80应发的对重块重量：对重块的块数：该电梯对重架最小长度：该电梯井道参数可做到对重架最大长度为：3185满足要求的自由垂直距离满足要求满足要求满足要求满足要求满足要求满足要求直梁长度≥。
附件1电梯基本参数附件2 电梯装饰要求附件3、电梯功能附件4电梯配置清单附件5供方承担的工作以下与设备安装工程有关的工作应由供方按照电梯安装要求提交的并经双方确认的布置图和规格执行，并且符合国家的有关规范、标准、法律、法规及条列。
具体要求如下：工程准备：1、预计安装工程开工前，派员前往工地检查土建是否具备开工条件。
2、设备到货后协同需方共同接受验货。
3、协助需方向当地政府部门办理安装工程所需手续。
4、会同需方对设备进行仔细的开箱清点。
安装施工：1、遵守需方和施工现场劳动和安全纪律。
2、严格按照国家标准和公司内部质量标准，按合同规定的进度，科学管理精细施工。
3、向业主和总包提供施工方案，人员组织及施工进度计划。
4、协同需方和现场监理严管工程质量和施工安全，负责施工过程中的防火和安全作业，以及设备和人身安全责任。
5、认真做好施工期间的产品保护工作。
6、自备安装和调试工具、仪器仪表，全面负责设备的安装和调试。
7、供方井道施工脚手架的搭建和拆除、搭建的脚手架须符合安全标准。
8、供方负责将大型（重载）设备吊至适当的位置。
9、供方提供并安装井道底坑内爬梯。
10、供方提供井道照明和底坑检查用电源插座.工程竣工：1、工程竣工后，向需方移交通过国家和地方检测部门以及公司内检的优质产品和相关的证书随机文件和设备安全准运证。
交总包单位整理后，统一交档案室存档。
2、向业主和供方提高优质的售后服务和24小时热线服务与产品咨询。
3、与供方建立长期友好的合作关系，提供长期的技术支持和运行维保服务。
（以上工作当中所产生费用由乙方自行承担）附件6需方负责协调完成的工作以下各项与设备工程有关的准备工作是需方应尽的义务，应由需方根据供方提供，并经双方确认的规格配置所需要的施工图执行，并应符合国家和地方性的行业法律法规和条列。
具体要求如下：1、需方监理应根据供方提供的，并经双方确认的产品施工图，向供方提供满足产品安装的土建井道结构，并相应完成满足施工图中《注意事项》内的要求。
