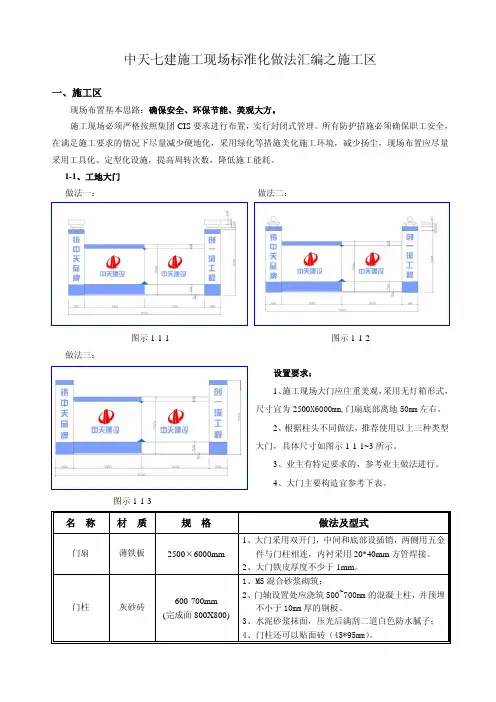

中天七建施工现场标准化做法汇编之施工区一、施工区现场布置基本思路:确保安全、环保节能、美观大方。
施工现场必须严格按照集团CIS要求进行布置,实行封闭式管理。
所有防护措施必须确保职工安全,在满足施工要求的情况下尽量减少硬地化,采用绿化等措施美化施工环境,减少扬尘,现场布置应尽量采用工具化、定型化设施,提高周转次数,降低施工能耗。
1-1、工地大门做法一:做法二:图示1-1-1 图示1-1-2 做法三:设置要求:1、施工现场大门应庄重美观,采用无灯箱形式,尺寸宜为2500X6000mm,门扇底部离地50mm左右。
2、根据柱头不同做法,推荐使用以上三种类型大门,具体尺寸如图示1-1-1~3所示。
3、业主有特定要求的,参考业主做法进行。
4、大门主要构造宜参考下表。
图示1-1-3名称材质规格做法及型式门扇薄铁板2500×6000mm1、大门采用双开门,中间和底部设插销,两侧用五金件与门柱相连,内衬采用20*40mm方管焊接。
2、大门铁皮厚度不少于1mm。
门柱灰砂砖600-700mm(完成面800X800)1、M5混合砂浆砌筑;2、门轴设置处应浇筑500~700mm的混凝土柱,并预埋不小于10mm厚的钢板。
3、水泥砂浆抹面,压光后满刮二道白色防水腻子;4、门柱还可以贴面砖(45*95mm)。
做法一:砖砌做法(推荐做法)图示1-2-1图示1-2-2门柱基础 混凝土900×900×300mm 根据当地地质情况,建议基础埋深不小于1m (厚度);颜色及色带油漆1、 大门颜色为白色,上下各刷一道中天蓝色带,上色带宽200mm ,下色带宽500mm ,门柱上色带宽200mm ,下色带与大门色带齐平。
2、 大门在第二个工地重复利用时,应对大门进行二次刷漆,保证观感良好。
标识涂料1、文字为中天蓝(C80M50),标志为中天红色(M100Y100)。
2、中文字体采用综艺体,英文字体为NEW TIME ROMAN 。
中天建设集团项目综合评价管理办法(2017版)第一章总则第一条为贯彻集团公司“每建必优、品质为先”的工程管理方针,进一步推动项目管理标准化建设,将原项目综合评价管理办法(“标杆工程”、“基本达标工程”、“拉闸工程”)与项目管理标准化评价标准进行整合,纳入统一的综合评价体系,同时提升标杆工程的标准和项目管理标准化的导向性,特制定本办法。
第二条所有中天建设集团各区域公司所辖的在建项目,必须纳入本评价办法。
第二章项目评价办法第三条评价部门项目综合评价由集团或区域公司组织开展,集团以复核为主。
各区域公司要求对所有符合条件的在建工程,不定期组织动态评价,评价结果实时录入项目管理信息化系统,在区域内通报。
集团项目管理标准化部结合集团大检查或组织验评组随机抽查。
第四条评价阶段项目在主体施工至1/2阶段即可开展综合评价,通过区域验评达2.0和区域标杆后方可申请集团标杆工程验评。
第五条评价内容项目综合评价针对项目综合管理、质量管理、安全管理、文明施工及CIS、技术管理、施工资料、项目风险管理等专业进行检查,总分100分,详见附表1《项目综合评价得分汇总表》。
1、项目综合管理主要检查项目部各岗位管理人员实际配置情况,按照“人、证、岗”统一的要求,管理人员持证情况,项目经理与管理团队是否签订明确的目标责任制,项目部是否形成定期培训学习机制、信息化平台使用以及顾客满意度情况等。
具体详见附表2《项目综合管理检查评分表》。
2、质量管理检查内容主要包括质量类标准化管理动作、实测实量、观感质量及主材检查(详见附表3)。
在测区内若有修补的按打磨修补程度不同分为A、B、C三级,其实测成绩按修正系数进行折算。
修补打磨现象判定标准如下:3、安全管理检查内容主要包括安全管理体系及安全类标准化管理动作、脚手架管理、高处作业管理、消防管理、临时用电管理、机械设备管理等(详见附表4)。
4、文明施工及CIS主要检查标准化管理动作、工地外貌、办公区、施工区、生活区以及绿色施工等(详见附表5)。
万科·兰乔圣菲(A区)创建文明城市施工方案编制:审核:中天建设集团有限公司2017年 5月 1日目录一、工程概况二、组织措施三、管理措施(一)工作目标(二)创建标准及责任划分(三)工地卫生(四)文明建设(五)创建安全文明施工场所的基本要求(六)消防设施三通一平和排水控尘、控废(七)作业区域的条理化和防(围)护(八)材料、设备工具存放保管(九)工地消防(十)生产环境方面要求(十一)施工人员生活环境与生活条件方面要求万科·兰乔圣菲A区项目创建文明城市施工方案一、工程项目概况建设工程名称:万科·兰乔圣菲A区建设工程地点:乌鲁木齐市沙依巴克区环卫南路59号工程建设单位:乌鲁木齐市雅玛西岸房地产有限公司工程施工单位:中天建设集团新疆分公司工程监理单位:新疆昆仑工程监理有限责任公司地质勘查单位:新疆新工勘岩土工程勘察设计院有限公司工程设计单位:新疆原创城市设计研究院建筑结构类型:框架剪力墙结构建筑层数:地上11层地下1层工程特点:本工程位于乌鲁木齐市沙依巴克区环卫南路59号。
设计使用年限50年、抗震设防烈度七度,现浇钢筋混凝土剪力墙结构。
本工程总建筑面积84274.54㎡平方米,共计21栋单体建筑,其中9栋小高层(11层)地上建筑面积45367.82平方米,地下人防建筑面积16730.30平方米;10栋(3层)联排别墅,地上建筑面积14521.34平方米,地下建筑面积4906.5平方米,1栋商业楼(2层)建筑面积1100.08平方米。
建筑工程设计主楼耐火等级不低于二级,地下室耐火等级不低于一二级。
本工程模板体系采用竹胶合板及钢管支撑体系。
二、组织措施成立创城小组,小组名单如下:组长:刘丰组员:吴永红、王国文、马文涛、陈超伟创城小组的权限、责任、范围包括:创城小组的权限:创城小组发现未按监理方及建设方批准的创城方案施工的,有责令施工队限期整改的权力;如没有整改或整改不到位,有权进行经济处罚甚至要求返工、整改;创城小组的责任:尽量消除因施工原因造成不必要的问题;创城小组的负责范围:本细则中所涉及的属我方承包范围的文明施。
安全文明在手,天下我有!平面布置原则1、平面图布置应符合安全、文明施工、消防、环境保护要求。
2、场内道路畅通,满足施工和消防要求,运输方便。
施工现场能正常组织排水.3、施工材料尽量靠近使用地点,减少二次搬运.4、垂直运输设备可以正常安装与拆除.5、现场布置紧凑,满足施工要求的基础上尽量减少施工场地,便于管理,做到少硬化,多绿化。
6、施工区应与办公、生活区划分清晰,并有相应的隔离措施.7、临时用房选址合理,应避开建筑物和管线的位置,防止不必要的搬迁。
8、临时设施的布置应便于工人生产和生活,办公用房靠近施工现场,娱乐活动设施应在生活区范围内.总平面图包含的内容1、在建工程建筑物具体位置、施工通道、临时用电用水布设、现场排水。
2、大门、门卫室、围墙、大门口车辆冲洗设施及三级沉淀池.3、施工现场标识标牌位置(八牌二图、班前讲评台、消防台、宣传栏等)。
4、办公区(会议室及各职能办公室设置情况、停车处、绿化)。
5、生活区(宿舍楼、厕所、厨房和餐厅、医务室、民工学校、职工活动室、盥洗室和浴室、洗衣房、晒衣区和雨天晾衣棚、停车棚、化粪池、隔油池、绿化)。
6、施工区(总配室、试块养护室、土建仓库、班组仓库和危险品仓库、班组工具间、茶水亭和吸烟区、各类加工棚、可回收废料池、不可回收废料池、大中型机械、安全通道、搅拌场地和三级沉淀池、现场材料堆放的场地、绿化).门柱做法:采用定型化格构柱做法,型钢龙骨+铝板(或白铁皮),底部用化学螺栓固定(或与基础预埋件焊接).门柱应具有足够的承载力以抵抗风力等荷载,刷防锈漆+白色油漆和中天蓝涂料。
1、门柱采用外砖砌、内浇捣砼柱,砼柱内配钢筋,表面1:2水泥砂浆粉刷。
门轴预埋铁件确保有足够的锚固力,门轴设置在门柱内侧。
2、门柱刷中天蓝涂料和白色防水涂料.风险区划分:施工区内,根据高空作业区的分布,划分一级、二级风险区。
一级风险区为塔吊工作范围内,以及外架周边区域。
二级风险区为施工现场除了一级风险区的其他区域。
中天七建施工现场标准化做法汇编之办公区二、办公区:施工现场办公区域设置要求简洁、清爽,办公桌、会议桌力求简洁,避免使用大型会议桌类型。
办公区严禁住人,保证办公区良好观感,区域内尽量减少硬地化面积,增加绿化美化环境。
海南地区项目须采取相应的防台风、遮阳措施。
2-1、会议室设置要求:1、会议室应设置在底层。
会议室宜设置成长方形,且面积宜不小于40平方米(推荐尺寸:7.2*10.8m ),层高在2.7米以上,要求吊顶,窗户挂设公司统一订制的印制有中天相关标识的窗帘(1.80m 宽);2、会议桌及椅子配置要求简洁、大方,确保不起皮、掉皮,座位数不少于30位,其次还应配备音响、电动投影图示2-1-1 以及适量的绿化盆景。
(图示2-1-1~2所示)3、正侧上方挂设“诚信、务实、创新、领先” (采用8mmPVC 板材料 ,文字大小400*400mm ,中天LOGO 大小500*500mm ),墙上张贴工程概况、工程管理目标、项目组织机构图、安全文明领导小组、综合管理体系职能分配表、中天集团核心价值观、综合管理体系方针、中天人的文化修养共八块图牌(采用KT 板材料,规格700*900mm )。
图牌张贴上口必须齐平。
4、办公楼二楼栏杆挂设“科学管理 精益求精”标牌。
(规格:800*800mm,采用PVC 板材料制作,LOGO 放中间挂设)5、会议室一角须设置报刊阅览区,放置公司简报、中 天人简报、中天技术、建筑安全等杂志及报纸。
(图示2-1-3)6、办公楼二楼走廊,栏杆底部应设置180~200mm 踢脚 板,并刷黄黑色带。
图示2-1-3图示2-1-22-2、监控室设置要求:1、施工现场宜配置网络电子监控系统,以下位置必须监控探头:大门出入口、办公区走廊上部、塔吊上部及现场外围围墙,监控室宜与会议室相连,即时录像,监控室应安排专人负责监控,以实现全过程跟踪监控管理。
2、监控室尺寸一般为5.4*1.8或7.2*1.8m,挂设管理制度牌,设置专人值班,并有相关记录。
中天七建安全文明施工措施图片
“十牌一图”
配电房上锁专人管理,有检验合格牌、
消防设施完备;
工地设置休息吸烟区,提供饮用水
现场消防设施摆放整齐美观
机修房消防设施
提升架设置双层顶棚防护,底层四周设安全网
提升架入口警示标识齐全明显
提升机操作间内安全操作规程牌
提升机操作间外立面油漆,较美观
提升架层间设呼叫器、层间门电控锁,提升平台未停定或位置不正确,门不能打开
安全照明灯
洒水车,简单有效降低地面飞尘入口双层防护,警示标识齐全明显首层入口标牌齐全
施工安全通道标示完整
砂浆搅拌机安全操作流程及砂浆配比在明显位置标示
砂浆配比在明显位置标示方便现场施工及监督
塔吊证照齐全,标示清晰,并有日常自检牌
消防设施摆放规整,标示明显
脚手架合格证
电箱接线整齐规范
钢筋堆场材料标识牌
钢筋堆场材料标识分类清晰
钢筋加工场机械安全操作规程牌
砖砌体在完成后张贴合格牌,填明完成日期及相关人员姓名
样板标识清晰美观
样板标识清晰美观
样板标识清晰美观样板标识清晰美观。

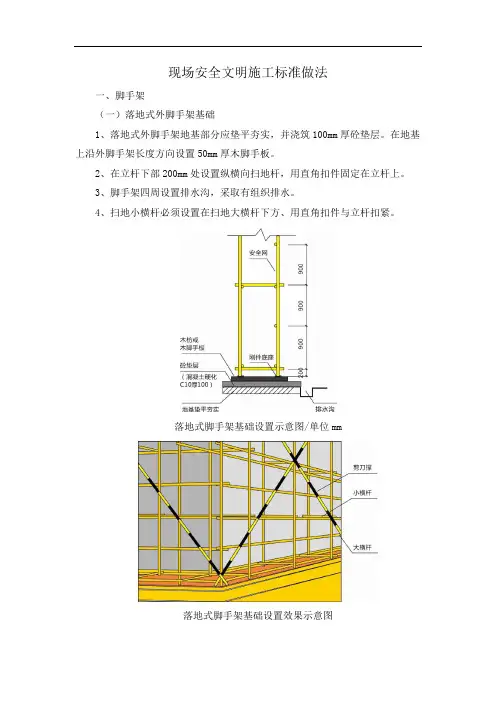

现场安全文明施工标准做法一、脚手架(一)落地式外脚手架基础1、落地式外脚手架地基部分应垫平夯实,并浇筑100mm厚砼垫层。
在地基上沿外脚手架长度方向设置50mm厚木脚手板。
2、在立杆下部200mm处设置纵横向扫地杆,用直角扣件固定在立杆上。
3、脚手架四周设置排水沟,采取有组织排水。
4、扫地小横杆必须设置在扫地大横杆下方、用直角扣件与立杆扣紧。
落地式脚手架基础设置示意图/单位mm落地式脚手架基础设置效果示意图(二)外脚手架杆件布置1、架体阴阳转角处应设置4根立杆,大横杆应连通封闭。
2、内外立杆应对齐设置,每一组立杆必须设置小横杆。
3、立杆除顶层顶部外必须采用对接,大横杆在架体转角处外可以搭接,剪刀撑必须搭接,剪刀撑斜杆与地面倾角宜为45°~60°。
4、剪刀撑、连墙件必须随外脚手架同步搭设、同步拆除。
严禁后搭或先拆。
剪刀撑搭设方法示意图/单位mm杆件搭接大样/单位mm(三)外脚手架连墙件的设置1、连墙杆是保证脚手架稳定最重要的杆件,连墙件应从第一步纵向水平杆处开始设置,在“一字型”、“开口型”两端必须加强设置连墙件。
连墙体的垂直间距离应大于建筑物的层高,并不应大于4m(两步)。
2、连墙件应靠近主节点设置,偏离主节点的距离不应大于300mm。
3、搭设高度超过24m的双排脚手架应采用刚性连墙件与建筑物可靠连接。
4、刚性连墙件两部三跨。
连墙杆示意图1/单位mm连墙杆示意图2/单位mm连墙杆示意图3/单位mm(四)悬挑脚手架1、悬挑脚手架底座必须采用工字钢悬挑形式,工字钢型号和位置应符合施工方案要求。
2、脚手架底部应按规范要求沿纵横方向设置扫地杆,悬挑梁上表面应加焊钢筋以固定立杆,在横杆上方使用木模板进行封闭。
3、悬挑脚手架底部立杆内侧设置200mm高踢脚板。
4、钢丝绳的直径不应小于14mm,预埋吊环其直径不宜小于20mm(或计算确定),预埋吊环应使用HPB235级钢筋制作。
钢丝绳卡不得少于3个。
2017年-安全文明施工管理制度(完整版)1. 前言本管理制度旨在加强施工工程的安全和管理。
本文档涉及到的内容包括但不限于规章制度、安全管理、文明施工、现场卫生、环保、安全教育等方面,以及重点问题的处置方法。
2. 规章制度2.1 人员管理•严格按照规定做好施工人员入职及离职手续的办理。
•各类人员进出工地应在门卫登记,并佩戴好个人工作证明和头盔。
•对于违反于规定的行为,视具体情况采取相应的惩戒措施。
2.2 工作场所管理•施工现场应设立标志牌,防止非施工人员或物影响施工的正常进行。
•严禁在明火、易燃易爆物等危险环境中作业。
•立即处理机械设备、脚手架搭设等的具体安装问题。
•严格按照相关法律规定和监管部门要求做好各项验收工作。
2.3 安全措施管理•安全标示和警示牌应该在施工工地的显著位置醒目地设置,以提醒大众、施工人员和其他相关人员注意安全事项。
•在危险场所及作业过程中应采取有效的防范措施,防范现场事故的发生。
•重要节点、危险位置、安全设备等施工项目应纳入监管范围之内,进行安全检查。
3. 安全管理3.1 安全责任制•建立和完善项目安全管理的责任制和工作流程。
•确定各部门安全管理职责和具体工作要求,使责任到人,责任到位。
•建立、完善现场安全监管机制,确保管理层将安全控制在可控范围之内。
3.2 安全规划•安全规划应伴随工程开展的完整过程,建立和完善安全规划机制。
•针对施工现场和施工人员采取相应的安全工作措施,确保施工过程中的安全。
•在施工前,应组织相关人员制定安全工作方案,以便在发生事故后能够及时反应和实施措施。
3.3 安全教育•对施工人员进行安全教育培训,确保施工员工具备安全管理和技术操作能力。
•针对不同施工工作部分开展安全教育,强化特定人员的安全意识。
•制定具体教育计划,以确保所有施工人员都接受过安全培训。
4. 文明施工4.1 环保要求•取得环保手续后方可开展施工工作。
•严禁在施工场所乱倒渣土、乱排污水等行为。
***项目***工程安全文明施工方案工程效果图编制单位:中天建设集团有限公司东北分公司编制日期: ****年**月**日编制人: ***目录一工程概况 (1)1.1总体简介 (1)1.2建筑设计简介 (1)1.3结构设计简介 (1)二施工现场布置 (1)三安全文明施工管理 (2)3.1安全组织管理 (2)3.2项目工程文明施工基本要求 (6)3.3现场安全生产工作规定 (7)3.4班组长安全生产工作责任制 (8)3.5班前安全活动制度 (8)3.6现场防火卫生须知 (8)四安全施工措施 (9)4.1脚手架的防护 (9)4.2安全网的设置 (10)4.3临边防护 (11)4.4洞口防护 (13)4.5高处安全作业规程 (15)4.6防护棚 (16)4.6机械管理 (21)4.7施工用电安全 (23)4.8防汛措施 (24)4.9突发事件应急措施 (24)4.10其他 (25)五施工过程安全控制 (25)5.1结构施工阶段的安全措施 (25)5.2装饰施工阶段的安全措施 (25)六施工现场文明施工措施 (26)6.1场容场貌 (26)6.2生活卫生 (27)6.3治安综合治理 (28)6.4保健急救 (28)七环境保护措施 (28)7.1施工现场排水、排污 (28)7.2现场生活、生产垃圾处理 (28)7.3对周边环境的保护措施 (29)7.4减少噪声措施 (29)7.5社区服务 (29)一工程概况1.1 总体简介序号项目内容1 工程名称2 工程地址3 工程性质4 建设单位5 勘察单位6 设计单位7 监理单位8 质量监督单位9 施工总承包单位10 施工主要分包单位11 合同承包范围12 合同工期13 合同质量目标1.2 建筑设计简介列表1.3 结构设计简介列表二编制依据1、《建筑施工安全检查标准》(JGJ59--2011);2、公司ISO9001、ISO14001与ISO18001综合体系标准,《环境/安全管理手册》和《环境/安全管理体系程序文件》;3、地块工程图纸、有关施工现场实际情况;4、工程施工组织设计;5、国家、省、市有关文明施工和安全生产规定。
目录第一章工程概况 (1)第二章安全生产措施 (1)一、安全生产方针和管理目标 (1)二、安全生产管理体系 (2)三、重大安全健康危害因素的识别、管理措施 (8)四、分部工程安全管理措施 (10)五、消防措施 (35)第三章文明施工措施 (38)一、文明施工目标 (39)二、文明施工管理组织 (39)三、环境保护措施 (43)四、噪音管理 (44)五、排水、排污措施 (45)六、其它管理措施 (46)第一章工程概况工程名称:广州富立鸿地产有限公司芦湾村项目北区高层住宅、地下室及商业街施工总承包建设地点:中华人民共和国广州市南沙区芦湾村范围内,进港大道与港前大道交界建设单位:广州富立鸿地产有限公司设计单位:莫伯治建筑师事务所结构类型:混凝土框架剪力墙结构建筑总面积:303965.3 m2本工程包括土建、装修装饰、机电安装及对分包专业工程的总承包管理和配合服务工作。
本建设项目包括23栋17~30层的高层,20栋1~3层商业街建筑,一层连体地下室。
高层住宅有23栋,A、B、D、E共4个户型。
建筑物高度有53.15m~92.15m等。
商业街建筑共有20栋,建筑物高度有5~10m。
编制依据《中华人民共和国安全生产法》《建设工程安全生产管理条例》《建筑施工安全检查标准》JGJ59—2011《广州市建设工程现场文明施工管理办法》(穗建质[2008]937号)第二章安全生产措施一、安全生产方针和管理目标1.1.安全生产方针安全第一,预防为主。
1.2.管理目标(1)、总体目标按安全文明施工样板工地标准。
(2)、 认真分析本工程安全重点和难点,根据现场实际情况编制安全防护和安全保证措施,搞好安全预控。
(3)、 强化安全生产管理,责任落实到人,定期检查,认真整改,消除现场安全隐患。
1.3. 安全生产施工目标分解图二、 安全生产管理体系2.1. 安全生产管理体系按照GB/T28001-2011职业健康安全管理体系标准组织安全施工,并严格执行国家工程施工安全标准与规范,加强全过程安全控制,规范安全管理工作。
