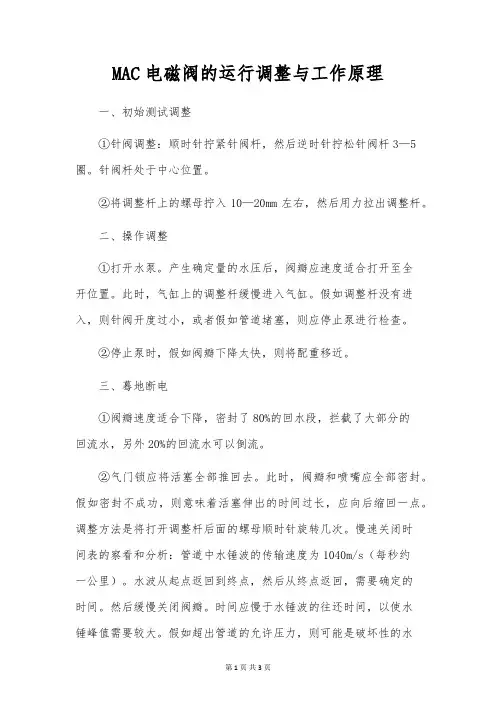

MAC电磁阀的运行调整与工作原理一、初始测试调整①针阀调整：顺时针拧紧针阀杆，然后逆时针拧松针阀杆3—5圈。
针阀杆处于中心位置。
②将调整杆上的螺母拧入10—20mm左右，然后用力拉出调整杆。
二、操作调整①打开水泵。
产生确定量的水压后，阀瓣应速度适合打开至全开位置。
此时，气缸上的调整杆缓慢进入气缸。
假如调整杆没有进入，则针阀开度过小，或者假如管道堵塞，则应停止泵进行检查。
②停止泵时，假如阀瓣下降太快，则将配重移近。
三、蓦地断电①阀瓣速度适合下降，密封了80%的回水段，拦截了大部分的回流水，另外20%的回流水可以倒流。
②气门锁应将活塞全部推回去。
此时，阀瓣和喷嘴应全部密封。
假如密封不成功，则意味着活塞伸出的时间过长，应向后缩回一点。
调整方法是将打开调整杆后面的螺母顺时针旋转几次。
慢速关闭时间表的察看和分析：管道中水锤波的传输速度为1040m/s（每秒约一公里）。
水波从起点返回到终点，然后从终点返回，需要确定的时间。
然后缓慢关闭阀瓣。
时间应慢于水锤波的往还时间，以使水锤峰值需要较大。
假如超出管道的允许压力，则可能是破坏性的水锤。
因此，在水锤波到来之前，不得关闭阀瓣。
是正确的。
调整方法：停止泵时，假如阀体及其后部产生巨大的声音振动和噪音，则说明阀瓣关闭过快。
此时，应减小针孔处的间隙（顺时针旋转针阀），同时将调整杆的螺母向后移动几圈（即逆时针旋转螺母）。
MAC电磁阀是一种防止介质沿相反方向流动的阀。
消声缓闭止回阀仅允许介质沿相同方向流动。
它的大的特点是可以全部自动工作。
自动工作原理是在流量压力的作用下，阀瓣打开。
当阀体向相反方向流动时，液压和阀瓣的自重作用在阀座上，以切断流量。
MAC电磁阀它又被称之其逆止阀，其最紧要的作用就是防止管路中的介质发生倒流。
缓闭止回阀都是要靠介质流动和气力来进行自行开启或关闭的（防止介质倒流的阀门）。
另外，需要注意的是，由于止回阀是属于自动阀的类型，所以它紧要运用在介质单向流动的管道上，且是只允许介质向一个方向流动的（以防止发生事故）。
单控电磁阀和双控电磁阀的工作原理在气路（或液路）上来说，两位三通电磁阀具有 1 个进气孔（接进气气源）、1 个出气孔（提供给目标设备气源）、1个排气孔（一般安装一个消声器，如果不怕噪音的话也可以不装。
两位五通电磁阀具有 1 个进气孔（接进气气源）、1 个正动作出气孔和 1 个反动作出气孔（分别提供给目标设备的一正一反动作的气源）、 1 个正动作排气孔和 1 个反动作排气孔（安装消声器）。
对于小型自动控制设备，气管一般选用8~12mm勺工业胶气管。
电磁阀一般选用日本SMC高档一点，不过是小日本的产品）、台湾亚德客（实惠，质量也不错）或其它国产品牌等等。
在电气上来说，两位三通电磁阀一般为单电控（即单线圈），两位五通电磁阀一般为双电控（即双线圈）。
线圈电压等级一般采用DC24V AC220V等。
两位三通电磁阀分为常闭型和常开型两种，常闭型指线圈没通电时气路是断勺，常开型指线圈没通电时气路是通勺。
常闭型两位三通电磁阀动作原理：给线圈通电，气路接通，线圈一旦断电，气路就会断开，这相当于“点动”。
常开型两位三通单电控电磁阀动作原理：给线圈通电，气路断开，线圈一旦断电，气路就会接通，这也是“点动”。
两位五通双电控电磁阀动作原理：给正动作线圈通电，则正动作气路接通（正动作出气孔有气），即使给正动作线圈断电后正动作气路仍然是接通勺，将会一直维持到给反动作线圈通电为止。
给反动作线圈通电，则反动作气路接通（反动作出气孔有气），即使给反动作线圈断电后反动作气路仍然是接通勺，将会一直维持到给正动作线圈通电为止。
这相当于“自锁”。
基于两位五通双电控电磁阀的这种特性，在设计机电控制回路或编制PLC程序的时候，可以让电磁阀线圈动作1~2秒就可以了，这样可以保护电磁阀线圈不容易损坏。
A 单电控原理图单电磁阀是通过控制电磁线圈的电流通断以及弹簧作用，来控制阀芯的运动，达到控制阀的开闭!血通电时通电时通电单m 揑左动代电兰阀的功件临理图动作示意图右侧的线圈得电，左侧弹簧压缩工作口工作口 n z\-- WAll 摆气□ H I L 阀芯 L± ~A r.-^ 口 U 1HFI昱W 撐气口 进汽口 排气口右侧的线圈失电，左侧弹簧伸出B.双电控原理双电控电磁阀通过两侧电磁线圈的得电、失电来控制开闭，当一个线圈失电，另一个未得电时可以保持阀芯不动，称为有记忆功能的阀。
派克各式电磁阀及原理介绍派克各式电磁阀及原理介绍上海维特锐专业从事各种国外工控自动化产品的进口贸易。
主要经营品牌如下：德国品牌：KRACHT 克拉克、VSE 威士、HYDAC贺德克、BUCHER布赫、P+F 倍加福FESTO 费斯托、IFM 易福门、SIEMENS 西门子、SICK 施克、TURCK图尔克、E+H 恩德斯豪斯、 LEUZE 劳易测、巴士德Barksdale、德国PLATING ELECTRONIC、 KOBOLD 科宝、巴鲁夫BALLUFF、海隆HERION 、HEIDENHAIN海德汉、HAWE哈威美国品牌：PARKER 派克、ASCO 阿斯卡、美国 ACE、VICKERS 威格士、MAC、葆德BALDOR、MOOG穆格、NUMATICS 纽曼帝克、JOUCOMATIC 捷高意大利品牌：ATOS 阿托斯、VESTA维斯塔、CAMOZZI 康茂盛、迪普马duplomatic 英国品牌：牛顿NEWTONS4TH日本品牌：SMC、CKD 喜开理、油研 YUKEN、NACHI 不二越TAIYO 太阳铁工、SUNX 神视、DAIKIN 大金液压KEYENCE 基恩士、OMRON 欧姆龙、KOGANEI 小金井派克各式电磁阀及原理介绍派克电磁阀是由电磁线圈和磁芯组成，是一个含有一个或几个孔的阀门。
当线圈通电或断开时，磁芯的操作将导致流体通过阀体或被切断，以便改变流体的方向。
电磁阀的电磁部件由固定铁芯、移动铁芯、线圈等组成。
阀体由滑动阀芯、滑动阀套、弹簧座等组成。
电磁线圈直接安装在阀体上，阀体密封在密封管中。
形成一个简单而紧凑的组合。
我们生产中常用的电磁阀有二位三环、二位四环、二位五环等。
这里我们首先谈一下二的含义：对于电磁阀是带电的和功率损失的，对于阀门的控制是开闭的。
它由阀体、阀盖、电磁元件、弹簧和密封结构等组成。
动铁芯底部的密封块借助弹簧压力关闭阀体进气口。
通电后，电磁铁被吸入，动铁芯上部的弹簧密封块封闭出风口，气流从进气口进入膜头，起到控制作用。
FESTO电磁阀漏气-连续换了几个还漏气FESTO电磁阀漏气连续换了几个还漏气？1，密封面有垃圾无法密闭，密封面破损无法密闭2，FESTO电磁阀机构回位不灵活有卡滞。
阀芯移动不能到位，导致阀内进气口向排气口‘串气’，经汇流排从消音器处排出，表象漏气故障。
但这种情况往往可能导致气缸等执行元件不能正常工作。
二、非电磁阀故障1，消声器漏气？气动汇流排上的消音器是用于排出气体消减噪声的,排气是间断的属于正常现象。
,一直在排气就考虑是否连接进入汇流排的工作电磁阀或工作气缸等用气元件出现了问题。
先排除汇流排的问题。
2，换了消声器或整组电磁阀，还是漏气？排除FESTO电磁阀的问题，就是工作气缸等用气元件出现了问题。
气缸里面有密封圈，因为长时间来回的摩擦出现损坏，导致气缸的进气腔向出气腔串气，气体就从另一地经过电磁阀向汇流排的排气口流出，气口处装有消音器 ,形成电磁阀漏气的假象。
所有，FESTO电磁阀是没有用的。
3，从汇流板和电磁阀链接缝隙处漏气？刚开始测试的时候基本不漏气的，由于气压过大，使用时间长了，比如气泵里面一些水分也会导致零件的老化漏气，所以说要检查一下：看垫片是否装反？是否孔卡位正确？是否破损？螺丝拧紧再试。
三、FESTO电磁阀和工作气缸等用气元件,同时出现了问题。
这需要检查判别。
FESTO电磁阀总是接有输出气体供给气动气缸百等气动执行器工作。
用过的气体回流到电磁阀，经排气口排出，为减小排气噪声，就加装了消声器。
在工作时，随工作频率进行间断的排气，这是必须的！也是很正常的。
如果气动系统并未动作或工作，还在不间断排气，那就是气动系统的电磁阀底座“漏气”。
漏气最可能的情况是：气动气缸里的活塞环上的密封圈磨损伤或别损伤，坏了，导致气缸的进气腔向出气腔‘串气’（没有把两腔隔开），气体就从另一腔不间断地流出，也就是消音器处的漏气（答不间断的排气）。
再有极少可能性的就是：在确准排除了气缸内部没有问题的前题下，气动电磁阀也有回可能内部故障，使阀芯移动受阻，不能准答确到位，导致阀内“串气”（进气与排气有接通），也可产生“漏气”现象。
电磁阀工作原理纵观国内外电磁阀，到目前为止，从动作方式上可分为三大类即：直动式、反冲式、先导式，而从阀瓣结构和材料上的不同以及原理上的区别反冲式又可分为：膜片式反冲电磁阀、活塞式反冲电磁阀；先导式又可分为：先导式膜片电磁阀、先导式活塞电磁阀；从阀座及密封材料上分又可分为：软密封电磁阀、钢性密封电磁阀、半钢性密封电磁阀。
一、直动式电磁阀原理：常闭型直动式电磁阀通电时，电磁线圈产生电磁吸力把阀芯提起，使关闭件离远开阀座密封副打开；断电时，电磁力消失，靠弹簧力把关闭元件压在阀座上阀门关闭。
（常开型与此相反）特点：在真空、负压、零压差时能正常工作，DN50以下可任意安装，但电磁头体积较大。
如我公司引进HERION公司技术生产的直动电磁阀可用于×10-4 Mpa 真空。
二、反冲型电磁阀原理：它的原理是一种直动和先导相结合，通电时，电磁阀先将辅阀打开，主阀下腔压力大于上腔压力而利用压差及电磁阀的同时作用把阀门开启；断电时，辅阀利用弹簧力或介质压力推动关闭件，向下移动便阀门关闭。
特点：在零压差或高压时也能可靠工作，但功率及体积较大，要求竖直安装。
三、先导式电磁阀原理：通电时，电磁力驱动先导阀打开先导阀，主阀上腔压力迅速下降，在主阀上下腔内形成压差，依靠介质压力推动主阀关闭件上移，阀门开启；断电时，弹簧力把先导阀关闭，入口介质压力通过先导孔迅速进入主阀上腔在上腔内形成压差，从而使主阀关闭。
特点：体积小，功率低，但介质压差范围受限，必须满足压差条件。
两位三通电磁阀通常与单作用气动执行机构配套使用，两位是两个位置可控：开-关，三通是有三个通道通气，一般情况下1个通道与气源连接，另外两个通道1个与执行机构的进气口连接，1个与执行机构排气口连接，具体的工作原理可以参照单作用气动执行机构的工作原理图。
两位五通电磁阀通常与双作用气动执行机构配套使用，两位是两个位置可控：开-关，五通是有五个通道通气，其中1个与气源连接，两个与双作用气缸的外部气室的进出气口连接，两个与内部气室的进出气口接连，具体的工作原理可参照双作用气动执行机构工作原理在气路(或液路)上来说，两位三通电磁阀具有1个进气孔(接进气气源)、1个出气孔(提供给目标设备气源)、1个排气孔(一般安装一个消声器，如果不怕噪音的话也可以不装@_@)。

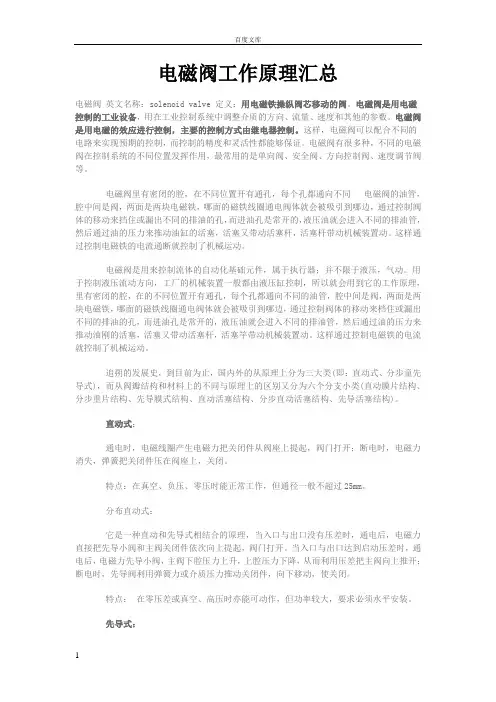

电磁阀工作原理汇总电磁阀英文名称：solenoid valve 定义：用电磁铁操纵阀芯移动的阀。
电磁阀是用电磁控制的工业设备，用在工业控制系统中调整介质的方向、流量、速度和其他的参数。
电磁阀是用电磁的效应进行控制，主要的控制方式由继电器控制。
这样，电磁阀可以配合不同的电路来实现预期的控制，而控制的精度和灵活性都能够保证。
电磁阀有很多种，不同的电磁阀在控制系统的不同位置发挥作用，最常用的是单向阀、安全阀、方向控制阀、速度调节阀等。
电磁阀里有密闭的腔，在不同位置开有通孔，每个孔都通向不同电磁阀的油管，腔中间是阀，两面是两块电磁铁，哪面的磁铁线圈通电阀体就会被吸引到哪边，通过控制阀体的移动来挡住或漏出不同的排油的孔，而进油孔是常开的，液压油就会进入不同的排油管，然后通过油的压力来推动油缸的活塞，活塞又带动活塞杆，活塞杆带动机械装置动。
这样通过控制电磁铁的电流通断就控制了机械运动。
电磁阀是用来控制流体的自动化基础元件，属于执行器；并不限于液压，气动。
用于控制液压流动方向，工厂的机械装置一般都由液压缸控制，所以就会用到它的工作原理，里有密闭的腔，在的不同位置开有通孔，每个孔都通向不同的油管，腔中间是阀，两面是两块电磁铁，哪面的磁铁线圈通电阀体就会被吸引到哪边，通过控制阀体的移动来档住或漏出不同的排油的孔，而进油孔是常开的，液压油就会进入不同的排油管，然后通过油的压力来推动油刚的活塞，活塞又带动活塞杆，活塞竿带动机械装置动。
这样通过控制电磁铁的电流就控制了机械运动。
追朔的发展史，到目前为止，国内外的从原理上分为三大类(即：直动式、分步童先导式)，而从阀瓣结构和材料上的不同与原理上的区别又分为六个分支小类(直动膜片结构、分步重片结构、先导膜式结构、直动活塞结构、分步直动活塞结构、先导活塞结构)。
直动式：通电时，电磁线圈产生电磁力把关闭件从阀座上提起，阀门打开；断电时，电磁力消失，弹簧把关闭件压在阀座上，关闭。

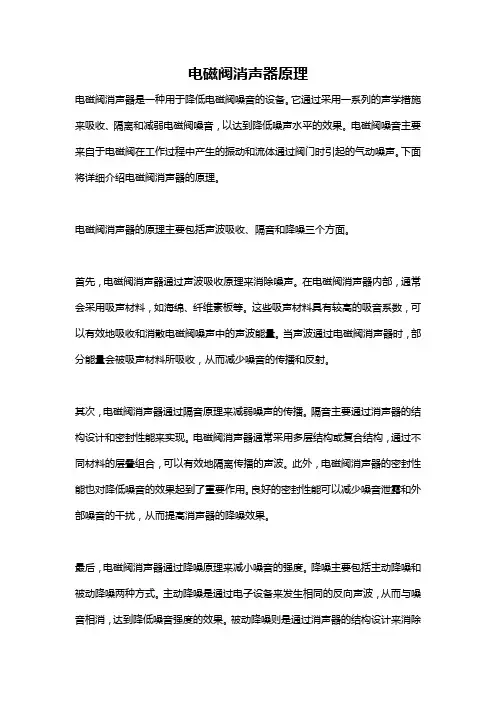

电磁阀消声器原理电磁阀消声器是一种用于降低电磁阀噪音的设备。
它通过采用一系列的声学措施来吸收、隔离和减弱电磁阀噪音，以达到降低噪声水平的效果。
电磁阀噪音主要来自于电磁阀在工作过程中产生的振动和流体通过阀门时引起的气动噪声。
下面将详细介绍电磁阀消声器的原理。
电磁阀消声器的原理主要包括声波吸收、隔音和降噪三个方面。
首先，电磁阀消声器通过声波吸收原理来消除噪声。
在电磁阀消声器内部，通常会采用吸声材料，如海绵、纤维素板等。
这些吸声材料具有较高的吸音系数，可以有效地吸收和消散电磁阀噪声中的声波能量。
当声波通过电磁阀消声器时，部分能量会被吸声材料所吸收，从而减少噪音的传播和反射。
其次，电磁阀消声器通过隔音原理来减弱噪声的传播。
隔音主要通过消声器的结构设计和密封性能来实现。
电磁阀消声器通常采用多层结构或复合结构，通过不同材料的层叠组合，可以有效地隔离传播的声波。
此外，电磁阀消声器的密封性能也对降低噪音的效果起到了重要作用。
良好的密封性能可以减少噪音泄露和外部噪音的干扰，从而提高消声器的降噪效果。
最后，电磁阀消声器通过降噪原理来减小噪音的强度。
降噪主要包括主动降噪和被动降噪两种方式。
主动降噪是通过电子设备来发生相同的反向声波，从而与噪音相消，达到降低噪音强度的效果。
被动降噪则是通过消声器的结构设计来消除或减弱噪音。
例如，在电磁阀消声器内部设置的隔音板可以折射、扩散和吸收声波，从而减小噪音的强度。
除了上述原理，电磁阀消声器还可以通过调整通道结构、增加阻尼装置和降低流体速度等方式来减小噪音。
例如，通过增加曲折通道或设置消声装置来增加声波对流体的阻尼，从而减少噪音的产生和传播。
此外，调整流体速度和压力也可以改变声波的传播特性，从而达到降低噪音的效果。
总的来说，电磁阀消声器的原理主要包括声波吸收、隔音和降噪三个方面。
通过吸收和消散声波能量、隔离声波传播和降低噪音强度等措施，可以有效地降低电磁阀的噪音水平，提供一个相对安静的工作环境。
电磁阀分类
电磁阀是指控制流体流量的电磁控制元件，是传动机械设备的核心元件，广泛应用于液压、机械、动力、汽车、农业机械等领域中，是工业自动化的重要组成部分。
电磁阀的典型应用在控制高压的气源流量，如气动元件、空气制动器、液压元件、消声器等。
根据其结构组成和控制原理，电磁阀可以分为三类：直动式电磁阀、插装式电磁阀、调节式电磁阀。
直动式电磁阀一般是由壳体、阀芯、阀座、阀杆、电磁线圈、手轮组成，通过电磁线圈控制阀芯的直接升降，从而控制流体的进出。
它具有结构简单、工作可靠、成本低廉、安装维护方便等优点，是控制气源流量的设备首选。
插装式电磁阀由壳体、弹性片、阀瓣、阀杆、电磁线圈、手轮和底座组成，当电磁线圈被加电时，驱动阀杆向上升，从而使阀瓣脱离阀座，流量通过阀瓣，当电磁线圈被切断时，弹性片作用力把阀瓣和阀座接合起来，从而阻断流量。
插装式电磁阀的优势在于可以实现更精确的流量控制，能够达到比较高的流量精度，但有时也受外力影响，容易出现故障，在复杂的管路系统中的应用较为有限。
调节式电磁阀由壳体、阀芯、阀座、阀杆、电磁线圈、手轮、活塞、气袋及弹簧组成，是一种可进行调节流量的电磁阀。
它通过控制电磁线圈，控制活塞的上下移动，来控制流量，在系统中流量的调节往往采用调节式电磁阀，可根据实际工况要求，将流量调节到理想水平，它具有成本低廉、结构紧凑、精确控制、可靠性好等优点。
以上就是电磁阀的分类，根据用户的需求，可以进行选择，不同种类的电磁阀在应用场合上也有所不同，所以在选择电磁阀时，要考虑到电磁阀特性以及设备特性，以确保设备正常工作，保证设备长期可靠运行。
二位五通双电控电磁阀的工作原理-标准化文件发布号：（9556-EUATWK-MWUB-WUNN-INNUL-DDQTY-KII二位五通双电控电磁阀的工作原理在气路(或液路)上来说，两位三通电磁阀具有1个进气孔(接进气气源)、1个出气孔(提供给目标设备气源)、1个排气孔(一般安装一个消声器，如果不怕噪音的话也可以不装@_@)。
两位五通电磁阀具有1个进气孔(接进气气源)、1个正动作出气孔和1个反动作出气孔(分别提供给目标设备的一正一反动作的气源)、1个正动作排气孔和1个反动作排气孔(安装消声器)。
对于小型自动控制设备，气管一般选用8~12mm的工业胶气管。
电磁阀一般选用日本SMC(高档一点，不过是小日本的产品)、台湾亚德客(实惠，质量也不错)或其它国产品牌等等。
在电气上来说，两位三通电磁阀一般为单电控(即单线圈)，两位五通电磁阀一般为双电控(即双线圈)。
线圈电压等级一般采用DC24V、AC220V等。
两位三通电磁阀分为常闭型和常开型两种，常闭型指线圈没通电时气路是断的，给线圈通电，气路接通，线圈一旦断电，气路就会断开，这相当于“点动”。
常开型指线圈没通电时气路是通的。
给线圈通电，气路断开，线圈一旦断电，气路就会接通，这也是“点动”。
两位五通双电控电磁阀动作原理：给正动作线圈通电，则正动作气路接通(正动作出气孔有气)，即使给正动作线圈断电后正动作气路仍然是接通的，将会一直维持到给反动作线圈通电为止。
给反动作线圈通电，则反动作气路接通(反动作出气孔有气)，即使给反动作线圈断电后反动作气路仍然是接通的，将会一直维持到给正动作线圈通电为止。
这相当于“自锁”。
基于两位五通双电控电磁阀的这种特性，在设计机电控制回路或编制PLC程序的时候，可以让电磁阀线圈动作1~2秒就可以了，这样可以保护电磁阀线圈不容易损坏。
2。
气动阀组成及工作原理内容提要气动控制阀是指在气动系统中控制气流的压力、流量和流动方向，并保证气动执行元件或机构正常工作的各类气动元件。
控制和调节压缩空气压力的元件称为压力控制阀。
一、气动阀门系统各部分功能和用途①气动执行器：分为双动型和单动型。
双动气动执行器：对阀门开启和关闭的两位式控制。
单动气动执行器（弹簧复位型）：在气路切断或故障，阀门自动开启或关闭。
②阀门：阀门是流体输送系统中的控制部件。
供电时阀门打开或关闭，断电时阀门关闭或打开。
双电控电磁阀：一个线圈得电时阀门打开，另一个线圈得电时阀门关闭。
④限位开关：远距离传送阀门的开关位置的信号。
有机械式、接近式、感应式。
⑤气电定位器：根据电流信号 (标准4-20mA)的大小对阀门的介质流量调节控制。
⑥气源处理三联件：包括空气减压阀、过滤器、油雾器，对气源稳压、清洁、运动部件润滑作用。
⑦手动操作机构：在自动控制不正常情况下手动操作。
⑧消声器：安装在电磁阀的排气口，降低噪声。
⑨快插接头：一端连接于电磁阀或执行器，另一端将气管直接插入即可使用。
⑩空压机：是压缩空气的气压发生装置。
11气管：有软管、紫铜管、不锈钢。
常用规格有6mm、8mm。
气动开关型阀门系统构成：①气动执行器+②阀门+③电磁阀+④限位开关+⑥气源处理三联件+⑦手动操作机构+⑧消声器+⑨快插接头+⑩空气压缩机+11气管（其中④、⑥、⑦、⑧、⑨项可根据现场实际情况选配。
）气动调节型阀门系统构成：①气动执行器+②阀门+⑤气电定位器+⑥气源处理三联件+⑦手动操作机构+⑧消声器+⑨快插接头+⑩空气压缩机+11气管（其中⑦、⑧、⑨项可根据现场实际情况选配。
）二、气动开关阀气动开关阀就是以压缩空气（空压机）为动力源，通过电磁阀换向去驱动气动执行器，气动执行器带动阀门，实现阀门的开关。
下为单动气动开关型蝶阀实图。
Welcome 欢迎您的下载，资料仅供参考！。
电磁阀检修规程一、主要技术特性
表一
二、检修周期
表二
三、检修内容
1、小修
①电磁阀表面灰尘清扫
②电磁阀各接线端子检查
③电磁阀油雾器油位检查
④电磁阀进气、出气端密封性检查
2、中修
①电磁阀消声器拆下清理灰尘。
②过滤减压阀拆下清理滤网。
③检查各气源管是否老化。
④电磁阀加润滑油
3、大修
①电磁阀拆开检查“O”形圈，滑杆、滑环清洗。
②各气源管检查并更换。
③电磁阀线圈检查，绝缘性能测试。
④电磁阀底板气道清理。
四、检修技术标准
表三、
五、检修后试运行与验收
1、检修后由仪表工将气源接通，电磁阀通电动作是否灵活，声
音是否清脆，由操作工操作一次确认正常后，交与使用。
六、检修安全注意事项
1、检修前切断气源及电源
2、生产系统根据情况部分退出正常生产，交与检修。
3、。
电磁阀消音器原理
电磁阀消音器是一种用于减少电磁阀工作时产生的噪音的装置。
它通过一系列的设计和构造来实现消音效果。
消音器的原理是利用了导音道和消声材料的作用。
在电磁阀消音器的内部，设有一个细长的导音道，它可以引导噪音沿着特定的路径传播。
由于导音道的形状和长度的选择，可以使噪音的传播方向产生偏转和扩散，并逐渐降低噪音的能量。
另外，导音道的内壁覆盖了一种特殊的消声材料。
这种材料可以将声波的能量转化为微小的振动能量，并通过内部的摩擦耗散掉。
通过这种方式，消声材料可以有效地吸收和消散噪音，从而降低噪音的强度和频率。
此外，电磁阀消音器还可以通过改变导音道的截面形状和尺寸来调节噪音的频率特性。
通过调整导音道的设计参数，可以使特定频率范围的噪音得到更好的消散和吸收。
这样就可以实现对特定频率噪音的有针对性的消音效果。
总之，电磁阀消音器通过导音道和消声材料的配置和设计，以及通过调节导音道的形状和尺寸，实现了对电磁阀工作时产生的噪音的有效消音。
这种消音器可以广泛应用于需要降低噪音的电磁阀设备中，减少噪声对周围环境和人员的影响。
电磁阀工作原理在气路(或液路)上来说，两位三通电磁阀具有1个进气孔(接进气气源)、1个出气孔(提供给目标设备气源)、1个排气孔(一般安装一个消声器，如果不怕噪音的话也可以不装。
两位五通电磁阀具有1个进气孔(接进气气源)、1个正动作出气孔和1个反动作出气孔(分别提供给目标设备的一正一反动作的气源)、1个正动作排气孔和1个反动作排气孔(安装消声器)。
对于小型自动控制设备，气管一般选用8~12mm 的工业胶气管。
电磁阀一般选用日本SMC(高档一点，不过是小日本的产品)、台湾亚德客(实惠，质量也不错)或其它国产品牌等等。
在电气上来说，两位三通电磁阀一般为单电控(即单线圈)，两位五通电磁阀一般为双电控(即双线圈)。
线圈电压等级一般采用DC24V、AC220V等。
两位三通电磁阀分为常闭型和常开型两种，常闭型指线圈没通电时气路是断的，常开型指线圈没通电时气路是通的。
常闭型两位三通电磁阀动作原理：给线圈通电，气路接通，线圈一旦断电，气路就会断开，这相当于“点动”。
常开型两位三通单电控电磁阀动作原理：给线圈通电，气路断开，线圈一旦断电，气路就会接通，这也是“点动”。
两位五通双电控电磁阀动作原理：给正动作线圈通电，则正动作气路接通(正动作出气孔有气)，即使给正动作线圈断电后正动作气路仍然是接通的，将会一直维持到给反动作线圈通电为止。
给反动作线圈通电，则反动作气路接通(反动作出气孔有气)，即使给反动作线圈断电后反动作气路仍然是接通的，将会一直维持到给正动作线圈通电为止。
这相当于“自锁”。
基于两位五通双电控电磁阀的这种特性，在设计机电控制回路或编制PLC程序的时候，可以让电磁阀线圈动作1~2秒就可以了，这样可以保护电磁阀线圈不容易损坏。
A 单电控原理图单电磁阀是通过控制电磁线圈的电流通断以及弹簧作用，来控制阀芯的运动，达到控制阀的开闭!右侧的线圈得电，左侧弹簧压缩右侧的线圈失电，左侧弹簧伸出B.双电控原理双电控电磁阀通过两侧电磁线圈的得电、失电来控制开闭，当一个线圈失电，另一个未得电时可以保持阀芯不动，称为有记忆功能的阀。
，除石化类炼油业及上游采掘业比较兴奋外，几乎没有任何产业愿意看到成品油提价。
据国家统计局最新的工业统计数据显示：今年l至2月，我国规模以上工业亏损企业亏损额达547亿元，同比增长25.3%。
其中，国有及国有控股亏损企业亏损额262亿元，同比增长39.1%。
居高不下的油价将使对消费起巨大拉力作用的汽车市场再次受到冲击。
据《汽车观察》的一项调查显示，一些对油价变化敏感的消费者打算购买档次较低的私家车，油价频繁上涨将会推迟甚至打消他们的购车计划，另有80%的人表示，油价上涨影响了他们的购车计划，其中36.6%的消费者会考虑推迟购买。
随着油价的进一步上一、概述：工洲牌ZBF22Q-6～250型电磁球阀是二位二通自保持自动阀门，其开(关)阀由内、外部回路共同控制，当开(关)阀信号接通时，线圈励磁，产生旋转力矩，带动球阀阀芯转动，阀芯转到全开(关)位置时，阀内部机构自断电，阀保持开(关)位置。
本阀采用球面密封，它比传统线密封的电磁阀密封性能更好，使用寿命更长；其线圈因瞬时带电，节省电能，延长使用寿命。
ZBF22Q-6～250型电磁球阀适用空气、油、水等无强腐蚀性流体。
工作时，对流体的流向不作要求，对流体的进、出口压力不作要求，对介质的清洁度不作严格要求，可广泛用于电力、石油、化工、冶金等部门，用以远程控制管道中介质的流通与中断。
二、典型用途：1、控制电站冷却用水2、电站密封用水3、电站供油管道油路的开断。
三、特点:1.本阀采用球阀结构，增强密封性能，延长使用寿命。
2.线圈瞬时带电，避免传统电磁阀因长期带电易烧线圈而无法工作。
3.对介质流向不作要求，电磁阀两腔口互为进、出口。
4.因其直通结构，对介质清洁度不作要求。
5.对进、出口工作压力不作要求，在0～2.5MPa压力范围内均能正常工作。
6.工作时，需要内、外部回路共同作用方能转换阀的关、闭状态，故即便外部开关信号误动作，只要内部回路正常，不会引起阀误动。
7.本阀全部采用不锈材料，确保良好运行。
四、工作原理：假定电磁球阀启始为关阀状态。
此时阀内部开阀回路接通，当外接开阀信号(开关)接通，线圈通电，产生旋转力矩M,M带动球阀阀芯转动，转到阀处于全开位置时，阀内部开阀回路自动切断，线圈断电，阀保持全开，处于开阀状态。
此时，阀内部关阀回路自动接通，以备下次关阀。
当外接关阀信号(开关)接通时，线圈带电，产生旋转力矩M,M带动球阀阀芯转动，转到阀处于全关时，内部关阀回路自动切断，线圈失电，阀保持全关，处于关闭状态，此时，阀内部开阀回路自动接通，以备下次开阀。
五、技术参数：● 公称压力：1.6Mpa，其它压力等级可定做，最高压力可达6.4MPa● 工作压差：0～2.5MPa间任何压力均可，亦适用于真空管道● 工作介质：空气、油、水● 介质温度：0～150℃● 介质流向：正、反向均可● 环境温度：-20～40℃● 相对湿度：≤95%● 电源：DC 220V、110V、48V AC 220V、110V● 功率：通径10 15 20 25 32螺纹G3/8 G1/2 G3/4 G1 G11/4● 外形尺寸：● 开关时间：6秒● 安装方向：垂直方向● 连接方式：螺纹、法兰连接。
螺纹连接：通径10 15 20 25 32 40-100 125-250 功率75W 75W 75W 75W 75W 150W 308W六、工洲牌ZBF22Q自保持电磁球阀外形尺寸、安装：型号L H D1 D n-dZBF22Q－32以74*66*210下ZBF22Q－40 180 260 110 150 4-10ZBF22Q－50 200 275 125 165 4-18ZBF22Q－65 220 295 145 185 4-18ZBF22Q－80 250 310 160 200 8-18ZBF22Q－100 280 330 180 220 8-18ZBF22Q－125 320 365 210 250 8-18ZBF22Q－150 360 395 240 285 8-24ZBF22Q－200 400 470 295 340 12-24法兰标准：GB9119-20001..安装时应安在水溅不到的地方。
2.接线时，请按下图连接。
3.电压允许在额定电压的±15%的范围内波动。
4.本品不需特别维护。
K1为开阀开关，K2为关阀开关，开关信号保持6秒以上位置开关接点供其它控制用1ZJ、2ZJ短时带电A、B为阀内部自断电开关，B、其打开、关闭自动互换。
一、产品[蒸汽电磁阀]的详细资料:产品型号：ZQDF产品名称：蒸汽电磁阀产品特点：工洲牌ZQDF（Y）系列蒸汽（液用）电磁阀是工业过程自动化控制系统用的执行器，它在接受电控信号后能自动开启或关闭阀门，实现对管道中流体介质的通断或流量调节控制，从而对系统中温度、流量、压力等参数进行自动调节或远程控制。
蒸汽电磁阀,电磁阀。
本系列电磁阀产品可广泛用于纺织、印刷、化工、塑料、橡胶、制药、食品、建材、机械、电器、表面处理等生产和科研部门以及浴室、食堂、空调等人们日常生活设施中。
ZQDF系列主要用于空气、蒸汽、媒气等气体介质的控制；ZQDF-Y系列电磁阀主要用于自来水、蒸馏水、冷冻盐水、电镀废液等液体介质，同时也用于粘度小于4°E的油类。
二、型号规格说明：三、技术参数：型号参数 ZQDF-1ZQDF-2ZQDF-3ZQDF-1YZQDF-2YZQDF-3Y公称压力（MPa ） 1.6工作压差（MPa ）DN15-50 0～1.6 DN65-100 0.05～1.6介质种类 煤气、 空气等 饱和 蒸汽 过热蒸汽或高温气体 水油 液体 热水 高温 水、油 介质温度℃（mm ）≤60≤180≤220≤60≤180≤220使用电压 AC220V 其余规格可作特殊订货使用寿命 按JB/T7352-92规定 泄漏量（ml/min ） 按JB/T7352-92·F 规定功耗（V A ）50四、工洲牌ZQDF 蒸汽电磁阀安装尺寸： 公称通径 DN 内螺纹连接 法兰连接外形尺寸 内螺纹 外形尺寸 法兰尺寸 H L G H L D D1 D2 b f n-d 15 153 92 1/2 153 130 96 65 46 14 2 4 -Φ14 20 153 92 3/4 153 150 105 75 56 16 2 4 -Φ14 25153110115316011585 651634 -Φ1432 176 120 11/4 176 180 140 100 76 18 3 4 -Φ1840 176 140 11/2 176 200 150 110 84 18 3 4 -Φ1850 192 162 2 192 230 165 125 99 20 3 4 -Φ1865 - - - 250 290 185 145 118 20 3 4 -Φ1880 - - - 260 310 200 160 132 20 3 8 -Φ18100 - - - 290 350 220 180 156 22 3 8 -Φ18一、产品[高温电磁阀]的详细资料：产品型号：SZCZP产品名称：高温电磁阀产品特点：本阀是间接先导式平衡电磁阀，具有耐高温、耐腐蚀、耐磨损、使用范围广等优点，广泛应用于输送水、轻油、重油，过热蒸汽、腐蚀气体等介质管路中。
完成系统中气体、蒸汽、液体、油类等到各种介质的自动控制和自动调节。
高温电磁阀价格,高温电磁阀厂家,高温电磁阀报价。
二、型号规格说明：三、技术参数：公称温度℃≤425-公称压 4.0 -力MPa 工作压差MPa0～40.05～4 0.1～4-公称通径mm 10 1520253240 5065 8100125150功耗V A 80- 电压V 220- 额定流量系数 按JB/T7352-94规定- 泄漏量 按JB/T7352-94·F 规定 -四、工洲牌SZCZP 耐磨电磁阀安装尺寸：DNH D D1 D2 n-d f b L 10 465 90 60 41 4-Φ14 2 14 130 15 465 95 65 46 4-Φ14 2 14 130 20 465 105 75 56 4-Φ14 2 16 150 25 465 115 85 65 4-Φ14 3 16 160 32 475 140 100 76 4-Φ18 3 18 180 40 490 150 110 84 4-Φ18 3 18 200 50 505 165 125 99 4-Φ18 3 20 230 65 525 185 145 118 8-Φ18 3 22 290 80 535 200 160 132 8-Φ18 3 24 310 100 565 235 190 156 8-Φ22 3 24 350 125 580 270 220 184 8-Φ26 3 26 400 1506053002502118-Φ26328480一、产品[蒸汽电磁阀]的详细资料：产品型号：ZCZP产品名称：蒸汽电磁阀产品特点：工洲牌ZCZ(ZCZP)系列蒸汽电磁阀适用于以蒸汽为加热介质，进行温度自动控制的执行机构。
可对蒸汽加热器、散热器、干燥器等蒸汽设备及各类温度自控仪、蒸汽定型机、蒸汽机、蒸汽回潮机等成套设备的锅炉蒸汽管道进行二位式自动控制和远程控制。
工洲牌广泛应用于染化、纺织、印染、食品、医药、卷烟、水泥制品、石油化工、冶金等部门的自控系统。
蒸汽电磁阀价格,蒸汽电磁阀厂家,蒸汽电磁阀报价。
二、型号规格说明：三、技术参数：工作介质蒸汽及其他腐蚀性气体介质温度℃≤200公称压力（MPa） 1.6工作压力（MPa）0.05~1.6 0.1~1.6 电源电压AC220V其余规格可作特殊订货使用寿命 按JB/T7352-94规定 额定流量系（KV ） 泄漏量（ml/min ） 按JB/T7352-94·F 规定 公称通径（mm ） 1520 253240506580100 125150功耗（V A ）40、30 30 四、工洲牌ZCZ(ZCZP)系列蒸汽电磁阀安装尺寸： 公称通径（DA ） 内螺纹连接 法兰连接外形尺寸 内螺纹 外形尺寸 法兰尺寸 H L G H L D D1 D2 b f n-d 15 153 92 1/2 175 130 95 65 46 14 2 4 -Φ14 20 153 92 3/4 180 150 105 75 56 16 2 4 -Φ14 25 153 110 1 195 160 115 85 65 16 3 4 -Φ14 32 176 120 11/4 205 180 140 100 76 18 3 4 -Φ18 40 176 140 11/2 220 200 150 110 84 18 3 4 -Φ18 50 192 162 2 235 230 165 125 99 20 3 4 - Φ18 65 - - - 250 290 185 145 118 20 3 4 -Φ18 80 - - - 260 310 200 160 132 20 3 8 -Φ18 100 - - - 290 350 220 180 156 22 3 8 -Φ18 125 - - - 365 400 250 210 184 22 3 8 -Φ18 150--- 4004802852402112438-Φ22一、产品[水用电磁阀]的详细资料：产品型号：ZCS产品名称：水用电磁阀产品特点：本阀选用于以水或液体为工作介质，可自动控制或远程控制水、油、液体等工作介质管路的通断。
