齿轮摩擦磨损试验机

磨损试验机安全操作规程磨损试验机是一台非常重要的设备，它主要用于测试材料在摩擦和磨损方面的性能。

由于其功能的特殊性，使用人员需要严格遵守安全操作规程，以确保设备的安全运行，同时保障其自身的安全。

下面就对磨损试验机的安全操作规程进行介绍。

一、操作前的准备1.工作人员需要首先对磨损试验机进行检查和保养，以确保设备的完好性和正常运行。

2.在操作前必须仔细阅读磨损试验机的运行说明书、安全规程及注意事项，并按照规定进行实际操作。

3.检查设备电源线是否连接稳固且接地良好，以避免电气事故的发生。

4.检查加油、加液、加水、气压等操作要素是否符合要求，并按规定采取相应的措施。

5.清理试验机表面上的杂物，以免影响试验数据的准确性。

二、操作中的安全措施1.在操作过程中，需注意将材料样品或试验件放置稳定，装置耐用，以避免损坏设备或伤害人员。

2.在操作时如果出现异常情况，如设备振动过大或噪声过大，应及时停止设备并检查。

3.在环境温度很高时，工作人员应穿戴合适的防护装置，以避免烫伤等事故的发生。

4.在试验机进行磨损试验时，工作人员应远离设备，并切勿将手或其它身体部位伸到试验接触区域。

5.在设备正常使用时，不得丢弃杂物，并确保设备周边空间充足，以避免阻碍泄压以及引发碎片飞散等操作过程中诱发事故的发生。

三、操作后的注意事项1.在试验完毕后，应停止设备，拔掉电源插头，并进行相关的清理和保养。

2.在进行维修或保养操作时，应注意掌握操作技巧，并按照操作手册进行维修。

3.在清理设备时，必须首先拔掉电源插头，然后用清洁布轻轻擦拭，避免在试验机表面使用任何清洁剂或化学液体。

4.进行安全操作期间，应及时记录有关设备安全使用的资料，以便日后进行信息查询。

5.在出现事故时应及时报告领导，并采取相应的措施，以便事故得以及时处理。

总之，磨损试验机是一种非常重要的设备，其使用人员需时刻保持警觉，严格遵守安全操作规程，从而保证设备的安全性以及自身的安全。

摩擦磨损试验机的组成及工作原理介绍摩擦磨损试验机的工作原理是试样的待磨层与摩擦纸，在荷重摩擦体的作用下，以规定的速度相互摩擦。

通过测量摩擦前后密度的减少量(或涂层厚度的减少量)，来判断墨层(或涂层)的耐磨性。

对于初次接触摩擦磨损试验机的人来说，了解其构造是件很不容易的事情；那么您想知道摩擦磨损试验机是由几部分组成与工作原理是什么吗?下面就来一起了解下吧！摩擦磨损试验机的组成部分1.驱动系统主轴及其驱动系统是由一系列硬件产品组成的，比如电机提供马力，齿轮带带动设备运转等等。

该系统类似于系统启动前的前奏，在驱动系统的辅助作用下，设备才能正常启动。

2.摩擦磨损试验机施力系统施力系统可通过手动方式和步进电机闭环控制方式对试验机施加一定的力值，通过设备上不同颜色的按钮对该部件进行控制。

3.摩擦副摩擦副直接决定着这个设备的用途，通常是有一些列金属部件组成，很多试验机的命名也是根据摩擦副的功能来命名，如销盘，往复等。

4.摩擦磨损试验机数据采集系统(1)光电编码器将测得的转速信号分别传至主轴转速测量控制系统和主轴转速测量显示系统;(2)压力传感器转换为电信号传至试验力测量系统，进行试验力数字显示;(3)摩擦力测量传感器将测得的信号传递到摩擦磨损试验机的摩擦力测量显示系统进行数字显示和自动记录。

(4)摩擦磨损试验机微机控制系统摩擦磨损试验机的工作原理1.环盘摩擦：用于研究表面纳米化中碳钢在润滑条件下的磨合性能。

原理：环试样通过专用夹具安装与主轴的下端部，盘试样安装在托盘内并通过托盘下的施力系统对试样加载，主轴在直流电机的驱动下带动销试样做旋转运动。

2.销盘摩擦：用于在干摩擦条件下考察纳米粒子对符合材料摩擦磨损性能的影响。

3.四球摩擦：(1)用于采用硫化异丁烯作为添加剂的微量润滑油摩擦磨损试验。

(2)考察油及含添加剂的油的摩擦磨损性能(3)试验时上钢球旋转,下钢球固定,载荷通过传感器平均加载于3个固定钢球上。

用于超微细磷酸锰转化涂层摩擦磨损性能。

销盘式摩擦磨损试验机概述摩擦磨损试验机如何操作微机掌控的销盘式摩擦磨损试验机可用于球盘或销盘试验，试样间有多种接触类型。

该试验机的紧要特色是销和盘的夹具的刚性很大，适用于盘盘接触测试。

另外，与其他接受固定载荷和负载横梁的球盘试验机相比，该机型的气动加载系统大大削减了高负荷情况下的惯性载荷。

需要指出的是，惯性载荷对测得的摩擦磨损数据有着较大的影响。

该试验机的掌控单元包括串行接口模块和数据采集软件，可自动掌控载荷、速度、温度和测试时间，可设置报警水平，并且数据记录方式快捷。

该试验机的最大优势为可在线测量试样的磨损深度，便于严格筛选材料。

依据所选附件，试验范围也可相应扩展，比如可进行空气加热或润滑剂密闭条件下的测试。

另外，也可选择往复盘配件、线接触配件以及活塞环/汽缸套或环面（止推环）试样配件等，进行相应的试验。

总之，该试验机可用于进行标准ASTM G 99、 DIN 50324 和ISO/DIS 7148—2所指出的销盘或球盘试验，也可用于其它在到导引中列出的试验以及用于ASTM F 732中的往复式试验。

盘和销的夹具组件同轴，均按确定方向固定在机器的框架上，从而保证销和盘试样同轴，便于进行盘盘摩擦磨损。

很多测试方法中都将球面销或者球来做其中一个试样。

盘试样固定在盘夹具内，然后由中心螺栓拧紧即可。

机器下面的矢量掌控交流电机经传动带驱动旋转轴，因带有编码掌控反馈，所以可保证运行速度平稳并且获得充分大的调整比。

若要更改磨痕半径，调整销夹具的位置即可，这样，就可使从多个试验在一个盘上进行了。

磨痕半径可通过一个累计标尺进行设置。

若要进行有润滑的试验，在盘夹具上加一个高沿的环即可。

TE67/LE为高速试验供应了一套全密封系统。

销夹具组件包括绕垂直轴旋转的厚重铝块，可互换的加载单元与铝块前部可相互搭配。

试验时，先将销/球托塞进夹头内，而后旋紧加载单元的一个精密活塞内，这样就可直接给接触点施加载荷了。

在工作压力位7.5 bar时，气动组件的加载范围为25—1,000 N。

摩擦磨损试验机校准规范编写说明1任务来源根据国家市场监督管理总局2023年国家计量技术法规计划立项，由山东省计量科学研究院主要承担《摩擦磨损试验机校准规范》的制/修订工作。

2规范制定的必要性摩擦磨损试验机是评定各类润滑材料的极压抗磨性和减摩性以及从事摩擦学研究的计量仪器，具有操作简单、试验成本低、测定速度快等突出优点，在基础油、添加剂、复合配方性能评定以及油品质量监督检验等方面使用广泛，也是进行摩擦学理论研究的最常用工具。

为了保证四球摩擦磨损试验机的产品质量，保证量值准确统一，山东省计量科学研究院（所）于1997年制定了JJG373-1997《四球摩擦试验机》计量检定规程，并于1998年1月1日实施。

这一规程的实施对规范四球摩擦磨损试验机的技术要求和检定方法，保证产品质量，起到了重要的作用。

随着工业和科学技术的发展，各种润滑材料的性能不断提高，又提出了使用环块磨损试验机进行评定等新方法。

目前的检定规程已执行了23年，原规程针对的检定对象主要是液压式极压四球摩擦试验机，规程应用面比较窄，近几年国内石化和工程用于检测润滑油摩擦磨损性能的主要标准和试验方法NB/SH/T0189-2017《润滑油抗磨损性能的测定-四球法》、GB/T3142-2019《润滑剂承载能力的测定-四球法》已经修订多次，试验机相关标准JB/T9395-2017《四球摩擦试验机》、JB/T9396-2013《环块磨损试验机技术规范》也进行了修订和制定，内容有了很大的变化，现有规程已无法满足试验要求，且现在很多润滑油制造、使用厂家和质检部门所使用的试验机没有相应的检校方法，导致试验机无法溯源，不能保证油品检验结果准确可靠。

为了适应这些发展变化，满足使用行业的需求，急需制定新的摩擦磨损试验机计量校准规范，以满足摩擦磨损试验机用户和生产厂家的量值溯源需求。

3《摩擦磨损试验机校准规范》制定过程1、2023年列入制定计划，初步拟定工作计划，2023年底成立起草小组并进行充分调研，就规范包含的内容、主要技术指标等问题进行了讨论，确定了规范起草的主导思想和原则。

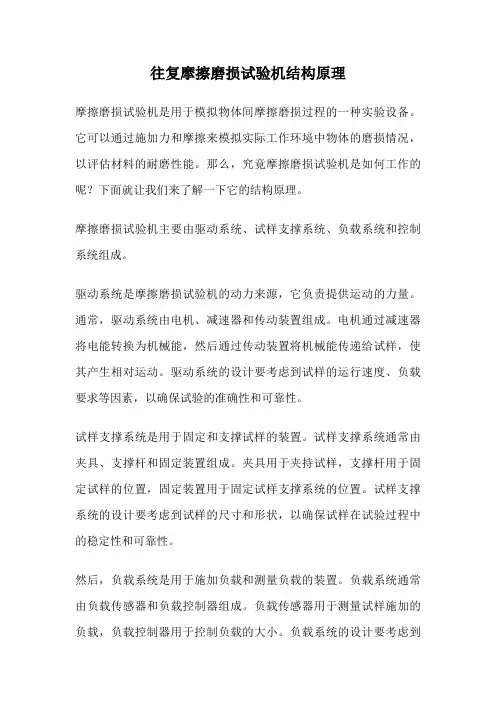

往复摩擦磨损试验机结构原理摩擦磨损试验机是用于模拟物体间摩擦磨损过程的一种实验设备。

它可以通过施加力和摩擦来模拟实际工作环境中物体的磨损情况，以评估材料的耐磨性能。

那么，究竟摩擦磨损试验机是如何工作的呢？下面就让我们来了解一下它的结构原理。

摩擦磨损试验机主要由驱动系统、试样支撑系统、负载系统和控制系统组成。

驱动系统是摩擦磨损试验机的动力来源，它负责提供运动的力量。

通常，驱动系统由电机、减速器和传动装置组成。

电机通过减速器将电能转换为机械能，然后通过传动装置将机械能传递给试样，使其产生相对运动。

驱动系统的设计要考虑到试样的运行速度、负载要求等因素，以确保试验的准确性和可靠性。

试样支撑系统是用于固定和支撑试样的装置。

试样支撑系统通常由夹具、支撑杆和固定装置组成。

夹具用于夹持试样，支撑杆用于固定试样的位置，固定装置用于固定试样支撑系统的位置。

试样支撑系统的设计要考虑到试样的尺寸和形状，以确保试样在试验过程中的稳定性和可靠性。

然后，负载系统是用于施加负载和测量负载的装置。

负载系统通常由负载传感器和负载控制器组成。

负载传感器用于测量试样施加的负载，负载控制器用于控制负载的大小。

负载系统的设计要考虑到试样的负载要求和负载范围，以确保试验的准确性和可靠性。

控制系统是摩擦磨损试验机的核心部分，它负责控制试验过程中的各个参数。

控制系统通常由控制器、数据采集系统和软件组成。

控制器用于设定试验参数和控制试验过程，数据采集系统用于采集和记录试验数据，软件用于分析和处理试验数据。

控制系统的设计要考虑到试验参数的精确性和稳定性，以确保试验结果的可靠性和准确性。

摩擦磨损试验机的结构原理包括驱动系统、试样支撑系统、负载系统和控制系统。

这些系统相互配合，共同完成摩擦磨损试验的过程。

通过合理设计和调整这些系统的参数，可以模拟实际工作环境中的摩擦磨损过程，评估材料的耐磨性能。

摩擦磨损试验机的研发和应用对于提高材料的耐磨性能具有重要意义，有助于改进产品的质量和寿命。

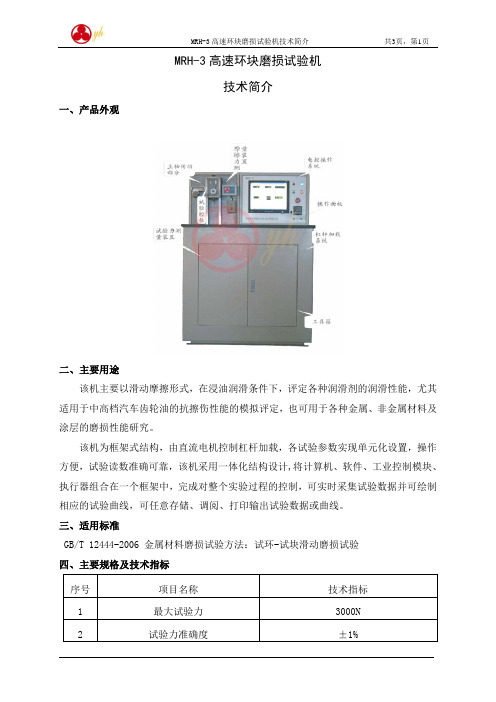

MRH-3高速环块磨损试验机技术简介一、产品外观二、主要用途该机主要以滑动摩擦形式，在浸油润滑条件下，评定各种润滑剂的润滑性能，尤其适用于中高档汽车齿轮油的抗擦伤性能的模拟评定，也可用于各种金属、非金属材料及涂层的磨损性能研究。

该机为框架式结构，由直流电机控制杠杆加载，各试验参数实现单元化设置，操作方便，试验读数准确可靠，该机采用一体化结构设计,将计算机、软件、工业控制模块、执行器组合在一个框架中，完成对整个实验过程的控制，可实时采集试验数据并可绘制相应的试验曲线，可任意存储、调阅、打印输出试验数据或曲线。

三、适用标准GB/T 12444-2006 金属材料磨损试验方法：试环-试块滑动磨损试验四、主要规格及技术指标序号项目名称技术指标1 最大试验力3000N2 试验力准确度±1%3 最大摩擦力300N4 摩擦力准确度±3%5 主轴调速范围100-2500r/min 200-5000r/min(可选)6 主轴转速误差±2%7 主轴转数显示范围0-99999998 时间显示范围1s-9999min9 试验油温室温-100℃10 温度控制精度±2℃11 试验机外形尺寸1000×700×147012 试验机净重500kg五、结构特征及工作原理主机主要有主轴驱动系统、试验油腔与温度测量装置、摩擦力测量装置、施力杠杆及试验力测量装置等部分组成，它们都是安装于一焊接机座上的。

1、主轴驱动系统结构及工作原理该机的标准配置摩擦副形式为一环和块，试环装于主轴前端，可随主轴以一定的转速旋转。

主轴通过圆弧齿形带及从动带轮、主动带轮由三相异步电机驱动。

电机由变频调速器控制，其转速在一定范围内无级调节。

2、试验油腔及温度测量装置磨损试验是在油腔内完成的。

油腔腔体上面为注油口，注油量可从随机配带的量杯中盛取，一般超过摩擦面即可。

试验完毕后，可从下面的放油嘴处将油液放出。

MM1000系列型摩擦磨损性能试验设备由西安顺通机电应用技术研究所研制成功的我国最新型全自动化控制的惯性系列摩擦磨损性能试验机，己在国内的摩擦材料领域得到了普及应用和配置。

全自动控制的系列摩擦磨损性能试验机应用现代工业控制技术和计算机应用技术从主机的结构、动力源、采集值、测试技术、应用瞬间值的采集技术即提取同一瞬间的压力值和扭矩值计算出该瞬间的摩擦系数等相关的测试值，提高了测试数据的精度等级及准确性，实现了测试数据的可靠性和重复性。

它集机、电、气技术和传感器技术、变频调速技术、现代工业控制技术、计算机应用技术为一体，成功的实现了摩擦材料性能测试自动化，涉入全部摩擦材料领域。

在实现全自动控制的工艺过程时全部按照国标、行标、（企标）的工艺路线和模拟实际工况试验条件设置进行，制作出符合企业生产、科研院所、大专院校进行摩擦材料生产、研究、配方工艺、质量控制和新材料研制、开发的专业检测设备。

应用现代先进的科学技术,提供科学的试验方法和准确的测试数据使该试验机具备了小样试验机和整片1：1台架试验功能。

它保持了与产品工况的一致性，又保持了与台架试验的一致性。

保持与路试、航试有稳定的对应关系，应用小样试验的跟踪工艺性强，满足了快速变化的试验步骤，为企业赢得了时间，节约了资金。

全自动控制的系列摩擦磨损性能试验机应用了小样缩比模拟制动惯性试验原理，建立了模拟制动的试验方法，应用了全自动控制技术，实现了实验室条件下小样缩比模拟制动试验的功能。

应用了多元相似原理模拟实际工况完成了（惯性制动）热冲击刹车试验的功能.该检测设备不但具备了髙速、髙压、低速、低压、变速、变压、变温等技术条件下的测试功能，完成了摸拟飞机、坦克、火车、汽车、轨道列车等重载大惯量等制动工况进行的摩擦材料的摩擦、磨损、热负荷、及可靠性的试验研究要求，以材料可承载的最大负荷完成各种试验项目和极限试验功能；对于全部试验参数的采集频率高、采集精度高、采集速度快、采集数量大都较之所有试验机、试验台无以比拟的，实现采控一体采集信号，能与计算机通讯完成数据的转存和试验机的监测系统。

MM1000系列型摩擦磨损性能试验设备由西安顺通机电应用技术研究所研制成功的我国最新型全自动化控制的惯性系列摩擦磨损性能试验机，己在国内的摩擦材料领域得到了普及应用和配置。

全自动控制的系列摩擦磨损性能试验机应用现代工业控制技术和计算机应用技术从主机的结构、动力源、采集值、测试技术、应用瞬间值的采集技术即提取同一瞬间的压力值和扭矩值计算出该瞬间的摩擦系数等相关的测试值，提高了测试数据的精度等级及准确性，实现了测试数据的可靠性和重复性。

它集机、电、气技术和传感器技术、变频调速技术、现代工业控制技术、计算机应用技术为一体，成功的实现了摩擦材料性能测试自动化，涉入全部摩擦材料领域。

在实现全自动控制的工艺过程时全部按照国标、行标、（企标）的工艺路线和模拟实际工况试验条件设置进行，制作出符合企业生产、科研院所、大专院校进行摩擦材料生产、研究、配方工艺、质量控制和新材料研制、开发的专业检测设备。

应用现代先进的科学技术,提供科学的试验方法和准确的测试数据使该试验机具备了小样试验机和整片1：1台架试验功能。

它保持了与产品工况的一致性，又保持了与台架试验的一致性。

保持与路试、航试有稳定的对应关系，应用小样试验的跟踪工艺性强，满足了快速变化的试验步骤，为企业赢得了时间，节约了资金。

全自动控制的系列摩擦磨损性能试验机应用了小样缩比模拟制动惯性试验原理，建立了模拟制动的试验方法，应用了全自动控制技术，实现了实验室条件下小样缩比模拟制动试验的功能。

应用了多元相似原理模拟实际工况完成了（惯性制动）热冲击刹车试验的功能.该检测设备不但具备了髙速、髙压、低速、低压、变速、变压、变温等技术条件下的测试功能，完成了摸拟飞机、坦克、火车、汽车、轨道列车等重载大惯量等制动工况进行的摩擦材料的摩擦、磨损、热负荷、及可靠性的试验研究要求，以材料可承载的最大负荷完成各种试验项目和极限试验功能；对于全部试验参数的采集频率高、采集精度高、采集速度快、采集数量大都较之所有试验机、试验台无以比拟的，实现采控一体采集信号，能与计算机通讯完成数据的转存和试验机的监测系统。

多功能摩擦磨损试验机安全操作及保养规程1. 引言多功能摩擦磨损试验机是一种广泛应用于材料测试领域的实验设备。

为了确保试验机的正常运行和操作人员的安全，本文将介绍多功能摩擦磨损试验机的安全操作规程和保养注意事项。

2. 安全操作规程2.1 操作前准备在操作多功能摩擦磨损试验机之前，操作人员需要做好以下准备工作：•确保试验机处于稳定的工作状态，无任何异常情况。

•准备好所需的试验样品和试验润滑剂，并检查其完整性和质量。

•穿戴合适的作业服装，佩戴个人防护装备，如安全眼镜、手套等。

•关注试验机所在的工作区域是否整洁，移除杂物和障碍物。

2.2 操作步骤操作人员应按照以下步骤进行多功能摩擦磨损试验机的操作：1.首先，打开试验机的电源开关，并等待试验机完成自检程序。

2.在试验机的控制面板上设置所需的试验参数，如加载力、转速等。

3.将试验样品或试验夹具正确安装到试验机上，并确保固定牢固。

4.在试验机上设置试验润滑剂的供应通道，并确保润滑剂的供应充足。

5.手动转动试验机，观察试验装置是否运行平稳，未发生异常或异响。

6.根据试验要求，启动试验机的自动测试程序或手动控制装置进行试验。

7.在试验过程中，观察试验机运行状态和试验样品的反应，随时记录测试数据。

8.注意：试验过程中禁止将手指或其它物体伸入试验机内部，以免造成伤害。

9.试验完成后，关闭试验机的电源开关，并进行必要的数据分析和记录。

2.3 紧急情况处理在紧急情况下（如试验机发生异常、样品脱落等），操作人员应立即采取以下措施：1.首先，关闭试验机的电源开关，切断供电电源。

2.如果有烟雾、火焰或其他危险物产生，立即启动紧急停止装置并报警。

3.针对具体情况，采取必要的紧急救援措施，并及时报告相关负责人。

3. 保养规程为了保证多功能摩擦磨损试验机的正常运行和延长使用寿命，操作人员需要注意以下保养事项：3.1 清洁与维护定期对试验机的外部进行清洁，并确保仪器表面无尘、无污渍。

万能摩擦磨损试验机操作步骤1.准备工作：a.确保试验机已经接通电源，检查电源线和仪器的连接是否牢固。

b.打开试验机的电源开关，待试验机自检完成后，确保仪器的供电电压在正常范围内。

c.检查试验机的各个部位是否干净，若有油污或杂物，要及时清理。

d.准备好所需要的试验样品和磨损试验装置。

2.安装试样：a.将试样放在试验机的试验台面上，注意要确保试样与试验台面之间有适当的接触面积。

b.调整试验装置，使其与试样的磨擦面紧密贴合，确保试样的磨损测试完全可靠。

3.设置试验参数：a.打开试验机的控制面板，进入试验参数设置界面。

b.根据试验要求，设置试验机的转速、负荷、试验时间等参数。

c.根据试验样品的材料和尺寸，选择适当的试验方法和试验模式。

4.开始试验：a.确认试样已安装到位且试验参数已设置完毕后，可以开始试验。

b.在试验机的控制面板上点击“开始”按钮，试验机会自动启动，开始进行摩擦磨损测试。

c.可以通过试验机的显示屏，实时监测试验过程中的转速、负荷、摩擦系数等数据。

d.注意观察试验样品的磨损情况，记录下试验过程中的重要数据。

5.试验结束：a.在试验时间到达或试样达到破坏状态时，试验机会自动停止。

b.取下试样，检查其磨损情况，并记录下相应的数据。

6.清洁和维护：a.在试验结束后，关闭试验机的电源开关，断开与电源的连接。

b.清洁和维护试验机的各个部分，保持设备的清洁和正常运行。

c.将试验数据整理并进行分析，评估试样的磨损性能。

以上是万能摩擦磨损试验机的基本操作步骤，操作时应该根据具体的设备和试验要求来进行。

实际操作中，还应遵守相关的安全规范，确保操作人员的安全，并保护设备的正常运行。

摩擦磨损试验机的工作原理和操作方法摩擦磨损试验机常见问题解决方法摩擦磨损试验机，其紧要用途与功能均与美国FALEX6#型多功能试样测试试验机相像（Multi—Specimen Test Machine），它是研制开发各种中系列液压油、内燃机油、齿轮机油必需的模拟评定测试试验机工作原理试样的待磨层与摩擦纸，在荷重摩擦体的作用下，以规定的速度相互摩擦。

通过测量摩擦前后密度的削减量（或涂层厚度的削减量），来判定墨层（或涂层）的耐磨性。

摩擦试验机结构原理接受微电脑掌控、LCD动态显示、机电一体化原理，进行设定的摩擦试验。

试验前将试验标准要求的或操自定的摩擦次数输入掌控系统，试验则可实现自动掌控，并在每次试验结束后蜂鸣提示。

掌控系统具有断电记忆功能，即每次重新上电后，保持上次断电前输入的参数状态。

执行机构接受高精度齿轮减速微型电动机驱动摩擦体进行直线往复摩擦运动。

操作方法立式摩擦磨损试验机是由主轴驱动系统，摩擦副专用夹具，油盒与加热器，试验力传感器，摩擦力矩测定系统，摩擦副下副盘升降系统，弹簧式微机施力系统，操纵面板系统等部分构成。

它们都安装在以焊接机座为主体的机架内。

机座的右上方是试验机操作显示系统，左上方是主轴驱动系统和油盒，摩擦副，各种传感仪器等，机座的左下部是试验机弹簧式施力系统和微机自动加荷系统，右下部是工具箱，机座的前后及左侧有门，打开时能清楚看到内部机构，以便进行调试检修。

1 主轴及其驱动系统主轴（1）是由松下交流电机（2）和PWMC 脉宽调速掌控系统构成,该系统电机的额定力矩为9.545Nm,脉宽调速范围为10—2000r/min,无级恒扭矩,高速精度为1%.该电机较大功率约 1.5Kw,在主轴（1）和电机（2）上部，分别装有从动和自动特制的圆弧齿形带轮（3）、（4）,通过圆弧齿同步带（5）把电机的功率传递到主轴上。

由于应用了脉宽调速系统使其在低转速下具有高的传动力矩,它完全更改了可控硅无级变速系统在低转速下传动力成倍递减的特点。

摩擦磨损试验机的组成及工作原理介绍
概述
摩擦磨损试验机是一种专业用于测试材料磨损性能的实验设备。

其主要通过不同的加载方式、压力大小、材料组合等条件下对试件进行摩擦运动，从而模拟真实工况下的磨损情况，并得出材料的磨损性能参数。

组成
摩擦磨损试验机主要由以下几个部分组成：
试验平台
试验平台是摩擦磨损试验机的核心部件，其一般由电动机、减速器、偏心轮、转台以及相关传动机构组成。

通过控制试件接触面的垂直和水平运动，实现对试件的不同荷载下摩擦运动的模拟。

试件夹持装置
试件夹持装置用于固定试件，同时能够在试验过程中对试件施加不同尺寸的压力，以产生不同的载荷条件，从而测试试件在不同条件下的磨损性能。

摩擦系统
摩擦系统主要由试件接触体、负载块、测力传感器、位移传感器、温度传感器等组成。

它是用于控制和记录试件接触过程中的运动状态、位移、载荷、温度等参数的系统，从而得到对材料磨损性能的定量评价数据。

气动系统
气动系统用于控制试件和负载块之间的载荷大小，通过不同的纵向载荷下进行磨损实验。

工作原理
摩擦磨损试验机的工作原理是在连续循环的实验过程中，使试件与另一块材料相互摩擦并施与一定的载荷。

在此过程中，通过对摩擦材料的磨损量、摩擦因数等参数进行测试，并定量分析其摩擦性能。

同时，通过对试件和摩擦材料的硬度、磨损机理、表面形貌等方面的研究，可以得到更为精确的磨损情况及其机理分析。

总而言之，摩擦磨损试验机在工业生产和科学研究中发挥了重要的作用，对材料的磨损特性和耐磨性能的测试和研究具有至关重要的意义。

摩擦磨损试验设备常用设备、辅助工具及标准附件摩擦磨损试验机，常用于材料或油品的摩擦磨损性能检测，按检测对象不同常有如下摩擦磨损试验机：一、材料检测用摩擦磨损试验机MMW-1A微机控制万能摩擦磨损试验机；MMS-2A微机控制磨损试验机；MMU-5G材料端面高温摩擦磨损试验机；MMU-10G材料端面高温摩擦磨损试验机；MMQ-5G/10G高温气氛摩擦磨损试验机；MMQ-02G高温气氛摩擦磨损试验机；MMU-10屏显式端面摩擦磨损试验机；MMU-2高速端面摩擦磨损试验机；MRH-1环块摩擦磨损试验机；MRH-1A环块磨损试验机；MRH-3高速环块摩擦磨损试验机；MRH-5A环块磨损试验机；MGW-01高频往复摩擦磨损试验机；MGW-02高频往复疲劳摩擦磨损试验机；MGG-02高温往复摩擦磨损试验机；MPV-20B微机控制PV摩擦试验机等；MHZ-20滑动轴承摩擦学性能试验机；WXM-1摩擦磨损试验仪（旋转往复）；WXM-1A旋转往复摩擦磨损试验机；GPM-30I型微机控制滚动接触疲劳试验机；GPM-30型微机控制滚动接触疲劳试验机；GPM-30A型微机控制滚动接触疲劳试验机；GPM-30D型多功能滚动接触疲劳试验机；GPM-30G型高速滚动接触疲劳试验机；GPM-40型微机控制滚动接触疲劳试验台；GPM-60型高载荷滚动接触疲劳试验台。

二、油品评定用摩擦磨损试验机MMW-1A微机控制万能摩擦磨损试验机；MMS-2A微机控制磨损试验机；MRS-10A微机控制四球摩擦试验机；MRS-10P杠杆式四球摩擦试验机；MRH-5A环块磨损试验机；MRC-1齿轮磨损试验机；MRQ-01航空燃料润滑性能评定试验机；MRG-005金属加工液攻丝扭矩模拟评定试验机；MGW-001柴油润滑性能评定试验机（高频往复摩擦磨损试验机）等；三、其他特殊极端工况摩擦磨损试验机DWM-01低温球盘摩擦磨损试验机MDN-1内燃机摩擦学与动力学模拟试验机；MMY-10000油封高速密封试验机；MMZ-1801微机控制电液伺服轴承试验机；DMM-1载流摩擦磨损试验机；MMU-5GL高低温摩擦磨损试验机；MDZ-02G高温真空摩擦磨损试验机；MDZ-1G高温真空摩擦磨损试验机；MDZ-02L低温真空摩擦磨损试验机；MDZ-1L低温真空摩擦磨损试验机；真空摩擦磨损试验机（真空端面、真空环块、真空低温等）；动态变载荷摩擦磨损试验机；可控气氛摩擦磨损试验机；特殊环境气氛摩擦磨损试验机等；四、辅助工具1.显微镜；2.四球磨斑测量系统；3.柴油润滑性能磨斑测量系统；4.磨痕深度测量系统；5.轮廓仪；6.硬度计；7.电子天平等；五、标准附件1.标准环块；2.标准齿轮；3.标准钢球；4.标准试验球片；5.四球标准参考油；6.柴油润滑性能试验机专用进口高、低润滑性参考油等。

摩擦磨损试验机工作原理摩擦磨损试验机是一种用于测试材料表面摩擦磨损性能的设备。

它的工作原理是通过施加一定的负荷和摩擦力，使试样与摩擦副相互作用，并模拟实际工作条件下的摩擦磨损过程。

摩擦磨损试验机主要由负荷系统、摩擦系统、运动控制系统和数据采集系统等组成。

负荷系统是摩擦磨损试验机的核心部分，它的作用是施加一定的力或负荷到试样上。

负荷系统通常包括负荷传感器、负荷调节装置和负荷控制系统。

负荷传感器用于测量施加在试样上的力或负荷大小，负荷调节装置用于调节施加在试样上的负荷大小，负荷控制系统用于控制负荷的施加方式和施加时间。

摩擦系统是摩擦磨损试验机的另一个重要组成部分，它的作用是通过施加摩擦力使试样与摩擦副发生相对运动。

摩擦系统通常包括摩擦副、摩擦力传感器和摩擦力调节装置。

摩擦副是指试样与摩擦副之间的接触面，它可以是两个试样之间的接触面，也可以是试样与摩擦副之间的接触面。

摩擦力传感器用于测量试样与摩擦副之间的摩擦力大小，摩擦力调节装置用于调节试样与摩擦副之间的摩擦力大小。

运动控制系统是摩擦磨损试验机的另一个关键部分，它的作用是控制试样与摩擦副之间的相对运动。

运动控制系统通常包括电机、减速器和传动装置等。

电机提供驱动力，减速器用于调节电机的转速和转矩，传动装置用于将电机的运动传递给试样和摩擦副。

数据采集系统是摩擦磨损试验机的重要组成部分，它的作用是采集和记录试样与摩擦副之间的摩擦磨损数据。

数据采集系统通常包括传感器、数据采集卡和计算机等。

传感器用于测量试样与摩擦副之间的各项物理量，数据采集卡用于将传感器采集到的数据转换为计算机可识别的信号，计算机用于接收和处理数据，并生成相应的测试结果。

摩擦磨损试验机的工作过程一般包括以下几个步骤：首先，将试样和摩擦副装入试验机；然后，通过负荷系统施加一定的负荷到试样上；接下来，通过摩擦系统施加一定的摩擦力使试样与摩擦副发生相对运动；同时，运动控制系统控制试样与摩擦副之间的相对运动方式和运动速度；最后，数据采集系统采集和记录试样与摩擦副之间的摩擦磨损数据，并生成相应的测试结果。

摩擦磨损试验机UMT►无可挑剔的准确性&通用性多功能力学测试试验机—创新性布鲁克摩擦磨损试验机UMT由于其良好的兼容新和多模块化设计得到了市场的广泛认可。

优异的设备兼容性设计理念，可以使一个样品在同一个实验设备上实现多种性能表征，大大节省了试验时间. 专业的模块化设计，轻松快速实现模块的更换。

先进的伺服控制系统和具有专利技术的力学传感器，可以收集多个信号的原位收集。

设备具有优异的精确性和良好是重复性。

第一台UMT设备诞生于2000年，由于其优异的性能快速成为摩擦磨损和力学性能测试领域的标准测试设备。

现在全球有超过400个试验机服务于全球顶尖的研究所、大学和国家实验室。

传统的摩擦磨损试验机多数是单一模式的设计，仅仅能满足单一的工况测试环境模拟，UMT的诞生打破了传统的设计理念，实现了在一个机台模拟多种工况条件。

独有的模块化设计可以在几分钟之内快速便捷的更换测试平台，模拟多种运动形式，从线性移动到转动;专利设计的力学传感器具有宽泛的普适性，从微牛级的力到1000N的力;创新性设计理念的可以模拟多种工况环境，湿度控制箱，-25℃到1000℃的温度控制箱，10-6t的真空环境腔。

优异软件开放性设计可以帮助用户实现最真实工况的模拟测试条件。

UMT 的优势：广泛的客户群快速更换的模块化设计高精度的力学传感器优异的重复性实时的软件控制和在线的数据分析多模块单一平台测试多种运动形式UTM可以提供上试样和下试样的同时运动，满足客户对模拟多种运动形式的测试要求。

优异的编码器，可以通过软件控制，实现上试样线性往复移动或者转动，下试样沿着X 轴或者Y 轴的线性移动，沿着竖直轴或者水平轴的转动，用于研究微动的高频往复线性移动。

快速更换的模块可以说实现不同形式的测试条件，球盘摩擦，环快摩擦，刮痕测试，微动磨损测试。

优异的闭环控制系统，所有的模块均可以通过软件控制,可以保证在测试时维持恒定的位移量，恒定的加载力，恒定的转速。

摩擦磨损测试机操作说明书操作说明书1. 引言1.1 摩擦磨损测试机的作用和重要性1.2 本操作说明书的目的和适用范围2. 设备概述2.1 设备外观和主要部件2.2 技术指标和性能参数3. 安全注意事项3.1 设备安装和摆放要求3.2 电源及接地要求3.3 操作环境要求3.4 操作人员的安全保护3.5 紧急情况的应急措施4. 设备准备4.1 检查设备完整性4.2 设备连接和电源接通4.3 装载摩擦磨损试样5. 操作步骤5.1 设备开机和初始化5.2 参数设置和测试条件选择 5.3 启动测试过程5.4 监控和记录测试数据5.5 结束测试和数据处理6. 故障排除和常见问题解决6.1 常见故障现象和原因分析 6.2 故障排除步骤和方法6.3 常见问题的解决方案7. 维护保养7.1 日常清洁和检查7.2 零部件更换和维修7.3 设备存放和保养事项8. 注意事项和使用建议8.1 设备操作的注意事项8.2 避免误操作和错误使用8.3 使用建议和优化测试结果的方法9. 附录9.1 相关标准和规定9.2 术语解释和常用缩写9.3 厂家联系方式和售后服务信息10. 结束语以上是对摩擦磨损测试机操作说明书的基本框架。

具体细节和内容还需要根据实际设备而有所调整和补充。

在撰写操作说明书时，应确保语句通顺、全文表达流畅，避免出现影响阅读体验的问题。

同时，为了保持整洁美观，建议合理排版，使用清晰的标题和编号，适当使用图表辅助说明。

希望本说明书能够帮助操作人员正确、安全地操作摩擦磨损测试机。

多功能摩擦磨损试验机结构设计多功能摩擦磨损试验机是一种用于评估材料耐磨性能的机器装置，广泛应用于材料科学、机械工程、汽车工业等领域。

在设计多功能摩擦磨损试验机时，要考虑到测试对象的特点、测试参数的设定、测试过程的控制以及数据的获取和分析等方面。

下面将对多功能摩擦磨损试验机的结构设计进行详细阐述。

1.机架：多功能摩擦磨损试验机的机架应具有足够的刚性和稳定性，以保证测试结果的可靠性。

机架一般采用钢结构，通过梁柱等形式进行加固，以提高整个试验机的稳定性。

2.试样夹持系统：试样夹持系统主要用于固定和夹持试样，保证试样在摩擦磨损过程中的稳定性。

试样夹持系统通常由上下夹具组成，夹具可根据需要进行调整，以适应不同形状和尺寸的试样。

3.负载系统：负载系统主要用于施加一定的压力或力矩到试样上，模拟实际工况条件下的载荷情况。

负载系统通常由液压驱动，通过柱塞、缸体和液压油等组件将力矩或压力传递到试样上。

4.磨损实验系统：磨损实验系统是多功能摩擦磨损试验机的核心部分，用于模拟试样的摩擦和磨损过程。

磨损实验系统通常由磨损头、磨损盘和磨损介质等组成。

磨损头和磨损盘以一定的接触压力进行相对运动，磨损介质则起到磨损试样的作用。

5.温度控制系统：温度控制系统用于控制试样的温度，以模拟实际工况下的温度环境。

温度控制系统通常由加热元件、温度传感器和温度控制器等组成，可以根据需要设定试样的温度范围和温度变化规律。

6.数据采集分析系统：数据采集分析系统用于采集试验过程中产生的数据，并进行数据处理和分析。

数据采集分析系统通常由传感器、数据采集卡、数据处理软件等组成，可以实时监测测试参数的变化，并对测试结果进行评估和分析。

总之，多功能摩擦磨损试验机的结构设计是一个复杂的过程，需要综合考虑多个因素。

通过合理设计试验机的结构，可以有效评估材料的耐磨性能，为材料研发和工程设计提供可靠的依据。
