梁、板的计算跨度

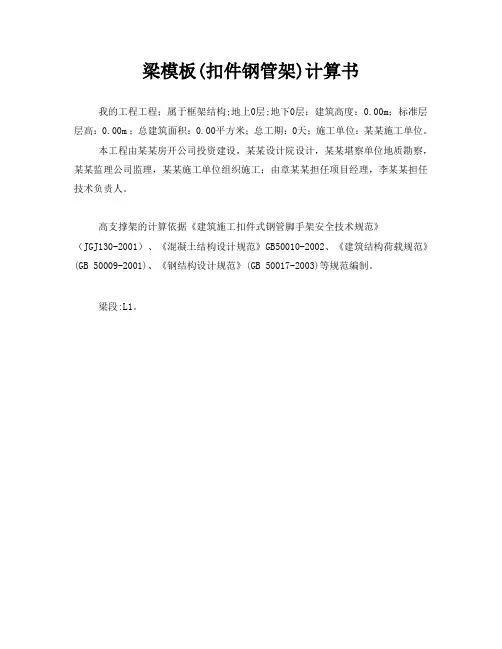

梁模板(扣件钢管架)计算书我的工程工程；属于框架结构;地上0层;地下0层；建筑高度：0.00m；标准层层高：0.00m ；总建筑面积：0.00平方米；总工期：0天；施工单位：某某施工单位。

本工程由某某房开公司投资建设，某某设计院设计，某某堪察单位地质勘察，某某监理公司监理，某某施工单位组织施工；由章某某担任项目经理，李某某担任技术负责人。

高支撑架的计算依据《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130-2001）、《混凝土结构设计规范》GB50010-2002、《建筑结构荷载规范》(GB 50009-2001)、《钢结构设计规范》(GB 50017-2003)等规范编制。

梁段:L1。

一、参数信息1.模板支撑及构造参数梁截面宽度 B(m):0.30；梁截面高度 D(m):0.77混凝土板厚度(mm):120.00；立杆梁跨度方向间距La(m):1.00；立杆上端伸出至模板支撑点长度a(m):0.10；立杆步距h(m):1.40；梁支撑架搭设高度H(m)：2.90；梁两侧立柱间距(m):0.50；承重架支设:无承重立杆，方木支撑垂直梁截面；板底承重立杆横向间距或排距Lb(m):1.20；采用的钢管类型为Φ48×3；扣件连接方式:单扣件，考虑扣件质量及保养情况，取扣件抗滑承载力折减系数:0.80；2.荷载参数模板自重(kN/m2):0.35；钢筋自重(kN/m3):1.50；施工均布荷载标准值(kN/m2):2.5；新浇混凝土侧压力标准值(kN/m2):18.5；倾倒混凝土侧压力(kN/m2):2.0；振捣混凝土荷载标准值(kN/m2):2.03.材料参数木材品种：柏木；木材弹性模量E(N/mm2)：10000.0；木材抗弯强度设计值fm(N/mm2)：17.0；木材抗剪强度设计值fv(N/mm2)：1.7；面板类型：胶合面板；面板弹性模量E(N/mm2)：9500.0；面板抗弯强度设计值fm(N/mm2)：13.0；4.梁底模板参数梁底方木截面宽度b(mm)：50.0；梁底方木截面高度h(mm)：100.0；梁底纵向支撑根数：6；面板厚度(mm)：15.0；5.梁侧模板参数主楞间距(mm)：500；次楞根数：4；穿梁螺栓水平间距(mm)：500；穿梁螺栓竖向根数：3；穿梁螺栓竖向距板底的距离为：200mm，200mm，200mm；穿梁螺栓直径(mm)：M12；主楞龙骨材料：钢楞；截面类型为圆钢管48×3.0；主楞合并根数：2；次楞龙骨材料：木楞,，宽度50mm，高度100mm；二、梁模板荷载标准值计算1.梁侧模板荷载强度验算要考虑新浇混凝土侧压力和倾倒混凝土时产生的荷载；挠度验算只考虑新浇混凝土侧压力。

资料-关于梁、板的计算跨度关于梁、板的计算跨度一般的手册或教科书上所讲的计算跨度如净跨的1.1倍等这些规定和概念仅适用于常规的结构设计在应用日广的宽扁梁中是不合适的。

梁板结构简单点讲可认为是在梁的中心线上有一刚性支座取消梁的概念将梁板统一认为是一变截面板。

在扁梁结构中梁高比板厚大不了多少时应将计算长度取至梁中心选梁中心处的弯距和梁厚及梁边弯距和板厚配筋取二者大值配筋。

借用台阶式独立基础变截面处的概念柱子也可认为是超大截面梁所以梁配筋时应取柱边弯距。

削峰是正常的不削峰才有问题。

2.纵筋搭接长度为若干倍钢筋直径d一般情况下d取钢筋直径的较小值这是有个前提即大直径钢筋强度并未充分利用。

否则应取钢筋直径的较大值。

如框架结构顶层的柱子纵筋有时比下层大d应取较大的钢筋直径甚至纵筋应向下延伸一层。

其实两根钢筋放一起用铁丝捆一下能起多大用还消弱了钢筋与混凝土的握裹力。

所以钢筋如有可能尽量采用机械连接或焊接。

3.钢筋锚固长度为若干倍钢筋直径d这是在钢筋强度被充分利用的前提下的要求在钢筋强度未被充分利用时如梁上小挑沿纵筋剪力墙的水平筋端部等锚固长度可折减。

如剪力墙的水平筋端部仅要求有10d 的直钩即可。

4.柱子造价在框架结构中是很小的而在抗震时起的作用是决定性的。

经实验考虑空间作用时柱子纵筋加大至计算值的2.5倍左右才可保证塑性铰不出现在柱子上。

可不按计算配筋大幅度增加纵筋同时增大箍筋。

5.抗震缝应加大经统计按规范要求设的防震缝在地震时有40发生了碰撞。

故应增大抗震缝间距。

6.锚固搭接例如中柱节点处框架梁下纵筋锚入柱内LAE其搭接长度2LAE-柱宽如钢筋直径25LAE40D柱宽50022540-5001500既其搭接长度已经达到了1500远大于1.2LAE1200。

而柱变断面如上下柱断面相差50上柱锚入下柱40D此处按锚固还时搭接7. 关于回弹再压缩 nbspnbspnbsp 基坑开挖时摩擦角范围内的坑边的基底土受到约束不反弹坑中心的地基土反弹回弹以弹性为主回弹部分被人工清除。

8、简述现浇肋梁楼盖的组成及荷载传递途径。

答：现浇肋梁楼盖由板、次梁和主梁组成，荷载的传递途径为荷载作用到板上，由板传递到次梁，由次梁传递到主梁，由主梁传递到柱或墙，再由柱或墙传递到基础，最后由基础传递到地基。

9、什么是钢筋混凝土超静定结构的塑性内力重分布？答：在混凝土超静定结构中，当某截面出现塑性铰后，引起结构内力的重分布，使结构中内力的分布规律与一般力学计算方法得到的内力(弹性理论得到的内力)不同。

这种由于塑性铰的形成与开展而造成的超静定结构中的内力重新分布称为钢筋混凝土超静定结构的塑性内力重分布。

10、什么是单向板？什么是双向板？c l答：单向受力，单向弯曲(及剪切)的板为单向板；双向受力，双向弯曲(及剪切)的板为双向板。

单向板的受力钢筋单向布置，双向板的受力钢筋双向布置。

11、单向板和双向板是如何区分的？ 答：两对边支承的板为单向板。

对于四边支承的板，当长边与短边长度之比小于或等于2.0时，按双向板考虑；当长边与短边长度之比大于2.0但小于3.0时，宜按双向板考虑，也可按单向板计算，但按沿短边方向受力的单向板计算时，应沿长边方向布置足够数量的构造钢筋；当长边与短边长度之比大于或等于3.0时，可按沿短边方向受力的单向板考虑。

12、单向板肋梁楼盖中，板内应配置有哪几种钢筋？答：单向板肋梁楼盖中，板内应配置有板内受力钢筋和构造钢筋。

板内受力钢筋种类一般采用HPB235，板中受力钢筋的间距，当板厚≤150mm 时，不宜大于200mm ，当板厚>150mm 时，不宜大于1.5h ，且不宜大于250mm 。

连续板中配筋形式采用分离式配筋或弯起式配筋。

构造钢筋包括：分布钢筋、沿墙处板的上部构造钢筋、主梁处板的上部构造钢筋和板内抗冲切钢筋。

13、说明单向板肋梁盖中板的计算简图。

答：在计算中，取1m 宽板作为计算单元，故板截面宽度b=1000mm ，为支承在次梁或砖墙上的多跨板，为简化计算，将次梁或砖墙作为板的不动饺支座。

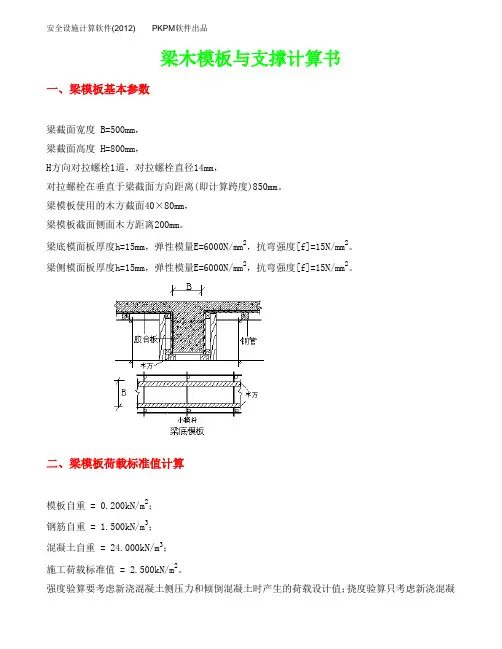

梁木模板与支撑计算书一、梁模板基本参数梁截面宽度 B=500mm，梁截面高度 H=800mm，H方向对拉螺栓1道，对拉螺栓直径14mm，对拉螺栓在垂直于梁截面方向距离(即计算跨度)850mm。

梁模板使用的木方截面40×80mm，梁模板截面侧面木方距离200mm。

梁底模面板厚度h=15mm，弹性模量E=6000N/mm2，抗弯强度[f]=15N/mm2。

梁侧模面板厚度h=15mm，弹性模量E=6000N/mm2，抗弯强度[f]=15N/mm2。

二、梁模板荷载标准值计算模板自重 = 0.200kN/m2；钢筋自重 = 1.500kN/m3；混凝土自重 = 24.000kN/m3；施工荷载标准值 = 2.500kN/m2。

强度验算要考虑新浇混凝土侧压力和倾倒混凝土时产生的荷载设计值；挠度验算只考虑新浇混凝土侧压力产生荷载标准值。

新浇混凝土侧压力计算公式为下式中的较小值:其中γc——混凝土的重力密度，取24.000kN/m3；t ——新浇混凝土的初凝时间，为0时(表示无资料)取200/(T+15)，取3.000h； T ——混凝土的入模温度，取20.000℃；V ——混凝土的浇筑速度，取1.000m/h；H ——混凝土侧压力计算位置处至新浇混凝土顶面总高度，取1.200m；β——混凝土坍落度影响修正系数，取0.850。

根据公式计算的新浇混凝土侧压力标准值 F1=17.130kN/m2考虑结构的重要性系数0.90，实际计算中采用新浇混凝土侧压力标准值:F1=0.90×17.140=15.426kN/m2考虑结构的重要性系数0.90，倒混凝土时产生的荷载标准值:F2=0.90×6.000=5.400kN/m2。

三、梁底模板木楞计算梁底木方的计算在脚手架梁底支撑计算中已经包含！四、梁模板侧模计算面板直接承受模板传递的荷载，应该按照均布荷载下的连续梁计算，计算如下作用在梁侧模板的均布荷载q=(1.2×15.43+1.40×5.40)×0.80=20.857N/mm面板的截面惯性矩I和截面抵抗矩W分别为:本算例中，截面惯性矩I和截面抵抗矩W分别为:截面抵抗矩 W = bh2/6 = 80.00×1.50×1.50/6 = 30.00cm3；截面惯性矩 I = bh3/12 = 80.00×1.50×1.50×1.50/12 = 22.50cm4；式中：b为板截面宽度，h为板截面高度。
