国外常用螺纹对照表

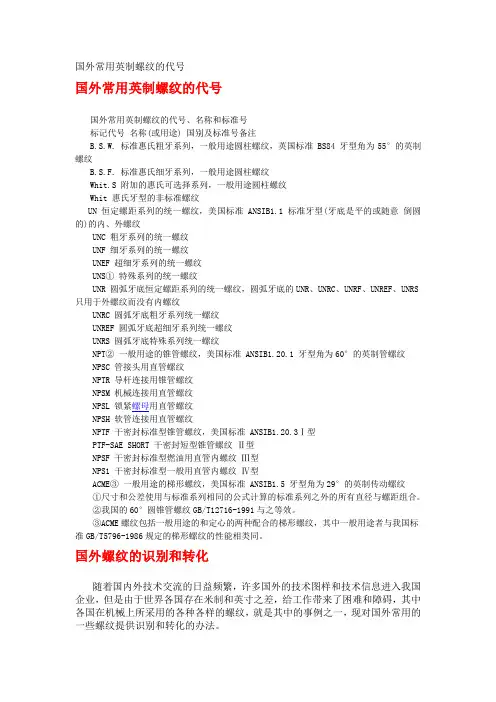

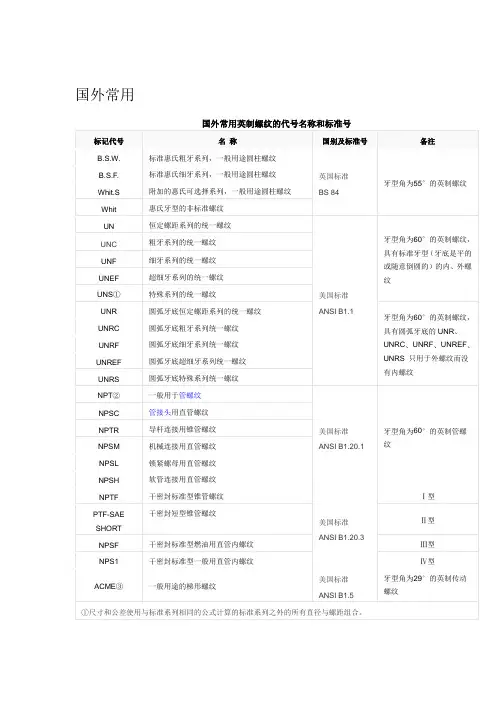

国外常用英制螺纹的代号国外常用英制螺纹的代号国外常用英制螺纹的代号、名称和标准号标记代号名称(或用途) 国别及标准号备注B.S.W. 标准惠氏粗牙系列，一般用途圆柱螺纹，英国标准 BS84 牙型角为55°的英制螺纹B.S.F. 标准惠氏细牙系列，一般用途圆柱螺纹Whit.S 附加的惠氏可选择系列，一般用途圆柱螺纹Whit 惠氏牙型的非标准螺纹UN 恒定螺距系列的统一螺纹，美国标准 ANSIB1.1 标准牙型(牙底是平的或随意倒圆的)的内、外螺纹UNC 粗牙系列的统一螺纹UNF 细牙系列的统一螺纹UNEF 超细牙系列的统一螺纹UNS① 特殊系列的统一螺纹UNR 圆弧牙底恒定螺距系列的统一螺纹，圆弧牙底的UNR、UNRC、UNRF、UNREF、UNRS 只用于外螺纹而没有内螺纹UNRC 圆弧牙底粗牙系列统一螺纹UNREF 圆弧牙底超细牙系列统一螺纹UNRS 圆弧牙底特殊系列统一螺纹NPT② 一般用途的锥管螺纹，美国标准 ANSIB1.20.1 牙型角为60°的英制管螺纹NPSC 管接头用直管螺纹NPTR 导杆连接用锥管螺纹NPSM 机械连接用直管螺纹NPSL 锁紧螺母用直管螺纹NPSH 软管连接用直管螺纹NPTF 干密封标准型锥管螺纹，美国标准ANSIB1.20.3Ⅰ型PTF-SAE SHORT 干密封短型锥管螺纹Ⅱ型NPSF 干密封标准型燃油用直管内螺纹Ⅲ型NPS1 干密封标准型一般用直管内螺纹Ⅳ型ACME③ 一般用途的梯形螺纹，美国标准 ANSIB1.5 牙型角为29°的英制传动螺纹①尺寸和公差使用与标准系列相同的公式计算的标准系列之外的所有直径与螺距组合。

②我国的60°圆锥管螺纹GB/T12716-1991与之等效。

③ACME螺纹包括一般用途的和定心的两种配合的梯形螺纹，其中一般用途者与我国标准GB/T5796-1986规定的梯形螺纹的性能相类同。

国外螺纹的识别和转化随着国内外技术交流的日益频繁，许多国外的技术图样和技术信息进入我国企业，但是由于世界各国存在米制和英寸之差，给工作带来了困难和障碍，其中各国在机械上所采用的各种各样的螺纹，就是其中的事例之一，现对国外常用的一些螺纹提供识别和转化的办法。

螺纹符号对照表螺纹代号对照表螺纹名称中国ISO 日本美国英国法国德国前苏联60°普通螺纹M PS60°圆锥管螺纹NPTZ(旧)NPT55°圆柱管螺纹G R P G PF BSPBSPPG R(内螺纹)K(外螺纹)GTPYь55°圆锥管螺纹ZGR(外螺纹)R(外螺纹)R C(内螺纹)PTRBSPTR(外螺纹)R C(内螺纹)G(外螺纹)R(外螺纹)R(外螺纹)55°梯形螺纹Tr(新)T(旧)Tr Tr Tr60°米制锥螺纹ZM3°30°米制锯齿螺纹B国外螺纹的代号和标注识别1.英制螺纹(螺纹牙型角55度)BSW----英国标准惠氏螺纹(粗牙) BSF----英国标准惠氏螺纹(细牙)R----锥管外螺纹(旧代号ZG、KG) RC----锥管内螺纹(旧代号ZG、KG) G----直管螺纹(外螺纹分A、B两面级,丝锥分G、G-D)2.美制螺纹（螺纹牙型60度）UNC---统一制粗牙螺纹（代替NC）UNF---统一制细牙螺纹（代替NF）UNEF---统一制超细牙螺纹UN---统一制不变螺距螺纹UNS---统一制特殊螺纹NPT---美国标准锥管螺纹美制一般密封圆柱内螺纹的特征代号为NPSC；美制螺纹的标准系列包括粗牙（UNC）、细牙（UNF）和超细牙(UNEF)三个系列，外加一个定螺距系列（UN）。

完整的标记由公称直径、每英寸牙数、系列代号、精度等级和检验体系代号组成：2-12UN-2A(23) 3/4-18UNS2:公称直径为2英寸；12:每英寸12牙；UN:螺纹系列代号；2A：公差带代号；（23）检验体系代号。

计算方法：1英寸＝25.4毫米。

转换为米制单位如3/4×25.4＝19.05即公称直径为19.05毫米。

公制普通螺纹分为粗牙和细牙两种。

粗牙普通螺纹用螺纹代号（M）和公称直径表示，如M10、M16等；细牙普通螺纹用螺纹代号（M）和公称直径×螺距表示，如M10×1、M20×1.5等。

公制/美制/英制螺纹对照表A型美制螺纹（UNF）常用规格外螺纹内螺纹-4 9/16"-19牙 14.28 13.08 -6 11/16''-16 17.46 16.1-8 13/16''-16 20.64 19.28-10 1''-14 25.40 23.57-12 1(3/16)''-12 30.00 28.32 -16 1(7/16)''-12 36.51 34.67 -20 1(11/16)''-12 42.86 41.02C型JIC37度美制UNF螺纹常用规格-4 7/16”-20 11.11 10.03-5 1/2”-20 12.70 11.32-6 9/16”-18 14.28 13.08-8 3/4”-16 19.00 17.68-10 7/8”-14 22.22 20.68-12 1(1/16)"-12 26.98 25.15 -16 1(5/16)"-12 33.33 31.5 -20 1(5/8)"-12 41.28 39.44 -24 1(7/8)"-12 47.62 45.8-32 2(1/2)"-12 63.5 61.67英制圆柱管螺纹（BSPP）常用规格-4 1/4”-19 13.157 11.55-6 3/8”-19 16.662 14.95-8 1/2”-14 20.955 18.63-12 3/4”-14 26.441 24.11-16 1”-11 33.249 30.29-20 1(1/4)''-11 41.91 38.95英制圆锥管螺纹（BSPT）常用规格基面大径基准距离1/4”-19 13.157 63/8”-19 16.662 6.41/2”-14 20.955 8.23/4”-14 26.441 9.51”-11 33.249 10.41(1/4)''-11 41.91 12.7美制圆锥管螺纹（NPT）1/8”-27 10.24 41/4”-18 13.60 43/8”-18 17.04 4.321/2”-14 21.22 4.483/4”-14 26.57 4.751”-11(1/2)” 33.22 4.61(1/4)”-11.5 41.96 4.83美制外螺纹（2A）常用规格极限尺寸表（粗牙）打印| 推荐| 评分2007-4-20 16:333/8-16 0.3643 0.3737 0.3287 0.3331 0.2970 8.40 8.44(0.375-16) 9.2532 9.4920 8.3490 8.4607 7.54387/16-14 0.4258 0.4361 0.3850 0.3897 0.3485 9.83 9.87(0.4375-14) 10.8153 11.0769 9.7790 9.8984 8.85191/2-13 0.4876 0.4985 0.4435 0.4485 0.4041 11.34 11.38(0.50-13) 12.3850 12.6619 11.2649 11.3919 10.26419/16-12 0.5495 0.5609 0.5016 0.5068 0.4587 12.80 12.84(0.5625-12) 13.9573 14.2469 12.7406 12.8727 11.65105/8-11 0.6113 0.6234 0.5589 0.5644 0.5119 14.27 14.32(0.625-11) 15.5270 15.8344 14.1961 14.3358 13.00233/4-10 0.7353 0.7482 0.6773 0.6832 0.6255 17.28 17.33(0.750-10) 18.6766 19.0043 17.2034 17.3533 15.88777/8-9 0.8592 0.8731 0.7946 0.8009 0.7368 20.27 20.32(0.875-9) 21.8237 22.1767 20.1828 20.3429 18.71471"-8 0.9830 0.9980 0.9100 0.9168 0.8446 23.22 23.27(1.000-8) 24.9682 25.3492 23.1140 23.2867 21.45281.螺胚直径指滚丝前的尺寸，数值为依经验公式计算而得，在实践中需验证。

英制管螺纹基本尺寸及公差（牙形角55º）BSPP英制锥管螺纹基本尺寸及公差（牙形角55º）BSPT美制管螺纹基本尺寸及公差（牙形角60º）UN(F)公制螺纹基本尺寸及公差(牙形角60º) M55°圆锥管螺纹基本尺寸对照表最新下载-汇兴达55°圆锥管螺纹基本尺寸对照表最新下载-汇兴达55°圆锥管螺纹(BSPT)2 R5 5"138.432.30911136.951135.4721.479R66"163.832.30911162.351160.8721.479聊城市鑫茂祥管业有限公司专业经营钢管规格：5mm*1mm—1020mm*200mm合金钢管、外径22mm-127mm冷轧无缝钢管、外径127mm-600mm.壁厚16mm-100mm.外径精度±0.5%,壁厚精度±5%热轧中厚壁无缝钢管、16Mn外径400—1600mm、壁厚20—60mm 的大口径厚壁卷管.可定尺到16米及各种规格的无缝方管、异型无缝钢管等.常备钢管种类有:构造用无缝钢管、流体用无缝钢管、液压无缝钢管、电力用无缝钢管、石油输送用无缝钢管、化肥设备用无缝钢管、煤矿用无缝钢管、不锈钢无缝钢管、化工用无缝钢管、纺织机械用无缝钢管、汽车；水利用无缝钢管.精密无缝钢管、光亮无缝钢管、军工医疗用无缝钢管、管道用无缝钢管、支柱用无缝钢管、合金无缝管、高压无缝管、大口径直缝焊管等。

适用于工程、煤矿、纺织、电力、锅炉、机械、军工等各个领域。

公司以良好的信用、优质的产品、雄厚的实力、低廉的价钱享誉全国30多个省、市、自治区、直辖市及国外.产品深得用户依赖。

管螺纹的基本尺寸表(2010-10-25 15:57:35)转载▼标签：杂谈表（1）螺纹基本尺寸G1/2 、ZG1/2 (单位:mm)尺寸代号每25.4mm类的牙数n螺距p 牙型高度h圆弧半径r≈基面上的基本直径基准距离有效螺纹长度大径（基准直径）d=D中径d2=D2小径d1=D11/16 28 0.907 0.581 0.125 7.723 7.142 6.561 4.0 6.5 1/8 28 0.907 0.581 0.125 9.728 9.147 8.566 4.0 6.5 1/4 19 1.337 0.586 0.184 13.157 12.301 11.445 6.0 9.7 3/8 19 1.337 0.586 0.184 16.662 15.806 14.950 6.4 10.1 1/2 14 1.814 1.162 0.249 20.955 19.793 18.631 8.2 13.2锥管螺纹的基本尺寸表（3-28）1/2PT 、1/2NPT表（2）螺纹基本尺寸 (单位:mm)螺纹标准的一种.按外形分圆柱、圆锥两种；按牙型角分55°、60°两种。

公制/美制/英制螺纹对照表A型美制螺纹（UNF）常用规格外螺纹螺纹-4 9/16"-19牙 14.28 13.08 -6 11/16''-16 17.46 16.1-8 13/16''-16 20.64 19.28-10 1''-14 25.40 23.57-12 1(3/16)''-12 30.00 28.32 -16 1(7/16)''-12 36.51 34.67 -20 1(11/16)''-12 42.86 41.02C型JIC37度美制UNF螺纹常用规格-4 7/16”-20 11.11 10.03-5 1/2”-20 12.70 11.32-6 9/16”-18 14.28 13.08-8 3/4”-16 19.00 17.68-10 7/8”-14 22.22 20.68-12 1(1/16)"-12 26.98 25.15 -16 1(5/16)"-12 33.33 31.5 -20 1(5/8)"-12 41.28 39.44 -24 1(7/8)"-12 47.62 45.8-32 2(1/2)"-12 63.5 61.67英制圆柱管螺纹（BSPP）常用规格-4 1/4”-19 13.157 11.55-6 3/8”-19 16.662 14.95-8 1/2”-14 20.955 18.63-12 3/4”-14 26.441 24.11-16 1”-11 33.249 30.29-20 1(1/4)''-11 41.91 38.95英制圆锥管螺纹（BSPT）常用规格基面大径基准距离1/4”-19 13.157 63/8”-19 16.662 6.41/2”-14 20.955 8.23/4”-14 26.441 9.51”-11 33.249 10.41(1/4)''-11 41.91 12.7美制圆锥管螺纹（NPT）1/8”-27 10.24 41/4”-18 13.60 43/8”-18 17.04 4.321/2”-14 21.22 4.483/4”-14 26.57 4.751”-11(1/2)” 33.22 4.61(1/4)”-11.5 41.96 4.832007-4-20 16:33评论(7)3/8-16 0.3643 0.3737 0.3287 0.3331 0.2970 8.40 8.44(0.375-16) 9.2532 9.4920 8.3490 8.4607 7.54387/16-14 0.4258 0.4361 0.3850 0.3897 0.3485 9.83 9.87(0.4375-14) 10.8153 11.0769 9.7790 9.8984 8.85191/2-13 0.4876 0.4985 0.4435 0.4485 0.4041 11.34 11.38(0.50-13) 12.3850 12.6619 11.2649 11.3919 10.26419/16-12 0.5495 0.5609 0.5016 0.5068 0.4587 12.80 12.84(0.5625-12) 13.9573 14.2469 12.7406 12.8727 11.65105/8-11 0.6113 0.6234 0.5589 0.5644 0.5119 14.27 14.32 (0.625-11) 15.5270 15.8344 14.1961 14.3358 13.00233/4-10 0.7353 0.7482 0.6773 0.6832 0.6255 17.28 17.33 (0.750-10) 18.6766 19.0043 17.2034 17.3533 15.88777/8-9 0.8592 0.8731 0.7946 0.8009 0.7368 20.27 20.32(0.875-9) 21.8237 22.1767 20.1828 20.3429 18.71471"-8 0.9830 0.9980 0.9100 0.9168 0.8446 23.22 23.27(1.000-8) 24.9682 25.3492 23.1140 23.2867 21.45281.螺胚直径指滚丝前的尺寸，数值为依经验公式计算而得，在实践中需验证。

美制螺纹尺寸表在机械制造和工程领域，螺纹的应用极为广泛，而美制螺纹作为常见的螺纹标准之一，了解其尺寸表对于正确选择和使用螺纹至关重要。

｜螺纹规格|每英寸牙数|大径（英寸）｜中径（英寸）｜小径（英寸）｜｜｜｜｜｜｜｜1/4 20 UNC|20|02500|02165|01820|｜1/4 28 UNF|28|02500|02210|01970|｜5/16 18 UNC|18|03125|02712|02337|｜5/16 24 UNF|24|03125|02823|02503|｜3/8 16 UNC|16|03750|03289|02882|｜3/8 24 UNF|24|03750|03459|03139|需要注意的是，上述尺寸表中的大径是指螺纹的最大直径，中径是通过螺纹牙型上沟槽和凸起宽度相等的假想圆柱的直径，小径则是螺纹的最小直径。

美制螺纹的尺寸标注通常包括螺纹的公称直径和每英寸的牙数。

例如，“1/4 20 UNC”中，“1/4”表示螺纹的公称直径为 1/4 英寸，“20”表示每英寸有 20 个牙。

在实际应用中，选择合适的美制螺纹尺寸需要考虑多种因素。

首先是连接的强度要求，如果需要承受较大的载荷，通常会选择粗牙螺纹，因为其螺距较大，螺纹根部的截面积也较大，能够提供更高的连接强度。

其次，要考虑装配的精度和密封性。

对于要求较高的装配精度或密封性的场合，细牙螺纹或特细牙螺纹可能更合适，因为它们的螺距较小，能够提供更精确的调整和更好的密封性能。

此外，还要考虑安装和拆卸的便利性。

如果需要频繁安装和拆卸，螺距较大的粗牙螺纹可能会更方便操作。

在加工美制螺纹时，需要使用相应的刀具和量具来保证螺纹的尺寸精度。

对于大规模生产，通常会采用专用的螺纹加工机床；而对于小批量或单件生产，则可以使用普通机床配合螺纹刀具进行加工。

在测量美制螺纹时，常用的量具包括螺纹千分尺、螺纹环规和塞规等。

螺纹千分尺可以直接测量螺纹的中径，而螺纹环规和塞规则用于检验螺纹的尺寸是否符合标准。

第一章国标螺纹的一般知识一. 螺纹的分类1.螺纹分内螺纹和外螺纹两种；2.按牙形分可分为：1）三角形螺纹2）梯形螺纹3）矩形螺纹4）锯齿形螺纹；3.按线数分单头螺纹和多头螺纹；4.按旋入方向分左旋螺纹和右旋螺纹两种,右旋不标注，左旋加LH,如M24X 1.5LH ;5.按用途不同分有：米制普通螺纹、用螺纹密封的管螺纹、非螺纹密封的管螺纹、60°圆锥管螺纹、米制锥螺纹等二. 米制普通螺纹1.米制普通螺纹用大写M表示，牙型角2a =60°（a表示牙型半角）；2.米制普通螺纹按螺距分粗牙普通螺纹和细牙普通螺纹两种；2.1.粗牙普通螺纹标记一般不标明螺距，如M20表示粗牙螺纹；细牙螺纹标记必须标明螺距，如M3CX 1.5表示细牙螺纹、其中螺距为1.5。

2.2.普通螺纹用于机械零件之间的连接和紧固，一般螺纹连接多用粗牙螺纹，细牙螺纹比同一公称直径的粗牙螺纹强度略高，自锁性能较好。

3.米制普通螺纹的标记：M20-6H M2（X 1.5LH-6g-40,其中M表示米制普通螺纹，20表示螺纹的公称直径为20mrp 1.5表示螺距，LH表示左旋，6H、6g表示螺纹精度等级，大写精度等级代号表示内螺纹，小写精度等级代号表示外螺纹，40表示旋合长度;3.1.常用米制普通粗牙螺纹的螺距如下表（螺纹底孔直径：碳钢©二公称直径-P;铸铁©二公称直径—1.05~1.1P ;加工外螺纹光杆直径取©二公称直径—0.13P）:表1 常用米制普通粗牙螺纹的直径/螺距32 米制普通内螺纹的加工底孔直径可用下式作近似计算：d=D-1.0825P,其中D为公称直径，P为螺距。

三•用螺纹密封的管螺纹（GB 7306与ISO7/1相同）1.用螺纹密封的管螺纹不加填料或密封质就能防止渗漏。

用螺纹密封的管螺纹有圆柱内螺纹和圆锥外螺纹、圆锥内螺纹和圆锥外螺纹两种连接形式。

压力在5X 105Pa以下时，用前一种连接已足够紧密，后一种连接通常只在高温及高压下采用。

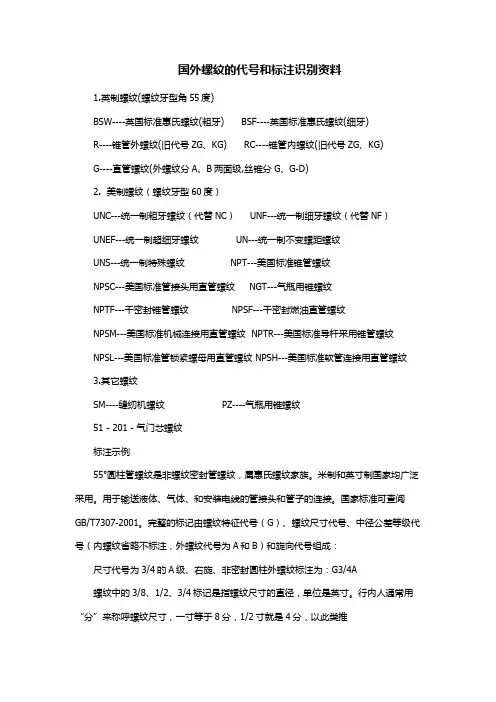

国外螺纹的代号和标注识别资料1.英制螺纹(螺纹牙型角55度)BSW----英国标准惠氏螺纹(粗牙) BSF----英国标准惠氏螺纹(细牙)R----锥管外螺纹(旧代号ZG、KG) RC----锥管内螺纹(旧代号ZG、KG)G----直管螺纹(外螺纹分A、B两面级,丝锥分G、G-D)2. 美制螺纹（螺纹牙型60度）UNC---统一制粗牙螺纹（代替NC） UNF---统一制细牙螺纹（代替NF）UNEF---统一制超细牙螺纹 UN---统一制不变螺距螺纹UNS---统一制特殊螺纹 NPT---美国标准锥管螺纹NPSC---美国标准管接头用直管螺纹 NGT---气瓶用锥螺纹NPTF---干密封锥管螺纹 NPSF---干密封燃油直管螺纹NPSM---美国标准机械连接用直管螺纹 NPTR---美国标准导杆采用锥管螺纹NPSL---美国标准管锁紧螺母用直管螺纹 NPSH---美国标准软管连接用直管螺纹3.其它螺纹SM----缝纫机螺纹 PZ----气瓶用锥螺纹51－201－气门芯螺纹标注示例55°圆柱管螺纹是非螺纹密封管螺纹，属惠氏螺纹家族。

米制和英寸制国家均广泛采用。

用于输送液体、气体、和安装电线的管接头和管子的连接。

国家标准可查阅GB/T7307-2001。

完整的标记由螺纹特征代号（G）、螺纹尺寸代号、中径公差等级代号（内螺纹省略不标注，外螺纹代号为A和B）和旋向代号组成：尺寸代号为3/4的A级、右旋、非密封圆柱外螺纹标注为：G3/4A螺纹中的3/8、1/2、3/4标记是指螺纹尺寸的直径，单位是英寸。

行内人通常用“分”来称呼螺纹尺寸，一寸等于8分，1/2寸就是4分，以此类推55°圆锥管螺纹是螺纹密封管螺纹，属惠氏螺纹家族。

该系列螺纹在世界上应用广泛，常用于水及煤气管行业。

锥度规定为1：16.国家标准可查阅GB/T7306-2000。

完整的标记由螺纹特征代号、螺纹尺寸代号和旋向代号组成：英制密封圆柱内螺纹的特征代号为RP；英制密封圆锥内螺纹的特征代号为RC；英制密封圆锥外螺纹的特征代号为R1（与英制密封圆柱内螺纹配合使用）R2（与英制密封圆锥内螺纹配合使用）尺寸代号为3/4的左旋、英制密封圆柱内螺纹：RP3/4－LHNPT是属于美国标准的60度锥管螺纹，锥度规定为1：16。

国外常用②我国的60°圆锥管螺纹GB/T12716-1991与之等效。

③ACME螺纹包括一般用途的和定心的两种配合的梯形螺纹，其中一般用途者与我国标准GB/T5796-1986规定的梯形螺纹的性能相类同。

圆锥管螺螺距用每英寸的牙数来表示，如：每英寸11牙，则螺距=25.4/11=2.309mm。

表中螺距单位为每英寸牙数。

钻孔直径为攻丝推荐钻孔尺寸，单位为毫米。

2螺纹标准NPT，PT，G都是管螺纹．NPT 是National (American) Pipe Thread 的缩写，属于美国标准的60 度锥管螺纹，用于北美地区．国家标准可查阅GB/T12716-1991PT 是Pipe Thread 的缩写，是55 度密封圆锥管螺纹，属惠氏螺纹家族，多用于欧洲及英联邦国家．常用于水及煤气管行业，锥度规定为1:16．国家标准可查阅GB/T7306-2000G 是55 度非螺纹密封管螺纹，属惠氏螺纹家族．标记为G 代表圆柱螺纹．国家标准可查阅GB/T7307-2001另外螺纹中的1/4、1/2、1/8 标记是指管子的通径，单位是英寸．行内人通常用分来称呼螺纹尺寸，一寸等于8分，1/4 寸就是2分，如此类推．G 好像就是管螺纹的统称(Guan)，55，60度的划分属于功能性的，俗称管圆。

即螺纹由一圆柱面加工而成。

ZG俗称管锥，即螺纹由一圆锥面加工而成，一般的水管接头都是这样的Rc表示圆锥内螺纹ZG表示锥管螺纹，3/4"表示英寸的标注,就是3/4寸圆锥管螺纹，《五金手册》上有。

准确的来讲它的内径是19.05毫米，但这是老标准，现在已经不用了。

现在的国标规定ZG3/4〃螺纹内径是20毫米。

它的表示方法应该是：ZG3/4〃。

其中（〃）是英寸的代表符号。

一英寸等于25.4毫米。

一英寸等于8英分。

3/4的来历是6/8=3/4。

俗称6分。

同样ZG1/2〃螺纹的管子内径≈15毫米。

俗称4分。

ZG1〃螺纹的管子内径≈25毫米。

英制管螺纹基本尺寸及公差（牙形角55o）BSPP英制锥管螺纹基本尺寸及公差（牙形角55o）BSPT美制管螺纹基本尺寸及公差（牙形角60o）UN(F)公制螺纹基本尺寸及公差(牙形角60o) M55°圆锥管螺纹基本尺寸对照表最新下载-汇兴达55°圆锥管螺纹基本尺寸对照表最新下载-汇兴达55°圆锥管螺纹(BSPT)0 1 872聊城市鑫茂祥管业有限公司专业经营钢管规格：5mm*1mm—1020mm*200mm合金钢管、外径22mm-127mm冷轧无缝钢管、外径127mm-600mm，壁厚16mm-100mm，外径精度±0.5%,壁厚精度±5%热轧中厚壁无缝钢管、16Mn外径400—1600mm、壁厚20—60mm的大口径厚壁卷管，可定尺到16米及各种规格的无缝方管、异型无缝钢管等.常备钢管种类有:构造用无缝钢管、流体用无缝钢管、液压无缝钢管、电力用无缝钢管、石油输送用无缝钢管、化肥设备用无缝钢管、煤矿用无缝钢管、不锈钢无缝钢管、化工用无缝钢管、纺织机械用无缝钢管、汽车；水利用无缝钢管，精密无缝钢管、光亮无缝钢管、军工医疗用无缝钢管、管道用无缝钢管、支柱用无缝钢管、合金无缝管、高压无缝管、大口径直缝焊管等。
