美意三位一体机组通用说明书

  • 格式：pdf
  • 大小：790.48 KB
  • 文档页数：13

(一)机组特点 (3)
(二)机组数据 (5)
(三)机组安装 (6)
(四)保养和维护 (9)
(五)电气 (10)
(六)开机运行 (11)
一．机组特点
（随机附件）压 力 表
温 度 计
下的性能参考。

一致，恕不另行通知。

1、本产品在制冷工况下,当源水侧进水温度小于20℃时,可增加流量旁通阀,可减小水流量,保证机组出水温度在25℃以
上。

建议制冷工况负载侧不要长期在过高的出水温度下使用，其结果可能导致压缩机润滑油的碳化，影响压缩机的正常使用。

2、当本产品机组源水侧出水温度低于2℃，请在水系统中加入防冻液，以防机组系统冻坏。

3、在用生活热水要求出水55℃时,为保证机组的可靠运行，要求源水侧在额定水流下进水温度不低于7℃。

4、以上进出水温限定范围均在额定水流量下。

5、由于该机组采用高效板式换热器,应在冬季环境温度过低机组停用时，将水系统内水排除干净，以避免板换水路系统
结冰；若机组长期不用，则必须将水系统内水排除干净，开启水泵，从排水法兰处放水或拆开后面板，从水泵放水阀放水，以免冻裂板换及水系统管路。

6、机组长期运行中的蒸发压力与冷凝压力须在下列运行极限范围内（蓝色线框内）：
在设置及移装空调器时，制冷循环系统内除了规定的制冷剂（R22）以外不要让空气等混入。

如有空气等混入则制冷循环
6 水管连接示意图
有机磷 mg/l
机组内部如此线在出厂前均已完成并做好了绝缘防
开机前准备 ¾ 机组安装、调试、运行、维修之前，请仔细阅读随机的安装使用说明书！首次调试必须在本公司调试工程师的指导下进行。

¾ 检查电气接线是否松动，如有松动应立即拧紧。

¾ 检查系统压力是否正常，是否有泄漏的可能。

¾ 确保相序正确，电压符合机组电源要求。

¾ 温度传感器位置合理，接触可靠。

¾ 点动源水泵确保旋向正确。

¾ 水流量符合铭牌参数
¾ 机组运行前应确保所有部件无损伤，电源电压及频率、水系统正常！ ¾ 电源要求按照以下要求执行：
1) 允许电压范围：360～415V（GB12325规定为额定电压±7%以内） 2) 允许频率范围：±2%以内（GB/T15945规定为±0.2Hz 以内）
3)
允许三相电压不平衡量：±2%以内（GB12326规定为2.5%以内; GB/T15543规定为2%以内）
4) 允许三相电流不平衡量：±5%以内
上述准备工作均已完成任务，并确保无误，可以按下开机按钮，进入正常开机操作，此时，应密切注意机组运行态，运行指标应符合上述各条要求。

故障分析
机组运行时，应按下列故障原因分析参考解决现场问题，不属其中的故障现象应与美意公司售后服务部咨询。

故障类型 可能原因 解决措施 断电 检查主开关和主电源
无控制电压 检查控制变压器 压缩机内保动作 等待恢复或检查压缩机 1.机组无法启动 压缩机电子保护动作 检查机组高压、低压等
电压过低 电压必须在压缩机铭牌所示电压的±
10%
电源缺相 检查接线 2.压缩机有嗡嗡声 接触器故障 检查触点、检查程序延时
没有负荷需求 提供负荷 程序延时中 耐心等待几分钟
3.故障复位后压缩机仍不能启动 主电源未得电 送上主电源
压缩机运行电流过高 检查电机绝缘电阻，检查运行工况
4.压缩机过载 系统水份过多，电机绝缘异常 排除系统水份，电机绝缘处理正常后才
可开机
压缩机线圈过热 排气温度过高
测量后，检查机组运行状态
接触器有问题
5.压缩机内保动作 内保模块接线有问题
检查确认，必要时更换或重新接线 6.电源保护 电控箱内电源保护器动作 检查电源电压、相序，相序保护器复位
情况
蒸发器供液量不足 查看过热度是否合适，检查是否有液击
现象存在
制冷剂充注量不足、制冷剂泄漏 查找机组充注相关信息。

找漏点，并予
以修复
蒸发器水侧结垢 在满载与标准水流量时，实际温差与样
本标定温差大1度左右时，可能由污垢引起。

清洁水侧污垢。

7.吸气压力过低 蒸发侧水流量不足 检查水流量，如果太小，检查组相应水
泵、阀门、过滤器等。

8.排气压力过高 冷凝器水侧结垢 在满载与标准水流量时，实际温差与样
本标定温差大1度左右时，可能由污垢引起。

清洁水侧污垢。

冷凝侧水流量不足 检查水流量，如果太小，检查组相应水
泵、阀门、过滤器等。

制冷剂过多或有不凝性气体 排放多余制冷剂。

抽除不凝性气体
9.排气温度低
吸气过热度小 调整吸气过热度（减少充注量或调整节
流）
不凝气体的存在 抽真空加氟
吸气过热度大 调整吸气过热度（调整节流机构或充注
10.排气温度过高
量）
压缩机少油 补充油
制冷剂不够 查找原因（充注不足、系统泄漏），添加
制冷剂
系统内有不凝性气体（如氮气） 排出不凝性气体
排尽水系统中的水
冬季不开机时，水管及换热器内的水不
排尽
水管路部分堵 水系统安装40目的水过虑器，并做定期
清洗
防冻保护、低压保护失效 检查机组保护设定、防冻开关、传感器
加制冷剂时水泵没开 加制冷剂必须运转水泵
11.冷媒高压开关保护
压力过高 检查水温与压力是否超过设定值
压力开关损坏 更换压力开关
接线问题 检查接线
12.冷媒低压开关保护
压力过低 检查水温与压力是否低于设定值
压力开关损坏 更换压力开关
接线问题 检查接线
13.其他故障 由美意售后现场分析 由美意售后现场解决
¾开机、停机频率：停机后须待10分钟以上才可以再次开机。

¾每小时机组的启动次数不得超过六次。

¾每次开机运转时间至少五分钟以上。

¾启动后：注意吸气压力为下降，排气压力为上升，否则应立即关机。

¾吸气过热度5～15K
¾排气温度：
排气温度下限值（60℃）仅为参考值。

排气温度应高于冷凝温度30K
机组长期运行，下列数据需经常检查：
¾机组的运行数据（如：三相电压、机组电流、吸气排气温度，负载和源水的温度、高低压力等） ¾检查导线的连接及其紧固性
关机
¾按关机鍵关机 ，并保持两侧水泵运行15分钟左右(当水泵与主机联动时，则按程序自动关水泵)。

¾长期不用时，应做好水路的防冻和防腐工作。

调 试 记 录 表
公司名称公司地址
电话传真
铭牌参数
机组名称机组型号
制冷剂代号/充注量
额定制冷量额定制热量
制冷输入功率制热输入功率
制冷输入电流制热输入电流
运行参数
源水侧进水温度℃，源水侧出水温度℃，水流量m3/h；负载侧进水温度℃，负载侧出水温度℃，水流量m3/h；热回收侧进水温度℃，热回收侧出水温度℃，水流量m3/h；排气压力kpa，吸气压力kpa
排气温度℃，吸气温度℃
过热度℃，过冷度℃
运行电流A， 电源电压V
说明：
调试人员：调试日期：。

合集下载

100119美意环保型三位一体机培训教材

100119美意环保型三位一体机培训教材


© 2007 Mammoth, Inc.
9
水泵
威乐泵业集团股份有限公司创建与1872年， 总部设在德国多特蒙德市，是目前世界上最 大的暖通空调用泵的专业生产厂家。
© 2007 Mammoth, Inc.
10
控制器
专门适用于三位一体 机的微电脑控制器。
可靠高
抗干扰性强
卖点：系统负荷预判断逻辑，平衡热回收和采 暖，制冷的能力分配。可实现制热+热回收均 衡分配，及制冷+热回收效率最优---新增功能
铺设在地板或地砖下，实现向室内供暖的目的。在不久的将来，地暖将成为主要 的采暖方式。 低温地板辐射采暖，是一种极为理想的供暖方式。 低温地板辐射 采暖是在室内的地面（如水泥地面、瓷砖地面、木板地面）下铺设 交联聚乙烯 管（ PEX 管、 PP-B 管） ， 它以低温热水为热媒，埋设于地板内的交联聚乙 烯管 内的热水通过特殊的双向循环方式 （将混凝土及地板）加热到一定温度， 再由地板均匀地向室内辐射热量 的新型供暖方法， 地板均匀地向室内辐射热量 的同时在冷热空气的比重差作用下，产生了空气的自然对流现象，从而创造出具 有理想温度分布的室内热微气候，使室内环境达到人体感官最舒适的状态。 低 温地板辐射采暖系统是一种对房间热微气候进行调节的节能采暖系统。
美国美意 节能先锋 -1935
美意环保型三位一体机培训
Mammoth Three In All WSHP Units
Mammoth China 美意中国
© 2007 Mammoth, Inc.
1
产品简介 系统应用简介
© 2007 Mammoth, Inc.
2
三位一体机的功用
能使用地暖 有生活热水功能
31
美意整体水源热泵控制器规格书ver-3.1

美意整体水源热泵控制器规格书ver-3.1

控制器功能规格书控制器名称：整体水源热泵控制器(内销版)控制器型号：MGC08A 版本号：B编制日期：2004年11月PART NO: ZZ00530008编制人：审核：批准：浙江美意伊吉空调设备有限公司Mammoth EG Air Conditioning Ltd一、控制器基本性能和结构1、基本性能a、抗干扰能力强，EMC测试大于4000V，能长年可靠运行；b、控制器能够适应多种恶劣环境，防潮防湿能力强；c、工作可靠，使用寿命长，故障率低（平均故障率<0.5%）；d、具有RS485远程通讯接口，便于组网；e、机组工作环境温度：-10℃~65℃；f、机组工作相对湿度：5%~95%RH；g、工作模式：制冷、除湿、通风、制热、自动冷热交换；h、室内风速：三速(自动、高、中、低)、单速；i、制热模式：热泵、电加热、热泵电加热辅助；j、电源电压检测：170-250V，精度：±5%；k、各种保护功能齐全；l、定时/计时器功能：实时开机时间设定与内部实时时钟匹配时开机。

同样的，实时关机设定与内部实时时钟匹配时关机。

此设定将持续保留为下一次的自动开/关机用途。

延时开、关仅能通过LCD按钮来激活。

在倒计时模式，当设定计时器倒算至零时，系统将自动开/关机视最后操作状态为开/关而定。

此设定不予持续保留；m、永久性记忆——在掉电或者关机时保存系统状态和设定信息，以便下次开机时读入；n、按键锁定，蜂鸣器提醒；o、三色彩屏背光显示；p、红外线遥控器接收距离：大于8米；遥控器接收角度：大于30度；q、通过主控制板上的拨动开关或跳线可以设置控制板的硬件模式：SW11 热泵0 单冷SW21 无电加热0 有电加热SW31 水—风0 水—水SW41 无生活热水0 有生活热水SW51 内风机三速控制0 内风机单速控制SW6 SW7 SW81 1 1 单系统控制(该板为主机)1 1 0 双系统控制(该板为主机)1 0 1 三系统控制(该板为主机)1 0 0 四系统控制(该板为主机)0 1 1 五系统控制(该板为主机)0 1 0 六系统控制(该板为主机)0 0 1 该板为3,4系统(该板为子机)0 0 0 该板为5,6系统(该板为子机)2、控制器结构每块控制主板包含两个压缩机系统，可以进行单压缩机控制、双压缩机控制以及组网进行多压缩机控制（多拖一、一拖多或集中控制）。

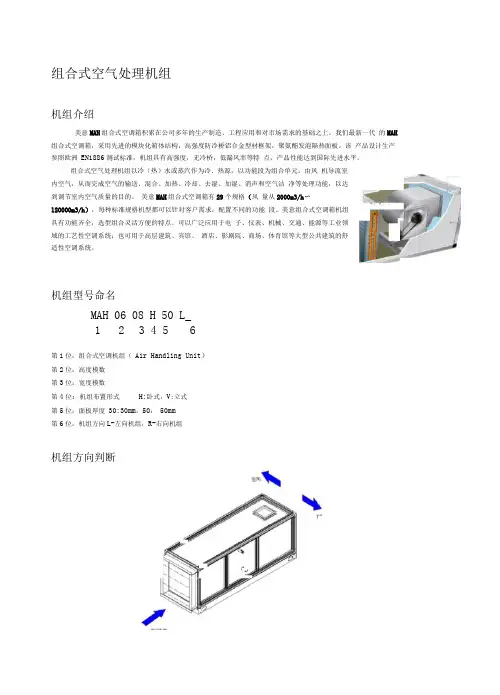

组合式空气处理机样本

组合式空气处理机样本

组合式空气处理机组机组介绍美意MAH组合式空调箱积累在公司多年的生产制造、工程应用和对市场需求的基础之上。

我们最新一代的MAH 组合式空调箱，采用先进的模块化箱体结构，高强度防冷桥铝合金型材框架，聚氨酯发泡隔热面板。

该产品设计生产参照欧洲EN1886测试标准，机组具有高强度，无冷桥，低漏风率等特点，产品性能达到国际先进水平。

组合式空气处理机组以冷（热）水或蒸汽作为冷、热源，以功能段为组合单元，由风机导流室内空气，从而完成空气的输送、混合、加热、冷却、去湿、加湿、消声和空气洁净等处理功能，以达到调节室内空气质量的目的。

美意MAH组合式空调箱有29个规格（风量从2000m3/h〜-上 W,... 120000m3/h），每种标准规格机型都可以针对客户需求，配置不同的功能段。

美意组合式空调箱机组具有功能齐全，选型组合灵活方便的特点。

可以广泛应用于电子、仪表、机械、交通、能源等工业领域的工艺性空调系统；也可用于高层建筑、宾馆、酒店、影剧院、商场、体育馆等大型公共建筑的舒适性空调系统。

机组型号命名MAH 06 08 H 50 L_1 2 3 4 5 6第1位：组合式空调机组（Air Handling Unit）第2位：高度模数第3位：宽度模数第4位：机组布置形式H:卧式，V:立式第5位：面板厚度30:30mm，50：50mm第6位：机组方向L-左向机组，R-右向机组机组方向判断机组左右方向判断：顺气流面对进风端，接管在左为左向机组，接管在右为右向机组机组特点高强度，高隔热机组箱体由采用铝合金型材框架、面板及密封条组成，面板和框架为扣押连接方式。

高强度铝合金型材框架由内框和外框构成，中间采用PVC隔热条挤压连接，型材表面阳极氧化处理，耐腐蚀。

型材中空充注聚氨酯隔热材料。

箱体面为双层结构，外板为冷轧钢板经磷化、静电喷涂处理，内板为镀锌钢板，内、外面板间用优质绝热材料隔开，中间充注发泡聚氨脂内面板可根据产品用途不同采用彩钢板、不锈钢板或其他材料。

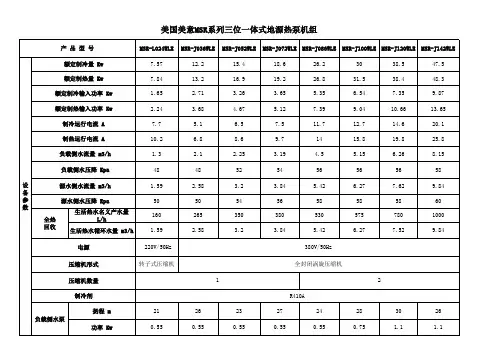

美意家用MSR系列三位一体式地源热泵机组型号
