2、表面粗糙度符号、代号及其注法
符号
意义及说明 基本符号，表示表面可用任何方法获得。当不加注粗糙度参数值或有关 说明(例如：表面处理、局部热处理状况等)时，仅适用于简化代号标注 基本符号加一短划，表示表面是用去除材料的方法获得。例如：车、铣、 钻、磨、剪切、抛光、腐蚀、电火花加工、气割等 基本符号加一小圆，表示表面是用不去除材料的方法获得。例如：铸、 锻、冲压变形、热轧、冷轧、粉末冶金等。 或者是用于保持原供应状况的表面(包括保持上道工序的状况)
螺纹代号说明示例： 1/4－20UNC 1/4－公称直径1/4" 20－每寸20牙 UNC－美标统一制粗牙螺纹
螺纹精度等级，有1、2、3级，3级为无间隙配合，用于精度要求高场合；2级为一般用途 的螺纹紧固件；1级为配合后螺纹间隙大B表示，内螺纹 （若是A则表示内螺纹）
1.7、螺纹的检测 1
牙规、环规：用来检测内外螺纹的符合性公制螺纹中内螺纹一 般使用牙规为6H，当精度要求较高时使用5H，当后工序需要 电镀或热处理时一般使用6G即+0.03牙规进行检测；外螺纹一 般使用6g环规检测，当镀层要求较厚时使用6e或6f环规； 英制螺纹中内螺纹一般使用2B牙规，外螺纹使用2A等级环规；
1.7、螺纹的检测 5
搓牙易产生不良现象及原因分析
1、加工裂痕：牙板破旧及调机不当。 2、钝尾：调机不当，牙板太旧。 3、火 烧：两牙板间距偏大，或送料时间不对。 4、歪尾：牙板座上之控制螺丝逼得太紧。 5、断尾：牙板磨损及调机不当。 6、牙山不饱：调机不当 7、尾牙未搓至尾尖。 8、歪杆：矫正块未矫好。 9、牙底粗糙：牙距未调好。
1.5、螺纹的标注
外螺纹的简写
d — 外螺纹的基本大径(公称直径) ; d,— 外 螺 纹 的 基 本 中 径 ; d ,— 外螺纹的基本小径(在基本牙型上) ; d3— 外螺纹的小径(见图2 和图3) ; P —螺 距 ; S —短旋合长度组; N—中等旋合长度组; L — 长旋合长度组; Td— 外螺纹中 径公差; Td— 外螺纹大径公差; ei— 外螺纹直径的下偏差; es— 外螺纹直径的上偏差(基本偏差) ; R — 外螺纹的牙底圆弧半径; C— 外螺纹的牙底削平高度。

沉孔标Байду номын сангаас详解

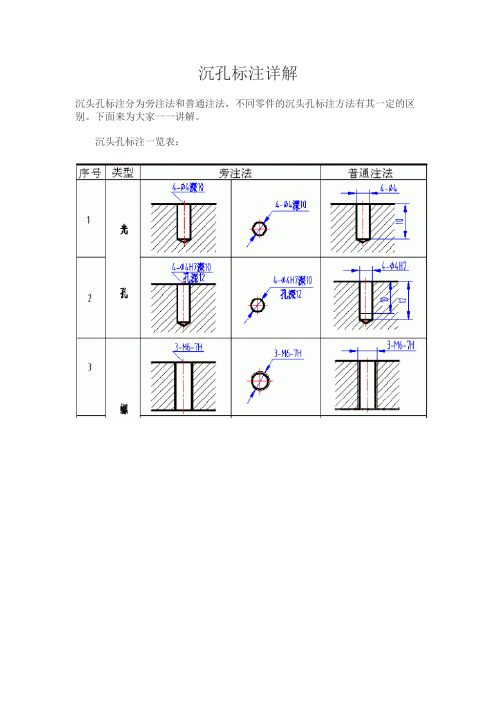

沉头孔标注分为旁注法和普通注法，不同零件的沉头孔标注方法有其一定的区别。下面来为大家一一讲解。
沉头孔标注一览表：
沉头孔标注规则：
1、机件的真实大小应以图样上所注的尺寸数值为依据，与图形的大小及绘图的准确度无关。
2、图样中(包括技术要求和其它说明)的尺寸，以毫米(mm)为单位时，不需标注计量单位的代号或名称，如采用其他单位，则必须注明相应的计量单位的代号或名称。
3、图样中所标注的尺寸，为该尺寸所示机件的最后完工尺寸，否则应另加说明。
4、机件的每一尺寸，一般只标注一次，并应标注在反映该结构最清晰的图形上。
5、在保证不致引起误解和不产生理解多义性的前提下，力求简化标注。

沉孔标注详解
沉头孔标注分为旁注法和普通注法，不同零件的沉头孔标注方法有其一定的区别。

下面来为大家一一讲解。

沉头孔标注一览表：
沉头孔标注规则：
1、机件的真实大小应以图样上所注的尺寸数值为依据，与图形的大小及绘图的准确度无关。

2、图样中(包括技术要求和其它说明)的尺寸，以毫米(mm)为单位时，不需标注计量单位的代号或名称，如采用其他单位，则必须注明相应的计量单位的代号或名称。

3、图样中所标注的尺寸，为该尺寸所示机件的最后完工尺寸，否则应另加说明。

4、机件的每一尺寸，一般只标注一次，并应标注在反映该结构最清晰的图形上。

5、在保证不致引起误解和不产生理解多义性的前提下，力求简化标注。

Welcome To Download !!!
欢迎您的下载，资料仅供参考！。

沉孔标注详解
沉头孔标注分为旁注法和普通注法，不同零件的沉头孔标注方法有其一定的区别。

下面来为大家一一讲解.
沉头孔标注一览表：
沉头孔标注规则：
1、机件的真实大小应以图样上所注的尺寸数值为依据，与图形的大小及绘图的准确度无关。

2、图样中（包括技术要求和其它说明)的尺寸,以毫米(mm）为单位时，不需标注计量单位的代号或名称，如采用其他单位，则必须注明相应的计量单位的代号或名称。

3、图样中所标注的尺寸，为该尺寸所示机件的最后完工尺寸，否则应另加说明。

4、机件的每一尺寸，一般只标注一次，并应标注在反映该结构最清晰的图形上。

5、在保证不致引起误解和不产生理解多义性的前提下,力求简化标注。

沉孔标注详解
沉头孔标注分为旁注法和普通注法，不同零件的沉头孔标注方法有其一定的区别。

下面来为大家一一讲解。

沉头孔标注一览表：
沉头孔标注规则：
1、机件的真实大小应以图样上所注的尺寸数值为依据，与图形的大小及绘图的准确度无关。

2、图样中(包括技术要求和其它说明)的尺寸，以毫米(mm)为单位时，不需标注计量单位的代号或名称，如采用其他单位，则必须注明相应的计量单位的代号或名称。

3、图样中所标注的尺寸，为该尺寸所示机件的最后完工尺寸，否则应另加说明。

4、机件的每一尺寸，一般只标注一次，并应标注在反映该结构最清晰的图形上。

5、在保证不致引起误解和不产生理解多义性的前提下，力求简化标注。

Welcome To Download !!!
欢迎您的下载，资料仅供参考！。

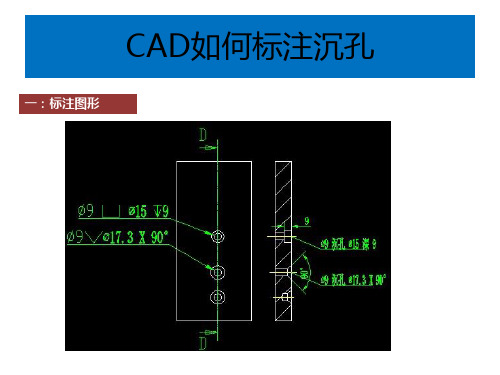

CAD如何标注沉孔
一：标注图形
CAD如何标注沉孔
二.如何标注 方法一：
1，选择标注孔的尺寸，双击该尺寸（或用快捷键“CH+空格”） 修改特征，如图示：找到文字替代。
文字替代
CAD如何标注沉孔
文字替代为<>{\fGDT;v}%%c15{\fGDT;x}17.3 X 90%%D 其中“{\fGDT;v}”为 “{\fGDT;x}”为 “{\fGDT;w}”为
3，找到所需要的符号。
方法二： 1，修改文字样式，把”txt.shx”格式标注修改成”gdt.shx”。
2，选择标注孔的尺寸，修改文字格式。 3，输入英文字母，其中“w”代表 （注意英文字母不能用大写字母） ; “x”为 ; “v”为
CAD如何标注沉孔
4，尺寸修改完成后单击确定 5，其他图形文字替代表(注意对应字母均为小写字母) 对应字母 u c e g k d f 对应字母 b a r i j h
t
方法三：
3，输入英文字母，其中“w”代表 （注意英文字母不能用大写字母）
; “x”为
; “v”为
CAD如何标注沉孔
4，尺寸修改完成后单击确定 5，其他图形文字替代表(注意对应字母均为小写字母) 对应字母 u c e g k d f 对应字母 b a r i j h
t
方法四：
2，选择符号->其他，如图所示:

3、图样中所标注的尺寸，为该尺寸所示机件的最后完工尺寸，否则应另加说明。
4、机件的每一尺寸，一般只标注一次，并应标注在反映该结构最清晰的图形上。
5、在保证不致引起误解和不产生理解多义性的前提下，力求简化标注。
沉孔标注详解
沉头孔标注分为旁注法和普通注法，不同零件的沉头孔标注方法有其一定的区别。下面来为大家一一讲解。
沉头孔标注一览：
沉头孔标注规则：
1、机件的真实大小应以图样上所注的尺寸数值为依据，与图形的大小及绘图的准确度无关。
2、图样中(包括技术要求和其它说明)的尺寸，以毫米(mm)为单位时，不需标注计量单位的代号或名称，如采用其他单位，则必须注明相应的计量单位的代号或名称。

沉孔标注详解
沉头孔标注分为旁注法和普通注法，不同零件的沉头孔标注方法有其一定的区别。

下面来为大家一一讲解。

沉头孔标注一览表：
沉头孔标注规则：
1、机件的真实大小应以图样上所注的尺寸数值为依据，与图形的大小及绘图的准确度无关。

2、图样中(包括技术要求和其它说明)的尺寸，以毫米(mm)为单位时，不需标注计量单位的代号或名称，如采用其他单位，则必须注明相应的计量单位的代号或名称。

3、图样中所标注的尺寸，为该尺寸所示机件的最后完工尺寸，否则应另加说明。

4、机件的每一尺寸，一般只标注一次，并应标注在反映该结构最清晰的图形上。

5、在保证不致引起误解和不产生理解多义性的前提下，力求简化标注。

Welcome To Download !!!
欢迎您的下载，资料仅供参考！。

沉孔标注详解
沉头孔标注分为旁注法和普通注法，不同零件的沉头孔标注方法有其一定的区别。

下面来为大家一一讲解。

沉头孔标注一览表：
沉头孔标注规则：
1、机件的真实大小应以图样上所注的尺寸数值为依据，与图形的大小及绘图的准确度无关。

2、图样中(包括技术要求和其它说明)的尺寸，以毫M(mm)为单位时，不需标注计量单位的代号或名称，如采用其他单位，则必须注明相应的计量单位的代号或名称。

3、图样中所标注的尺寸，为该尺寸所示机件的最后完工尺寸，否则应另加说明。

4、机件的每一尺寸，一般只标注一次，并应标注在反映该结构最清晰的图形上。

5、在保证不致引起误解和不产生理解多义性的前提下，力求简化标注。

3、图样中所标注的尺寸，为该尺寸所示机件的最后标注在反映该结构最清晰的图形上。
5、在保证不致引起误解和不产生理解多义性的前提下，力求简化标注。
沉孔标注详解
沉头孔标注分为旁注法和普通注法，不同零件的沉头孔标注方法有其一定的区别。下面来为大家一一讲解。
沉头孔标注一览表：
沉头孔标注规则：
1、机件的真实大小应以图样上所注的尺寸数值为依据，与图形的大小及绘图的准确度无关。
2、图样中(包括技术要求和其它说明)的尺寸，以毫米(mm)为单位时，不需标注计量单位的代号或名称，如采用其他单位，则必须注明相应的计量单位的代号或名称。

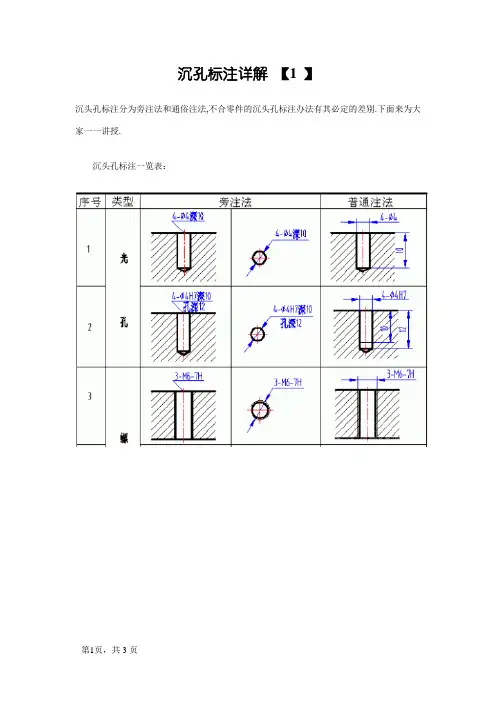

沉孔标注详解【1 】
沉头孔标注分为旁注法和通俗注法,不合零件的沉头孔标注办法有其必定的差别.下面来为大家一一讲授.
沉头孔标注一览表：
沉头孔标注规矩：
1.机件的真实大小应以图样上所注的尺寸数值为根据,与图形的大小及画图的精确度无关.
2.图样中(包含技巧要乞降其它解释)的尺寸,以毫米(mm)为单位时,不需标注计量单位的代号或名称,如采取其他单位,则必须注明响应的计量单位的代号或名称.
3.图样中所标注的尺寸,为该尺寸所示机件的最后落成尺寸,不然应另加解释.
4.机件的每一尺寸,一般只标注一次,并应标注在反应该构造最清楚的图形上.
5.在包管不致引起误会和不产生懂得多义性的前提下,力图简化标注.。

沉孔标注详解之五兆芳芳创作
沉头孔标注分为旁注法和普通注法，不合零件的沉头孔标注办法有其一定的区别.下面来为大家一一讲授.
沉头孔标注一览表：
沉头孔标注法则：
1、机件的真实大小应以图样上所注的尺寸数值为依据，与图形的大小及画图的准确度无关.
2、图样中(包含技巧要求和其它说明)的尺寸，以毫米(mm)为单位时，不需标注计量单位的代号或名称，如采取其他单位，则必须注明相应的计量单位的代号或名称.
3、图样中所标注的尺寸，为该尺寸所示机件的最后完工尺寸，不然应另加说明.
4、机件的每一尺寸，一般只标注一次，并应标注在反应该结构最清晰的图形上.
5、在包管不致引起误解和不产生理解多义性的前提下，力求简化标注.。

沉孔标注详解之迟辟智美创作
沉头孔标注分为旁注法和普通注法，分歧零件的沉头孔标注方法有其一定的区别.下面来为年夜家一一讲解.
沉头孔标注一览表：
沉头孔标注规则：
1、机件的真实年夜小应以图样上所注的尺寸数值为依据，与图形的年夜小及绘图的准确度无关.
2、图样中(包括技术要求和其它说明)的尺寸，以毫米(mm)为单元时，不需标注计量单元的代号或名称，如采纳其他单元，则必需注明相应的计量单元的代号或名称.
3、图样中所标注的尺寸，为该尺寸所示机件的最后完工尺寸，否则应另加说明.
4、机件的每一尺寸，一般只标注一次，并应标注在反映该结构最清晰的图形上.
5、在保证不致引起误解和不发生理解多义性的前提下，力求简化标注.。

孔深度符号摘要：1.孔深度符号的定义和作用2.孔深度符号的分类与应用场景3.孔深度符号在工程和制造业中的应用4.孔深度符号的绘制与标注方法5.孔深度符号在各类图纸中的统一规范6.孔深度符号的国际标准与我国标准对比7.孔深度符号在实际操作中的注意事项正文：孔深度符号是工程和制造业中常用的一种图形符号，用于表示孔的深度、位置和尺寸。

它在各类图纸、技术文档和操作手册中具有重要的作用。

孔深度符号有助于统一和规范工程图纸的表示方法，提高工作效率和减少沟通误差。

根据应用场景和需求的不同，孔深度符号可分为以下几类：1.简单孔深度符号：仅表示孔的深度，如直径、长度等。

2.复杂孔深度符号：表示孔的深度及周围环境，如孔径、孔底直径、孔深等。

3.组合孔深度符号：表示多个孔的深度和相互位置关系，如并列孔、交叉孔等。

在工程和制造业中，孔深度符号有着广泛的应用。

例如，在机械零件图纸中，孔深度符号用于表示零件上孔的加工深度，以便于加工和检验；在建筑图纸中，孔深度符号表示混凝土结构中预留孔洞的深度和位置，以确保施工准确性。

孔深度符号的绘制与标注方法如下：1.使用规定的符号和线条：孔深度符号通常用细实线表示，符号内的线条间距要适当，以便于区分。

2.标注尺寸：在孔深度符号附近标注相应的尺寸数值，如深度、直径等。

3.统一符号风格：在同一图纸中，孔深度符号应保持一致的绘制风格，便于阅读。

在全球范围内，孔深度符号有一定的国际标准。

例如，ISO 11695-1国际标准规定了孔深度符号的表示方法和要求。

我国也制定了相应的国家标准，如GB/T 15835-2008《机械零件图样上孔的表示法》，以确保图纸的统一和规范。

在实际操作中，应注意以下几点：1.按照图纸标准和规定绘制孔深度符号，确保准确性。

2.熟悉各种孔深度符号的应用场景，避免误用。

3.保持图纸的整洁和清晰，便于阅读和理解。

4.及时更新和修改图纸，以适应实际需求。

总之，孔深度符号在工程和制造业中具有重要意义。

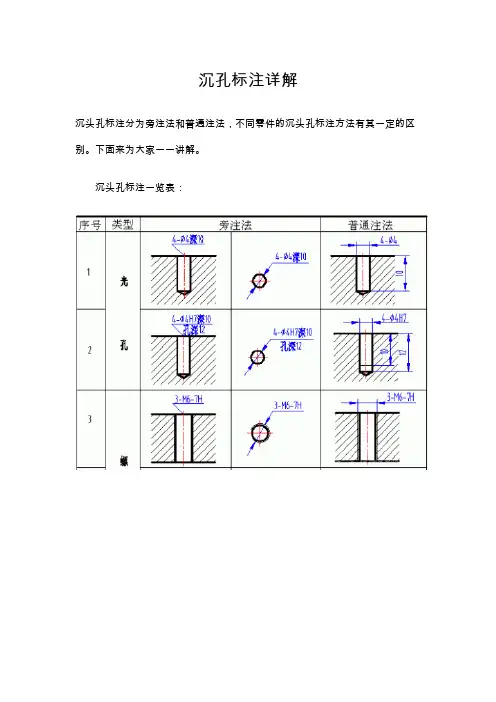

沉孔标注详解
