石英晶体振荡器设计报告陈永平09电子C班0915241009一、设计要求A.晶体振荡器的工作频率在10MHZ以下（可为4MHZ、6MHZ、8MHZ）。
B.振荡器工作点可调，反馈元件可更换。
C.具有3组不同的负载阻抗。
D.电源电压为12V。
E.在10K负载上输出目测不失真电压波形Vopp≥4V。
震荡频率读出5位有效数字。
二、设计方案的论证A.电路形式：串联型石英晶体振荡器B.电路参数：1. 电路电阻：47k电位器一个，4.2k，4.7k,1.5k,620电阻各一个；2. 负载电阻：1k,10k,110k电阻各一个；3. 电容：103电容4个，102电容一个，101电容一个，152电容一个，可变电容一个；4. NPN三极管：9018 一个；5. 晶振：6Mhz一个；6. 电感：330uh,3.3uh各一个；C.参数估算：1.负载电阻变小时，输出电压幅度变小;负载电阻变大时，输出电压幅度变大。
2.调节Ct使谐振回路谐振频率与晶振的 fs 相同。
3.Rp减小时，输出电压幅度变大；Rp增大时，输出电压幅度变小。
D.设计内容的实现情况:负载上所测得的电压如下表：RL 1k 10k 110kVo-pp 3.33V 4.19V 4.19V三、电路图的分析和说明A.原理图：PCB图B.元器件功能1. 石英晶体:振荡回路的工作频率等于石英晶体的谐振频率fs时，石英晶体的高的阻抗近似为零；振荡回路的工作频率偏离石英晶体的频率fs时，石英晶体的阻抗骤然增加，近乎开路；综上，电路只能形成f=fs的振荡。
本实验中，采用的是6MHZ的晶振，因此回路输出6MHZ的振荡信号。
2. 9018高频管：9018是一种常用的高频(可到1.1GHz)小功率三极管。
它是一种小电压,小电流,小信号的NPN型硅三极管,常用在AM及FM放大电路,及FM/VHF调频本振电路中。
3. 电位器：调节电位器可改变静态工作点。
电路的直流通路如下图静态工作点的计算：U BQ=R2/(Rp+R1+R2)*VccI EQ=(UBQ-UBEQ)/R4I BQ=IEQ/(1+B)当Rp减小时，U BQ增大，从而I EQ增大，三级管的放大倍数B一般是固定的，所以I BQ遂I EQ的增大而增大；4. 可调电容：调节电路回路的频率与石英晶体振荡器的fs相同。
深圳大学实验报告课程名称：高频电路实验项目名称：石英晶体振荡器学院：信息工程学院专业：集成电路设计与集成系统指导教师：报告人：班级：二班学号：实验时间：2014年5月15日实验报告提交时间：2014年6月12日星期四教务部制实验步骤：1．实验准备⑴在箱体右下方插上实验板1。
接通实验箱上电源开关，此时箱体上12V、5V电源指示灯点亮。
⑵把实验板1左下方单元（石英晶体振荡器电路单元)的电源开关（K4）拨到ON位置，就接通了+12V电源（相应指示灯亮），即可开始实验。
2．静态工作点测量改变电位器W1可改变BG1的基极电压VB，并改变其发射极电压VE。
记下VE的最大、最小值，并计算相应的IEmax、IEmin值（R4=1.5kΩ）。
3．静态工作点变化对振荡器工作的影响⑴实验初始条件：VEQ=2.5V（调W1达到），R5=110kΩ（接通K1，断开K2、K3）。
⑵调节电位器W1以改变晶体管静态工作点IE，使其分别为表5.1所示各值，且把示波器探头接到OUT端，观察振荡波形，测量相应的振荡电压峰-峰值Vp-p，并以频率计读取相应的频率值，填入表5.1。
4．微调电容C4变化对振荡器工作的影响⑴实验初始条件：同3⑴。
⑵用改锥（螺丝刀、起子）平缓地调节微调电容C4。
与此同时，把示波器探头接到OUT 端，观察振荡波形，测量相应的振荡电压峰-峰值Vp-p，并以频率计读取相应的频率值，填入表5.2。
5．负载电阻变化对振荡器工作的影响⑴实验初始条件：同3⑴。
⑵改变负载电阻R5，使其分别为110kΩ、10kΩ、1kΩ（分别单独接通K1、K2、K3），且把示波器探头接到OUT端，观察振荡波形，测量相应的振荡电压峰-峰值Vp-p，并以频率计读取相应的频率值，填入表5.3。
注：1、报告内的项目或内容设置，可根据实际情况加以调整和补充。
2、教师批改学生实验报告时间应在学生提交实验报告时间后10日内。
石英晶体振荡器设计报告张炳炎09微电03 目录1 设计要求2 设计方案论证a.电路形式的选取b.参数的设计、估算c. 设计内容的实现3 电路的工作原理4 晶体振荡器的特点5 电路设计制作过程中遇到的主要问题及解决方法、心得和建议6 参考文献7 附录1设计要求（1）晶体振荡器的工作频率在100MHZ以下（2）振荡器工作可调，反馈元件可更换（3）具有三组不同的负载阻抗（4）电源电压为12V（5）在10K负载上输出目测不失真电压波形Vopp>=4V,振荡器频率读出5为有效数字2设计方案论证a.电路形式的选取: 串联型石英晶体振荡器串联型石英晶体振荡器交流等效电路石英晶体的物理和化学性能都十分稳定,等效谐振回路具有很高的标准性,Q值很高,对频率变化具有极灵敏的补偿能力具有.利用石英晶体作为串联谐振元件,在谐振时阻抗接近于零,此时正反馈最强,满足振荡条件.因此,电路的振荡频率和频率稳定度都取决于石英晶体的串联谐振频率.b.参数的设计、估算选用石英晶体（6M）作为串联谐振元件，提高振荡器的标准性，三极管为高频中常用的小功率管9018，作为放大电路的主要器件，选用阻值较大的可调电阻Rp（50k）来调节电路的静态工作点，使输出幅值达到最大而不失真，在LC 组成的谐振回路加可变电容（100p）调节谐振频率。
三组负载分别为1k、10k、110k，用来比较对振荡器频率及幅值的影响。
c. 设计内容的实现○1输入电源电压12V,测试电路的静态工作点, 三极管Vbe>0.7v,Vc>Vb>Ve,三极管工作在放大区。
○2输出端接上示波器，观察到正弦波，通过改电位器、可变电容使输出的幅值达到最大。
○3改变负载值，测量不同负载下电路输出的频率及幅值大小。
可知,负载几乎对频率没有影响,因为输出的频率主要由石英晶体决定,而幅值随着负载的减小而略微下降,当空载时幅值最大。
3 电路的工作原理石英晶体振荡器总原理图如上图，C6，C7和L2组成π型滤波器，对外部直流电源进行滤波而只通过直流量，防止其对电路产生干扰。
石英晶体振荡器实验报告
石英晶体振荡器实验报告
一、实验目的
1．了解晶体振荡器的工作原理及特点；
2．掌握晶体振荡器的设计方法及参数计算方法。
二、实验电路说明
本实验电路采用并联谐振型晶体振荡器，如图
XT、C2、C3、C4组成振荡回路。
Q1的集电极直流负载为R3,偏置电路由R1、R2、W和R4构成，改变W可改变Q1的静态工作点。
静态电流的选择既要保证振荡器处于截止平衡状态也要兼顾开始建立振荡时有足够大的电压增益。
振荡器的交流负载实验电阻为R5。
三、实验内容及步骤
1．接通电源；
2．测量振荡器的静态工作点：
调整图中W，测得Iemin和Iemax（可测量R4两端的电压来计算相应的Ie值）；经计算可得：Iemin=0.704mA , Iemax=4.920mA 3．测量当工作点在上述范围时的振荡器频率及输出电压。
振荡器的频率为10MHz，输出电压的范围是0.37V～2.50V
4．研究有无负载对频率的影响：先将K1拨至OFF，测出电路振荡频率，再将K1拨至R5，测出电路振荡频率。
四、实验结果实验波形和频率
五、实验心得
通过动手做实验，我了解了石英晶体振荡器的工作原理，及其特点例如十分稳定。
但是实验中我们发现的问题例如开始时测量Ve 过大，虽然我们经过了改正，但是还是提醒我们在以后的实验中的一些必须注意的问题。
实验1 单调谐回路谐振放大器实验步骤1．单调谐回路谐振放大器幅频特性测量测量幅频特性通常有两种方法，即扫频法和点测法。
扫频法简单直观，可直接观察到单调谐放大特性曲线，但需要扫频仪。
本实验采用点测法，即保持输入信号幅度不变，改变输入信号的频率，测出与频率相对应的单调谐回路揩振放大器的输出电压幅度，然后画出频率与幅度的关系曲线，该曲线即为单调谐回路谐振放大器的幅频特性。
步骤如下：（1）1K02置“off“位，即断开集电极电阻1R3，调整1W01使1Q01的基极直流电压为2.5V左右，这样放大器工作于放大状态。
高频信号源输出连接到单调谐放大器的输入端（1P01）。
示波器CH1接放大器的输入端1TP01，示波器CH2接单调谐放大器的输出端1TP02，调整高频信号源频率为6.3MHZ （用频率计测量），高频信号源输出幅度（峰——峰值）为200mv （示波器CH1监测）。
调整单调谐放大器的电容1C2，使放大器的输出为最大值（示波器CH2监测）。
此时回路谐振于6.3MHZ。
比较此时输入输出幅度大小，并算出放大倍数。
（2）按照表1-2改变高频信号源的频率（用频率计测量），保持高频信号源输出幅度为200mv（示波器CH1监视），从示波器CH2上读出与频率相对应的单调谐放大器的电压幅值，并把数据填入表1-2。
表1-2（3）以横轴为频率，纵轴为电压幅值，按照表1-2，画出单调谐放大器的幅频特性曲线。
3．观察静态工作点对单调谐放大器幅频特性的影响。
顺时针调整1W 01（此时1W 01阻值增大），使1Q 01基极直流电压为1.5V ，从而改变静态工作点。
按照上述幅频特性的测量方法，测出幅频特性曲线。
逆时针调整1W 01（此时1W 01阻值减小），使1Q 01基极直流电压为5V ，重新测出幅频特性曲线。
可以发现：当1W 01加大时，由于I CQ 减小，幅频特性幅值会减小，同时曲线变“瘦”（带宽减小）；而当1W 01减小时，由于I CQ 加大，幅频特性幅值会加大，同时曲线变“胖”（带宽加大）。
石英晶体振荡器实验报告学号 200805120109 姓名 刘皓 实验台号实验结果及数据（一） 静态工作点（晶体管偏置）不同对振荡器振荡频率、幅度和波形的影响 1、把单刀开关K2闭合，用示波器和频率计在c 点监测。
调整DW 1，使振荡器振荡；微调C 2，使振荡频率在4MHz 左右。
2、调整DW 1，使BG 1工作电流E Q I 逐点变化，E Q I 可用万用表在A 点通过测量发射极电阻R 4两端的电压得到（R 4=1k Ω）。
振荡器工作情况变化及测量结果如表1所示：表1 静态工作点变化对振荡器的影响（二）2C 取值不同对振荡器振荡频率范围的影响2C 变化对振荡器的影响 测量条件：E Q I = 1.5 m A保持4.433MHz 基本不变（三）负载变化对振荡器的影响1、K 1断开的情况下，将振荡器的振荡频率调整到4MHz 左右，此时频率osc f = 4.433 MHz ，幅度opp V = 2.92 V 。
2、将K 1分别接1—2、1—3、1—4的位置，即接入不同的负载电阻R 5，测得的相应的频率和幅度及计算结果如表3所示。
表3 负载变化对振荡器的影响 测量条件：osc f =4.433 MHz ，幅度opp V =2.92 V由表3知：负载变化对振荡器工作频率的影响是： 几乎没有影响。
负载变化对振荡器输出幅度的影响是： 随着负载阻抗的减小，输出幅度略微减小。
（四）比较负载变化对LC 正弦波振荡器和石英晶体振荡器的不同影响负载变化对LC 正弦波振荡器的影响比较明显。
而对石英晶体振荡器的影响很小。
这主要是由于石英晶体振荡器的稳定性很高。
思考题晶体振荡器的振荡频率比LC 振荡器稳定得多，为什么？ 答：因为（1）石英晶体谐振器具有很高的标准性。
（2）石英晶体谐振器与有源器件的接入系数 ，受外界不稳定因素的影响少。
（3）石英晶体谐振器具有非常高的Q 值，维持振荡频率稳定不变的能力极强。

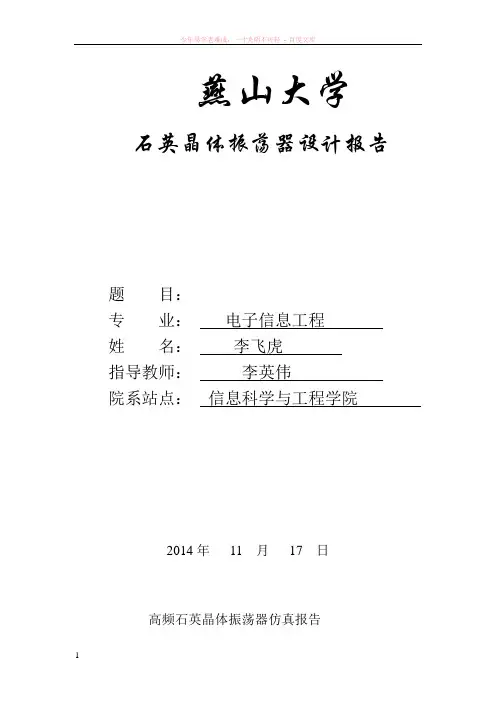

燕山大学石英晶体振荡器设计报告题目：专业：电子信息工程姓名：李飞虎指导教师：李英伟院系站点：信息科学与工程学院2014年11 月17 日高频石英晶体振荡器仿真报告1.振荡器电路属于一种信号发生器类型，即表现为没有外加信号的情况下能自动生成具有一定频率、一定波形、一定振幅的周期性交变振荡信号的电子线路。
振荡器起振时是将电路自身噪声或电源跳变中频谱很广的信号进行放大选频。
此时振荡器的输出幅值是不断增长的，随着振幅的增大，放大器逐渐由放大区进入饱和区或者截止区，其增益逐渐下降，当放大器增益下降而导致环路增益下降到1时，振幅的增长过程将停止，振荡器达到平衡，进入等幅振荡状态。
振荡器进入平衡状态后，直流电源补充的能量刚好抵消整个环路消耗的能量。
2，串联晶体振荡器在串联型晶体振荡器中，晶体接在振荡器要求低阻抗的两点之间，通常接在反馈电路中。
图1-1和图1-2显示出了一串联型振荡器的实际路线和等效电路。
可以看出，如果将石英晶体短路，该电路即为电容反馈的振荡器。
电路的实际工作原理为：当回路的谐振频率等于晶体的串联谐振频率时，晶体的阻抗最小，近似为一短路线，电路满足相位条件和振幅条件，故能正常工作；当回路的谐振频率距串联谐振频率较远时，晶体阻抗增大，是反馈减弱，从而使电路不能满足振幅条件，电路不能正常工作。
串联型晶体振荡器只能适应高次泛音工作，这是由于晶体只起到控制频率的作用，对回路没有影响，只要电路能正常工作，输出幅度就不受晶体控制。
图1-1 图1-2设计参数在仿真图上，首先进行静态分析，根据仿真，各元件参数符合要求。
对于振荡器，当该电路接为串联型振荡器时，晶体起到选频短路线的作用，（与三端电容振荡器相同）输出频率应为3MHZ. L1,C1,C2组成谐振回路，参数符合要求，即f0=3MHZ。
3.并联晶体振荡器并联振荡器分为c-b型和b-e型。
前者相对稳定。
所以我设计的是c-b型。
参数分析与前者类似。
交流参数确定时，并联振荡电路中晶振接在谐振回路中，相当一个电感。

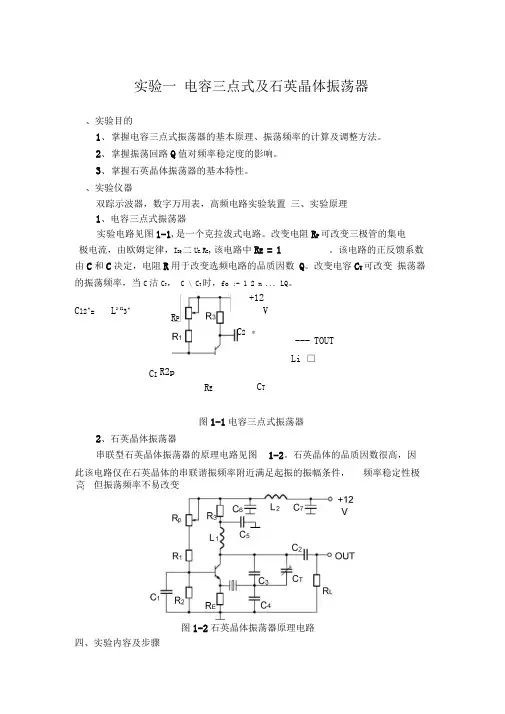

实验一 电容三点式及石英晶体振荡器、实验目的1、 掌握电容三点式振荡器的基本原理、振荡频率的计算及调整方法。
2、 掌握振荡回路Q 值对频率稳定度的影响。
3、 掌握石英晶体振荡器的基本特性。
、实验仪器双踪示波器，数字万用表，高频电路实验装置 三、实验原理1、电容三点式振荡器实验电路见图1-1,是一个克拉泼式电路。
改变电阻R P 可改变三极管的集电 极电流，由欧姆定律，I EQ 二U E .R E ,该电路中R E = 1 。
该电路的正反馈系数由C 和C 决定，电阻R 用于改变选频电路的品质因数 Q 。
改变电容C T 可改变 振荡器的振荡频率，当C 沽C T ， C \ C T 时，fo :- 1 2 n ... LQ 。
+12C l2^= L2 Cl3^V C IC T图1-1电容三点式振荡器2、石英晶体振荡器串联型石英晶体振荡器的原理电路见图 1-2。
石英晶体的品质因数很高，因 此该电路仅在石英晶体的串联谐振频率附近满足起振的振幅条件， 频率稳定性极四、实验内容及步骤--- TOUT Li □R ER PR2p C 2 *但振荡频率不易改变图1-2石英晶体振荡器原理电路（一）LC振荡电路-- 克拉泼电路1、C T对振荡频率和输出电压的影响按图1-1连接电路，改变R P使I EQ = 2 mA，取C = 120 pF , C〉680 pF ,R =110 k门，用频率计测量振荡频率，用示波器测量输出电压的峰-峰值，完成表1-1的测量。
用示波器测量输出电压时，探头应保持“1”档或“ 10”，从而保持示波器的输入阻抗不变；振荡器停振时输出电压记为“0”；测量频率时保留4位或5位有效数字；因振荡器输出电压较小频率计不能正确读数时，可先去掉示波器探头看能否正确读数，若不能则记输出频率为“一”。
表1-1 C T对振荡频率和输出电压的影响2、I EQ对振荡频率和输出电压的影响R =110 kl】，C =120 pF，—680 pF，C T = 50pF，调整R P改变I EQ，完成表1-2的测量。
u2/3V 0 ttu 08.1 多谐振荡器本次重点内容:1.多谐振荡器的工作原理。
2.周期的计算方法。
教学过程一、 多谐振荡器特点1. 多谐振荡器没有稳定状态, 只有两个暂稳态。
2. 通过电容的充电和放电, 使两个暂稳态相互交替, 从而产生自激振荡, 无需外触发。
3．输出周期性的矩形脉冲信号, 由于含有丰富的谐波分量, 故称作多谐振荡器。
二、电路组成电路如图8.1 (a) 所示 , 定时元件除电容 C 之外 , 还有两个电阻 R1 和 R2 将高、低电平触发端 ( ⑥、②脚 ) 短接后连接到 C 与 R2 的连接处 , 将放电端 ( ⑦脚 ) 接到 R1与R2的连接处图8.1 (a) 电路组成 (b) 工作波形三、工作原理接通电源瞬间 t =to 时 , 电容 C 来不及充电 ,u c 为低电平 , 此时 ,555 定时器内 R =0,S=1, 触发器置 1, 即 Q =1, 输出u o 为高电平。
同时由于Q =0, 放电管 V 截止 , 电容 C 开始充电 , 电路进 入暂稳态。
一般多谐振荡器的工作过程可分为以下四个阶段 ( 见图 (b)):(1) 暂稳态 I(O ~t l): 电容 C 充电 , 充电回路为 V DD → R1 → R2 → C →地 ,充电时间常数为 为τ1=(R1+R2)C, 电容 C 上的电压 u c 随时间 t 按指数规律上升 , 此阶段内输出电压 uo 稳定在高电平。
(2) 自动翻转 I(t ＝tl): 当电容上的电压 uc 上升到了32V DD 时 , 由于 555 定时器内 S=0,R=1, 使触发器状态Q 由 1 变为 0, Q 由0变成 1, 输出电压 uo 由高电平跳变为低电平 , 电容 C 中止充电。
(3) 暂稳态 Ⅱ (t1~t2): 由于此刻Q ==1, 因此放电管 V 饱和导通 , 电容 C 放电 , 放电回路为 C → R2 →放电管 V →地 , 放电时间常数τ2=R 2C( 忽略 V 管的饱和电阻 ), 电容电压 u c 按指数规律下降 , 同时使输出维持在低电平上。
石英晶体振荡器实验报告学号200800120228 姓名辛义磊实验台号30一、实验目的1、进一步学习数字频率计的使用方法；2、掌握并联型晶体振荡器的工作原理及特点；3、掌握晶体振荡器的设计、调试方法；4、观察并研究外界因素变化对晶体振荡器工作的影响。
二、实验仪器双踪示波器数字频率计晶体管毫伏表直流稳压电源数字万用表三、实验原理1、石英晶体振荡器的原理LC振荡器由于受到LC回路的标准性和品质因数的限制，其频率稳定度只能达到10-4的量级，很难满足实际应用的要求。
石英晶体振荡器采用石英晶体谐振器作为选频回路的振荡器，其振荡频率主要由石英晶体决定。
与LC回路相比，石英晶体谐振器具有很高的标准性和品质因数，使石英晶体振荡器可以获得极高的频率稳定度。
由于石英晶体的精度和稳频措施不同，石英晶体振荡器可以获得高达10-4—10-11量级的频率稳定度。
晶体谐振器是一个串、并联谐振回路，串并联谐振频率f q、f p分别为由于错误！未找到引用源。
，错误！未找到引用源。
相差很小，一般石英晶体的L q很大，错误！未找到引用源。
很小，与同样频率的LC元件构成的回路相比，L q、错误！未找到引用源。
与LC元件数值要相差4—5个数量级；同时，晶体谐振器的品质因数也非常大。
晶体在工作频率附近阻抗变化率大，有很高的并联谐振阻抗。
在晶体振荡器中，把石英晶体谐振器用作等效感抗，振荡频率必处于错误！未找到引用源。
之间的狭窄频率范围内。
由于石英晶体的高Q特性，等效感抗X随w的变化率极其陡峭，它对频率的变化非常敏感。
因而在晶体振荡器的振荡系统中出现频率不稳定因素影响，使振荡系统的错误！未找到引用源。
时，石英晶体具有极高的频率补偿能力，晶体振荡器的振荡频率只要有极微小的变化，就足以保持振荡系统的错误！未找到引用源。
因此，晶体振荡器的工作频率非常稳定。
晶体振荡器依据在电路中的作用，可分为并联型晶体振荡器和串联型晶体振荡器两大类。
2、实验电路本实验采用石英晶体振荡器，如图所示为实验电路图。
高频实验报告_石英晶体振荡器实验报告实验目的：1. 了解石英晶体的特性及应用；2. 掌握石英晶体振荡器的基本原理及实验方法；3. 熟悉实验中所用的仪器和设备。
实验器材：1. 石英晶体振荡器；2. 表示频率的数字频率计；3. 示波器及其探头；4. 直流电源；5. 手动变压器。
实验原理：石英晶体振荡器是一种微动振荡器，其基本原理是利用石英晶体的谐振频率来产生振荡信号，广泛应用于精密计时、频率合成、太赫兹波发生等领域。
石英晶体振荡器具有高精度、稳定性好、温度系数小、频率稳定时间短等特点，成为现代电子工业的基石之一。
石英晶体振荡器一般由石英晶体片、放大器和负载电路组成，其中石英晶体片的物理特性对振荡器的性能有重要影响。
实验步骤：1. 将数字频率计、示波器及其探头分别接好。
2. 将直流电源接到手动变压器的输入端，将变压器的输出接到石英晶体振荡器的电源输入端。
3. 调节手动变压器，逐渐调整石英晶体振荡器的电源电压，观察数字频率计及示波器的读数变化。
4. 记录不同电压下的数字频率计及示波器的读数，并绘制出石英晶体振荡器的频率特性曲线。
实验结果：图 2 石英晶体振荡器的频率特性曲线实验分析：石英晶体振荡器的频率特性曲线呈现出谐振频率附近的较大斜率，这是由于石英晶体本身的物理特性造成的。
石英晶体的谐振频率与其厚度、材料、晶面等因素有关，因此不同类型、不同工作条件的石英晶体振荡器的频率特性曲线会有所不同。
通过实验可以了解石英晶体的特性及应用，掌握石英晶体振荡器的基本原理及实验方法，熟悉实验中所用的仪器和设备。
同时，通过测量得到的石英晶体振荡器的频率特性曲线，可以为实际中石英晶体振荡器的选型和设计提供参考。
实验四石英晶体振荡器一、实验目的1、熟悉石英晶体振荡器的基本工作原理；2、掌握静态工作点对晶体振荡器工作的影响。
3、掌握晶体振荡器频率稳定度高的特点，了解晶体振荡器工作频率微调的方法。
二、实验原理1、电路与工作原理一种晶体振荡器的交流通路如图4-1所示。
若将晶体短路,则L1、C2、C3就构成了典型的电容三点式振荡器(考毕兹电路)。
因此，图4-1的电路是一种典型的串联型晶体振荡器电路（共基接法）。
若取L1=4.3μH、C2=820pF、C3=180pF，C4=20nF，则可算得LC并联谐振回路的谐振频率f≈6MHz，与晶体工作频率相同。
图中，C4是微调电容，用来微调振荡频率C5是耦合电容，R5是负载电阻。
很显然，R5越小，负载越重，输出振荡幅度将越小。
图4-1 晶体振荡器交流通路2、实验电路如图4-2所示。
1R03、1C02为去耦元件，1C01为旁路电容，并构成共基接法。
1W01用以调整振荡器的静态工作点（主要影响起振条件）。
1C05为输出耦合电容。
1Q02为射随器，用以提高带负载能力。
实际上，图4-2电路的交流通路即为图4-1所示的电路。
三、实验内容1、观察振荡器输出波形，测量振荡频率和振荡电压峰值Vp-p。
2、观察静态工作点等因素对晶体振荡器振荡幅度和频率的影响。
四、实验步骤（一）模块上电将晶体振荡器模块⑤，接通电源，此时电源指示灯点亮。
（二）测量晶体振荡器的振荡频率把示波器接到1P01端，顺时针调整电位器1W01，以改变晶体管静态工作点，读取振荡频率（应为6MHZ）。
（三）观察静态工作点变化对振荡器工作的影响把示波器接到1P01端，观察顺时针调整电位器1W01是晶体振荡器振荡频率和幅度的变化。
五、实验报告1、根据实验测量数据，分析静态工作点对晶体振荡器工作的振荡频率和幅度影响，并阐述原因。
静态工作点影响三极管工作状态及稳定后输出电压幅值。
在线性区，静态工作点的变化对幅度影响较小（振荡频率基本不发生变化），对幅度影响较大（顺时针调节1W01，幅度逐渐增大）。
实验报告课程名称通信电子线路实验名称 LC 及石英晶体振荡器实验类型综合（验证、综合、设计、创新）2013年11月29日星期五实验三 LC 及石英晶体振荡器一、实验目的1、掌握 LC 三点式振荡电路的基本工作原理及参数计算。
2、熟悉晶体振荡器基本工作原理及参数计算。
3、掌握静态工作点、反馈系数、振荡回路Q值等对振荡器起振条件、振荡幅度和振荡频率的影响。
4、验证晶体振荡器频率稳定度高的特点。
二、实验仪器1、示波器2、频率计3、万用表4、实验板 14、阐明为什么用石英谐振器作为振荡回路元件就能使振荡器的频率稳定大大提高。
四、实验内容1、用万用表测量两类振荡器的静态工作点。
用示波器观察振荡器的停振、起振现象。
2、用示波器观察两类振荡器输出波形，测量振荡电压峰峰值，并以频率计测量振荡频率。
3、观察并测量静态工作点、 耦合电容、 反馈系数、 负载 （Q 值）变化对 LC 振荡器幅度和频率的影响。
4、观察并测量静态工作点、负载变化对晶体振荡器幅度和频率的影响。
五、基本原理及实验电路振荡器的种类很多，本实验主要研究 LC 三点式振荡器及晶体振荡器。
1、基本原理(1)LC 三点式振荡器图 3-1 是电容反馈式三点式振荡器的原理图，这里Cie 和Coe 分别为晶体管的输入和输出电容。
其放大网络的放大倍数为iR K R εβ=（3-1）其中，Ri 为晶体管输入电阻，R ε为折合到集电极和射极间的总谐振电阻。
220111s iF R R n R R ε=++ (3-2) 212C n C C '=''+ 12C F C '=' 11oe C C C '=+ 22ie C C C '=+ 这里，Rs 为晶体管输出电阻，Ro 为折合到集电极和射极间的谐振回路的谐振电阻，n 为回路接入系数，F 为反馈网络的反馈系数。
加入负载时，该式变为220111(//)s L iF R R n R R R ε=++ (3-3) 起振条件为 1iR KF F R εβ=> (3-4)20111()(//)i i S L s R R F F F R n R R R Fβ⇒>++≈+ 振荡频率可近似写成00''''''12121212''''12121211111()()S ioe ie oe ieC C C C C C R R C C C C LC L L LC C C C C C C C εωω=+≈===+++++++ (3-5)即，振荡频率比谐振回路的谐振频率略高一点，Rs 、Ri 越小，振荡频率偏高越明显。
石英晶体振荡器实验报告【高振动石英晶体振荡器】石英晶体振荡器实验报告【高振动石英晶体振荡器】新的设备特性使苛刻应用中的频率控制更稳固。
我们通常认为在电子系统中，石英晶体振荡器是最易碎的元件之一，这并不奇怪，因为振荡器里的石英晶体谐振器是由一个很大的结晶体组成的，就像一个大的圆空AT-cut晶体被金属夹固定在一个金属壳里。
这种结构不能耐受高出50～100g太多的振动强度。
这类晶体振荡器非常适合大型台式仪器和类似的设备，但不太适用于对高振动性要求很高的应用领域，如掌上电脑和军需设备。
在这些设备中，加速度达到千个甚至万个g。
很明显，一般的晶体结构在此类应用中是不合适的。
推动石英晶体和振荡器结构变化的动力来自对电子器件小型化的不断追求。
伴随着照相机平版印刷的发展和加工石英晶体的化学工艺的进步，小型化在1970年迈出了关键的一步。
这种新的处理工艺来自曾用于硅工业的一些技术，能够精确地磨制出小于1mm尺寸的石英／晶体，并能精确到几微米。
在小型化进程中很重要的另一步是将晶体牢牢固定于一个粗糙机架的陶瓷封装技术得到发展。
由此，这种制造与构造工艺成为了石英晶体小型化不成文的标准。
“小型化”与“好处”幸运的是，石英晶体振荡器的小型化还带来了额外的好处，那就是大大提高了它们冲击与振动的耐受性。
因为尺寸小，谐振器质量较低，也因此对谐振器的力也较小。
如果使用强安装材料，谐振器就不会因为加速度太大掉下来，它会被牢牢固定在本来的位置上，进一步而言，由于它的小尺寸(短空白大小或短音叉齿)谐振器内的剪力很小，谐振器能抵抗高振动而不被破坏。
小尺寸的另一个附加的好处是，谐振器的最低弯曲型频率状态可达几千赫兹或更高。
这种情形至少会带来两个好处。
第一个，由于振动到来之前大约1mm或更长时间会出现振动，可作为类似静电噪声的脉冲处理，在任何指定时段内的振动可大致看做一个固定的加速度，而这个加速度太小，所以不能激活晶体的弯曲模式，第二，这种弯曲型对频率要求非常高，振动产生的频率通常低于2kHz，所以不会被其所激活。
实验四、石英晶体振荡器•实验目的•熟悉石英晶体振荡器的工作原理及特点。
•掌握石英晶体振荡器的设计方法和参数计算方法。
•实验仪器1 ．数字万用表2 ．双踪示波器3 ．高频电路实验装置4 ．无感起子•预习要求1. 预习电容反馈三点式振荡器和石英晶体振荡器的工作原理。
2. 分析图3.4-1 的工作原理及电路中各元件的作用，当L1=3.3 μH ,C=120Pf, C ' =680Pf,C T =50Pf 和L1=3.3 μ H ,C=120Pf, C ' =680Pf,C T =150Pf 时，计算电路的振荡频率。
3. 分析图3.4-2 的工作原理及电路中各元件的作用, 并说明串联型晶体振荡器和并联型晶体振荡器电路的区别.•实验电路及工作原理图 3.4-2 石英晶体振荡器图 3.4-2 为石英晶体振荡器,RP 、R1 、R2 、R4 为直流静态偏置电路，C1 、C2 为旁路电容，L2 、C6 、C7 为滤波电路，L1 为高频扼流圈，C5 为滤波电容，石英晶体EX 与电容C3 、C4 、CT 构成谐振电路，L 在电路中作为电感使用，RL 为负载。
此电路相当于电容反馈三点式的克拉泼电路。
•实验内容及步骤3. 测量当C 、C ˊ不同时，也就是当反馈系数不同时，起振点、振幅和工作电流I EQ 的关系。
（ 1 ）当RL=110K Ω时，取C=C3=100pf, C ˊ =C4=1200pf, 调电位器RP 使I EQ 分别为表 3.4-2 中所标各值, 用示波器测量输出振荡幅度V P-P , 填入表中.表 3.4-2(2) 取C=C5=120pf, C ˊ =C6=680pf 和C=C7=680pf, C ˊ =C8=120pf, 分别重复测量输出电压的振荡幅度, 填入表 3.4-2 中.4. 频率稳定度的影响(1) 负载阻抗的影响: 回路LC 参数不变, 当f=6.5MHZ,C/ C ˊ=100/1200pf,I EQ = 3m A, 改变L 的并联电阻R, 使其分别为1K Ω、10K Ω、110K Ω，分别记录电路的振荡频率，并填入表3.4-3 中.表 3.4-3R 1K Ω10K Ω110K Ωf(MHZ)(2) 回路LC 参数不变, 改变I EQ 对频率的影响: 当f=6.5MHZ,C/C ˊ =100/1200pf, RL=110K Ω , 改变I EQ 使其分别为表3.4-4 中的各值, 测量振荡频率的值填入表中。
石英晶体振荡器实验报告
一、实验目的
1．了解晶体振荡器的工作原理及特点；
2．掌握晶体振荡器的设计方法及参数计算方法。
二、实验电路说明
本实验电路采用并联谐振型晶体振荡器，如图
XT、C2、C3、C4组成振荡回路。
Q1的集电极直流负载为R3,偏置电路由R1、R2、W和R4构成，改变W可改变Q1的静态工作点。
静态电流的选择既要保证振荡器处于截止平衡状态也要兼顾开始建立振荡时有足够大的电压增益。
振荡器的交流负载实验电阻为R5。
三、实验内容及步骤
1．接通电源；
2．测量振荡器的静态工作点：
调整图中W，测得Iemin和Iemax（可测量R4两端的电压来计算相应的Ie值）；经计算可得：Iemin=0.704mA , Iemax=4.920mA
3．测量当工作点在上述范围时的振荡器频率及输出电压。
振荡器的频率为10MHz，输出电压的范围是0.37V～2.50V
4．研究有无负载对频率的影响：先将K1拨至OFF，测出电路振荡频率，再将K1拨至R5，测出电路振荡频率。
四、实验结果
实验波形和频率
五、实验心得
通过动手做实验，我了解了石英晶体振荡器的工作原理，及其特点例如十分稳定。
但是实验中我们发现的问题例如开始时测量Ve过大，虽然我们经过了改正，但是还是提醒我们在以后的实验中的一些必须注意的问题。
