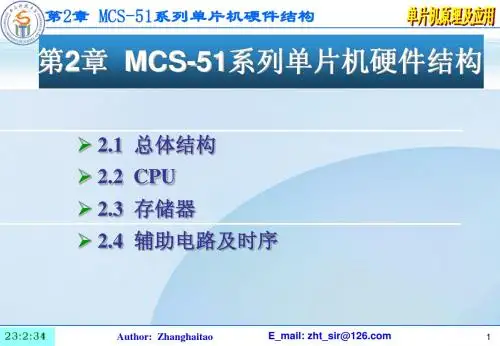

单片机原理及应用课件(第2讲)

• 可靠性：选用经过稳定测试、质量可靠的 外围设备。
外围设备配置原则与选型建议
常用外围设备类型
如键盘、显示器、打印机、A/D和D/A转换器等。
选型注意事项
关注设备的性能指标、接口类型、尺寸大小及价格等因素。
典型外围设备配置案例分析
案例一
基于单片机的温度监控系统
外围设备配置
温度传感器、A/D转换器、LCD 显示器等。
典型应用系统设计案例分析
智能家居控制系统
以单片机为核心，实现对家居 环境的监测和控制，如温度、
湿度、光照等。
工业自动化控制系统
通过单片机实现对工业设备的 自动化控制，提高生产效率和 产品质量。
物联网终端设备
将单片机作为物联网终端设备 的核心控制器，实现数据采集 、处理和传输等功能。
医疗电子设备
利用单片机实现医疗电子设备 的智能化和便携化，如血压计
子程序的定义、参数传递、局部 变量与全局变量的使用等。
典型汇编语言程序实例分析
逻辑运算程序
与、或、非等基本逻辑运算的 汇编实现。
控制转移程序
条件转移、无条件转移等控制 转移的汇编实现。
算术运算程序
加法、减法、乘法、除法等基 本算术运算的汇编实现。
数据传送程序
内存与寄存器之间、寄存器与 寄存器之间数据传送的汇编实 现。
如医疗监护仪、便携 式医疗设备等。
作为物联网终端设备 的核心控制器，实现 数据采集、传输和控 制等功能。
常见单片机类型及特点
8051系列
PIC系列
具有高性能、低功耗、易于编程和调试等 特点，广泛应用于工业控制和智能家居等 领域。
具有高性能、低功耗、丰富的外设接口和 强大的中断处理能力等特点，适用于各种 复杂的应用场景。

内中断
并行口
外中断
P0 P1 P2 P3
串口模块 TXD RXD
中断模块 INT0 INT1
P0.0～P0.7
P2.0～P2.7
VCC (+5V)
GND
RAM地址 锁存器
RAM
通道0驱动器
通道0锁 存器
通道2驱动器
通道2锁 存器
ROM/ EPROM
程序地址寄存器
PSEN ALE
EA RST
B寄存器 ACC TMP2
片内地址空间：RAM 128B（00H-7FH） SFR 128B（80H-FFH）
128B SFR
128B RAM
FFH 21个SFR分布 在80H-FFH
83个可寻址位
80H 7FH
用户、
堆栈区
30H 2FH
位寻址区
20H 1FH
工作寄存器区
00H
内部RAM组织结构
10
所有的RAM区(位 寻址区、工作寄 存器区）都可以 用于存放数据， 故也称为数据缓 存寄存器
特殊功能寄存器(SFR)
▼特殊功能寄存器SFR（专用寄存器）
专用于控制、选择、管理、存放单片机内部各功能 部件的工作方式、条件、状态、结果的寄存器。
▼不同的SFR管理不同的硬件模块，负责不同的功 17 能——各司其职
换言之：要让单片机实现预定的功能，必须有相应 的硬件和软件，而软件中最重要的一项工作就是对 SFR写命令（要求）。
4 堆栈指针ＳＰ
堆栈：
在片内RAM中，指定一个专门的区域来存放某 些特别的数据,它遵循先进后出和后进先出 (LIFO/FILO）的原则,这个RAM区叫堆栈。
功用：
22

第 2 章 MCS-51单片机基本结构
(4) 存储器的编程(烧录)方式，如ISP(在系统编程)和 IAP(在应用编程)，可以通过并口、串口或专门引脚烧录程序。
(5) 通信功能的增强，有2个串口、I2C总线、ISP、USB总 线、CAN总线、自带TCP/IP协议等。
(6) JTAG调试型。 目前在世界上较有影响、在国内市场份额较大的MCS-51系 列单片机有Intel、Atmel、Philips、Cygnal、SST、STC等公 司的产品，读者可以访问它们的网站，随时获取最新的 信息。
第 2 章 MCS-51单片机基本结构
2. 增强型 增强型有8032、8052、89C52等，此类型单片机内的ROM和 RAM容量比基本型增大了一倍，同时把16位定时/计数器增为3 个。增强型的代表产品是89C52，其基本配置如下： ● 8位CPU； ● 8 KB片内ROM； ● 256 B可使用的片内RAM； ● 26个特殊功能寄存器； ● 32线并行I/O接口； ● 3个16位定时/计数器； ● 1个全双工的串行接口； ● 6个中断源、2个中断优先级的中断结构。
第 2 章 MCS-51单片机基本结构
2.3 MCS-51存储器组织
存储器用于存放程序与数据。半导体存储器由一个个单元 组成，每个单元有一个编号(称为地址)，一个单元存放一个8 位的二进制数(一个字节)。
计算机的存储器地址空间有两种结构形式：普林斯顿结构 和哈佛结构，图2.4所示是具有64 KB地址的两种结构图。
16
25
17
24
18
23
19
22
20
21
(a)
VCC
用
P0.0
户
P0.1
I/O

件都集成在一个尺寸有限的集成电路芯片上。
图2-1 AT89S52单片机片内结构
6
片内各外围功能部件通过片内单一总线连接而成（见图2-1），基本结 构依旧是CPU 加上外围芯片的传统微机结构。
CPU对各种功能部件的控制是采用特殊功能寄存器（SFR，Special Function Register）的集中控制方式。
入引脚。
21
注意：AT89S51与AT89S52引脚的差别仅仅是在1脚（P1.0）与2脚（ P1.1）上，AT89S52的1脚（P1.0）与2脚（P1.1）分别增加了定时器/计数 器T2的两个外部引脚T2和T2EX的复用功能。
当AT89S52单片机不使用片内的T2的两个引脚T2（P1.0）和T2EX（ P1.1）的复用功能时，AT89S51以及各种8051兼容机与AT89S52的引脚功 能则完全相同，它们的外设硬件接口电路是完全相互通用的。
但是如果使用定时器T2的外部计数输入T2（P1.0）和“捕捉”输入 T2EX （P1.1）的功能时，则AT89S52的P1.0脚和P1.1脚就不能作为通用 I/O使用，这是AT89S52与AT89S51（或AT89C51）在外围接口电路设计上 的微小差别。
22
（3）P2口：P2.7～P2.0引脚 准双向I/O口，引脚内部接有上拉电阻，可驱动4个LS型TTL负载。 当AT89S52访问外部存储器及I/O口时，P2口作为高8位地址总线使用，
3
2.7 复位操作和复位电路 2.7.1 复位操作 2.7.2 复位电路设计
2.8 AT89S52单片机的最小应用系统
2.9 看门狗定时器（WDT）功能及应用
2.10 低功耗节电模式 2.10.1 空闲模式 2.10.2 掉电运行模式
