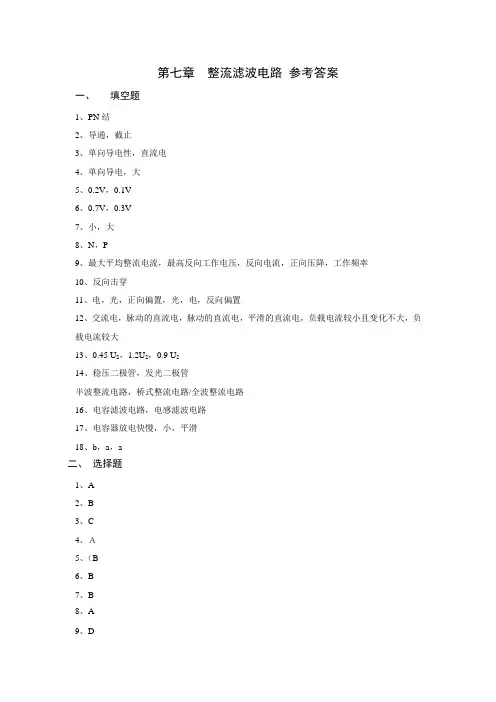

第一章整流滤波电路
一、填空题
1、（ 1-1，低）把 P 型半导体 N 型半导体结合在一起，就形成PN 结。
2、（ 1-1，低）半导体二极管具有单向导电性，外加正偏电压导通，外加反偏电压截至。
3、（ 1-1，低）利用二极管的单向导电性，可将交流电变成直流电。
4、（ 1-1，低）根据二极管的单向导电性性，可使用万用表的R× 1K挡测出其正负极，一般其正反向的
电阻阻值相差越大越好。
5、（ 1-1，低）锗二极管工作在导通区时正向压降大约是，死区电压是。
6、（ 1-1，低）硅二极管的工作电压为，锗二极管的工作电压为。
7、（ 1-1，中）整流二极管的正向电阻越小，反向电阻越大，表明二极管的单向导电性能越好。
8、（ 1-1，低）杂质半导体分型半导体和型半导体两大类。
9、（ 1-1，低）半导体二极管的主要参数有、，此外还有、、等参数，选用二极管的时候也应注意。
10、（ 1-1，中）当加到二极管上的反向电压增大到一定数值时，反向电流会突然增大，此现象称为现象雪崩。
11、（ 1-1，中）发光二极管是把能转变为能，它工作于状态；光电二极管是把能转变为能，它工作于状态。
12、（ 1-2，中）整流是把转变为。滤波是将转变为。电容滤波器适用于的场合，电感滤波器适用于的场合。
13、（ 1-1，中）设整流电路输入交流电压有效值为U2，则单相半波整流滤波电路的输出直流电压U L（AV） =，单相桥式整流电容滤波器的输出直流电压U L（AV） =，单相桥式整流电感滤波器的输出直流电压U L（AV） =。
14、（ 1-1，中）除了用于作普通整流的二极管以外，请再列举出 2 种用于其他功能的二极管：，。
15、（ 1-1，低）常用的整流电路有和。
16、（1-2，中）为消除整流后直流电中的脉动成分，常将其通过滤波电路，常见的滤波电路有，，复合滤波电路。
17、（ 1-2，难）电容滤波器的输出电压的脉动τ与有关，τ愈大，输出电压脉动愈，输出直流电压也就愈。
18、（ 1-2，中）桥式整流电容滤波电路和半波整流电容滤波电路相比，由于电容充放电过程（ a.延长， b.缩短），
因此输出电压更为（ a.平滑， b.多毛刺），输出的直流电压幅度也更（ a.高， b.低）。
二、选择题
1、（ 1-1，低）具有热敏特性的半导体材料受热后，半导体的导电性能将。
A、变好
B、变差
C、不变
D、无法确定
2、（ 1-1，中） P 型半导体是指在本征半导体中掺入微量的。
A、硅元素
B、硼元素
C、磷元素
D、锂元素
3、（ 1-1，中） N 型半导体是指在本征半导体中掺入微量的。
A、硅元素
B、硼元素
C、磷元素
D、锂元素
4、（ 1-1，难） PN 结加正向电压时，空间电荷区将。
A、变窄
B、基本不变
C、变宽
D、无法确定
5、（ 1-1，低）二极管正向电阻比反向电阻。
A、大
B、小
C、一样大
D、无法确定
6、（ 1-1，中）二极管的导通条件。
A、 u D>0
B、 u D>死区电压
C、u D>击穿电压
D、以上都不对
7、（ 1-1，中）晶体二极管内阻是。
A、常数
B、不是常数
C、不一定
D、没有电阻
8、（ 1-1，中）电路如图所示，输出电压U O应为。
A、、、 10VD、
9、（ 1-1，中）把一个二极管直接同一个电动势为，内阻为零的电池正向连接，该二极管。A、击穿 B、电流为零
C、电流正常
D、电流过大使管子烧坏
10 、（ 1-1 ，中）下面列出的几条曲线中，哪条表示的理想二极管的伏安特性曲线。
ABCD
11、（ 1-1，低）二极管的反向饱和电流在室温20o C 时是 5μA，温度每升高10o C，其反向饱和电流值增大一倍，当温度为 30o C时，反向饱和电流值为。
A、 5μA
B、 10μA
C、 20μA
D、 30μA
12、（ 1-1，中）将交流电压 Ui 经单相半波整流电路转换为直流电压Uo 的关系是。
A、 Uo=Ui
B、 Uo=、 Uo=、 Uo= 2 Ui
13、（ 1-1，中）三极管三个极的对地电位分别是-6V、 -3V、，则该管是。
A、 PNP 硅管
B、NPN 锗管
C、 NPN 硅管
D、 PNP 锗管
14、（ 1-1，中） NPN 型三极管，三个电极的电位分别有V C=， V E=3V， V B=，则该管工作在。
A、饱和区
B、截止区
C、放大区
D、击穿区
15、（ 1-1，中）用万用表欧姆挡测量小功率晶体二极管性能好坏时，应把欧姆挡拨到。
A、 R× 100 Ω或 R× 1KΩ
B、R× 1Ω
C、R× 10Ω
D、R× 100 Ω
16、（ 1-1，中）当环境温度升高时，二极管的反向电流将。
A、减少
B、增大
C、不变
D、缓慢减少
17、（ 1-1，中）如图所示，设二极管为理想状态，则电压V AB为。
A、 3V
B、6V
C、 -3V
D、 -6V
18、（ 1-1，难）如图所示的电路中，理想二极管D1、 D2的工作状态为。
A、 D1、 D2均导通
B、D1截止，D2导通
C、D1、D2均截止
D、D1导通，D2截止
