最全的高压电气设备培训

2023-11-11•高低压成套设备基础知识•高低压成套设备的安装与调试•高低压成套设备的维护与检修•高低压成套设备的运行管理•高低压成套设备的安全防护与节能技术目•培训课程安排与学习资源介绍录01高低压成套设备基础知识定义高低压成套设备是指将高低压电气设备及配套元器件组合在金属封闭空间内，具有相对独立功能和一定防护等级的成套设备。

分类高低压成套设备根据用途、结构、功能等可分为多种类型，如高低压开关柜、配电屏、控制屏、电源柜等。

高低压成套设备的定义与分类组成高低压成套设备主要由母线、断路器、互感器、开关、接触器、熔断器等组成。

工作原理通过母线分配电能，由断路器进行电流的接通和切断，互感器进行电流和电压的测量，开关进行电路的通断控制，接触器进行远距离控制，熔断器进行电路保护。

高低压成套设备的组成及工作原理高低压成套设备的主要技术参数和性能指标技术参数主要包括电压等级、电流容量、短路阻抗、绝缘水平等。

性能指标主要包括操作性能、热性能、机械性能、电性能等。

02高低压成套设备的安装与调试高低压成套设备的安装应遵循国家和行业的相关标准、规范和规定，如电气安装规范、安全操作规程等。

高低压成套设备的安装规范和要求安装规范设备安装前，应检查基础是否符合要求，如平整、稳固、无裂纹等，以确保设备安装牢固、稳定。

基础要求高低压成套设备的金属外壳应接地，以确保设备使用过程中的人员安全。

接地要求调试方法根据设备类型和规格，采用相应的调试方法，如使用万用表测试电压、电流，使用示波器测试信号等。

调试流程高低压成套设备的调试应按照规定的流程进行，如先检查设备外观、再测试设备性能、最后进行设备运行试验等。

调试记录调试过程中应做好记录，包括调试时间、人员、设备状态、测试数据等，以便后续查阅和分析。

高低压成套设备的调试流程和方法高低压成套设备安装与调试过程中的注意事项质量保证应保证设备的安装和调试质量，避免出现差错或遗漏，确保设备的正常运行和使用效果。

高压电气设备试验培训课件1. 介绍高压电气设备试验是一项重要的工作，旨在确保设备的安全运行，并满足相关标准和规范的要求。

本课程将介绍高压电气设备试验的基本知识和技术，以帮助学员掌握相关技能和理论知识。

2. 高压电气设备试验的目的高压电气设备试验的主要目的是验证设备的可靠性和安全性，同时评估设备的性能和功能是否符合要求。

试验还可以检测潜在的故障和问题，并提前采取相应的措施，以确保设备在正常运行期间的可靠性和安全性。

3. 高压电气设备试验的类型高压电气设备试验可以分为多个类型，包括：3.1 绝缘试验绝缘试验是最常见的高压电气设备试验之一，用于评估设备的绝缘性能和耐压试验。

常见的绝缘试验包括耐压试验、耐久试验和跳闸试验。

开关试验是用来检验设备的开关功能和操作特性的试验。

常见的开关试验包括操作力试验、跳闸时间试验和动作次数试验。

3.3 保护试验保护试验是为了验证设备的保护功能是否正常工作的试验。

常见的保护试验包括过电压保护试验、过电流保护试验和差动保护试验。

压力试验主要用于评估设备的耐压性能和密封性能。

常见的压力试验包括气压试验和液压试验。

4. 高压电气设备试验的步骤进行高压电气设备试验需要按照一定的步骤和流程进行，以确保试验结果的可靠性和准确性。

常见的试验步骤包括：1.准备工作：包括试验设备的准备和试验环境的搭建。

2.设备检查：对试验设备进行全面的检查和验证，确保设备的完好性和可用性。

3.参数设置：根据试验要求，设置试验设备的参数，如电压、电流、频率等。

4.连接设备：将试验设备与待测试设备正确连接，确保信号传输的准确性和稳定性。

5.开始试验：按照试验计划和要求，启动试验设备，记录试验数据和结果。

6.分析和评估：对试验数据和结果进行分析和评估，检测设备的问题和潜在风险。

7.结束试验：根据试验结果和要求，结束试验，并做好试验设备的关机和清理工作。

5. 高压电气设备试验的注意事项在进行高压电气设备试验时，需要注意以下事项：1.安全第一：确保试验操作人员的安全，并按照相关安全标准和规范进行操作。

高压电工安全培训教材第一章：引言高压电工是指在高压电设备的操作、检修和维护过程中从事电气工作的人员。

高压电工的工作环境异常复杂，其工作涉及高风险因素，因此必须接受专业的安全培训，熟知高压电设备的运作原理、相关安全规程和操作技能，以保障自身安全和设备的正常运行。

本教材将为高压电工提供全面、准确的安全培训内容，以帮助他们更好地理解和应对工作中的风险。

第二章：高压电的基本知识2.1 高压电的定义和分类2.2 高压电设备的基本特点2.3 高压电的危害和预防第三章：高压电设备的运作原理3.1 高压电设备的组成部分3.2 高压电设备的工作原理3.3 高压电设备的维护和保养第四章：高压电安全管理体系4.1 高压电工作的法律法规4.2 高压电安全管理体系的建立和实施4.3 高压电事故案例分析及经验教训第五章：高压电作业操作规程5.1 高压电设备的操作流程5.2 高压电设备巡检和故障排除5.3 高压电设备的紧急救援措施第六章：高压电设备的维护和保养6.1 高压电设备的维护要点6.2 高压电设备的定期检修和大修6.3 高压电设备的安全存储和保护第七章：高压电工的个人防护措施7.1 高压电工的个人防护用具选择和使用7.2 高压电作业的安全操作技巧7.3 高压电工伤害事故的应急处理第八章：高压电事故及应急预案8.1 高压电事故的种类及成因8.2 高压电事故的应急预案和处理流程8.3 高压电事故调查与处理第九章：高压电安全培训考试9.1 高压电安全培训考试的目的和意义9.2 高压电安全培训考试的内容和方式9.3 高压电安全培训考试的合格标准结语通过本教材的学习，高压电工将能够全面了解高压电设备的基本知识、运作原理和安全管理要求，掌握高压电作业操作规程和个人防护措施，并能够灵活应对高压电安全事故的发生和处理。

同时，高压电安全培训考试的合格标准也将有效提升高压电工的安全素养和工作能力，为保障高压电设备的安全运行提供坚实的人员保障。

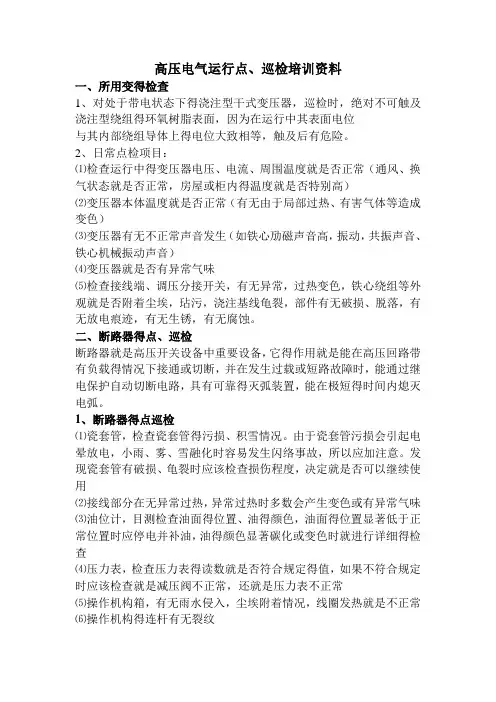

高压电气运行点、巡检培训资料一、所用变得检查1、对处于带电状态下得浇注型干式变压器，巡检时，绝对不可触及浇注型绕组得环氧树脂表面，因为在运行中其表面电位与其内部绕组导体上得电位大致相等，触及后有危险。

2、日常点检项目：⑴检查运行中得变压器电压、电流、周围温度就是否正常（通风、换气状态就是否正常，房屋或柜内得温度就是否特别高）⑵变压器本体温度就是否正常（有无由于局部过热、有害气体等造成变色）⑶变压器有无不正常声音发生（如铁心劢磁声音高，振动，共振声音、铁心机械振动声音）⑷变压器就是否有异常气味⑸检查接线端、调压分接开关，有无异常，过热变色，铁心绕组等外观就是否附着尘埃，玷污，浇注基线龟裂，部件有无破损、脱落，有无放电痕迹，有无生锈，有无腐蚀。

二、断路器得点、巡检断路器就是高压开关设备中重要设备，它得作用就是能在高压回路带有负载得情况下接通或切断，并在发生过载或短路故障时，能通过继电保护自动切断电路，具有可靠得灭弧装置，能在极短得时间内熄灭电弧。

1、断路器得点巡检⑴瓷套管，检查瓷套管得污损、积雪情况。

由于瓷套管污损会引起电晕放电，小雨、雾、雪融化时容易发生闪络事故，所以应加注意。

发现瓷套管有破损、龟裂时应该检查损伤程度，决定就是否可以继续使用⑵接线部分在无异常过热，异常过热时多数会产生变色或有异常气味⑶油位计，目测检查油面得位置、油得颜色，油面得位置显著低于正常位置时应停电并补油，油得颜色显著碳化或变色时就进行详细得检查⑷压力表，检查压力表得读数就是否符合规定得值，如果不符合规定时应该检查就是减压阀不正常，还就是压力表不正常⑸操作机构箱，有无雨水侵入，尘埃附着情况，线圈发热就是不正常⑹操作机构得连杆有无裂纹⑺操作机构得分、合闸指示与操作手柄得位置、指示灯显示，就是否与实际运行位置相符⑻金属外皮得接地线就是否完好⑼负荷电流就是否在额定值范围内⑽分、合闸电路就是否完好，电源电压就是否在允许范围之内⑾直流系统有无接地现象2、SF6断路器及GIS配电装置得点巡检巡视检查巡视检查就是指封闭式组合电器在正常运行得状态下，从外部监视其有无异常情况，与巡视所有设备时一起进行，每班至少一次。

高压电气设备试验培训讲义第一节：高压电气设备试验的概念和重要性1. 高压电气设备试验的概念高压电气设备试验是指对变电站、输电线路等高压电气设备进行定期检查和测试，以保证其正常运行和安全稳定性的一系列工作。

2. 高压电气设备试验的重要性高压电气设备试验的重要性主要体现在以下几个方面：（1）保障人身安全。

通过试验可以检测设备的绝缘状态和运行状况，及早发现潜在的安全隐患，保障人员的安全。

（2）保障设备运行正常。

通过试验可以发现设备的性能问题，及时进行维修和调整，确保设备的正常运行。

（3）延长设备的使用寿命。

通过试验可以及时发现设备的老化和损坏情况，进行维护和保养，延长设备的使用寿命。

第二节：高压电气设备试验的常用方法与工具1. 高压电气设备试验的常用方法（1）绝缘电阻测试：主要用于测试设备的绝缘性能，以及判断设备是否存在漏电等问题。

（2）介损测试：用于测试设备绝缘材料的电介质损耗情况，判断设备的绝缘状态。

（3）高压测试：用于测试设备的耐压性能，检测设备在高压下的绝缘状态和耐受能力。

2. 高压电气设备试验的常用工具（1）绝缘电阻测试仪：用于测量设备的绝缘电阻。

（2）介损测试仪：用于测试设备绝缘材料的电介质损耗情况。

（3）高压测试仪：用于进行设备的耐压测试，检测设备在高压下的绝缘状态和耐受能力。

第三节：高压电气设备试验的注意事项1. 安全第一：在进行高压电气设备试验时，务必严格遵守安全操作规程，佩戴好相应的防护用具，确保人员和设备的安全。

2. 定期检查：定期对高压电气设备进行检查，及时发现设备的问题，确保设备的正常运行。

3. 专业操作：高压电气设备试验需要经过专业培训，并获得相应的资质证书，确保操作人员具备相关的专业知识和技能。

4. 记录完整：在进行高压电气设备试验时，需要做好详细的记录，包括试验时间、设备状况、测试结果等内容，以便于日后的追溯和分析。

5. 及时处理：在进行高压电气设备试验时，如发现设备存在问题，需及时处理和通知相关部门，确保设备运行的安全和稳定。

高压电气设备培训教材引言什么是高压电气设备？高压电气设备是指额定电压在1000伏及以上的电气设备，主要用于输电、配电、电力变换等领域。

由于高压电气设备工作在较高的电压下，具有较高的电能储存和传输能力，因此使用和维护高压电气设备时需要特别注意安全。

为什么需要培训？由于高压电气设备的特殊性，使用和维护要求十分严格，一旦出现故障或操作不当可能引发严重的事故。

因此，为了安全使用和维护高压电气设备，进行专门的培训是必要的。

本教材的目的本教材旨在为高压电气设备使用和维护人员提供系统的培训内容和知识，帮助他们掌握正确的操作方法和安全技巧，提高高压电气设备使用和维护的能力。

第一章高压电气设备基础知识1.1 高压电气设备的分类高压电气设备根据不同的用途和功能可以分为不同的类型，常见的高压电气设备包括：•输电线路设备•变电站设备•发电厂设备•工厂电气设备1.2 高压电气设备的主要部件高压电气设备由多个主要部件组成，包括：•断路器•隔离开关•变压器•电力电容器•电力电抗器1.3 高压电气设备的安全要求高压电气设备工作在较高的电压下，因此安全要求非常严格。

在使用和维护高压电气设备时，需要遵循以下安全要求：•严格按照操作规程和操作手册进行操作•充分了解设备的工作原理和操作方法•使用必要的个人防护装备•定期检测设备的绝缘性能和接地情况•注意设备的维护和保养第二章高压电气设备操作技巧2.1 高压电气设备的操作步骤高压电气设备的操作步骤应根据设备的不同类型和具体的工作要求来确定。

一般的操作步骤包括：1.确认电源和设备的接地情况是否正常2.打开主开关并进行预充电操作3.将设备设置到工作状态并进行必要的调整4.操作设备进行电力传输或转换5.在操作完成后，先关闭设备的负载，再关闭主开关6.清理和维护设备2.2 高压电气设备的操作注意事项在操作高压电气设备时，需要特别注意以下事项：•善用个人防护装备，如绝缘手套、绝缘鞋、护目镜等•注意设备的温度和压力变化情况•严禁超负荷运行设备•遵守操作规程和操作手册•不得随意更换设备的内部部件第三章高压电气设备维护与故障排除3.1 高压电气设备的维护为了保证高压电气设备的正常运行和延长设备的使用寿命，需要进行定期的维护工作。
