高压电气设备试验培训课件1. 介绍高压电气设备试验是一项重要的工作，旨在确保设备的安全运行，并满足相关标准和规范的要求。

本课程将介绍高压电气设备试验的基本知识和技术，以帮助学员掌握相关技能和理论知识。

2. 高压电气设备试验的目的高压电气设备试验的主要目的是验证设备的可靠性和安全性，同时评估设备的性能和功能是否符合要求。

试验还可以检测潜在的故障和问题，并提前采取相应的措施，以确保设备在正常运行期间的可靠性和安全性。

3. 高压电气设备试验的类型高压电气设备试验可以分为多个类型，包括：3.1 绝缘试验绝缘试验是最常见的高压电气设备试验之一，用于评估设备的绝缘性能和耐压试验。

常见的绝缘试验包括耐压试验、耐久试验和跳闸试验。

开关试验是用来检验设备的开关功能和操作特性的试验。

常见的开关试验包括操作力试验、跳闸时间试验和动作次数试验。

3.3 保护试验保护试验是为了验证设备的保护功能是否正常工作的试验。

常见的保护试验包括过电压保护试验、过电流保护试验和差动保护试验。

压力试验主要用于评估设备的耐压性能和密封性能。

常见的压力试验包括气压试验和液压试验。

4. 高压电气设备试验的步骤进行高压电气设备试验需要按照一定的步骤和流程进行，以确保试验结果的可靠性和准确性。

常见的试验步骤包括：1.准备工作：包括试验设备的准备和试验环境的搭建。

2.设备检查：对试验设备进行全面的检查和验证，确保设备的完好性和可用性。

3.参数设置：根据试验要求，设置试验设备的参数，如电压、电流、频率等。

4.连接设备：将试验设备与待测试设备正确连接，确保信号传输的准确性和稳定性。

5.开始试验：按照试验计划和要求，启动试验设备，记录试验数据和结果。

6.分析和评估：对试验数据和结果进行分析和评估，检测设备的问题和潜在风险。

7.结束试验：根据试验结果和要求，结束试验，并做好试验设备的关机和清理工作。

5. 高压电气设备试验的注意事项在进行高压电气设备试验时，需要注意以下事项：1.安全第一：确保试验操作人员的安全，并按照相关安全标准和规范进行操作。

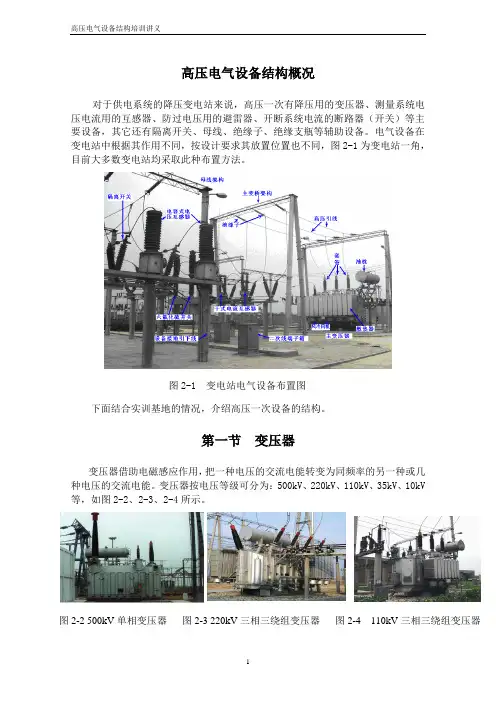

高压电气设备结构概况对于供电系统的降压变电站来说，高压一次有降压用的变压器、测量系统电压电流用的互感器、防过电压用的避雷器、开断系统电流的断路器（开关）等主要设备，其它还有隔离开关、母线、绝缘子、绝缘支瓶等辅助设备。

电气设备在变电站中根据其作用不同，按设计要求其放置位置也不同，图2-1为变电站一角，目前大多数变电站均采取此种布置方法。

下面结合实训基地的情况，介绍高压一次设备的结构。

第一节 变压器变压器借助电磁感应作用，把一种电压的交流电能转变为同频率的另一种或几种电压的交流电能。

变压器按电压等级可分为：500kV 、220kV 、110kV 、35kV 、10kV等，如图2-2、2-3、2-4所示。

图2-1 变电站电气设备布置图图2-2 500kV 单相变压器 图2-3 220kV 三相三绕组变压器 图2-4 110kV 三相三绕组变压器变压器按相别可分为单相和三相，按绝缘介质可分为：充油、充SF 6、干式等类型,目前常用的为充油变压器。

一、变压器基本结构图2-6 110KV 变压器内部结构图2-7 变压器外部构件名称 1～箱盖；2～箱壳；3～出线套管；4～散热器；5～热虹吸器；6～防爆管；7～油枕；8～箱盖吊攀；9～油位计；10～呼吸器。

电力变压器的基本结构及主要部件作用如图2-6、2-7所示。

1.铁芯铁芯是变压器的磁路部分，是电能转换的媒介，主要作用是导磁，由磁导率很高的电工钢片（硅钢片）制成。

它把一次电路的电能转变为磁能，又由自己的磁能转变为二次电路的电能，如图2-8所示。

另外，铁芯是变压器的内部骨架，铁芯的夹紧装置不仅使磁导体成为一个机械上完整的结构，而且在其上面套有带绝缘的线圈，支持着引线，并几乎安装了变压器内部的所有部件。

1.1铁芯的绝缘铁芯的绝缘有两种，即铁芯片间绝缘和铁芯片与结构件间的绝缘。

铁芯片间的绝缘是把芯柱和铁轭的截面分成许多细条形的截面，使磁通垂直通过这些小截面时，感应出的涡流很小，产生的涡流损耗也很小。

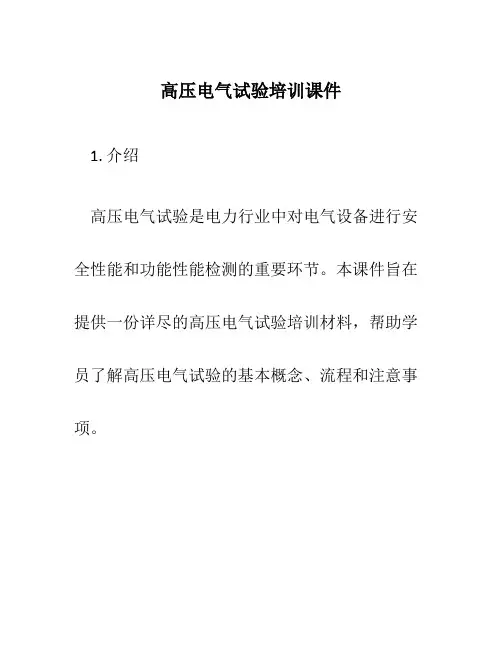

高压电气试验培训课件1. 介绍高压电气试验是电力行业中对电气设备进行安全性能和功能性能检测的重要环节。

本课件旨在提供一份详尽的高压电气试验培训材料，帮助学员了解高压电气试验的基本概念、流程和注意事项。

2. 高压电气试验的基本概念2.1 高压电气试验定义高压电气试验是指在额定电压以上，对电气设备进行性能测试和耐受性测试的一种试验方法。

2.2 高压电气试验的意义高压电气试验能够验证电器设备在正常工作条件下的安全可靠性，提高设备的耐用性和可靠性，降低事故风险。

2.3 高压电气试验的分类高压电气试验可以分为以下几种类型：•绝缘强度试验•整机工频耐压试验•外壳保护试验3. 高压电气试验的流程3.1 试验前准备•确定试验对象和试验目的•检查试验设备和周边环境是否满足要求•制定试验方案和安全措施3.2 试验操作步骤1.设备接线准备2.试验设备调整与校验3.试验设备连接和开关操作4.试验参数设定和实时监测3.3 试验结果分析•对试验结果进行评估与记录•判断试验设备是否合格•分析不合格原因并提出改进建议4. 高压电气试验的注意事项•操作人员应具备相关安全知识和操作技能•严格遵守操作规程和电器设备使用规范•定期维护和检修试验设备•在试验过程中保持警觉，及时处理异常情况5. 高压电气试验的案例分析本章节将结合具体案例对高压电气试验进行实例分析，以帮助学员更好地理解试验过程和结果分析方法。

6. 高压电气试验的未来发展方向基于新技术和需求的快速发展，高压电气试验将迎来新的挑战和机遇。

本章节将介绍高压电气试验的未来发展方向和趋势。

7. 总结通过本课件的学习，学员将对高压电气试验的基本概念、流程、注意事项等方面有一个全面的了解和认识。

高压电气试验作为电力行业的重要环节，将为电器设备的安全和可靠运行提供有力保障。

注意：请根据实际情况和需求，对课件内容进行必要的调整和补充。

高压电工培训课件高压电工培训课件一、课程简介本课程旨在培养学员具备高压电工的基本理论知识和实际操作技能，以便更好地从事电力系统运行和维护工作。

通过本课程的学习，学员将了解高压电气的安全常识、基本理论和实际操作技巧，并能独立进行高压设备的安装、调试和维护。

二、课程目标1、掌握高压电气的安全操作规程和防护措施；2、熟悉高压电气的基本理论和电路原理；3、掌握高压设备的安装、调试和维护技能；4、了解电力系统的运行和管理知识。

三、课程内容1、高压电气的安全常识1、高压电气的危险性和安全操作的重要性；2、高压电气操作的安全规程和防护措施；3、高压电气设备的接地和短路保护。

2、高压电气的基本理论和电路原理1、电力系统概述和电能传输的基本概念；2、高压电气设备的结构和工作原理；3、高压电路的原理和性能测试方法。

3、高压设备的安装、调试和维护技能1、高压电气设备的安装和调试；2、高压电气设备的日常维护和检查；3、高压电气设备的故障排查和维修。

4、电力系统的运行和管理知识1、电力系统的运行和管理；2、电力系统的调度和维护；3、电力系统的安全管理和应急处理。

四、课程安排本课程共分为理论和实践两个部分，共计48个学时。

其中理论部分为36个学时，实践部分为12个学时。

学员需具备一定的数学和物理基础，并需通过入学考试方可参加本课程的学习。

五、总结本课程是高压电工的入门课程，通过本课程的学习，学员将掌握高压电工的基本理论知识和实际操作技能，为今后的工作和学习打下坚实的基础。

本课程还将培养学员的安全意识和责任心，使其具备高素质电力工人的基本素质。
