紫外光敏管、火焰探测器

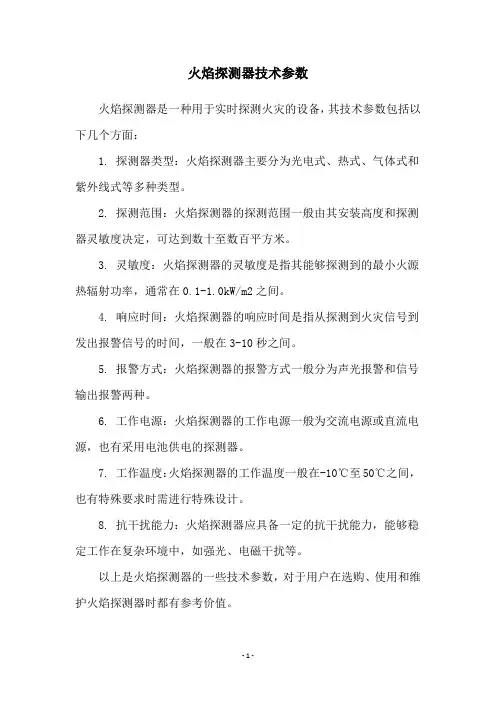

火焰探测器技术参数
火焰探测器是一种用于实时探测火灾的设备，其技术参数包括以下几个方面：
1. 探测器类型：火焰探测器主要分为光电式、热式、气体式和紫外线式等多种类型。

2. 探测范围：火焰探测器的探测范围一般由其安装高度和探测器灵敏度决定，可达到数十至数百平方米。

3. 灵敏度：火焰探测器的灵敏度是指其能够探测到的最小火源热辐射功率，通常在0.1-1.0kW/m2之间。

4. 响应时间：火焰探测器的响应时间是指从探测到火灾信号到发出报警信号的时间，一般在3-10秒之间。

5. 报警方式：火焰探测器的报警方式一般分为声光报警和信号输出报警两种。

6. 工作电源：火焰探测器的工作电源一般为交流电源或直流电源，也有采用电池供电的探测器。

7. 工作温度：火焰探测器的工作温度一般在-10℃至50℃之间，也有特殊要求时需进行特殊设计。

8. 抗干扰能力：火焰探测器应具备一定的抗干扰能力，能够稳定工作在复杂环境中，如强光、电磁干扰等。

以上是火焰探测器的一些技术参数，对于用户在选购、使用和维护火焰探测器时都有参考价值。

- 1 -。

首先检查底座接线是否牢固 然后打开探测器上盖 测量信号总线上是否有 24V 电压 若有再测量 PIC16CE625 的 6 脚是否有收码波形 9 脚是否有回码波 形 若没有则检查 VD1~VD5 N1 G1 PIC16CE625 及周围电路 若有则检查 C11 VT2 R2 等回码电路 2. 不报警
GULF SECURITY TECHNOLOGY CO.,LTD
JTG-ZW-G1 紫外火焰探测器
安装使用说明书 Ver.2.1,2002.07
一 概述
JTG-ZW-G1 紫外火焰探测器(以下简称探测器)通过探测物质燃烧所产生的紫 外线来探测火灾 适用于火灾发生时易产生明火的场所 对发生火灾时 有强烈的火焰辐射或无阴燃阶段的火灾以及需要对火焰作出快速反映的场所均 可采用本探测器 探测器与其他探测器配合使用 更能及时发现火灾 尽量减 少损失
二 特点
1. 探测器内置单片机 由单片机进行信号处理及与火灾报警控制器通讯 采 用智能算法 可降低误报警现象
2. 传感器采用进口紫外光敏管 具有灵敏度高 性能可靠 抗粉尘污染 抗 潮湿及抗腐蚀能力强等优点
三 技术特性
1. 信号二总线无极性
2. 工作电压 总线 24V
允许范围 18V 28V
3. 工作电流
检查紫外光敏管接线是否良好 紫外光敏管两端是否有 300V 左右高压 若 有再检查集成电路 4011 及周围电路是否正常 若无检查振荡电路 T1 VT3 等 3. 误报警
检查紫外光敏管是否老化 300V 电压是否过高 4011 及周围电路是否损坏 4. 报警时指示灯不亮
指示灯损坏或线路板连接线断路
八 注意事项 在下列情形的场所 不宜使用本探测器
7. 调试 系统连线接好后 接通电源 控制器注册应正常

火灾自动报警系统一、引言火灾是一种极具破坏性的灾害，对人们的生命财产安全构成严重威胁。

为了及时发现和控制火灾，火灾自动报警系统应运而生。

该系统能够在火灾初期检测到火灾信号，并迅速发出报警，同时联动其他消防设备，有效地提高了火灾防控能力。

本文将对火灾自动报警系统的组成、工作原理、设计要求、安装调试、维护管理以及未来发展趋势等方面进行详细阐述。

二、火灾自动报警系统的组成（一）火灾探测器感烟探测器离子感烟探测器：利用电离室中电离电流的变化来探测火灾烟雾。

当烟雾进入电离室时，会使电离电流减小，从而触发报警。

光电感烟探测器：通过检测烟雾对光的散射或吸收来判断是否发生火灾。

当烟雾进入探测器的检测区域时，会使光的强度发生变化，从而触发报警。

感温探测器定温探测器：当环境温度达到设定的报警温度时，探测器发出报警信号。

差温探测器：当环境温度的变化速率超过设定值时，探测器发出报警信号。

差定温探测器：结合了定温和差温探测器的特点，当环境温度达到设定的报警温度或温度变化速率超过设定值时，探测器发出报警信号。

感光探测器紫外火焰探测器：通过检测火焰中的紫外线来判断是否发生火灾。

红外火焰探测器：通过检测火焰中的红外线来判断是否发生火灾。

可燃气体探测器催化燃烧式可燃气体探测器：利用可燃气体在催化剂的作用下燃烧产生的热量来检测可燃气体的浓度。

半导体式可燃气体探测器：利用半导体材料对可燃气体的吸附和脱附作用来检测可燃气体的浓度。

（二）手动报警按钮手动报警按钮是一种人工触发的报警装置，通常安装在建筑物的走廊、楼梯间、出入口等明显位置。

当人们发现火灾时，可以按下手动报警按钮，向火灾报警控制器发送报警信号。

（三）火灾报警控制器火灾报警控制器是火灾自动报警系统的核心设备，它能够接收火灾探测器和手动报警按钮发送的报警信号，并对信号进行分析处理，判断是否发生火灾。

如果发生火灾，火灾报警控制器将发出声光报警信号，并启动消防联动控制器，实现对自动喷水灭火系统、消火栓系统、防排烟系统等消防设备的联动控制。

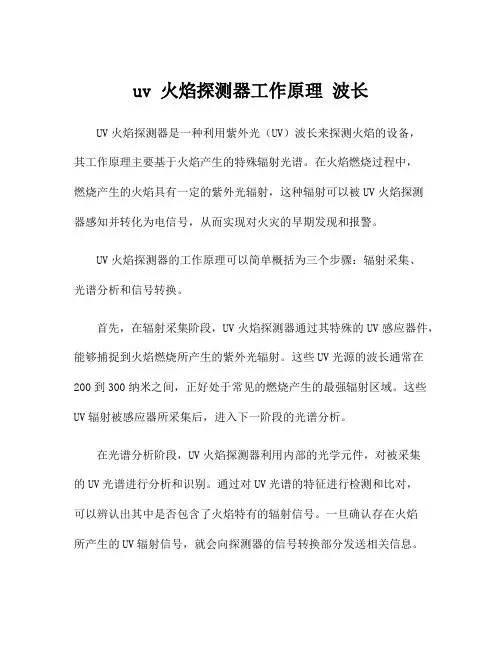

uv 火焰探测器工作原理波长UV火焰探测器是一种利用紫外光（UV）波长来探测火焰的设备，其工作原理主要基于火焰产生的特殊辐射光谱。

在火焰燃烧过程中，燃烧产生的火焰具有一定的紫外光辐射，这种辐射可以被UV火焰探测器感知并转化为电信号，从而实现对火灾的早期发现和报警。

UV火焰探测器的工作原理可以简单概括为三个步骤：辐射采集、光谱分析和信号转换。

首先，在辐射采集阶段，UV火焰探测器通过其特殊的UV感应器件，能够捕捉到火焰燃烧所产生的紫外光辐射。

这些UV光源的波长通常在200到300纳米之间，正好处于常见的燃烧产生的最强辐射区域。

这些UV辐射被感应器所采集后，进入下一阶段的光谱分析。

在光谱分析阶段，UV火焰探测器利用内部的光学元件，对被采集的UV光谱进行分析和识别。

通过对UV光谱的特征进行检测和比对，可以辨认出其中是否包含了火焰特有的辐射信号。

一旦确认存在火焰所产生的UV辐射信号，就会向探测器的信号转换部分发送相关信息。

最后，在信号转换阶段，UV火焰探测器会将已识别的UV辐射光谱转化为电信号，并通过内部的信号处理电路进行处理和放大。

一旦电信号达到预设的阈值范围，就会触发探测器的报警机制，如发出声光信号或向消防控制台发送报警信息，实现对火灾的及时报警。

总的来说，UV火焰探测器的工作原理是利用紫外光辐射识别火焰的特征信号，并将其转化为电信号进行分析和处理，从而实现对火灾的准确探测和报警。

这种技术具有灵敏度高、误报率低、反应速度快等优点，适用于各种需要高效火灾监测和报警的场所，如石化、化工、火电、航空等领域。

除了工作原理外，UV火焰探测器还有一些技术特点值得注意。

首先，它具有对环境光和电磁干扰的抗干扰能力，可以减少误报情况的发生。

其次，由于UV光线强烈，可以穿透一部分烟尘遮挡，有利于在复杂环境中进行火焰探测。

同时，UV火焰探测器的使用寿命长，工作稳定可靠，不需要常规的维护和保养，为用户提供了良好的使用体验。

在实际应用中，UV火焰探测器已经广泛应用于工业生产和民用建筑等领域，如石化生产车间、化工厂、储油罐区域、航空机库等场所。

5）复合型探测器：分为感烟感温型 、感温感光型、感烟感光型、红外光束 感烟感光型和感烟感温感光型等。 早期的探测器采用简单的“与”、 “或”进行多传感信号处理。国际上的 发展方向是利用集成在探测器内部的微 处理芯片对相互关联的每个探测器测量 值进行计算，并利用人工智能技术对信 息进行综合分析，从而降低了误报率。
2）感温探测器：分为差温、定温和差 定温三种。 差温探测器是在发生火灾时温升速率 达到一定值而报警； 定温探测器是利用低熔点合金达到一 定温度后而报警； 差定温探测器则是前两种的组合。 感温探测器宜适用于感烟探测器不能 应用的湿度大、有粉尘、和蒸气及正常情 况下有少量烟雾的场所，如发电机房、汽 车库、吸烟室、厨房、锅炉房等建筑物内 。感温探测器不适用于阴燃火灾的场所。
4）可燃气体探测器：有催化型、红外光学 型两种类型。 催化型可燃气体探测器是利用难熔金属铂 丝加热后的电阻变化来测定可燃气体浓度 。 当可燃气体进入探测器时，在铂丝表面引起氧 化反应(无焰燃烧)，其产生的热量使铂丝的温 度升高，而铂丝的电阻率便发生变化。 红外光学型是利用红外传感器通过红外 线光源的吸收原理来检测现场环境的烷烃类可 燃气体。 这种探测器使用气敏元件制作的，本身具 有防爆性能，主要应用于液化石油气、城市煤 气、天然气、石油化工生产、油库等爆炸危险 场所。这种探测器能使空间可燃气体含量在爆 炸下限以下就发出信号报警，以便事先采取有 效的防火防爆措施，避免事故的发生。
• 可燃性气体探测器：响应燃烧或热解产生的气体 • 复合式探测器：响应上述两种及以上火灾参数
这五类探测器中，每种类型的探测器按其工作原理，又可作以下细分：
1）感烟探测器： 这是应用最为广泛的火 灾探测器，分为离子感烟和光电感烟两种。 离子感烟探测器是根据烟雾能遮挡镅元素 放射出的α 射线的原理制作的。 光电感烟探测器是火灾产生的烟雾遮挡可 见光或红外光从而发出电信号的一种探测器。 感烟探测器主要应用于低粉尘环境，如： 电子计算机房、通讯机房、宾馆、办公楼等， 而不适用于湿度大、有灰尘或水蒸气、风速大 的场所，也不适用于有腐蚀性气体和工艺过程 中产生烟的场所。

表4-1 一些金属的功函数和截止波长 金 属 功函数 /eV 截止波长 /nm Ti 4.13 300.2 Mo 4.17 297.3 Al 4.20 295.2 Cu 4.45 278.6 Fe 4.49 276.1 Sn 4.5 276.1 Ni 4.45 274.3 W 4.89 253.5
（二）紫外光敏管 1.光电管及其基本特性 （1）光电管结构 光电管有真空光电管和充气光电管两类。两者结构相似，图 4-3 是光电管的结构图。其 由一个阴极和一个阳极构成，并且密封在一只真空玻璃管内。阴极装在玻璃管内壁上，紫外 光电管阴极材料一般为钨，其上涂有光电发射材料。阳极通常用金属丝弯曲成矩形或圆形， 置于玻璃管的中央。
2《火灾探测与控制工程》本科讲义
用光敏材料的光电效应制成的光敏器件称光电效应传感器，利用辐射红外光（热）照射材料 引起材料的电学性质发生变化或产生热电动势的器件称红外热释电传感器， 利用CCD光电转 换和电荷转移功能制成的CCD图象传感器，或用光敏二极管与MOS晶体管变成电荷或电流 信号的MOS图象传感器等，目前都用来作为探测火灾火焰的光敏器件，并制成相应的火灾 探测器。
4 3 I/ Iμ/A µA
φ=1 lm φ= 1lm
I I/( μ µ A A)
12
I/μA
2 1 0
φφ =0.5 = 0.5 lm lm φφ =0.02 lm = 0.02 lm
20 40 60
I/μA
8 4 2 20 40 60 80 U/V
U/V
80 100 200 U U/V /V
U/V
2.4

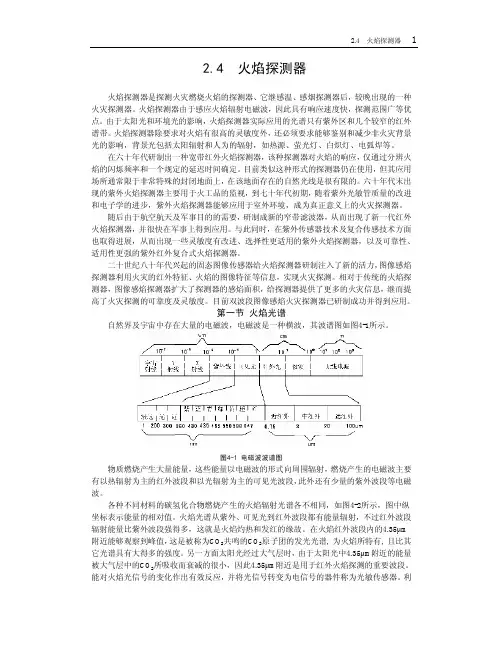

火焰探测器
3
hv =
1 2 mυ 0 + A0 2
(4-2)
式中，A0 为金属的逸出功，J；m 为电子质量，9.1×10-31 kg； υ0 为电子逸出速度，m/s。 由式 4-2 可知： （1）电子能否产生逸出，取决于光子的能量是否大于该物体的表面电子逸出功 A0。不 同的物质具有不同的逸出功， 这意味着每一个物体都有一个对应的光频阈值， 称为红限频率 或波长限。光线频率低于红限频率，光子的能量不足以使物体内的电子逸出，因而小于红限 频率的入射光，光强再大也不会产生光电子发射；反之入射光频率高于红限频率，即使光线 微弱，也会有光电子射出。 可见光的光量子能量在 1.85~3.1ev 之间，大多数金属的逸出功在 3ev 以上，因此大多数 可见光不能使金属产生光电发射。紫外光的光量子能量在 3.1~6.2ev 之间，因此紫外光线能 使大多数金属产生光电发射。 如金属钨的逸出功为 4.54ev，那么使金属产生光电发射的临界波长由 4-2 式可以计算得 到为 273nm。也就是说要想使钨产生光电发射，照射光的波长必须小于 273nm，波长大于 273nm 的光，即使光再强也不可能使钨产生光电发射，此波长称为钨金属的截止波长。 （2）当入射光的频率不变时，产生的光电流与光强成正比。即光强愈大，意味着入射光 子数目越多，逸出的电子数也就越多，即：

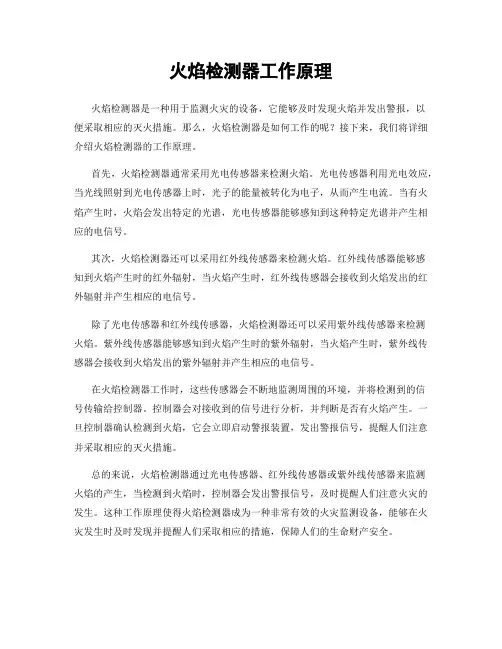

火焰检测器工作原理火焰检测器是一种用于监测火灾的设备，它能够及时发现火焰并发出警报，以便采取相应的灭火措施。

那么，火焰检测器是如何工作的呢？接下来，我们将详细介绍火焰检测器的工作原理。

首先，火焰检测器通常采用光电传感器来检测火焰。

光电传感器利用光电效应，当光线照射到光电传感器上时，光子的能量被转化为电子，从而产生电流。

当有火焰产生时，火焰会发出特定的光谱，光电传感器能够感知到这种特定光谱并产生相应的电信号。

其次，火焰检测器还可以采用红外线传感器来检测火焰。

红外线传感器能够感知到火焰产生时的红外辐射，当火焰产生时，红外线传感器会接收到火焰发出的红外辐射并产生相应的电信号。

除了光电传感器和红外线传感器，火焰检测器还可以采用紫外线传感器来检测火焰。

紫外线传感器能够感知到火焰产生时的紫外辐射，当火焰产生时，紫外线传感器会接收到火焰发出的紫外辐射并产生相应的电信号。

在火焰检测器工作时，这些传感器会不断地监测周围的环境，并将检测到的信号传输给控制器。

控制器会对接收到的信号进行分析，并判断是否有火焰产生。

一旦控制器确认检测到火焰，它会立即启动警报装置，发出警报信号，提醒人们注意并采取相应的灭火措施。

总的来说，火焰检测器通过光电传感器、红外线传感器或紫外线传感器来监测火焰的产生，当检测到火焰时，控制器会发出警报信号，及时提醒人们注意火灾的发生。

这种工作原理使得火焰检测器成为一种非常有效的火灾监测设备，能够在火灾发生时及时发现并提醒人们采取相应的措施，保障人们的生命财产安全。

通过以上的介绍，我们对火焰检测器的工作原理有了更深入的了解。

希望这些信息能够帮助大家更好地理解火焰检测器的工作原理，并在必要时采取相应的防火措施，确保人们的生命财产安全。

※ 制药业
※ 飞机库
※ 电缆出口螺纹：标准3-G3/4”(1”=25.4mm)
※ 材质：铸铝，可选不锈钢
※ 重量：＜1.7kg（铸铝） ＜3.2kg（不锈钢）
认证：
※ 防爆标志：ExdIICT6
※ 粉尘防爆标志：DIP A21 TA,T6
※ 防护等级：IP67
※ 型式检验：满足GB15631-1995国家标准
b. 热释放红外火焰检测器，直接检测火焰中波长为4.35±0.15μm的红外光谱，检测目标比较明确，它由热释放探头和放大器组成，不足之处是：这种类型的传感器具有压电性，对声音电磁波以及震动都十分敏感，所以使用的地方受到一定的限制，它的检测距离小于80m。
c. 常规的紫外火焰检测器，直接检测火焰中180-260nm的紫外光谱，检测的目标也十分明确，响应速度也比较快。它由紫外光敏探头和放大器组成，不足之处是:灵敏度差,检测距离小于15m,不能抗雷电的干扰,存在一定的误报率,因此只能用在距离较短的封闭环境,如加热炉、工业锅炉等地方。
火焰探测报警器技术的现状
国标中对于点型紫外火焰探测器的响应规定30s均可接受，但由于科技的进步，市场上的火焰探测报警产品的响应时间性均能满足这个时间范围，但对于实际应用和安防要求而言这是必须的，而且对指标和性能要求越来越高。国内的大部分报警系统响应时间在S级，国外顶级公司日本滨松、美国MSA等其响应速度最快可达到ms级，可查阅的国外顶级的火焰检测器探测距离为500米，不能用在更远距离火焰探测中。市场上的火焰检测器主要有感烟传感器、红外传感器和紫外光敏管，即使是采用多信息融合技术的火焰探测系统，其检测的信息来源也主要是这三个方面。传统的火焰探测传感器存在以下不足：
IR3红外火焰探测器采用了三个对红外线敏感的红外传感器，对特定范围内的火灾红外辐射波长进行侦测。采用可编程的运算法则，核对三个传感器接收到的数据比例和相互关系。独有的内置微处理器确保其对错误报警具有极高的免疫力。该探测器广泛应用于汽油、煤油、柴油、航空汽油、液压油、碳氢化合物：乙烯、聚乙烯、天然气、民用燃气、液化石油气、甲烷、乙烷、丙烷等火焰检测。三波段红外火焰探测器的探测距离可达45米。探测器能够在高/低温，高湿，震动等最苛刻的环境下工作。

火焰检测器火焰检测器对于大家来说是个新名词，一直以来，对于我们的认得当中，火是不可把握的，随着科学的进展，人们渐渐认得了火焰，同时也创造了认得火焰的工具——火焰检测器，它重要是由探头和信号处理器两个部分构成。

目录定义分类定义检测燃烧室或燃烧器火焰强度的装置。

重要由探头和信号处理器两部分构成，输出表示火焰强度的模拟量信号、表示有无火焰的开关量信号和（或）表示火焰强度的视频信号。

分类1、紫外光火焰检测器紫外光火焰检测器采纳紫外光敏管作为传感元件，其光谱范围在O.006～0.4m之间。

紫外光敏管是一种固态脉冲器件，其发出的信号是自身脉冲频率与紫外辐射频率成正比例的随机脉冲。

紫外光敏管有二个电极，一般加交流高电压。

当辐射到电极上的紫外光线充足强时，电极间就产生“雪崩”脉冲电流，其频率与紫外光线强度有关，高达几千赫兹。

灭火时则无脉冲。

2、可见光火焰检测器可见光火焰检测器采纳光电二极管作为传感元件，其光谱响应范围在0.33～0.7m之间。

可见光火焰检测器由探头、机箱和冷却设备等部分构成。

炉膛火焰中的可见光穿过探头端部的透镜，经由光导纤维到达探头小室，照到光电二极管上。

该光电二极管将可见光信号转换为电流信号，经由对数放大器转换为电压信号。

对数放大器输出的电压信号再经过传输放大器转换成电流信号。

然后通过屏蔽电缆传输至机箱。

在机箱中，电流信号又被转换为电压信号。

代表火焰的电压信号分别被送到频率检测线路、强度检测线路和故障检测线路。

强度检测线路设有两个不同的限值，即上限值和下限值。

当火焰强度上限值时，强度灯亮，表示着火；当强度低于下限值时，强度灯灭，表示灭火。

频率检测线路用来检测炉膛火焰闪亮频率，它依据火焰闪亮的频率是高于还是低于设定频率，可正确判定炉膛有无火焰。

故障检测线路也有两个限值，在正常的情况下，其值保持在上、下限值之间。

一旦机箱的信号输入回路显现故障，如光电管至机箱的电缆断线，则上述电压信号立刻偏离正常范围，从而发出故障报警信号。

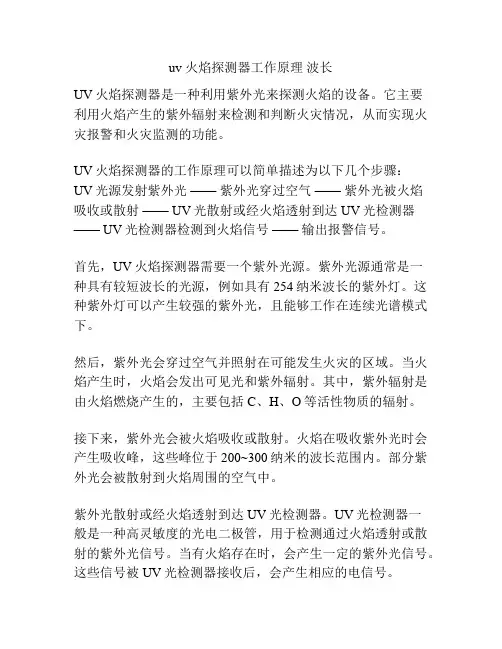

uv 火焰探测器工作原理波长UV火焰探测器是一种利用紫外光来探测火焰的设备。

它主要利用火焰产生的紫外辐射来检测和判断火灾情况，从而实现火灾报警和火灾监测的功能。

UV火焰探测器的工作原理可以简单描述为以下几个步骤：UV光源发射紫外光——紫外光穿过空气——紫外光被火焰吸收或散射—— UV光散射或经火焰透射到达UV光检测器—— UV光检测器检测到火焰信号——输出报警信号。

首先，UV火焰探测器需要一个紫外光源。

紫外光源通常是一种具有较短波长的光源，例如具有254纳米波长的紫外灯。

这种紫外灯可以产生较强的紫外光，且能够工作在连续光谱模式下。

然后，紫外光会穿过空气并照射在可能发生火灾的区域。

当火焰产生时，火焰会发出可见光和紫外辐射。

其中，紫外辐射是由火焰燃烧产生的，主要包括C、H、O等活性物质的辐射。

接下来，紫外光会被火焰吸收或散射。

火焰在吸收紫外光时会产生吸收峰，这些峰位于200~300纳米的波长范围内。

部分紫外光会被散射到火焰周围的空气中。

紫外光散射或经火焰透射到达UV光检测器。

UV光检测器一般是一种高灵敏度的光电二极管，用于检测通过火焰透射或散射的紫外光信号。

当有火焰存在时，会产生一定的紫外光信号。

这些信号被UV光检测器接收后，会产生相应的电信号。

最后，通过对UV光检测器输出信号的分析和判断，可以确定是否有火焰存在，从而触发火灾报警系统。

通常，UV火焰探测器会与其他火灾报警设备（如声光警报器）相结合，以及时发出警报并采取相应的灭火措施。

在相关参考内容方面，可以参考以下文献资料：1. "UV Flame Detection for Gas Turbine Applications" by Robert Henderson, Baseline Inc.2. "Principles of Fire Detection" by David Laven, Honeywell Life Safety Group.3. "Ultraviolet (UV) Flame Detection" by Det-Tronics, a UTC Fire & Security Company.4. "UV Flame Detector Selection, Installation, and Use" by Det-Tronics, a UTC Fire & Security Company.5. "UV Flame Detection Theory and Application" by Gary Carlson, Hanwei Electronics Group Corporation.这些资料中包含了对UV火焰探测器工作原理的详细说明，以及在实际应用中的选择、安装和使用等方面的指导。

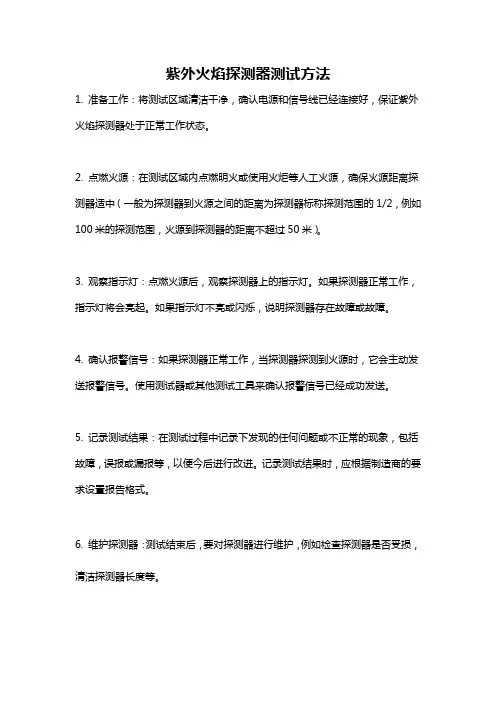

紫外火焰探测器测试方法
1. 准备工作：将测试区域清洁干净，确认电源和信号线已经连接好，保证紫外火焰探测器处于正常工作状态。

2. 点燃火源：在测试区域内点燃明火或使用火炬等人工火源，确保火源距离探测器适中（一般为探测器到火源之间的距离为探测器标称探测范围的1/2，例如100米的探测范围，火源到探测器的距离不超过50米）。

3. 观察指示灯：点燃火源后，观察探测器上的指示灯。

如果探测器正常工作，指示灯将会亮起。

如果指示灯不亮或闪烁，说明探测器存在故障或故障。

4. 确认报警信号：如果探测器正常工作，当探测器探测到火源时，它会主动发送报警信号。

使用测试器或其他测试工具来确认报警信号已经成功发送。

5. 记录测试结果：在测试过程中记录下发现的任何问题或不正常的现象，包括故障，误报或漏报等，以便今后进行改进。

记录测试结果时，应根据制造商的要求设置报告格式。

6. 维护探测器：测试结束后，要对探测器进行维护，例如检查探测器是否受损，清洁探测器长度等。

火焰探测器工作原理
火焰探测器是一种用于检测和报警火焰的设备。

它的工作原理基于火焰的特性和热辐射。

火焰是能量释放的结果，当物质燃烧时，它会产生可见光和红外线辐射。

火焰探测器通过检测这些辐射来确定是否有火焰存在。

火焰探测器通常由光电管、热敏元件或红外传感器组成。

光电管可侦测光的变化，其中的光敏元件转化为电信号，一旦火焰照射到管内，光信号将发生变化，触发探测器报警。

热敏元件则是基于火焰释放的热辐射来工作的。

当火焰靠近热敏元件时，周围环境的温度将升高，导致热敏元件温度升高。

一旦热敏元件温度超过预设阈值，探测器便会触发警报。

红外传感器是另一种常见的火焰探测器技术。

它通过探测可见光和红外线辐射来判断是否存在火焰。

红外传感器具有专门的过滤器和光敏元件，只能接收特定波长的红外线。

当火焰产生红外线辐射时，红外传感器会产生信号，触发警报。

火焰探测器可以在各种场所使用，如住宅、办公楼、工厂等。

它们可以及早发现火灾并采取相应的应急措施，有效避免火灾的扩大和人员伤亡。

除了火焰，一些先进的火焰探测器还可以检测烟雾、气体和热量变化等其他火灾迹象，提供更全面的安全保护。

设备管理与维修2018翼11（上）紫外光敏管测试设备的设计刘清，朱朝阳，赵涛，李洪海，刘莎（西安北方光电科技防务有限公司检测计量中心，陕西西安710043）摘要：以单片机AT89S52作为检测控制核心的紫外光敏管测试设备，能够对紫外光敏管R334的灵敏度、本底计数、起始工作电压等参数进行测量并显示。

实现了对紫外光敏管的筛选，满足了产品的要求。

关键词：单片机；AT89S52；紫外光敏管；设计中图分类号：TN07文献标识码：B DOI ：10.16621/ki.issn1001-0599.2018.11.590引言紫外光敏管是火焰探测器的重要传感器，该火焰探测器广泛应用于煤矿、装甲车辆等方面。

因此，它的技术指标合格与否关系到火焰探测器能否准确有效的捕捉火灾信号。

本紫外光敏管测试设备就是为了保障其各项技术指标满足某装甲车辆所使用的灭火抑爆火焰探测器的要求而设计的专用测试设备。

1紫外光敏管紫外光敏管是一种充气元件，属于外光电效应。

当阳极加上进行拆除，由于原结构为整体式的，需要破坏原有结构进行切割作业才能实现，且在恢复安装后，无法保证设备原设计的使用强度，这对设备安全带来不良影响。

此外，受设备安装区域的影响，对换热器的吊装作业也存在较大的难度与危险性。

（2）方案2。

在换热器本地采用清洗剂和水对换热器进行清洁。

这主要是利用液体的流动性，从换热器上部对换热器施加清洗剂和水，渗透进入换热器管组的深部，与积炭溶合后流出，这样便能达到清洗换热器管组深部的目的，但是用清洗剂和水对换热器进行清洁存在最大的困难是：由于燃烧炉炉膛内壁装附有一层保温耐火材料，而经过试验证明保温耐火材料在受液体浸湿后会产生很大的形变，需要采取有效措施来保护保温耐火材料不受浸湿，否则会造成整个炉膛的保温耐火材料崩塌、脱落。

可行性分析：采用清洁剂和水对热换器进清洁，可达到效果。

关键是如何保护炉膛的保温耐火材料不受液体的浸湿。

通过讨论总结，采用2层耐腐蚀、耐油性的聚乙烯薄膜塑料进行阻挡，达到将保温耐火材料与液体的隔离的目的。

紫外火焰探测器工作原理
紫外火焰探测器是一种常用的火灾探测设备，它能够检测到火焰的紫外辐射，从而实现对火灾的快速响应。

其工作原理主要是利用火焰产生的紫外辐射，通过探测器中的光电二极管将这种辐射转化为电信号，然后经过信号处理和分析，判断出是否存在火灾。

在紫外火焰探测器中，光电二极管是关键的组件。

当火焰产生紫外辐射时，这些辐射会被光电二极管吸收，然后产生电荷。

这些电荷会通过信号处理器进行放大和处理，最终转化为可供报警或控制系统使用的数字信号。

除了光电二极管，紫外火焰探测器中还包括光学透镜和滤光片。

光学透镜用于集中火焰辐射，并将其引导到光电二极管上。

而滤光片则能够过滤掉其他类型的光辐射，只传递紫外辐射，从而提高探测器的灵敏度和可靠性。

总之，紫外火焰探测器能够通过检测火焰的紫外辐射来实现火灾的快速响应。

它具有响应速度快、灵敏度高、误报率低等优点，在火灾探测和防控领域有着广泛的应用。

- 1 -。

紫外光敏管的参数
紫外光敏管是一种冷阴极充气二极管，具有工作电压低、光谱响应范围宽、良好的日光盲、较高的灵敏度和快速的响应等特点。

以下是紫外光敏管的一些主要参数：
1. 光谱响应范围：紫外光敏管对不同波长的紫外光有不同的响应，其光谱响应范围一般在185\~290nm之间。

2. 峰值波长：紫外光敏管的峰值波长一般在210nm左右。

3. 工作电压：紫外光敏管的工作电压较低，一般在几十伏特左右。

4. 灵敏度：紫外光敏管的灵敏度较高，一般在几百甚至几千Counts/sec （cps）左右。

5. 响应时间：紫外光敏管的响应时间较快，一般在几十纳秒左右。

6. 外形尺寸：紫外光敏管的外形尺寸较小，一般直径在几毫米左右，长度在几厘米左右。

7. 应用领域：紫外光敏管常用于火焰探测、紫外探测、气体分析等领域。

总之，紫外光敏管是一种高灵敏度、高响应速度、低工作电压的冷阴极充气二极管，广泛应用于各种需要紫外光探测的场合。

如需更多关于紫外光敏管的信息，建议查阅专业网站或咨询专业人士。

火焰探测器的分类急及原理火焰探测器是一种用于监测火灾的安全装置，广泛应用于工业生产、商业建筑、住宅区等场所。

根据其原理和功能，火焰探测器可以分为光电型火焰探测器、红外型火焰探测器、紫外型火焰探测器、热图像型火焰探测器和气体型火焰探测器。

光电型火焰探测器通过光电二极管或光敏电阻来检测火焰的可见光辐射。

当火焰产生时，会放出可见光，并直接照射到探测器的光电二极管上。

接收器和发射器组合的构架会检测火焰辐射的变化，并通过电子处理系统判断火焰是否存在。

红外型火焰探测器通过红外线辐射检测火焰。

红外线在火焰中明显增强，在探测器的红外接收器和发射器之间形成一个闭路。

当火焰出现时，会照射在红外接收器上，使电阻值发生变化，从而检测到火焰的存在。

紫外型火焰探测器则是利用火焰燃烧过程中产生的紫外线辐射进行探测。

当火焰出现时，会产生紫外线，通过紫外接收管接收到紫外线，并产生电流变化。

通过电子处理系统分析电流变化，判断火焰的存在与否。

热图像型火焰探测器是基于红外热辐射原理，通过检测火焰产生的热能来判断火灾的发生。

热图像型火焰探测器可以实现对大范围区域的实时监测，并能够在非常规工况下正常工作。

气体型火焰探测器则是通过监测火焰产生的气体变化来判断火灾的发生。

在火灾发生时，燃烧物质也会发生化学反应，产生有害气体。

气体型火焰探测器可以检测到这些有害气体的存在，并通过电子设备分析，判断火灾的发生。

总结来说，火焰探测器的分类主要包括光电型、红外型、紫外型、热图像型和气体型火焰探测器。

这些火焰探测器利用不同的原理来检测火焰的存在，实现对火灾的监测和报警。

无论是哪种类型的火焰探测器，其主要目的都是为了早期发现火焰，以便采取相应的应对措施，减少火灾带来的损失。

UV火焰探测器工作原理及与波长的关系1. 火焰探测器的基本原理火焰探测器是一种用于检测火灾的安全设备，它能够及早发现火灾并发出警报，以便采取相应措施进行灭火或疏散。

其中，UV（紫外）火焰探测器利用紫外光的特性来检测火焰。

UV火焰探测器主要由以下几个部分组成：1.光源：通常是紫外灯，产生波长在200-280纳米（nm）之间的紫外光。

2.光电二极管（Photodiode）：用于接收并转换光信号为电信号。

3.滤光片：用于滤除非紫外光波长范围内的光线，只透过200-280nm范围内的紫外光。

4.信号处理电路：用于放大、滤波和判断电信号是否来自火焰。

其工作原理如下：1.紫外灯发出波长在200-280nm之间的紫外光。

2.当有燃烧物质产生火焰时，燃烧产生的气体和颗粒会发出紫外辐射。

3.紫外光穿过滤光片，只有波长在200-280nm范围内的光线能够通过。

4.火焰发出的紫外辐射被接收器（光电二极管）接收。

5.接收器将接收到的光信号转换为电信号。

6.信号处理电路对电信号进行放大、滤波等处理，并判断是否来自火焰。

7.如果判断为火焰信号，报警装置将触发警报。

2. 波长与火焰探测器的关系波长是光的一个重要特性，不同波长的光具有不同的特点和作用。

在火焰探测器中，波长与其工作原理密切相关。

2.1 紫外光的波长范围紫外光是指波长小于可见光（400-700nm）的电磁辐射。

根据不同波长范围，紫外光通常分为三个区域：1.UVA（近紫外线）：315-400nm2.UVB（中紫外线）：280-315nm3.UVC（远紫外线）：200-280nm2.2 火焰辐射的波长范围火焰是燃烧产生的可见光和辐射的混合物。

在可见光范围内，火焰通常呈现黄色、橙色或红色。

然而，在不可见光的紫外光区域，火焰也会发出辐射。

火焰主要通过两种方式发出紫外辐射：1.分子辐射：由于燃烧过程中产生的高温，燃烧产物中的分子会被激发并发出紫外辐射。

这种辐射主要集中在UVC和UVB区域。
