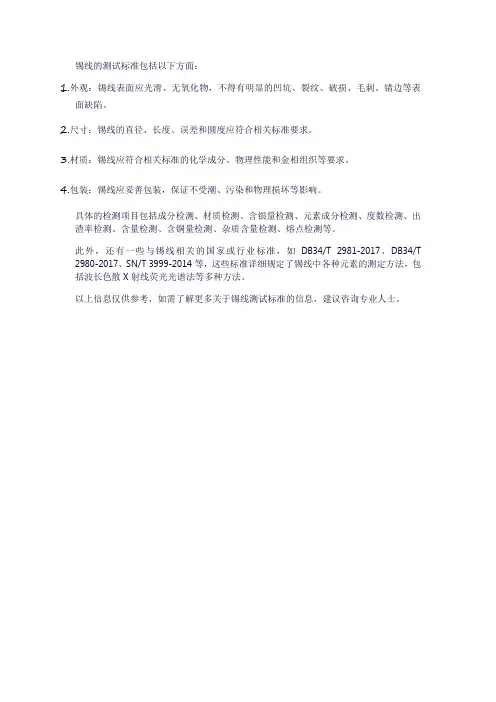

锡线的测试标准包括以下方面：
1.外观：锡线表面应光滑、无氧化物，不得有明显的凹坑、裂纹、破损、毛刺、错边等表
面缺陷。
2.尺寸：锡线的直径、长度、误差和圆度应符合相关标准要求。
3.材质：锡线应符合相关标准的化学成分、物理性能和金相组织等要求。
4.包装：锡线应妥善包装，保证不受潮、污染和物理损坏等影响。
具体的检测项目包括成分检测、材质检测、含银量检测、元素成分检测、度数检测、出渣率检测、含量检测、含铜量检测、杂质含量检测、熔点检测等。
此外，还有一些与锡线相关的国家或行业标准，如DB34/T 2981-2017、DB34/T 2980-2017、SN/T 3999-2014等，这些标准详细规定了锡线中各种元素的测定方法，包括波长色散X射线荧光光谱法等多种方法。
以上信息仅供参考，如需了解更多关于锡线测试标准的信息，建议咨询专业人士。
第 1 页，共 27 页2002.10.01 生效 ST-S2-0010本基准使用（株）在田村制作所及有关公司的无铅焊锡，适用在生产的变压器等部品以及实 装产品的焊锡外观检查上。
本基准明确了变压器及实装产品的外观检查基准，目的是维持以及提高品质。
1. 安规、信赖性、提高品质的各个观点即使脱离本基准也可以。
(但是,脱离本基准的场合下要个别指定)①焊锡的光泽不强烈。
②锡裂现象很少见。
5.01 焊锡不良1.适用范围2.目的3.相关规格4.品质等级a)带引脚的部品2.本基准和有铅焊锡（SNPB）使用时相同, 不同点是:5.外观检查基准的内容、注意点以下是无铅焊锡的焊锡外观检查基准。
第 2 页，共 27 页编号项目等级5.01 焊锡不良编号项目等级2）在印刷基板的板厚以下，焊锡凹下的 场合为NG。
（实装面及回路面的两面）链 锡AA 回路之间由于焊锡或者引线产生 短路的情况下为NG,另外设计上 回路接续较为清楚的场合下是OK.23松动略 图品质判定基准1未焊锡A应该焊锡的位置未上锡的场合下为NG.另外,一部分未焊上锡的场合下属于 [锡少]的NG.未融着焊锡引线,只附着回路的场 合或未融着焊锡回路,只附着引线 的场合为NG.A从焊锡面不能确认引线的轮廓时为NG。
1）引线或焊盘的底部露出来时为 NG。
略 图AA品质判定基准2）锡未将引线充分的覆盖，引线有1/2 以上露出，未露出末端的场合为NG。
3）回路孔径的轮廓能看到的场合为NG。
1）引线或焊盘的底部露出的场合为NG。
4锡少（1）单面坐的弯曲实装（2）通孔坐的弯曲实装a)带引脚的部品第 3 页，共 27 页5.01 焊锡不良编号项目等级A锡过多(1)单面坐的弯曲实装(2)通孔坐的弯曲实装45A锡少(3) 通孔坐的直线实装(4)通孔坐的直线实装略 图品质判定基准1)在插入引线的焊盘上伞状的形成必须要是焊盘圆周的2/3以上.如果未形成圆周的1/3以上为NG.但是引脚前端面的底部露出的是OK的.引线未插入的不包括在内.2)因引线的氧化等未形成伞状的场合下称为NG。
锡焊技艺准则与检验标准细则编号: MPI-JY-001版本: 2.3操作及板面要求页次: 1 / 11. 操作要求：1.1 焊接过程不能对局部加热时间过长以至造成元件焊端脱离元件体或焊盘翘起等对元件或焊盘造成的过热冲击；1.2 焊接过程不能过于用力以至造成元件引线（脚）变形甚至断裂、焊盘变形或断裂；1.3 焊接操作时必须避免产生多余的锡珠或焊渣，如有应清除干净。
1.4 焊接操作应做好防静电。
1.5 焊接过程产生的含锡、铅废气必须通过管道统一排放到大气中，避免吸入人体而损害健康；1.6 焊接后产生的锡渣统一收集，制造一部办公室每月上门收集，以便统一回收到厂家进行加工利用；2. 板面要求：2.1 焊接完成后的板面清洁度（离子量）必须达到美国军标（MIL）的要求；2.2 板面要求保持干净，无粘手或油腻感；2.3 无助焊剂的残留物，无较明显的手指印或其他污痕。
2.4 无局部过热引起的板面焦、黑迹象。
3. 说明：引用标准：主要参照IPC610-D和相关IT大客户spec，以及导入RoHS以来的大量试产和测试、产线及市场不良的分析。
4. 检测方法：（1）目视检验：简便直观，是评定焊点外观质量的主要方法。
（2）当出现疑问点需要分析检测时，可根据组装板的组装密度，在2～5倍放大镜或3～20倍显微镜下抽检（并借助照明）。
焊盘宽度或焊盘直径用于分析检测放大倍数用于仲裁放大倍数>1.0mm 1.75X 4X0.5～1.0mm 4X 10X0.25mm～0.5mm 10X 20X<0.23mm 20X 40X一、表面贴装元件NO. 项目规格与方法参考图片判定1片式元件(含圆柱体)焊点高度(E)最佳焊点高度为焊锡高度加元件可焊端高度。
OK◆最大焊点高度可超出焊盘或爬伸至金属镀层可焊端顶部,但不可接触元件体。
◆最低应爬伸至元件可焊端1/4处，形成弯月形(E>G+1/4H)。
可接受◆焊锡接触元件体。
◆少锡：锡未爬至元件可焊端25%高度。
Sheet 3/8Title:Soldering wire、Soldering barspecification and inspection standard图1 共晶无铅焊料熔化温度测量的温度----热效应曲线图5.3、锡线可焊性测试：将烙铁温度设置为380±5℃，用烙铁加适量焊锡在PCB裸板的焊点上焊接，焊接时间3~6秒。
焊点表面光洁，结晶细密，无针孔、麻点、焊料瘤，吃锡完整等，不能有焊料脱开或焊盘翘起造成虚焊、漏焊现象。
5.4、锡条可焊性测试：将锡条熔在锡炉内，并保持炉温260±5℃，将刷过助焊剂的PCB放在锡炉上焊接3~5S。
焊点表面光洁，结晶细密，无针孔、麻点、焊料瘤，吃锡完整等，不能有焊料脱开或焊盘翘起造成虚焊、漏焊现象。
5.5、锡线拉伸强度测试：在试样件两端处做标记，并将其用合适的夹具固定在万能电子实验机上。
以20mm/分钟的速度拉伸，记录试样件断裂时的拉力，计算出拉伸强度。
判定要求可参考承认书或工程图面。
5.6、锡条拉伸强度测试：将无铅焊料加工成哑铃状测试样件。
在试样件两端处做标记，并将其用合适的夹具固定在万能电子实验机上。
以20mm/分钟的速度拉伸，记录试样件断裂时的拉力，计算出拉伸强度。
判定要求可参考承认书或工程图面。
5.7、冷热冲击：温度:置于-55℃± 3℃,30分钟，再转换至标准大气条件10~15分钟，再转换到85℃± 2℃,30分钟，再转换至标准大气条件10~15分钟，转换时间:最久5分钟，暴露次数:5次.物品应置于标准大气条件中1~2小时后再进行测量动作，判断标准：外观无不良。
5.8、恒温恒湿：温度40±2℃，湿度80% - 100%，测试96H,测试后置于室温下1~2小时后测试其它项目，判断标准：外观无不良。
5.9、振动测试：将试验样品固定在振动台上做振动测试，振动条件：1.频率: 一分钟内变换10Hz – 55Hz – 10Hz)Sheet 5/8Title:Soldering wire、Soldering barspecification and inspection standardP=F/S--------------------------（1）a=（L1-L）/L×100--------------（2）其中：P-抗拉强度N/mm2F-试样件断裂时的拉力NS-试样件基准处的横截面积mm2a-延伸率%L1-试样件断裂时两段标记之间的距离mmL-试验前试样件两端标记之间的距离mm一组（3个）试样件抗拉强度和延伸率的算术平均值即为该无铅焊料的抗拉强度和延伸率。

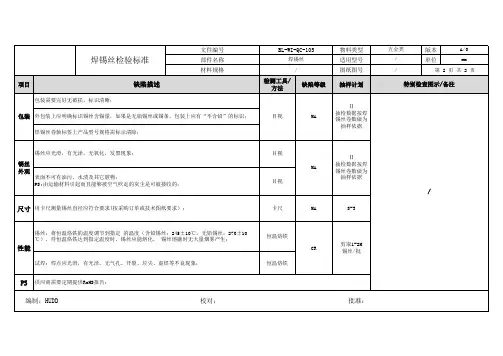

批准焊锡丝、焊锡条检验标准文件编号审核2修改状态审核1编制制（修）订日期检验项目检验要求检验工具不良等级抽样方式判定包装1、包装无破损。
2、外包装标识清晰、整洁、无错误。
3、包装箱上标识型号、数量、生产日期（生产批号）标识。
目视 A 每包Ac=0Re=1规格型号实物上标识、包装标签上的规格型号与ERP单上的规格型号一致。
目视 A 每卷Ac=0Re=1外观表面光滑、清洁，不应有裂纹、杂质等。
目视 A 每卷Ac=0 Re=1尺寸及允许偏差直径 mm 允许偏差 mm0.50.81.01.2±0.03±0.05±0.10±0.10需要按照不同品牌、厂家的实际情况进行检查。
游标卡尺 A N=10cmAc=0Re=1成分1、含铅焊锡：Sn63Pb37、Sn60Pb40；2、无铅焊锡：Sn99.3Cu0.7出厂检验报告材质报告委外测试A出厂检验报告/批次材质报告、委外测试/季度Ac=0Re=1助焊剂含量焊锡丝：1.8%~2.5%。
材质报告 A外标识材质报告/季度Ac=0Re=1重量实际重量不低于所标重量的99.5%。
电子秤 A 2卷/包Ac=0 Re=1实际使用情况1、焊锡丝：用电烙铁、不少于60cm的焊锡丝，以10cm长度截成6段，实际焊接，查看焊点效果良好，焊接过程中无焊锡飞溅、不易熔锡等现象，并且每段情况一致。
电烙铁 A不少于60cm的焊锡丝/2卷/包Ac=0Re=12、焊锡条：委托仪表事业部实际使用，溶解、焊接过程中焊点良好，无多余杂质等。
委托检验 A 实际使用无焊接不良现象。

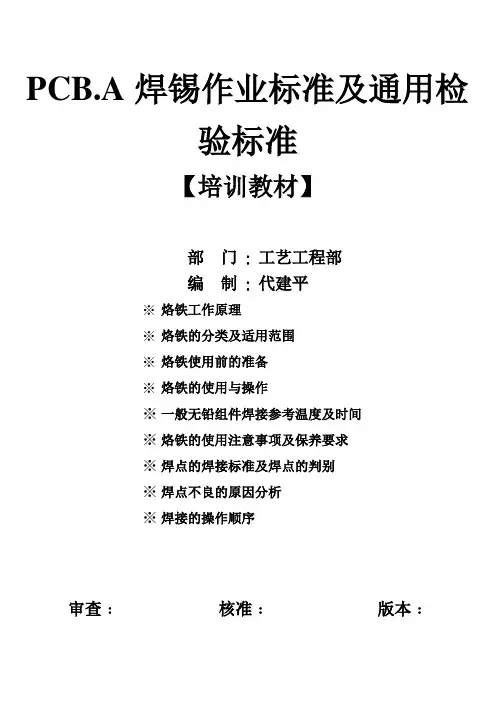

PCB.A焊锡作业标准及通用检验标准【培训教材】部门: 工艺工程部编制: 代建平※烙铁工作原理※烙铁的分类及适用范围※烙铁使用前的准备※烙铁的使用与操作※一般无铅组件焊接参考温度及时间※烙铁的使用注意事项及保养要求※焊点的焊接标准及焊点的判别※焊点不良的原因分析※焊接的操作顺序审查﹕核准﹕版本﹕ABDEFA. 滑动盖 D 未端B. 滑动柱 E 感应器C. 未端 F 测量点C1. 目的：为使作业者正确使用电烙铁进行手工焊接作业，使电烙铁得到有效的利用，特制定本教材。
