整个烧结系统工艺流程如图1—1所示。
图1—1 烧结系统工艺流程图燃料图1-1 工艺流程图一、铁矿石烧结1.原燃料入厂标准与使用1.1原燃料1.1.1铁精矿烧结、球团使用的铁精粉技术要求粒度－200目≥55％；竖炉用精矿粉粒度－200目≥65％。
铁矿粉分类铁矿物按照不同存在形态,分为磁铁矿,赤铁矿,褐铁矿,菱铁矿四大类.磁铁矿的主要存在形式是Fe3O4,比密度为4.9-5.2，硬度为5.5-6.5，有金属光泽，具有磁性。
其理论含铁量为72.4%。
磁铁矿晶体为八面体，组织结构致密坚硬，一般成块状和粒状，表面颜色由钢灰色到黑色，条痕均为黑色，俗称青矿。
赤铁矿的矿物成分是不含结晶水的三氧化二铁(Fe2O3)，密度为4.8-5.3，硬度不一，结晶完整的赤铁矿硬度为5.5-6，理论含铁量为70%。
赤铁矿的条痕为红色。
褐铁矿是一种含结晶水的三氧化二铁，可用mFe2O3.nH2O来表示。
褐铁矿的条痕为黄褐色.菱铁矿是一种铁的碳酸盐，化学式FeCO3，理论含铁量为48.2%。
在碳酸铁的矿床中，碳酸盐的一部分铁往往与其它金属组成各种复盐。
1.1.2氧化铁皮烧结使用的氧化铁皮技术要求1.1.3熔剂烧结使用的熔剂技术要求烧结用生石灰粒度≤3mm粒级含量不低于90%。
烧结用生石灰中的熔瘤、焦炭等杂质应捡出，且新鲜、干燥、不得混入外来杂物。
1.1.4燃料烧结使用的燃料技术要求2.燃料加工燃料先入对辊破碎机粗破碎。
经过对辊破碎以后的燃料产品粒度<10mm，再入四辊破碎机细碎。
经过四辊破碎后的燃料粒度，应能满足烧结工艺要求。
焦粉粒度≤3mm的部分>80%，无烟煤粒度≤3mm的部分>75%，正常情况下禁止煤焦混用。
如果焦煤混用要提前报告作业规划室工艺工程师经批准后实施，视焦煤粉混合比例和烧结原料结构确定粒度合格率，原则上破碎后≤3mm的粒级≥70%。
燃料进入四辊和对辊破碎前，先由除铁器除铁，各台除铁器必须保持正常使用和清洁。

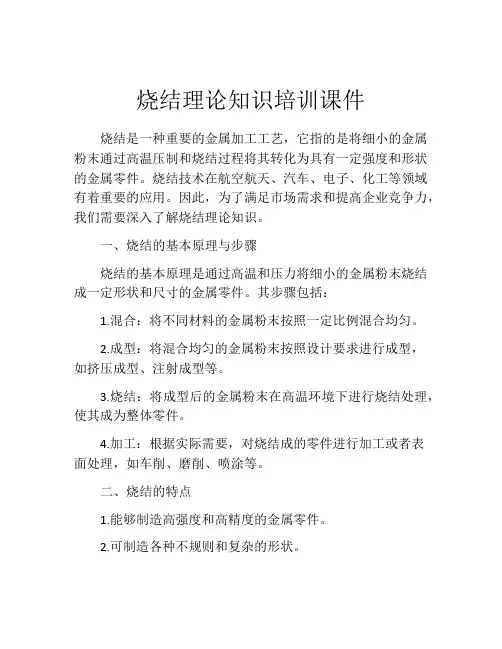

烧结理论知识培训课件烧结是一种重要的金属加工工艺，它指的是将细小的金属粉末通过高温压制和烧结过程将其转化为具有一定强度和形状的金属零件。
烧结技术在航空航天、汽车、电子、化工等领域有着重要的应用。
因此，为了满足市场需求和提高企业竞争力，我们需要深入了解烧结理论知识。
一、烧结的基本原理与步骤烧结的基本原理是通过高温和压力将细小的金属粉末烧结成一定形状和尺寸的金属零件。
其步骤包括：1.混合：将不同材料的金属粉末按照一定比例混合均匀。
2.成型：将混合均匀的金属粉末按照设计要求进行成型，如挤压成型、注射成型等。
3.烧结：将成型后的金属粉末在高温环境下进行烧结处理，使其成为整体零件。
4.加工：根据实际需要，对烧结成的零件进行加工或者表面处理，如车削、磨削、喷涂等。
二、烧结的特点1.能够制造高强度和高精度的金属零件。
2.可制造各种不规则和复杂的形状。
3.烧结生产工艺简单、流程短，可以提高生产效率和节约生产成本。
4.可以使用多种不同材料的金属粉末进行混合烧结，获得具有良好性能的合金材料。
5.在烧结过程中，可以控制粉末的成分和密度，获得不同的结构和性能。
三、烧结的应用及前景1.航空航天领域：烧结技术被广泛应用于航空航天领域，用于制造发动机部件、轮毂轴承、航天器外壳及燃料结构等。
2.汽车领域：烧结技术可以用于制造汽车零件，如制动器、发动机缸体等。
3.电子领域：烧结技术可以制造具有特殊性能的电子元器件，如热敏电阻、电阻器等。
4.医疗领域：烧结技术可以用于制造人体骨骼植入物、假牙、人工关节等医疗器械。
由此可见，烧结技术在未来的制造业中具有重要的应用前景和市场需求。
